Hydraulisk tetningsguideelement

Hydraulisk tetningsguideelement, som våre andre hydrauliske tetningsprodukter, har spesifikke underavdelingsmodeller. Ruichen Seals har alltid opprettholdt produktutvikling og kvalitetskontroll. Hver modell har forskjellige design- og produksjonsegenskaper, og har sine egne mer målrettede arbeidsforhold og applikasjoner.

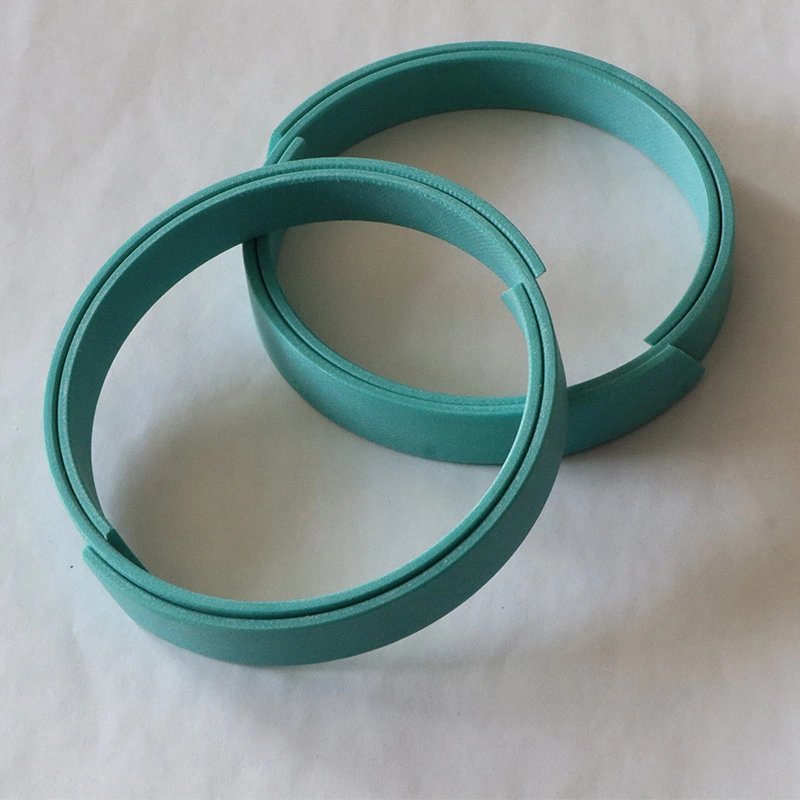

RC1081 Forsterket polytetraetylenveiledningsbelte har egenskapene til høy belastning, lav slitasje, lav friksjon og ingen kryping på grunn av tilsetning av bronsepulver og andre materialer til PTFE -materiale. RC1082 klutforsterket fenolguidebelte har høyere radial belastningskapasitet enn PTFE-guidebeltet på grunn av bruk av fenolisk klutforsterket materiale. Begge guidebelter er levert i ruller, som kan kuttes av brukere for enkel installasjon og unngå metallkontakt på skyveflaten.

Støttringen er en viktig grunnleggende komponent i den hydrauliske sylinderen. For å tilpasse seg utviklingen av glidende ringkombinerte seler og myke lagerstrukturer i verden, har selskapet vårt med suksess utviklet klutforsterket fenolstøtteringer (belter). År med faktisk bruk har vist at dette produktet har nådd eller overskredet kvalitetsnivået til lignende utenlandske produkter og har blitt mye berømmet av brukere. Performance Table of the Support Rings (BELTS) produsert av vårt selskap kan brukes som referanse. Stempelet og stempelstangen til den gjengjeldende hydrauliske sylinderen spiller en støttende og veiledende rolle.

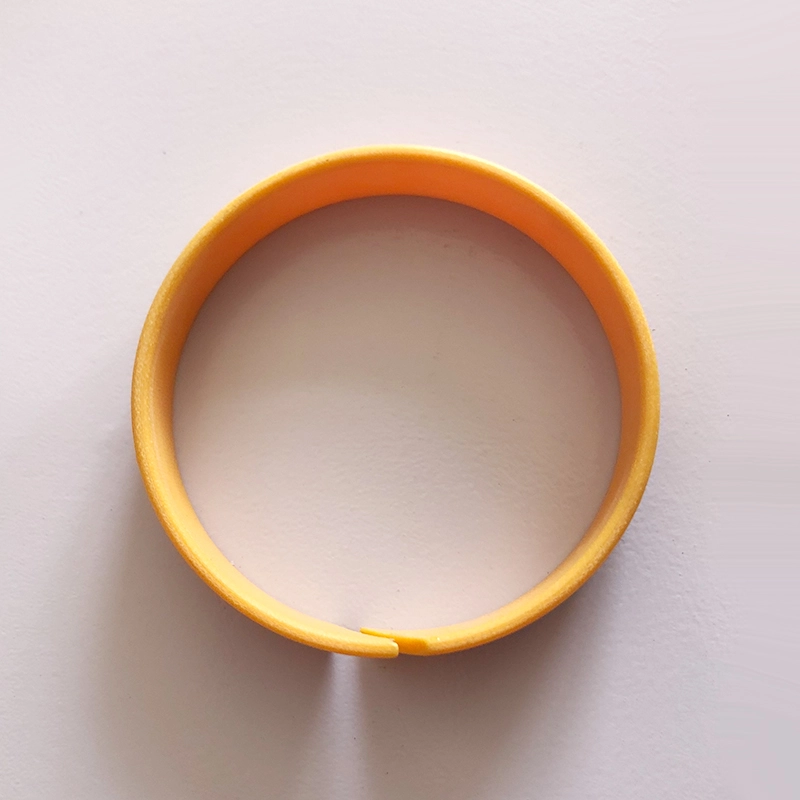

RCS ikke-metallisk guide for stempelstang RCT ikke-metallisk guide for stempel

For stempelet eller stempelstangen som løper i den hydrauliske sylinderen, har slitasjeringen en presis ledende effekt og kan absorbere radiale krefter. Samtidig kan slitasjeringen forhindre metallkontakt av glidende deler i den hydrauliske sylinderen. Sammenlignet med metallklæringer, har ikke-metalliske slitasjeringer mange fordeler. Blant dem er tøyforsterkede fenol- og PTFE-guide-ringer tilgjengelige i skjæring på stedet og klare til å bruke.

1. god slitasje motstand

2. Unngå metallkontakt

3. kan undertrykke mekanisk vibrasjon

4. På grunn av den sentreringseffekten av slitasjeringen, er en større radiell klaring tillatt

5. Enkelt spor og enkelt å installere

Lav vedlikeholdskostnader basert på fordelene ovenfor er det mye brukt

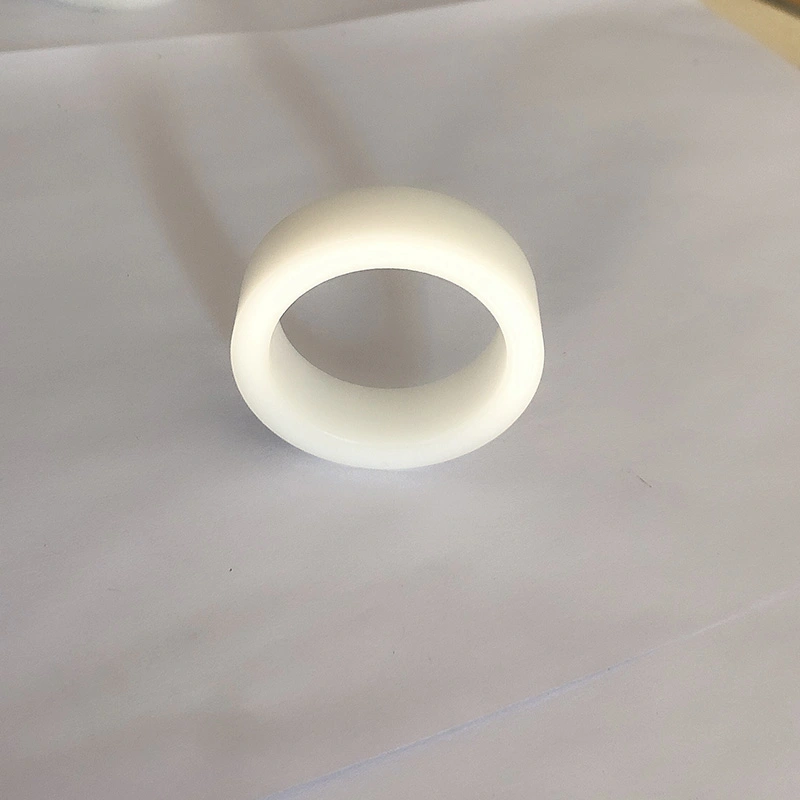

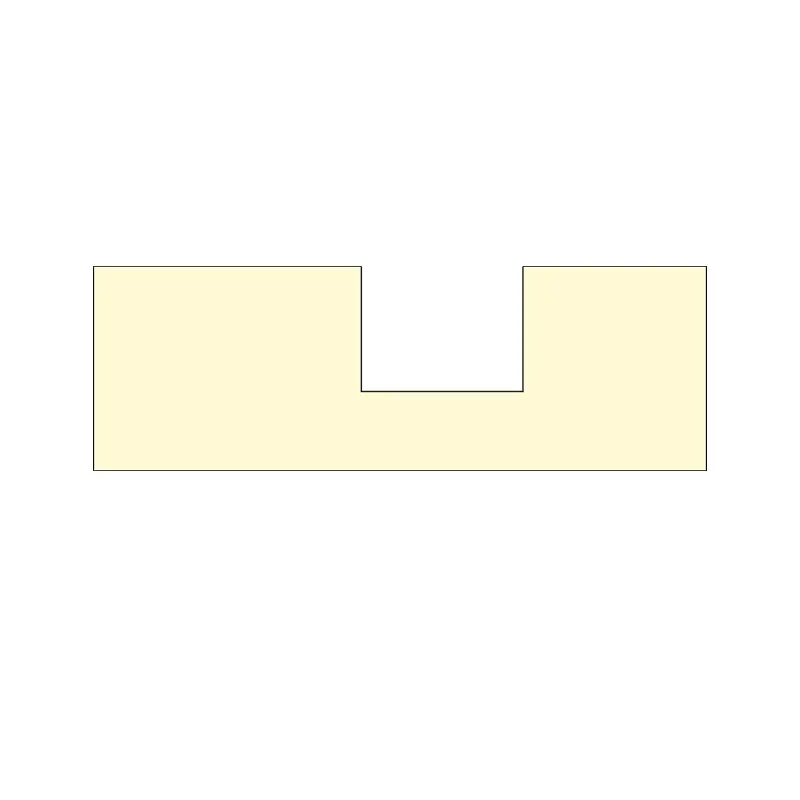

Guidehylse

GFAI er en guidehylse for stempelstang, som støtter og guider stempelstangen og har også en støvtett funksjon. Guidehylser GFI og GFA er guidehylser for stempelstang, som støtter og guider stempelstangen.

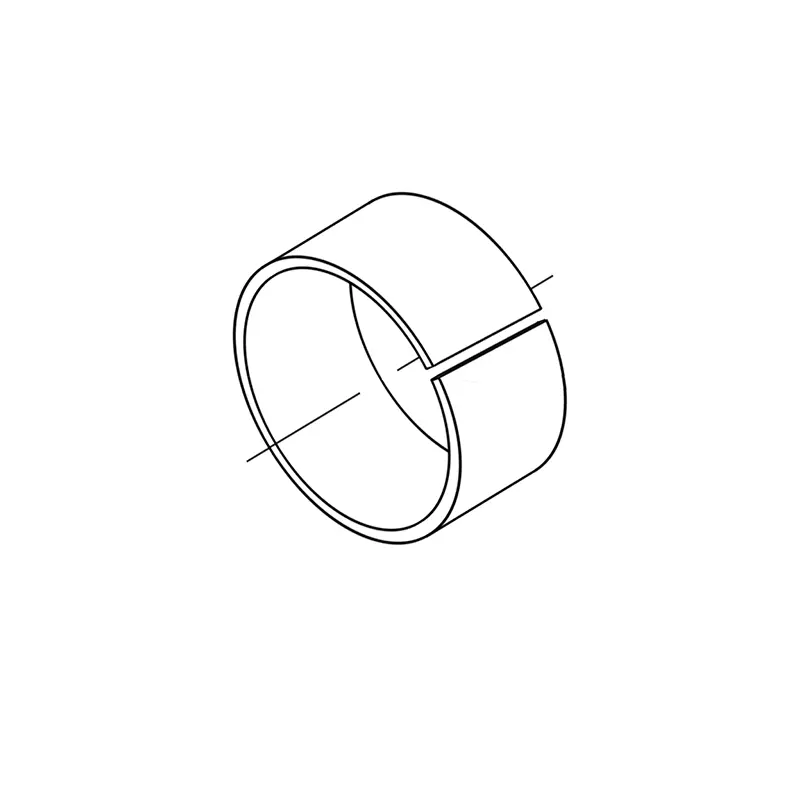

RCSF-1 guide ring er laget av stålplate som base, bronsepulver sintret i midten, og en blanding av polytetrafluoroetylen og fiber rullet på overflaten. FUNKSJONER: 1. Blandingen av PTFE og fiber er 0,01-0,03 mm, og danner en overføringsfilm for å beskytte den doble overflaten og har selvblubberende egenskaper; 2. Kobberpulverlaget er 0,2-0,3 mm, med god bærende kapasitet og slitestyrke, god termisk ledningsevne; 3. Lavt karbonstål, og gir god bærende kapasitet og termisk ledningsevne.

RCFB Type Bronze Guide Ring er laget av CUSN8-bronse som basismateriale og er en økonomisk gjennomføring med høy bærende kapasitet og god motstand. Arbeidsflaten til RCFB090 -produktet er dekket med vanlige diamantoljehull, og arbeidsflaten til RCFB092 -produktet er dekket med vanlige oljehull, som spiller rollen som oljelagring. Det er lettere å danne en oljefilm i begynnelsen av bevegelsen, og dermed redusere den innledende friksjonsmotstanden.

Produktfunksjoner og applikasjoner:

Bestillingseksempel:

PTFE Guide Tape Ordering Eksempel RC1081—9.7x2.5

Fenolskuide -båndbestillingseksempel RC1082—9.7x2.5

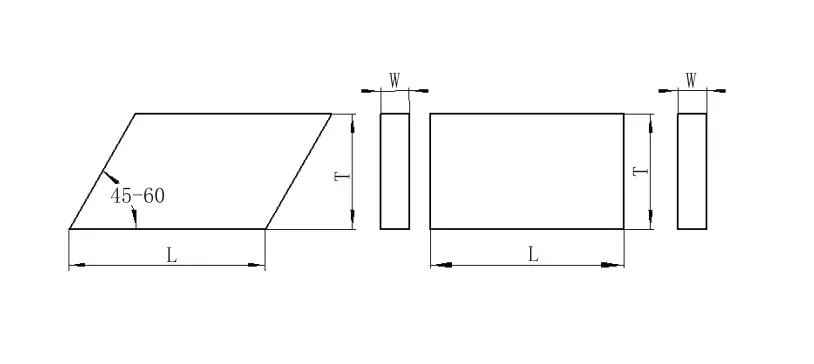

Kuttelengdeberegning

For aksel: L = 3,1 (D+W) for hull: L = 3,1 (D-W)

L --- Ringlengde D --- Skaftdiameter D --- Hulldiameter W --- Ringtykkelse Z --- Kutt klaring

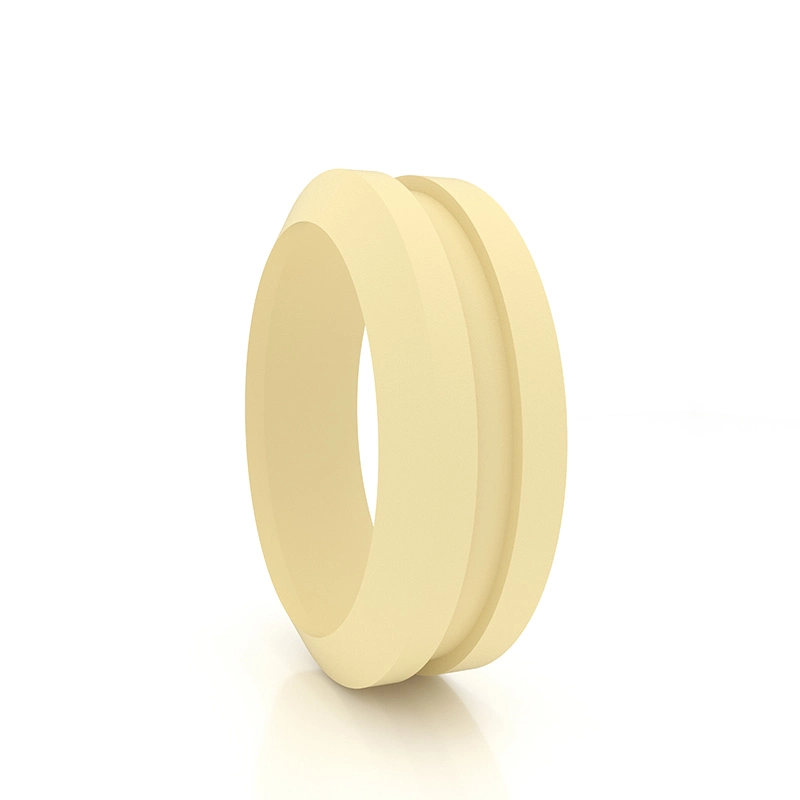

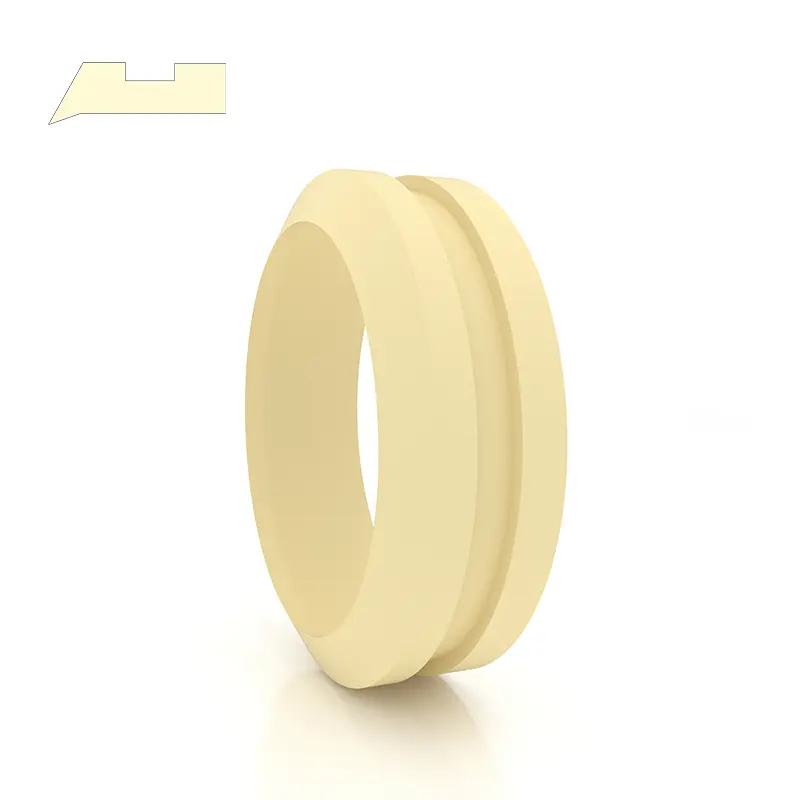

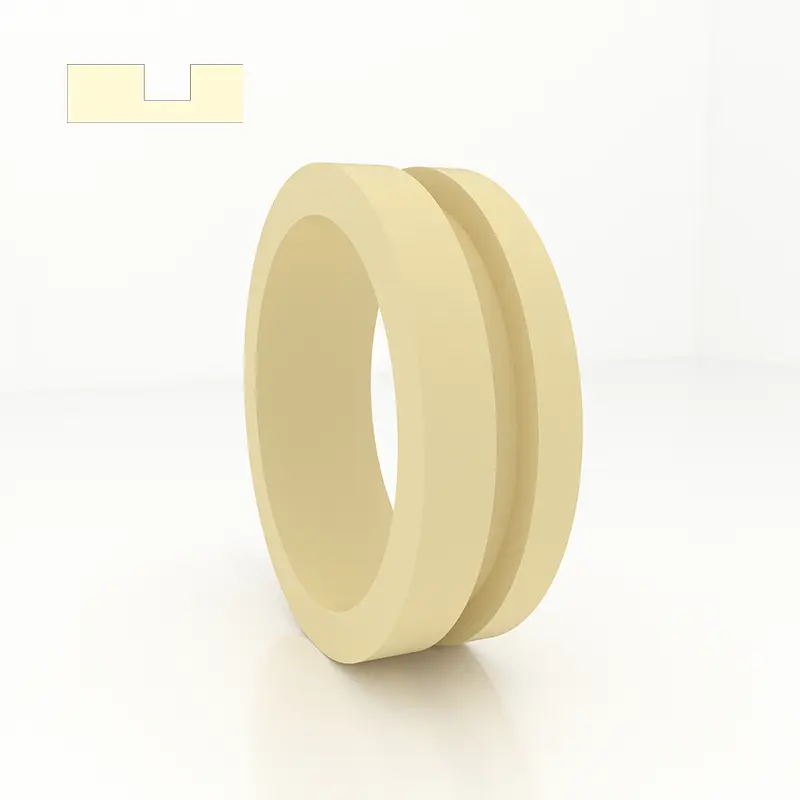

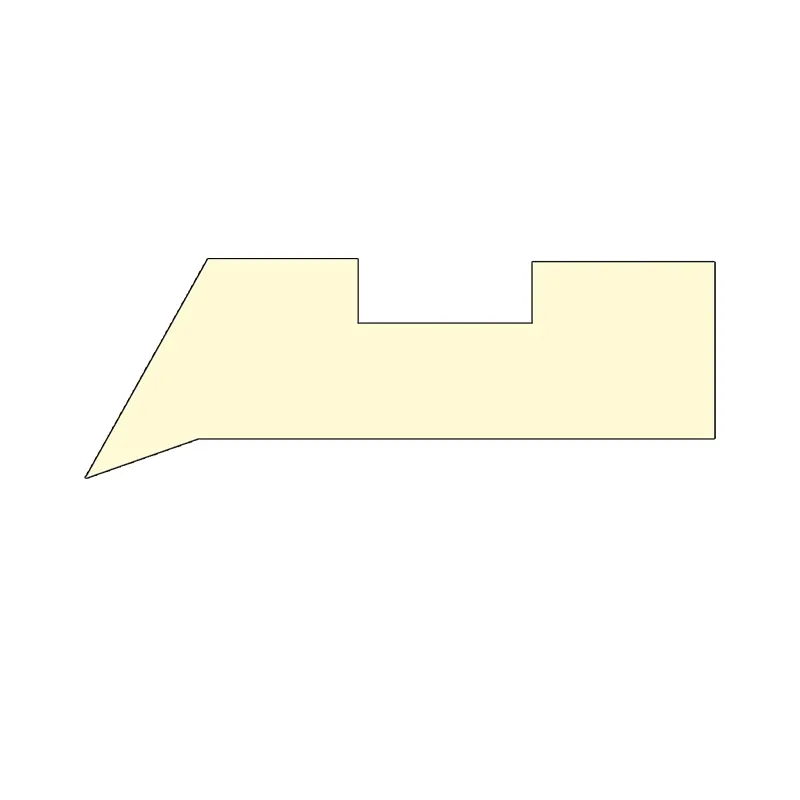

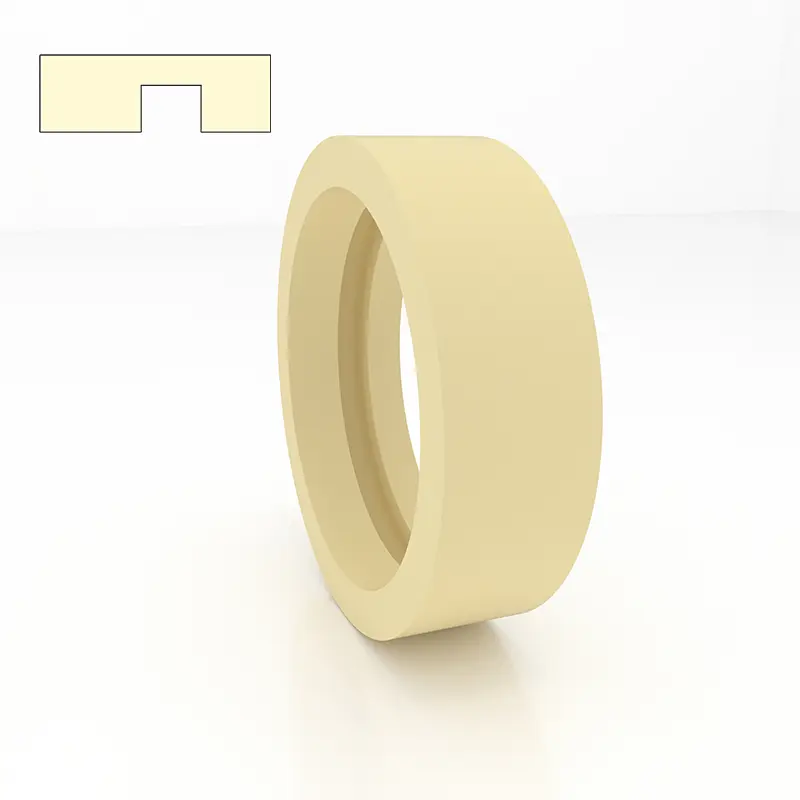

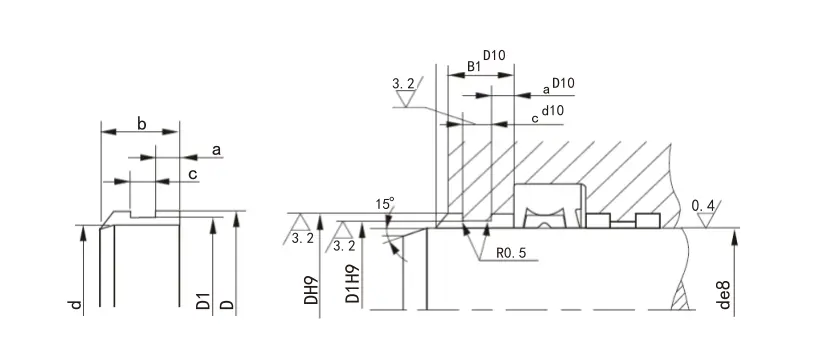

Guidehylse GFAI

1. Ytelse og bruk: Guidehylsen GFAI er en guidehylse for stempelstangen, som støtter og guider stempelstangen og har en støvsikker funksjon.

2. Materiale: Nylon PA, Polyoxymethylene POM og Polytetrafluoroethylene PTFE.

3. Arbeidsforhold: Arbeidstemperatur: -55 ～+225 ° C (PTFE brukes over 120 °).

4. Designstandard: Når du designer og velger, se FAI -serien med sulteselskap.

5. Merkings- og bestillingsmetode: Guidehylsen GFAI er merket med ordrenummeret, eksempel: GFAI-0600 PTFE

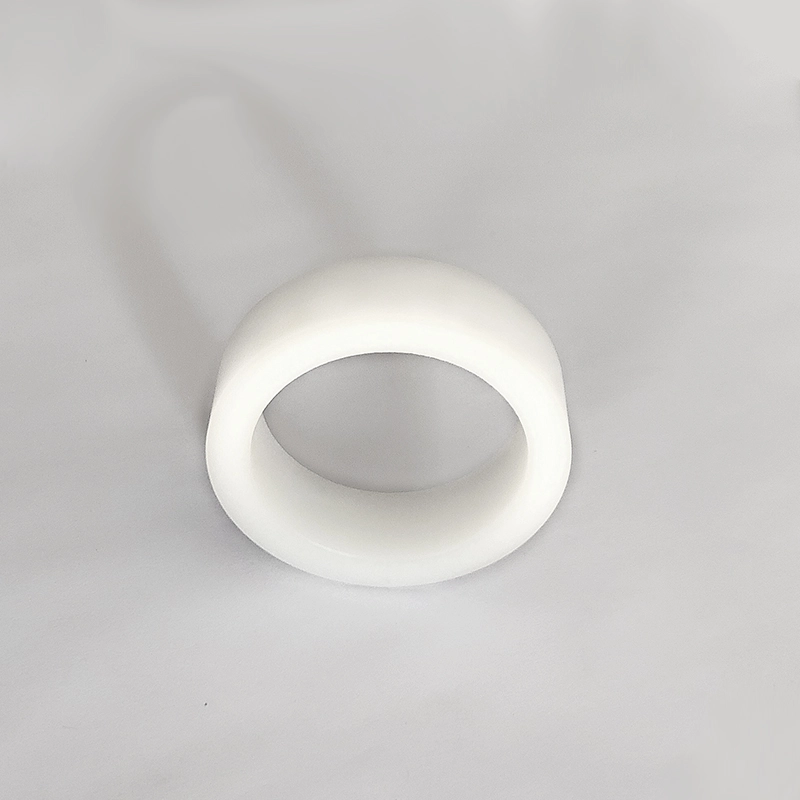

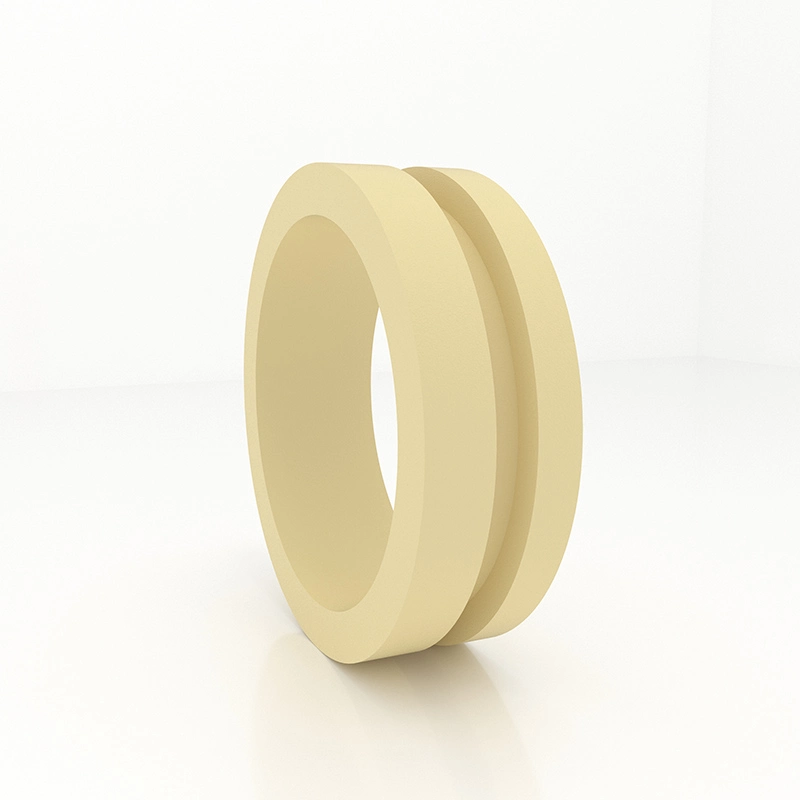

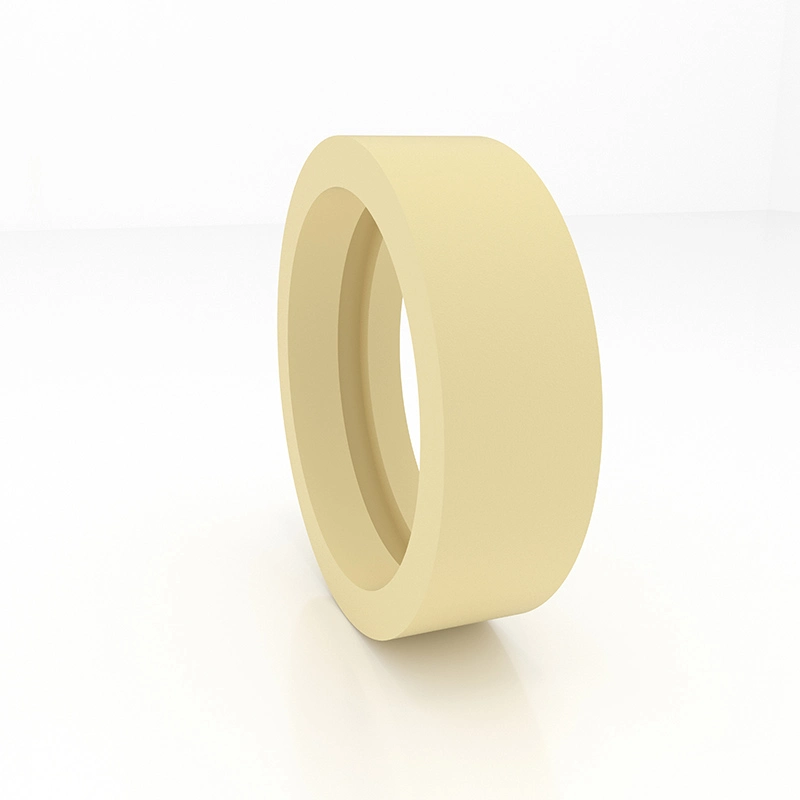

Guidehylse GFI

1. Ytelse og bruk: Guidehylse GFI er en guidehylse for stempelstang, som støtter og guider stempelstangen.

2. Materiale: Nylon PA, Polyoxymethylene POM og Polytetrafluoroethylene PTFE.

3. Arbeidsforhold: Arbeidstemperatur: -55 ~+255 ° C (PTFE brukes over 120 ° C)

4. Designstandard: Når du designer og velger, se Hungers FI -serie.

5. Merkings- og bestillingsmetode: Guidehylse GFI er merket med ordrenummer, eksempel: GFI-0360 PA

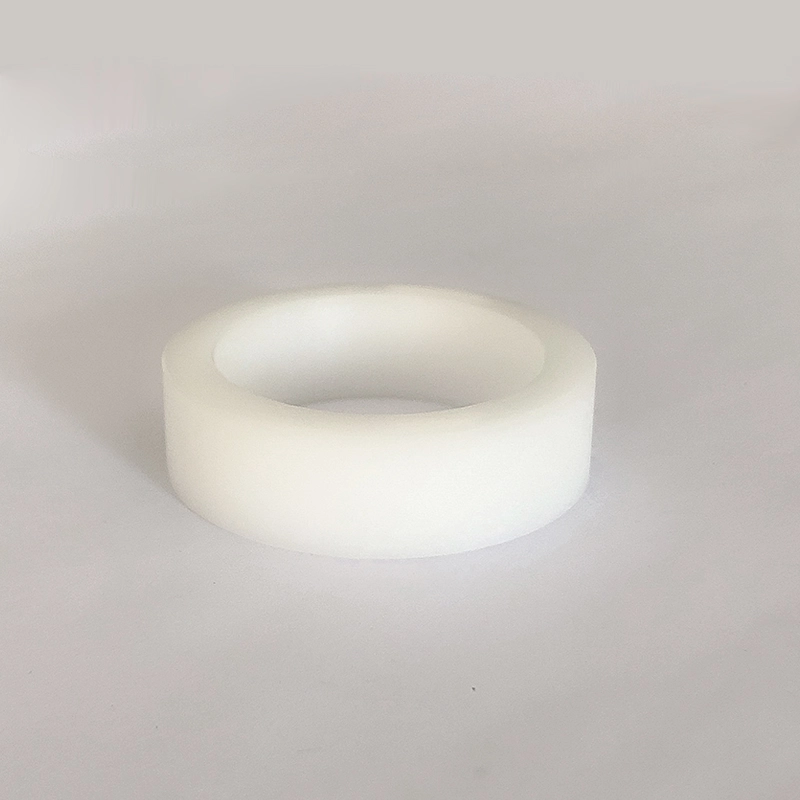

Guidehylse GFA

1. Ytelse og bruk: Guidehylse GFA er en guidehylse for stempel, som støtter og guider stempelet.

2. Materiale: Nylon PA, Polyoxymethylene POM og Polytetrafluoroethylene PTFE.

3. Arbeidsforhold: Arbeidstemperatur: -55 ~+255 ° C (PTFE brukes over 120C)

4. Designstandard: Når du designer og velger, se Hungers FA -serie.

5. Merkings- og bestillingsmetode: Guidehylse GFA er merket med ordrenummer, eksempel: GFA-0560 PA

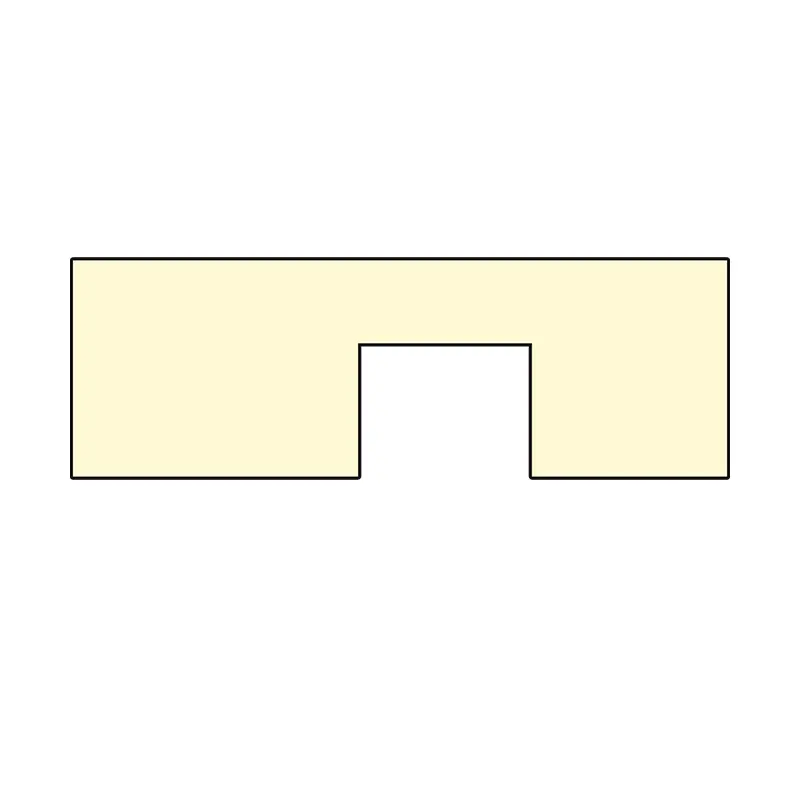

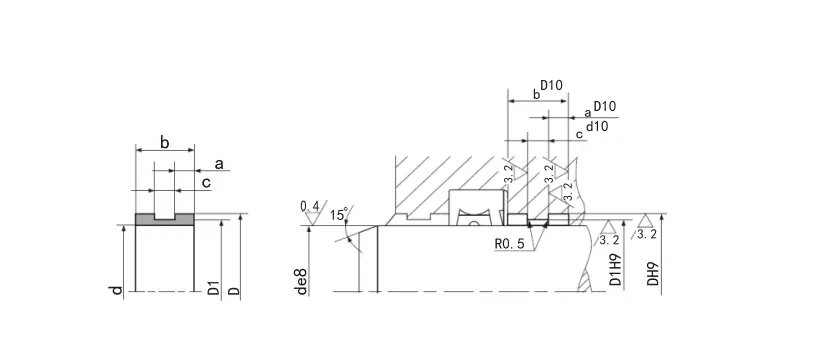

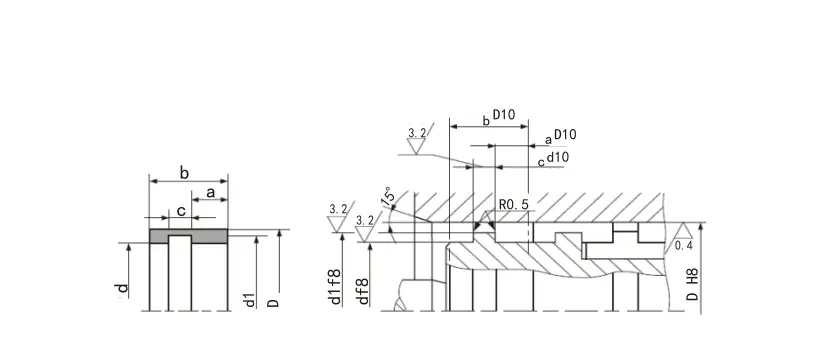

6. Strukturell enhet:

Spesifikasjoner:

Modell	Sporbredde H+0.2	Tykkelse T-0.05	Tykkelse t T-0.05	Tykkelse T-0.05	Tykkelse T-0.05	Tykkelse T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Merk: The Boldface -serien er ofte brukte serier. Hvis det nødvendige produktet ikke er i denne tabellen, kan du kontakte oss.

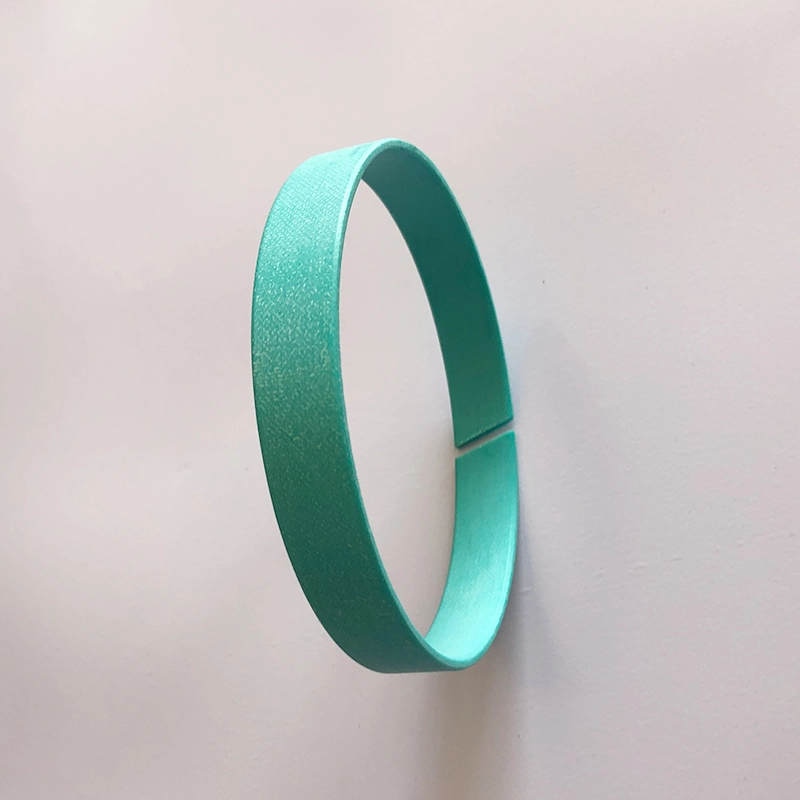

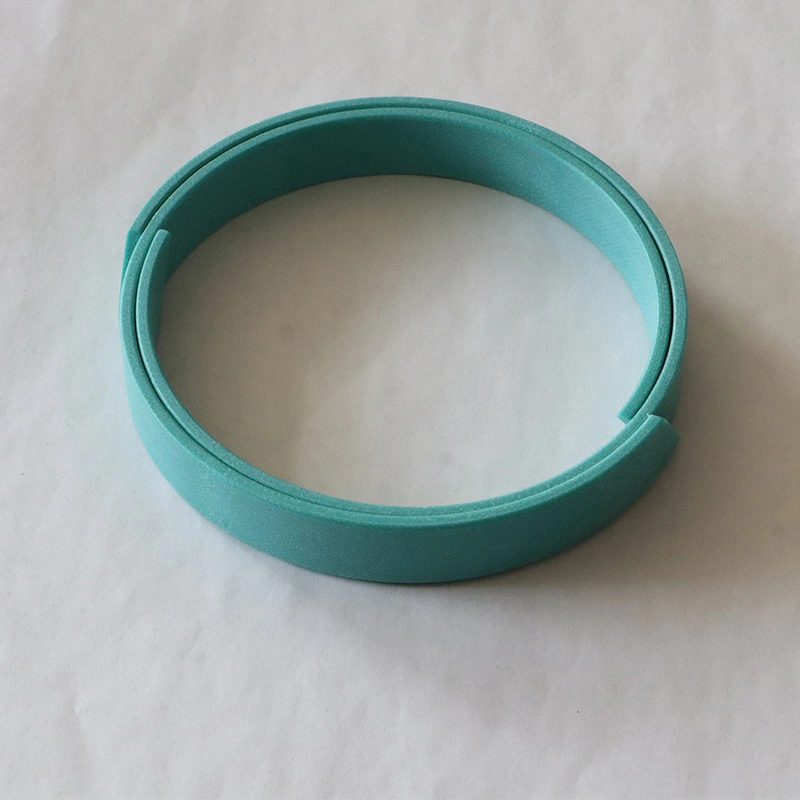

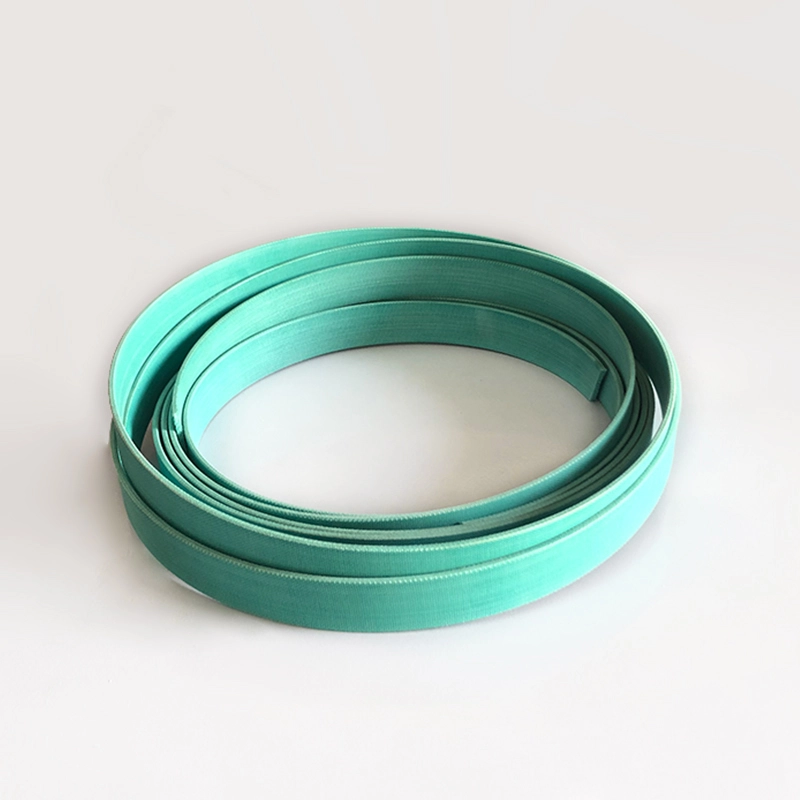

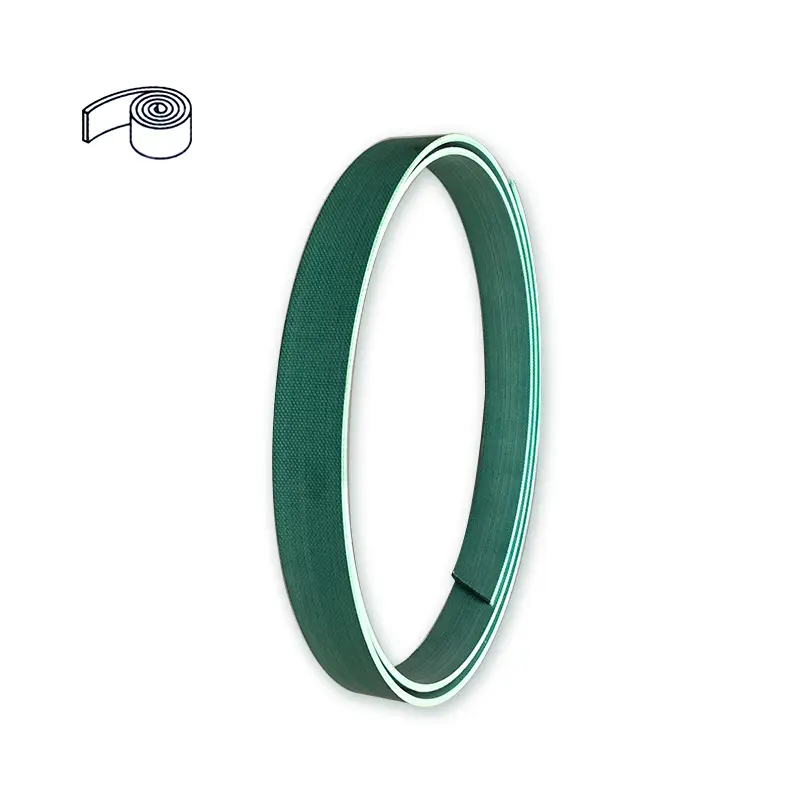

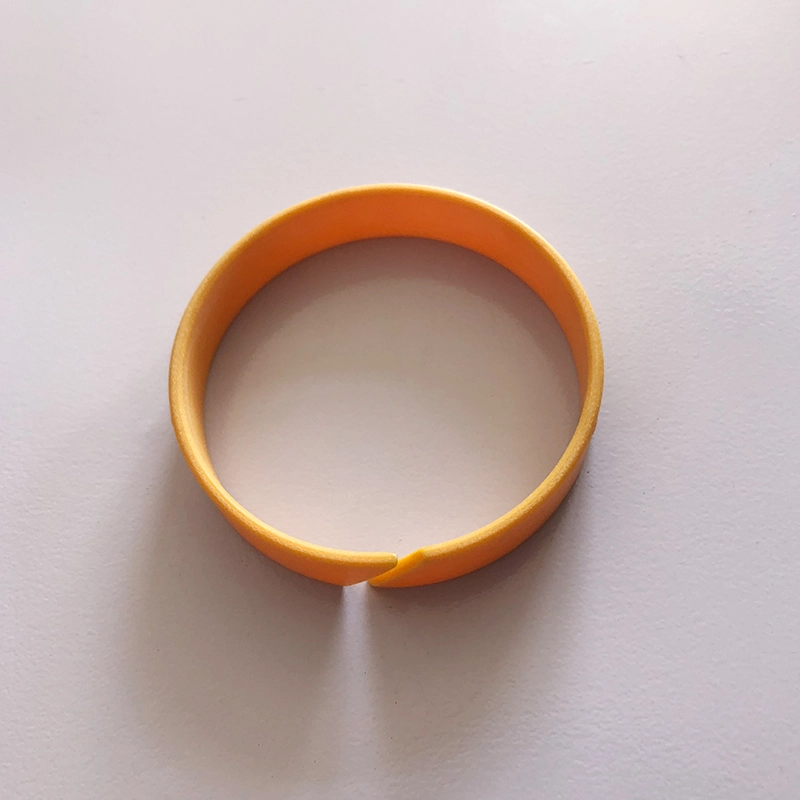

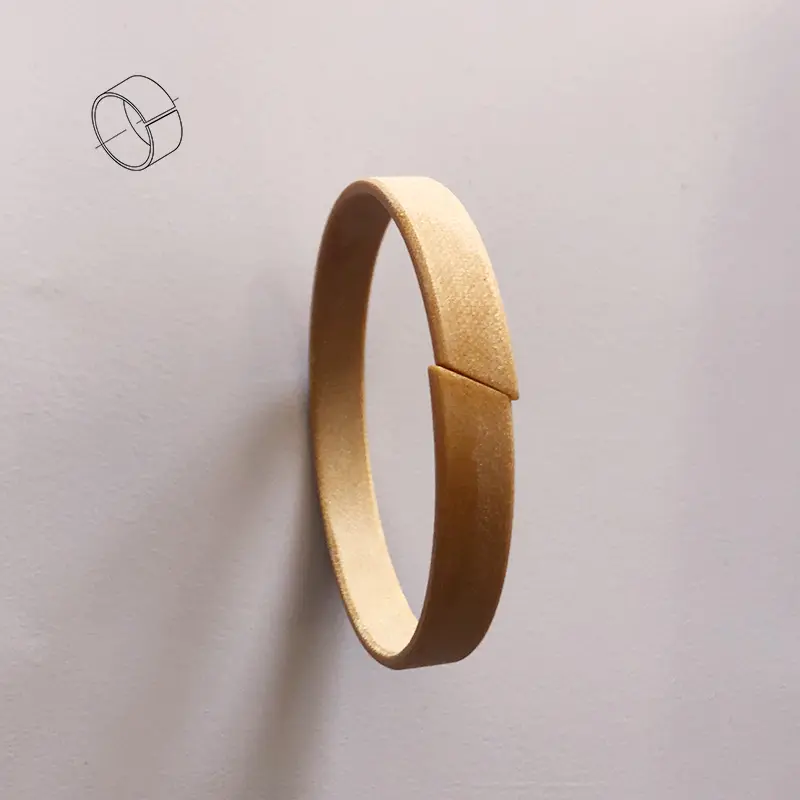

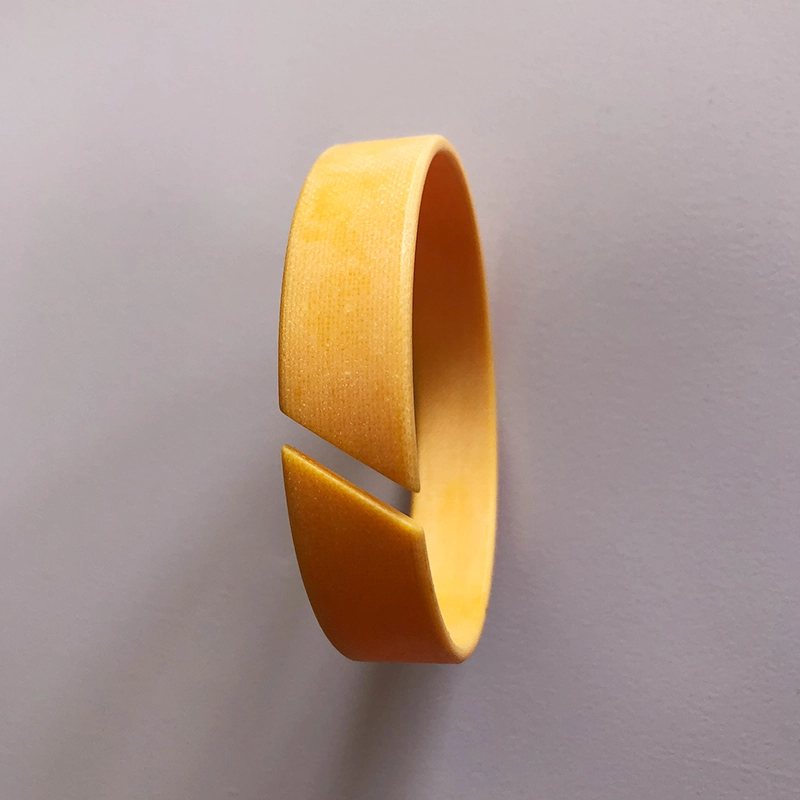

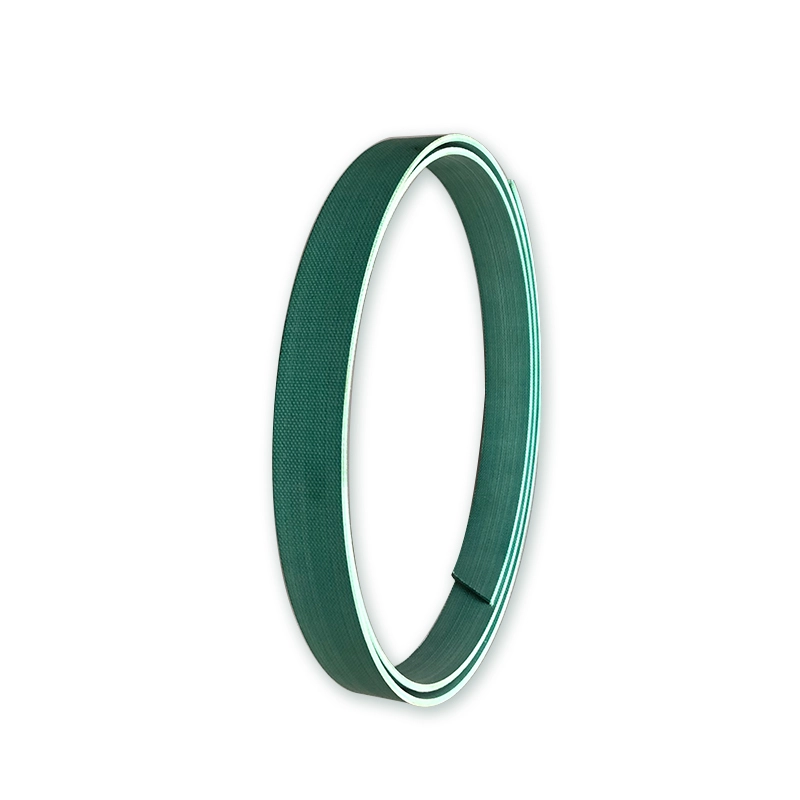

Klutforsterket fenolstøttering (Belt)
Støttringer er viktige grunnleggende komponenter i hydrauliske sylindere. For å tilpasse seg utviklingen av glidende ringkombinerte seler og myke lagerstrukturer i verden, har selskapet vårt med suksess utviklet klutforsterket fenolstøtteringer (belter). År med faktisk bruk har vist at dette produktet har nådd eller overskredet kvalitetsnivået til lignende utenlandske produkter og har blitt mye berømmet av brukere. Tabell 1 til 4 er ytelsestabellene til supportringer (belter) produsert av vårt selskap.

Tabell 1 Sammenligning av fysiske egenskaper for støttringen og Busak+Shamba -produktene

Prøvekilde	Støtte ringtykkelse (mm)	Kompresjonsstyrke (MPA)	Oljemotstand Vekt endringshastighet Hydraulisk olje (70 ± 2 ℃*24H）	Breaking Strength (MPA)	Interlayer -vedheft (KN/M)
Fashion+Shamba	2.48	338.9	2.83	35.6	1.2
Våre produkter	2.48	425	0.90	37.0	2.9
	2.48 (med grafitt)	390	0.63	36.4	2.08

Tabell 2 Ytelsesindeks for hydraulisk sylinderstøtting Ring

Eksempel på variasjon	Våre produkter		Orchot Kunne ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japansk)	Pom modifisert Polyoksymetylen	Katt (oss)
	Målt verdi	Påkrevde indikatorer
Kompresjonsstyrke (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Merk: ①Busak+Shamba Company ②merkel Company Tabell 3 Styrkeindeks

Eksempel på variasjon	Våre produkter		Orchot Kunne ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japansk)	Pom modifisert Polyoksymetylen	Katt (oss)
	Målt verdi	Påkrevde indikatorer
Kompresjonsstyrke (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Merk: ①Busak+Shamba Company ②merkel Company Tabell 4 Friksjonskoeffisient for våre produkter og orkot TLG under tørrfriksjon og oljedeklag

Last per enhetens kontaktlengde w (n/mm)	Hertz kontaktrelé (n/mm2)	Friksjonskoeffisient
		Tørr friksjonstilstand		Olje drypp smøretilstand
		Våre produkter	Orchot Tlg	Våre produkter	Orchot Tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

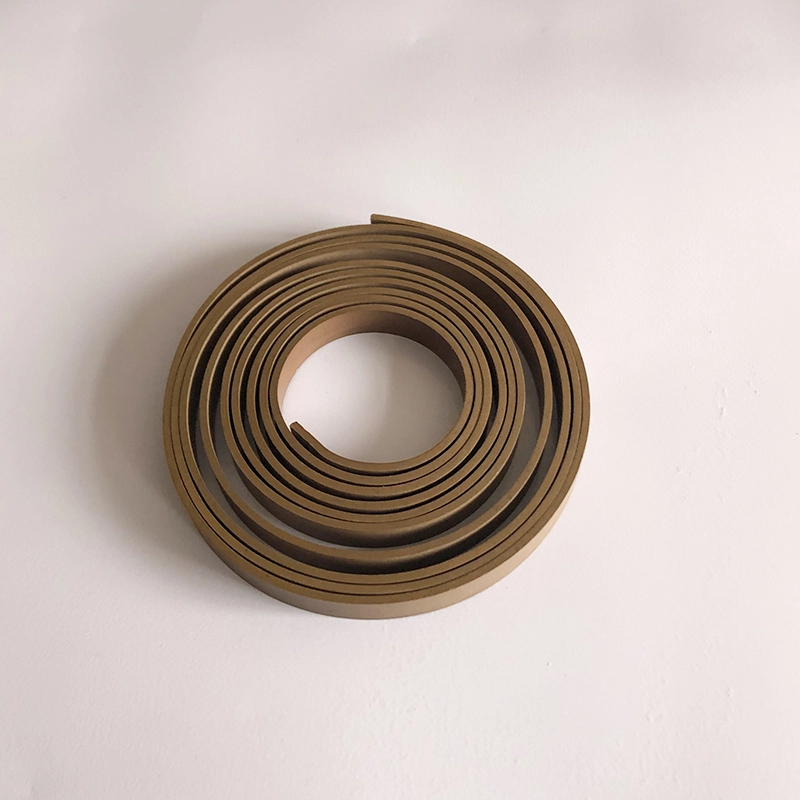

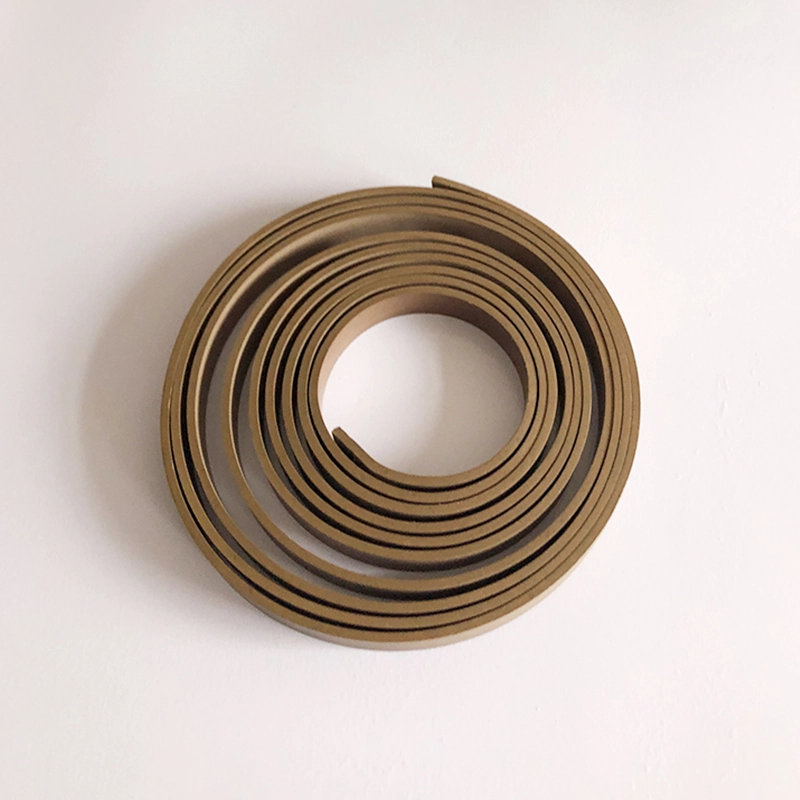

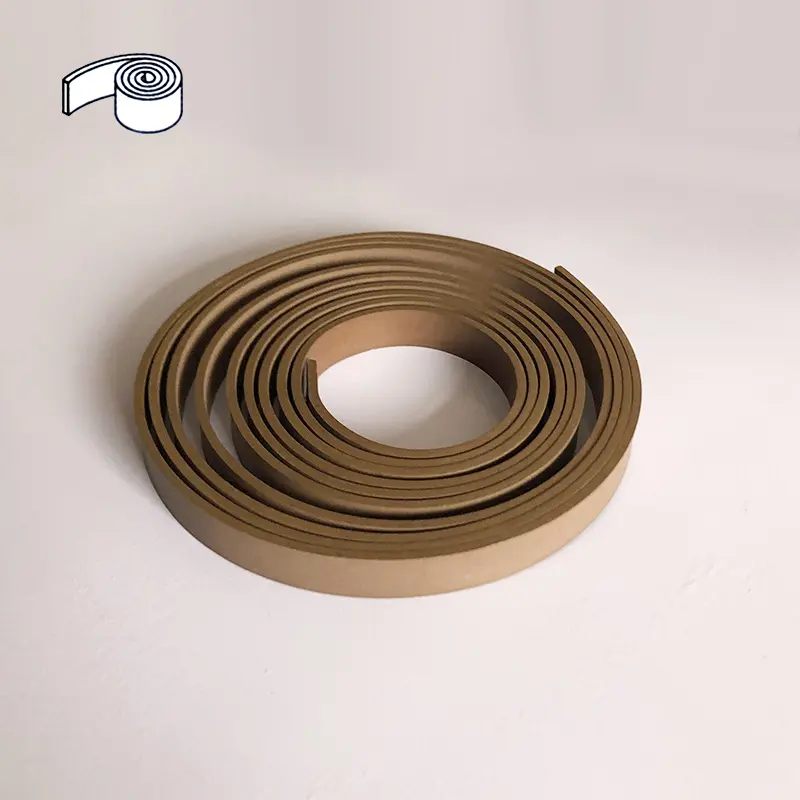

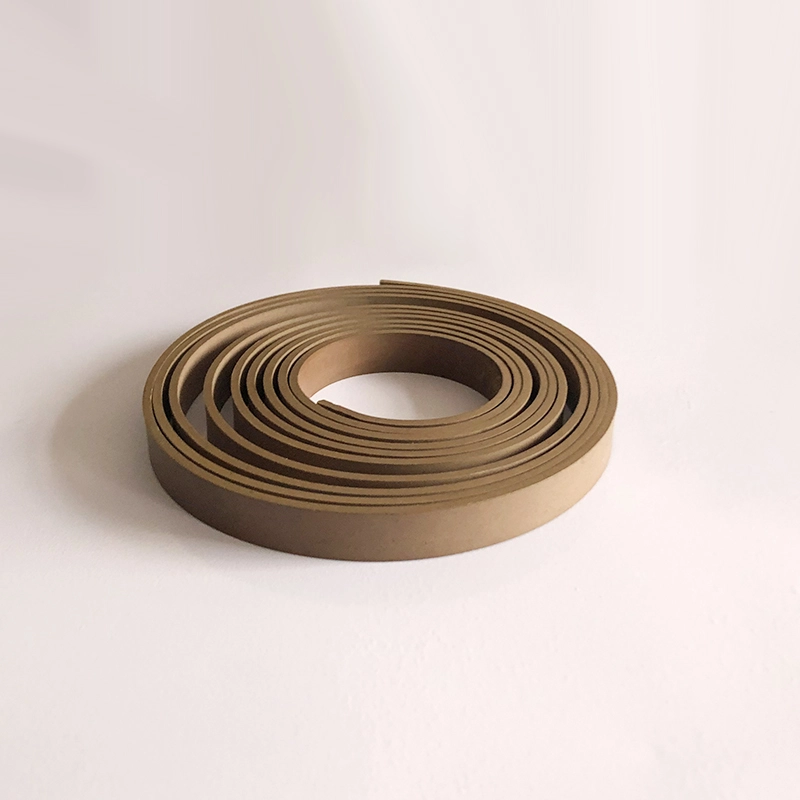

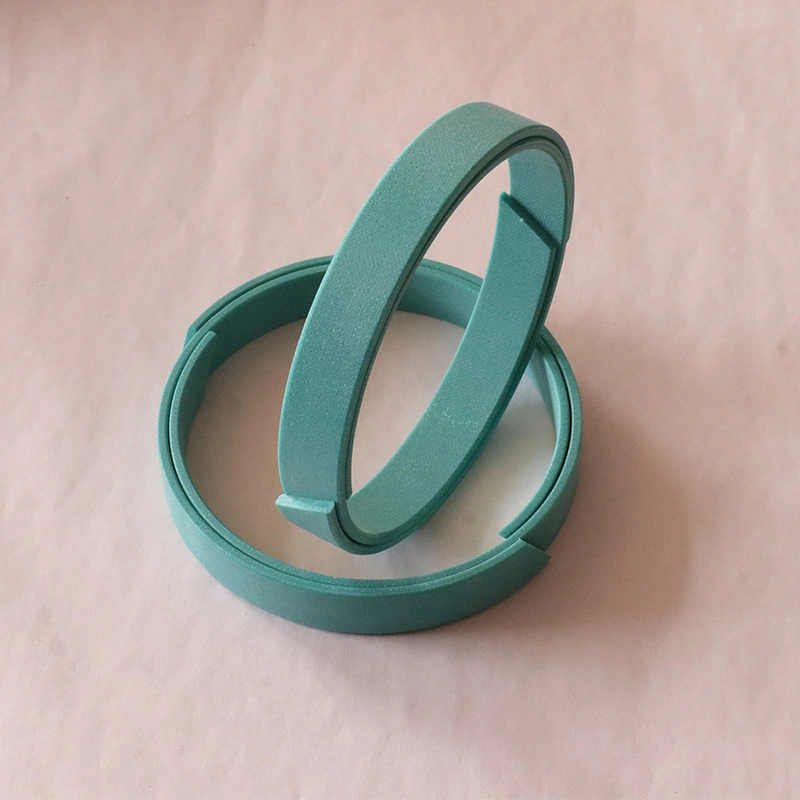

PTFE slitasjebestandig belte (ring)
Materiale	PTFE+bronse

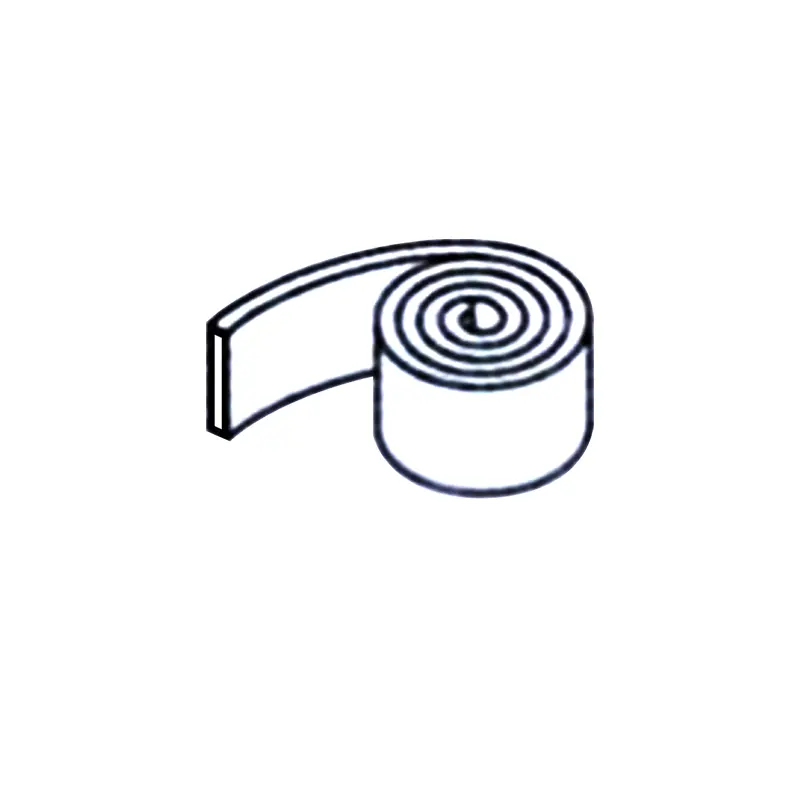

Levere	Rull (vanligvis omtrent 20 meter/rull) eller kuttet til ønsket lengde
Fordeler	1. Lav friksjon, ingen kryping og biting;
	2. kan fungere bra uten tilstrekkelig smøring;
	3. Resistent mot en rekke medier, utmerket kjemisk stabilitet;
	4. kan imøtekomme harde gjenstander innebygd i den slitasjebestandige ringen, og reduserer harde gjenstander som klør i sylinderen og tetningene, så i tunge lastesituasjoner, bruk flere slitasje-resistente ringer;
	5. Den har også god slitestyrke i situasjoner med høy hastighet og lysbelastning, så det er den mest brukte slitasje-resistente ringen;
	6. Ingen størrelsesbegrensninger, kan brukes i situasjoner med stor diameter.
Temperatur	-60 ~+200 ℃
Maksimal hastighet	15m/s
Maksimal ekstruderingsstyrke	15n/mm2 (20 °)
	7.5N/mm2 (80 °)
	5n/mm2 (120 °)

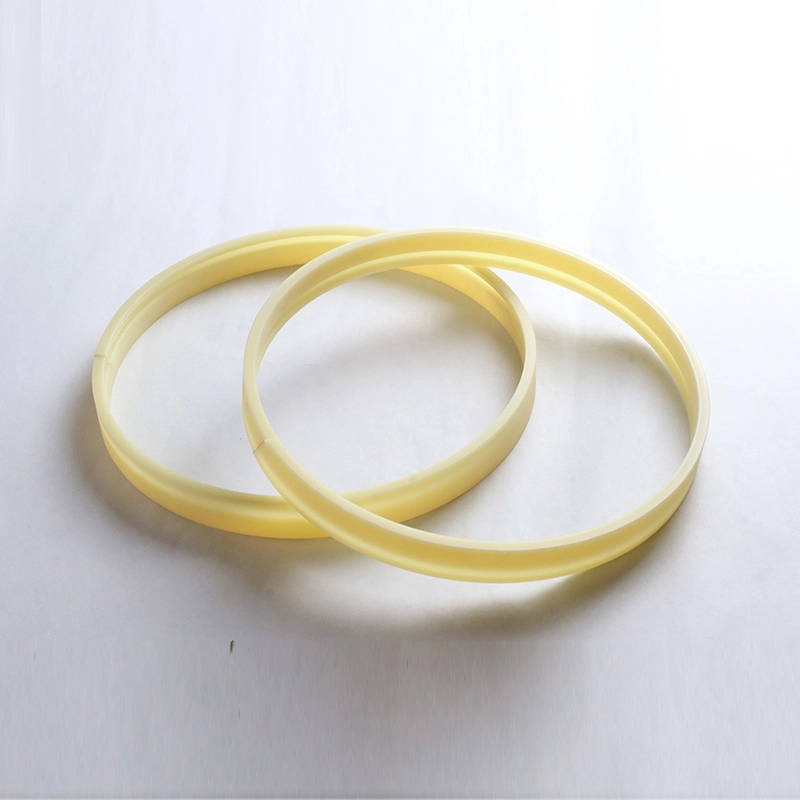

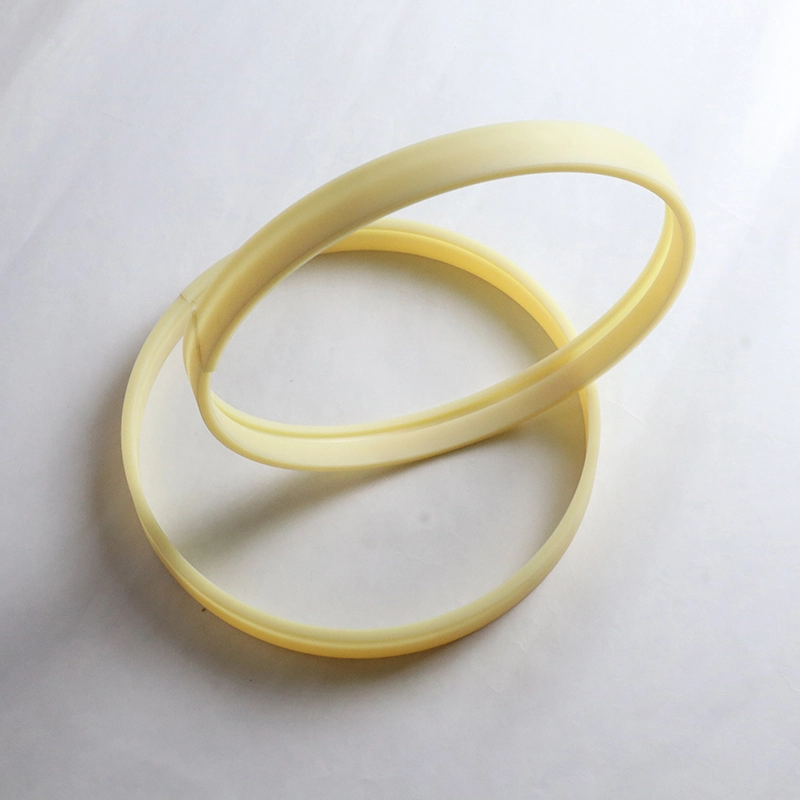

Ikke-metallisk guide for RCS stempelstang

Ikke-metallisk guide ring for RCT-stempel

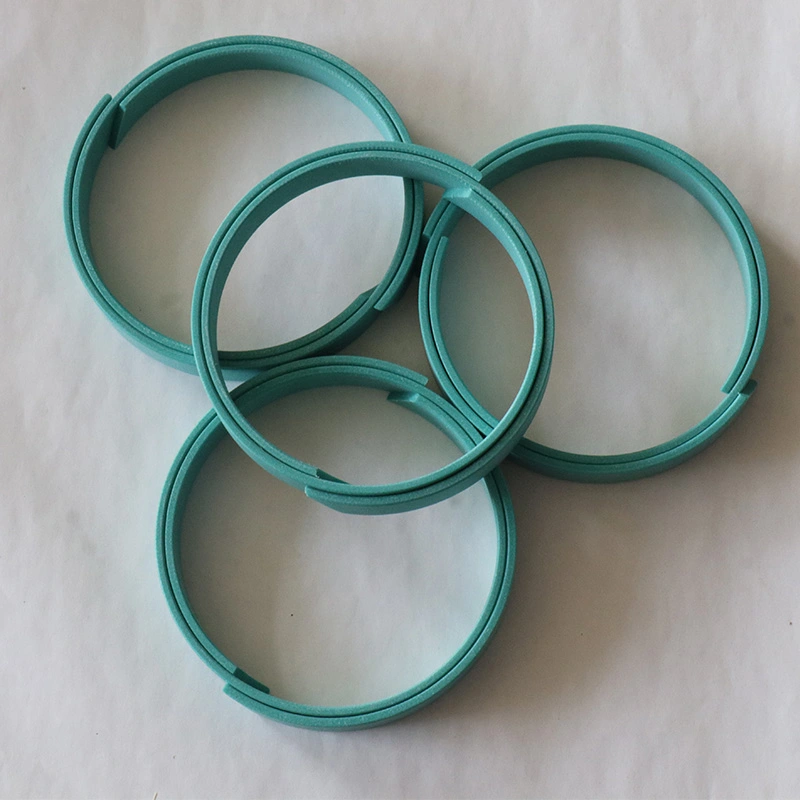

For stempelet eller stempelstangen som løper i den hydrauliske sylinderen, har slitasjeringen en presis ledende effekt og kan absorbere radiale krefter. Samtidig kan slitasjeringen forhindre metallkontakt av glidende deler i den hydrauliske sylinderen. Sammenlignet med metallklæringer, har ikke-metalliske slitasjeringer mange fordeler. Blant dem er klutforsterkede fenol- og PTFE-guide-ringer tilgjengelige i skjæringstype på stedet og klar til bruk.

1. god slitasje motstand

2. Unngå metall-til-metall-kontakt

3. kan undertrykke mekanisk vibrasjon

4. På grunn av den sentreringseffekten av slitasjeringen, er en stor radiell klaring tillatt

5. Enkelt spor, enkel å installere

6. Lav vedlikeholdskostnader basert på fordelene ovenfor er det mye brukt

Materialer:

1. Polytetrafluoroetylen PTFE3 (generelt materiale), PTFE4 (egnet for lavviskositetsmedier som vann), PTFE1 (lavfriksjonskrav som pneumatikk)

2.

3. formaldehydharpiks + armert fiberprif

Sammenligningstabell med bærende kapasitet av forskjellige materialer (referanse)

Materialer	Lastekapasitet Maks (N/MM2)
PTFE-fylt kobberpulver	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Fenol med klut	90 (60 ° C); 40 (80 ° C)
Polyoksymetylen eller nylon	25 (60 ° C); 15 (80 ° C)
Polyoksymetylen eller nylon fylt	40 (60 ° C); 30 (80 ° C)

Spor overflatekvalitet

Glatthet	Rtmax (μm)	RA (μm)
Skyve overflaten	≤2,5	0.05-0.3
Groove Bottom	≤10	≤2
Groove Side	≤15	≤3

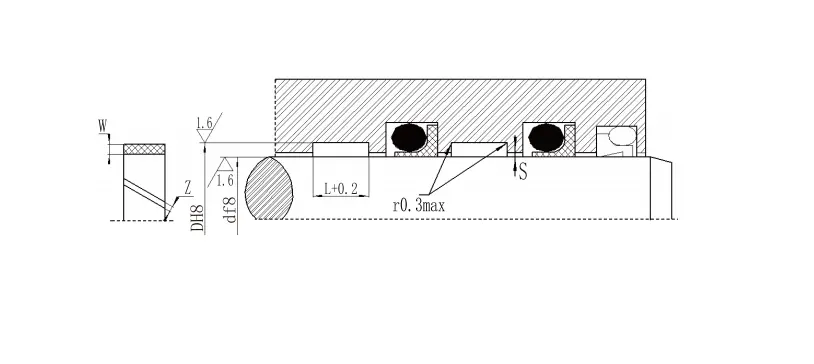

Piston Rod Guide Ring Specification Series

Stangdiameter	Bunndiameter	Sporbredde	Tykkelse	Mellomrom		Stangdiameter	Bunndiameter	Sporbredde	Tykkelse	Mellomrom
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

RCSF-1 Selvblubricerende guide Ringparametere
Parametere			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1s
			Blyfrie gjennomføringer		Hydraulisk spesialhylse	BRONZE BASE BUSHING	Korrosjonsbestandig hylse i rustfritt stål
Maksimal lagertrykk (dynamisk)			140N/mm²		140N/mm²	140N/mm²	140N/mm²
Maksimal lagertrykk (statisk)			250N/mm²		250N/mm²	250N/mm²	250N/mm²
Oscillerende bevegelse			60n/mm²		60n/mm²	60n/mm²	60n/mm²
Maksimal skyvehastighet (oljesmøring)			<2m/s		<2m/s	<2m/s	<2m/s
Koeffisientfriksjon μ	Tørr friksjon		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Oljesmøring		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Maksimal PV -verdi (tørr)			3,6n/mm².m/s		3,8n/mm².m/s	4.3n/mm².m/s	3,6n/mm².m/s
Maksimal PV -verdi (olje)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Driftstemperatur			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Termisk konduktivitet			42W/M.K		42W/M.K	42W/M.K	42W/M.K
Lineær ekspansjonskoeffisient			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
RCFB Type Bronze Guide Ring Parameter Table
Parameter		RCFB090		RCFB092		RCFB09G
Tetthet		8,9g/cm³		8,9g/cm³		8,9g/cm³
Trykkstyrke		470N/mm²		470N/mm²		470N/mm²
Termisk konduktivitet		60W/M.K		60W/M.K		58W/M.K
Lineær ekspansjonskoeffisient		18.5*10-6/k		18.5*10-6/k		18.5*10-6/k
Hardhet		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Forlengelse		55%		55%		55%
Materiell navn		Cusn8p		Cusn8p		Cusn8p
Annet valgfritt materiale		Cusn6.5p		Cusn6.5p		Cusn6.5p
