Hydrauliske tetninger for stempler og stempelstenger

Hydrauliske tetninger for stempler og stempelstenger er en av de hydrauliske tetningsseriene som Ruichen Seals kan gi deg. Våre FoU- og produksjonsfunksjoner er testet etter tid og praktiske anvendelser. De underinndelte modellene i produktserien er rike og forskjellige, og gir mer målrettede løsninger for forskjellige arbeidsforhold og scenarier.

Send forespørsel

produktbeskrivelse

Hydrauliske tetninger for stempler og stempelstenger er et enhetlig navn for en klasse av hydrauliske tetninger, men faktisk har vi delt inn mange forskjellige modeller, og egenskapene og fokuset til forskjellige modeller vil også være forskjellige. Som profesjonell produsent er vi veldig glade for å introdusere deg. Hvis du har andre tilpassede behov, kan du selvfølgelig også kontakte oss for en dypere forståelse.

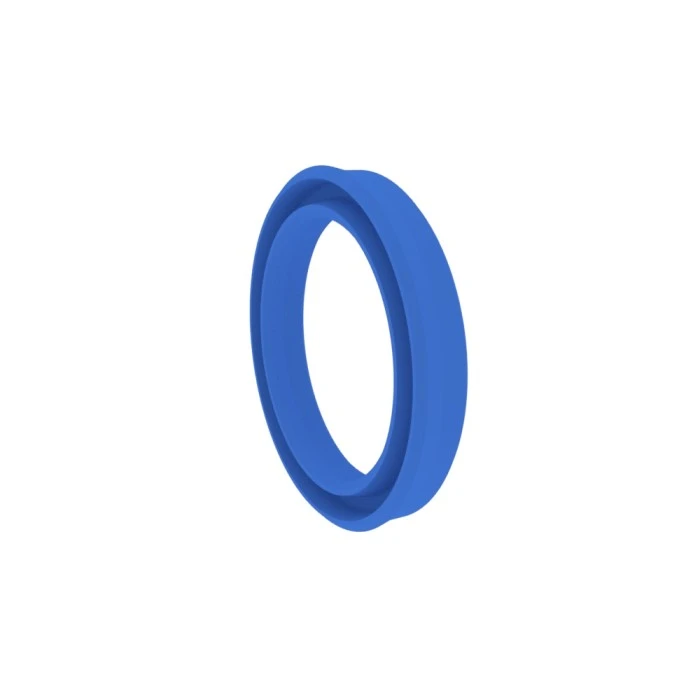

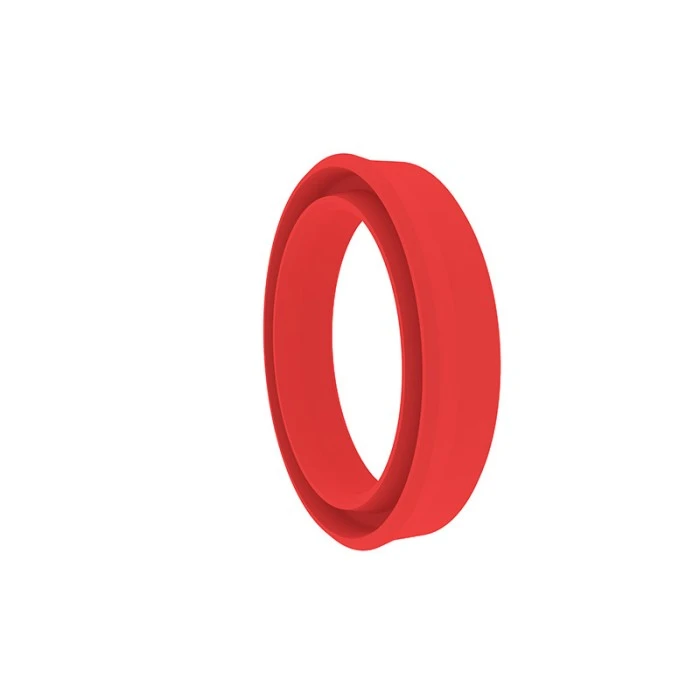

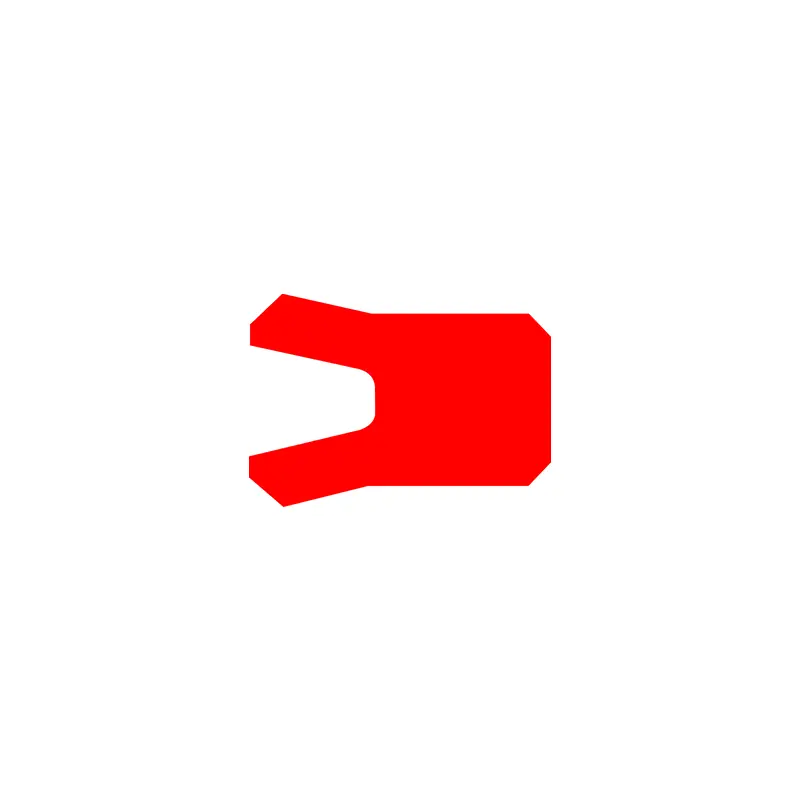

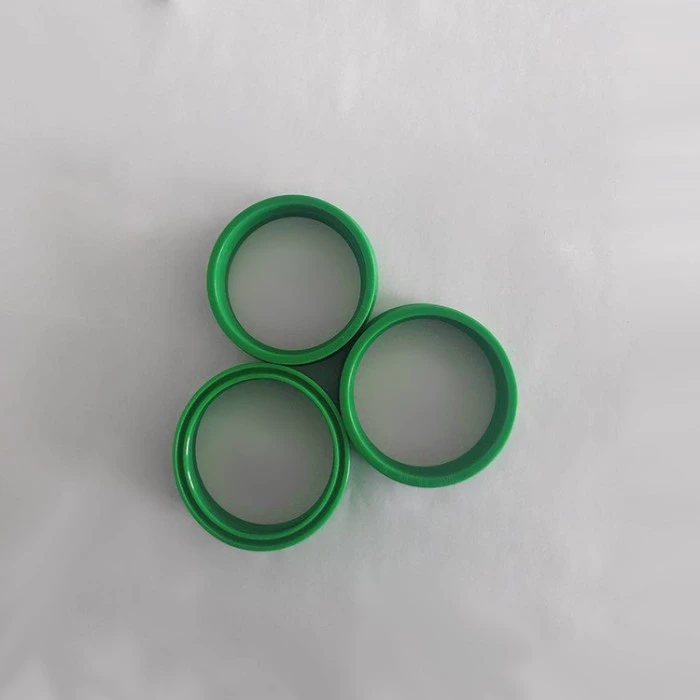

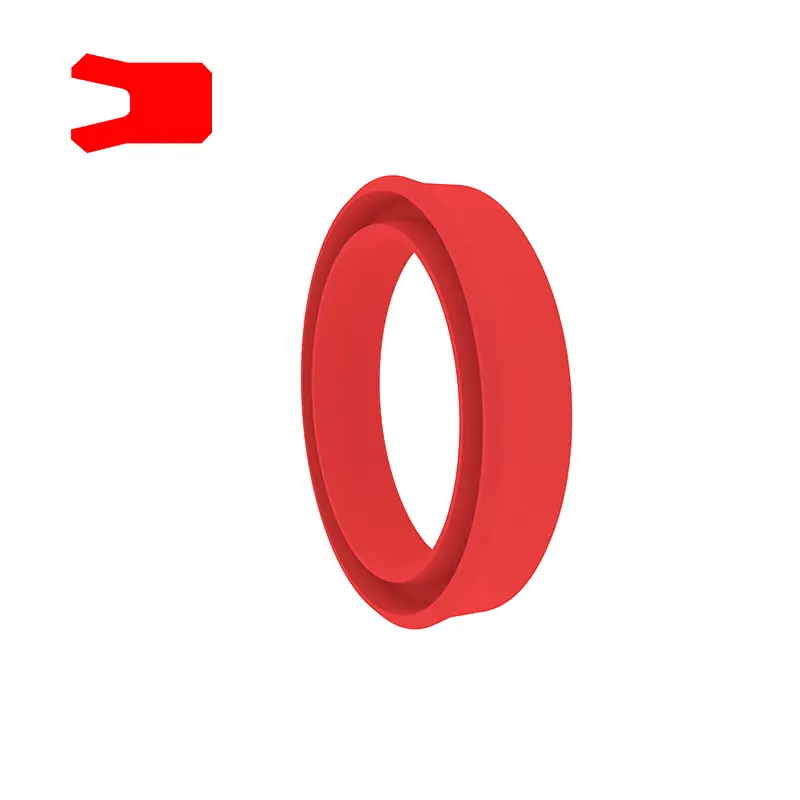

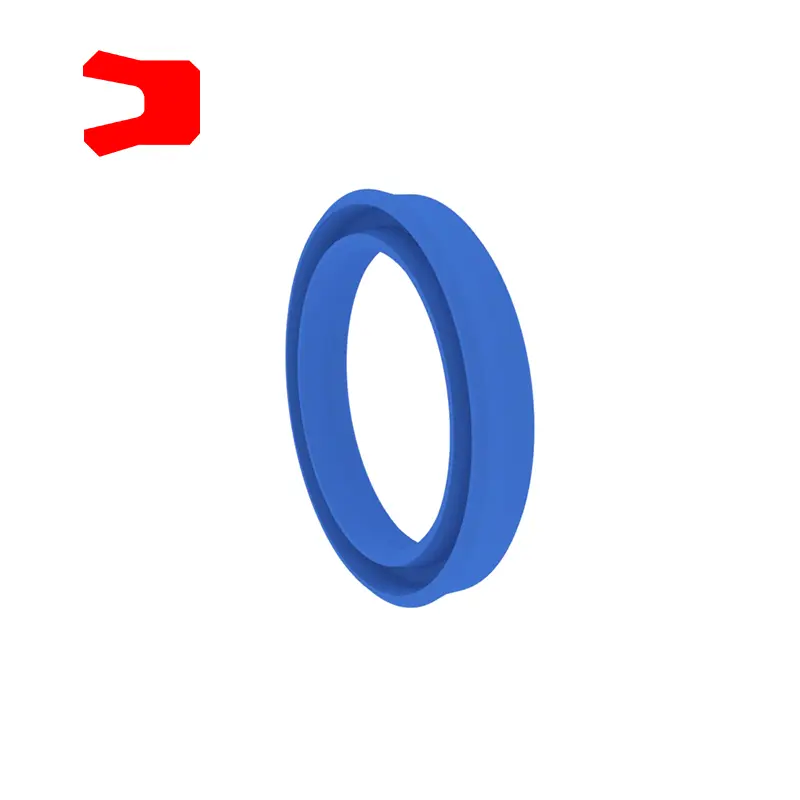

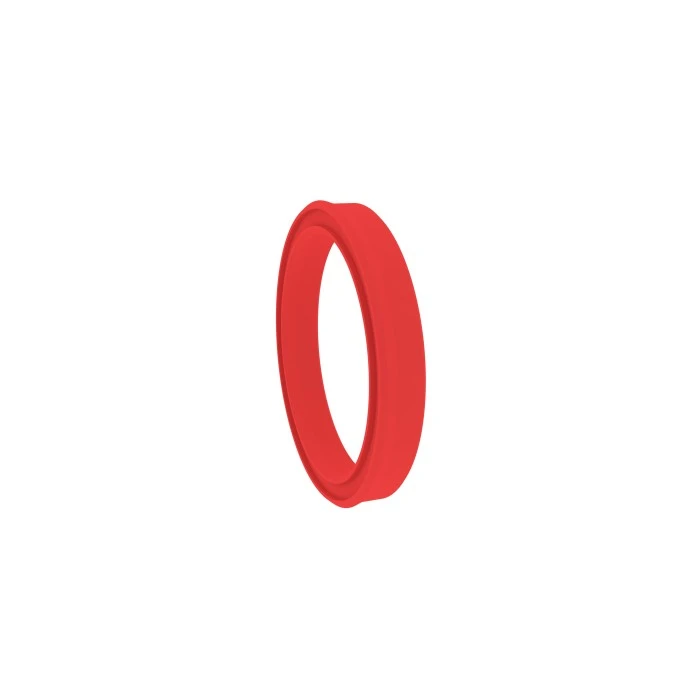

UN-type forsegling er et symmetrisk tetning som er spesielt brukt på stempler eller stempelstenger, brukt i gangmaskiner, lett industrielle maskiner, landbruksmaskiner, kraner, biler, skogbruksmaskiner, gruvemaskiner, etc.

UHS-type tetning er en symmetrisk tetning for både hull og sjakter, med et mindre tverrsnitt, som kan installeres i det integrerte sporet. Det kreves en støttring ved roten når den brukes under 16 ~ 32MPa.

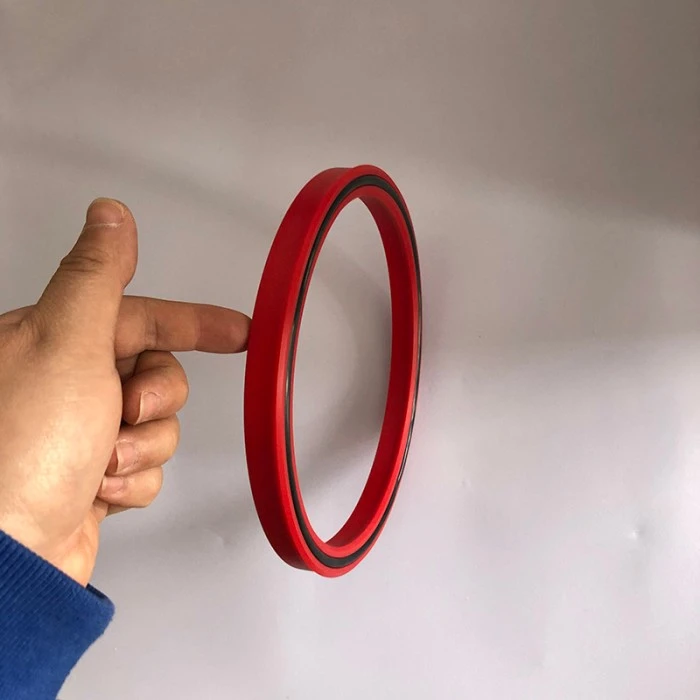

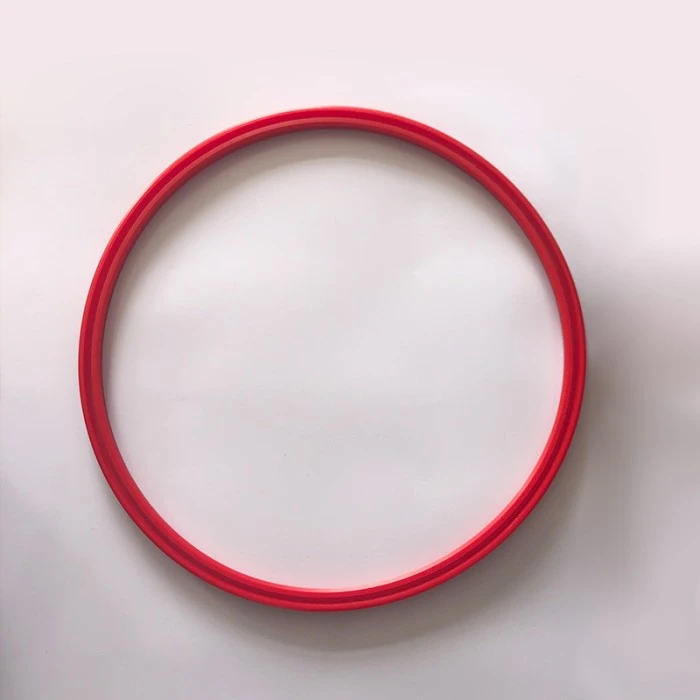

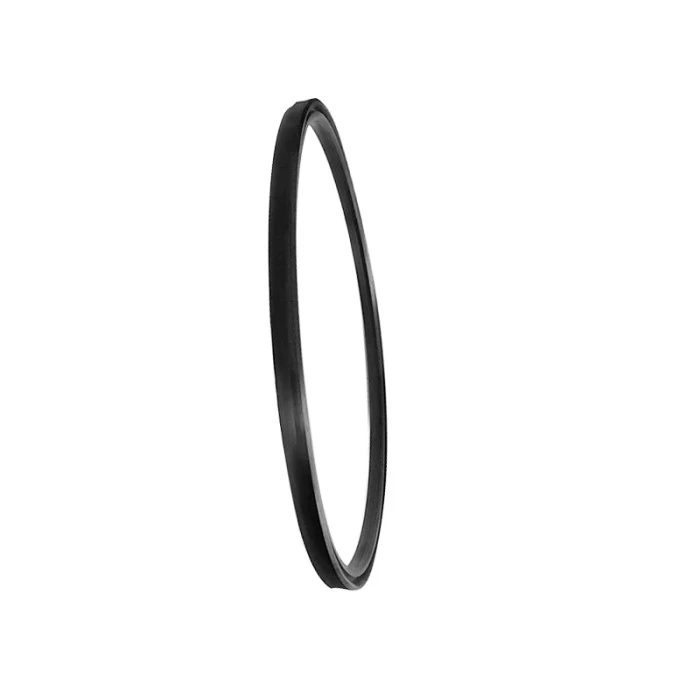

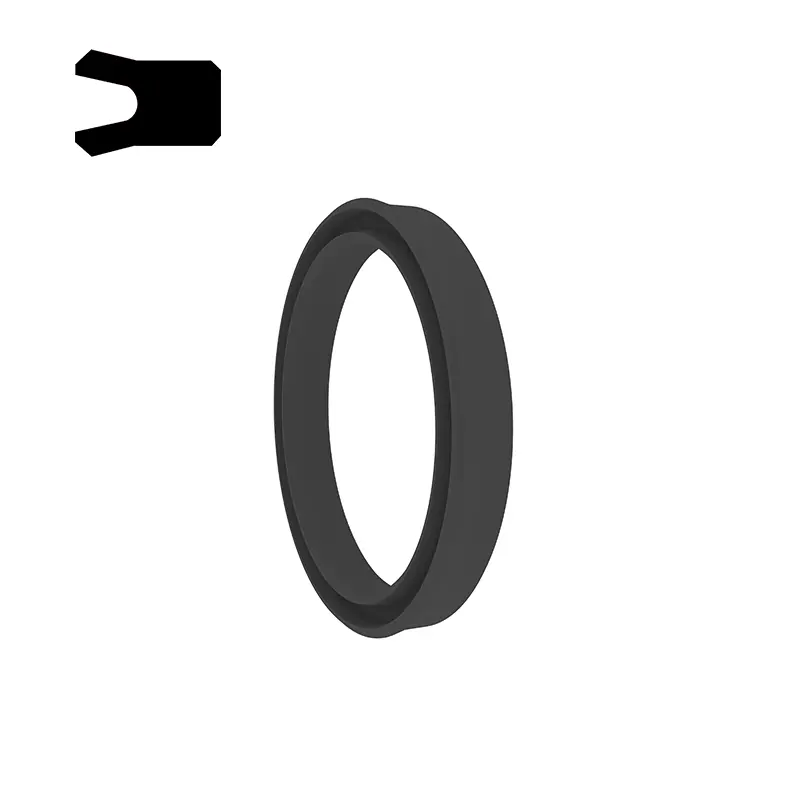

RCBKY-TEAL er en symmetrisk tetning for både hull og sjakter, med god dynamisk og statisk tetningsytelse. Det brukes hovedsakelig til forsegling av stor diameter, og materialet er nitrilgummi (NBR).

BA-type tetning er en symmetrisk tetning for både hull og sjakter, hovedsakelig brukt til å tette stempler, stempelstenger, smiing av maskiner og hydraulisk utstyr for gangutstyr. Funksjoner:

1. Ufølsom for vibrasjonsbelastninger og trykktopper

2. God anti-ekstremitetsevne

3. Bedre forsegling under ingen belastning og lav temperatur

Passer for tøffe arbeidsforhold

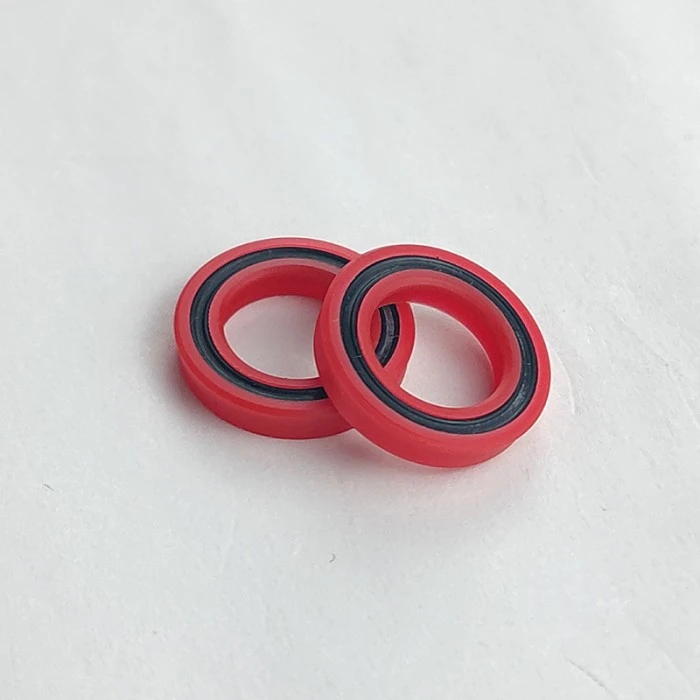

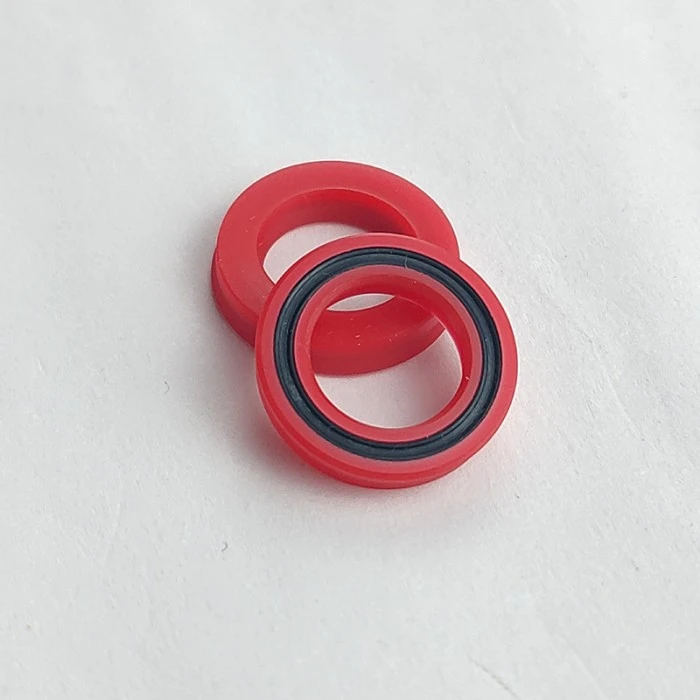

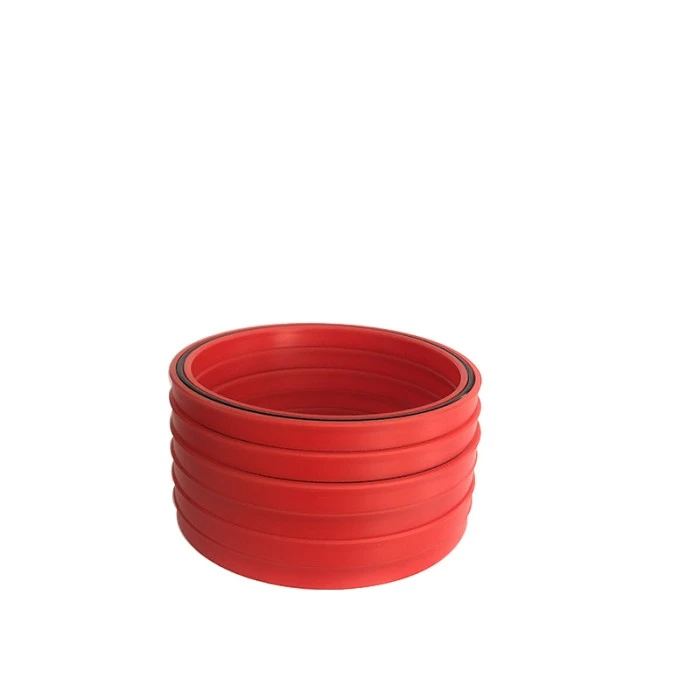

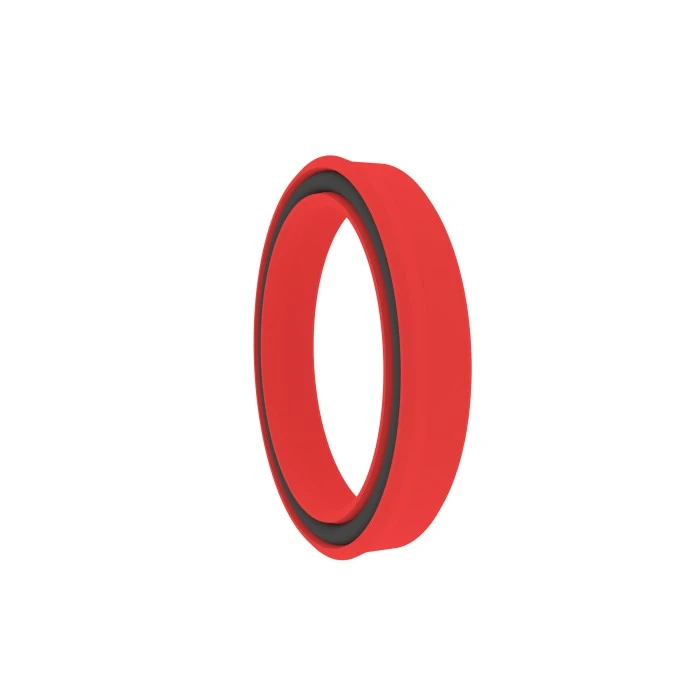

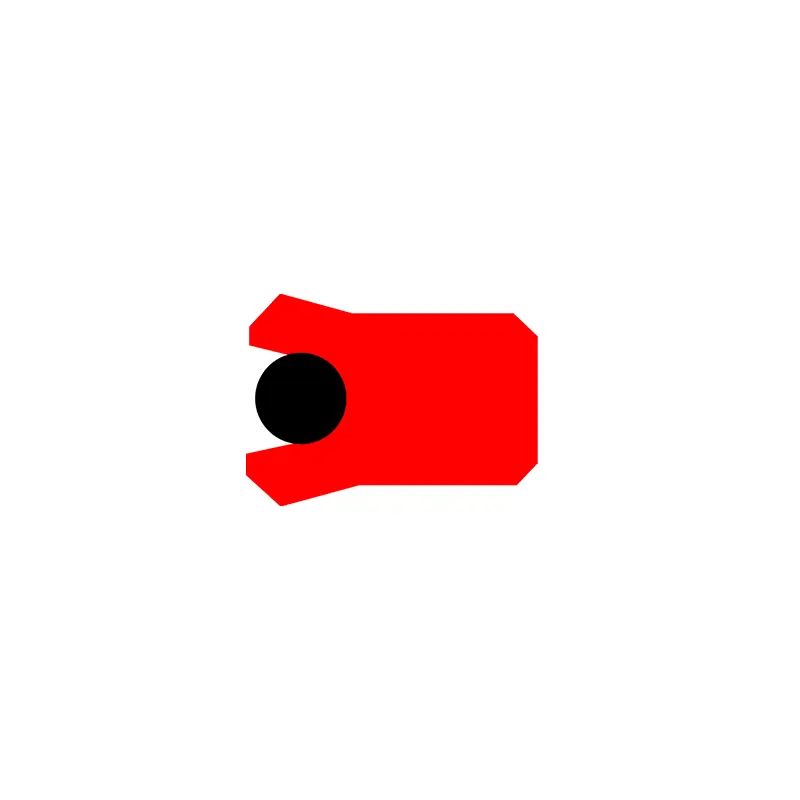

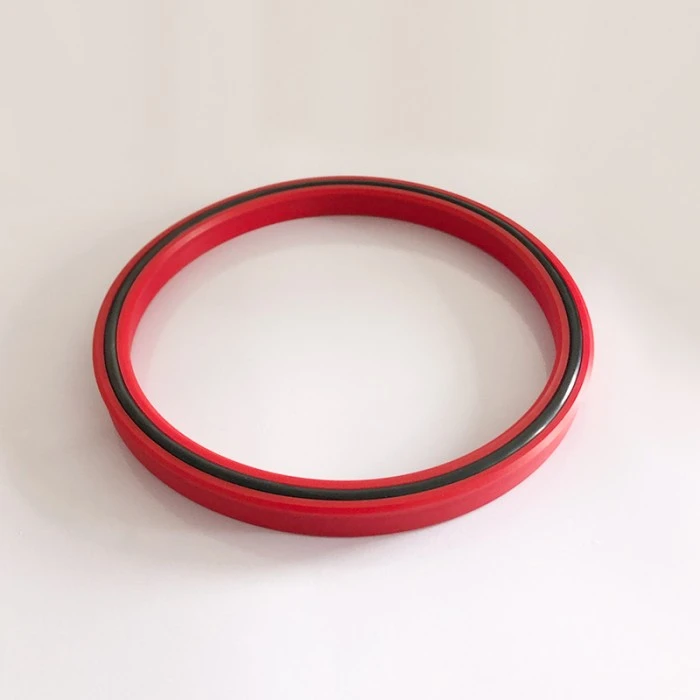

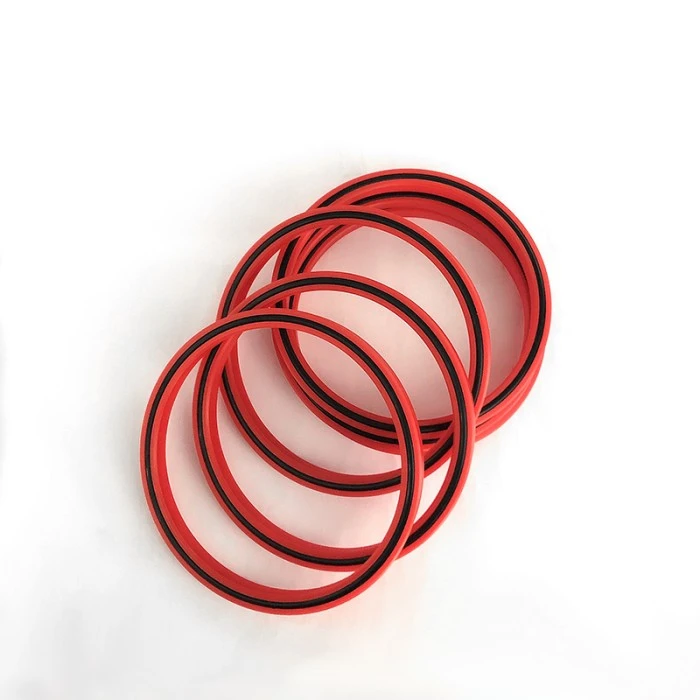

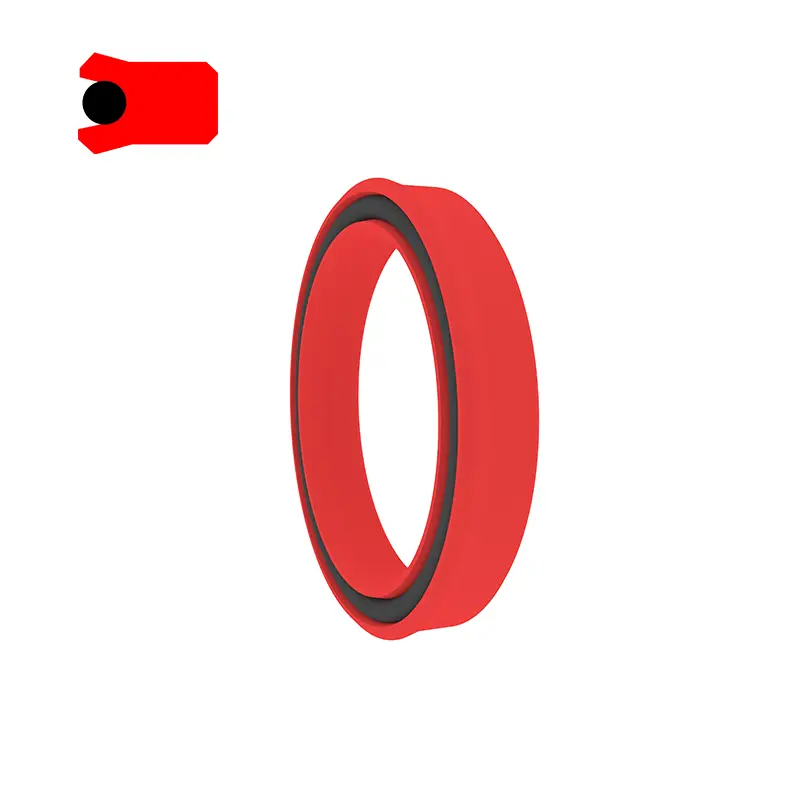

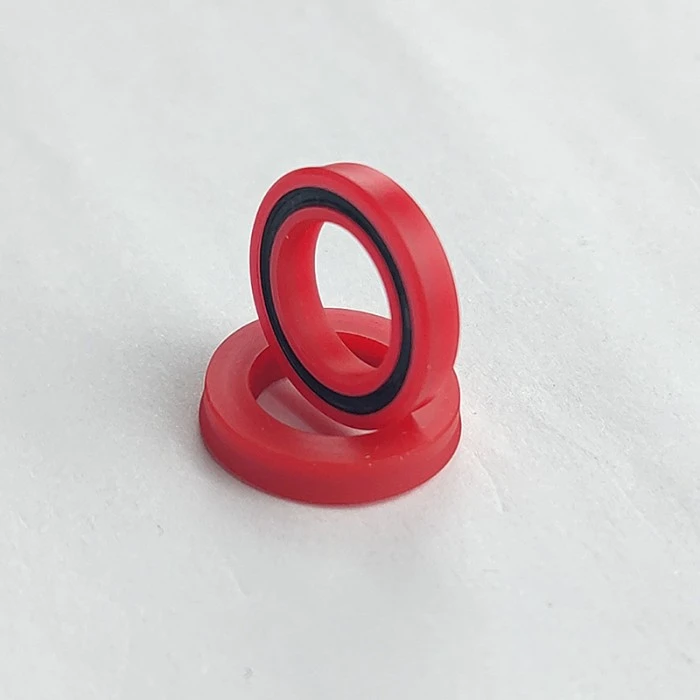

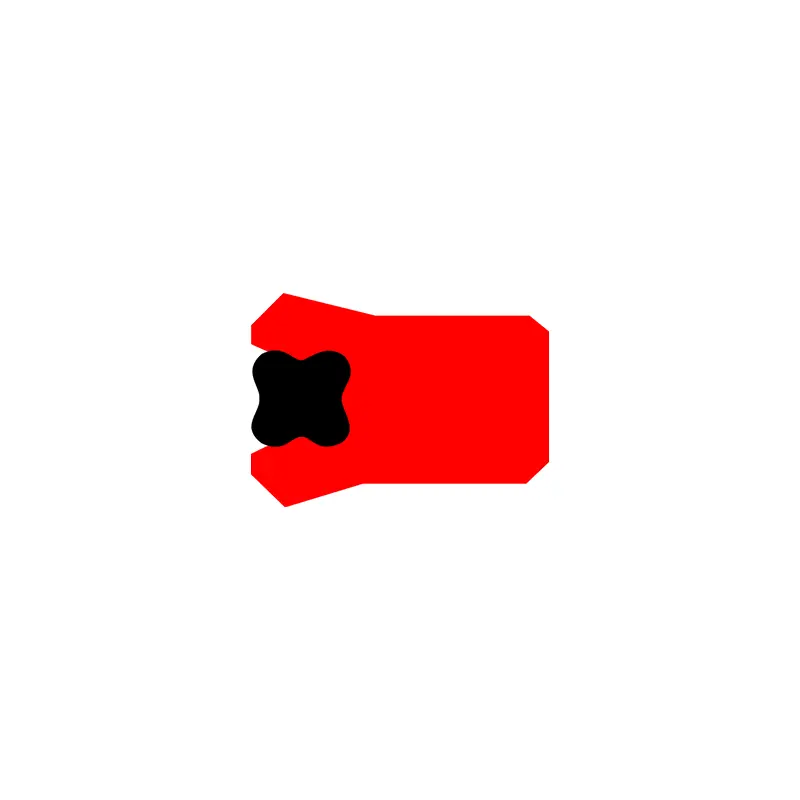

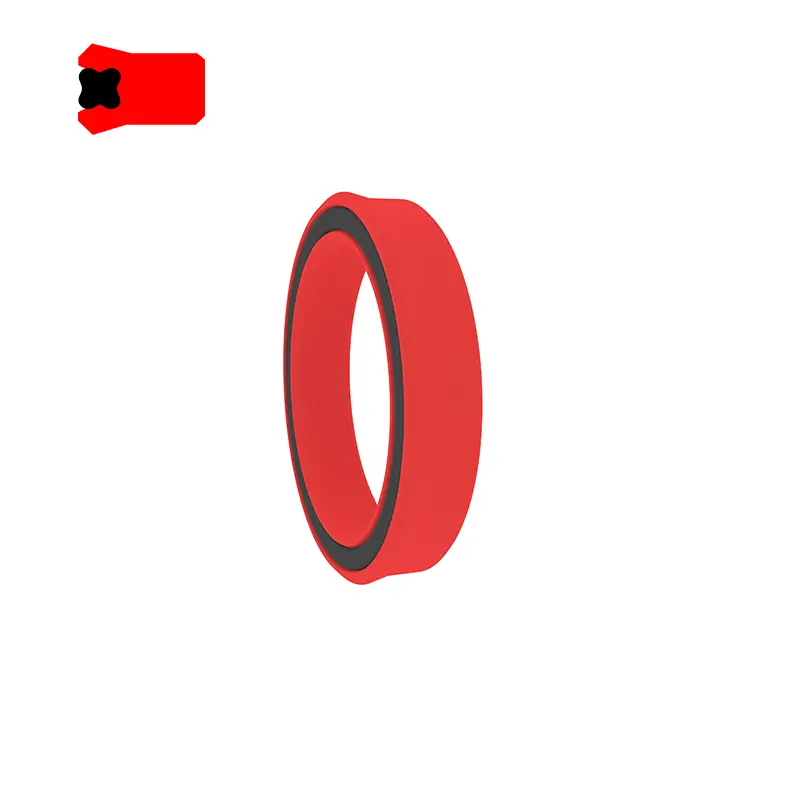

Vad Seal er en symmetrisk tetning for både hull og skaft. Det er resultatet av videreutvikling av leppetetning. Stjernen Ring spiller en radial kraftrolle og kompenserer for slitasje av tetningsleppen. Systemtrykket overføres til tetningsleppen gjennom den komprimerte og deformerte stjernen, så høytrykksforseglingsytelsen er utmerket. Det brukes hovedsakelig til forseglingssøyler, stempelstenger, smiingsmaskiner og hydraulisk utstyr for gangutstyr. Materialet er: polyuretanmateriale (PU) + nitrilgummi (NBR), funksjoner:

1. Ufølsom for vibrasjonsbelastning og trykktopp

2. God anti-ekstremitetsevne

3. Bedre forsegling under ingen belastning og lav temperatur

4. Passer for tøffe arbeidsforhold

5. Langt liv.

Ki-en type tetning er en symmetrisk tetning for både hull og skaft, hovedsakelig brukt i ingeniørmaskiner, industrielle kjøretøyer, dumpbiler, landbruksmaskiner, kraner, injeksjonsstøpemaskiner, teleskopiske sylindere, styring av hydrauliske sylindere, etc. Materialet er polyurethane (Pu), har:

1. Utmerket dynamisk og statisk tetningsytelse

2. Kompakt struktur, spormark tillater høyere overflateuhet

3. Design for begrenset radial dimensjonsrom i hulrommet

Produktfunksjoner og applikasjoner:

Materiell valg:

Standardmateriale: Polyuretanmateriale PU Andre valgfrie materialer: Nitrilgummi R01, Fluororubber R02 (vennligst se vårt selskap)

Uhs

Standardmateriale: Nitrilgummi R01 Andre valgfrie materialer: Polyuretanmateriale PU, fluorubber R02

Polyuretanmateriale PU + nitrilgummi R01

Bestillingseksempel:

Bestillingseksempel: Hullaksel Universal Seal Un50 × 65 × 10PU (DXDXH) + Materialkode

Bestillingseksempel: Hull-aksling Universal Seal UHS50 × 60x6 R01 (DXD × H) + materialkode

Rcbky

Bestillingseksempel: BA50 × 60 × 10 (D × D × H)

HVA

To-a

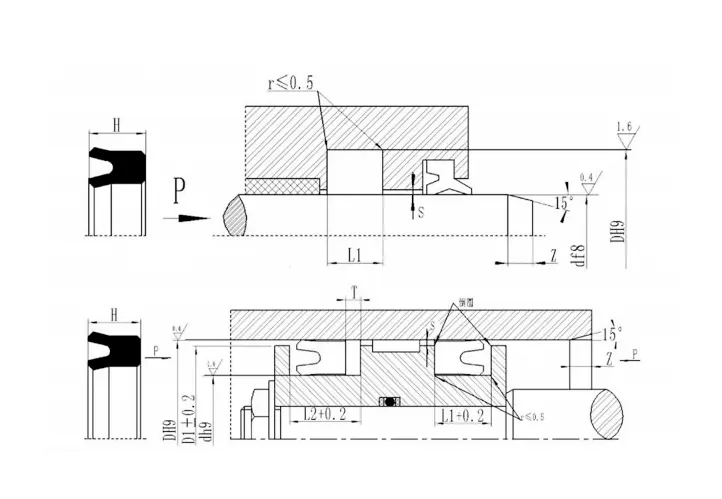

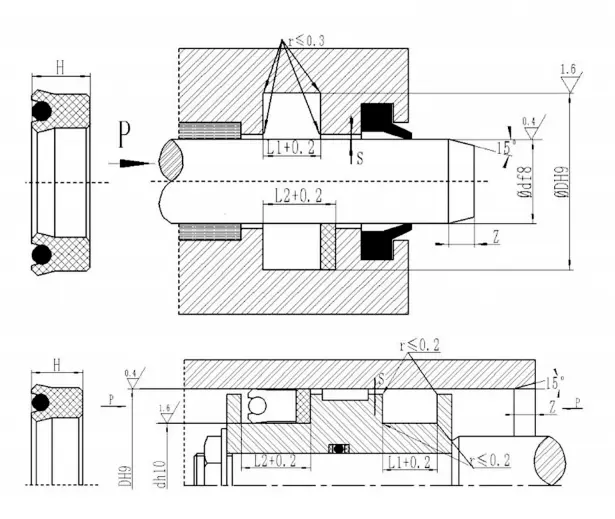

Spesifikasjoner og dimensjoner:

Uhs

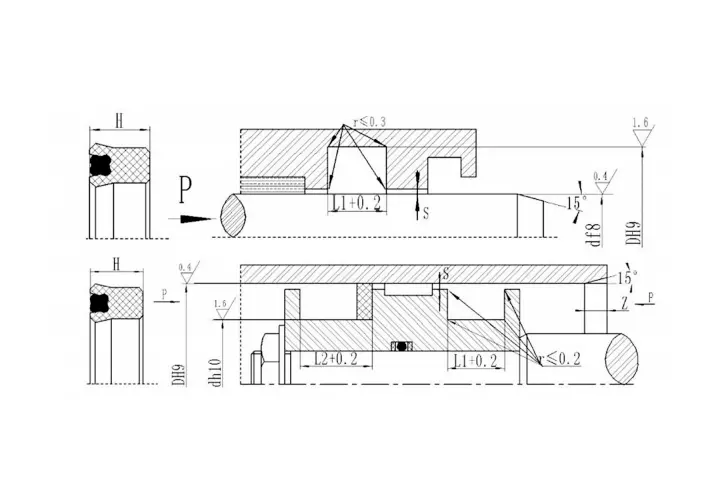

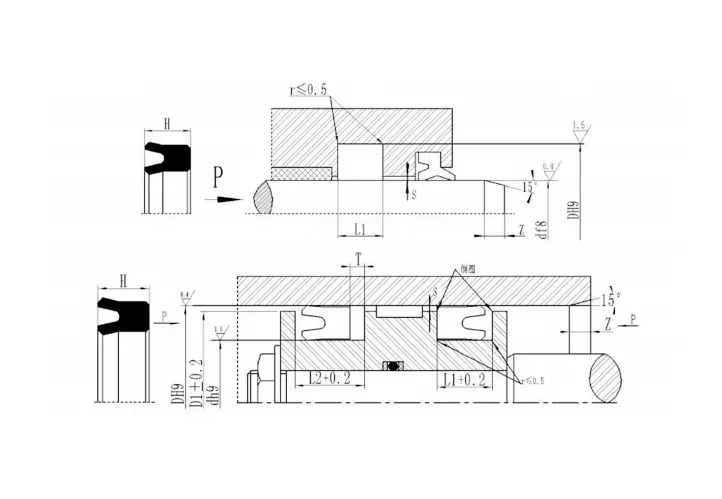

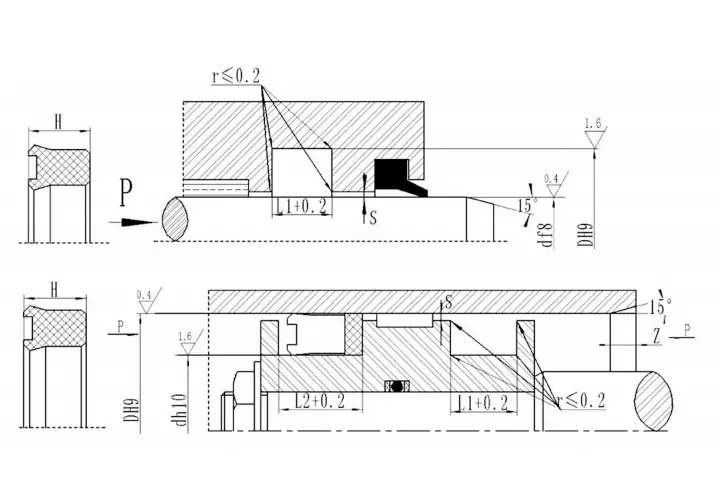

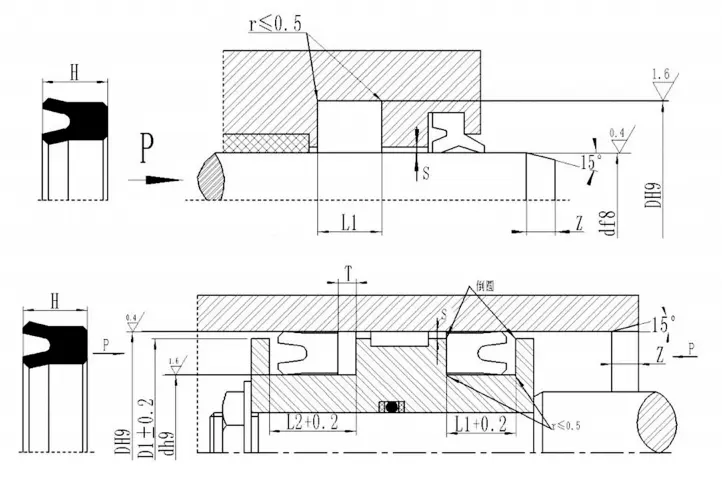

Spesifikasjoner og spordimensjoner
Produktnummer	d	D	H	L1	L2	T	Produktnummer	d	D	H	L1	L2	T
UHS-6125	6	12	5	5.7	7.2	2	UHS-30406	30	40	6	7	9	3
UHS-11.219.25	11.2	19.2	5	5.7	7.2	2	UHS-31.541.56	31.5	41.5	6	7	9	3
UHS-12.520.55	12.5	20.5	5	5.7	7.2	2	UHS-32426	32	42	6	7	9	3
UHS-14225	14	22	5	5.7	7.2	2	UHS-35456	35	45	6	7	9	3
UHS-15235	15	23	5	5.7	7.2	2	UHS-35457	35	45	7	8	10	3
UHS-16245	16	24	5	5.7	7.2	2	UHS-35.5456	35.5	45	6	7	9	3
UHS-18265	18	26	5	5.7	7.2	2	UHS-38486	38	48	6	7	9	3
UHS-20285	20	28	5	5.7	7.2	2	UHS-40506	40	50	6	7	9	3
UHS-22.4305	22.4	30	5	5.7	7.2	2	UHS-45556	45	55	6	7	9	3
UHS-23.531.55	23.5	31.5	5	5.7	7.2	2	UHS-45567	45	56	7	8	10	3
UHS-25335	25	33	5	5.7	7.2	2	UHS-47576	47	57	6	7	9	3
UHS-27355	27	35	5	5.7	7.2	2	UHS-50606	50	60	6	7	9	3
UHS-2835,55	28	35.5	5	5.7	7.2	2	UHS-53636	53	63	6	7	9	3

Rcbky

Standard størrelse Bestillingseksempel: RCBKY 800 × 770 × 18 (D × D × H)
Produktnummer	D	d	H	FRA	L1	L2	Zmin
RCBKY25022516	250	225	16	247	18	21.5	10
RCBKY25523016	255	230	16	252	18	21.5	10
RCBKY26524016	265	240	16	262	18	21.5	10
RCBKY27525016	275	250	16	272	18	21.5	10
RCBKY28025516	280	255	16	277	18	21.5	10
RCBKY30027516	300	275	16	297	18	21.5	10
RCBKY30528016	305	280	16	302	18	21.5	10
RCBKY32029516	320	295	16	317	18	21.5	10
RCBKY32530016	325	300	16	322	18	21.5	10
RCBKY34031516	340	315	16	337	18	21.5	10
RCBKY34532016	345	320	16	342	18	21.5	10
RCBKY35032516	350	325	16	347	18	21.5	10
RCBKY35533016	355	330	16	352	18	21.5	10

Standard størrelse tabell
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

HVA

Standard størrelsesbestilling Eksempel: VAD 65 × 75 × 8 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45a	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
Merk: Vendte seler er ikke begrenset av denne tabellen og kan leveres i alle størrelser.

To-a

Spesifikasjoner Bestillingseksempel: Ki-A 50 × 60 × 7 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10

Hydraulic Seals For Pistons And Piston Rods
