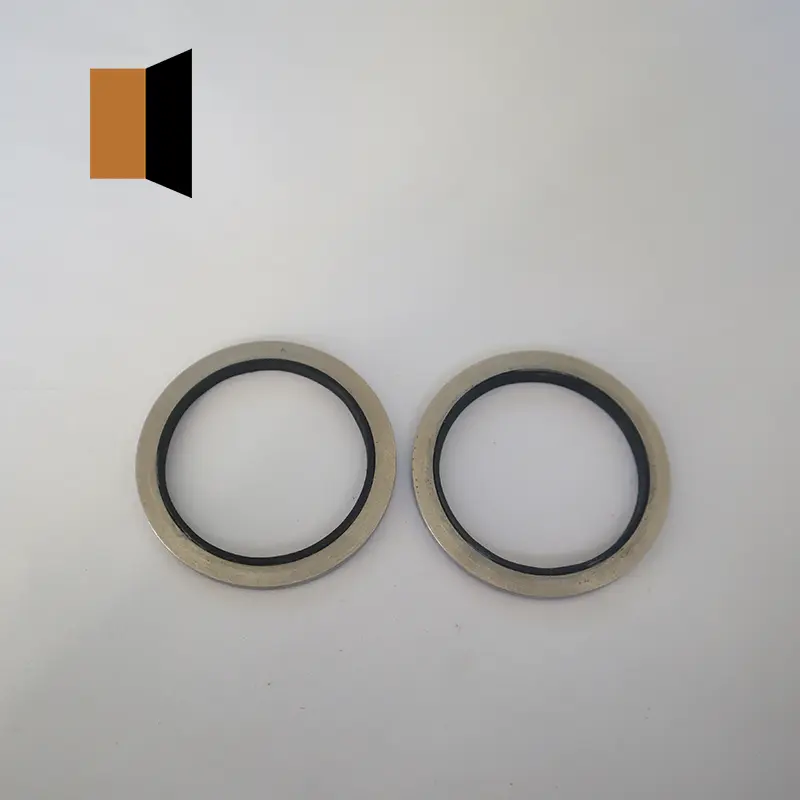

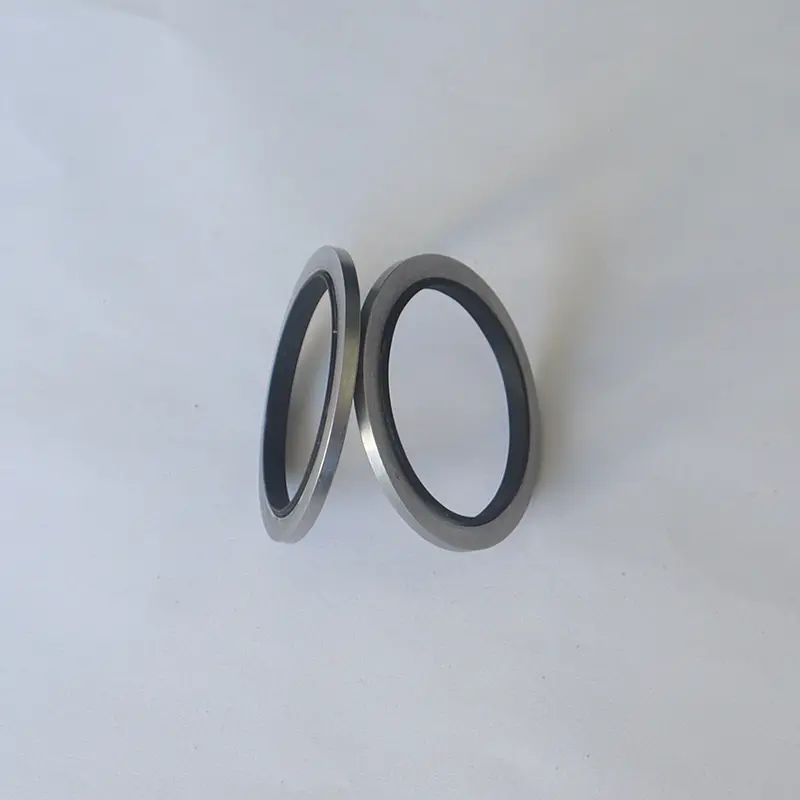

Grunnleggende hydrauliske tetninger

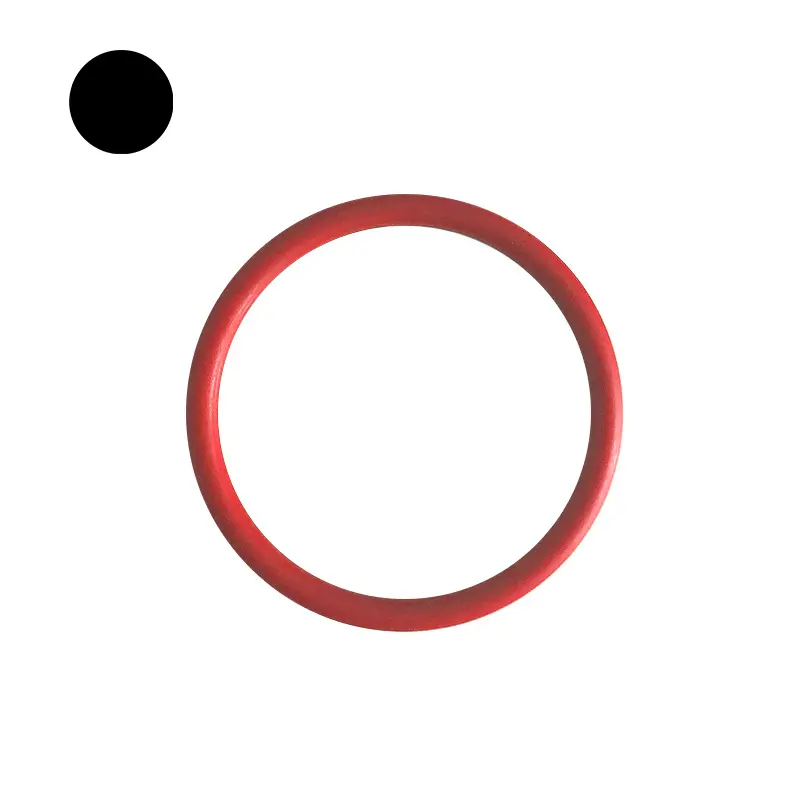

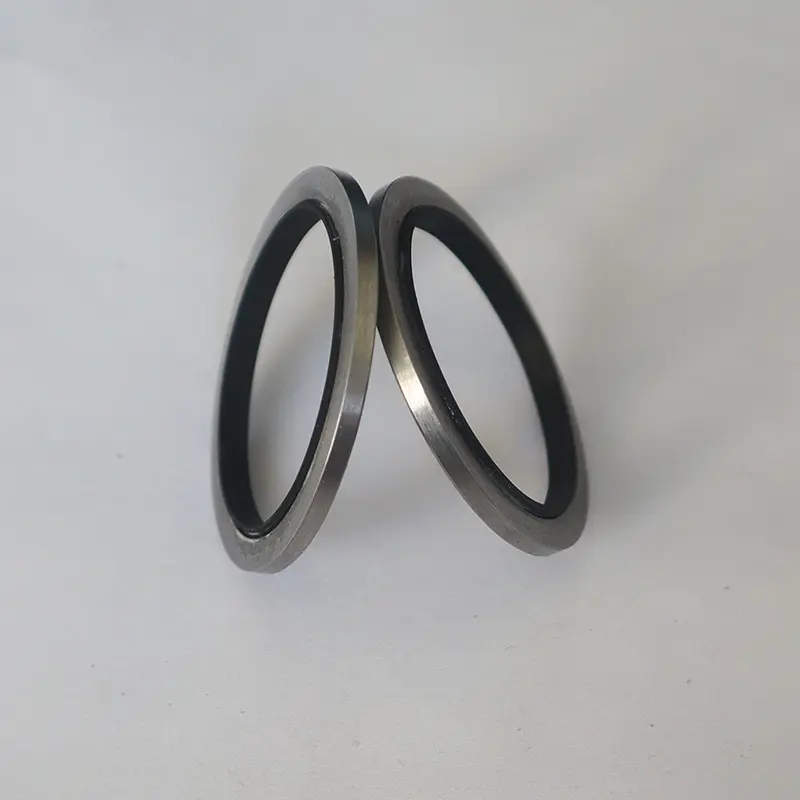

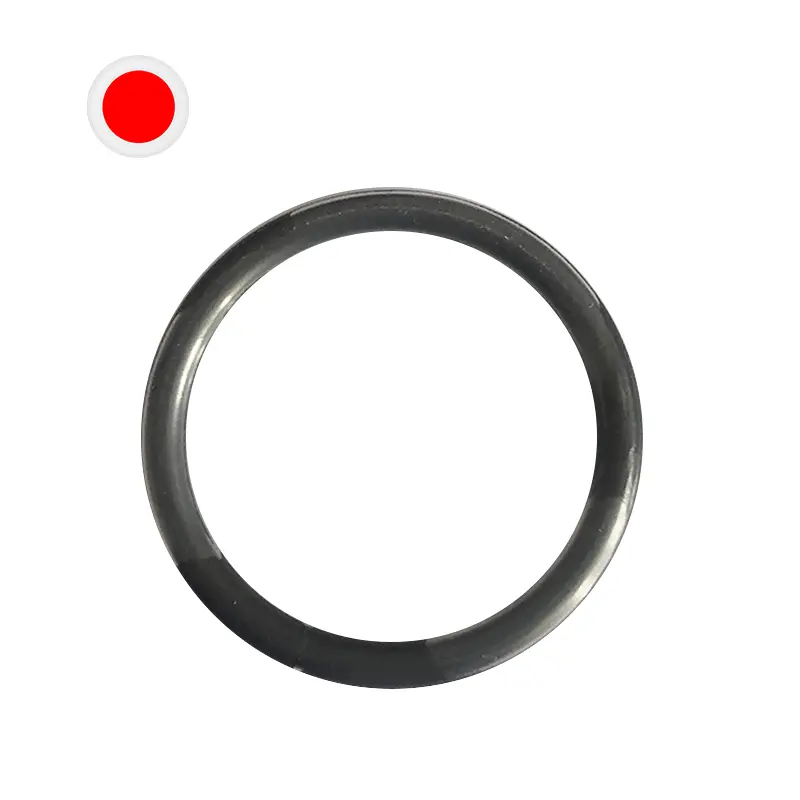

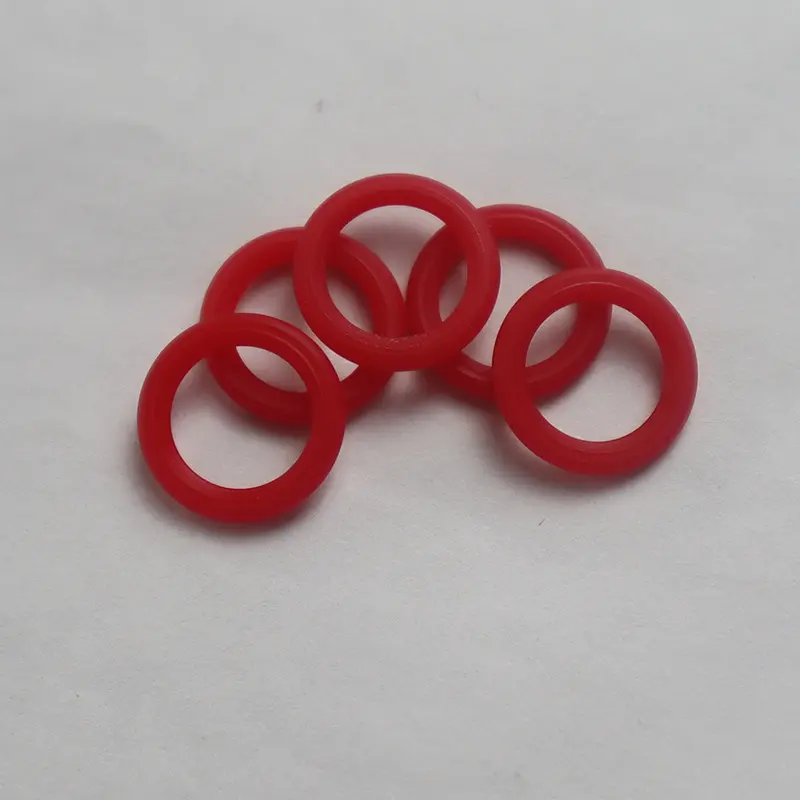

Ruichen Seals 'grunnleggende hydrauliske tetninger inkluderer hovedsakelig flere typer seler, hver med sine egne fordeler. O-ringer er mye brukt i forskjellige dynamiske og statiske tetningsanledninger på grunn av deres lave produksjonskostnader og praktisk bruk. De fleste land har formulert en serie produktstandarder for O-ringer, blant dem den amerikanske standarden (AS568), den japanske standarden (JISB2401) og den internasjonale standarden (ISO 3601/1) er mer vanlig. De nasjonale standardene er GB3452.1 og GB1235.

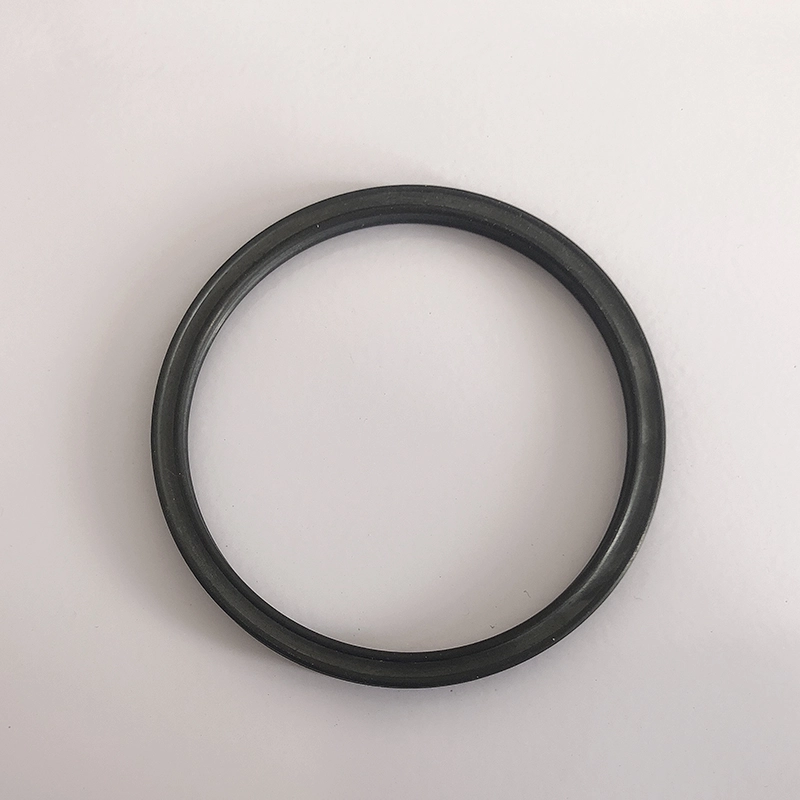

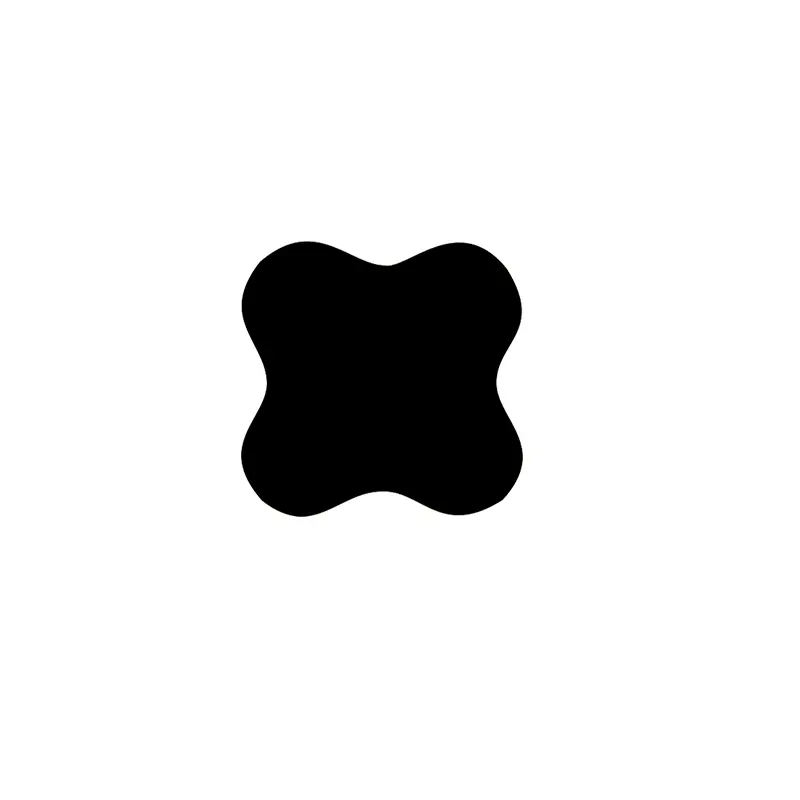

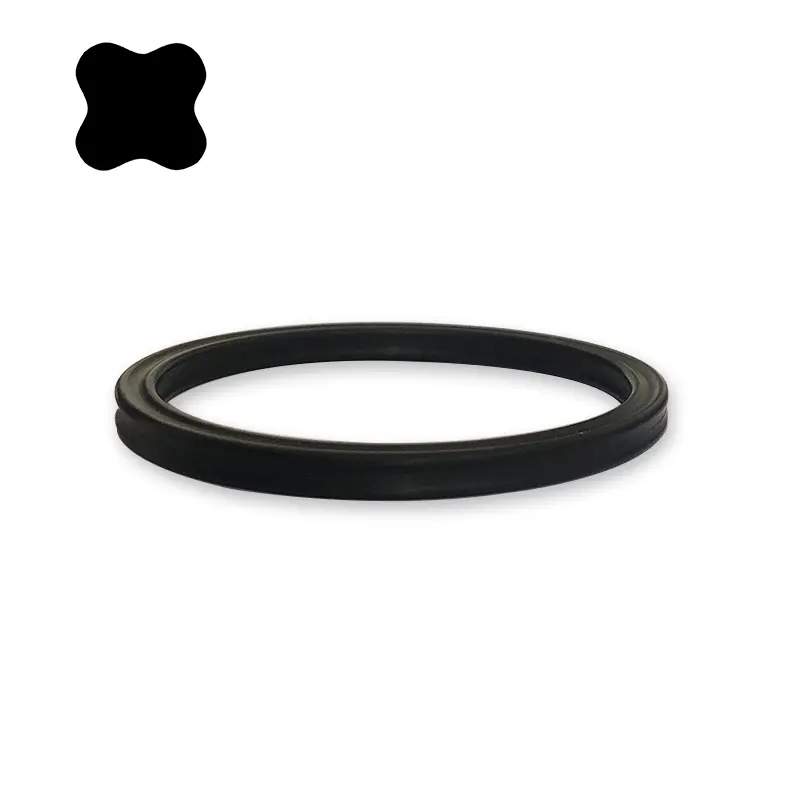

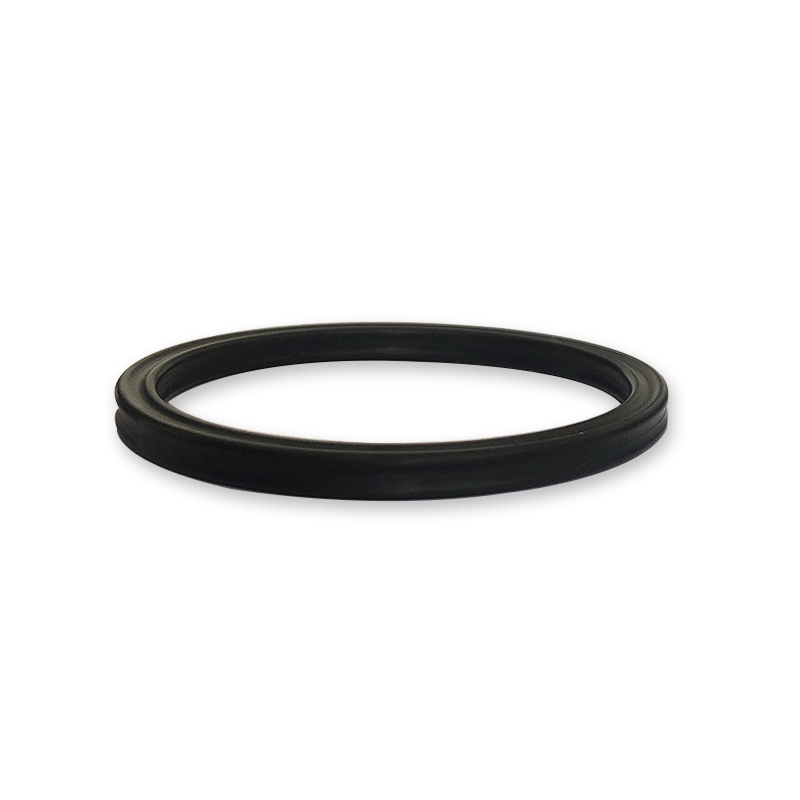

Den stjerneformede tetningsringen er en fir-LIP-tetning med en X-formet form, så den kalles også en X-formet ring. Det er en forbedring og forbedring basert på O-ringen. Dens tverrsnittsdimensjoner er de samme som O-ringen til USA som 568A-standard, og den kan i utgangspunktet erstatte bruken av O-ringen.

Fordeler med stjernersinger

Sammenlignet med O-ringer, har stjerneringer mindre friksjonsmotstand og mindre startmotstand fordi de danner et smørehulrom mellom tetningsleppene. Fordi flashkanten er plassert i den konkave delen av tverrsnittet, er tetningseffekten bedre. Det ikke-sirkulære tverrsnittet unngår effektivt det rullende fenomenet under frem- og tilbakegående bevegelse.

Star Ring Working Mechanism

Stjernen er et selvstrammende dobbeltvirkende tetningselement. De radiale og aksiale kreftene er avhengige av systemet. Når trykket stiger, vil komprimeringsdeformasjonen av stjernersingen øke, og den totale tetningskraften vil øke, og dermed danne en pålitelig tetning.

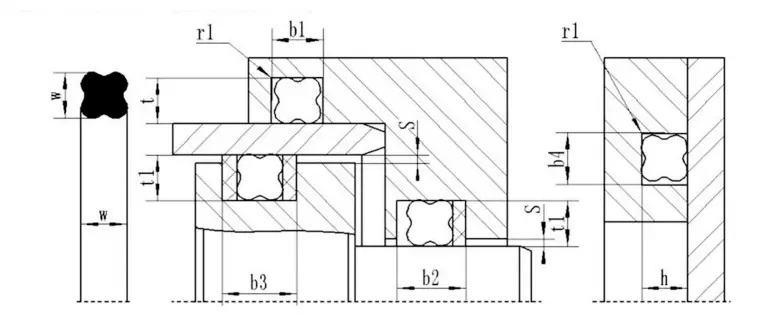

Hvordan velge en stjerneformet tetningsring

Hvis diameteren på skaftet og hullet er kjent, velger du riktig stjerneformet tetningsring i henhold til følgende kriterier:

1. Statisk tetning eller gjengjeldende lineær bevegelse: (1) Hullforsegling: Den indre diameteren til den stjerneformede ringen skal være kompatibel med sporet, eller mindre enn omtrent 2% av sporens bunndiameter. Fordi pre-kompresjonskraften generert av pre-kompresjon effektivt kan forhindre den stjerneformede tetningsringen fra å vri og rulle. (2) Akselling: Den indre diameteren til den stjerneformede ringen skal være lik eller passende større enn den ytre diameteren på akselen med omtrent 0,2 ~ 0,3 mm, eller den kan være omtrent 1% større enn den ytre diameteren på akselen. Som et resultat vil tetningsringen være enklere å installere og ha en lengre levetid.

2. Rotasjonsforsegling: Den indre diameteren til den stjerneformede ringen skal være omtrent 2 ~ 5% større enn diameteren på akselen den forsegler. Fordi tetningsringen vil generere friksjon og varme når den brukes i en roterende bevegelse, og gummien vil krympe når den blir oppvarmet (Joule -effekt). Derfor, for å sikre at tetningsringen kan smøres og fungerer pålitelig, må en stjerneformet ring med en indre diameter som er større enn skaftdiameteren velges. Vanligvis kan en tetningsring med et mindre tverrsnitt imøtekomme behovene til statisk tetning. Tvert imot, en tetningsring med et større tverrsnitt bør velges for å møte den dynamiske tetningen. Når det gjelder høyt trykk eller store hull, må et gummimateriale med høyere hardhet velges. Den beste måten er å legge til en PTFE -støttring for å forhindre skader med høyt trykk.

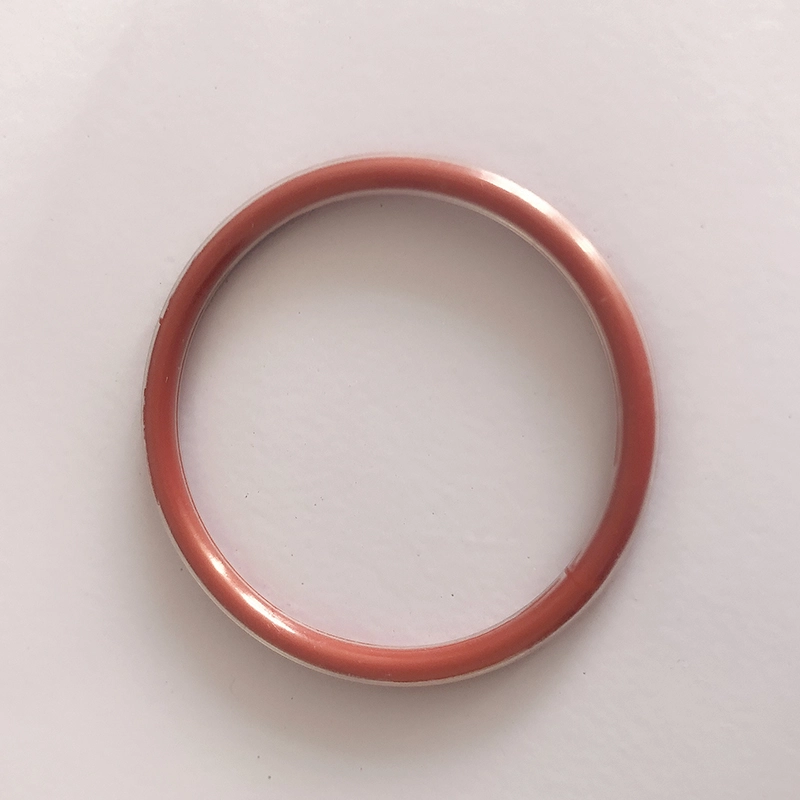

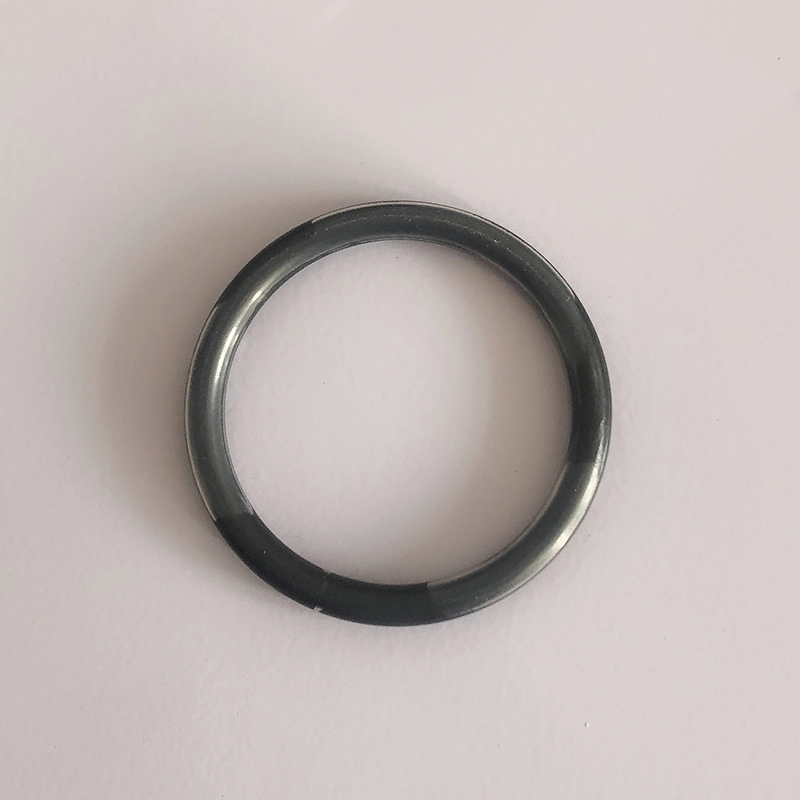

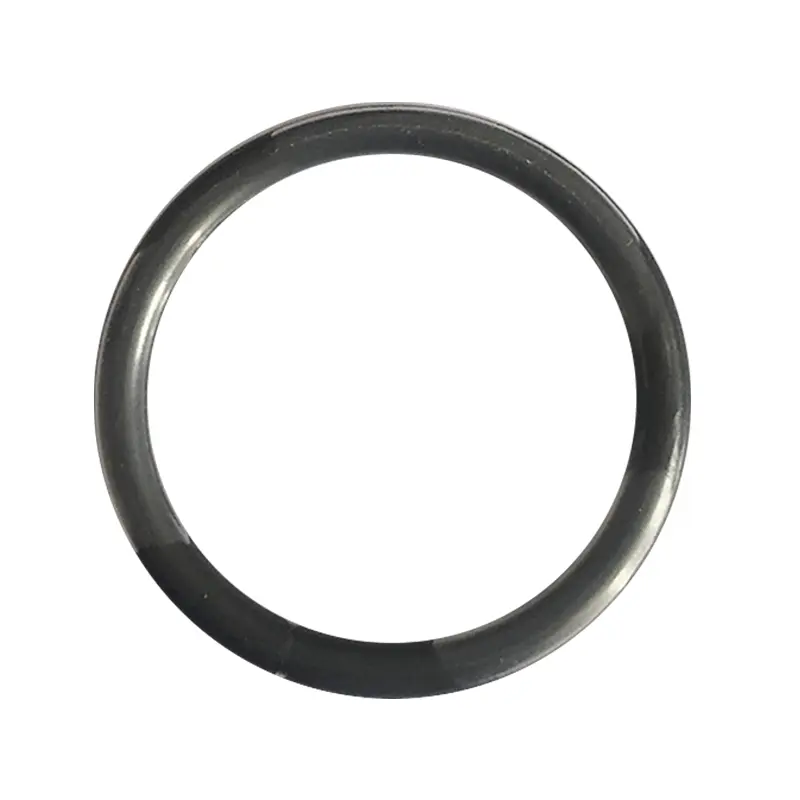

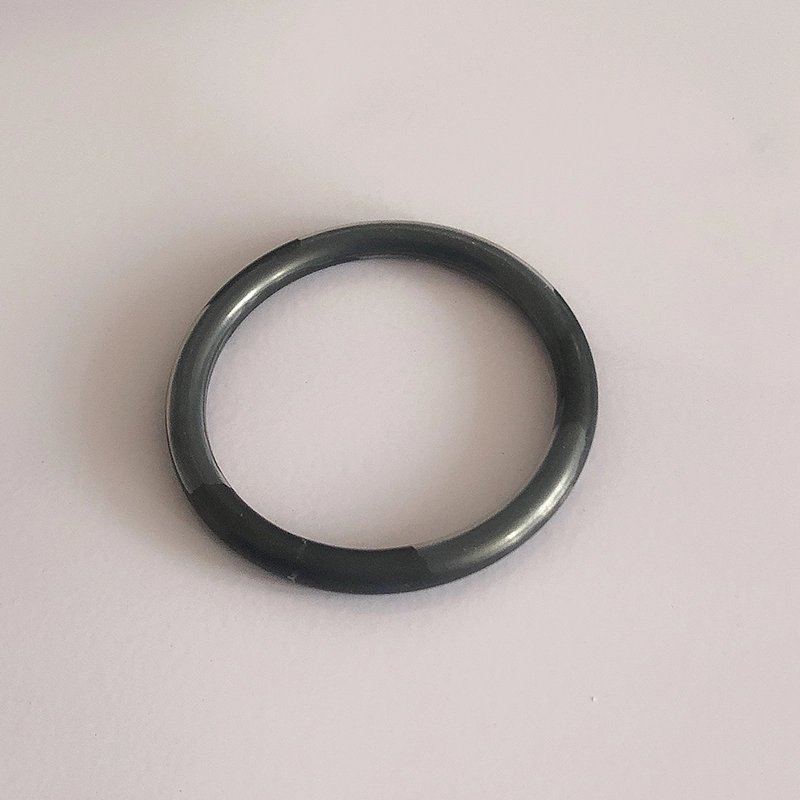

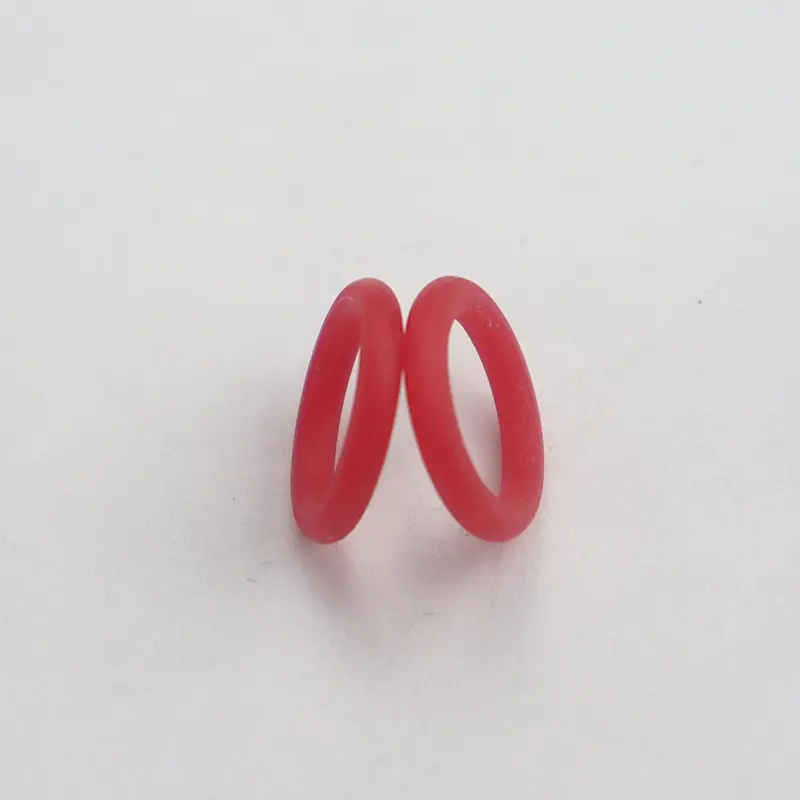

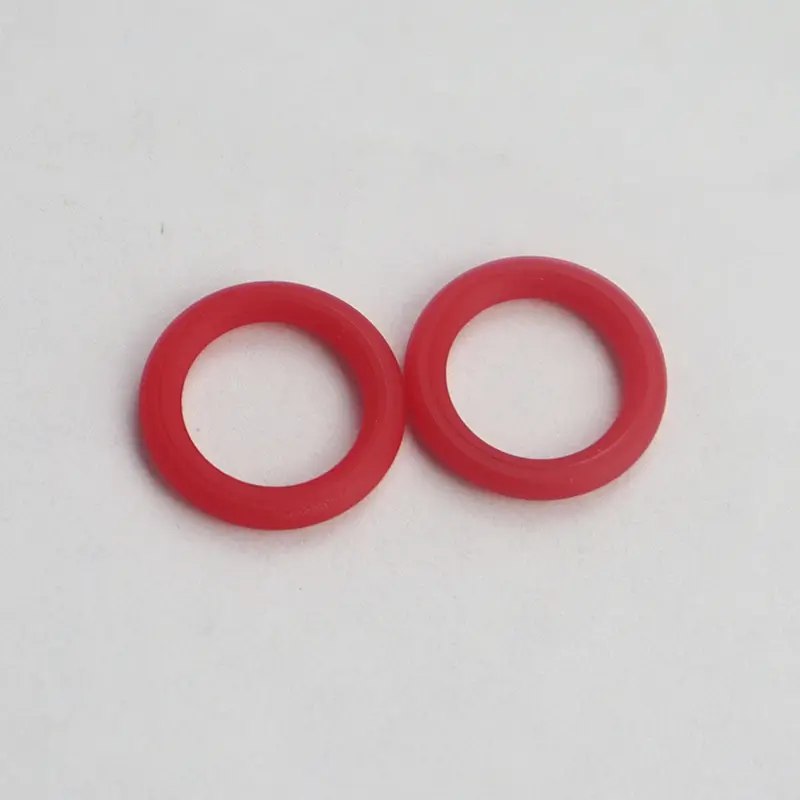

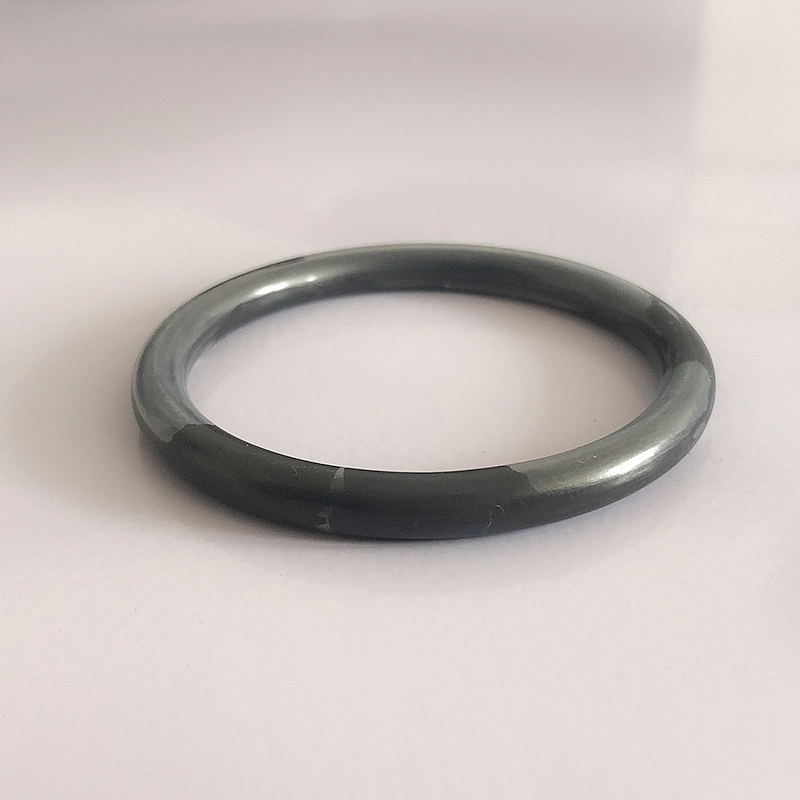

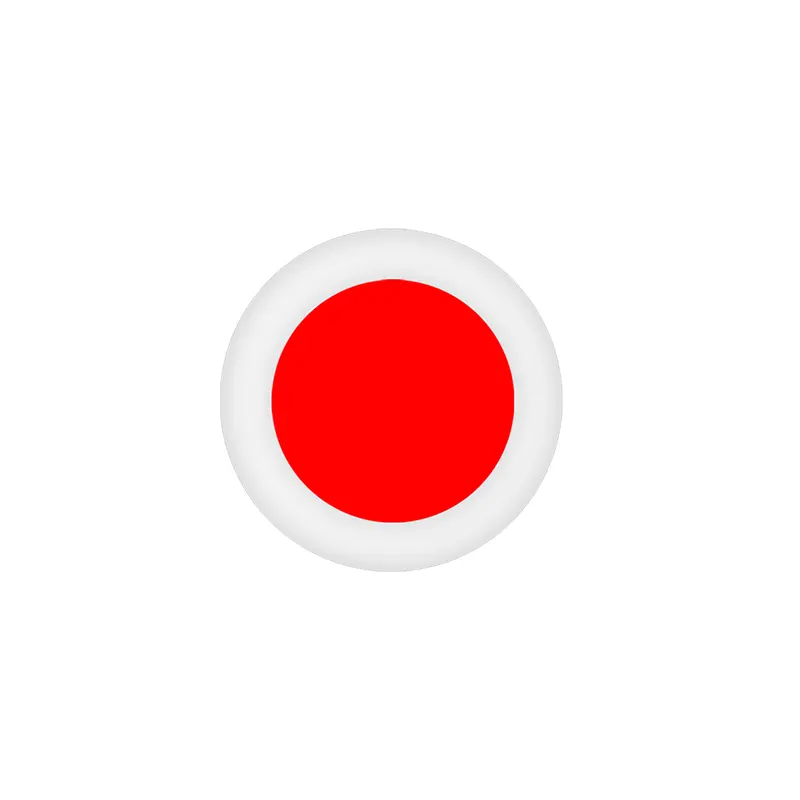

Den belagte O-ringen kombinerer organisk elastisitet og forsegling av gummi med den kjemiske motstanden til teflon. Den er sammensatt av en silikon eller fluorubber indre kjerne og en relativt tynn teflon FEP eller teflon PFA ytre belegg.

Materiale: Teflon Fep og Teflon PFA er i hovedsak like, men Teflon PFA har bedre høy temperaturmotstand enn Teflon Fep. Gjeldende temperaturområde Teflon FEP -skall: -60 ℃ ~ 205 ℃ kan brukes ved 260 ℃ i kort tid Teflon PFA -skall: -60 ℃ ~ 260 ℃ kan brukes til 300 ℃ for kort tidsfordeler:

1. Enestående kjemisk motstand, egnet for nesten alle kjemiske medier

2. bredt temperaturområde

3. God kompresjonsmotstand

4. Anti-friksjon

5. God anti-svelling

6. Høyt trykkmotstand

7. Utmerket tetningsholdbarhet og lang levetid

Påføring: Pumper og ventiler, reaksjonskar, mekaniske tetninger, filtre, trykkbeholdere, varmevekslere, kjeler, rørledningsflenser, gasskompressorer, etc.

Applikasjonsnæringer: Kjemisk industri, flyproduksjon, farmasøytisk industri, olje og kjemisk transport og raffinering, filmindustri, kjølingsteknikk, matforedlingsindustri, papirindustri, fargestoffproduksjon, malingsspraying, etc.

Installasjonsinstruksjoner for tetningsringer

1. Delene der tetningsringene er installert eller ført gjennom, må være glatte, fri for burr, spor og skarpe hjørner. Grovheten i det indre hullet skal nå 1,6μ og skaftets ruhet skal nå 0,8um.

2. Påfør ren lett olje eller fett for å smøre overflaten på tetningsringen og de relevante delene i kontakt.

3. Hvis det er vanskelig å installere tetningsringen på skaftet, fordyp den i varmt vann i noen minutter for å utvide den. Denne mykne og utvidede O-ringen er enklere å installere. Installer O-ringen når den er varm, og størrelsen vil gå tilbake til sin opprinnelige størrelse etter avkjøling.

4. Ikke bøy O-ringen for voldsomt, ellers vil den forårsake rynker i teflon og påvirke bruken.

Den anbefalte komprimeringen av den belagte O-ringen er som følger:

Statisk tetningstilstand: 15%-20%

Dynamisk tetningstilstand: 10%-12%

Pneumatisk tilstand: 7%-8%

Den faktiske komprimeringen bør ta hensyn til arbeidsforholdene, spesielt forseglingsarbeidstrykket og andre faktorer.

Produktfunksjoner og applikasjoner:

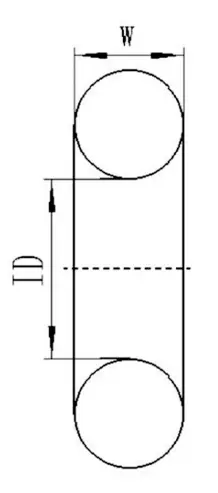

Standard	O-ring tverrsnittsdiameter w
Amerikansk standard som 568 British Standard BS 1516	1.78	2.62	3.52	5.33	6.99	-
Japansk standard IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
Internasjonal standard ISO 3601/1 Tysk standard DIN 3771/1 Kinesisk standard CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Foretrukne metriske størrelser	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Amerikansk standard som 568 (900 serier)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Star Ring Material:

Materialet er vanligvis Shaw A70 Nitril Gummi NBR.

Belagt O-ring:

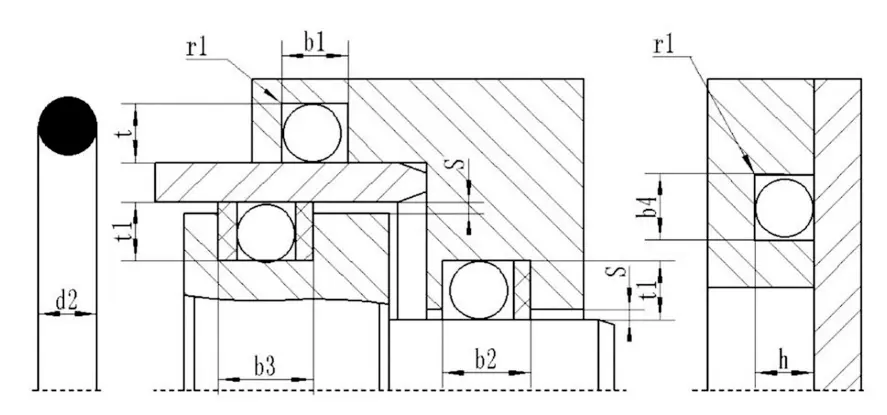

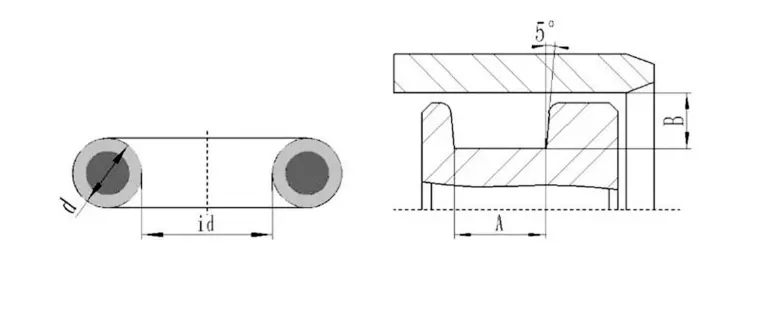

Skjematisk diagram over sporet til den innkapslede O-ring

Dimensjonstabell for sporet til den innkapslede O-ring (anbefalt)

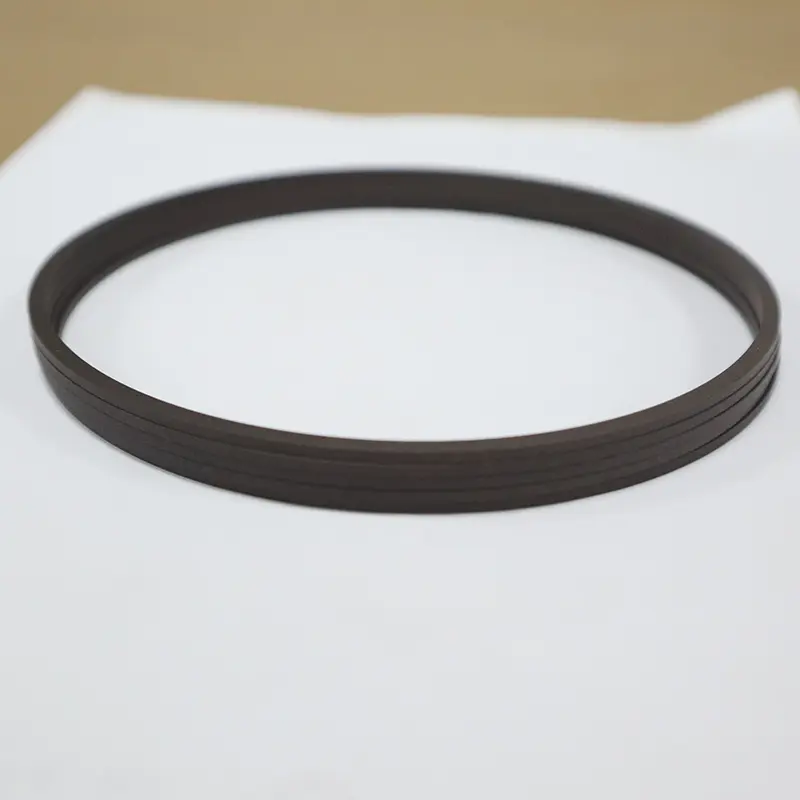

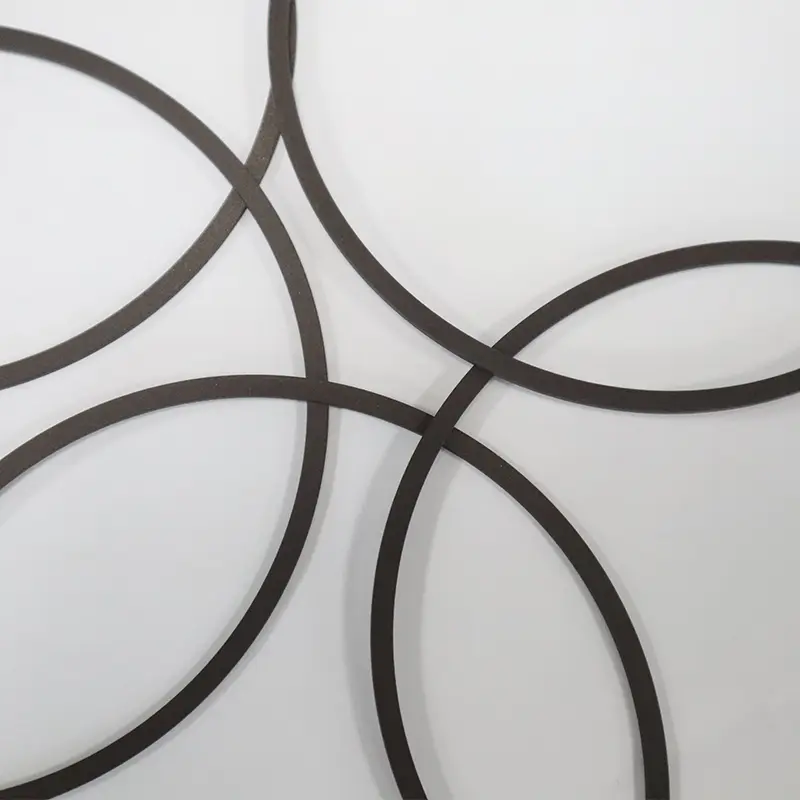

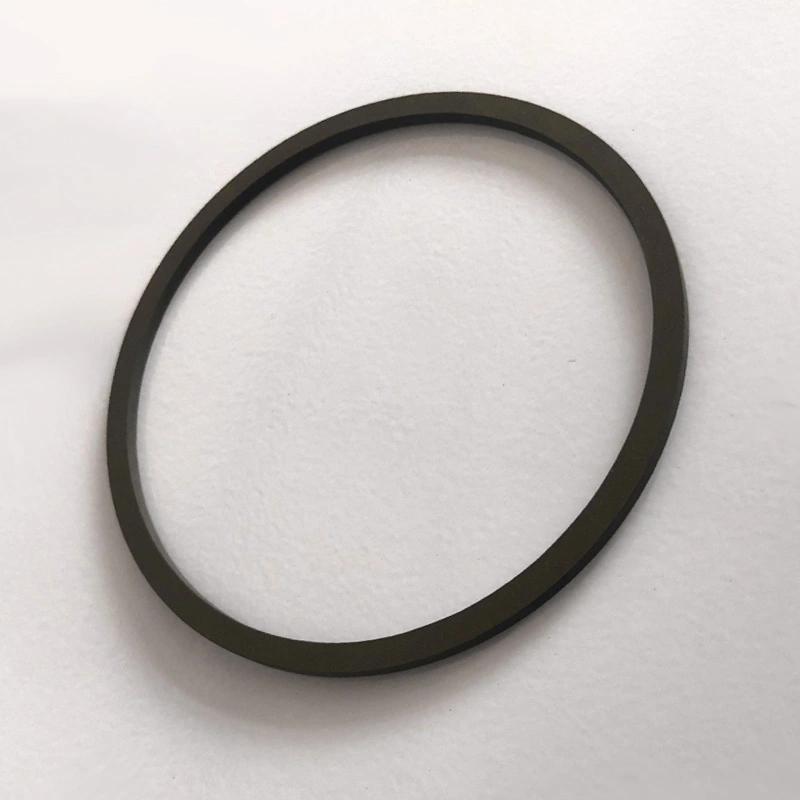

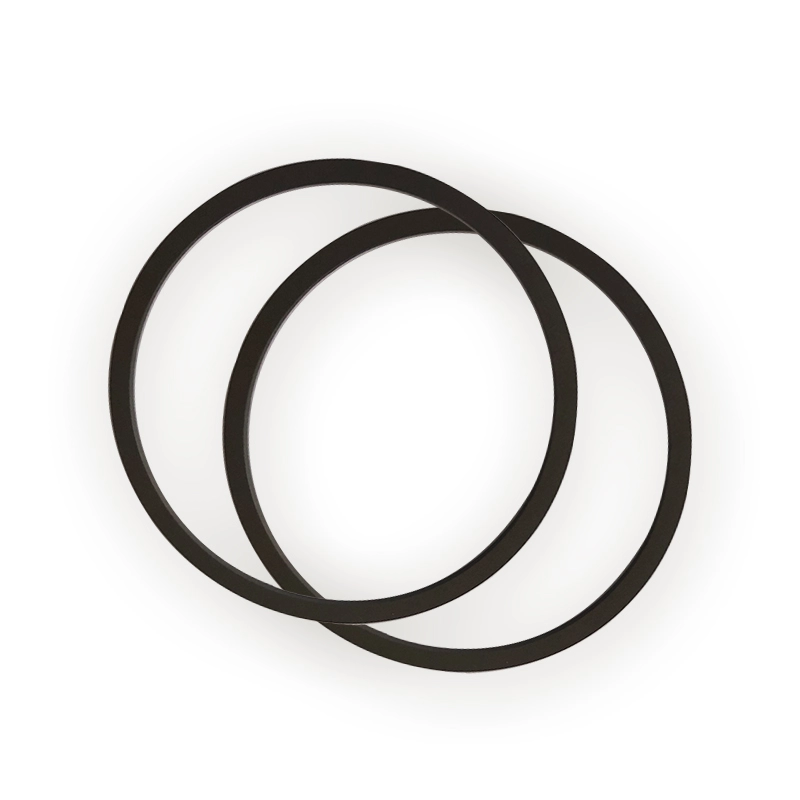

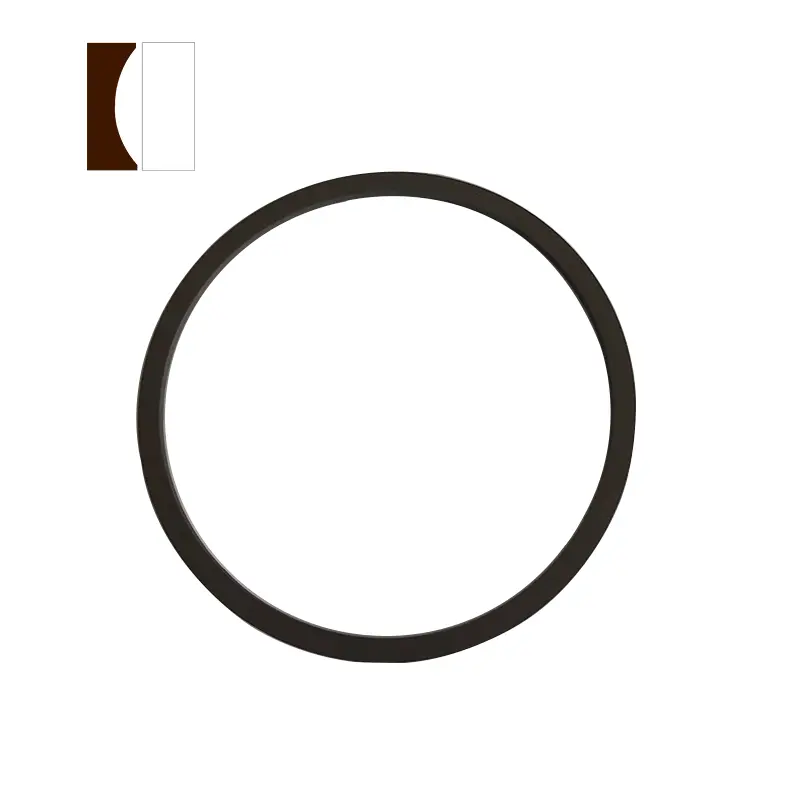

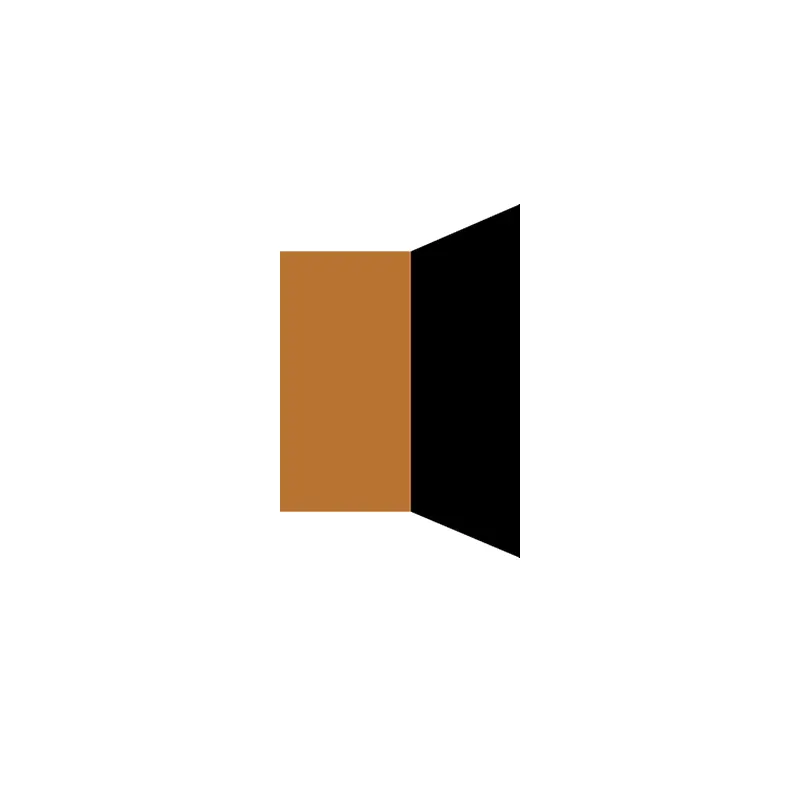

Ruichen Seal PTFE Seal Installation Guide

Ⅰ. Installasjonsveiledning

1. Forseglingen må installeres på den forhåndsinnlastede siden, mot trykkretning.

2. Sylinderkroppen og stempelstangen må lages med push-in-chamfers som oppfyller kravene i selskapets prøver.

3. Skarpe kanter må være fri for burrs og avrundet eller avfaset.

4. Tråder, føringsringspor, etc. bør dekkes, fordi tetningen ikke kan skyves gjennom spor, borede hull eller grove overflater.

5. Alt støv, rusk eller andre utenlandske partikler må fjernes forsiktig.

6. Verktøy med skarpe kanter skal ikke brukes.

7. PTFE tetningsringer er lettere å utvide i oppvarmet olje eller vann (ca. 80 ~ 120 grader) og er enkle å gjenopprette til sin opprinnelige form.

8. Hvis leppen til tetningen må passere gjennom oljetrykkhullet, bør en plastpinne brukes til å skyve leppen forsiktig for å forhindre at avfaset av hullet skader tetningsleppen. Hullene i sylinderen skal bli avfaset. (Figur 3)

Ⅱ. Installasjonsmetode

Åpne (delte) spor kan installeres uten verktøy.

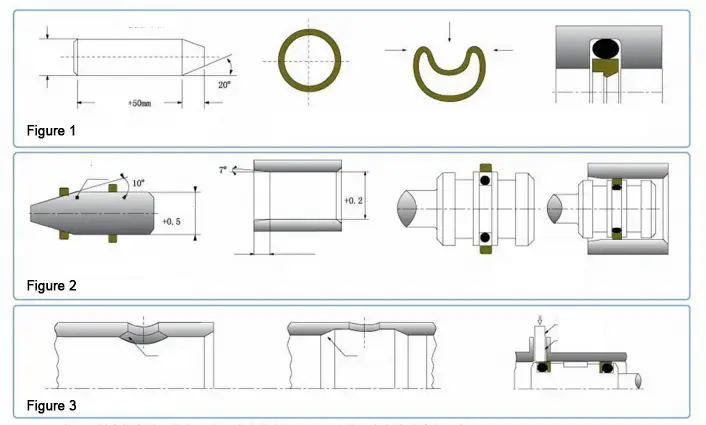

Installasjon av lukket sporstempelstangforsegling (figur 1)

1. Rengjør og olje alle tetningsunderlag, tetninger og installasjonsverktøy.

2. Plasser gummiringen i sporet (vær forsiktig så du ikke vri den).

3. Komprimerer PTFE -tetningsringen i en nyreform uten å danne en spiss sving, plasser den komprimerte PTFE -tetningsringen i sporet, og flat den forsiktig for hånd.

4. Skyv gjenopprettingsdoren til selet og vri doren forsiktig. La den ligge i 1 minutt og fjern doren. Installasjonen er fullført.

Installasjon av stempelforseglinger i lukkede spor (figur 2)

1. Rengjør og olje alle tetningsunderlag, tetninger og installasjonsverktøy.

2. Plasser gummiringen i sporet (vær forsiktig så du ikke vri den).

3. Skyv PTFE -tetningsringen på guidehylsen og strekk tetningsringen.

4. Skyv den strakte tetningsringen inn i stempelsporet.

5. Skyv korreksjonshylsen til tetningsringen og roter korreksjonshylsen samtidig. Fjern korreksjonshylsen etter at den har forlatt det i 1 minutt og installasjonen er fullført.

Merk: 1. Vennligst se selskapet vårt hvis produktet som er spesifisert i selskapets utvalg, ikke kan installeres i et lukket spor, men ikke er egnet for et åpent spor.

2. Ovennevnte installasjon av PTFE -tetninger er ikke aktuelt for alle PTFE -tetninger. Vennligst kontakt vårt selskap om nødvendig.
