Stempelstangforsegling som snur tetninger

Vår RCS -serie, gjennom profesjonell design og teknisk produksjon, oppfyller de forskjellige behovene til stempelstangforsegling som dreier segler, og gir presise løsninger fra generelle scenarier til ekstreme arbeidsforhold.

Når det gjelder strukturell design, er de grunnleggende modellene sentrert om stabilitet og brukervennlighet: RCS101/103 forbedrer innebygging av stabilitet gjennom forhåndsstramming av O-ringer eller hjelpelepper, spesielt for korte slag; RCS102/104R/117R støtter høyere trykk ved å optimalisere materiale og rillekompatibilitet (for eksempel RCS102R for standard groove høytrykksscenarier). For pneumatiske systemer vedtar RCS105/205 en spesiell leppedesign for å opprettholde smøreoljefilm og tilpasse seg smøring/ikke-sprudlende miljøer.

Ruichen Seals fokuserer også på materiell og funksjonell innovasjon. Modeller som RCS118/119/124-129 Bruk polytetrafluoroetylen (PTFE) eller polyuretan som hovedlegemet, kombinert med Mander Spring RCS129 kan danne et tetningssystem med RCS101, som er egnet for gangmaskiner og tungt hydraulisk utstyr; RCS126-128 optimaliserer lavtrykksforsegling gjennom asymmetrisk V-stykke design og er tilpasset for farmasøytisk og kjemisk industri.

For komplekse arbeidsforhold har RCS120/138 og andre dobbeltvirkende seler integrert støttringsdesign, som er motstandsdyktig mot høyt trykk og forvrengning og tilpasser seg kompakte spor; RCS131 er en O-ring-erstatning, som både er motstandsdyktig mot ekstrudering og kjemisk motstand, og har blitt det foretrukne valget for mat- og farmasøytisk industri. Og RCS116/216 kan raskt reparere gamle sylindere gjennom installasjon av inventar for å redusere driftstidskostnadene.

RCS -serien hjelper kunder med å takle høyt trykk, høyhastighet, etsende medier og spesielle bransjeutfordringer, og forbedre utstyrets pålitelighet og liv.

Produktfunksjoner og applikasjoner:

Stempelstangforseglingssel er egnet for hydrauliske sylindere og sylindere, ingeniørkjøretøyer, landbruksmaskiner, kraner og marin hydraulisk utstyr, maskinverktøy.

Brukes i tunge industrielle maskiner, presser, kjemisk industri, hurtigoljesylindere og posisjoneringsmaskiner matindustri, farmasøytisk industri.

Fordeler

Stempelstangforseglings tetninger er innebygd i sporet stabilt, med et bredt temperaturområde, utmerket statisk og dynamisk tetningsytelse, og sterk gjenvinningsoljeutvinningsevne under dynamiske forhold. Lav friksjon, ingen krypende, høy slitestyrke, lave statiske og friksjonsverdier, bare god anti-Ekstramasjonsytelse, god termisk ledningsevne og et bredt temperaturområde.

Passer for gamle stempelstenger, åpen type enkel å installere kryping.

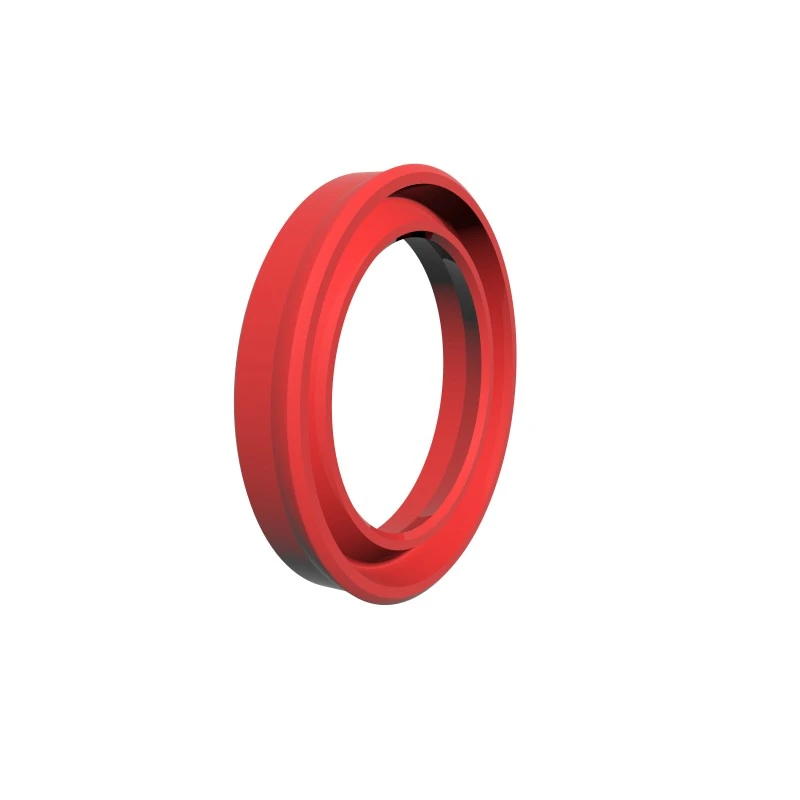

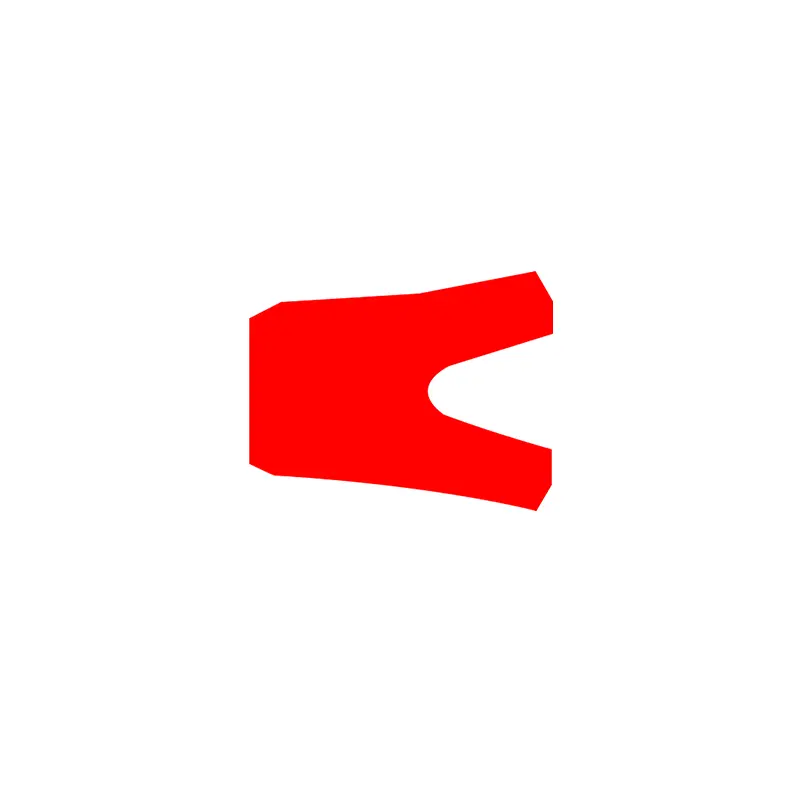

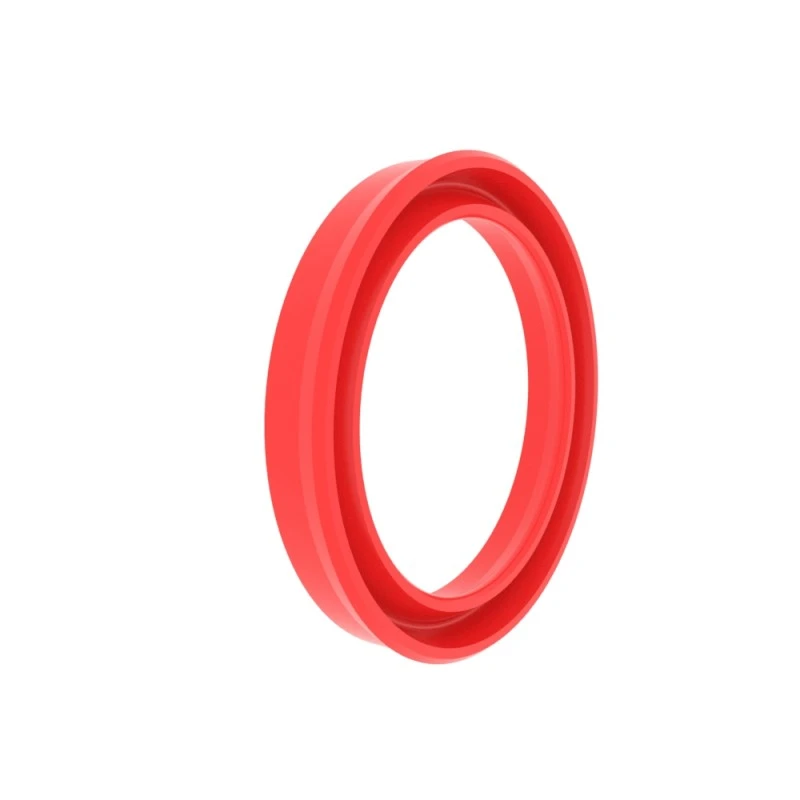

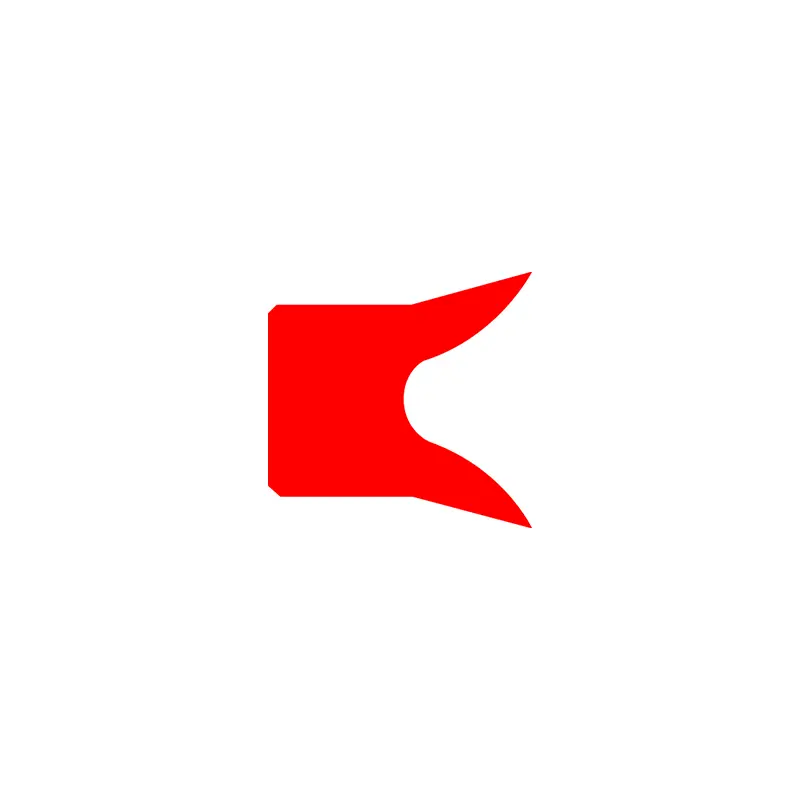

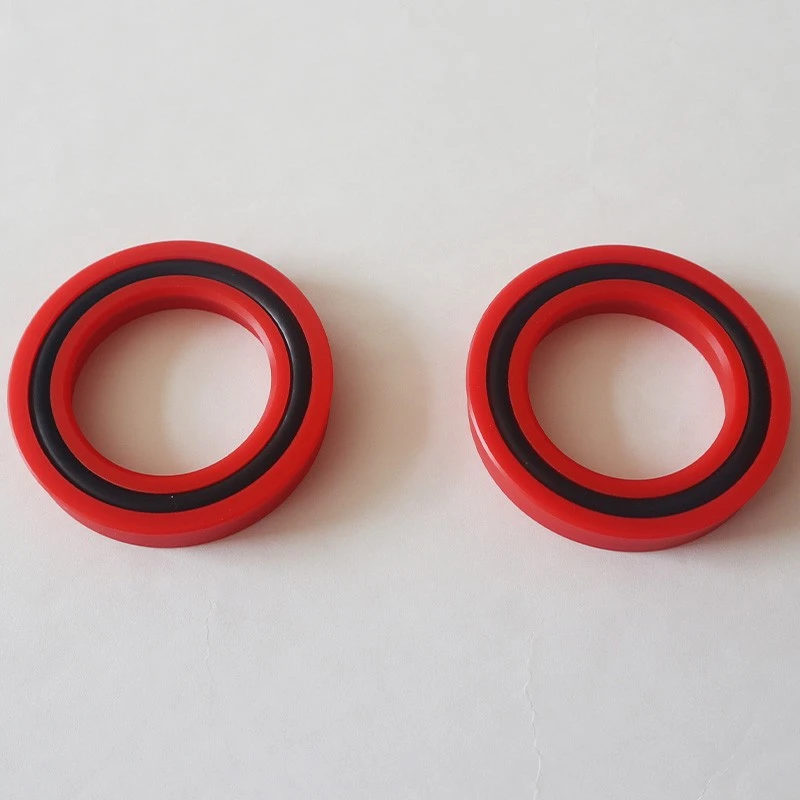

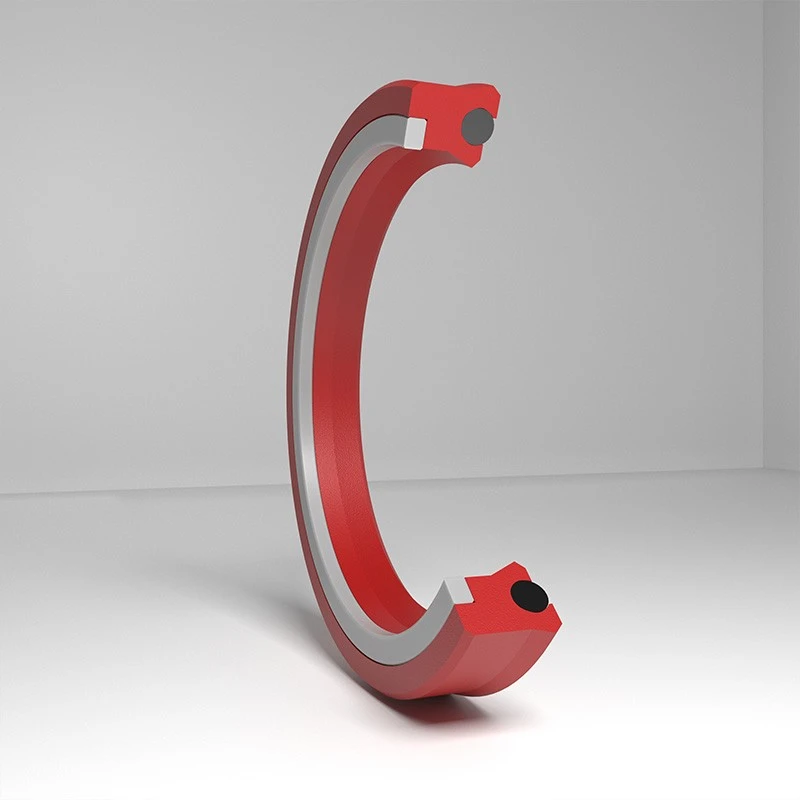

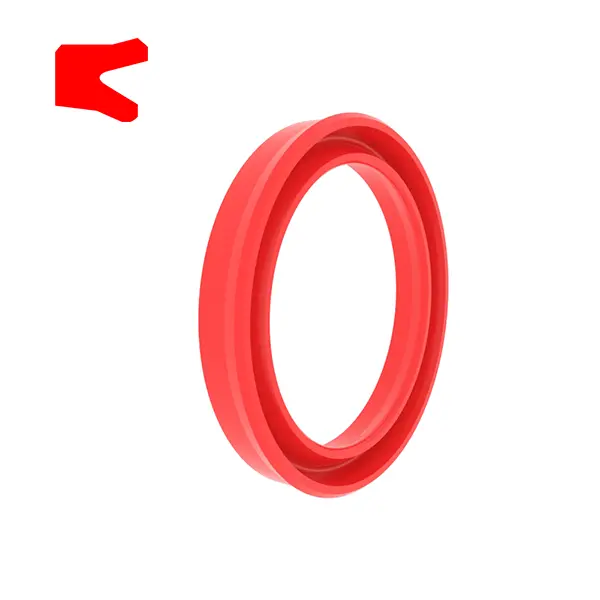

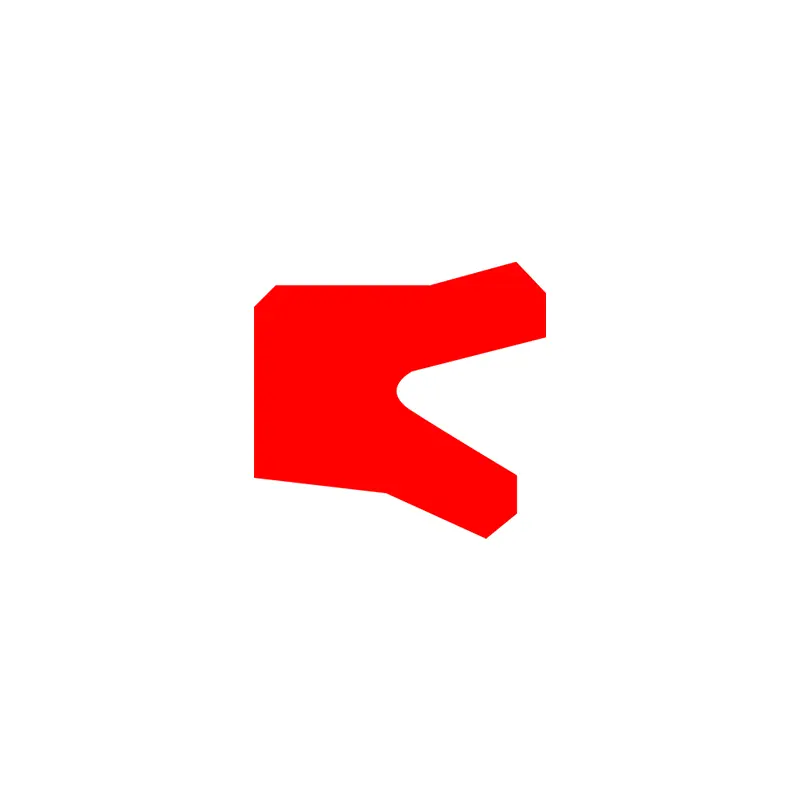

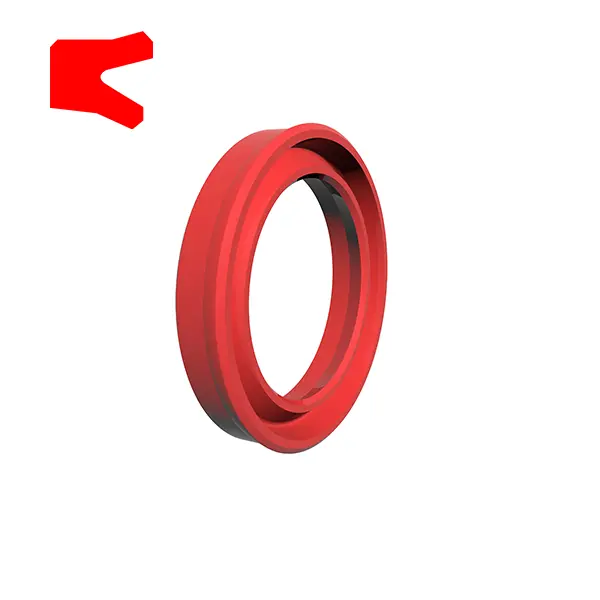

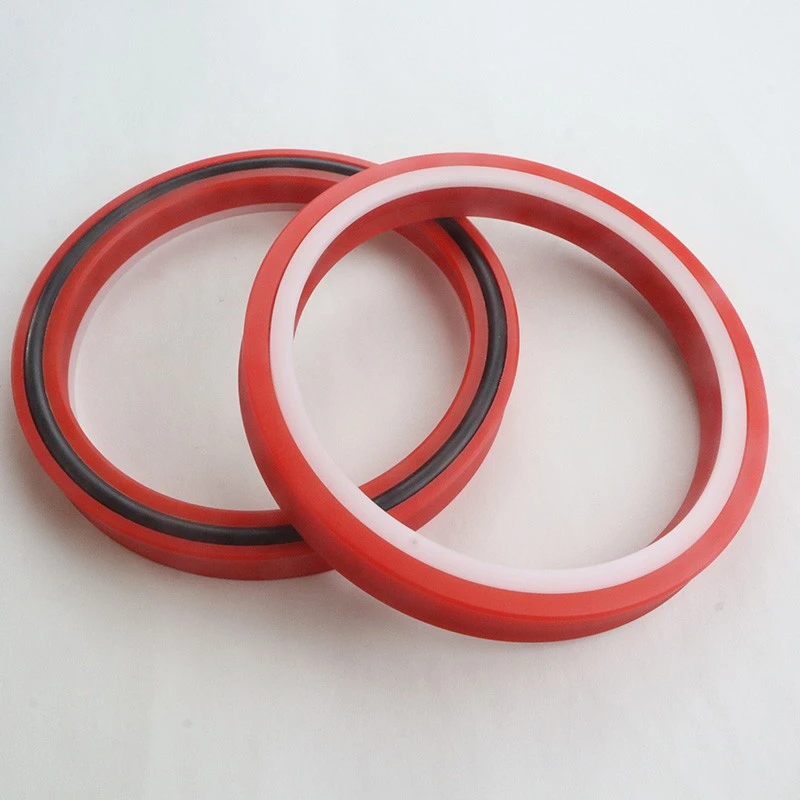

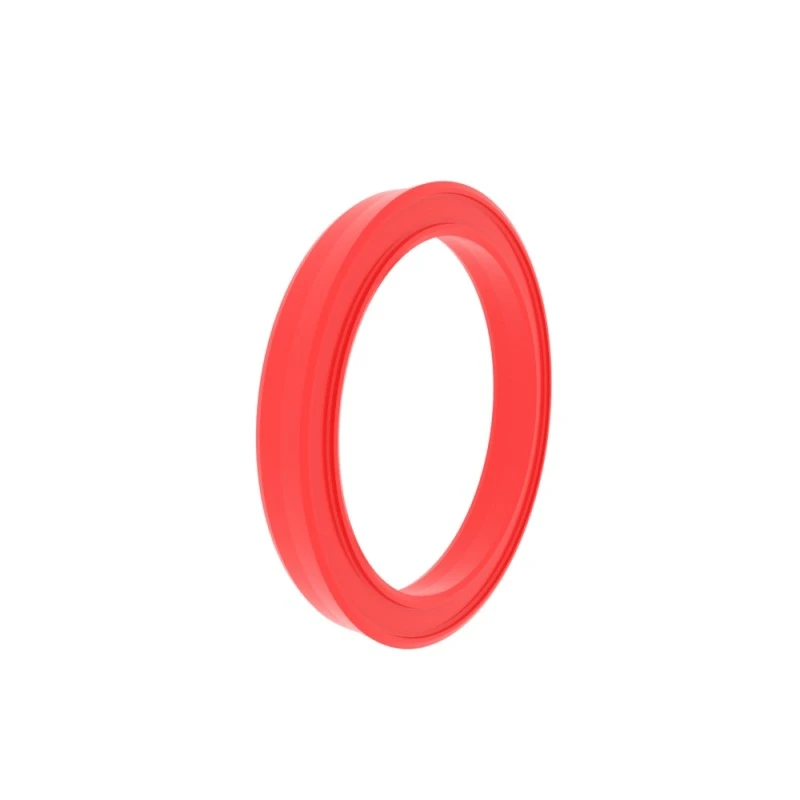

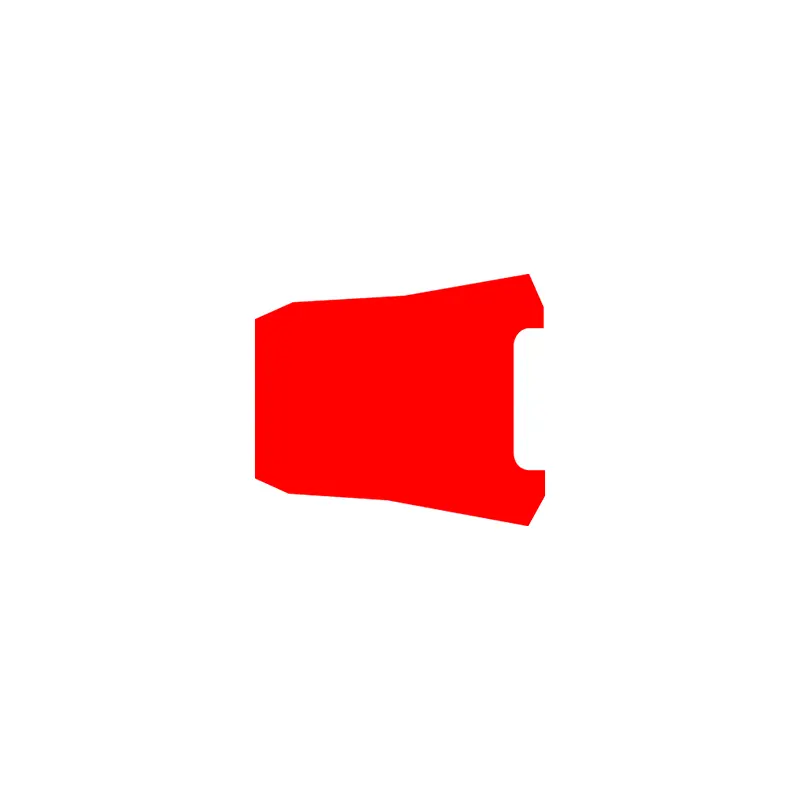

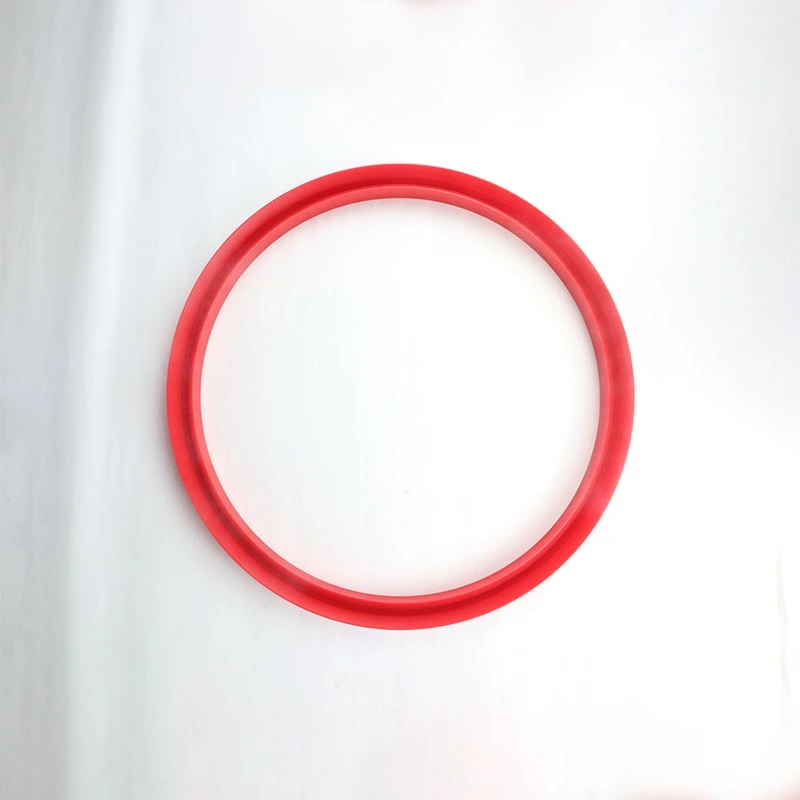

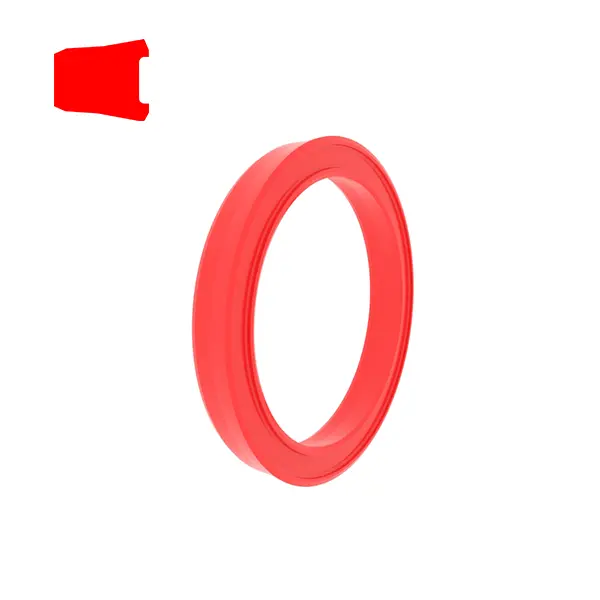

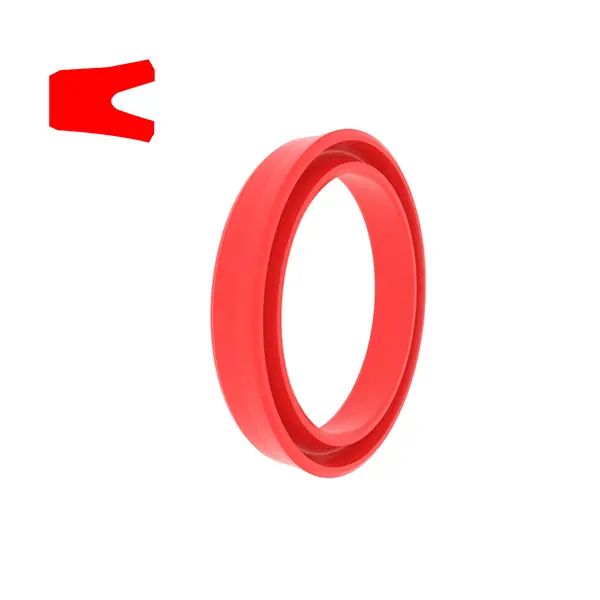

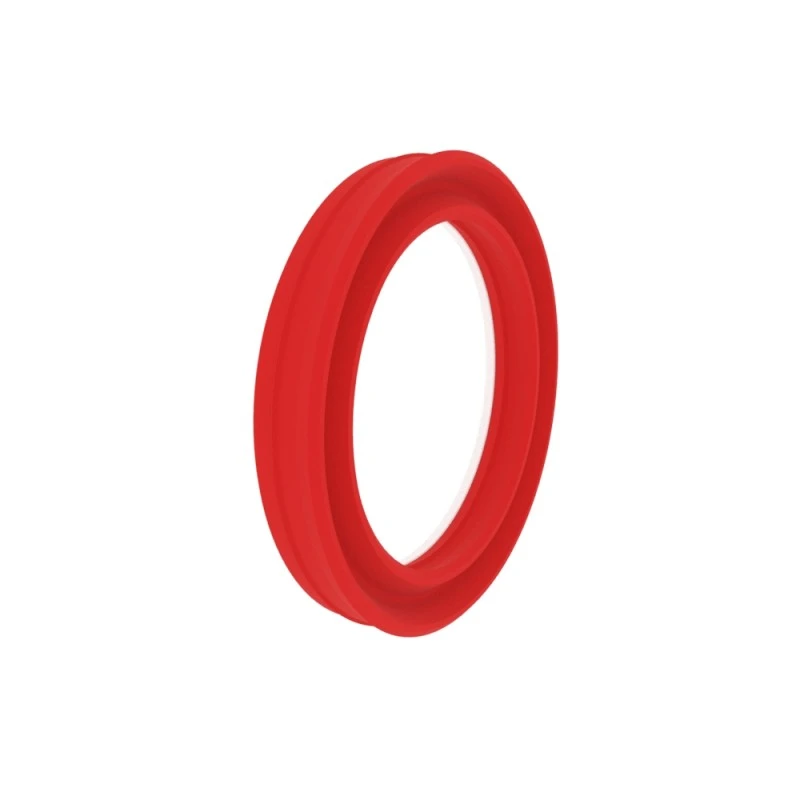

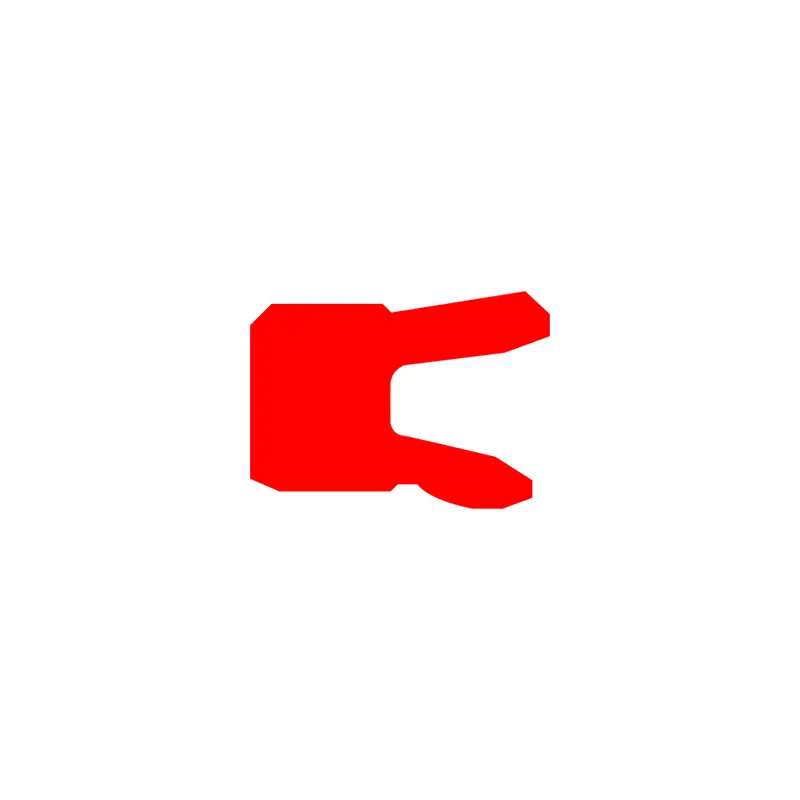

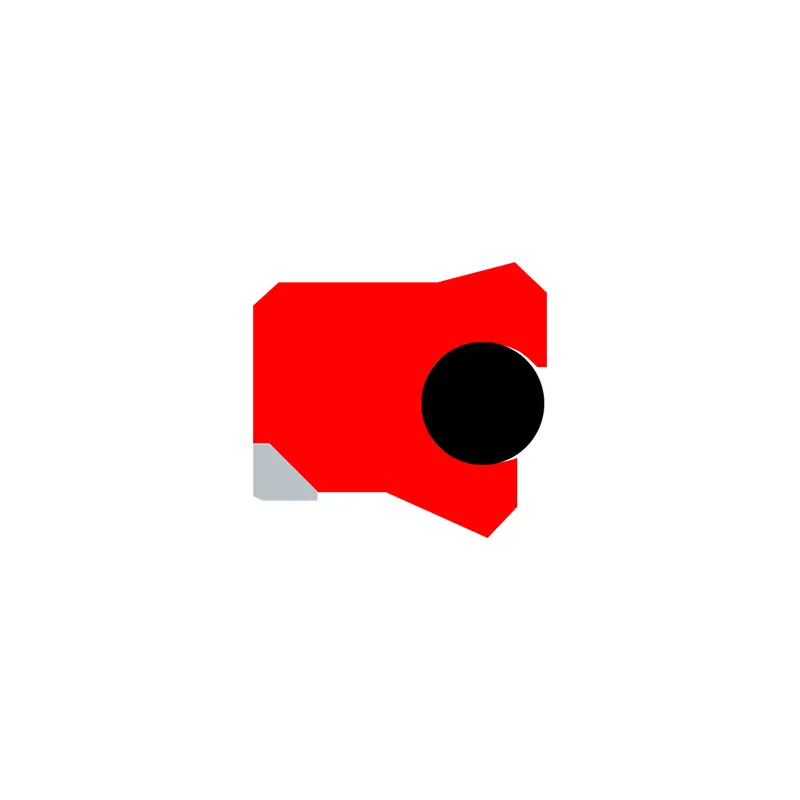

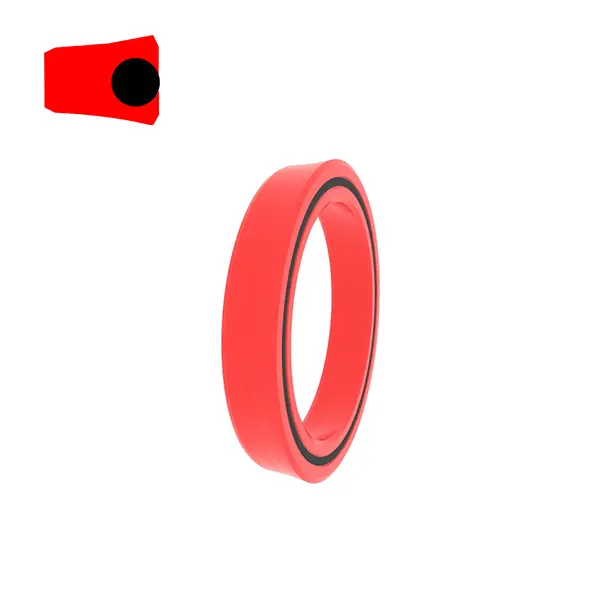

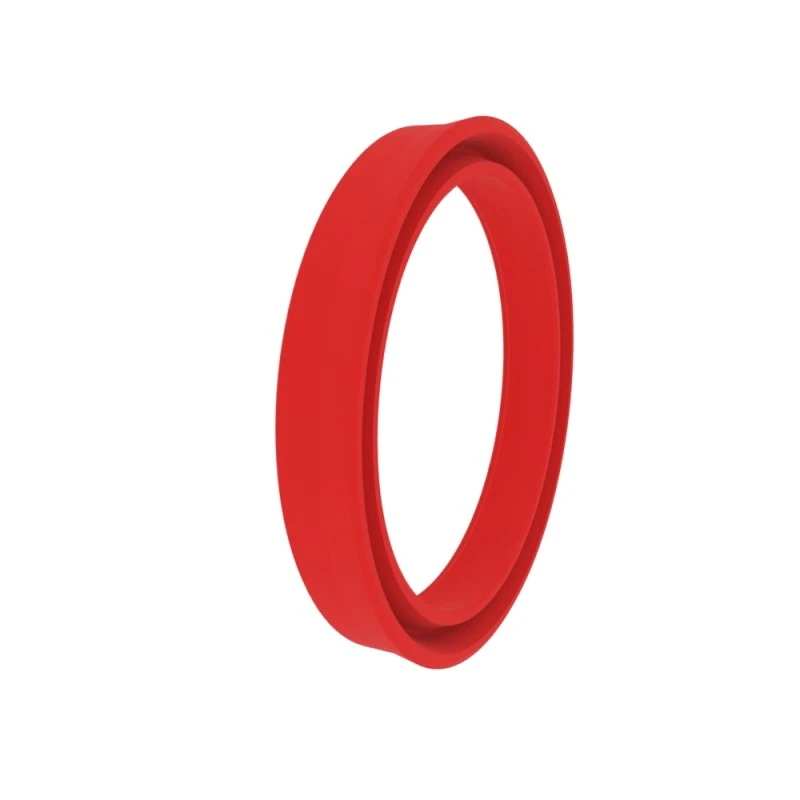

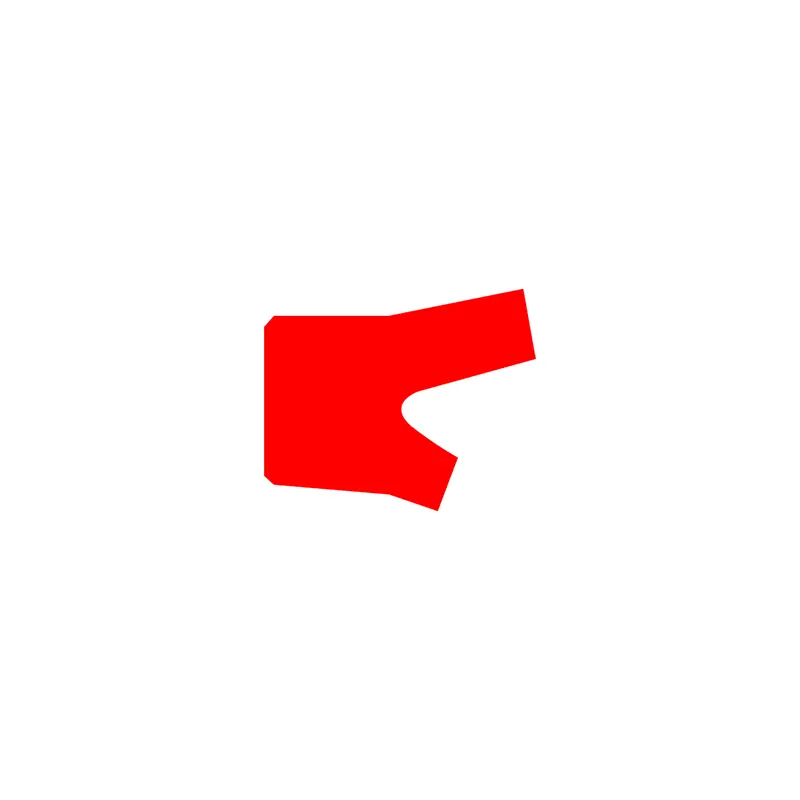

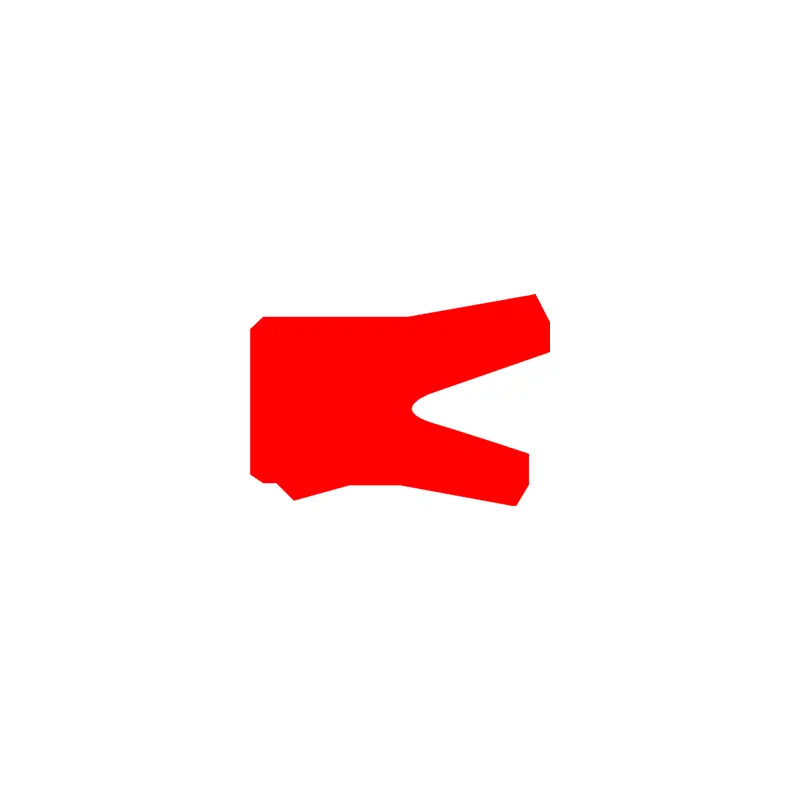

RCS101

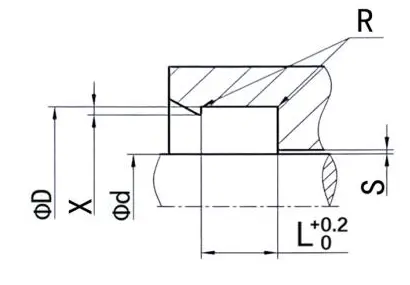

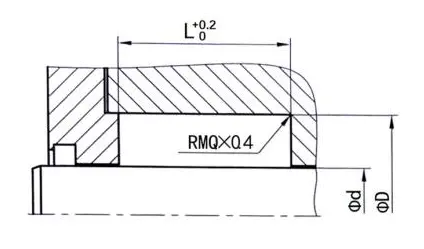

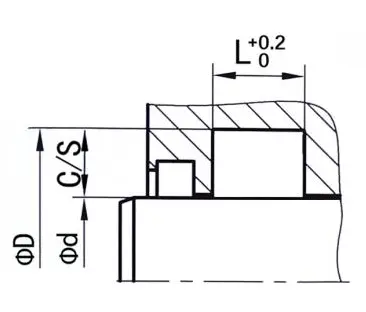

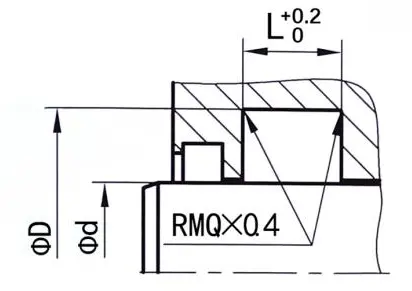

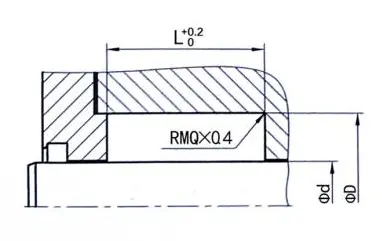

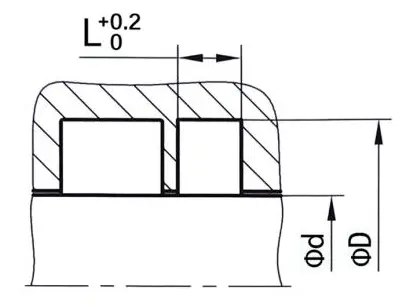

Bestillingsstørrelse
Φd ...... ytre diameter
Φd ...... indre diameter
L ...... sporbredde

Bestillingseksempel

Modell: RCS101

Sporstørrelse: 100x115x10

Materiale: RC-PU-H

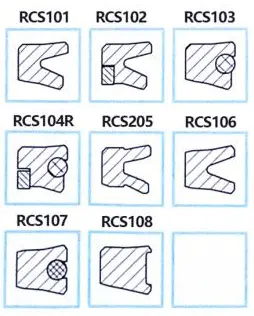

Tetningstype: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Hovedpåføring: Passer for hydrauliske og pneumatiske sylindere
Fordeler: Stabil innebygging i sporet, bredt temperaturområde, utmerket statisk og dynamisk tetningsytelse, sterk gjenværende oljeekstraksjonsevne under dynamiske forhold.
Materiale: Polyuretan, gummi

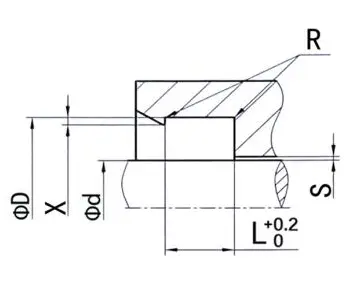

Forseglingseksempler	Følgende er standard spordimensjoner (støvforseglinger av alle størrelser innenfor størrelsesområdet kan produseres)
		Φd	Φd	L	c/s	Maksimal ekstruderingsgap
						100bar	250bar	400bar
		5-24.9	Φd+8	6.3	4	0.50	0.35	0.25
		25-49.9	Φd+10	8	5	0.50	0.35	0.25
		50-149.9	Φd+15	10	7.5	0.50	0.35	0.25
		150-229.9	Φd+20	14	10	0.50	0.35	0.25
		300-499.9	Φd+25	17	12.5	0.50	0.35	0.25
		500-699.9	Φd+30	25	15	0.50	0.35	0.25
		＞ 700	Φd+40	32	20	0.60	0.40	0.30
		＞ 1000	Φd+50	40	25	0.70	0.50	0.40

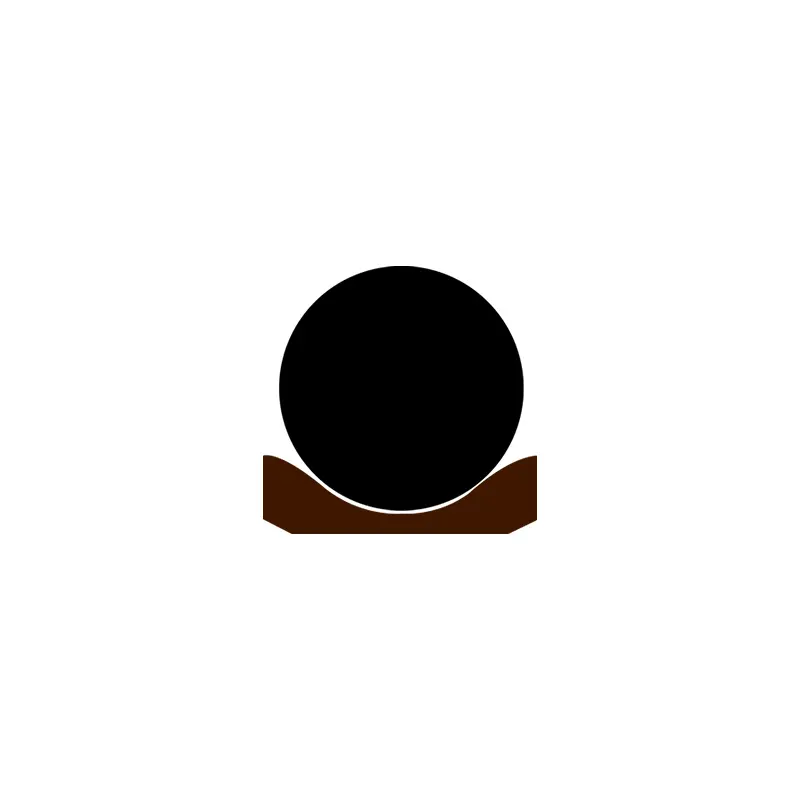

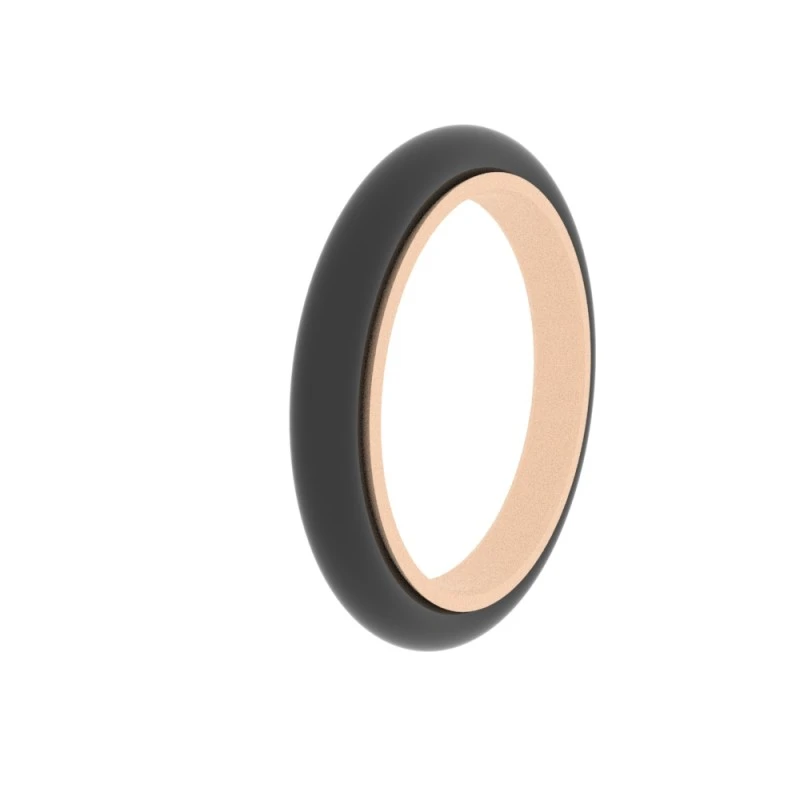

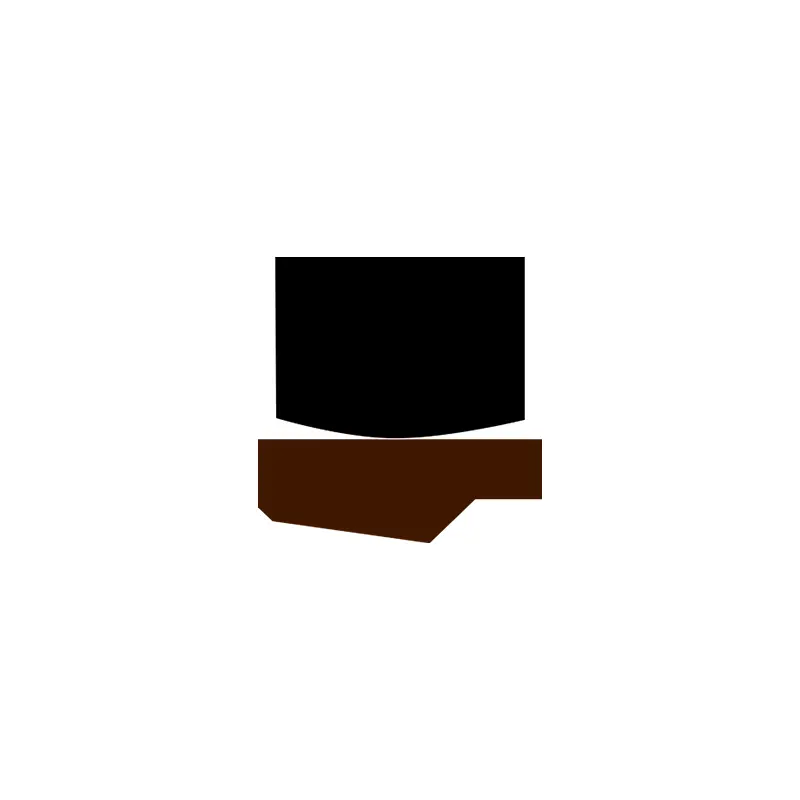

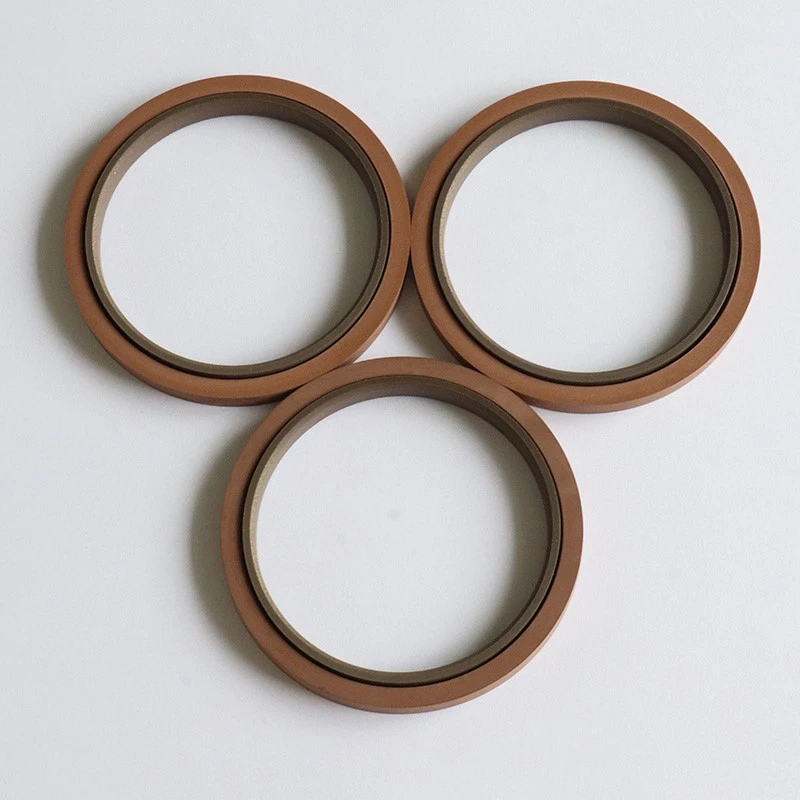

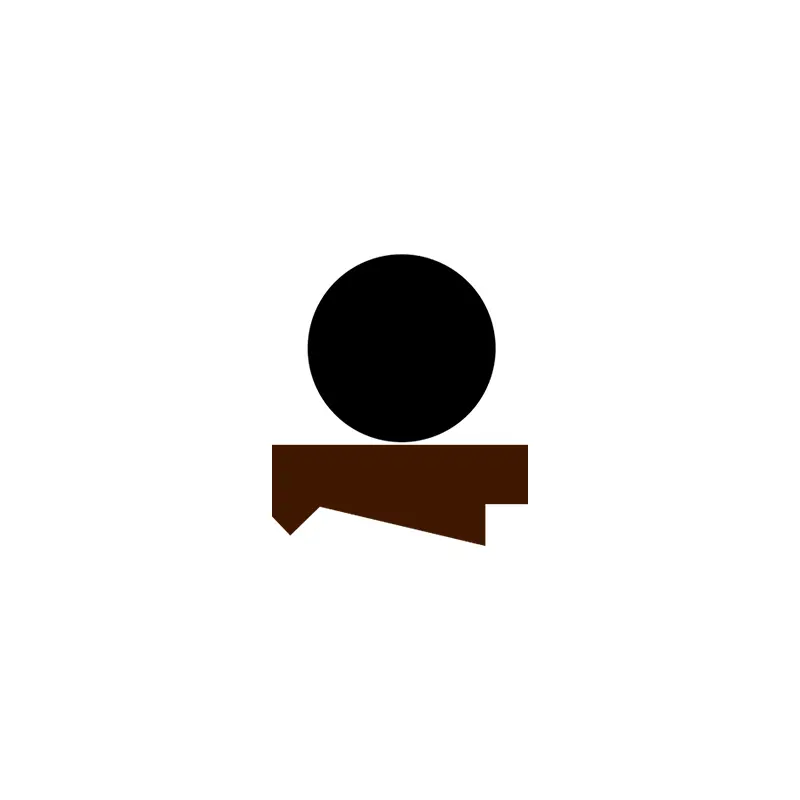

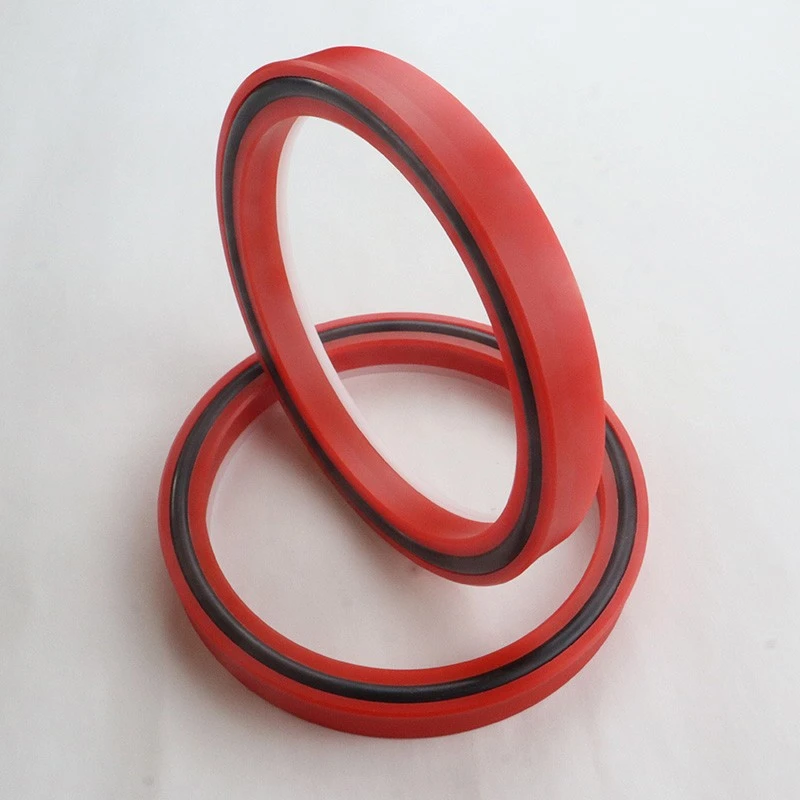

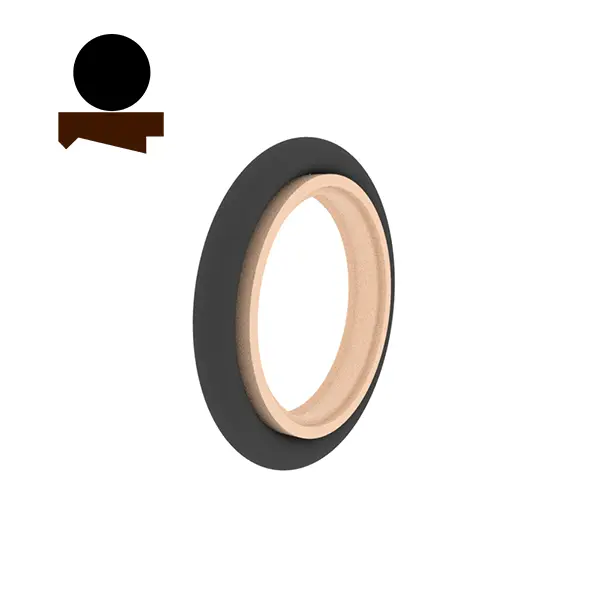

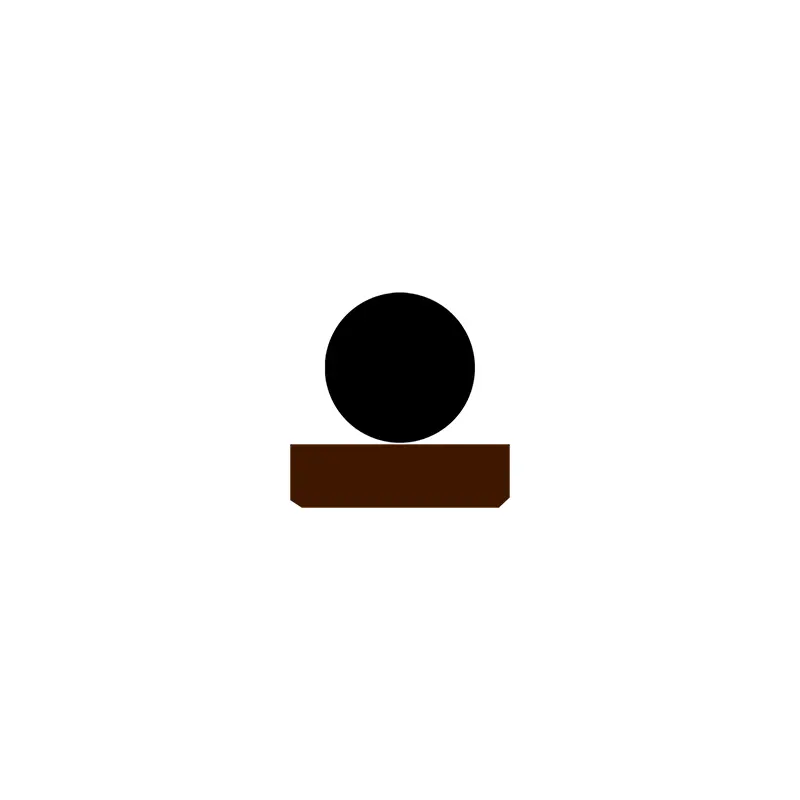

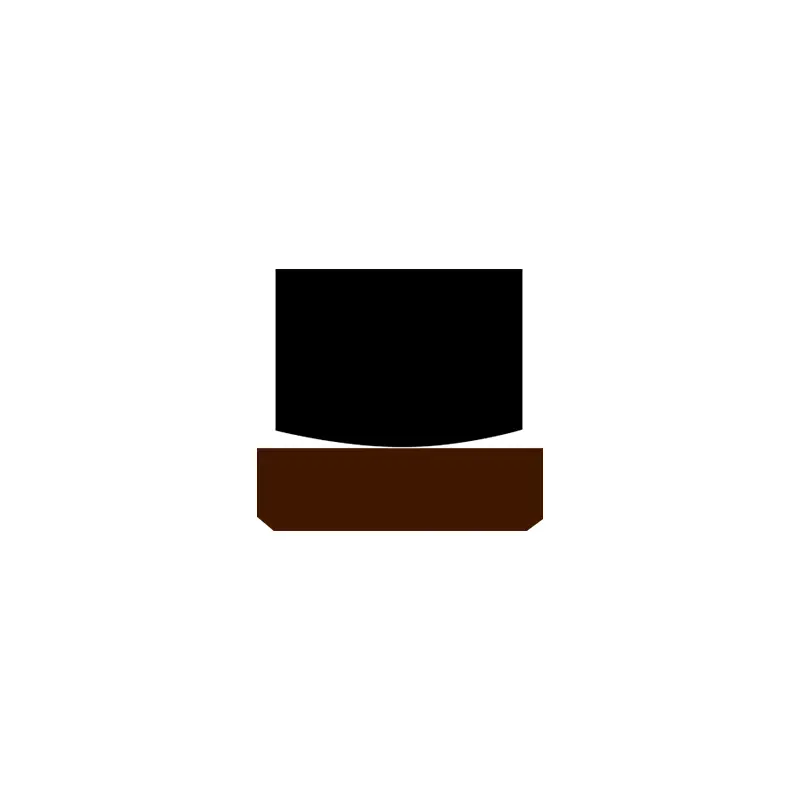

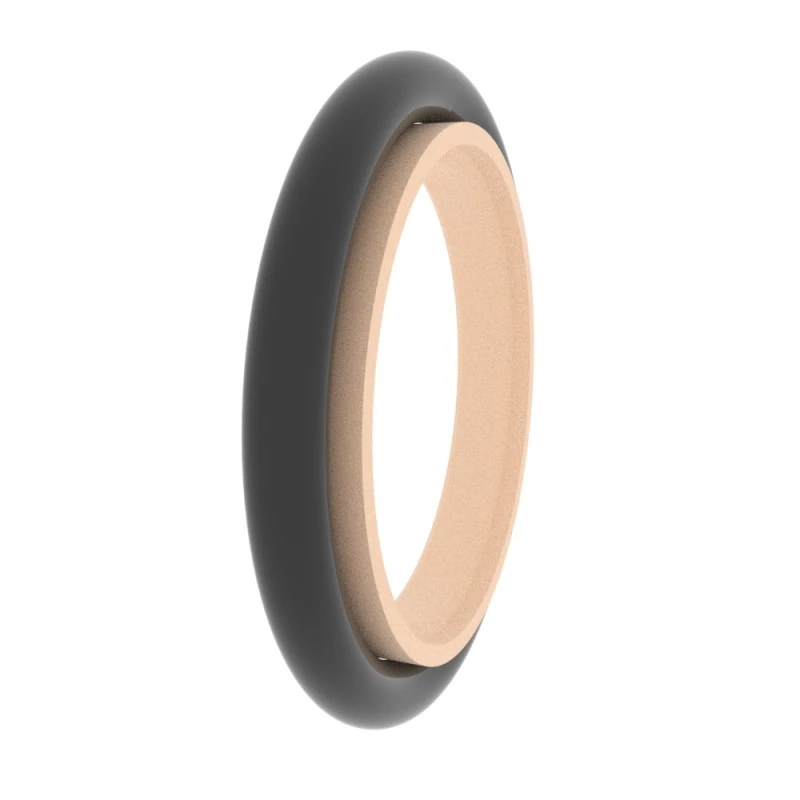

RCS109
Bestillingsstørrelse
Φd ...... ytre diameter
Φd ...... indre diameter
L ...... sporbredde

Bestillingseksempel

Modell: RCS109

Sporstørrelse: 100x115.1x6.3

Materiale: PTFE3+NBR

Tetningstype: RCS109
Hovedprogram: Ingeniørkjøretøyer, landbruksmaskiner, kraner, marine hydrauliske utstyr, maskinverktøy.
Fordeler: Lav friksjon, ingen kryp, høy slitestyrke, bare god anti-Ekstramasjonsytelse, god termisk ledningsevne, stabil innebyggingsspor, bredt temperaturområde.
Materiale: tetrafluoroetylen, nitrilgummi eller fluortegummi

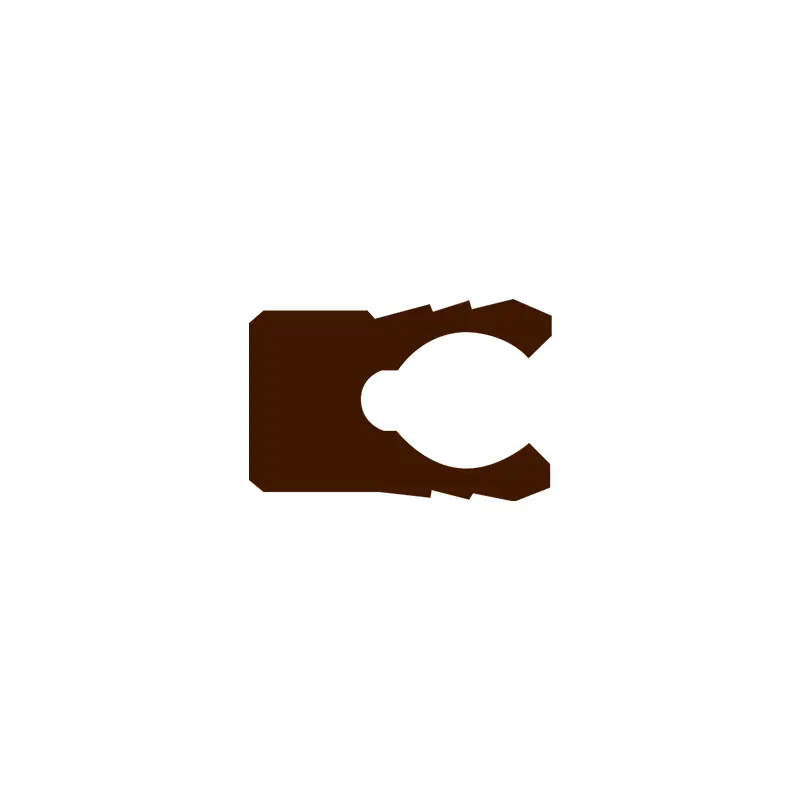

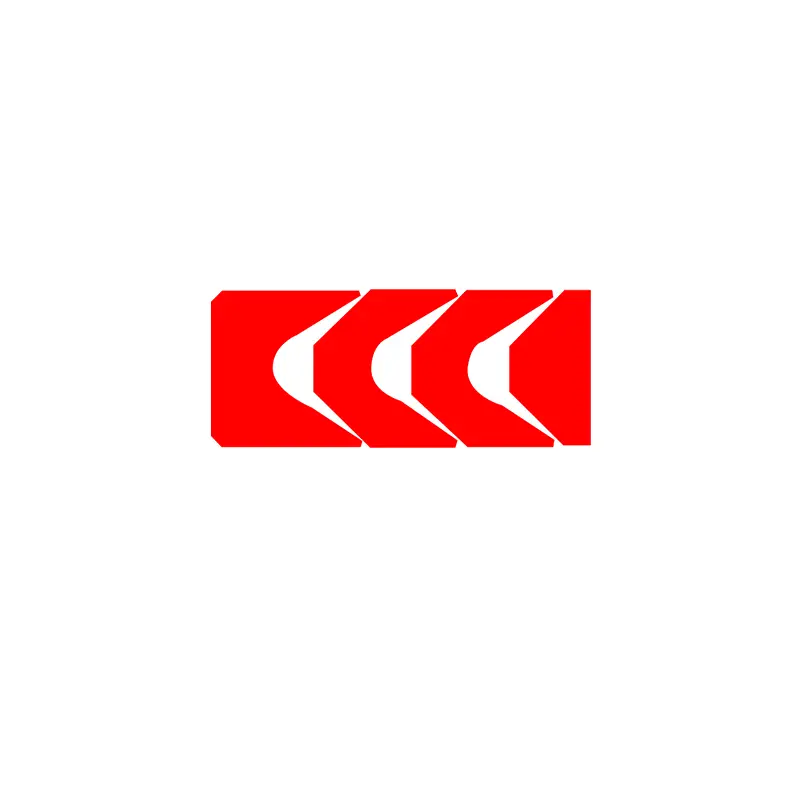

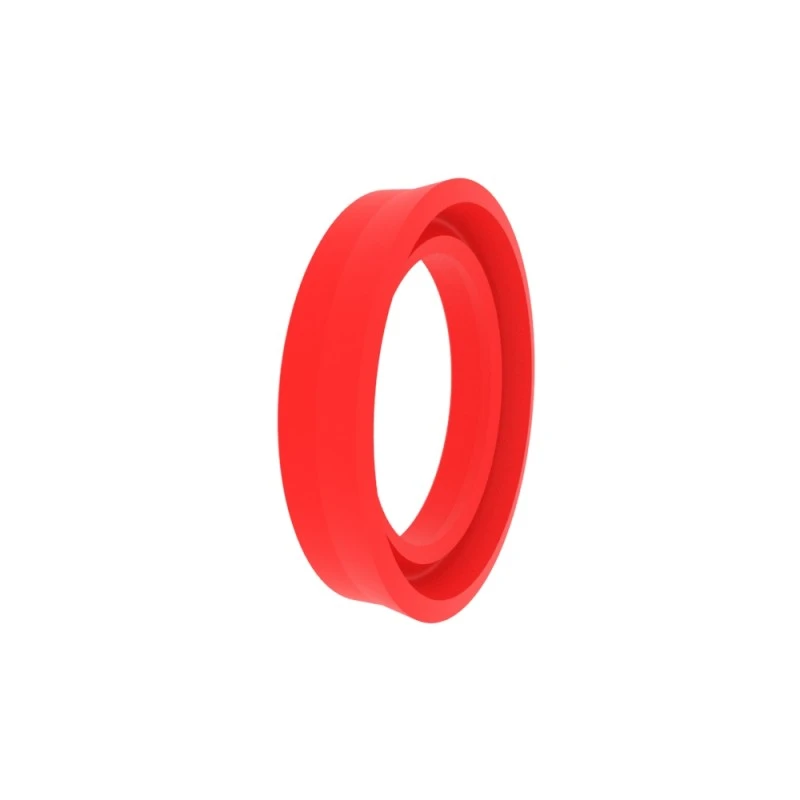

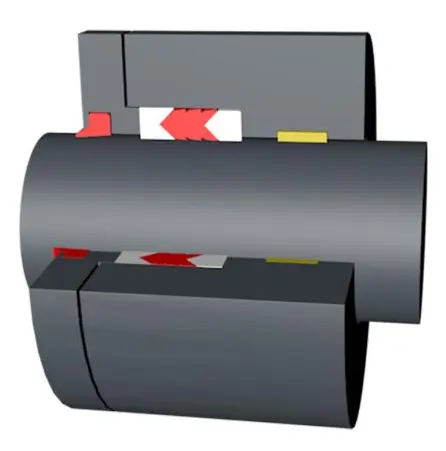

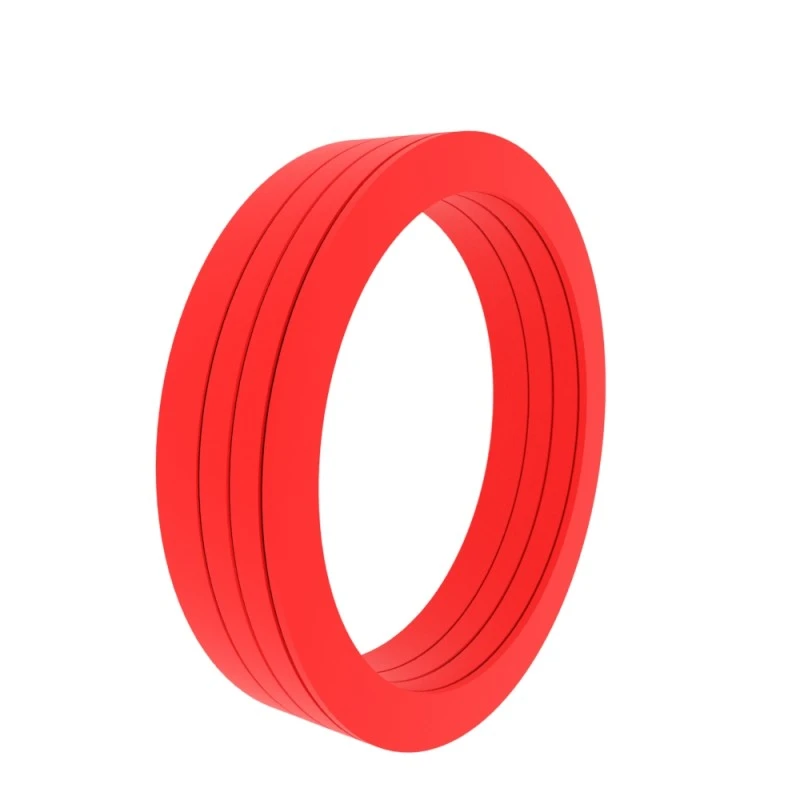

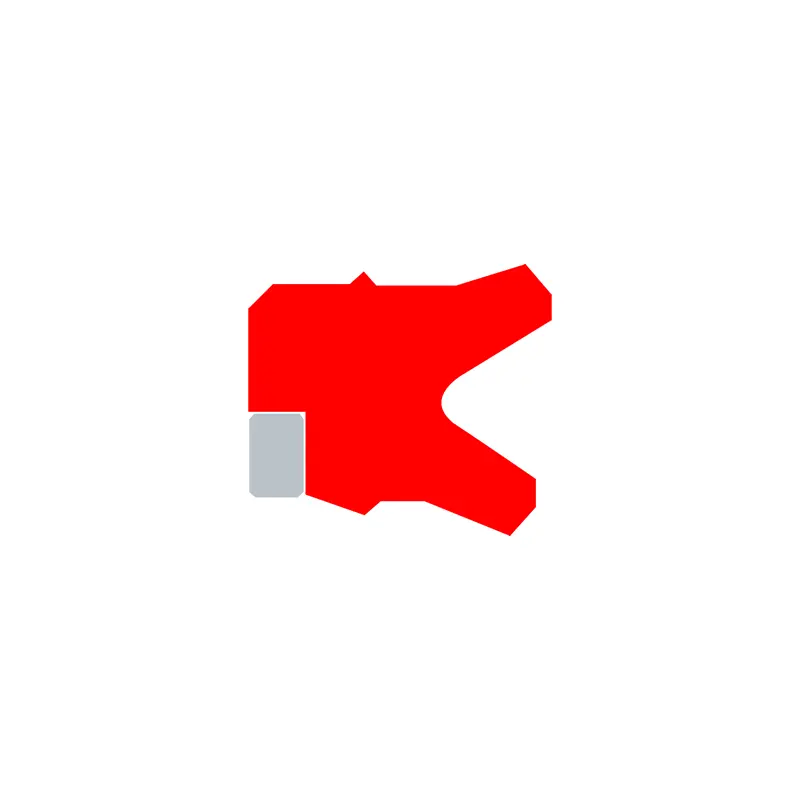

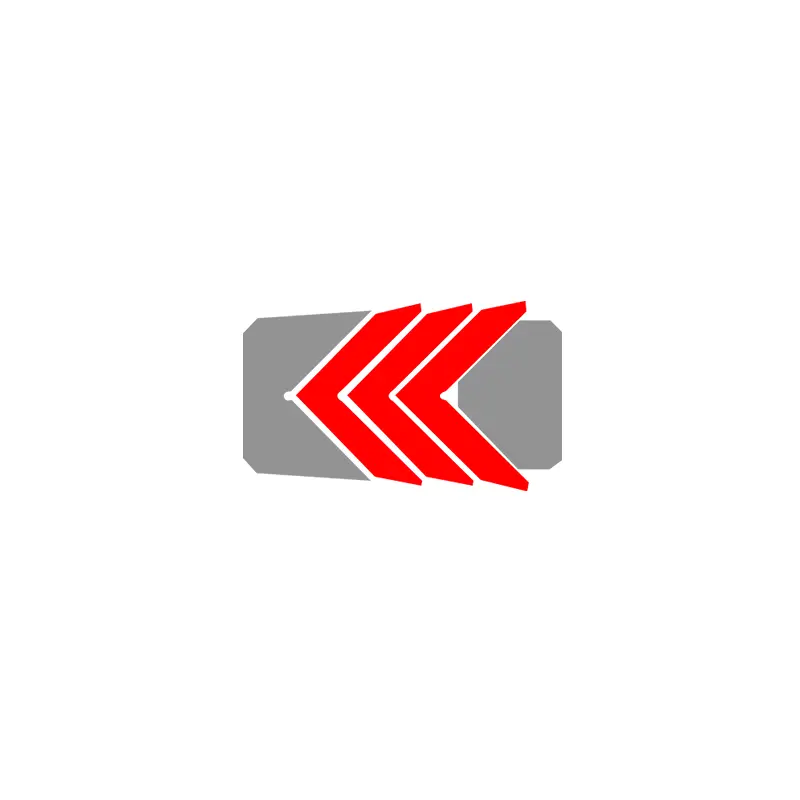

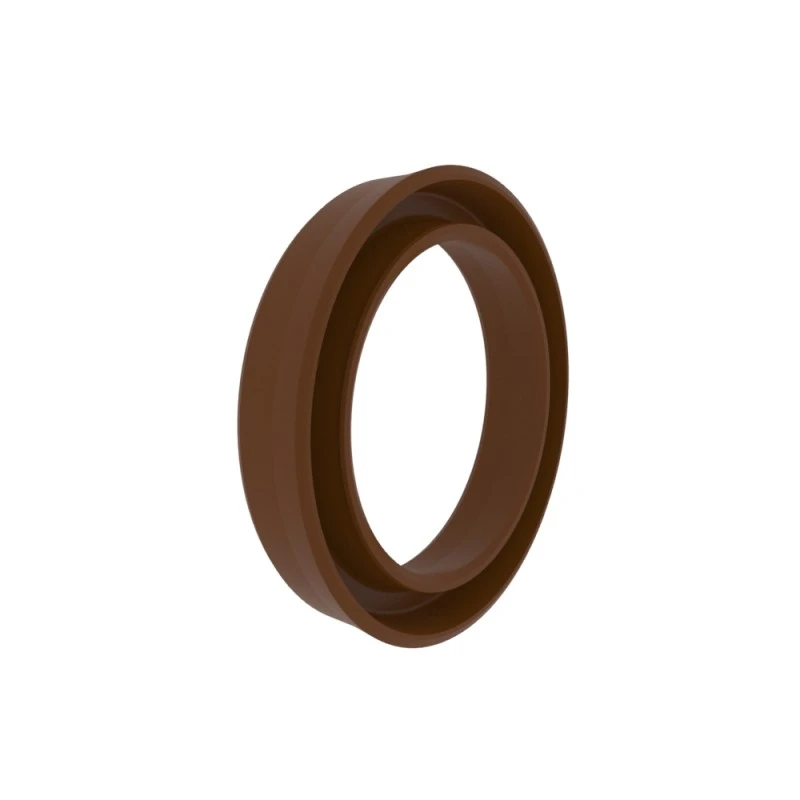

RCS110-112
Bestillingsstørrelse
Φd ...... ytre diameter
Φd ...... indre diameter
L ...... sporbredde

Bestillingseksempel

Modell: RCS110-112

Sporstørrelse: 100x120x32

Materiale: RC-Pu-H+POM

Tetningstype: RCS110-112, RCS126-128
Hovedapplikasjon: For tunge industrielle maskiner, presser
Fordeler: Passer for gamle stempelstenger, åpen type enkel å installere Creeper
Materiale: Polyuretan, polyoksymetylen, nylon

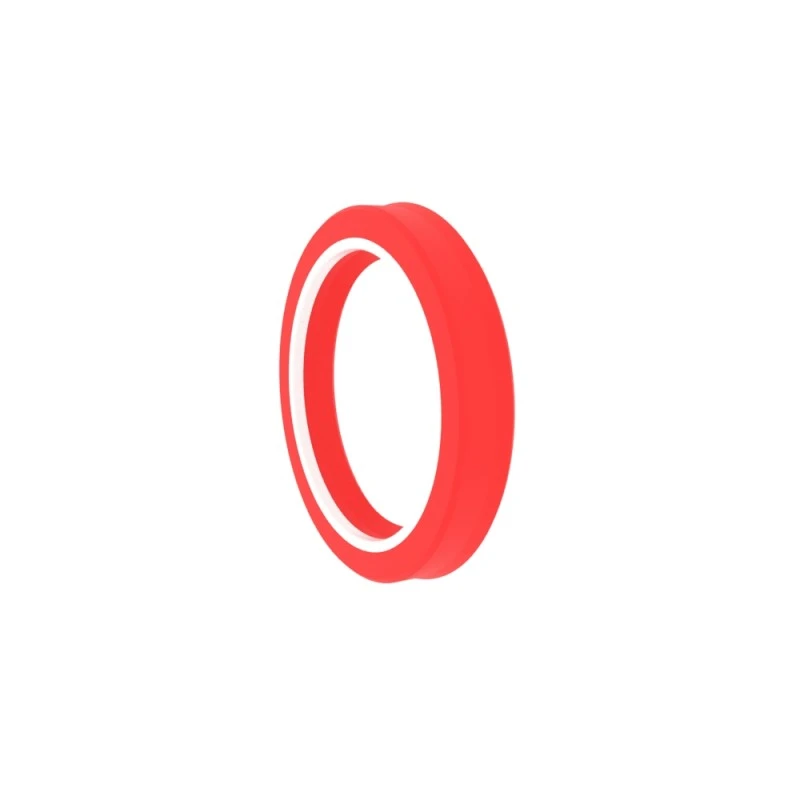

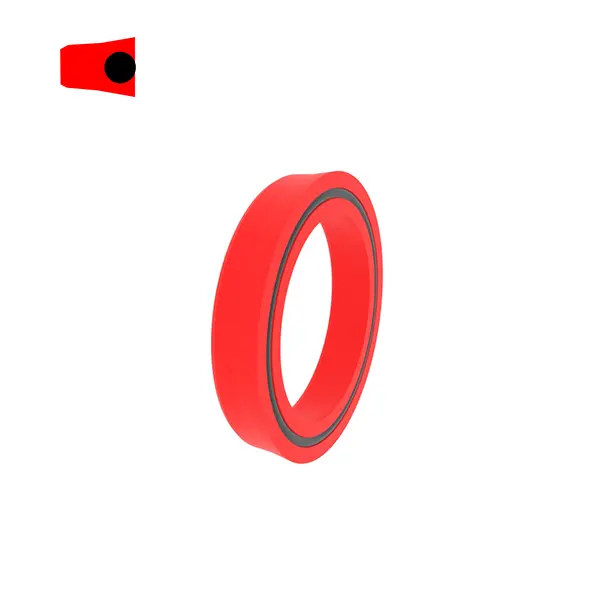

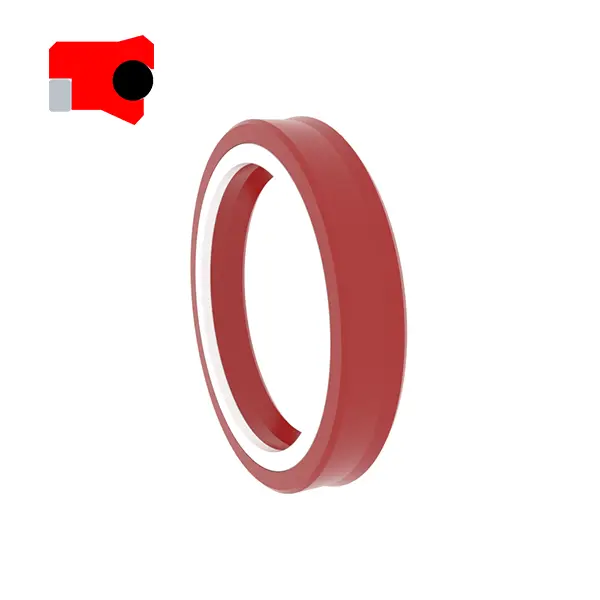

RCS119

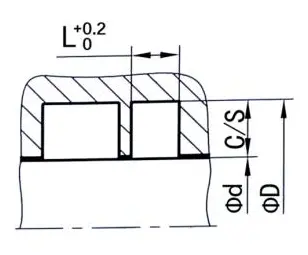

Bestillingsstørrelse
Φd ...... ytre diameter
Φd ...... indre diameter
L ...... sporbredde

Bestillingseksempel

Modell: RCS119

Sporstørrelse: 100x109.4x7.1

Materiale: PTFE2+NBR

Tetningstype: RCS119
Hovedapplikasjon: Kjemisk industri, raske sylindere og posisjoneringsmaskiner. Matindustri, farmasøytisk industri.
Fordeler: Resistent mot høye temperaturer og forskjellige kjemiske medier, lav friksjonskoeffisient, ingen kryp, gode tørrfriksjonsegenskaper, lave statiske og friksjonsverdier.
Materiale: PTFE+bladfjær
