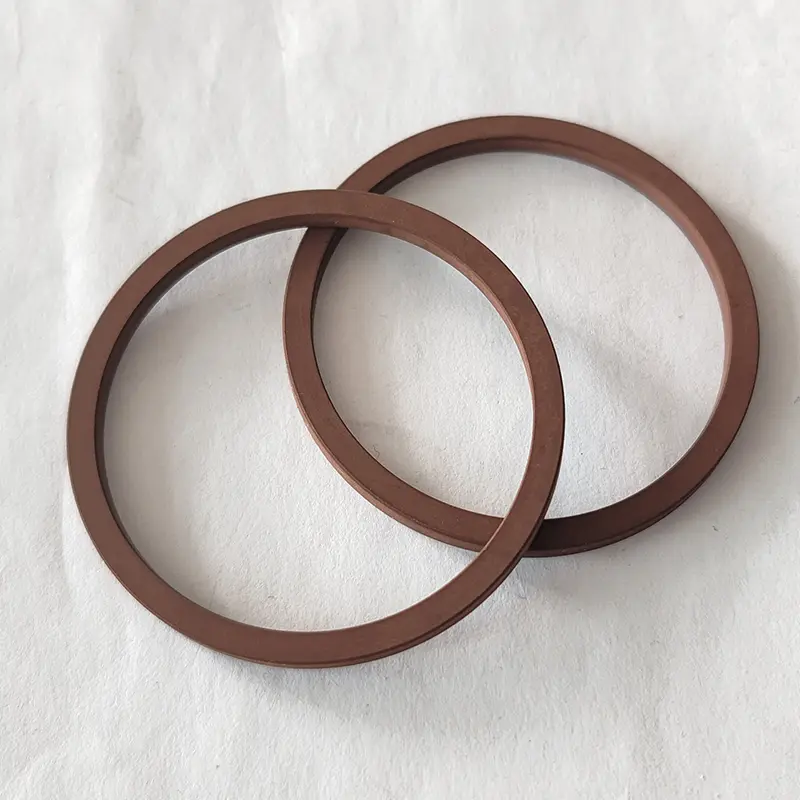

Snur statiske seler

Vi tilbyr et komplett spekter av å snu statiske tetningsløsninger, som dekker standard generelle formål og spesielle produkter med høyt trykk. RCFL106/102 og RCK126 er grunnleggende modeller med enkel struktur og bred anvendelse; RCS130/131 og RCFL108 vedtar installasjonsdesign for ekstrudering ytre diameter for å sikre stabiliteten til innebygging av spor; RCK120/127 og andre lignende serieprodukter oppnår samme pålitelighet gjennom installasjon av ekstrudering indre diameter.

Som svar på flensforseglingsbehov, kan RCF110 og RCR118 bære trykk i begge retninger, og trykkretningen må indikeres når du bestiller. Produktlinjen dekker helt lavtrykk til arbeidsforhold med høyt trykk, og materialet er slitasjebestandig og korrosjonsbestandig, og er mye brukt i hydrauliske systemer, rørledningstilkoblinger og tetning av industrielt utstyr.

Produktfunksjoner og applikasjoner:

Søknad: Generelt formål, ID Seal, OD Seal, Axial Seal

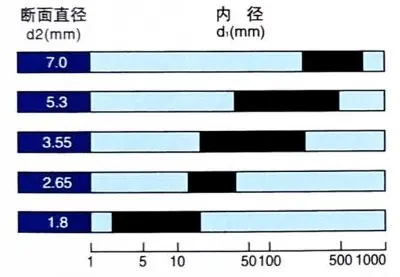

O-ring spesifikasjoner og spor

Bestillingsstørrelse

Φd1 ...... indre diameter

Φd2 ...... seksjonsdiameter

Bestillingseksempel

Modell: RCFL106

Indre diameter seksjonsdiameter: 14x1.8

Materiale: NBR

Søknad

Trykk fra innsiden: O-ring komprimeres fra utvendig diameter

Trykk utenfra: O-ring komprimeres fra innsiden av diameter

O-ringer har presise produksjonstoleranser. De tillatte toleransene er standardisert i henhold til DIN3771 og ISO3601/1 (tverrsnittsdiameter opp til 7mm, indre diameter opp til 670 mm). De tilsvarende toleransene er vist i følgende tabell.

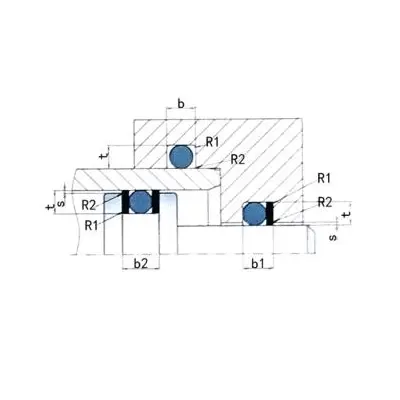

Sporstørrelse

Del D2	Groove dybde t						Groove Width Unit: MM (+0,20)			Radius R1 mm
mm	Statisk		Dynamic (hydraulikk)		Dynamic (pneumatisk)		b Ingen støttring	B1 1 beholder ring	B2 2 Beholder ringer
1.00	0.65	± 0,05	0.75	± 0,02	0.80	± 0,02	1.4	2.4	3.4	0.2-0.4
1.50	1.05		1.20		1.25		2.0	3.0	4.0	0.2-0.4
1.80	1.30		1.45		1.55		2.4	3.4	4.4	0.2-0.4
2.00	1.50		1.65		1.75		2.7	3.7	4.7	0.2-0.4
2.50	1.95		2.10		2.20		3.4	4.9	6.4	0.2-0.4
2.65	2.05		2.25		2.35		3.6	5.1	6.6	0.2-0.4
3.00	2.40		2.55		2.70		4.2	5.7	7.2	0.2-0.4
3.50	2.80	± 0,07	3.05	± 0,05	3.20	± 0,05	4.8	5.3	7.8	0.3-0.6
3.55	2.85		3.10		3.25		4.8	6.3	7.8	0.3-0.6
4.00	3.25		3.50		3.65		5.4	6.9	8.4	0.3-0.6
5.00	4.15	± 0,10	4.45		4.65		6.8	8.8	10.8	0.3-0.6
5.30	4.40		4.70		4.90		7.2	9.3	11.2	0,6-1,0
7.00	5.85		6.25		6.55		9.6	12.1	14.6	0,6-1,0
8.40	7.10		7.50		7.90		12.9	13.4	15.6	0,6-1,0
