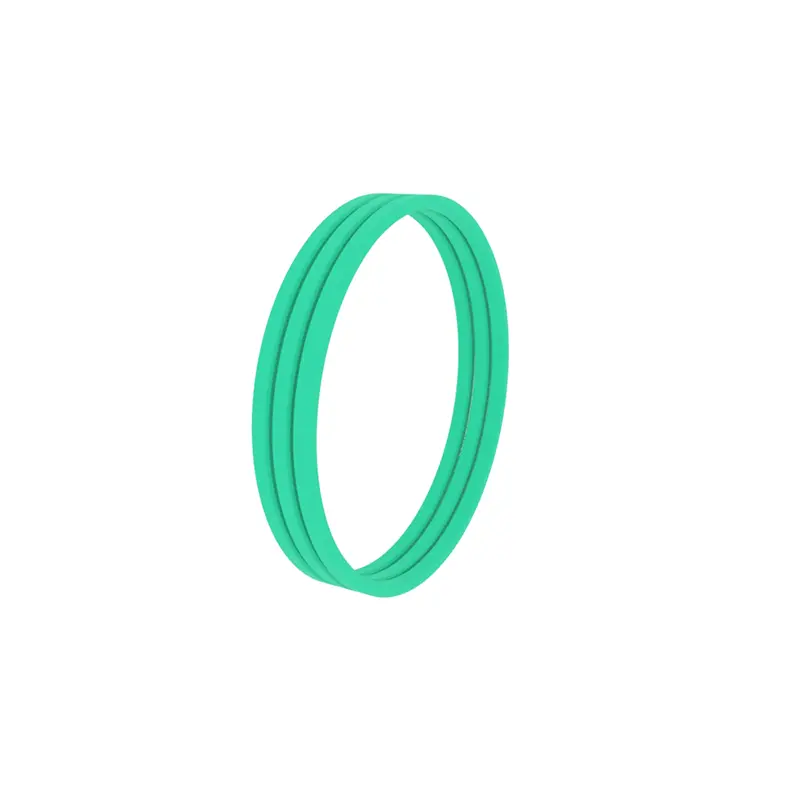

Snu tetningsguide ring

Ruichen Seals gir et komplett spekter av vending av tetningsveiledninger, som dekker stempel- og stempelstangveiledningskravene til oljesylindere/sylindere, egnet for lukket sporinstallasjon, og støtter fleksibelt utvalg av åpen/ikke-åpent. Vi ser frem til å etablere langsiktige samarbeidsforhold til nye og gamle kunder, og gi deg de siste fabrikkprisene og tilpassede løsninger.

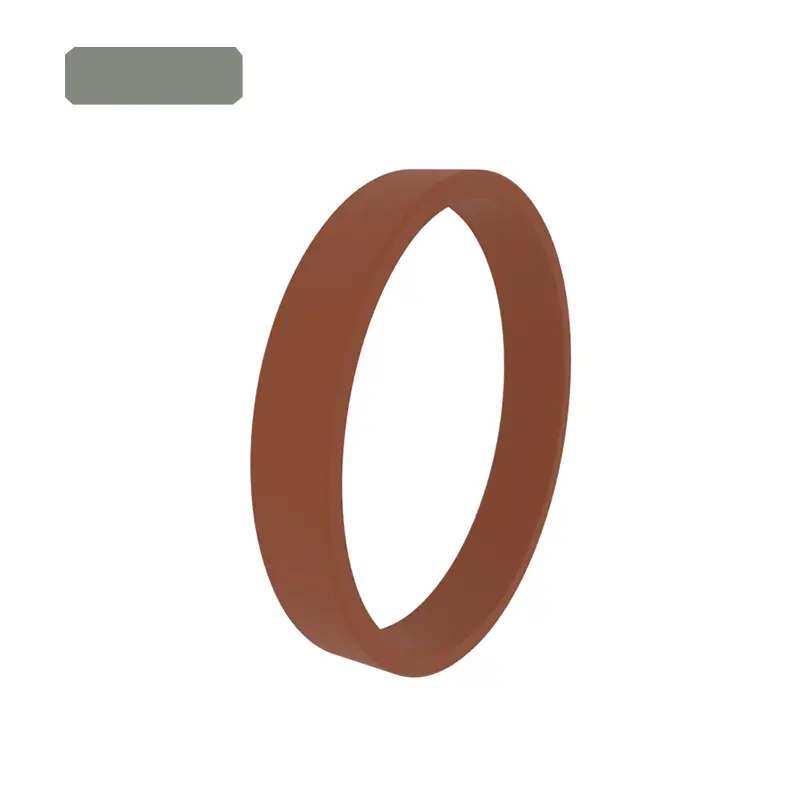

Vår vendingsguide -ring er mye brukt i hydrauliske sylindere, pneumatiske systemer, industrielle maskiner og andre felt. Vi kan tilby tilpassede løsninger i henhold til kundenes behov for å forbedre driftseffektiviteten til utstyret og forsegle påliteligheten. I henhold til forskjellige egenskaper har vi delt den svingete selguide -ringen til forskjellige modellserier.

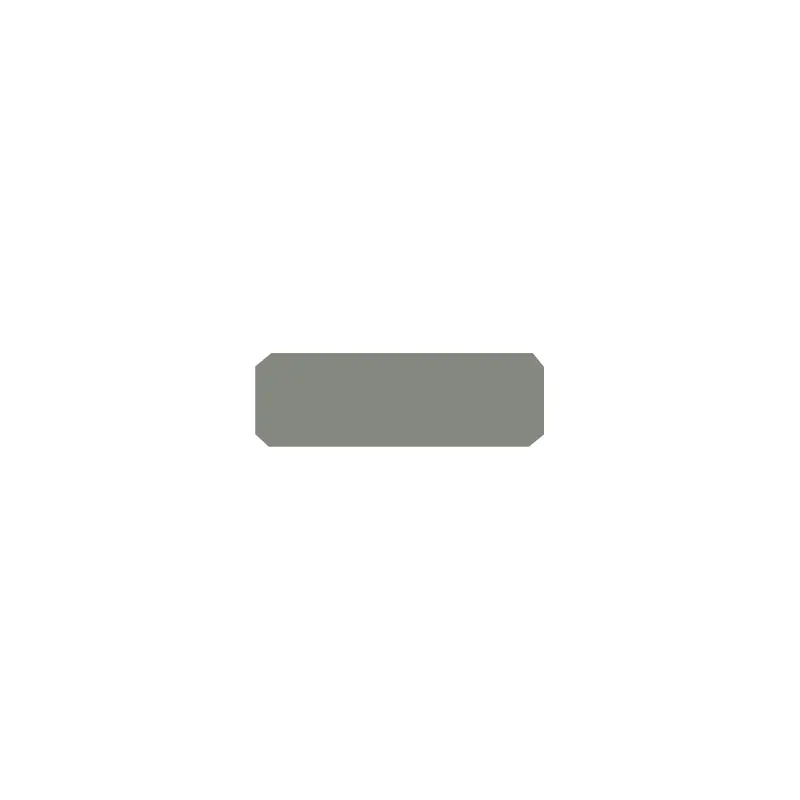

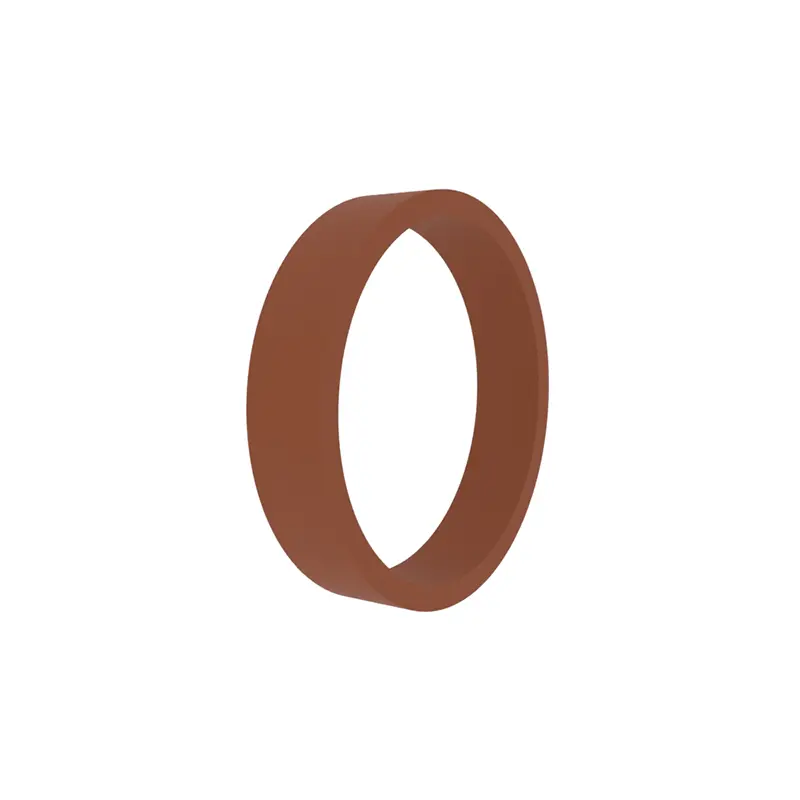

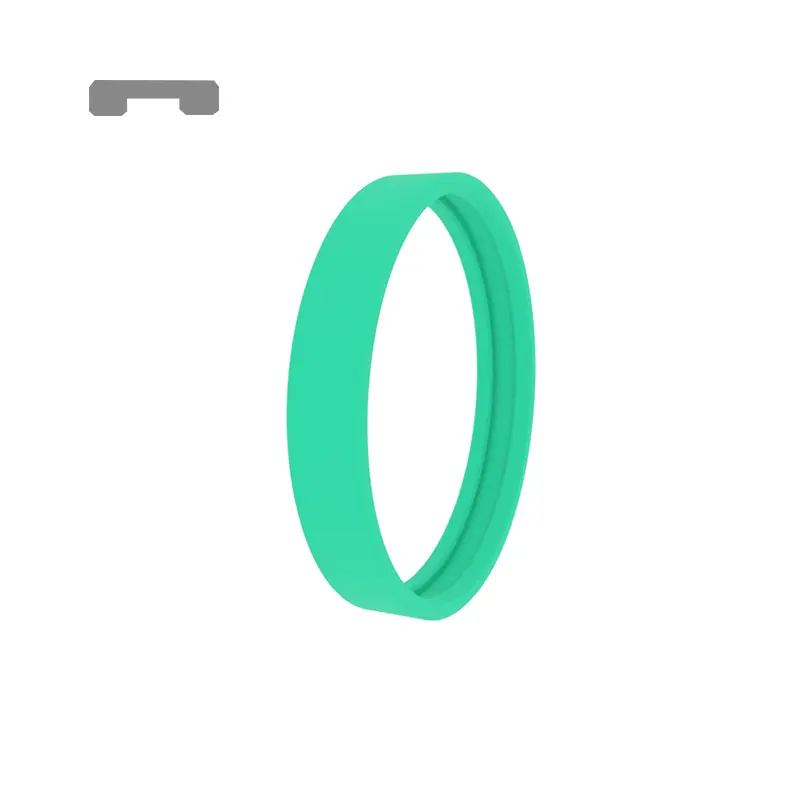

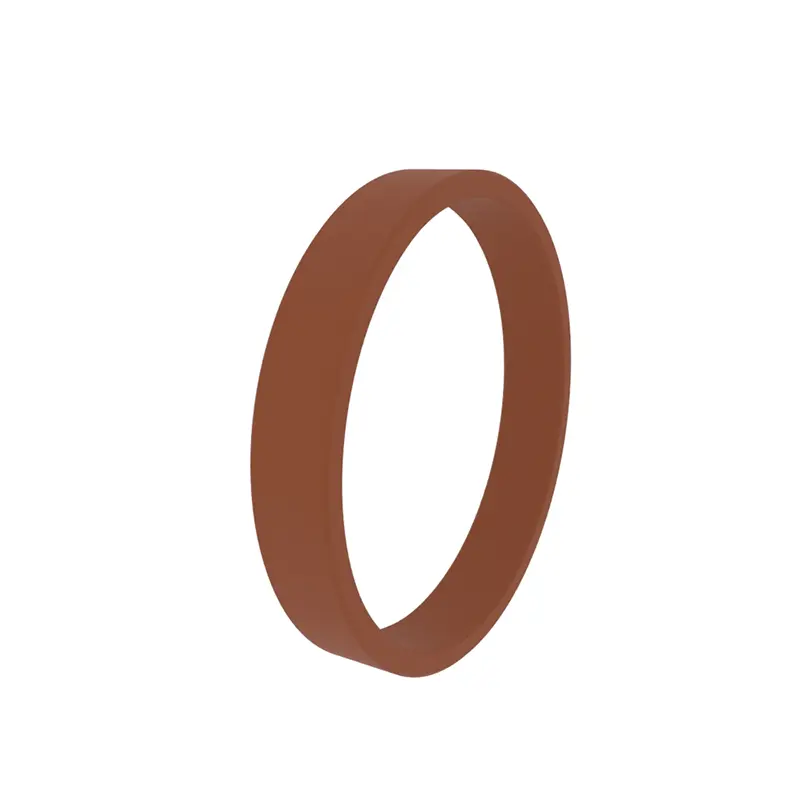

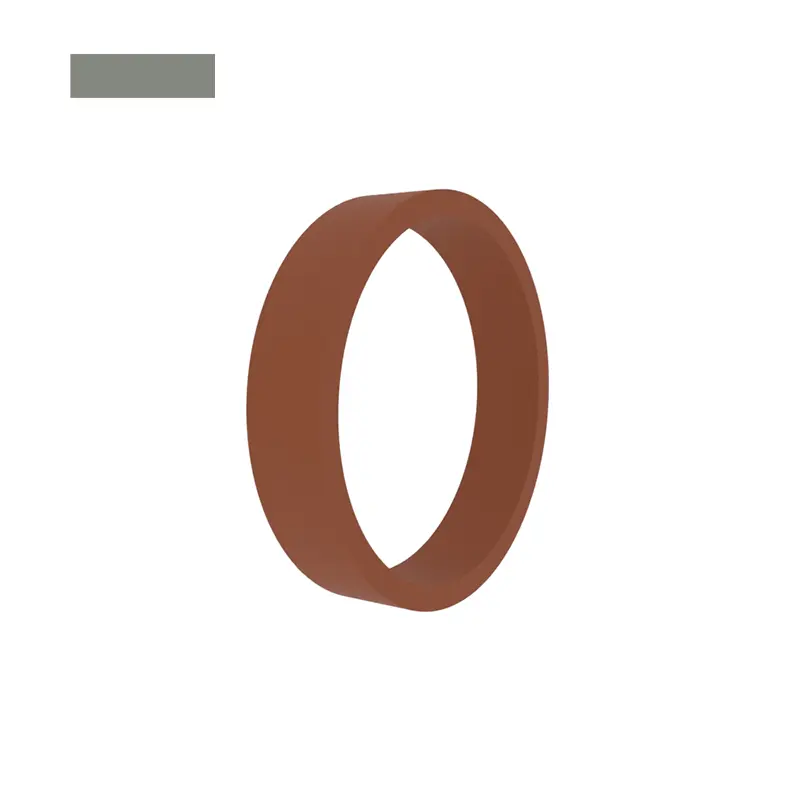

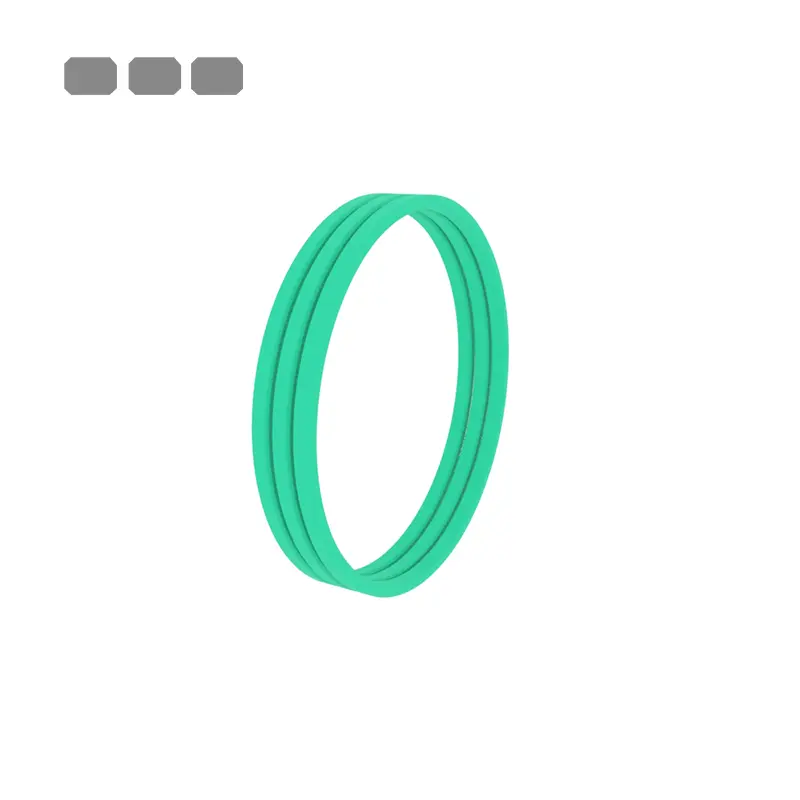

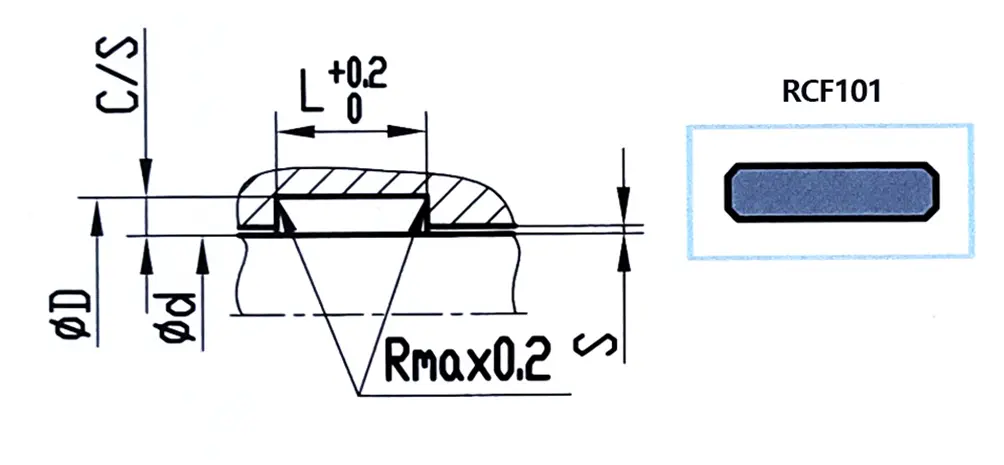

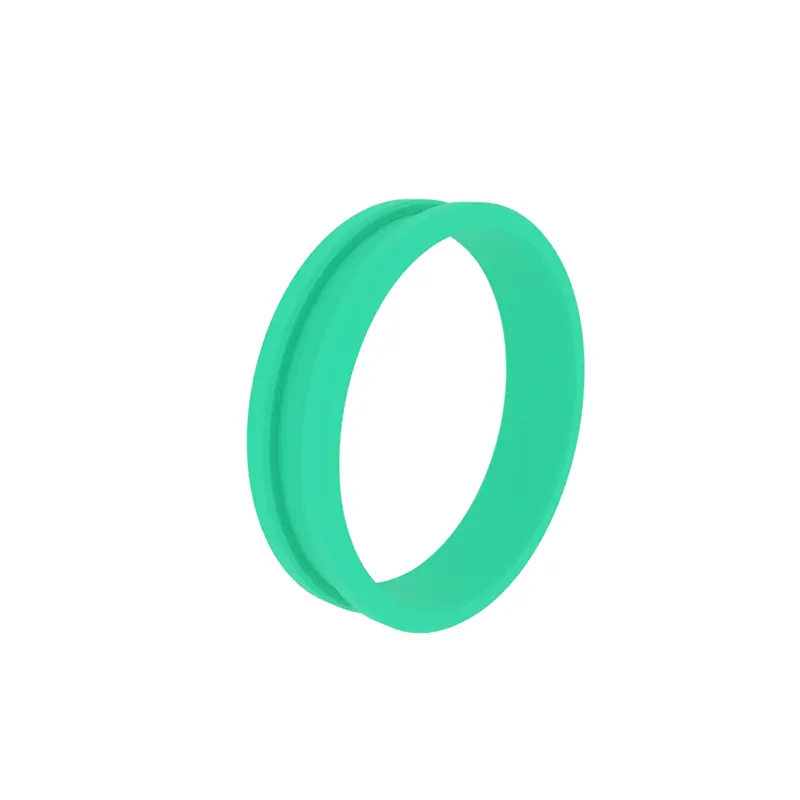

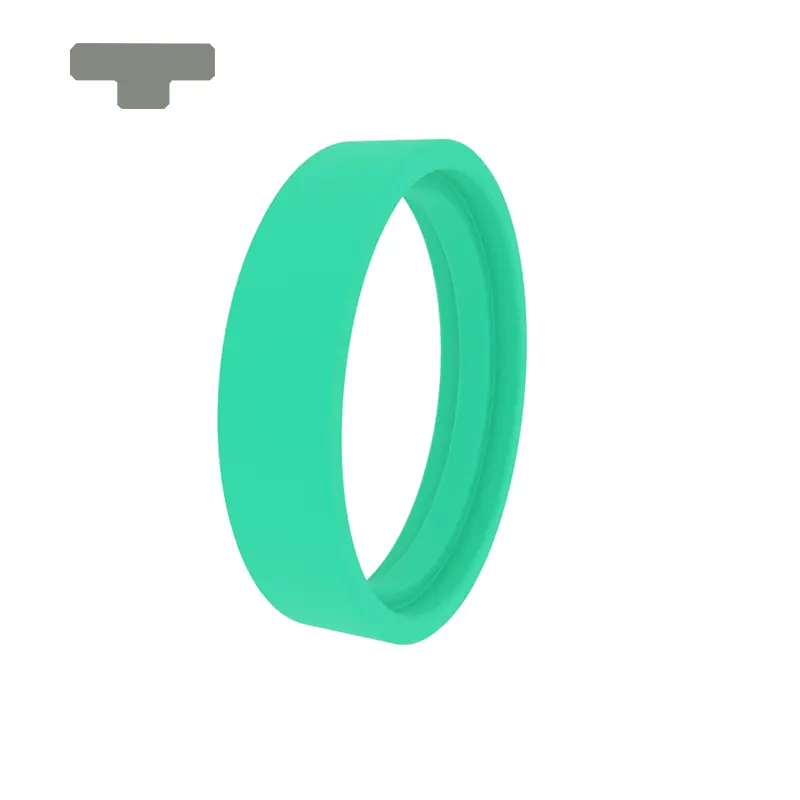

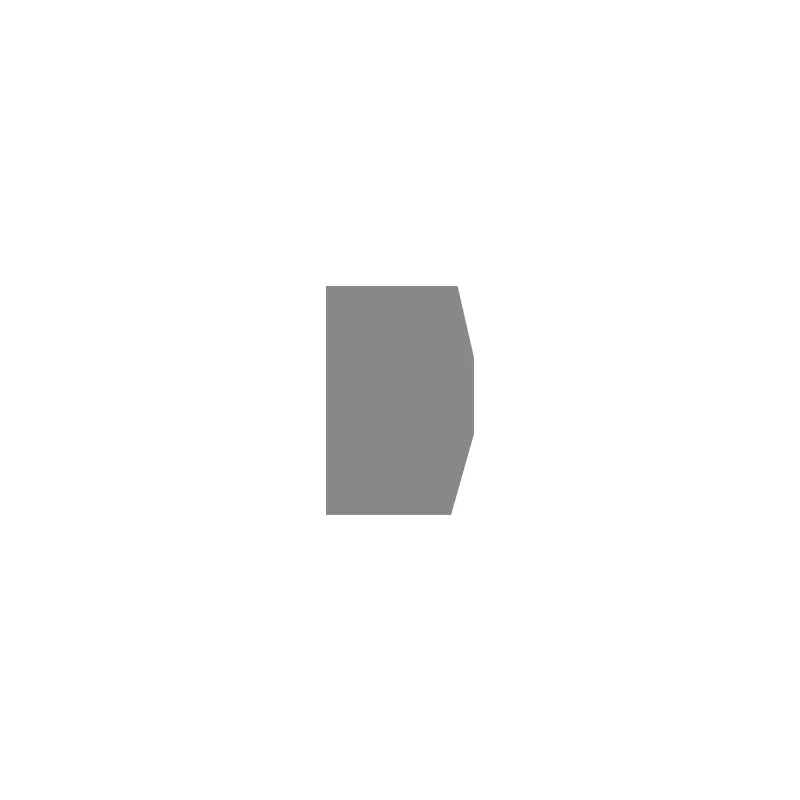

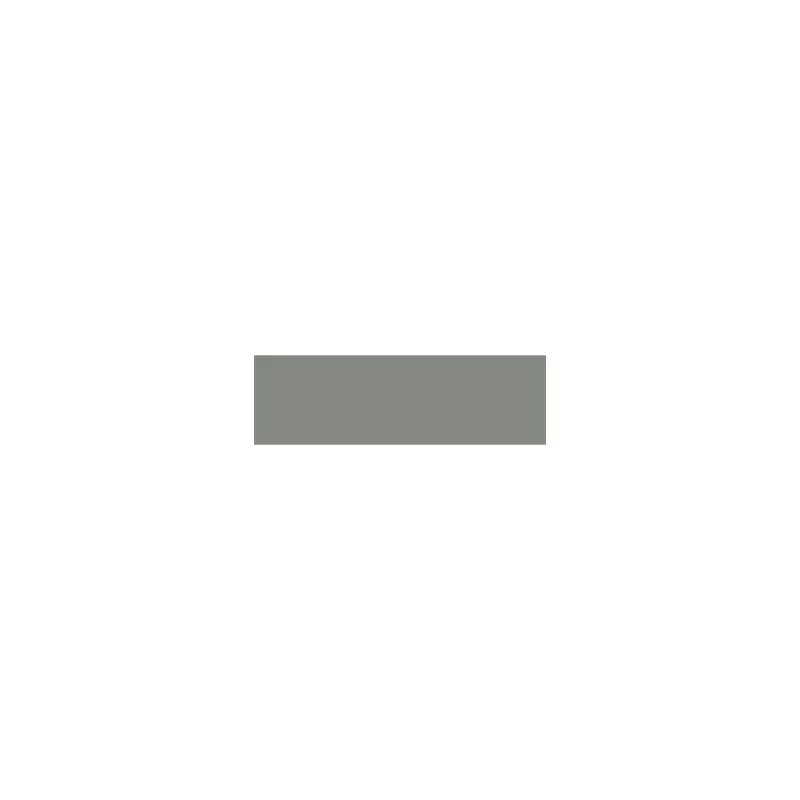

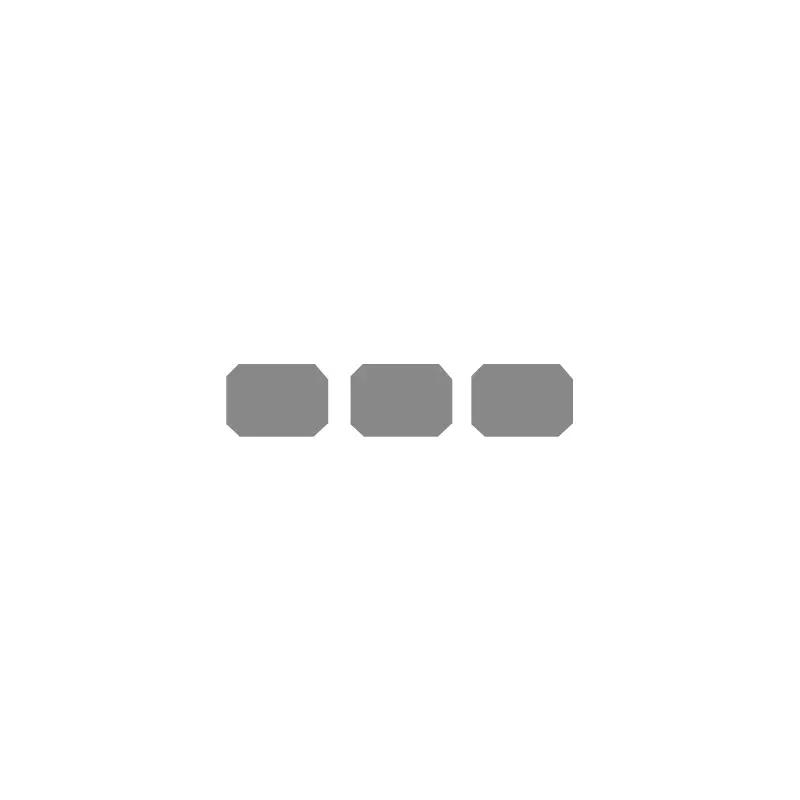

RCF101, RCF102, RCFB102 Standardveiledningsringer er egnet for stempel- og stempelstangguider av sylindere. De fleste av dem må åpnes og installeres i lukkede spor, eller de kan være åpne.

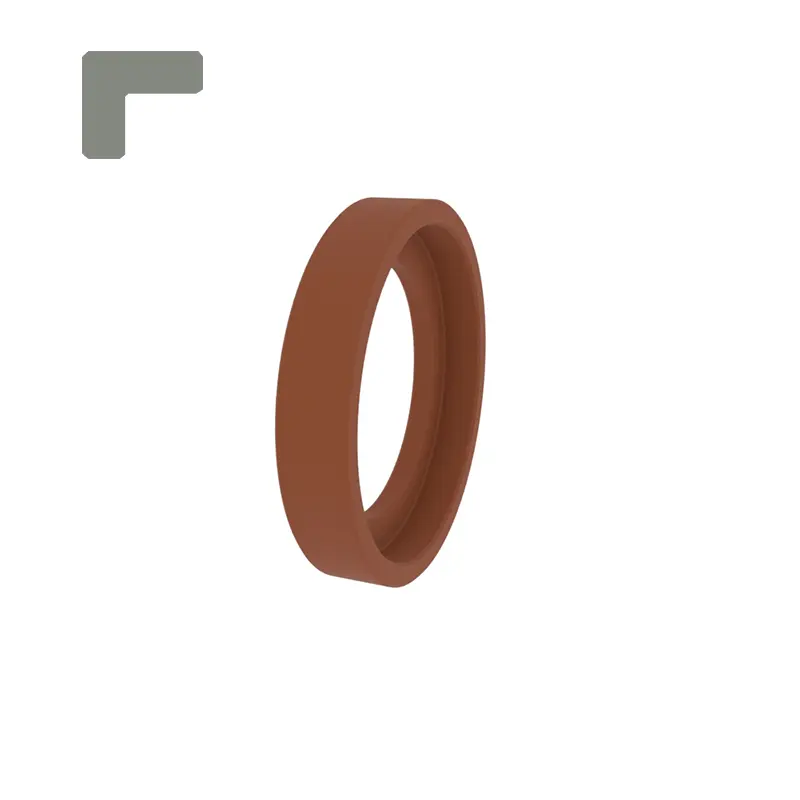

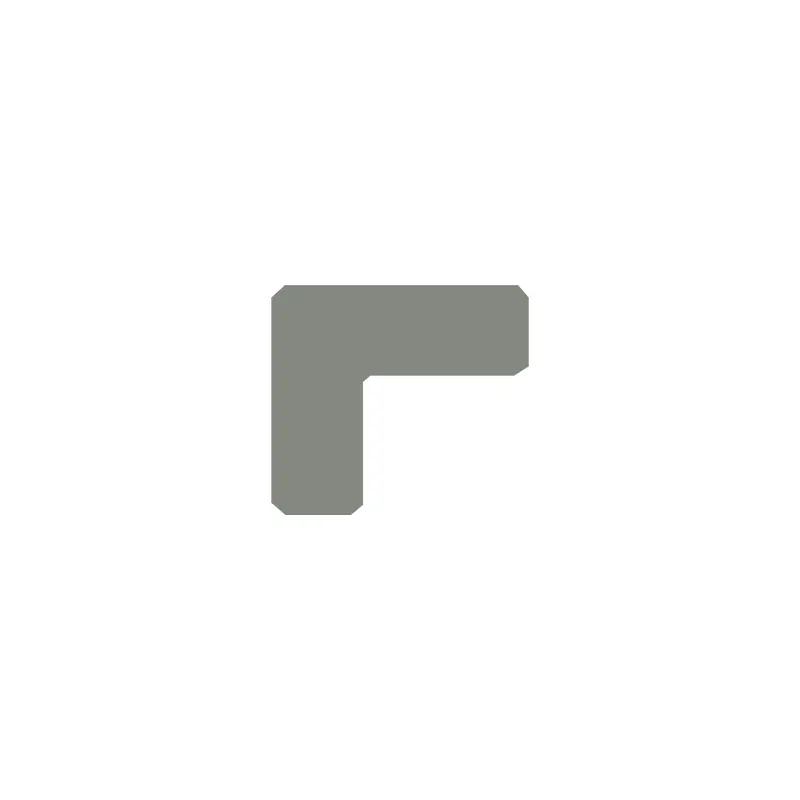

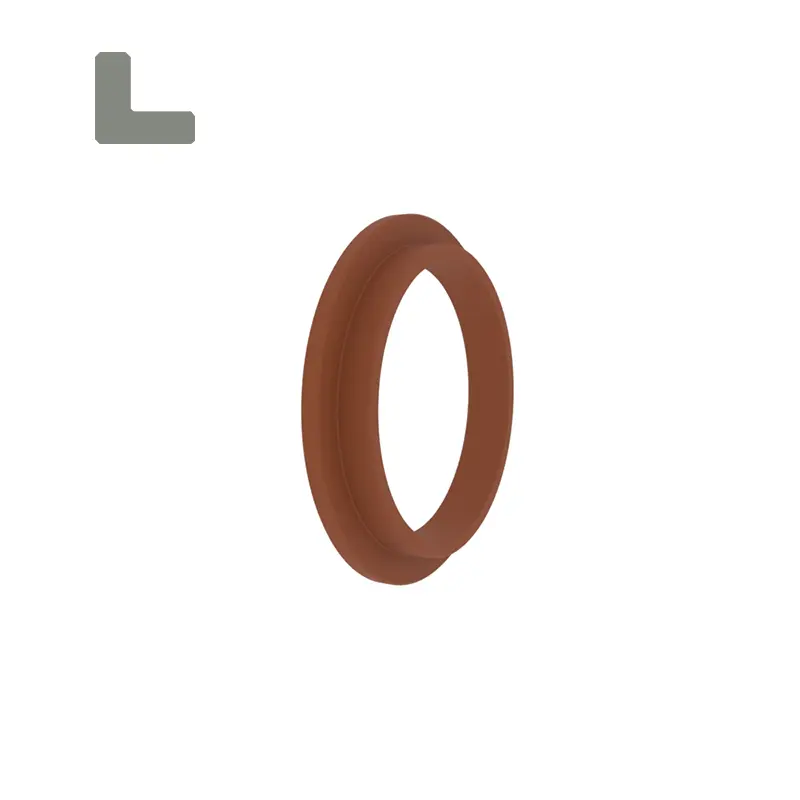

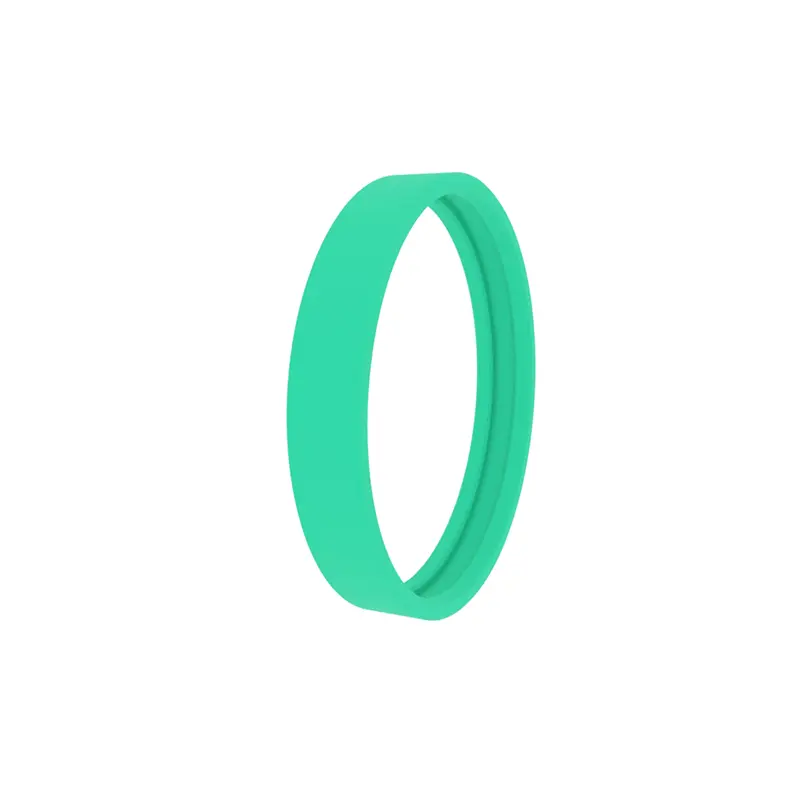

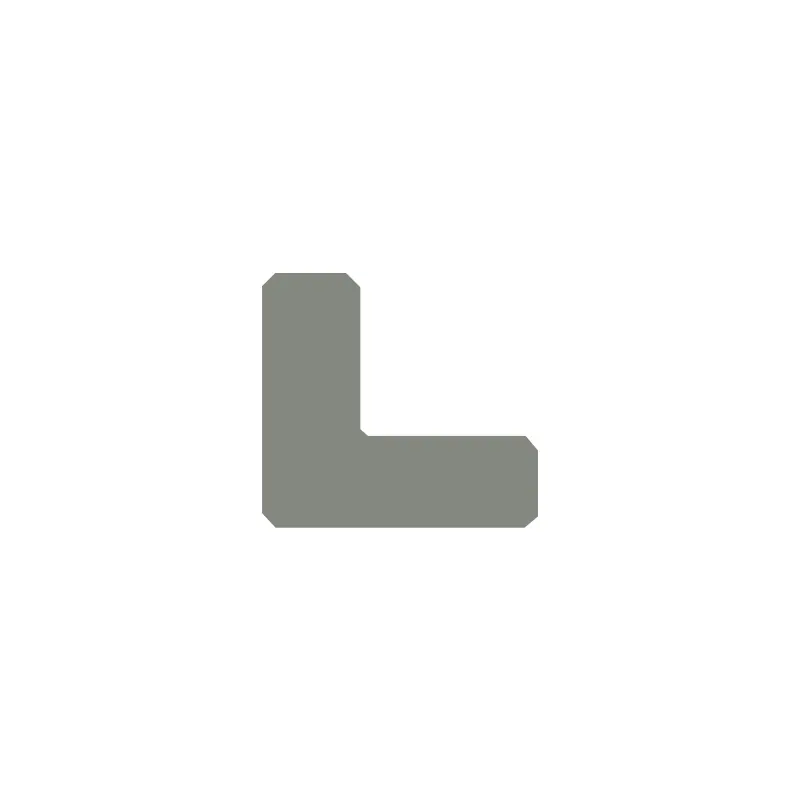

RCF103, RCF104 Standard Guide Rings er egnet for stempelguider. Designet med hjørner gjør at den har funksjonene til føringsringer og beholder ringer. Det kan være åpent eller ikke.

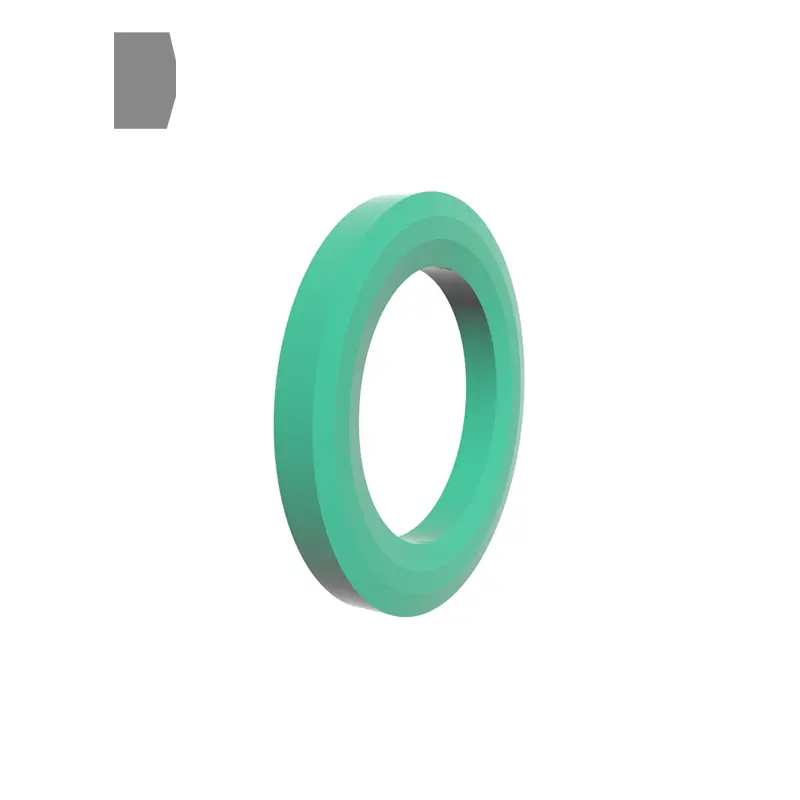

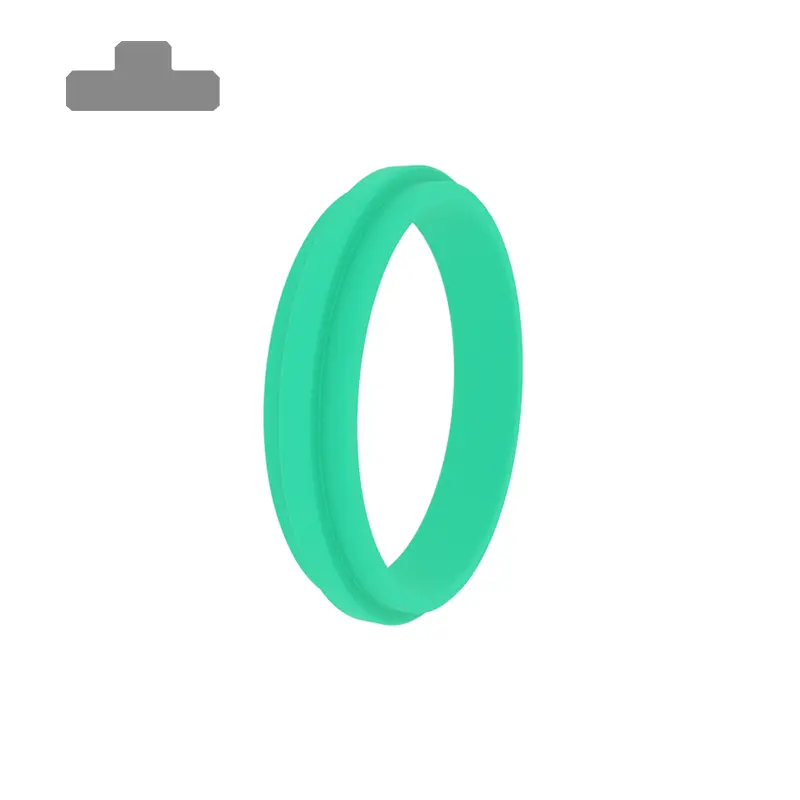

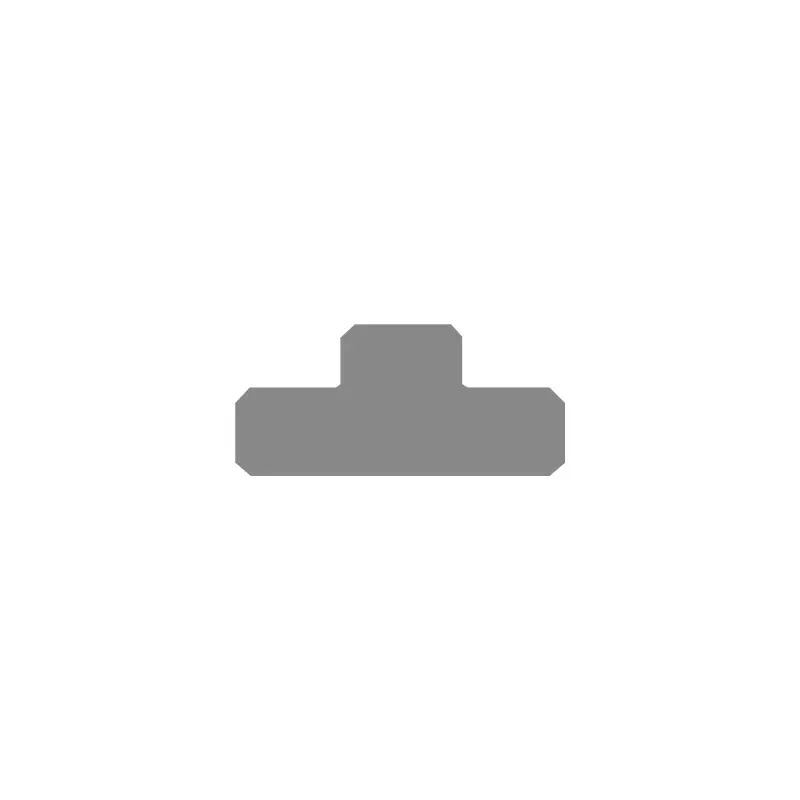

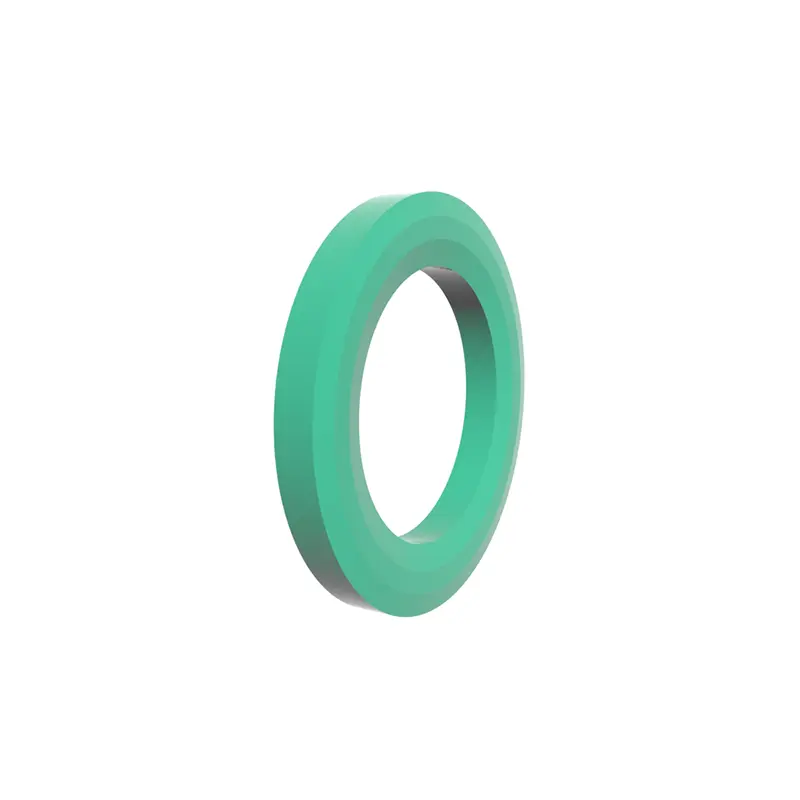

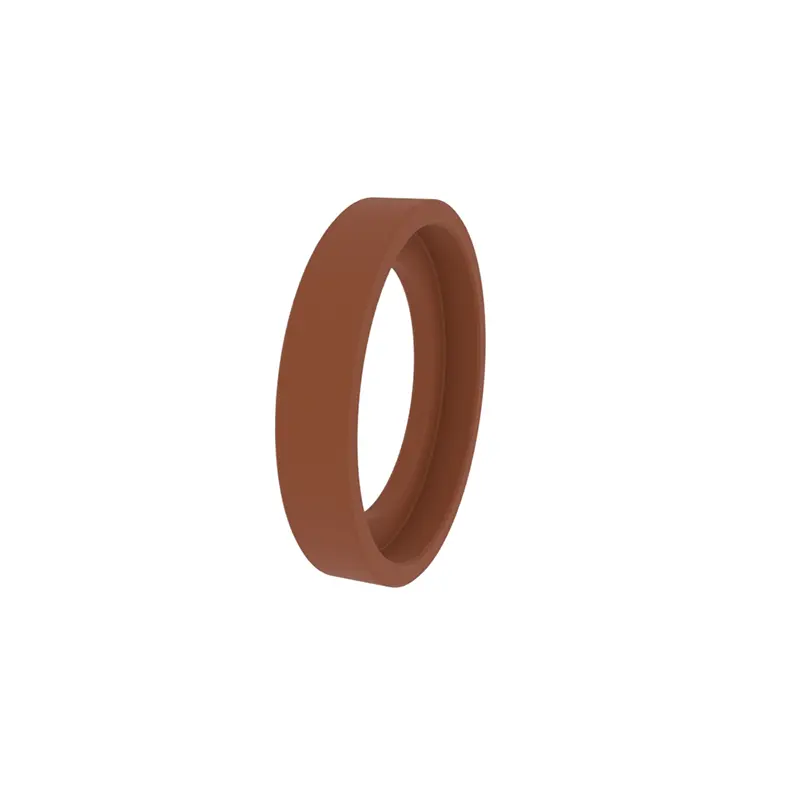

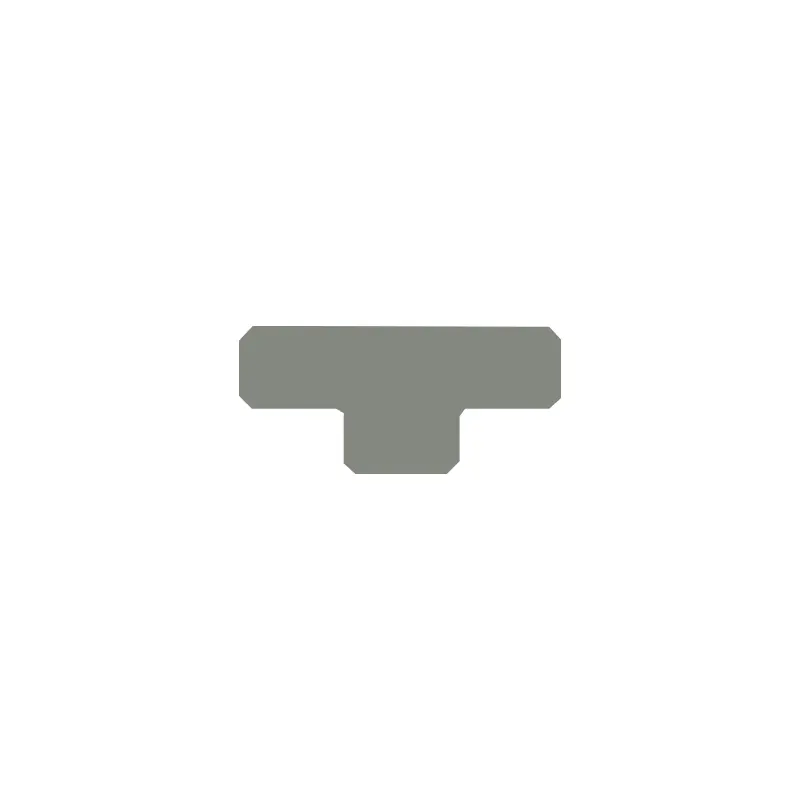

RCF105 Standard Guide Ring er egnet for stempelguider. Den har en konveks ring på den indre diameteren. Det kan være åpent eller ikke.

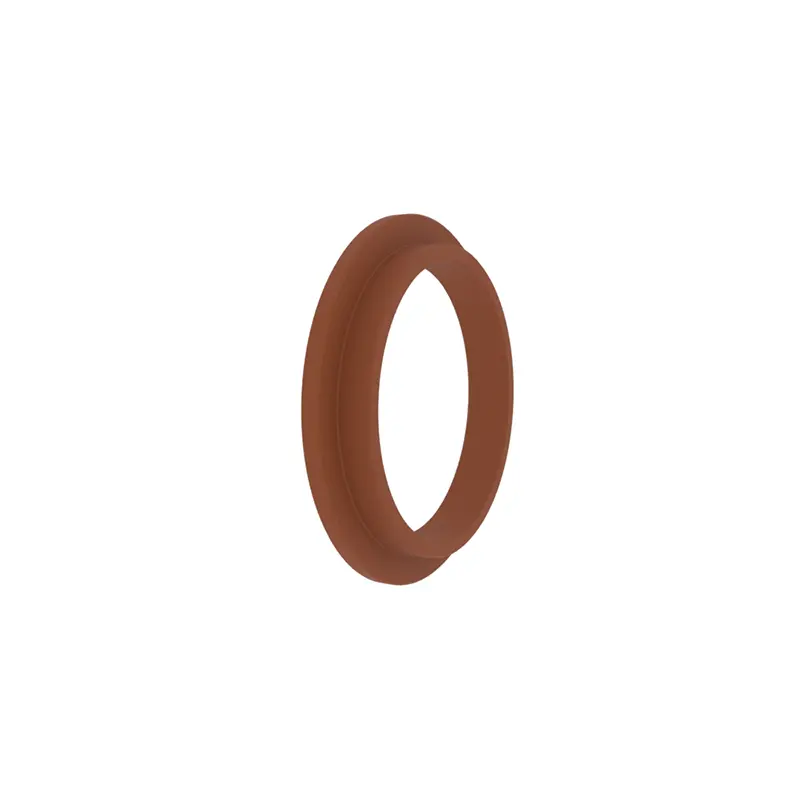

RCF106 Standard Guide Ring er egnet for stempelstangguider. Den har en konveks ring på den ytre diameter. Det kan være åpent eller ikke.

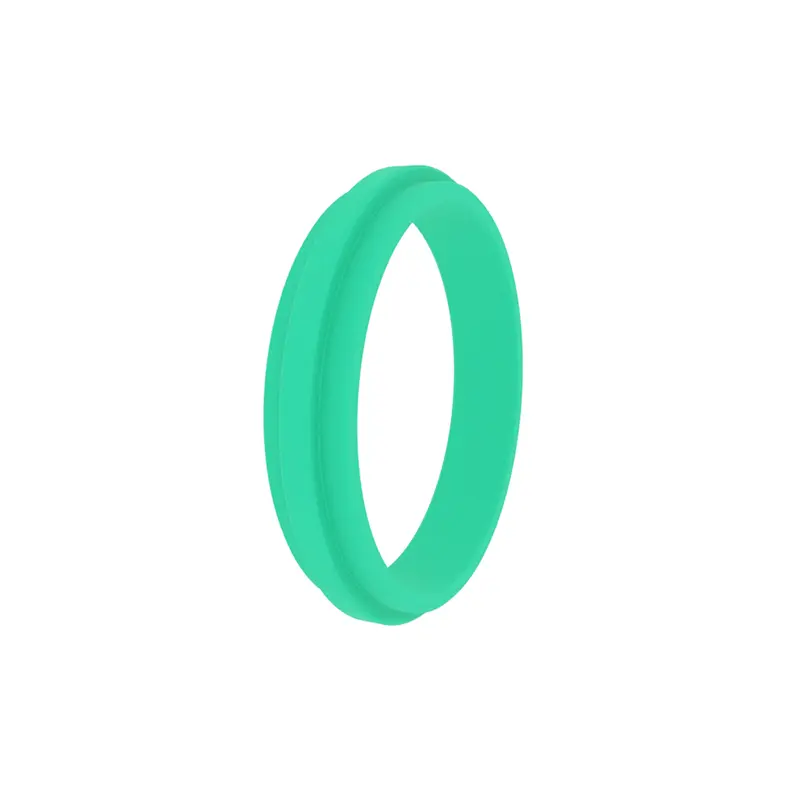

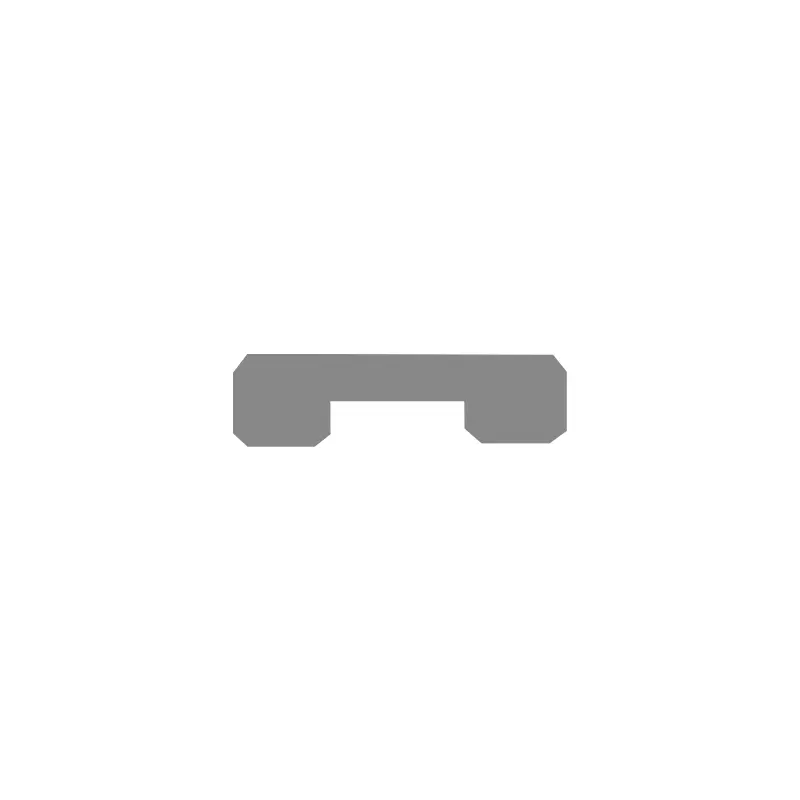

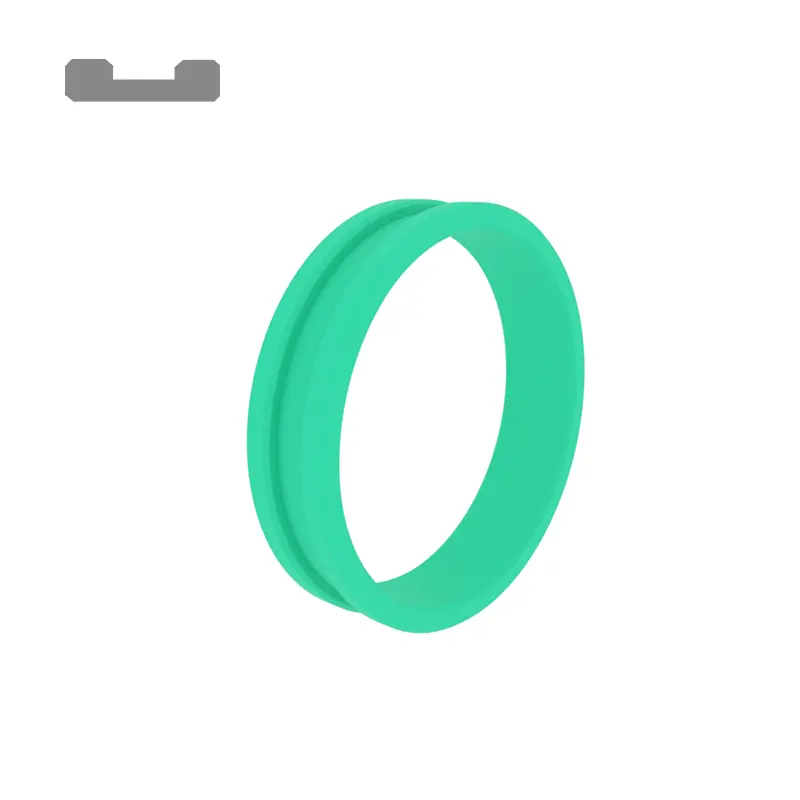

RCF107 Standard Guide Ring er egnet for stempelguider. Den har en rille på den indre diameteren. Det kan være åpent eller ikke.

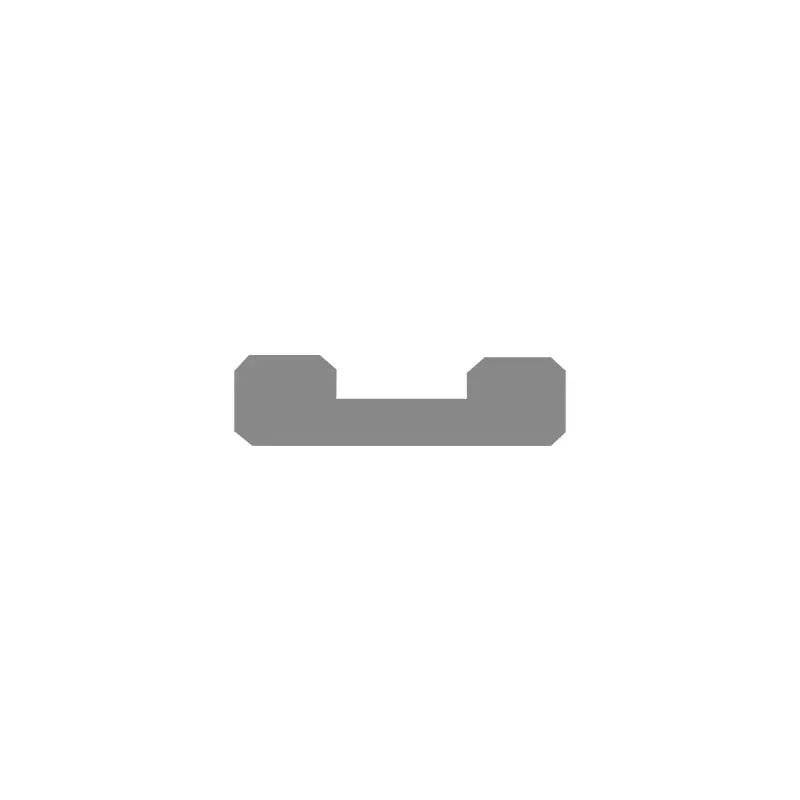

RCF108 Standard Guide Ring, egnet for stempelstang som guider, med spor på den ytre diameter, tilgjengelig med eller uten åpning.


Produktfunksjoner og applikasjoner:

Produktfunksjoner

Å snu tetningsveiledning, egnet for ISO10766 Standard hulromsspor, metallplastisk matching, kan forhindre "blokkering" og "anfall", sterk bærende kapasitet og fortsatt elastisk før du når sprø temperatur. Kantene på føringsringen blir avfaset for å forhindre at kantene blir presset inn i gapet som genereres av den halvsirkulære avfasen av hulromssporet.


Hovedapplikasjoner

Ingeniørmaskiner, landbruksmaskiner, injeksjonsstøpemaskiner, lasting og lossing plattformer, støtte sylindere, industrikjøretøyer, presser, metallurgiske sylindere.


Eksempel 1 av guide ringspor for stempelstang


Φd F8 Φd H8 L+0.2 c/s Radial klaring s
6-29.9 Φd+3 4 1.5 0.20-0.3
30-49.9 Φd+3 5.6 1.5 0.25-0.4
50-99.9 Φd+5 9.7 2.5 0.30-0.6
100-799.9 Φd+5 15 2.5 0.40-0.8
800-1000 Φd+5 25 2.5 0.50-1.1
> 1000 Φd+8 25 4 0,60-1,2

Eksempel 2 av en stempelveiledning Ring Groove

Φd H8 Φd F8 L+0.2 c/s Radial klaring s
6-29.9 Φd-3 4 1.5 0.20-0.3
30-49.9 Φd-3 5.6 1.5 0.25-0.4
50-99.9 Φd-5 9.7 2.5 0.30-0.6
100-799.9 Φd-5 15 2.5 0.40-0.8
800-1000 Φd-5 25 2.5 0.50-1.1
> 1000 Φd-8 25 4 0,60-1,2


Materialer

1. PTFE (for middels og lette belastning);

2. POM eller PA (for lette belastninger);

3. Fenolharpiks + stofffiber (for tunge belastninger)


Valg av guide ringbredde og tall

Formelen kan brukes til å bestemme t = (f*f) / (d*PR) / (d*pr)

T: Bredde på føringsringen (mm), F: Maksimal radiell belastning (N), F: Sikkerhetsfaktor, PR: Maksimal tillatt radial belastning (N/mm²), D: Diameter på stempel eller stempelstang (mm)


Eksempel: D = 60mm, F = 40KN, PR = 90N/mm², F = 2, t = 40000*2/60*90 = 14,8mm

Det beregnede alternativet er å velge en føringsring med en bredde på t = 15mm eller to føringsringer med en bredde på 9,7 mm. Hvis to føringsringer med en bredde på 9,7 mm er valgt, kan sikkerhetsfaktoren økes til 2,6. Generelt er den anbefalte sikkerhetsfaktoren F = 2


Bestemmelse av skjæringslengde

L = 3.14* (D -W) -K for stempel

L = 3.14* (D+W) -K for stempelstang

K er temperaturkonstanten, 0,8 velges når temperaturen er under 120 grader, og 2,0 velges når temperaturen er over 120 grader.

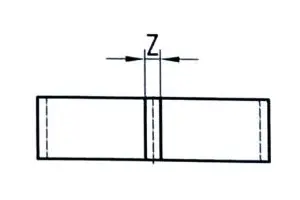

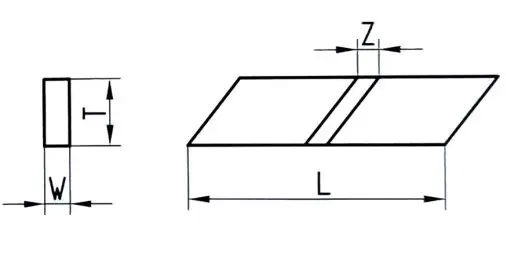

Beregning av skjæringsgap z


Fenolharpiks/POM Ptfe
For stempelstang 0,050 (φd+w) 0,042 (φd+w)
For stempel 0,050 (φd-w) 0,042 (φd-w)

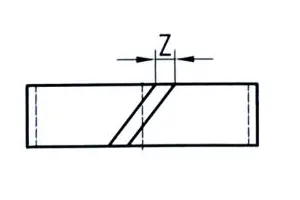

Snitttype

30 ° Bevel Cut

Rett kutt (hovedsakelig brukt til rotasjon eller sving og ikke-standard spor)

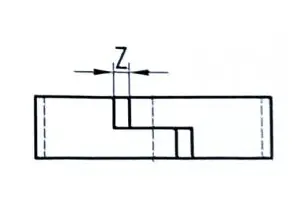

Z-formet snitt (har også tetningsfunksjon)
