Vi er opptatt av å tilby en "beskyttelsestrykksmotstandslang" treenighetsløsning for hvert scenario som krever å snu roterende tetninger. Gjennom 200+ materialformler og strukturelle patenter hjelper vi kundene med å redusere feilhastigheter og oppnå TCO -optimalisering. Hele serien med produktmodeller er veldig mangfoldig. Du kan velge i henhold til faktiske behov, eller tilpasse å snu roterende seler fra oss.

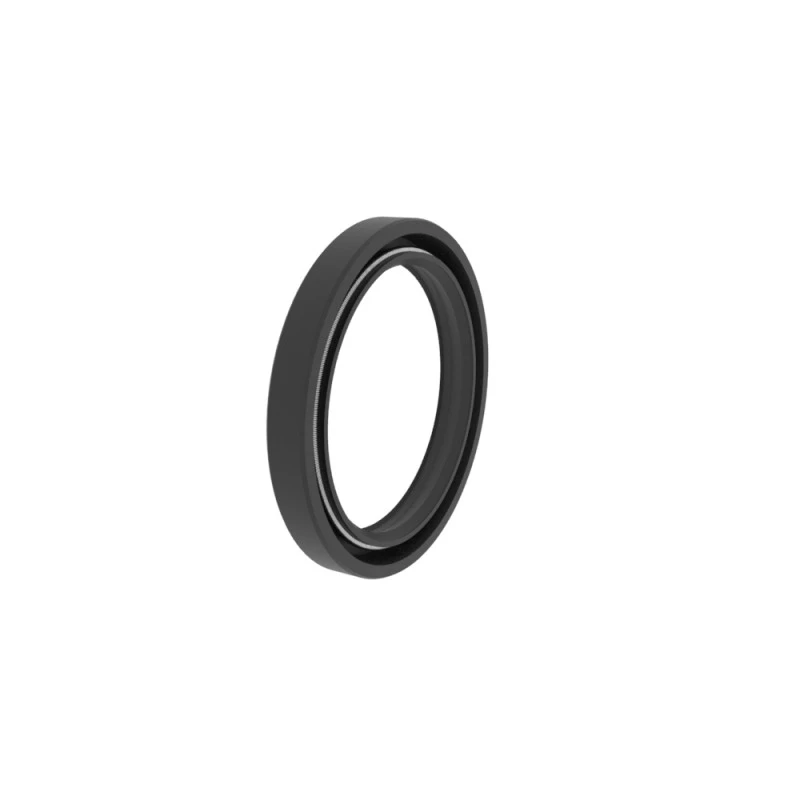

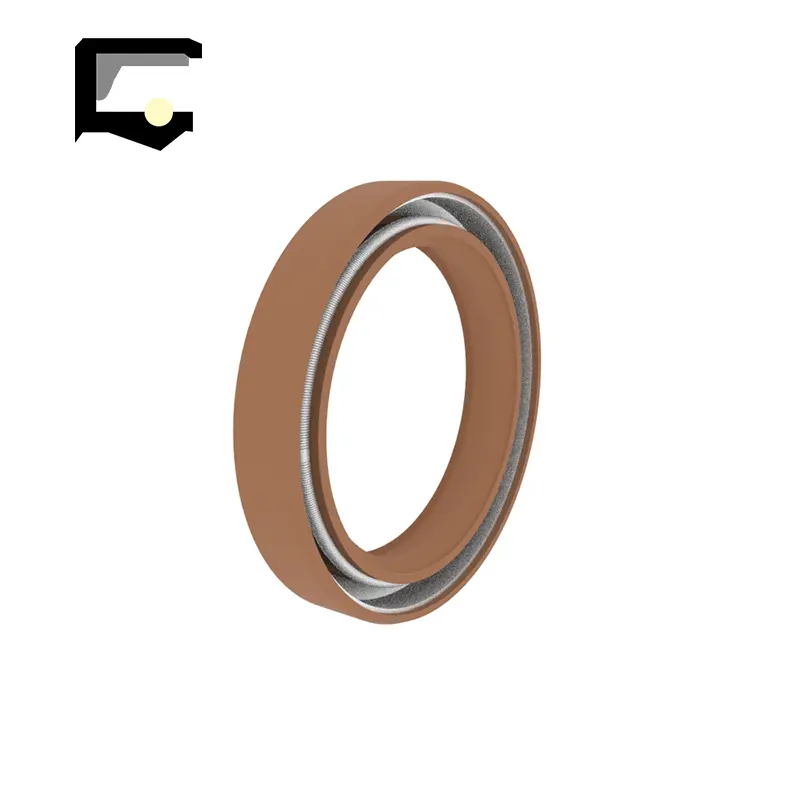

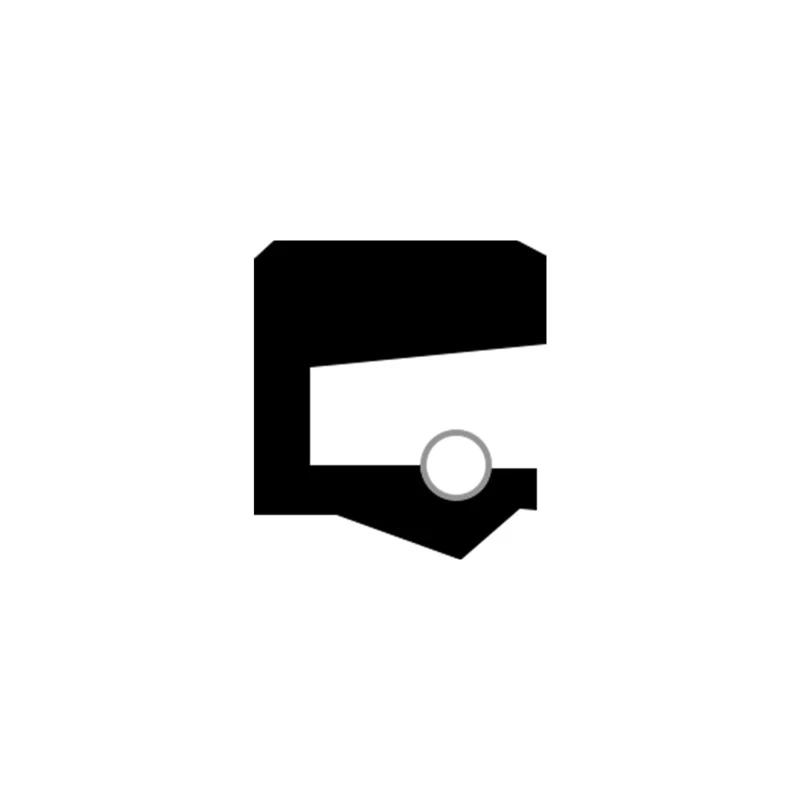

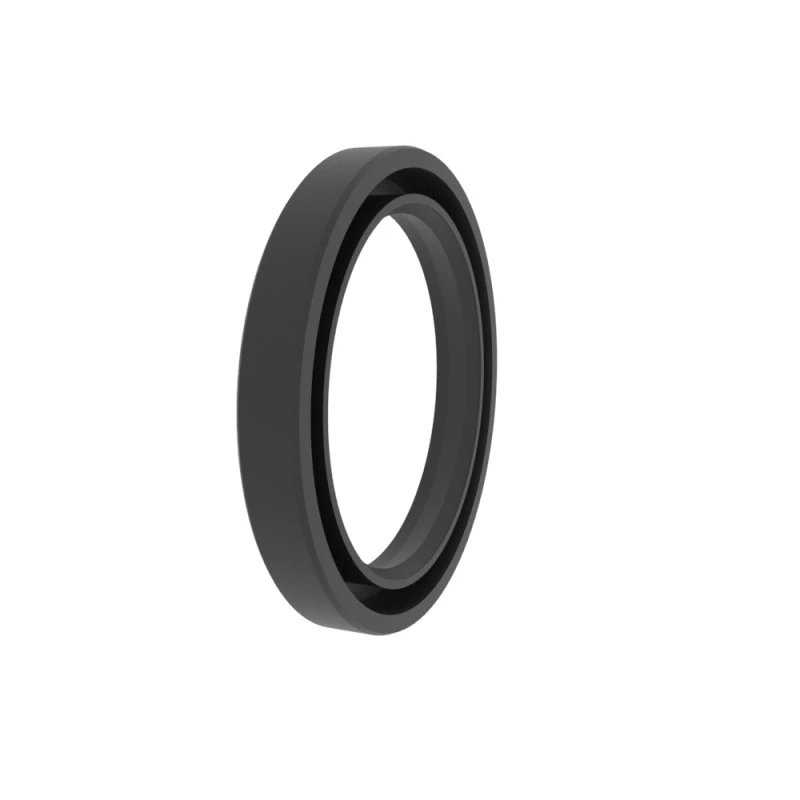

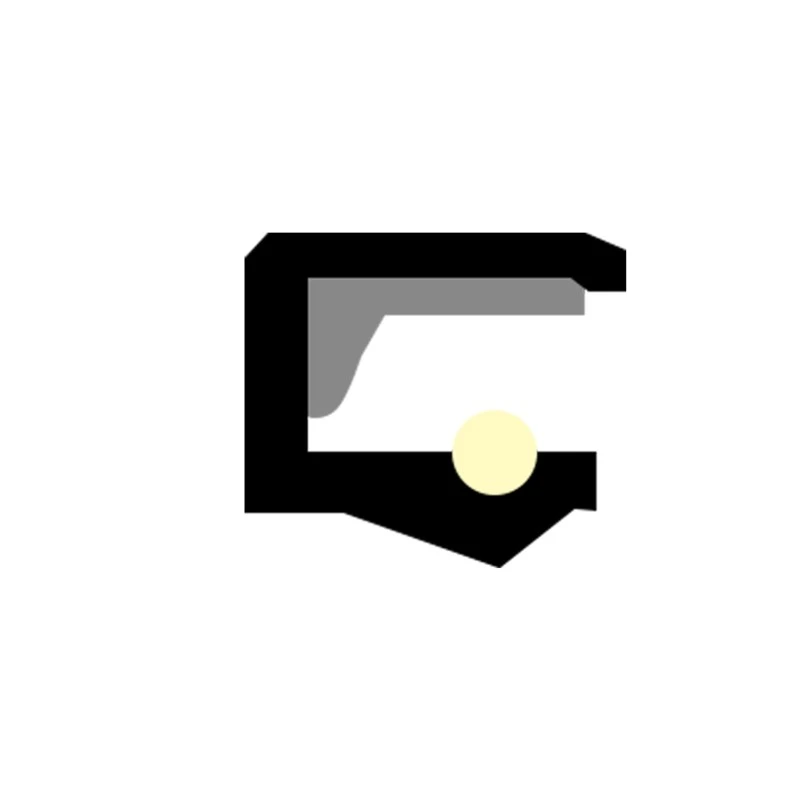

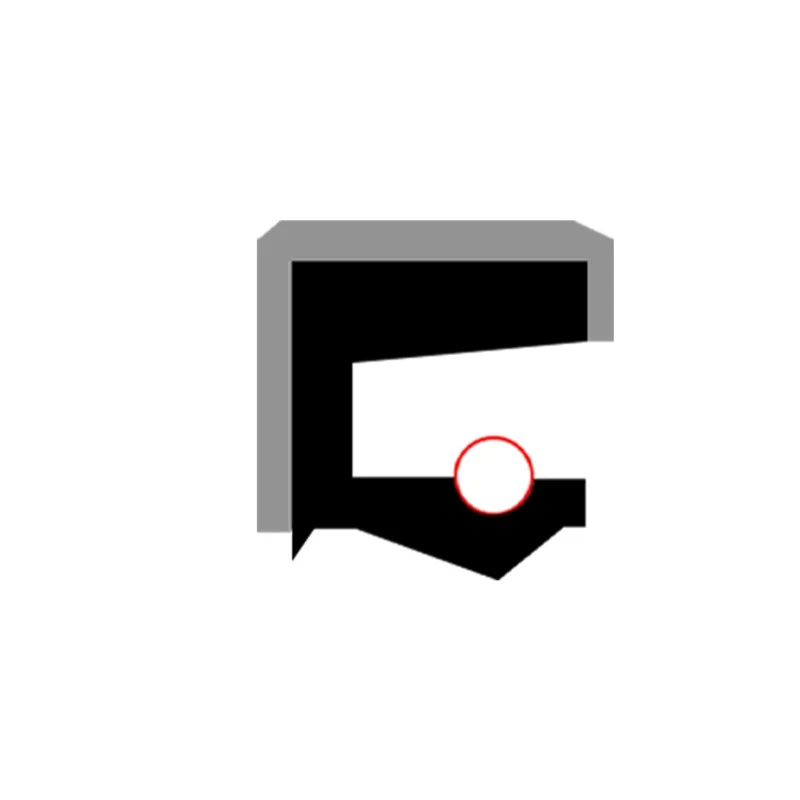

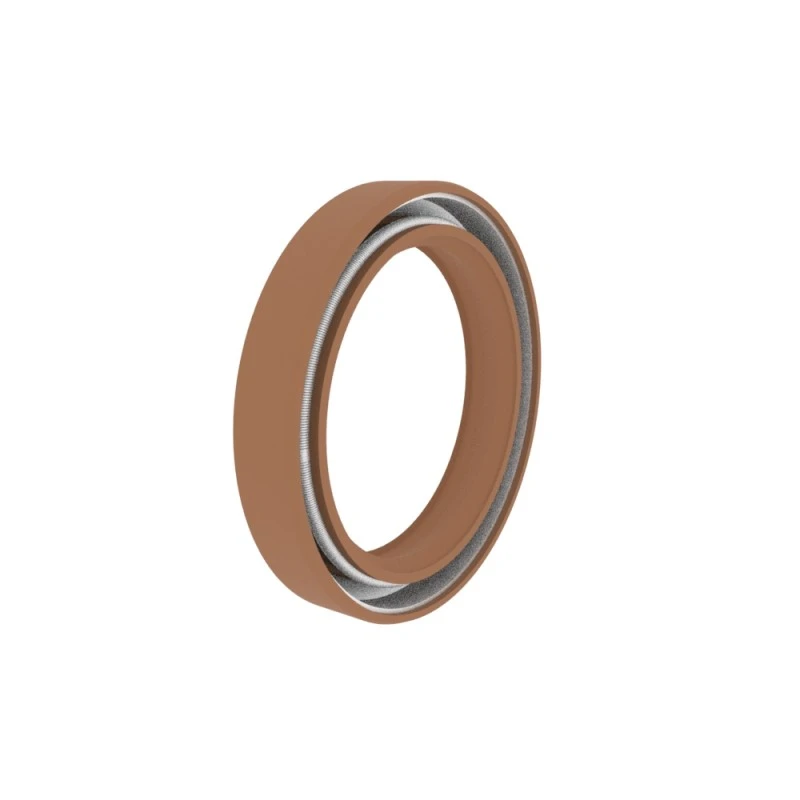

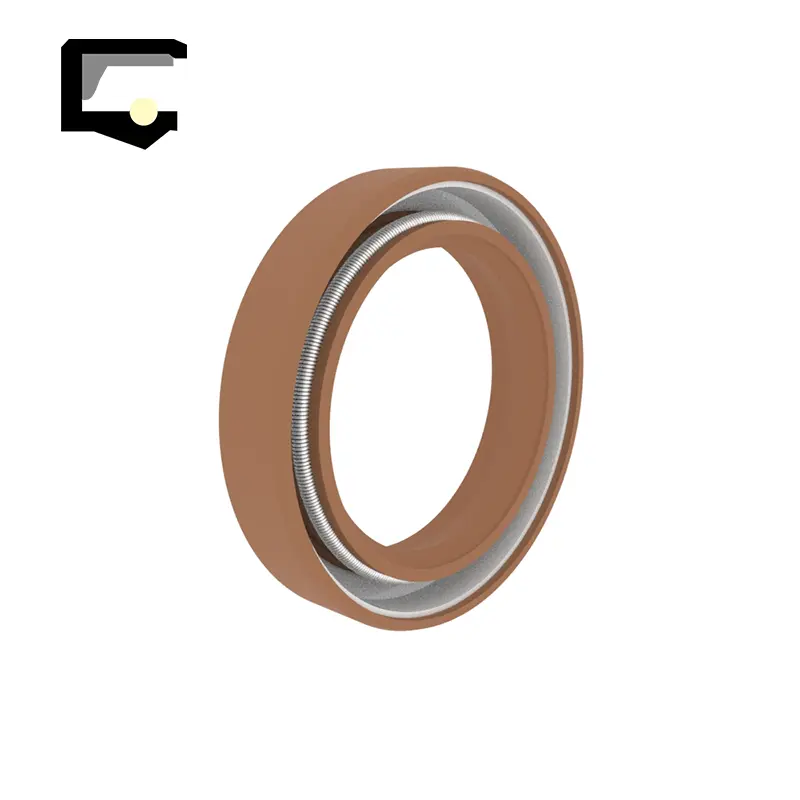

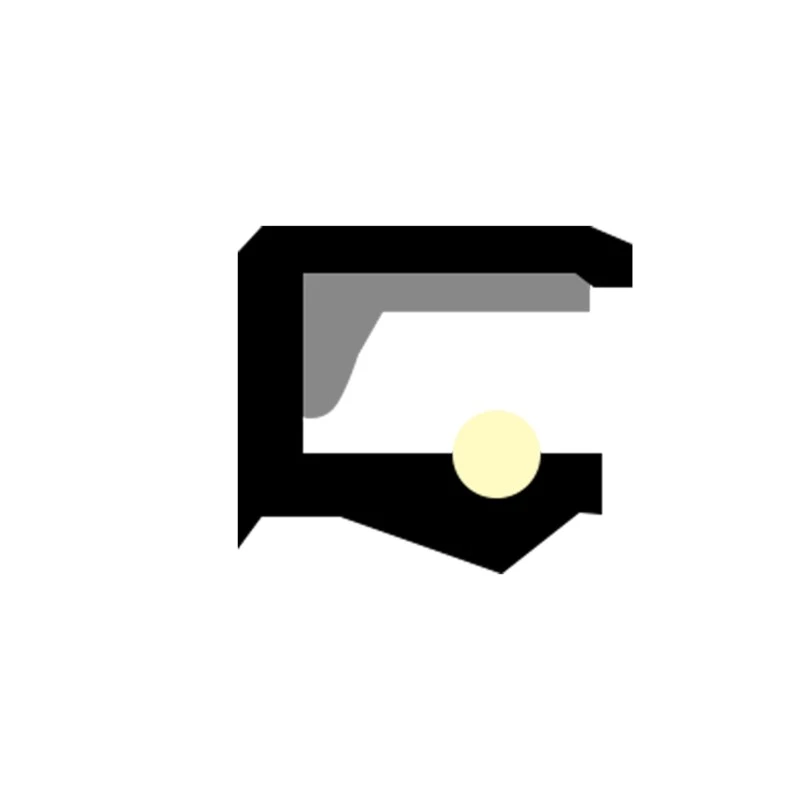

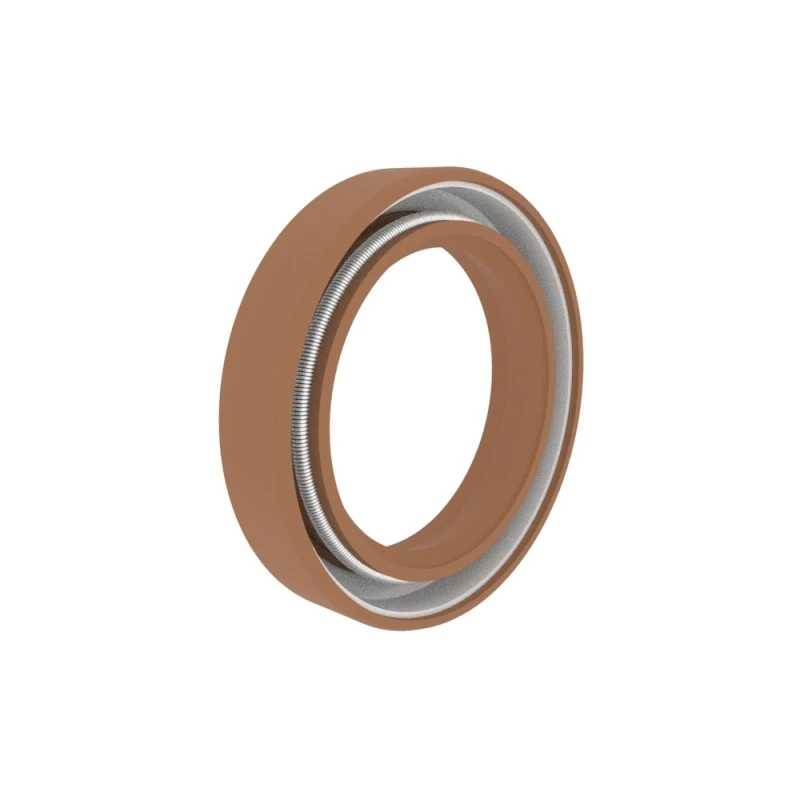

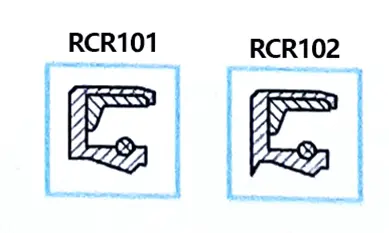

RCR101 Rotary Skeleton Enkel leppeforsegling, enkeltvirkende, aksial åpen sporinstallasjon, mye brukt, mest brukt som et beskyttende element for lagre.

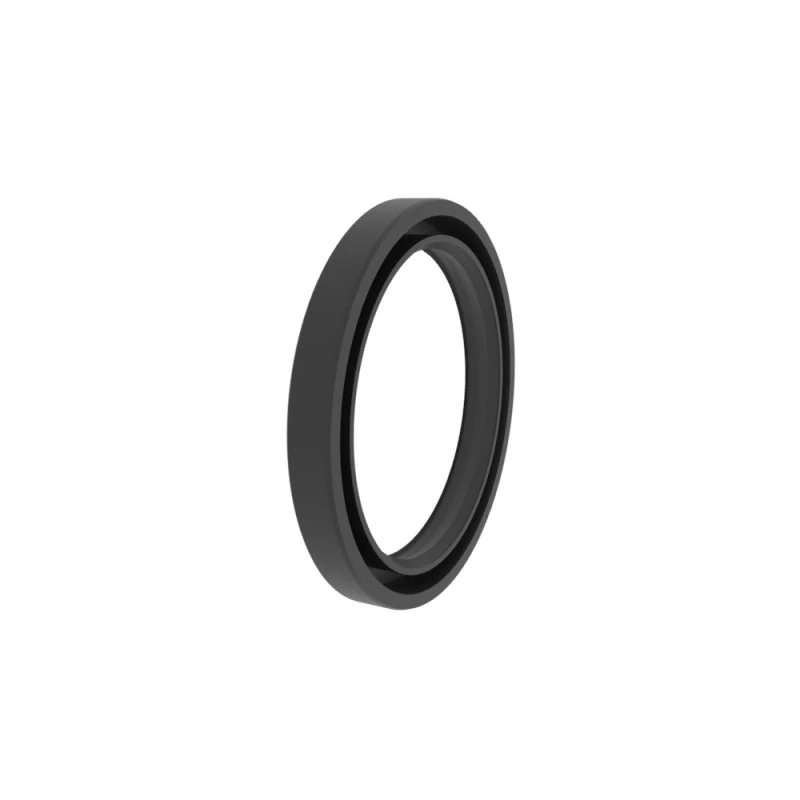

RCR102 Rotary Skeleton Double Lip Seal, Single Acting, med støvtett hjelpelippe, Axial Open Groove -installasjon, mye brukt, for det meste brukt som et beskyttende element for lagre.

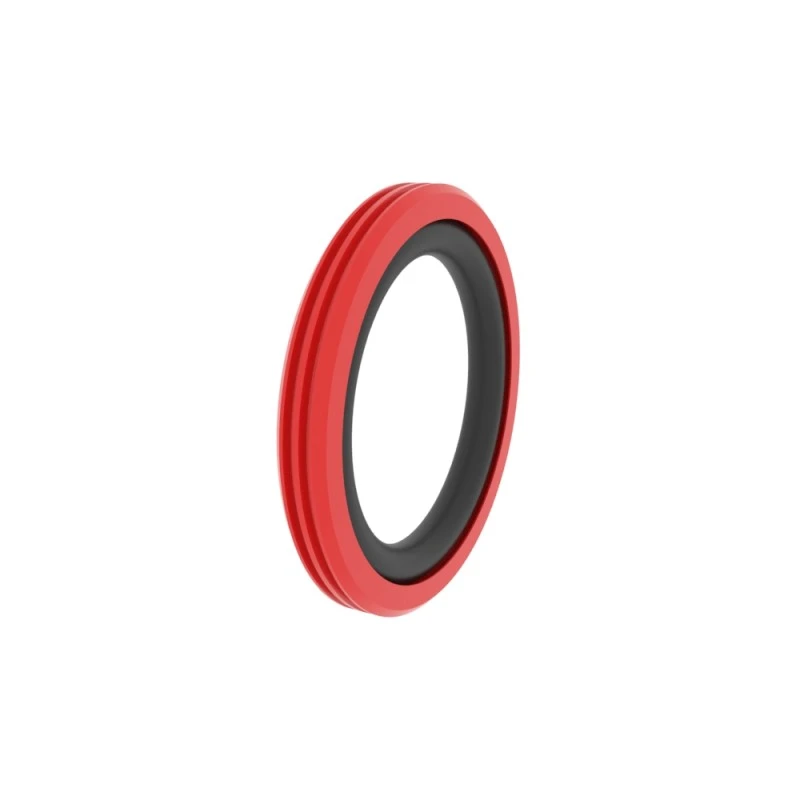

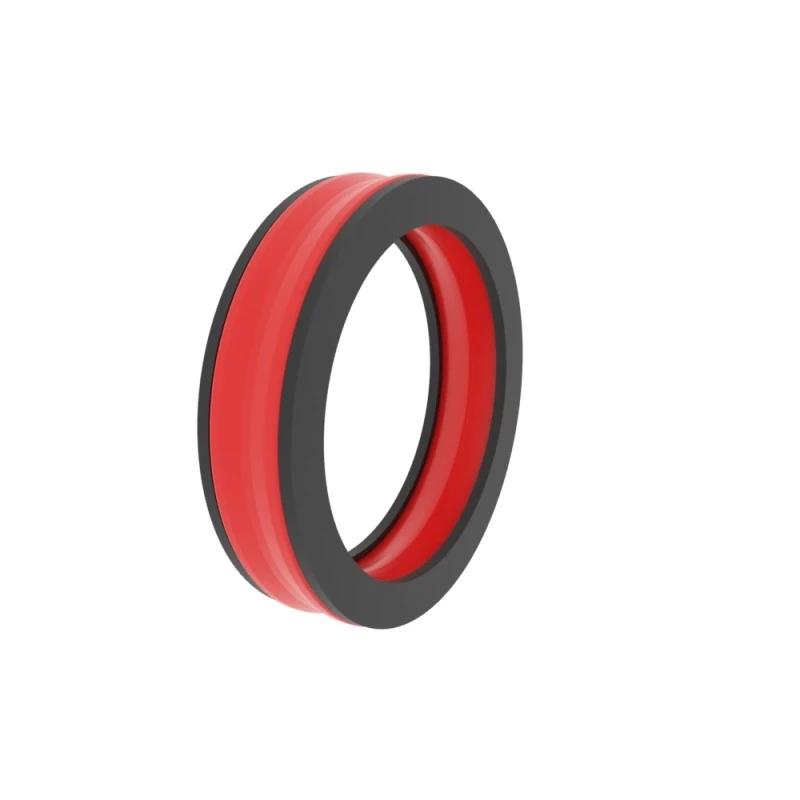

RCR103 Rotasjonsforsegling, dobbeltvirkende, med støttering, bedre tetningseffekt under høytrykks roterende tetningsbetingelser.

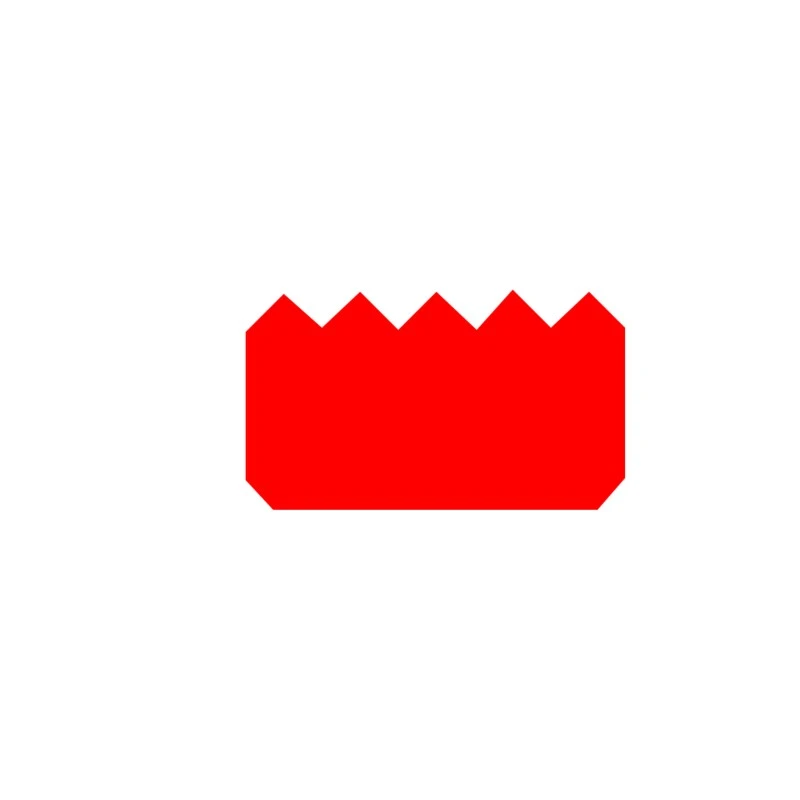

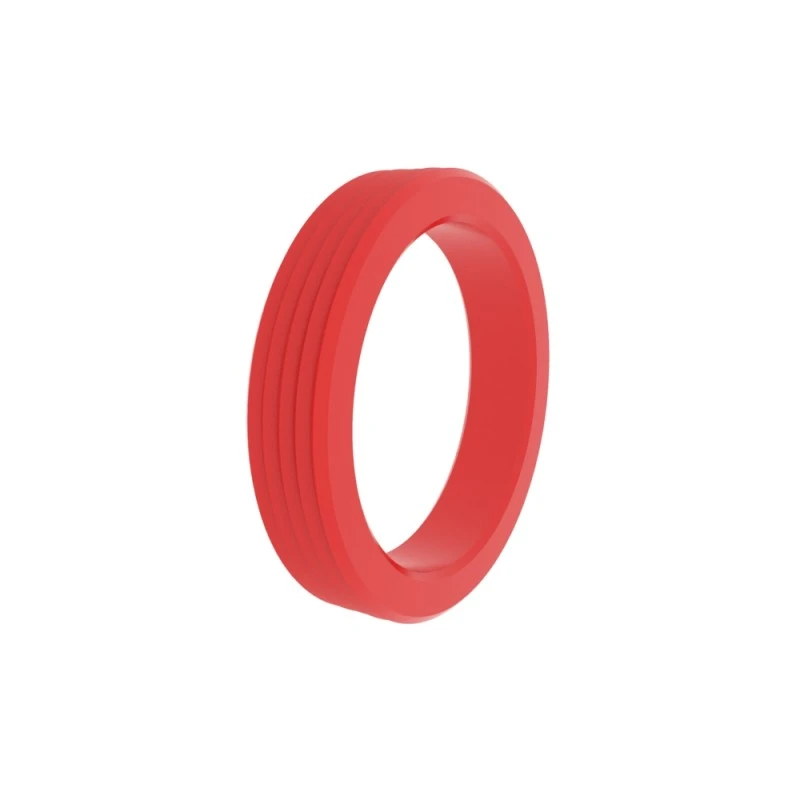

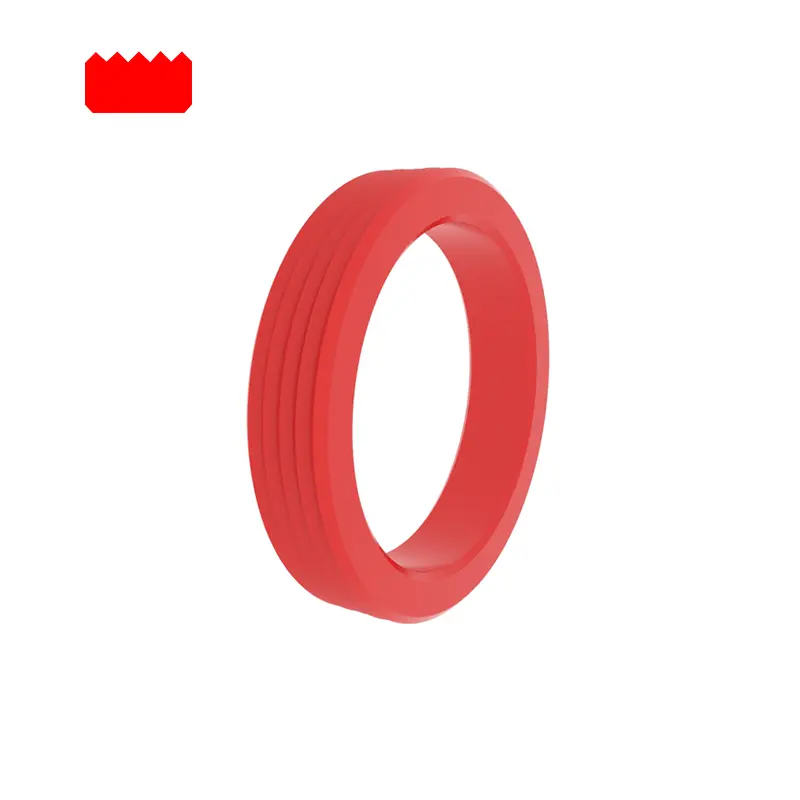

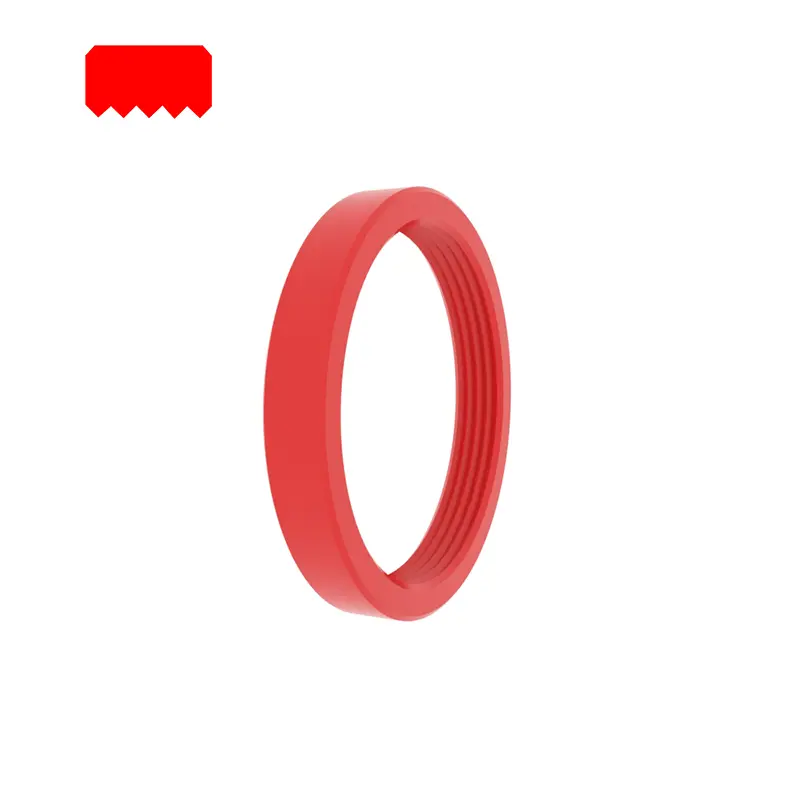

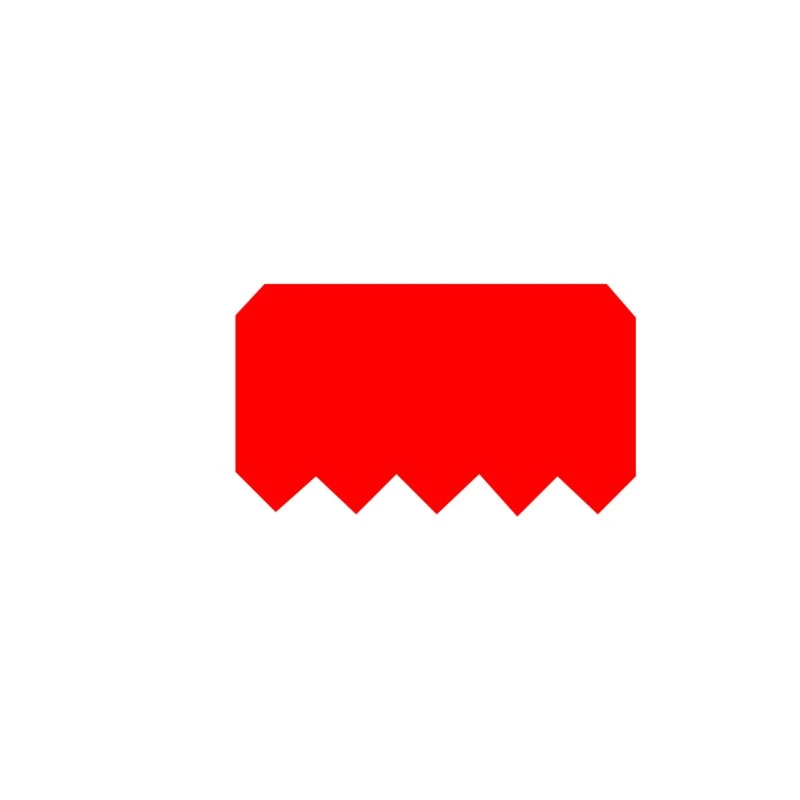

RCR104, RCR105 roterende tetning, dobbeltvirkende, smal rille, stabil sporinnleggelse og tannet tetningsflate.

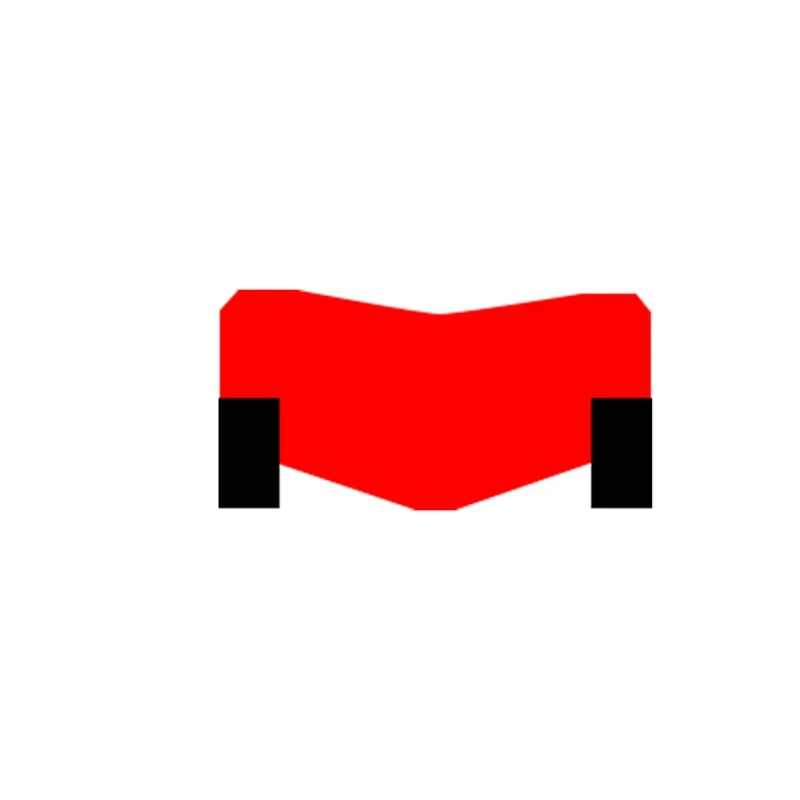

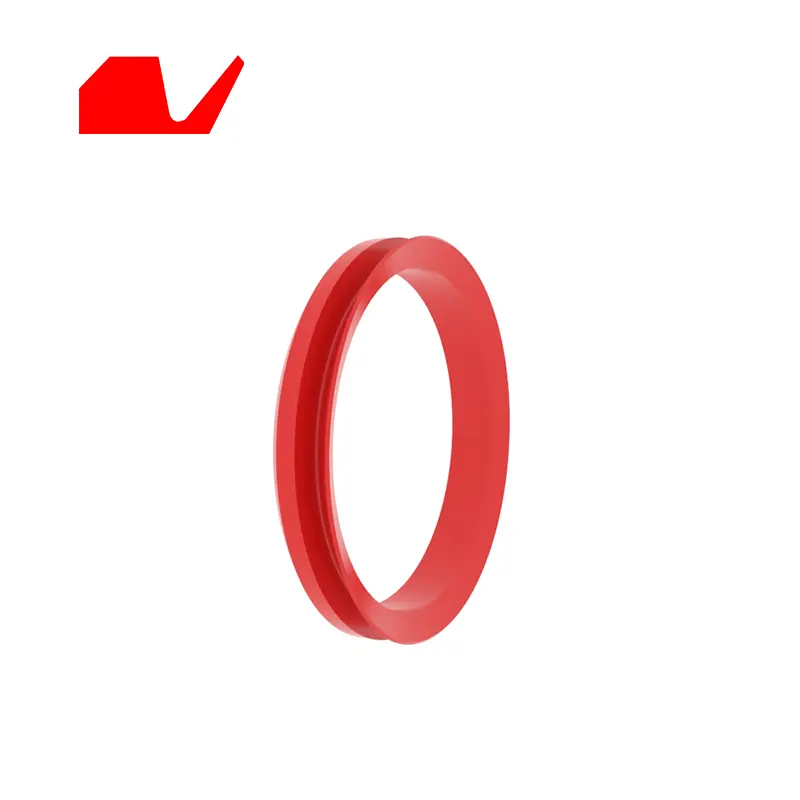

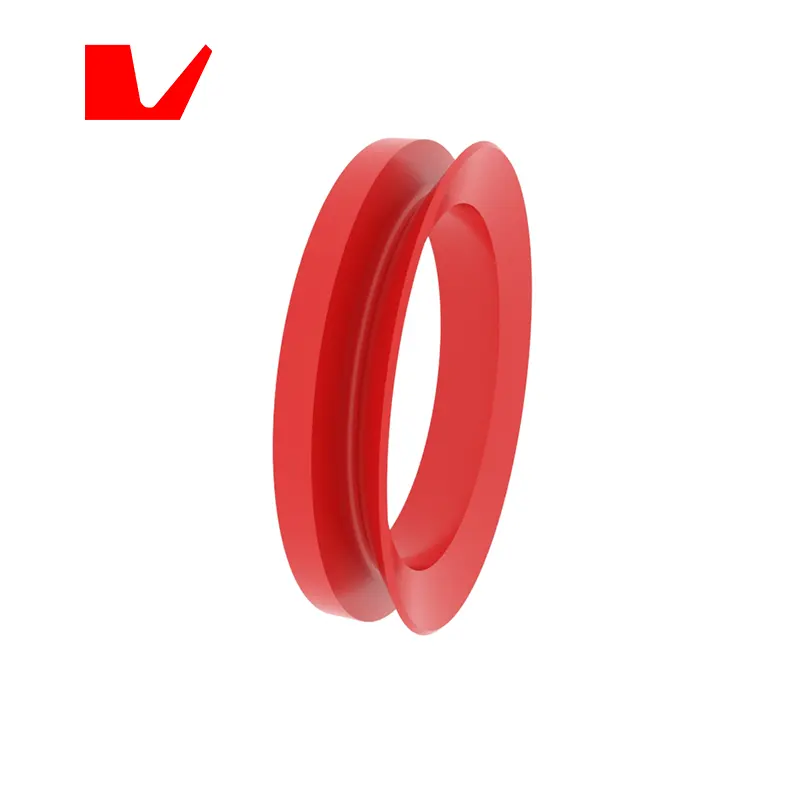

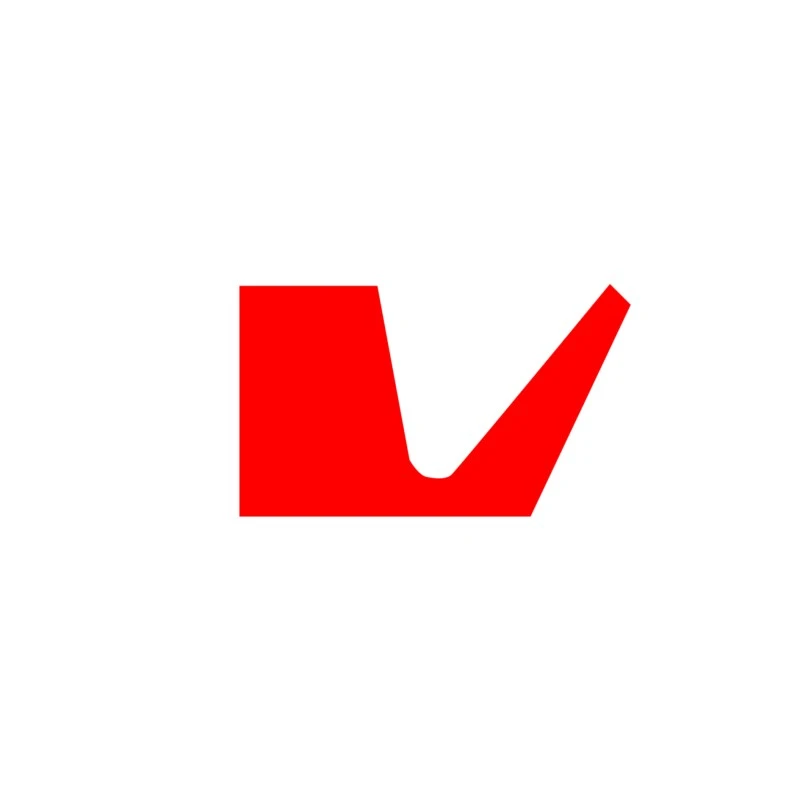

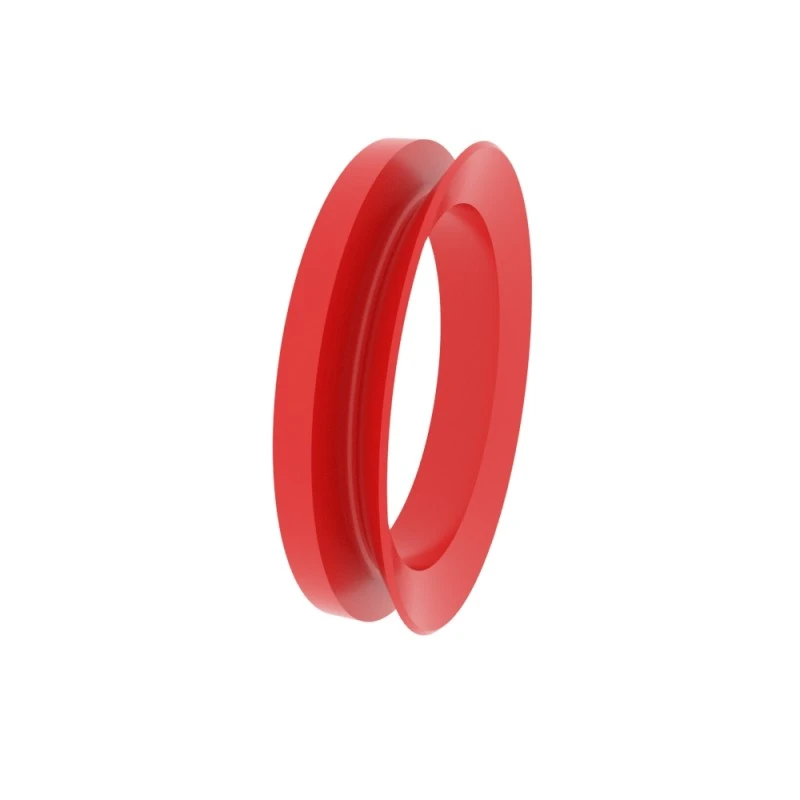

RCR106, RCR107 V-formet roterende tetning, aksial bevegelse, stor elastisk modul, friksjonsmotstand, støv, miljøgifter, vannsprut, oljesprut, etc.

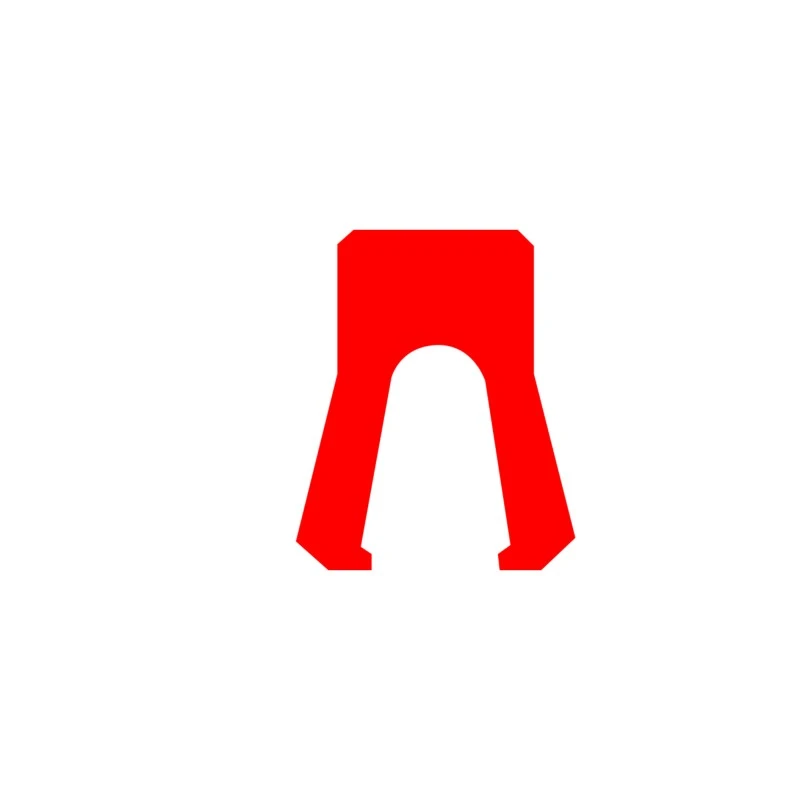

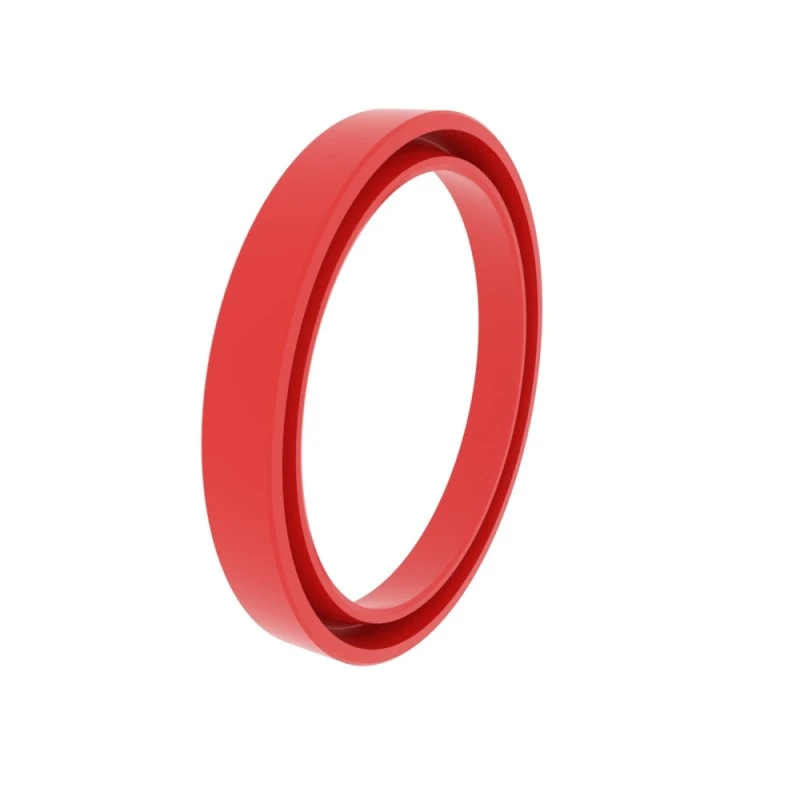

RCR108 roterende tetning, enkeltvirkning, ingen vår, forstyrrelsen av indre og ytre lepper bestemmes i henhold til forskjellige arbeidsforhold.

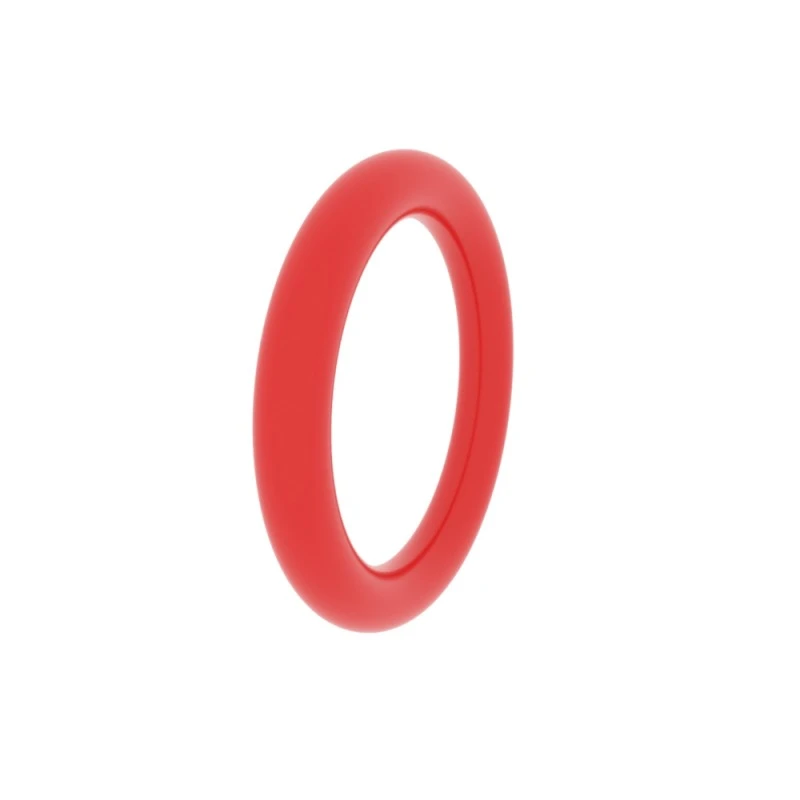

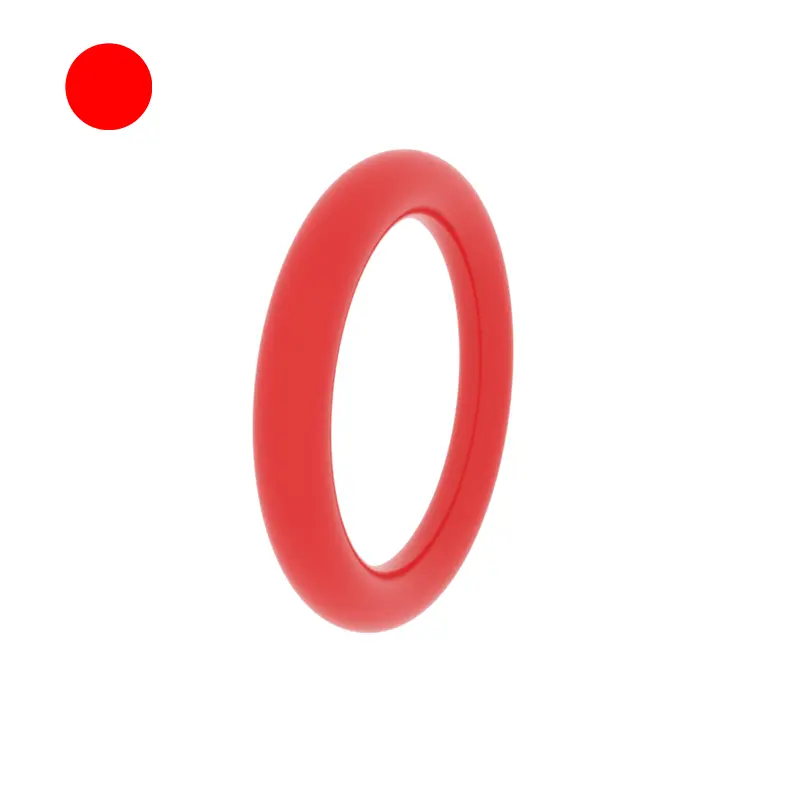

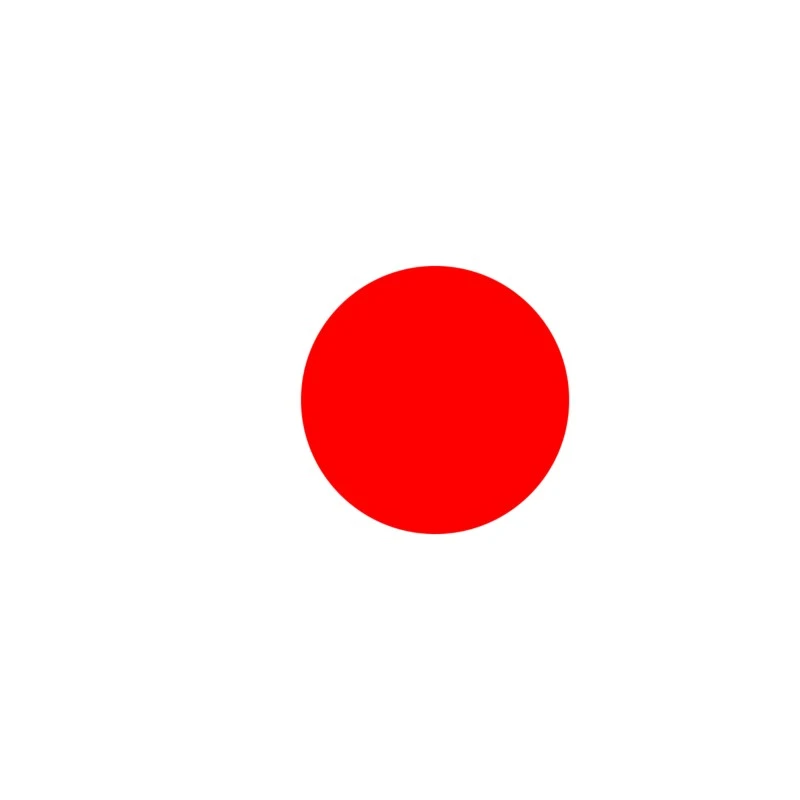

RCR109 O-ring, elastisk ring for det meste brukt til statisk tetning eller dynamisk tetning, fleksibel temperaturmedium. For detaljerte spor, se O-ringprøven.
RCR110 roterende tetrafluoroetylenforsegling for skaft, dobbeltvirkende, egnet for smale spor.
RCR111 roterende tetrafluoroetylenforsegling for hull, dobbeltvirkende, egnet for smale spor.
RCR112 roterende tetning, dobbeltvirkende, smalt spor, egnet for smurt arbeidsforhold.
RCR113 Rotasjonsforsegling, dobbeltvirkende, med støttering, stabil sporinnleggelse, noe som tillater større ekstruderingsgap og trykk, for det meste brukt på det roterende skaftet for utgravningsutstyr.
RCR115 roterende tetrafluoroetylenforsegling for skaft, dobbelvirkende, lav friksjon, høytrykk mot side, anti-høy temperaturkorrosjon.
RCR116 roterende tetrafluoroetylenforsegling for hull, dobbeltvirkende, lav friksjon, høytrykk mot side, høytrykk, anti-høy temperaturkorrosjon.

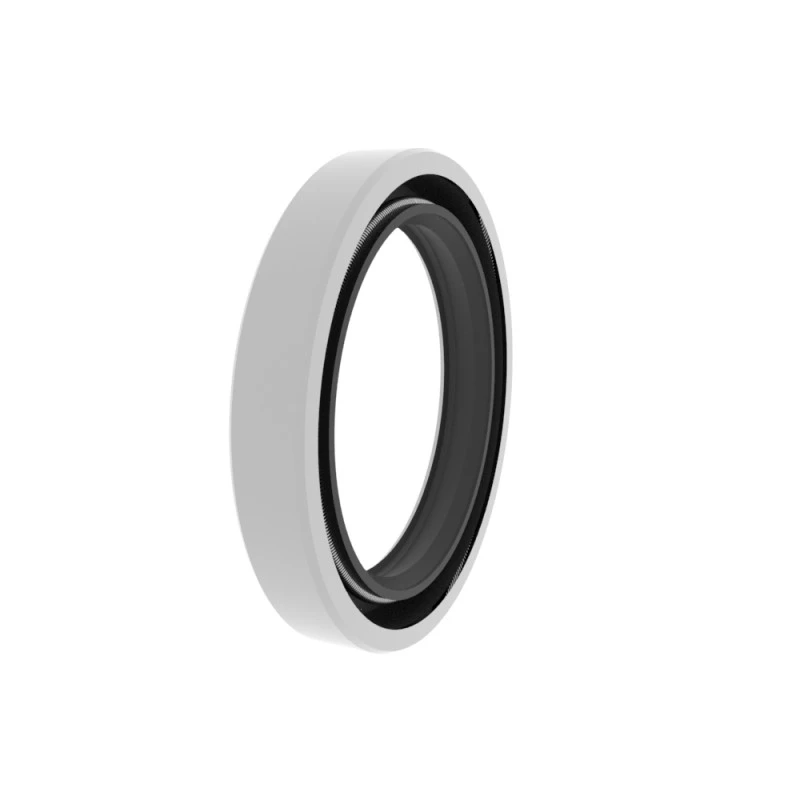

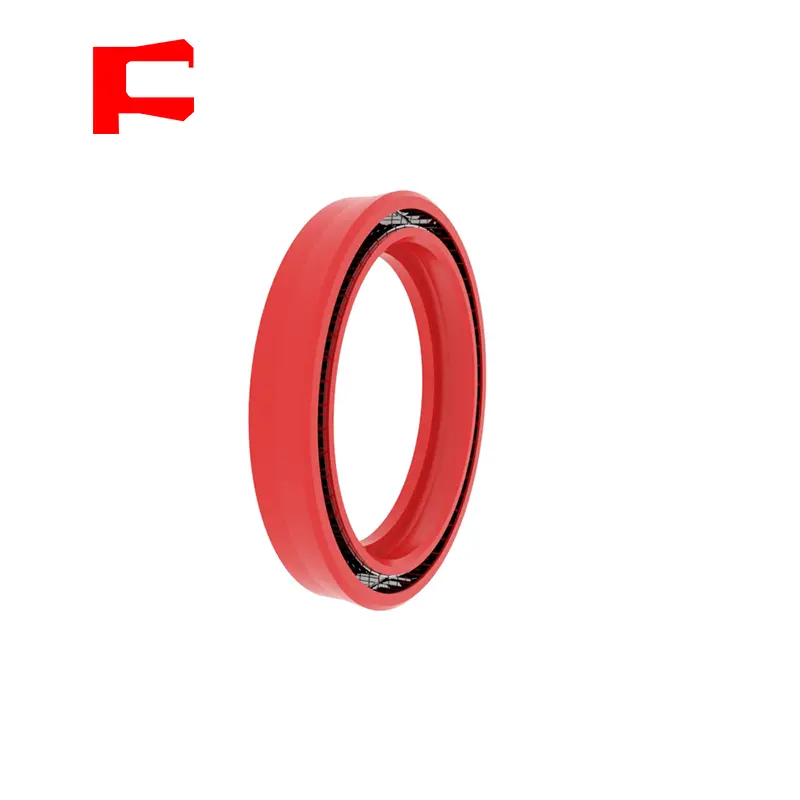

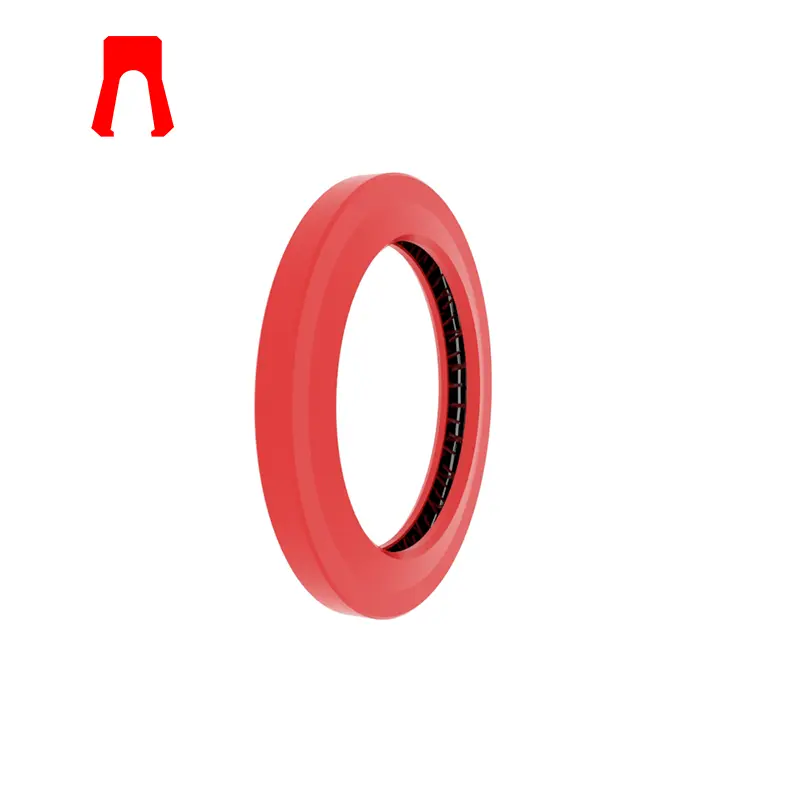

RCR117, RCR121 Rotary PTFE Seal, med Mander Spring, enkeltvirkende, korrosjonsmotstand med høy temperatur, egnet for relativt høy hastighet og høyt trykk.
RCR118 End PTFE Rotary Seal, med Mander Spring, enkeltvirkende, korrosjonsmotstand med høy temperatur, mest brukt i den kjemiske industrien.

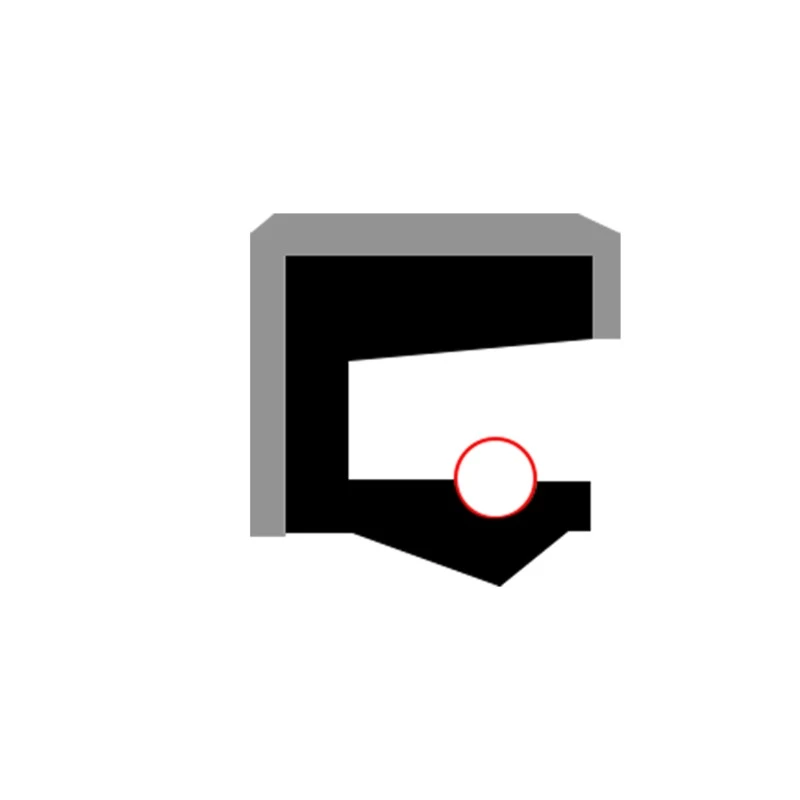

RCR119 Rotary Skeleton Enkel leppeforsegling, enkeltvirkende, aksial åpen sporinstallasjon, mye brukt, mest brukt som et beskyttende element for lagre.
RCR201, RCR202 Rotary Skeleton Double Lip Seal, Single Acting, med støvtett hjelpelippe, Axial Open Groove -installasjon, mye brukt, for det meste brukt som et beskyttende element for lagre.

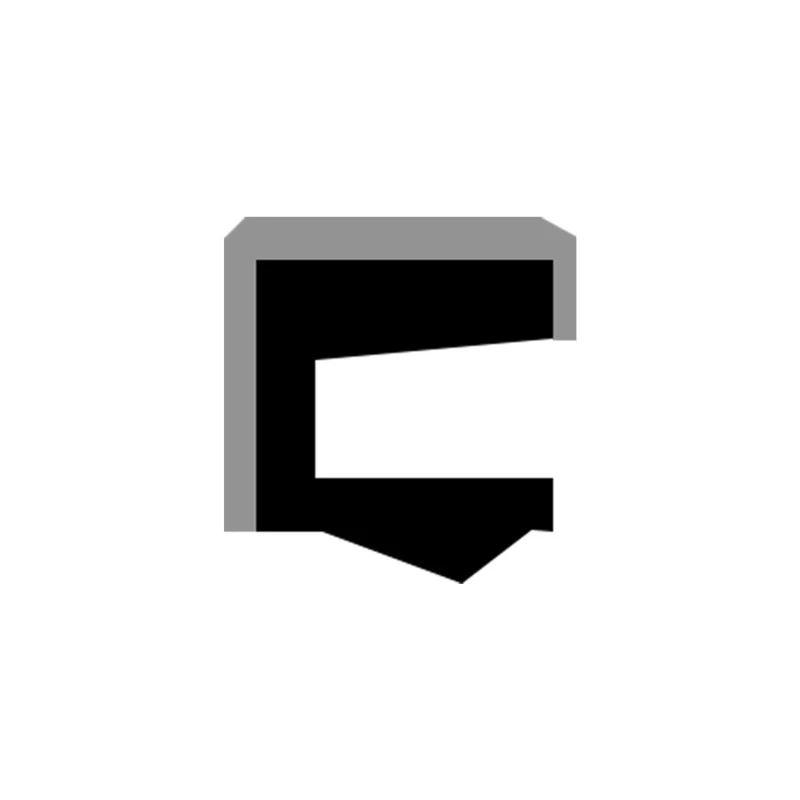

RCR203, RCR204 Rotary skjelettfri enkelt leppeforsegling, enkeltvirkende, aksial åpen sporfesting Fast installasjon, for det meste brukt i tunge næringer som metallurgi og skipsbygging.
RCR205 avskjæring av roterende skjelettfri enkelt leppeforsegling, enkeltvirkende, aksial åpen sporfesting Fast installasjon, for det meste brukt i tunge bransjer som metallurgi og skipsbygging.
RCR206, RCR207 Cut-Off roterende rammeløs enkelt leppetetning, enkeltvirkende, aksial åpen sporfesting Fast installasjon, for det meste brukt i tunge næringer som metallurgi og skipsbygging. Tetningsmediet er egnet for lavhastighets tetning, litiumbasert fett.
Produktfunksjoner og applikasjoner:
Hovedapplikasjoner

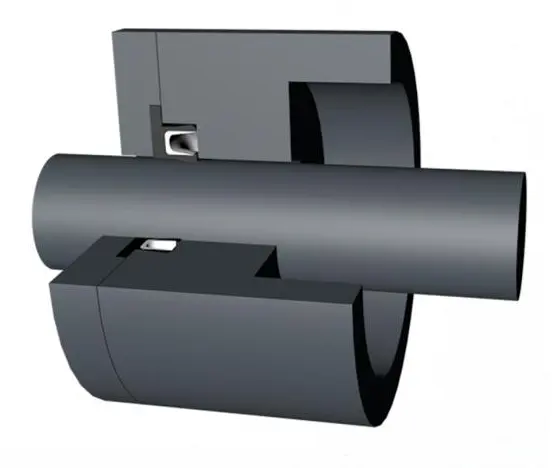

Å vri roterende tetning
Fordeler
Å drepe roterende tetninger har et bredt spekter av tilpasningsdyktige medier og temperaturområder, god tetningseffekt, høytrykksmotstand, liten tverrsnittsstørrelse, hydraulisk oljemotstand, lav friksjon og ingen pinne-glidende fenomen.

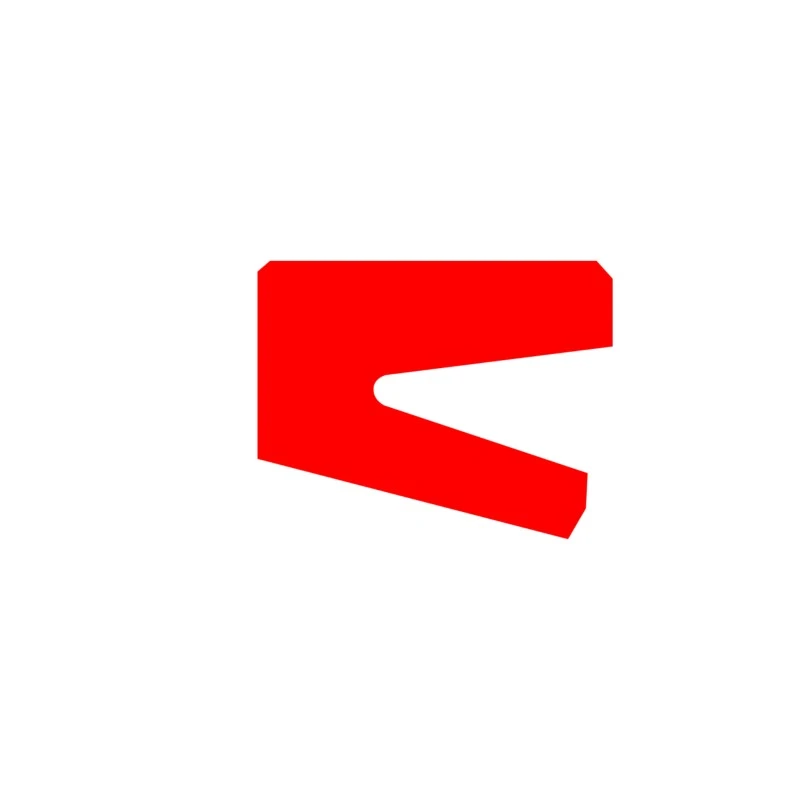

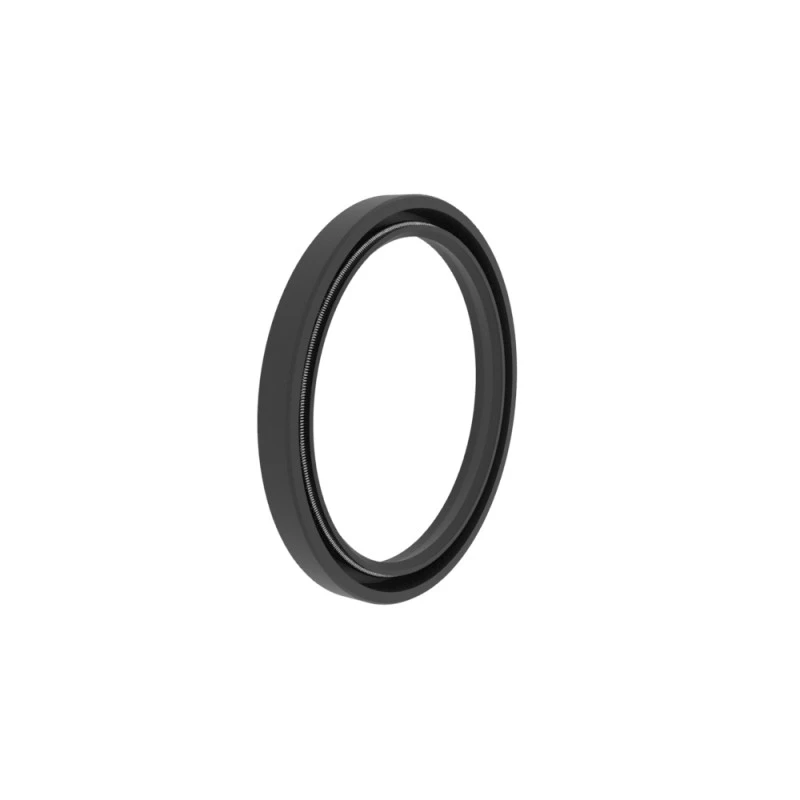

RCR101

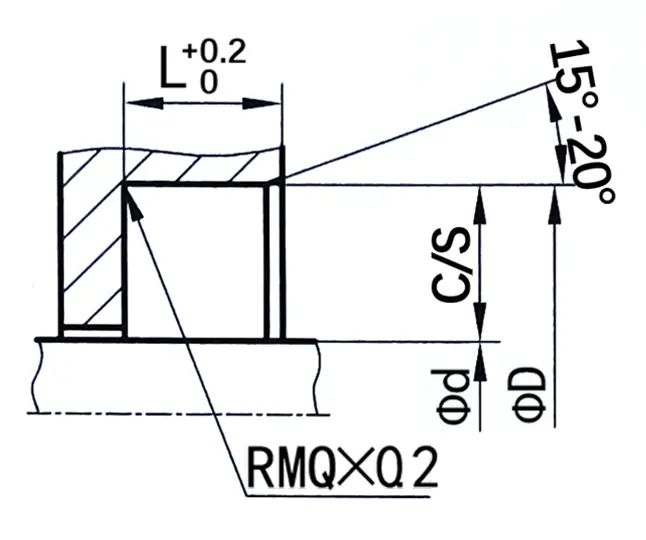

Bestillingsstørrelse
Φd ...... ytre diameter
Φd ...... indre diameter
L ...... sporbredde
|
Overflatebehandling |
R tmax (μm) |
RA (μm) |
|
Sklidoverflate matchende gummi/polyuretanforseglinger Sklidoverflate matchende PTFE -tetninger |
≤2,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Groove Side |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP -profilstøttelengdeforhold |
50%-95% |
|
|
Toleranse |
|
|
Φd |
f8 |
|
Φd |
H8 |
Bestillingseksempel
Modell: RCR101
Sporstørrelse: 100x115x8
Materiale: NBR/POM
Tetningstype: RCR101, RCR102
Hovedpåføring: Passer for roterende akselende forsegling
Fordeler: Passer for et bredt spekter av medier, et bredt temperaturområde og god tetningseffekt
Materiale: Polyuretan, gummi/polyoksymetylen
|

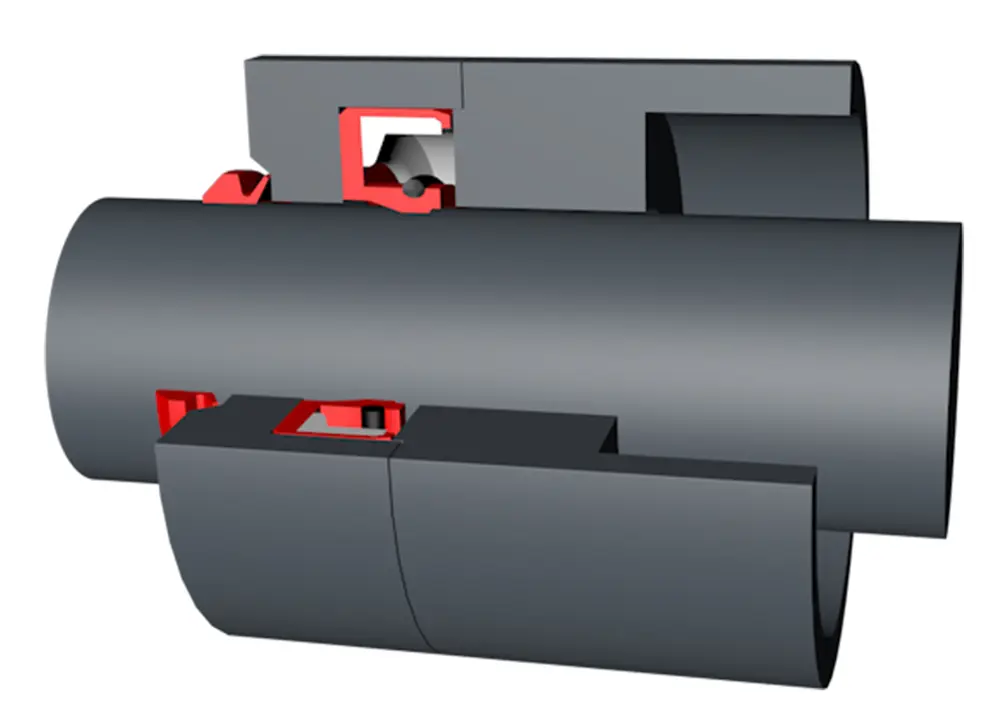

Forseglingseksempler |

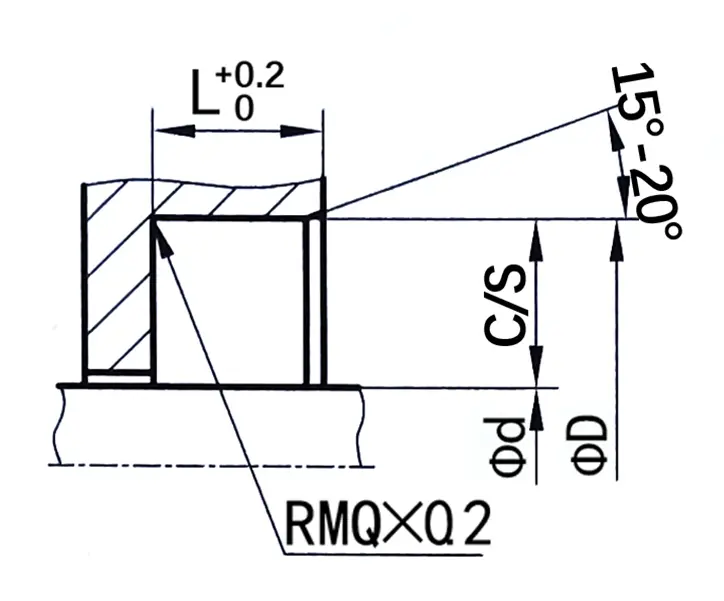

Følgende er standard spordimensjoner (roterende tetninger av alle størrelser innenfor størrelsesområdet kan produseres) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139.9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||

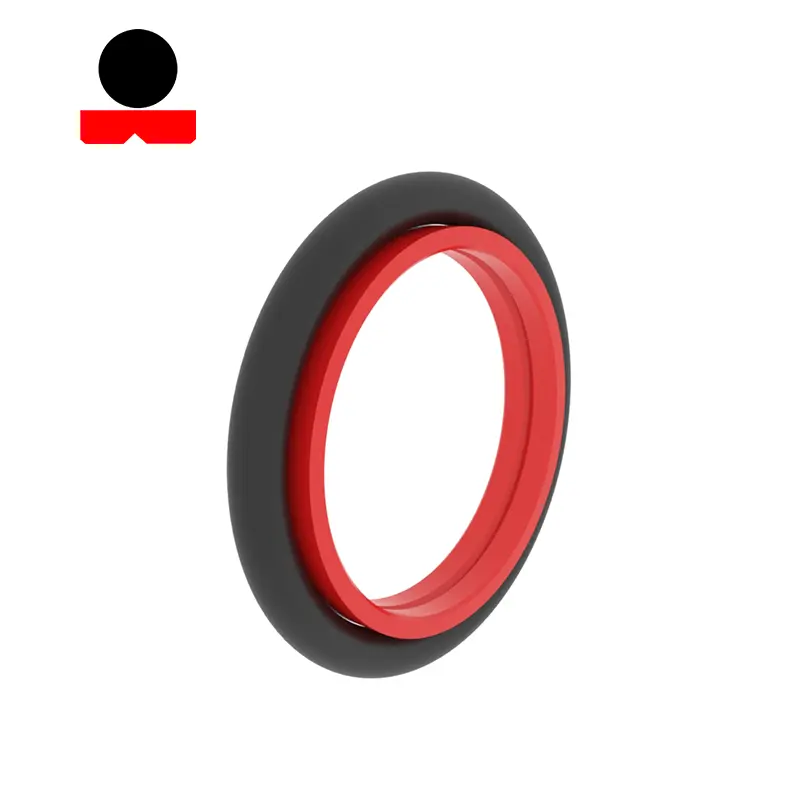

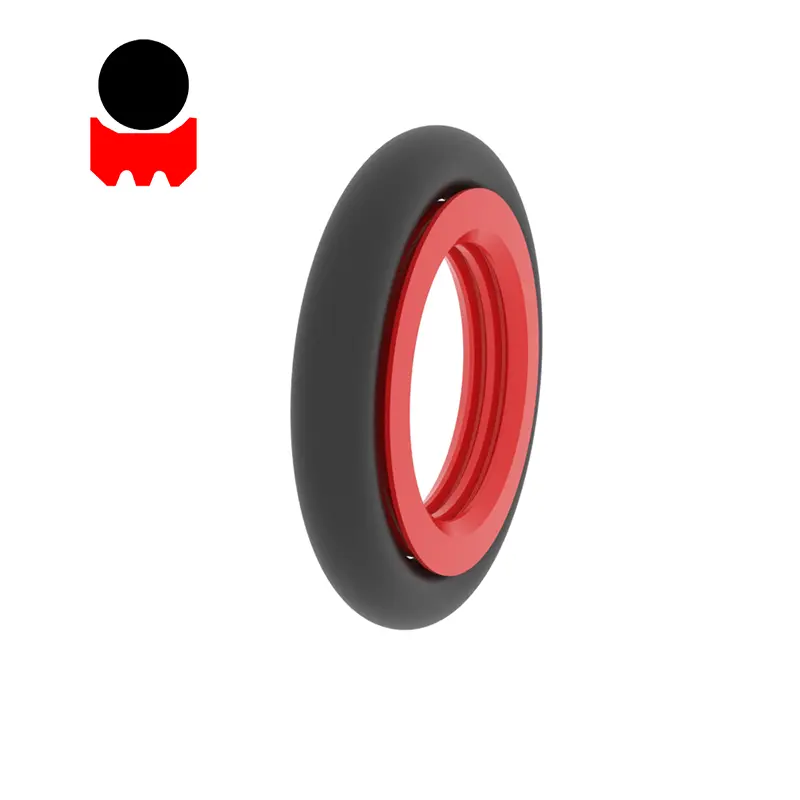

RCR115
Bestillingsstørrelse
Φd ...... ytre diameter
Φd ...... indre diameter
L ...... sporbredde
|
Overflatebehandling |
R tmax (μm) |
RA (μm) |
|
Sklidoverflate matchende gummi/polyuretanforseglinger Sklidoverflate matchende PTFE -tetninger |
≤2,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Groove Side |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP -profilstøttelengdeforhold |
50%-95% |
|
|
Toleranse |
|
|
Φd |
f8 |
|
Φd |
H8 |
Bestillingseksempel

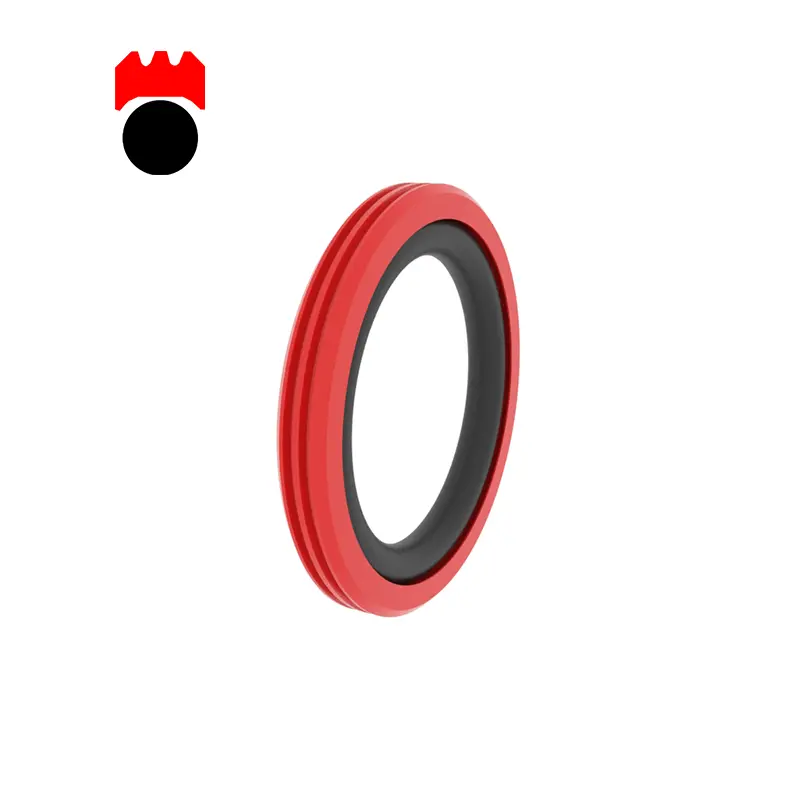

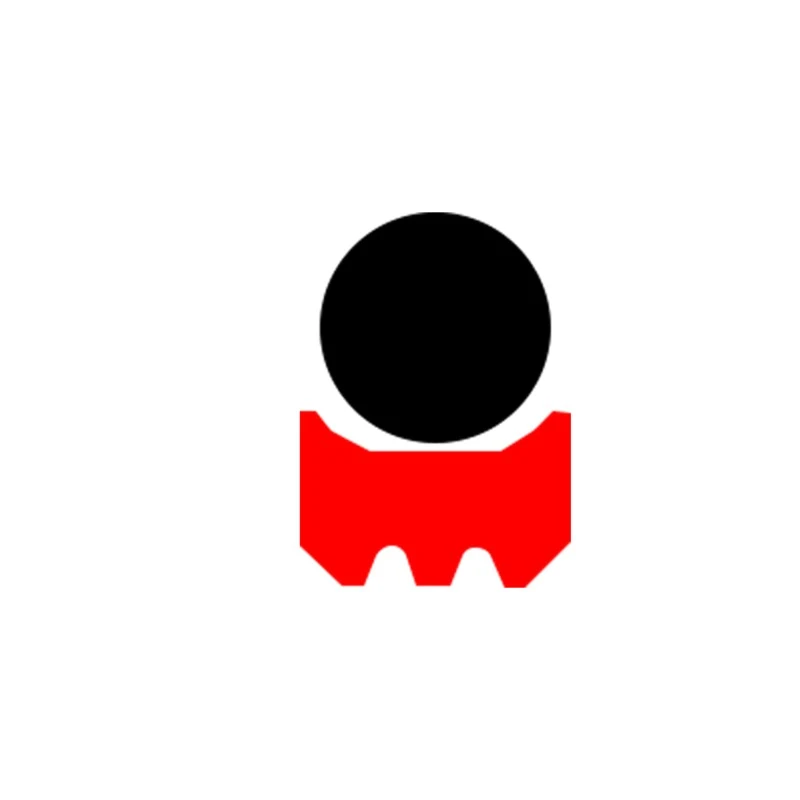

Modell: RCR115
Sporstørrelse: 100x111x4.2
Materiale: PTFE4+NBR
Tetningstype: RCR115
Hovedpåføring: Egnet for tetninger for roterende aksler, gravemaskiner, grabbere, svingbare ledd.
Fordeler: Den kan motstå høyt trykk, har liten tverrsnittsstørrelse, er motstandsdyktig mot hydraulisk olje, har lav friksjon og ingen pinne-sklisser fenomen.
Materiale: tetrafluoroetylen + nitrilgummi eller fluorubber
|
Forseglingseksempler |

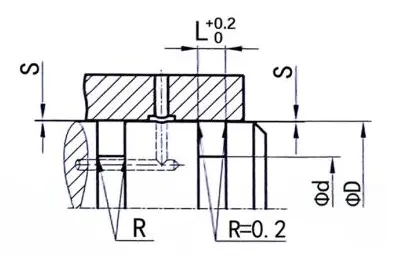

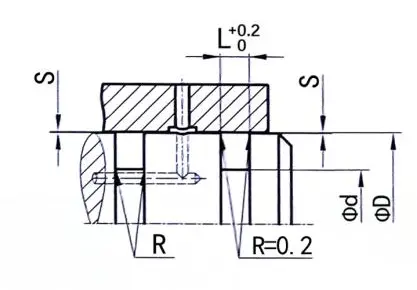

Følgende er standard spordimensjoner (roterende tetninger av alle størrelser innenfor størrelsesområdet kan produseres) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maksimal ekstruderingsgap s |
||
|
100bar |
200bar |
||||||||
|
6-18.9 |
Φd+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd+15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

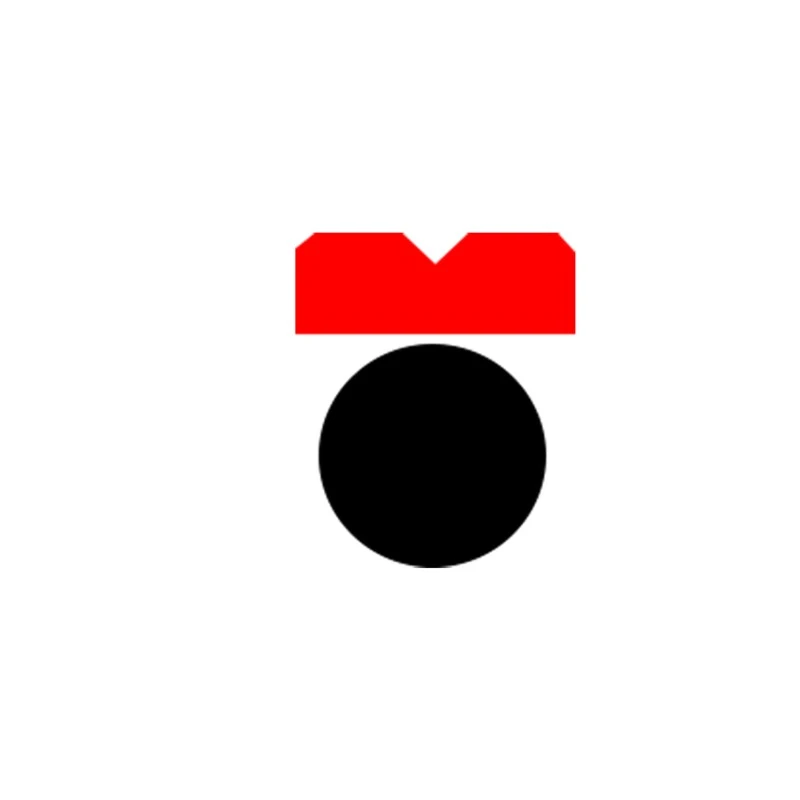

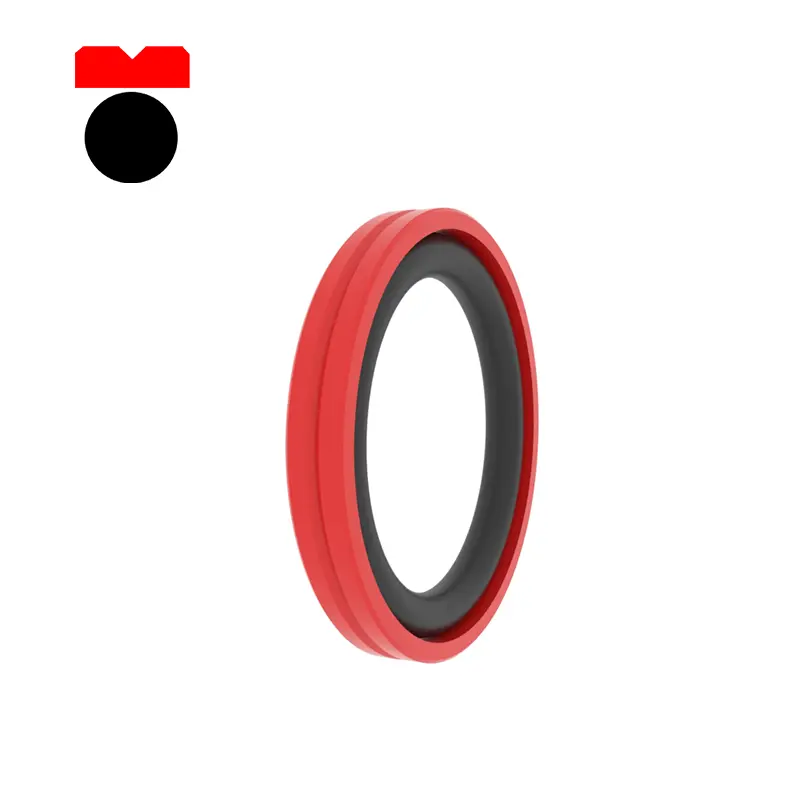

RCR116
Bestillingsstørrelse
Φd ...... ytre diameter
Φd ...... indre diameter
L ...... sporbredde
|
Overflatebehandling |
R tmax (μm) |
RA (μm) |
|
Sklidoverflate matchende gummi/polyuretanforseglinger Sklidoverflate matchende PTFE -tetninger |
≤2,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Groove Side |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP -profilstøttelengdeforhold |
50%-95% |
|
|
Toleranse |
|
|
Φd |
f8 |
|
Φd |
H8 |
Bestillingseksempel
Modell: RCR116
Sporstørrelse: 100x89x4.2
Materiale: PTFE4+NBR
Tetningstype: RCR116
Hovedpåføring: Passer for roterende akselendesetninger, gravemaskiner, grabbere, roterende ledd, roterende distributører.
Fordeler: Det er egnet for et bredt spekter av medier og temperaturer, har god tetningseffekt, liten tverrsnittsstørrelse, sterk motstand mot hydraulisk olje, lav friksjon og ingen pinne-sklisser fenomen.
Materiale: tetrafluoroetylen + nitrilgummi eller fluorubber
|
Forseglingseksempler |
Følgende er standard spordimensjoner (roterende tetninger av alle størrelser innenfor størrelsesområdet kan produseres) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
O-ring |
Maksimal ekstruderingsgap s |
||
|
100bar |
200bar |
||||||||
|
8-39.9 |
Φd-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
Φd-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
ΦD-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
ΦD-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
ΦD-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
ΦD-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

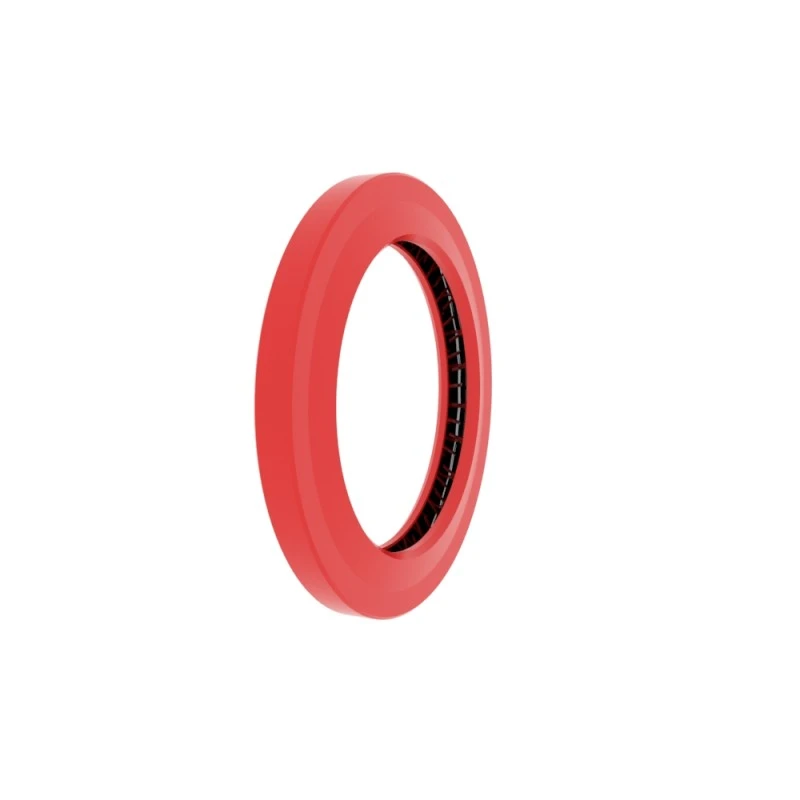

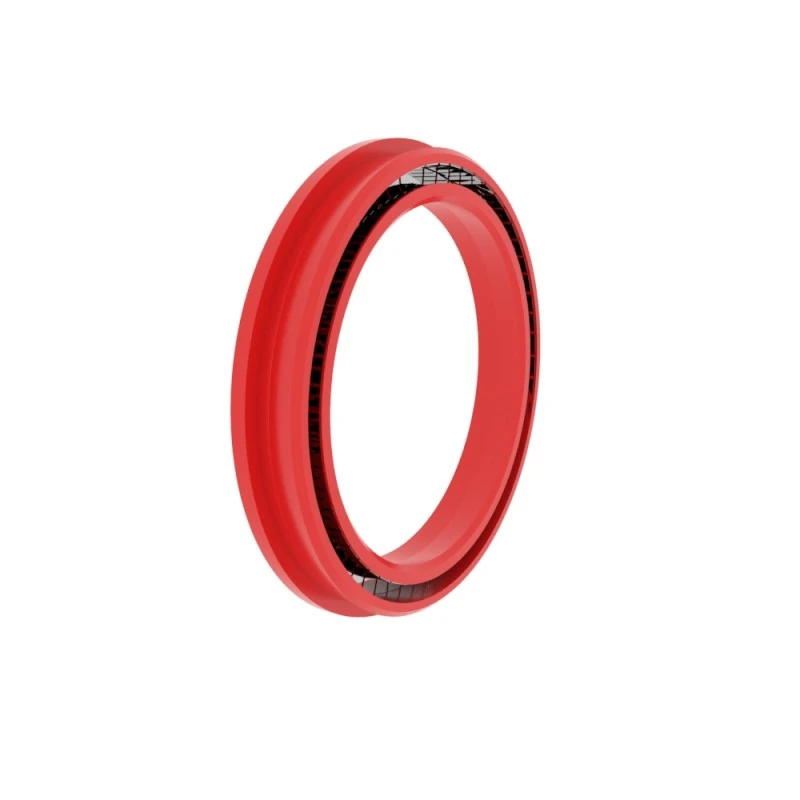

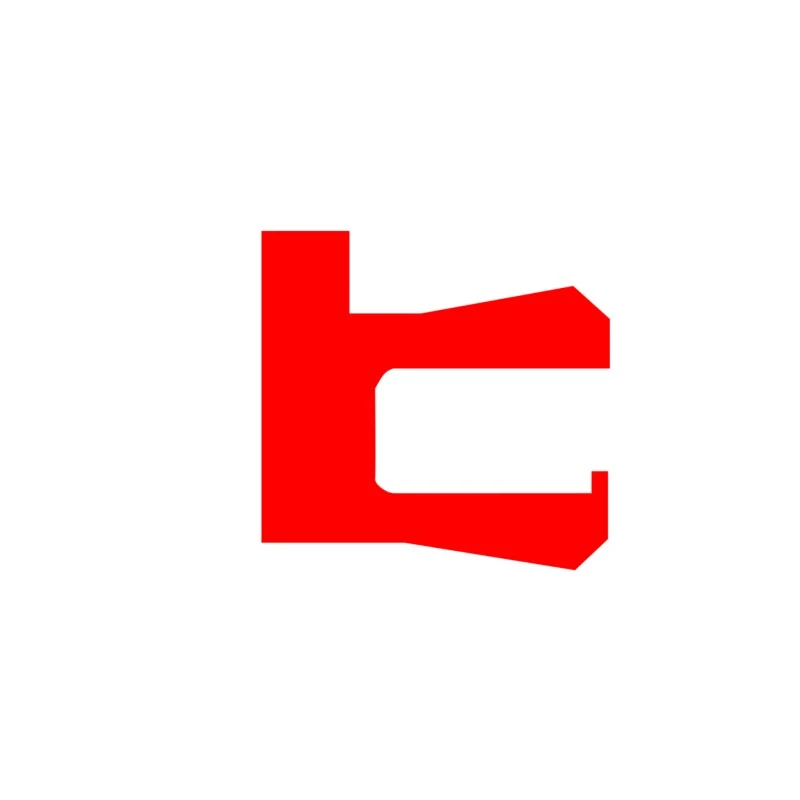

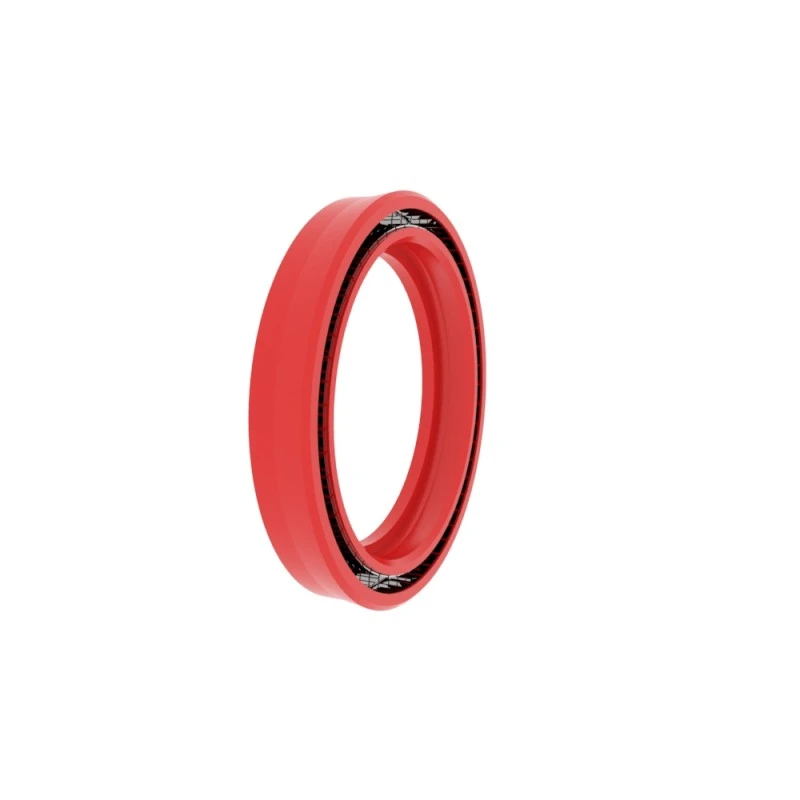

RCR117
Bestillingsstørrelse
Φd ...... ytre diameter
Φd1 ...... ytre diameter
Φd ...... indre diameter
L ...... sporbredde
L1 ...... sporbredde
|
Overflatebehandling |
R tmax (μm) |
RA (μm) |
|
Sklidoverflate matchende gummi/polyuretanforseglinger Sklidoverflate matchende PTFE -tetninger |
≤2,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Groove Side |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP -profilstøttelengdeforhold |
50%-95% |
|
|
Toleranse |
|
|
Φd |
f8 |
|
Φd |
H8 |
Bestillingseksempel
Modell: RCR117
Sporstørrelse: 100x117.5x110.5x7.1x1.8
Materiale: PTFE4+V.
Tetningstype: RCR117
Hovedpåføring: Passer for roterende akselende forsegling, denne typen tetning brukes ofte i petroleum og kjemisk næring
Fordeler: Lav friksjon, korrosjonsmotstand, høy temperaturmotstand, egnet for høy hastighet
Materiale: PTFE, rustfritt stålfjær
|
Forseglingseksempler |

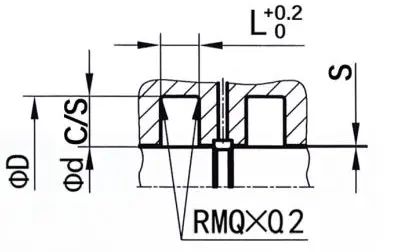

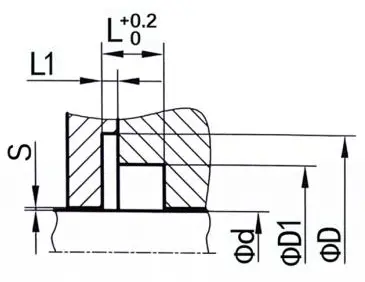

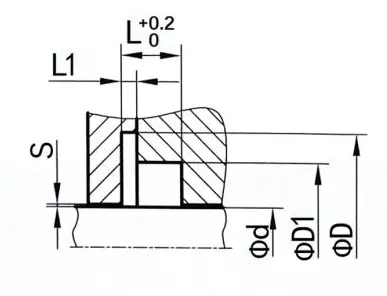

Følgende er standard spordimensjoner (roterende tetninger av alle størrelser innenfor størrelsesområdet kan produseres) |
|||||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
Maksimal ekstruderingsgap s |
|||
|
20bar |
100bar |
200bar |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd+12.5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φd+17.5 |
Φd+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
