Støvforsegling

Som leverandør av profesjonelle tetningsløsninger har RCA -serien av støvforseglings tetninger som ble lansert av Ruichen Seals diversifiserte design og målrettede funksjoner, og fullt ut dekker kjernebehovene til det industrielle feltet for støvforebygging, trykkmotstand og miljømessig tilpasningsevne.

Når det gjelder teknisk design, er Products Dust Seal Turning Seals -serien sentrert om fleksibilitet. Det er generelle tetninger (for eksempel RCA101/104/105) som er installert med ekstruderte ytre diametre, som er kompatible med ISO 6195-A-standardspor og egnet for kompakte romscenarier; Det er også modeller med integrerte anti-Extusion-skjeletter (for eksempel RCA103/106), som forbedrer den strukturelle stabiliteten under dynamiske belastninger gjennom Axial Open Groove Design (ISO 6195-B). For spesielle arbeidsforhold støtter RCA107 installasjon av 30 ° skråspor og er kompatibel med keiserlig og metrisk utstyr, mens RCA108 forenkler vedlikeholdsprosessen til gamle sylindere gjennom flensfikseringsdesign betydelig, noe som reduserer kostnadene for transformasjon betydelig.

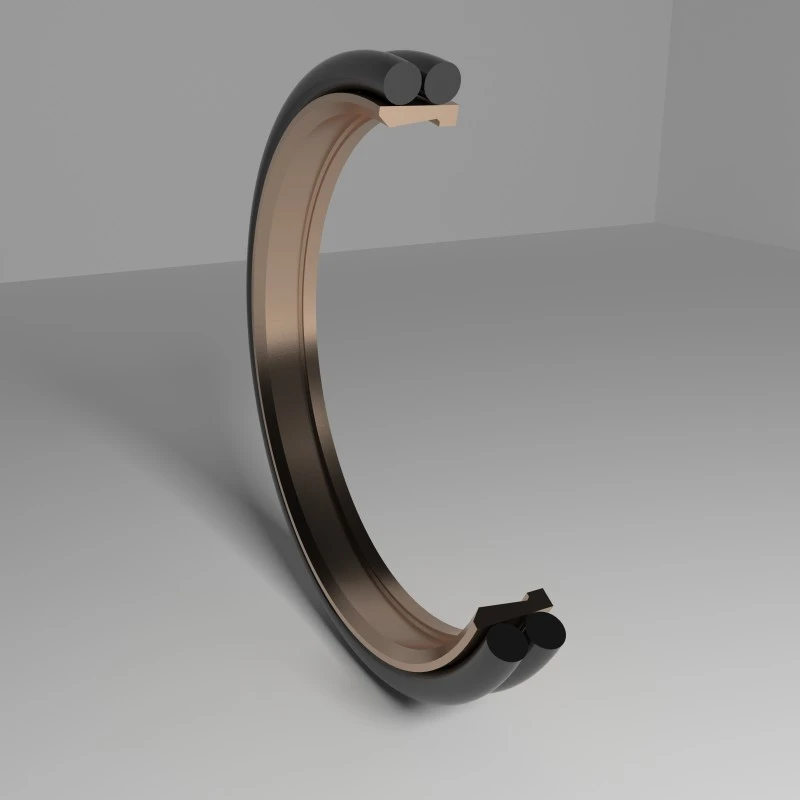

Når det gjelder å forsegle ytelsesoptimalisering, forbedrer vi påliteligheten gjennom innovative strukturer: oljetursporutformingen av RCA101 fremmer oljeflukt og reduserer forurensningsakkumulering; Den doble leppen eller hjelpestrukturen (RCA109/111/112, etc.) er kombinert med en tetrafluoroetylen kombinert tetning for å oppnå dual-action støv og oljebarriere; og den sammensatte utformingen av PTFE (polytetrafluoroetylen) materiale og O-ring (RCA115 ~ 119) balanserer ytterligere trykkfordelingen, er motstandsdyktig mot høye temperaturer på 250 ° C og er motstandsdyktig mot kjemisk korrosjon, egnet for rene miljøer som halvledere, mat og medisin. For ekstreme arbeidsforhold brukes RCA213 i kombinasjon med DA-serien, ved bruk av høyhardhetsmaterialer for å motstå klissete miljøgifter som gjørme og tjære, og beskytte den indre tetningen mot erosjon.

Når det gjelder anvendelse, er RCA -serien mye tilpasset ingeniørmaskiner, gruveutstyr, hydrauliske og pneumatiske systemer, og presisjonsindustrielle felt. For eksempel tåler RCA111/211 1,6MPa høyt trykk, og gir dobbel beskyttelse for hydrauliske sylindere; RCA115 ~ 119 har blitt førstevalget for støvforebygging av presisjonsutstyr på grunn av dets ikke-krypende og lave friksjonsegenskaper; RCA108 gir en rask løsning for vedlikehold av gammelt utstyr uten behov for å endre sporet. Når det gjelder materialer, insisterer vi på å gi like stor betydning for miljøvern og ytelse. PTFE-modifiseringsteknologi tar hensyn til både selvnobling og slitasje motstand. O-ringelastomerer (som NBR) sikrer forseglingsstabilitet. Noen modeller (for eksempel RCA119) bruker en silikonfri formel for å oppfylle de strenge kravene til rene workshops. I mange år har Ruichen Seal alltid rettet mot "presis tilpasning og langsiktig beskyttelse". Gjennom RCA-serien hjelper det kunder å takle utfordringer som støvinntrenging, oljelekkasje og korrosjon av høy temperatur, og gir pålitelige garantier for effektiv drift av utstyr.

Produktfunksjoner og applikasjoner:

Hovedapplikasjon: Standard støvtett for oljesylinder

Fordeler: Støvforseglingssetninger er enkle å installere, med utmerkede anti-friksjon og støvtette effekter. De vil ikke bevege seg i motsatt retning i hulrommet, og det vil ikke være noen trykkåpning mellom tetningsringen og den støvtette ringen.

Materiale: Polyuretan, gummi

Spesifikke applikasjonsområder:

Generelt støvtett (RCA101 ~ 105/113/114): mye brukt i ingeniørmaskiner og automatiseringsutstyr for å motstå støvinntrenging.

Tunge og vedlikeholdsscenarier (RCA103/106/108): Skjelettstøtte og fikseringsdesign er egnet for høye belastningsscenarier som gruvedrift og gammel sylindertransformasjon.

Presisjon og hardt miljø (RCA115 ~ 119): halvleder, mat og medisin og andre næringer, oppfyller kravene til ingen krypende, lav friksjon og korrosjonsmotstand.

Flerstandardkompatibilitet: RCA107 støtter britisk utstyr, og RCA-serien dekker ISO 6195 standard spor for å forenkle utvelgelsesprosessen.

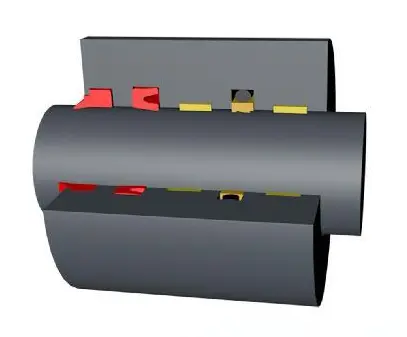

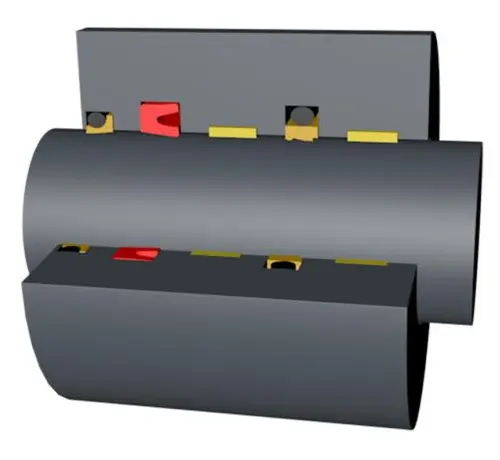

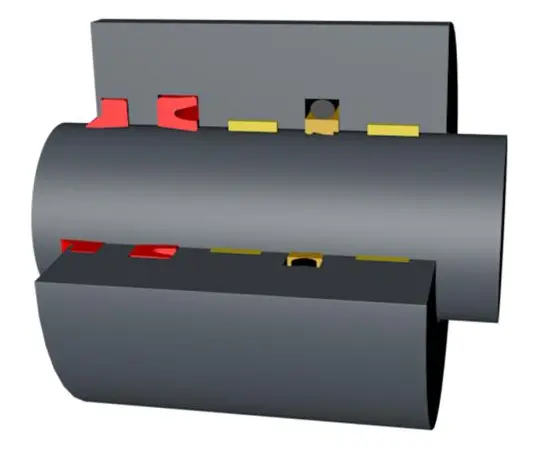

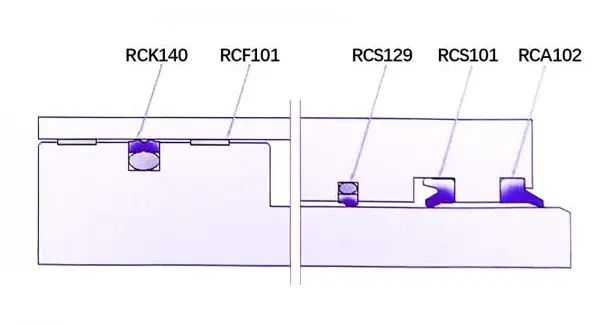

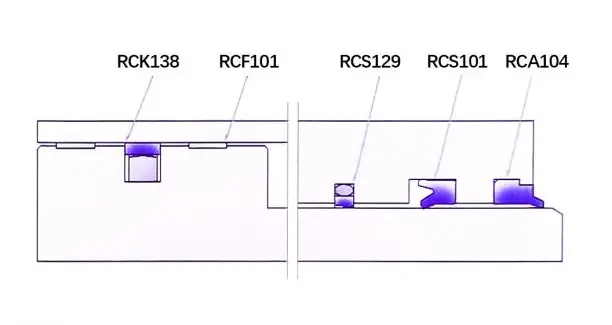

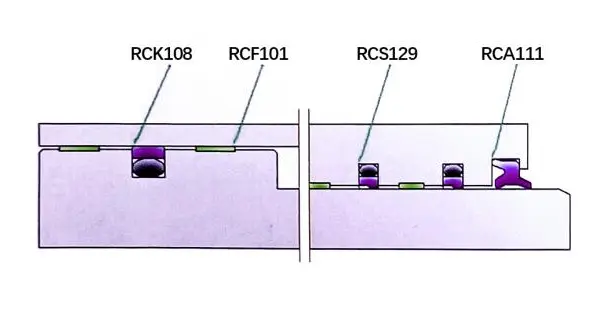

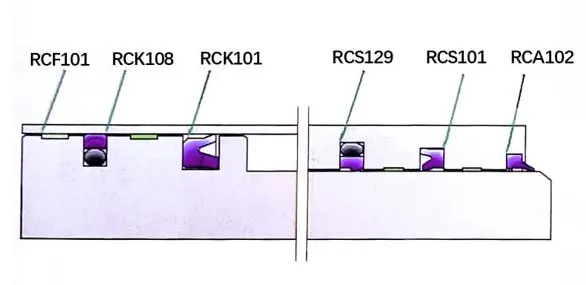

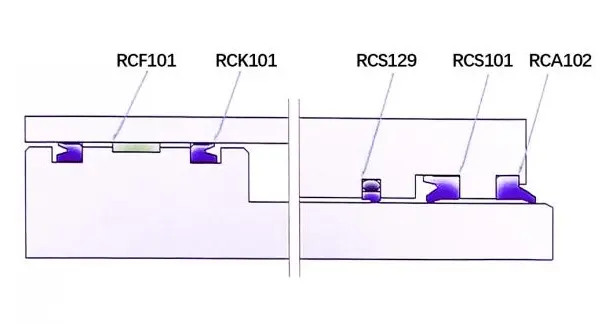

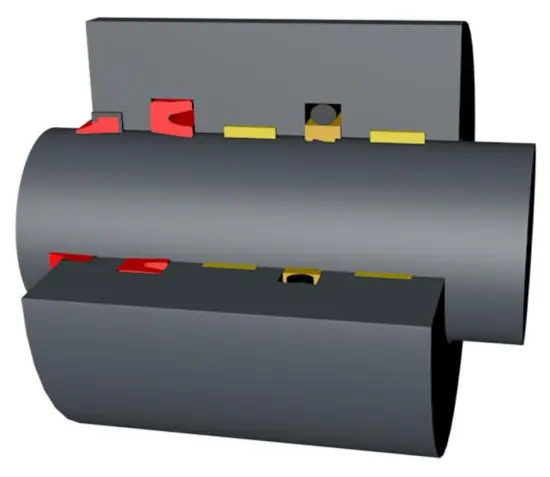

Tetningsapplikasjon og sylinderdesign

Tunge industri: Bransjeeksempler: tunge maskinverktøy (smiemaskiner, hydrauliske presser, bøyemaskiner, etc.), metallurgi (rullende fabrikker, AGC -sylindere, etc.), gruvedrift (hydrauliske støtte, gruveutstyr, etc.), tunge konstruksjonsmaskiner (kraner, gravemaskiner, etc.)

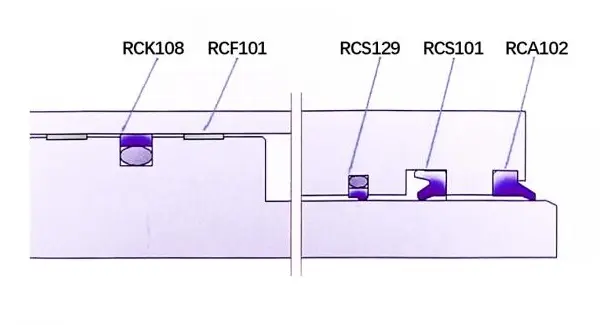

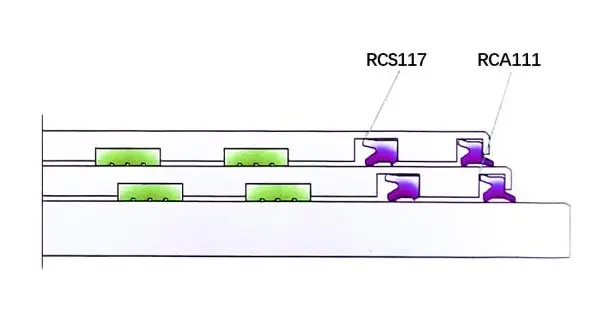

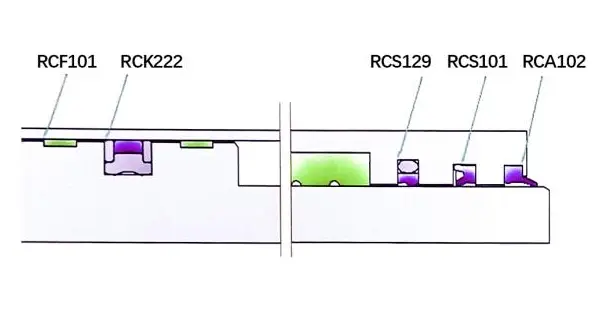

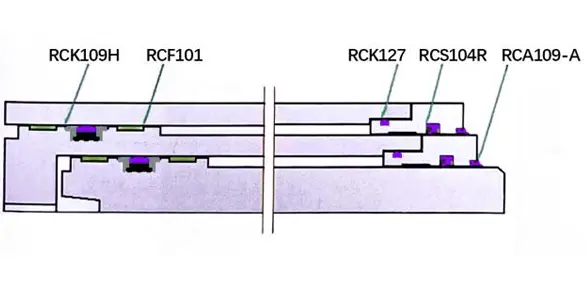

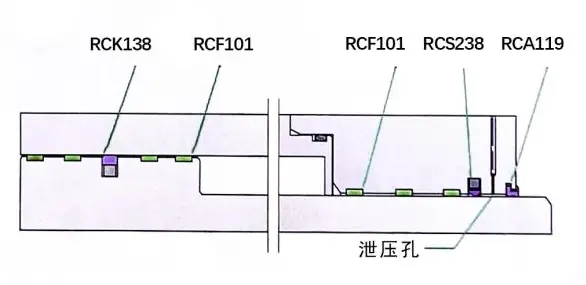

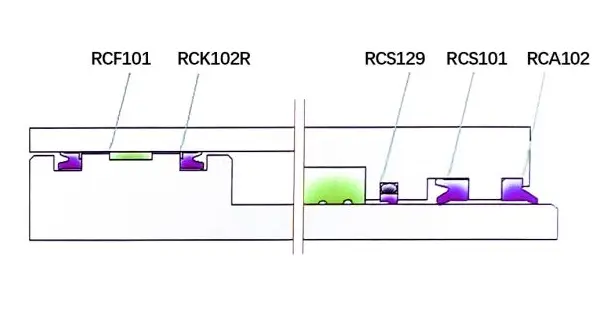

Anbefalt tetningsdesign:

Tung smiemaskin

Metallurgi AGC

Hydraulisk støttesøylen sylinder

Hydraulisk støttevakt Jack

Kran løftesylinder

Kran luffing sylinder

Middels industri: Bransjeeksempler: løfteutstyr, landbruksmaskiner, lette transportverktøy, løfteplattformer, maskinverktøy (bøyemaskiner, injeksjonsstøpemaskiner, fresemaskiner, etc.), gaffeltrucker, dumpbiler

Anbefalt tetningsdesign:

Bøyemaskin

Dump Truck Lifting Device

Landbruksmaskiner

Løfteplattform

Lysindustri: Industri Eksempler: Maskinverktøy, gaffeltrucker, injeksjonsstøpemaskiner, landbruksmaskiner, Balers

Anbefalt tetningsdesign:

Liten gaffeltruck

Injeksjonsstøpemaskin

Støvforsegling

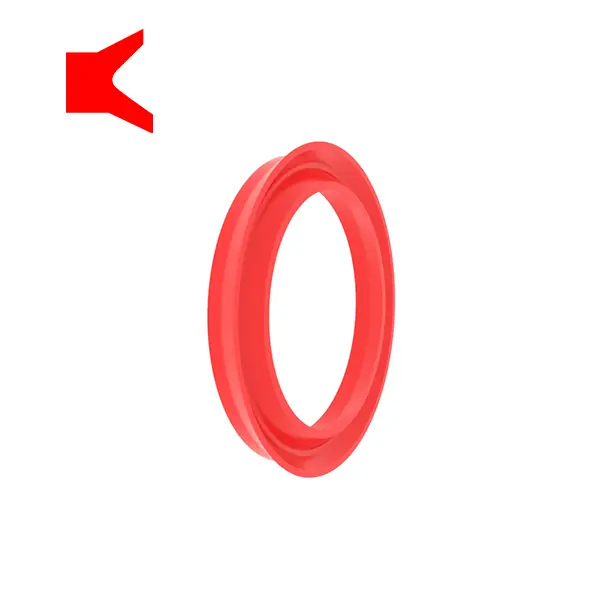

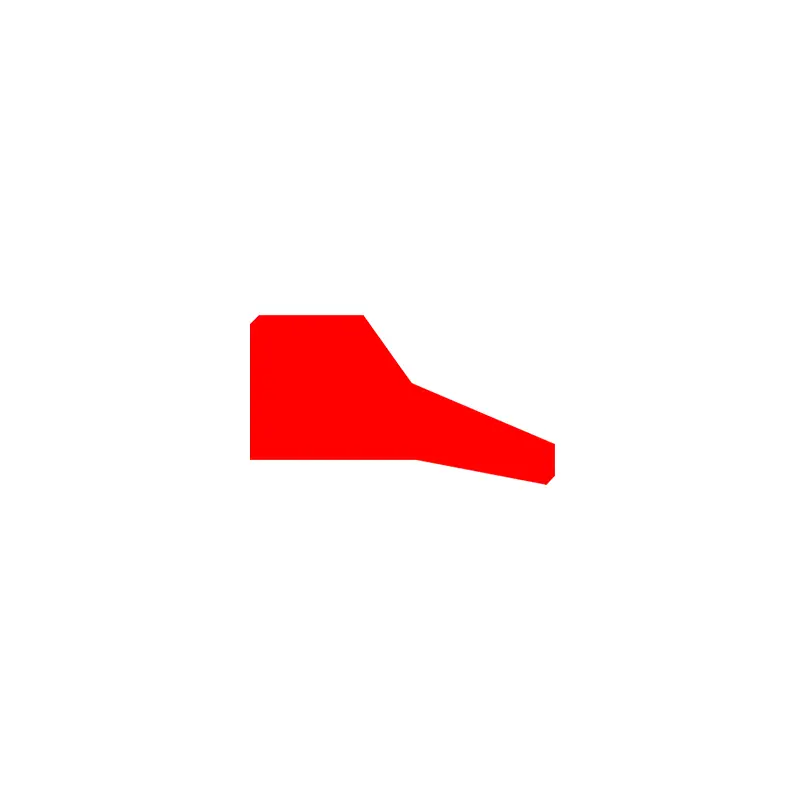

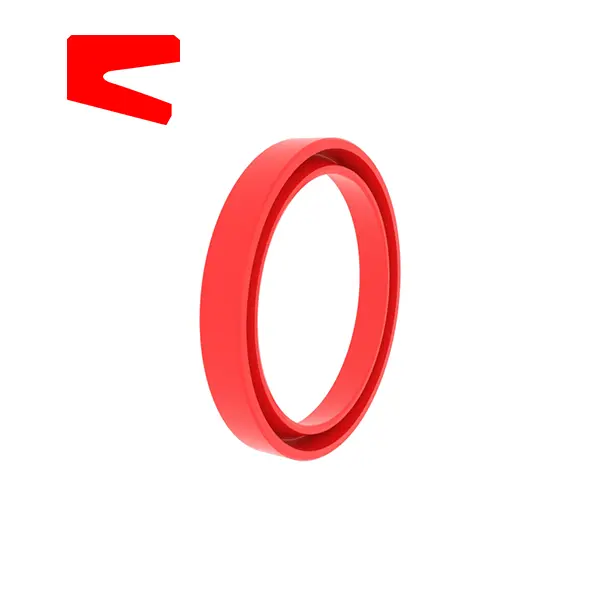

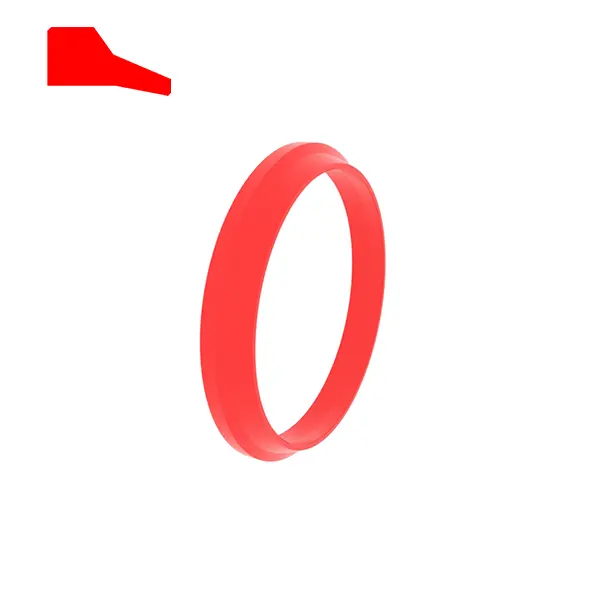

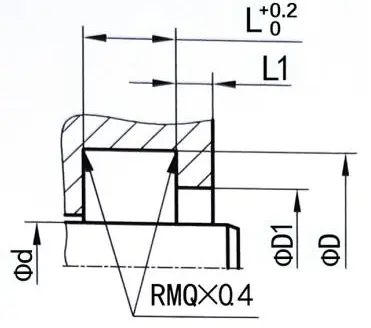

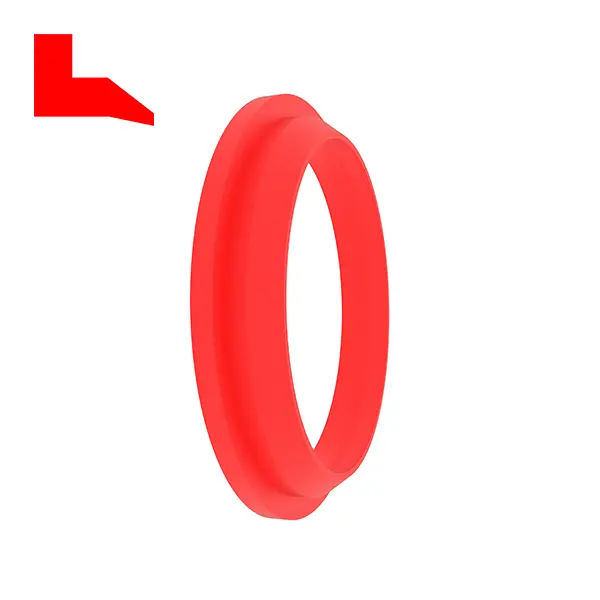

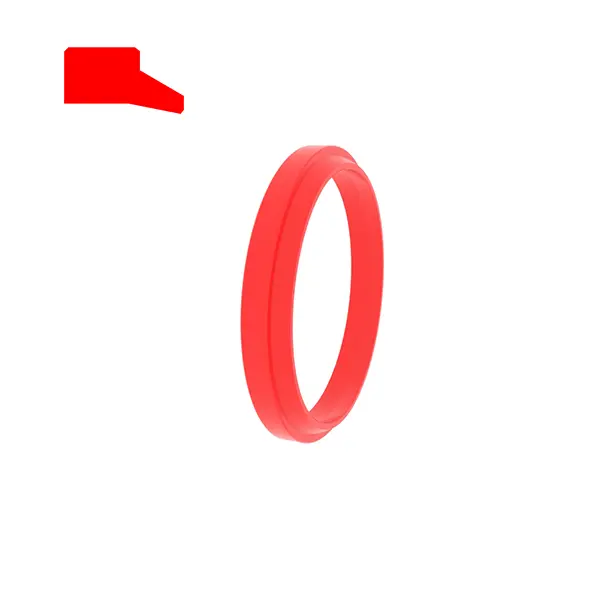

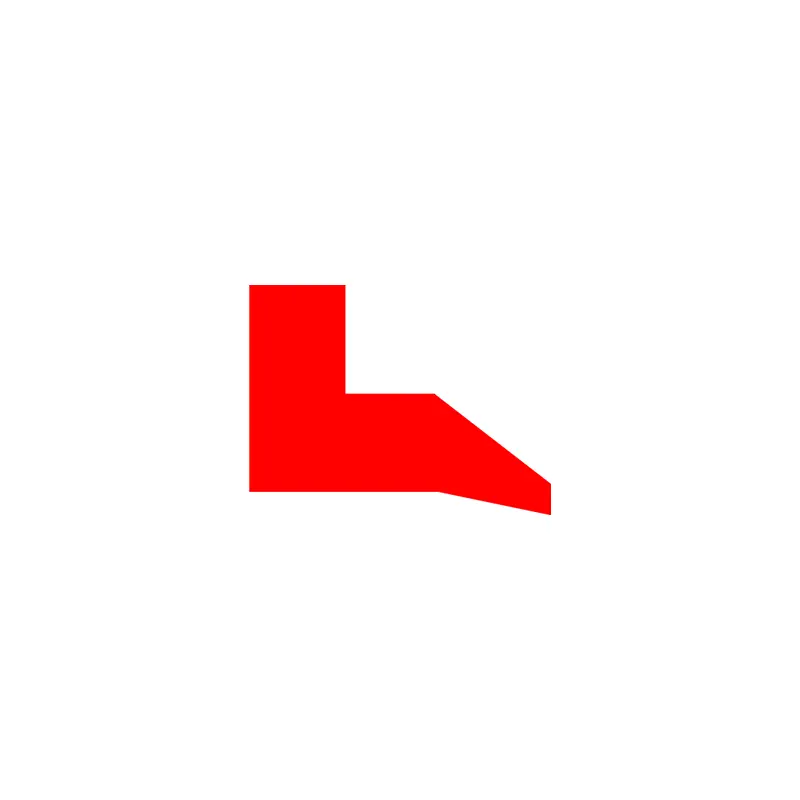

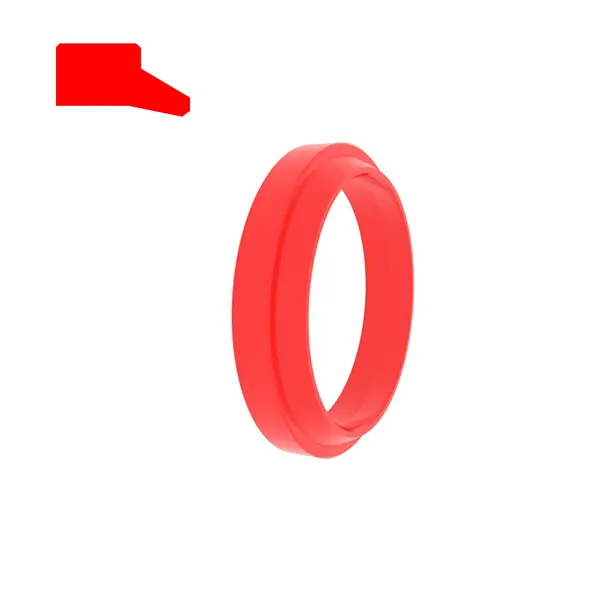

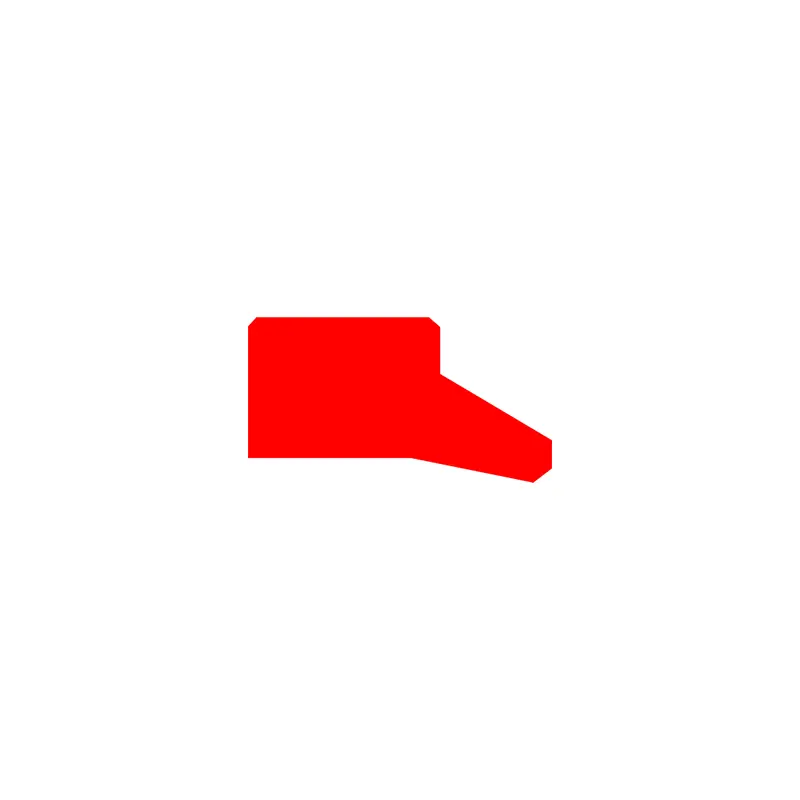

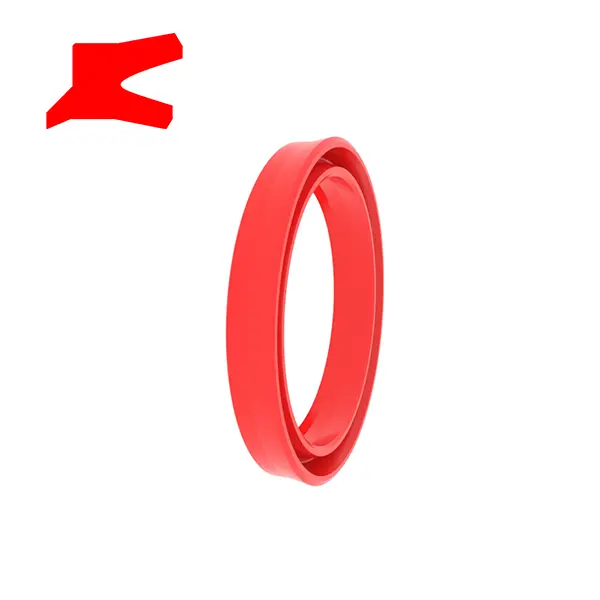

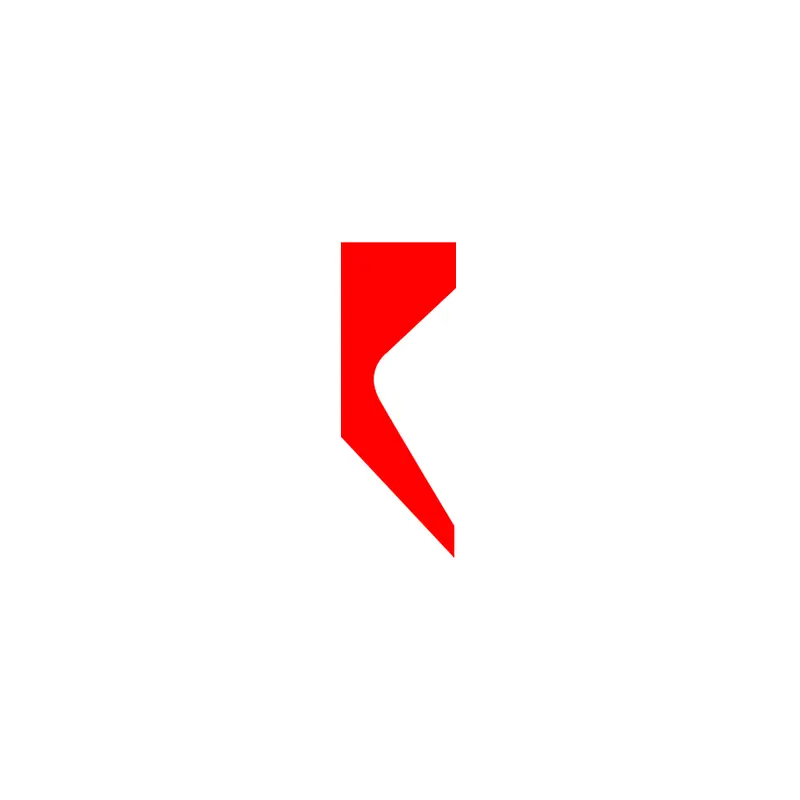

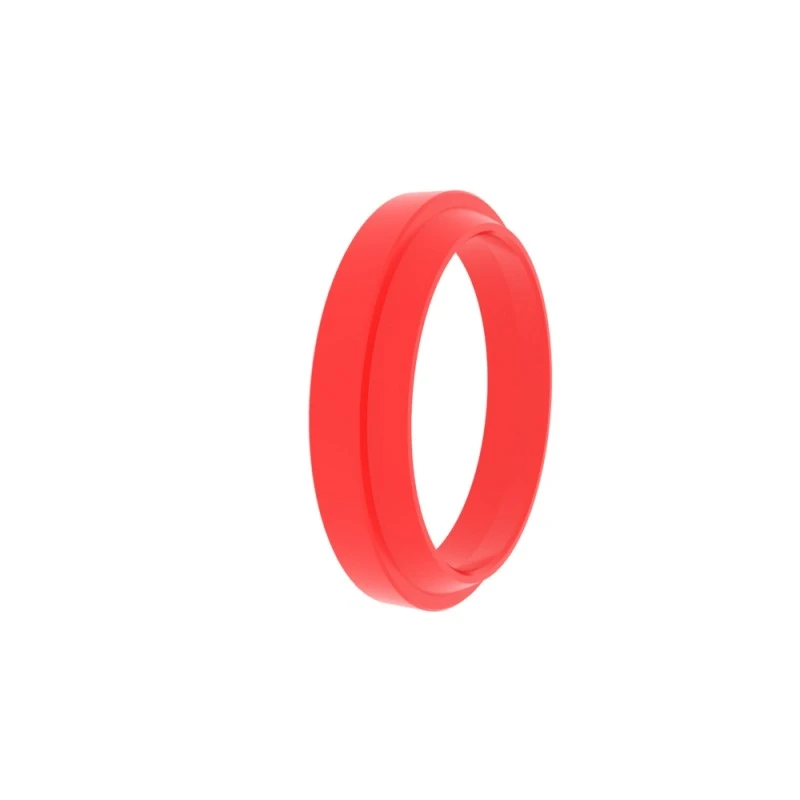

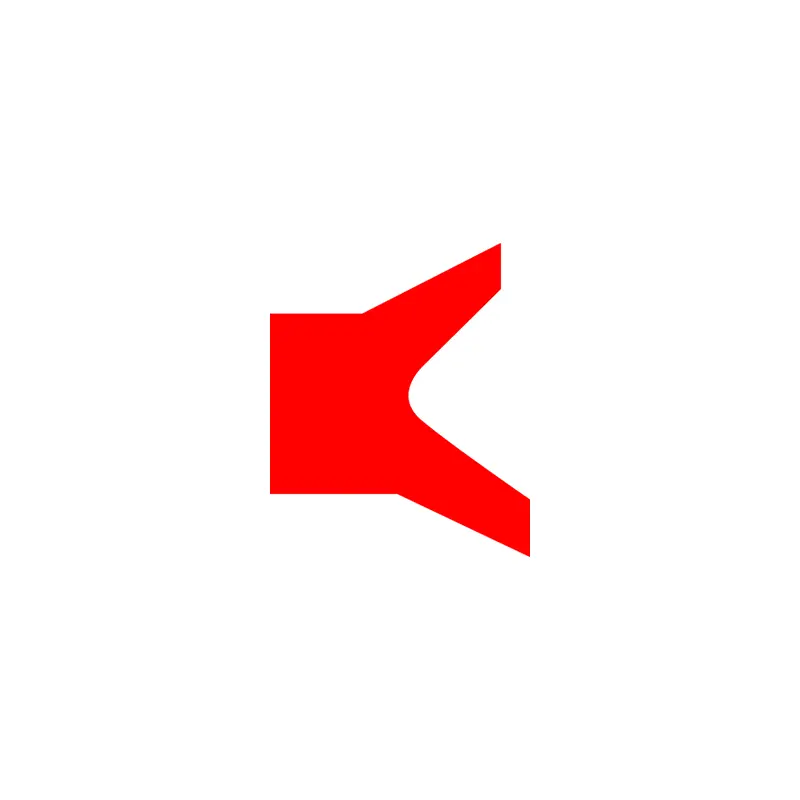

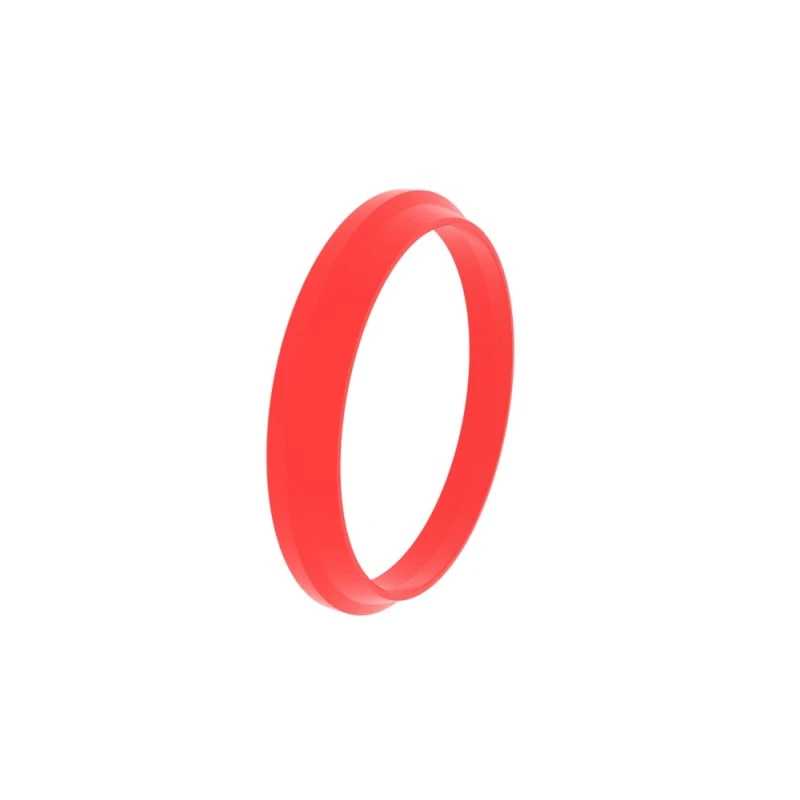

RCA101

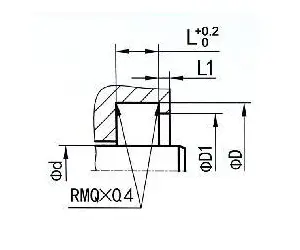

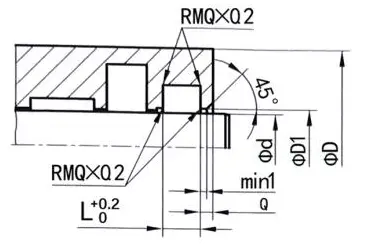

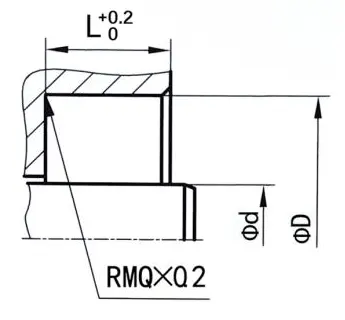

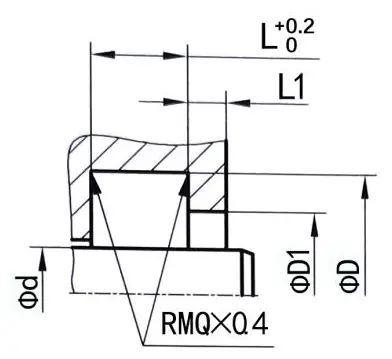

Bestillingsstørrelse
Φd ...... ytre diameter
Φd ...... indre diameter
L ...... sporbredde
H ...... Total høyde på støvforsegling

Bestillingseksempel

Modell: RCA101

Sporstørrelse: 100x108x4/7

Materiale: RC-PU-H

Tetningstype: RCA101, RCA104
Hovedapplikasjon: Standard støvbeskyttelse for oljesylindere
Fordeler: Enkel installasjon, utmerket anti-friksjon og støvtett effekt, ingen omvendt osvart i hulrommet, ingen trykkåpning mellom tetningsringen og støvringen.
Materiale: Polyuretan, gummi

Forseglingseksempler	Følgende er standard spordimensjoner (støvforseglinger av alle størrelser innenfor størrelsesområdet kan produseres)
	RCA101	Φd	Φd	FD1	L	L1	H
		6-100	Φd+8	Φd+6	4	1	7
	RCA104	100.1-149.9	Φd+12	Φd+9	5.5	1.5	10
		≥150	Φd+15	Φd11	6.5	2	13

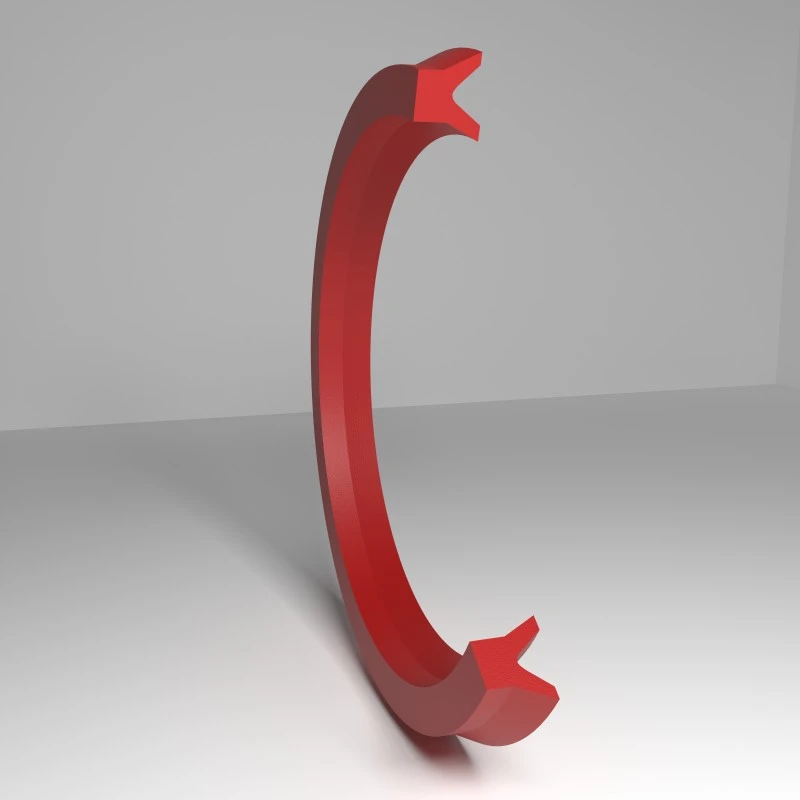

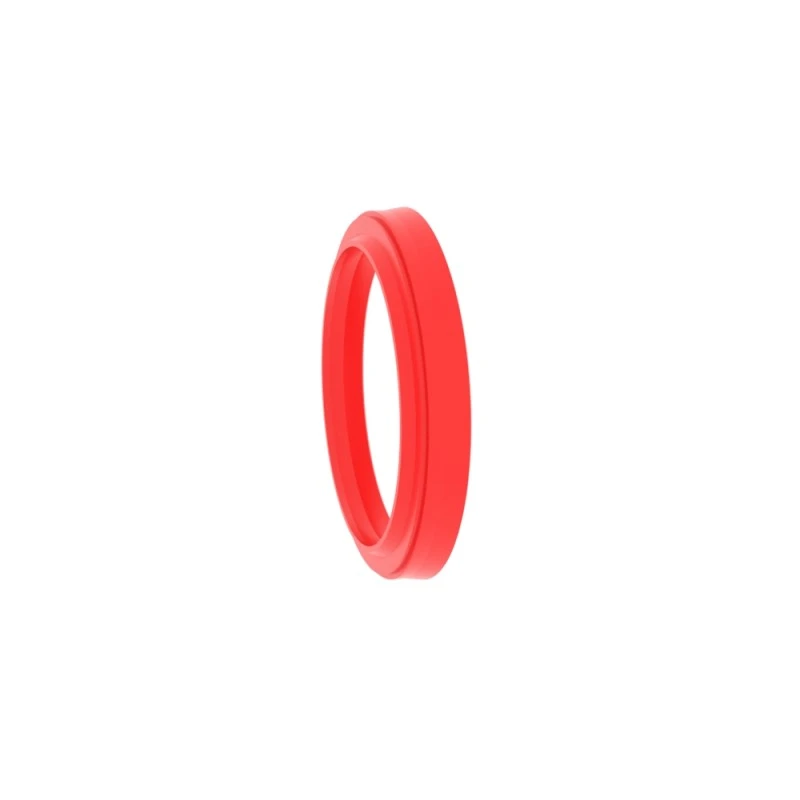

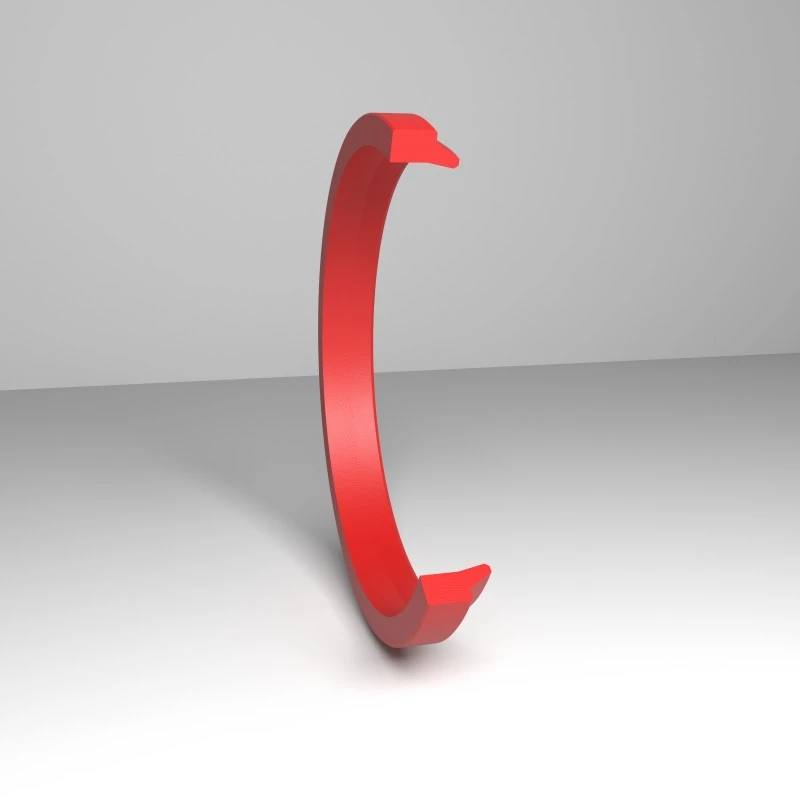

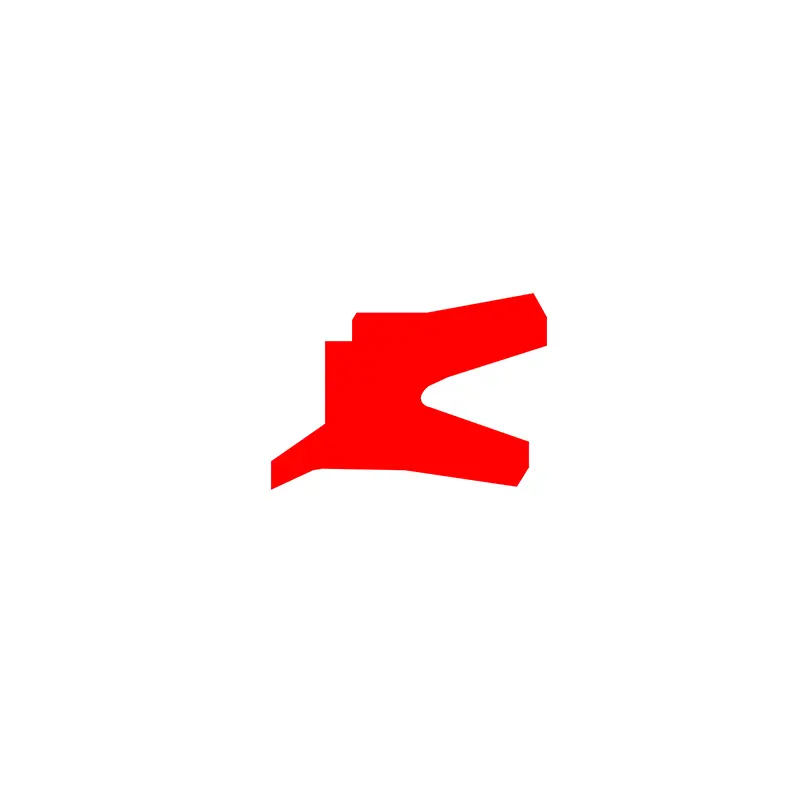

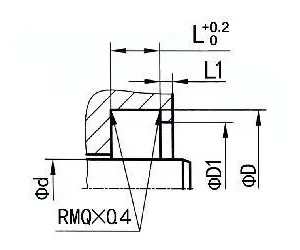

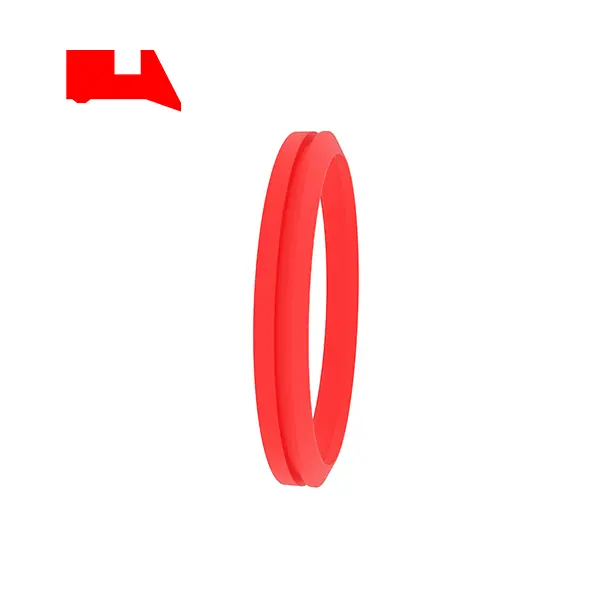

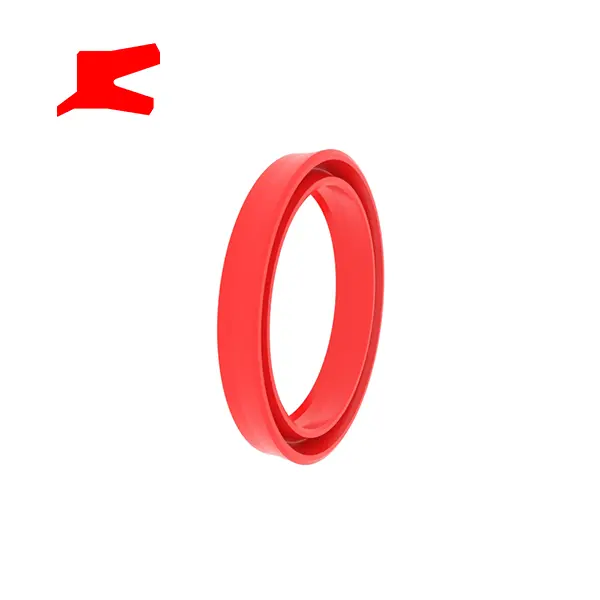

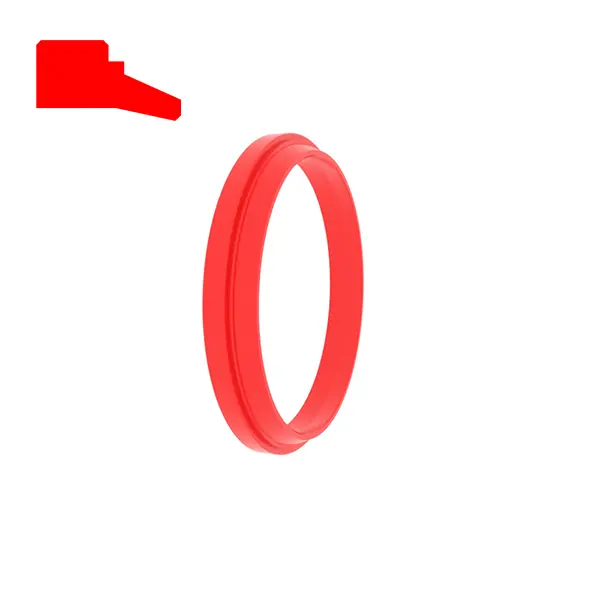

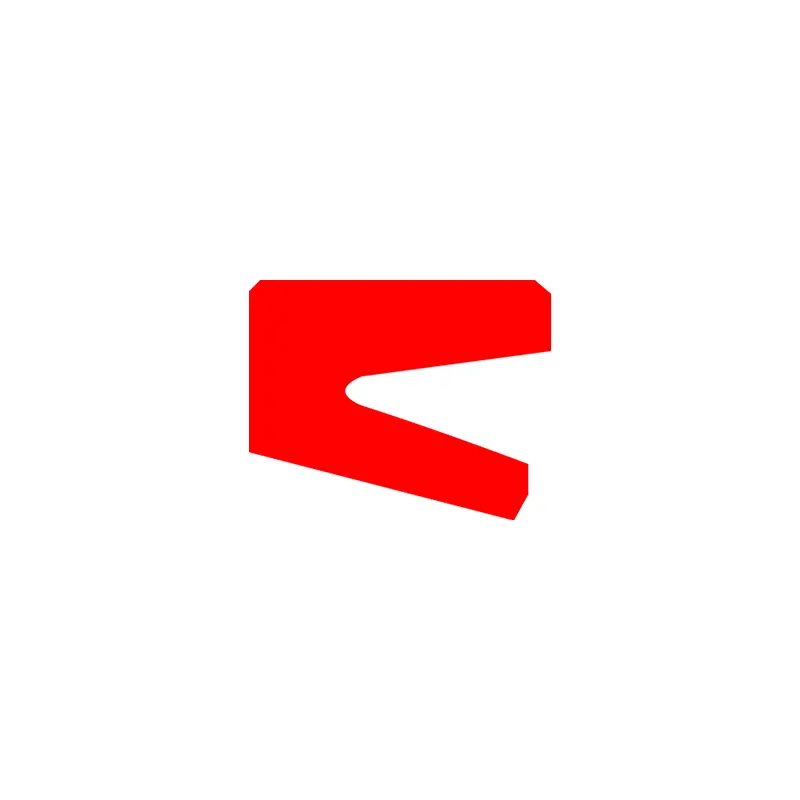

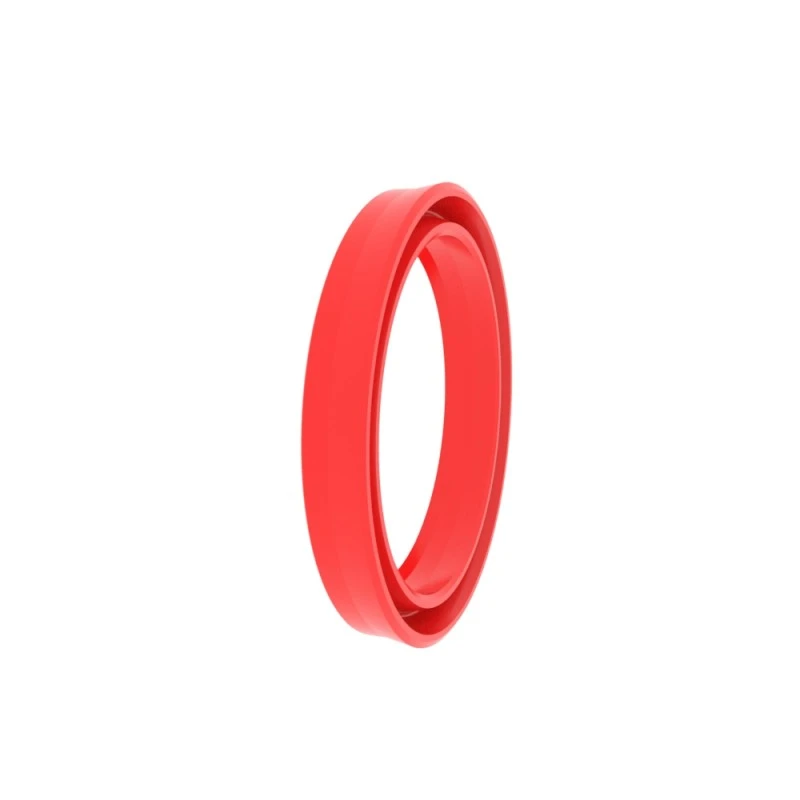

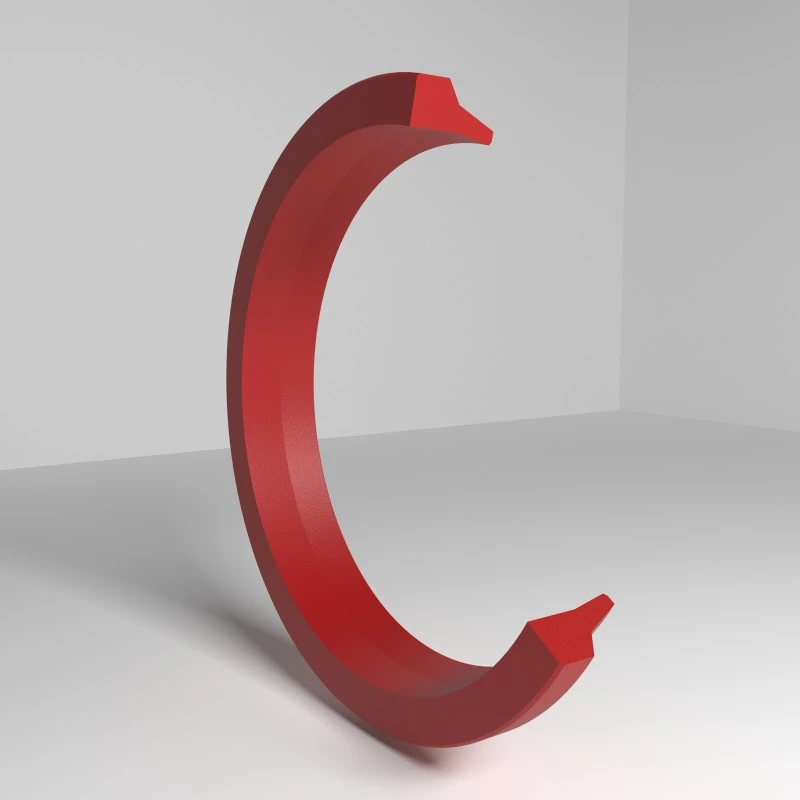

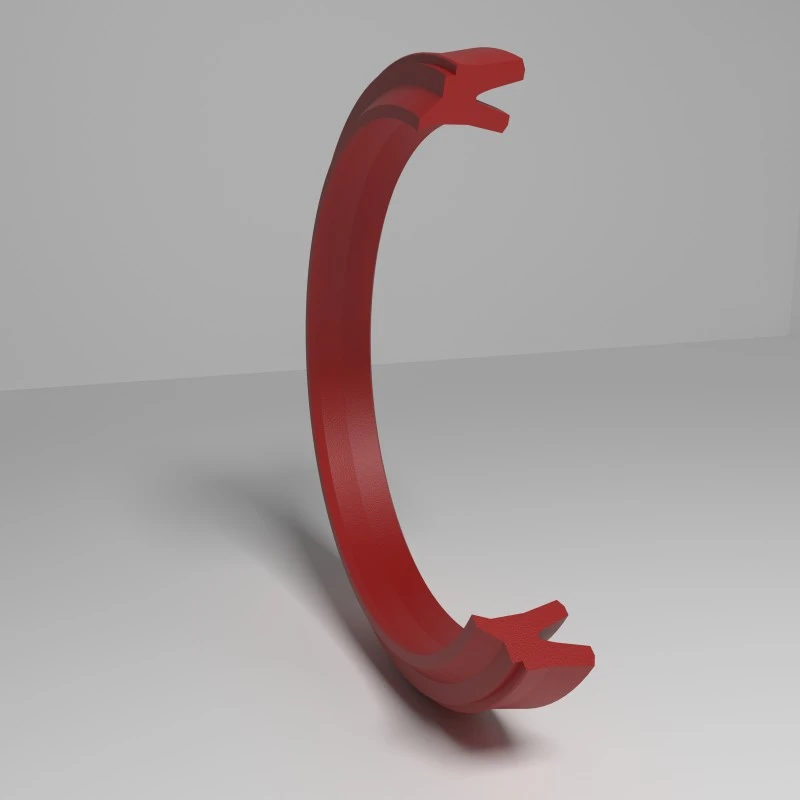

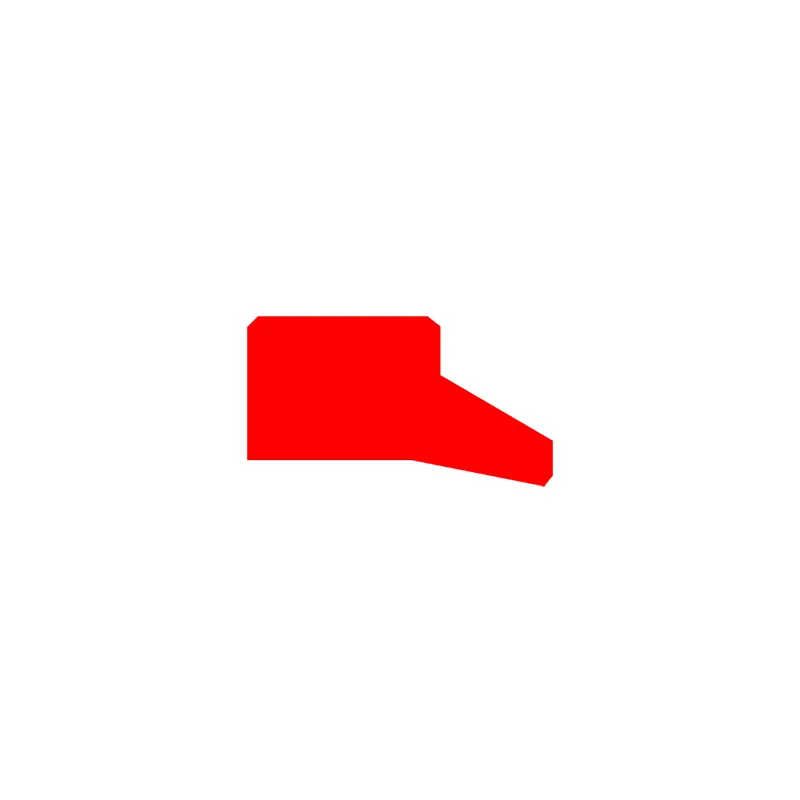

RCA102
Bestillingsstørrelse
Φd ...... ytre diameter
Φd ...... indre diameter
L ...... sporbredde
H ...... Total høyde på støvforsegling

Bestillingseksempel
Modell: RCA102
Groove Size/Total Dust Seal Height: 100x115x8.5
Materiale: RC-PU-H

Tetningstype: RCA102, RCA105, RCA211
Hovedapplikasjon: hovedsakelig brukt med skyvekombinasjoner
Fordeler: God friksjonsytelse, RCA211 toveis sel
Materiale: (Ultrahøy hardhet) Polyuretan, gummi

Forseglingseksempler	Følgende er standard spordimensjoner (støvforseglinger av alle størrelser innenfor størrelsesområdet kan produseres)
	RCA102	Φd	Φd	FD1	L	L1	H
	RCA105	6-49.9	Φd+8	Φd+4	5	≥2	6
	RCA211	50-99.9	Φd+10	Φd+5	6	≥2	7
		＞ 100	Φd+15	Φd+7.5	8.5	≥2	11.5

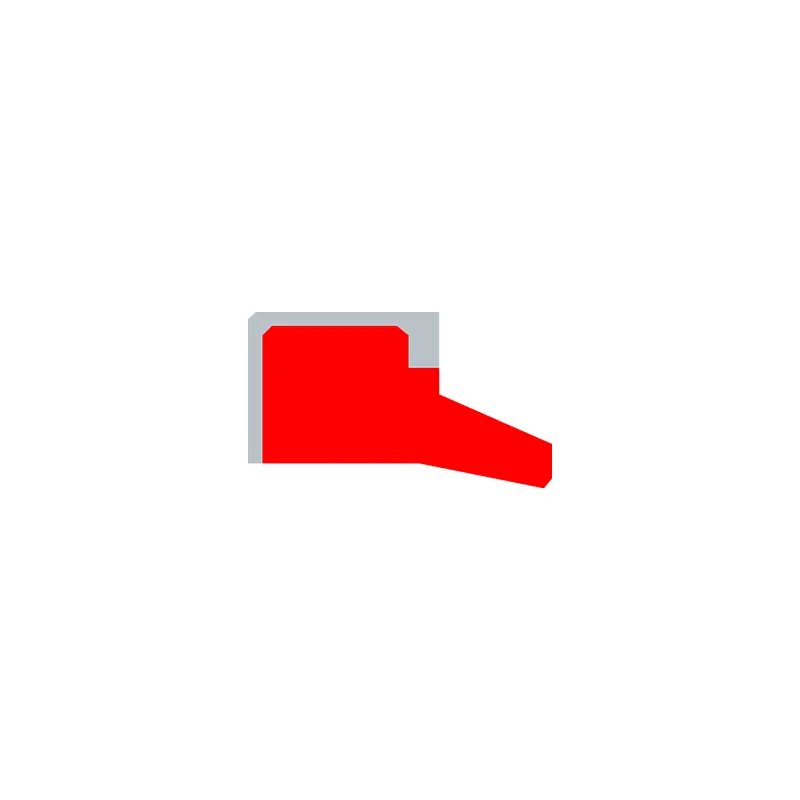

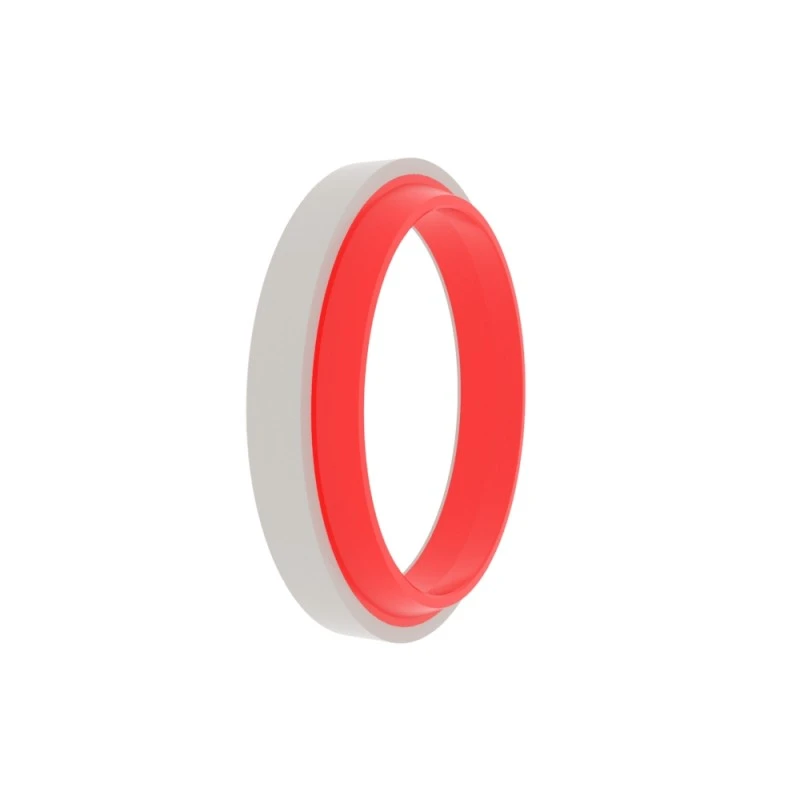

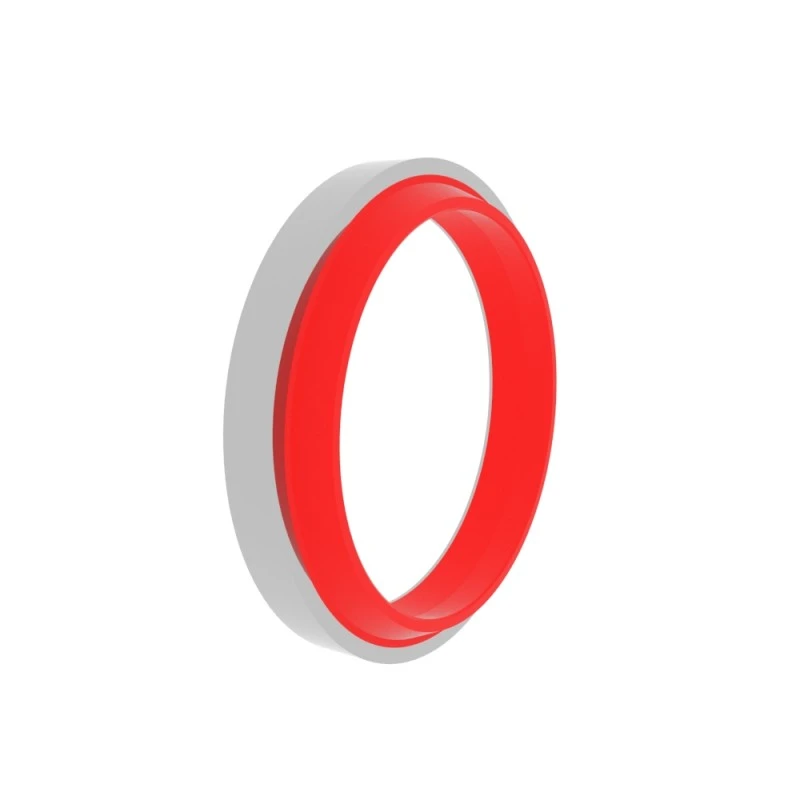

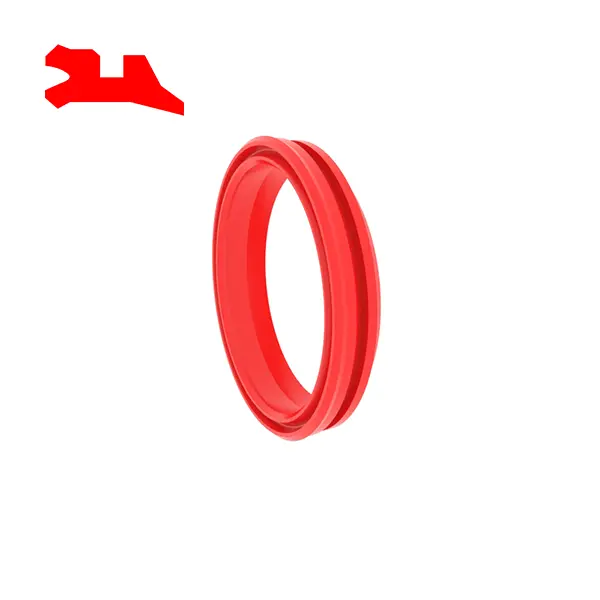

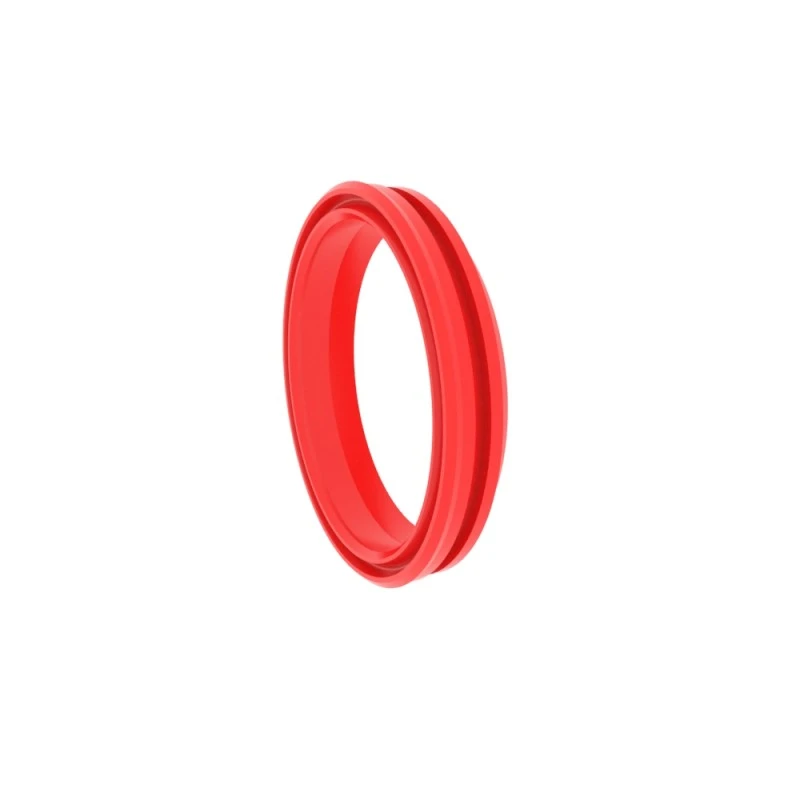

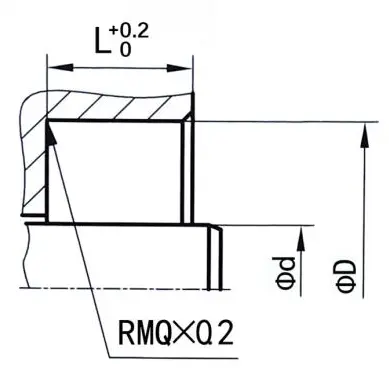

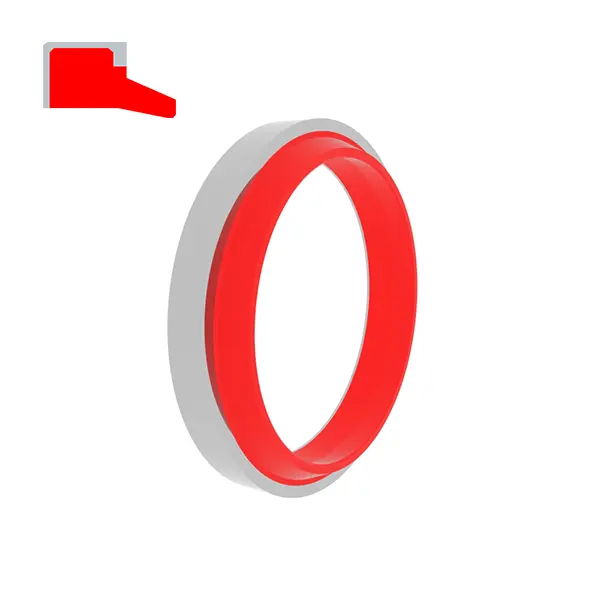

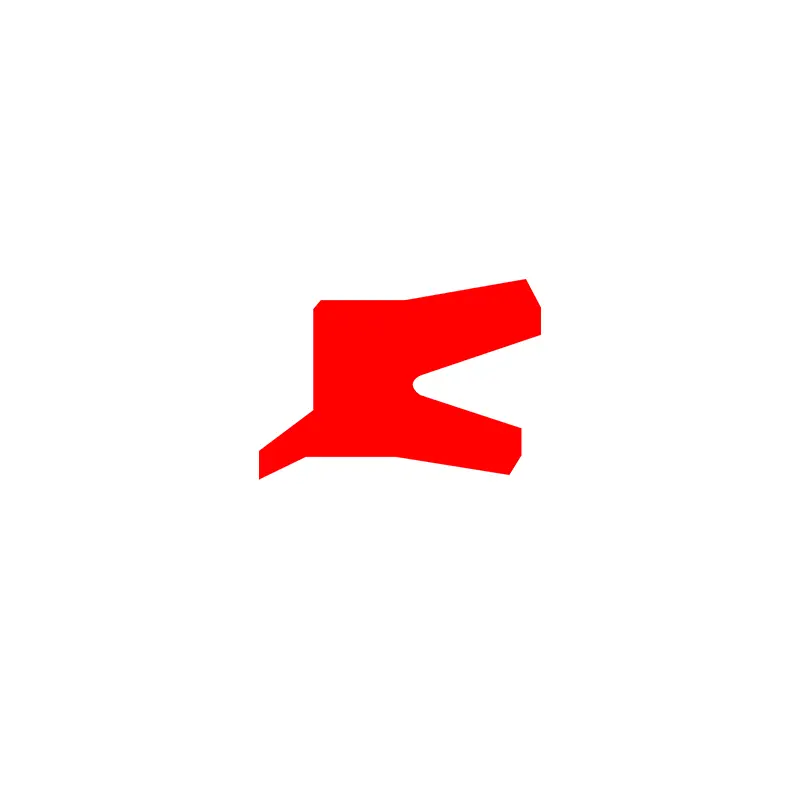

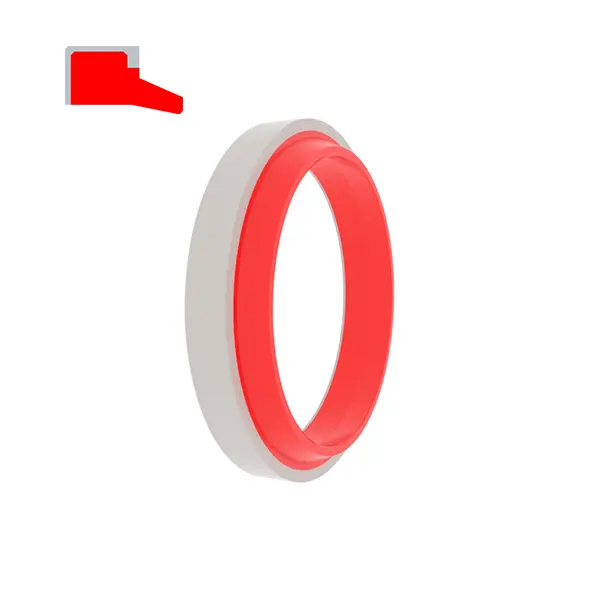

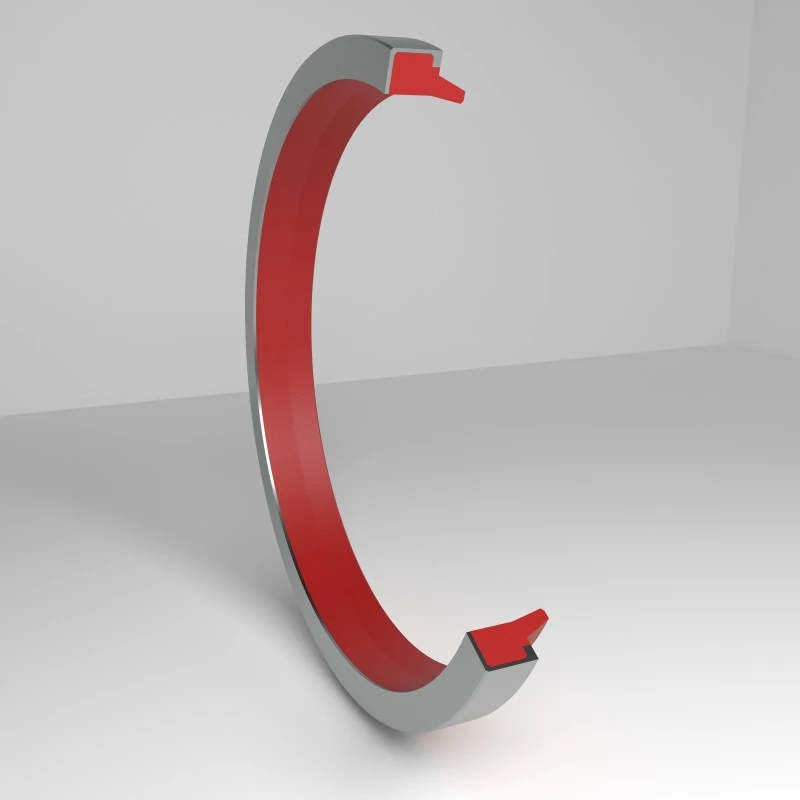

RCA103
Bestillingsstørrelse
Φd ...... ytre diameter
Φd ...... indre diameter
L ...... sporbredde
H ...... Total høyde på støvforsegling

Bestillingseksempel

Modell: RCA103

Groove Size/Total Dust Seal Height: 100x115x9/12

Materiale: RC-Pu-H+POM

Tetningstype: RCA103, RCA106
Hovedapplikasjon: Standardsylindere og for åpne spor
Fordeler: Anti-friksjonsytelsen er god, og støtteringen forhindrer at oksidasjon oppstår mellom sporet og tetningen, og plasseringen og passformen i hulrommet er fast.
Materiale: (Ultrahøy hardhet) Polyuretan + polyoksymetylen, gummi + polyoksymetylen

Forseglingseksempler	Følgende er standard spordimensjoner (støvforseglinger av alle størrelser innenfor størrelsesområdet kan produseres)
	RCA103	Φd	Φd	L	H
		6-9.9	Φd+8	5	8
	RCA106	10-99.9	Φd+10	7	10
		100-200	Φd+15	9	12
		＞ 200	Φd+20	12	16

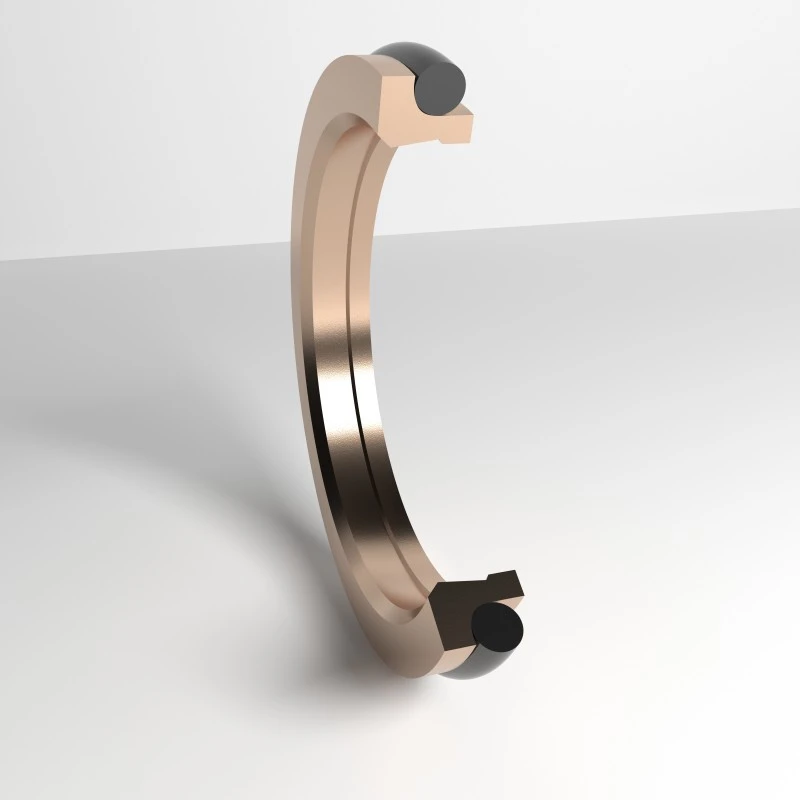

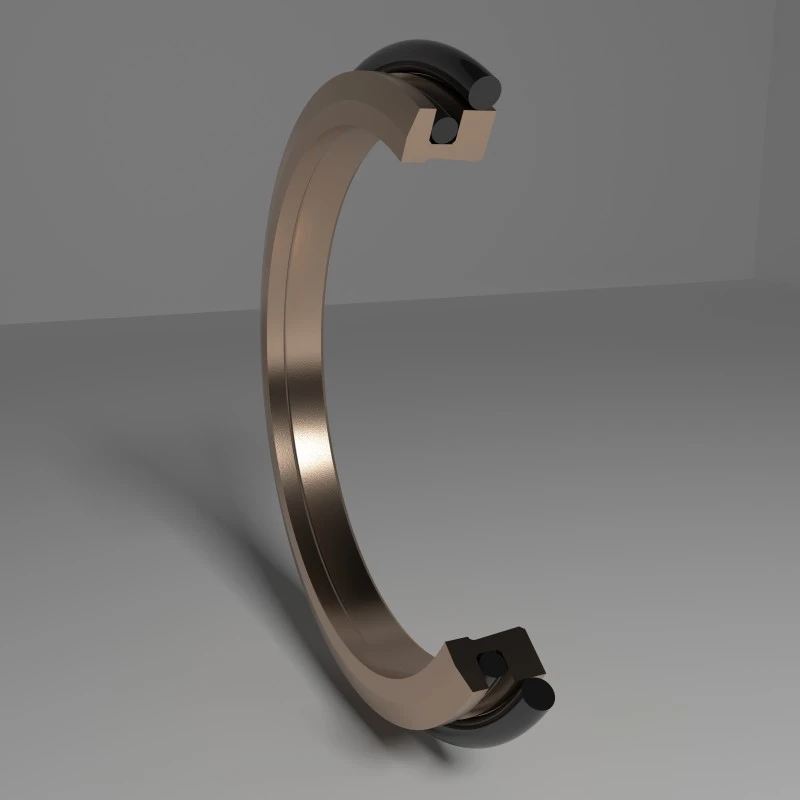

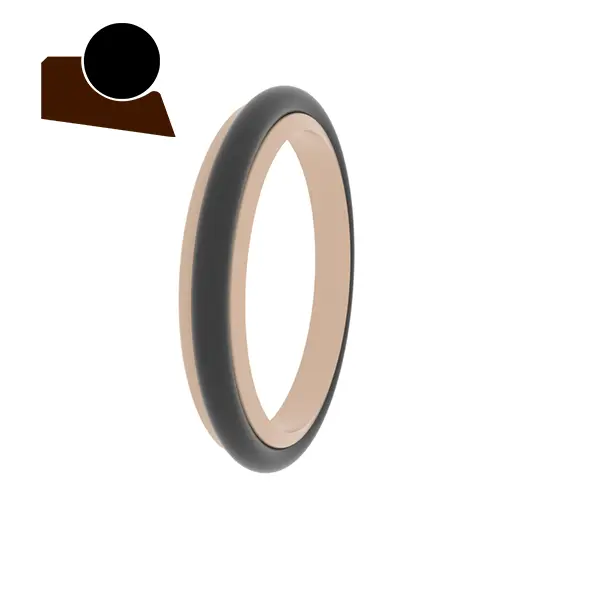

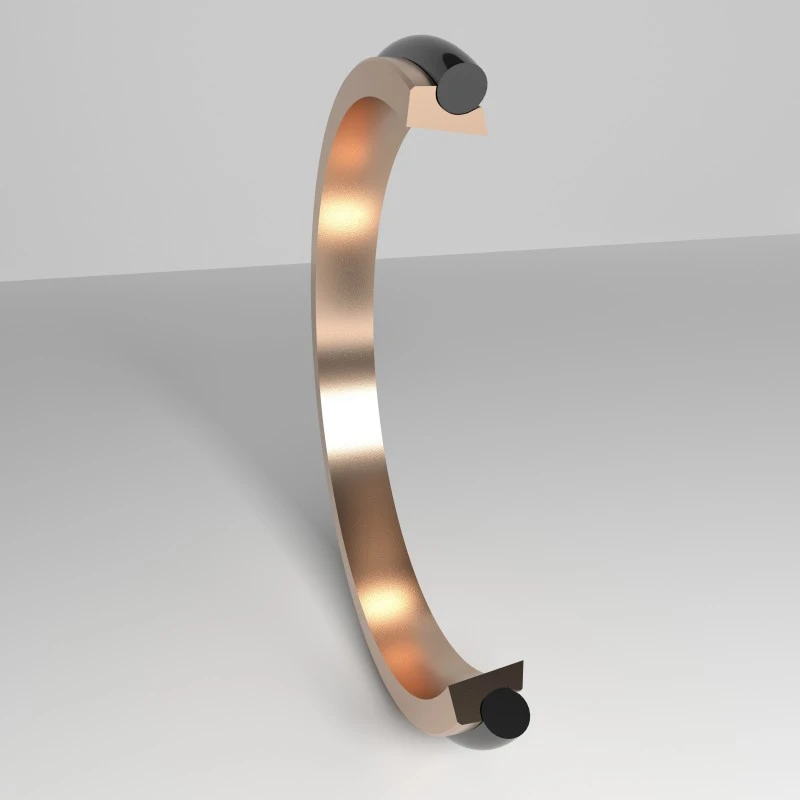

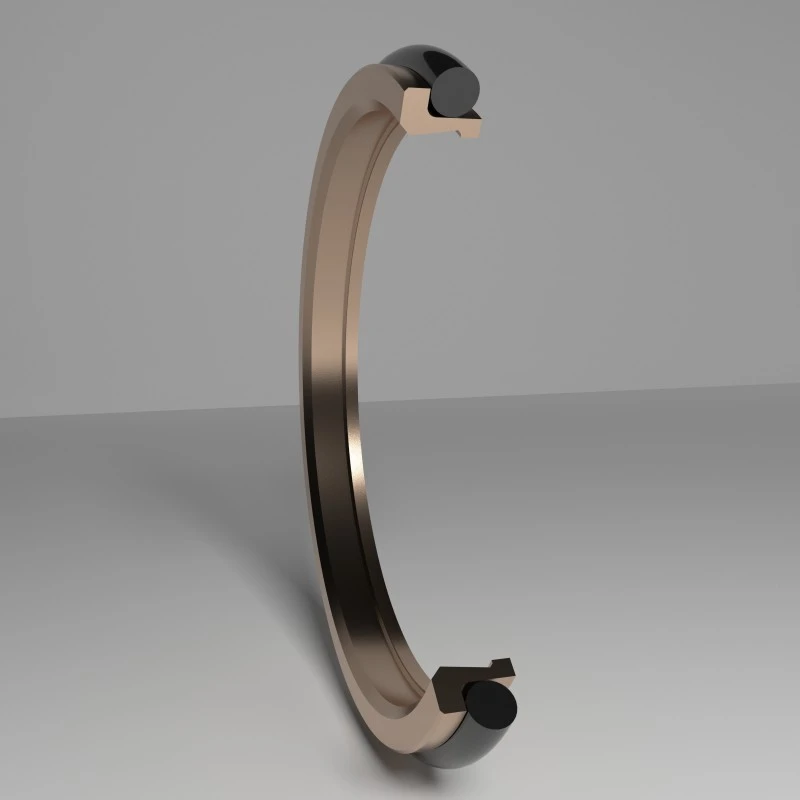

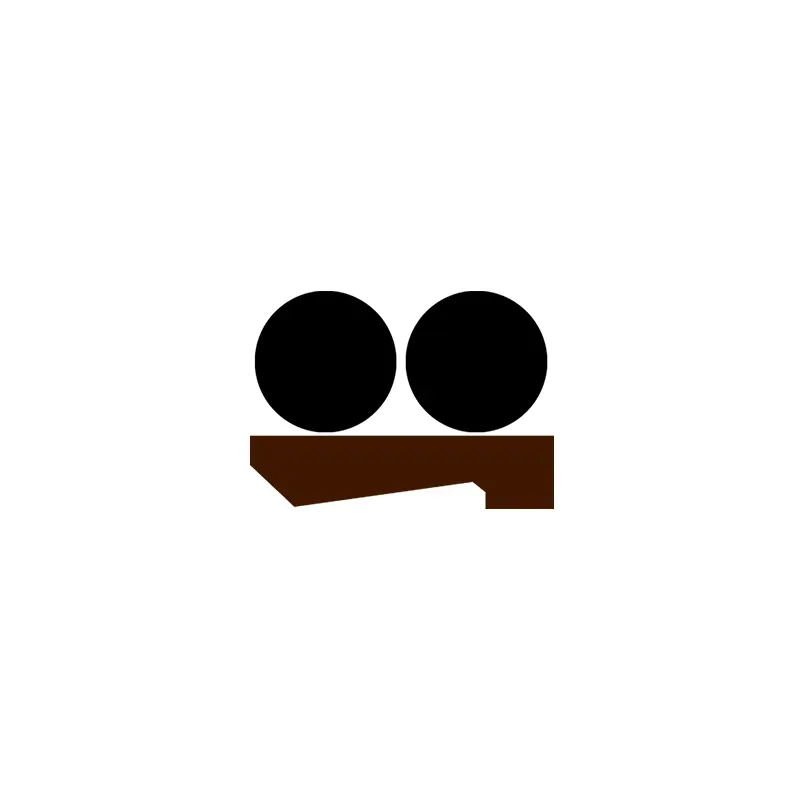

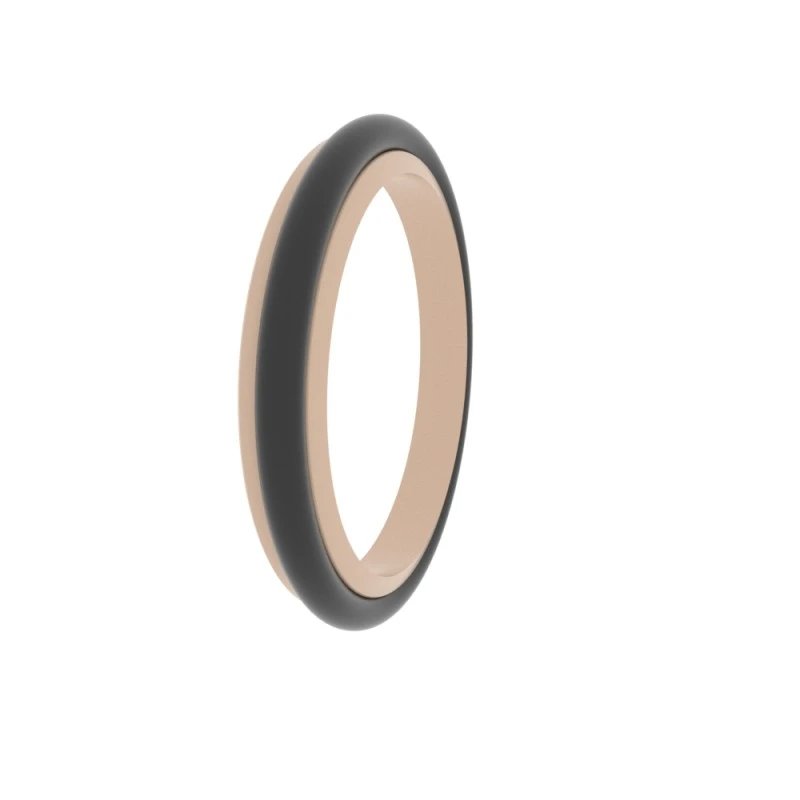

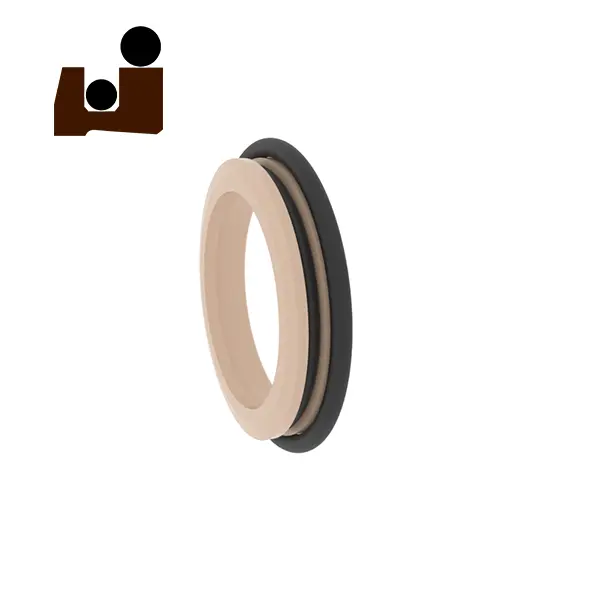

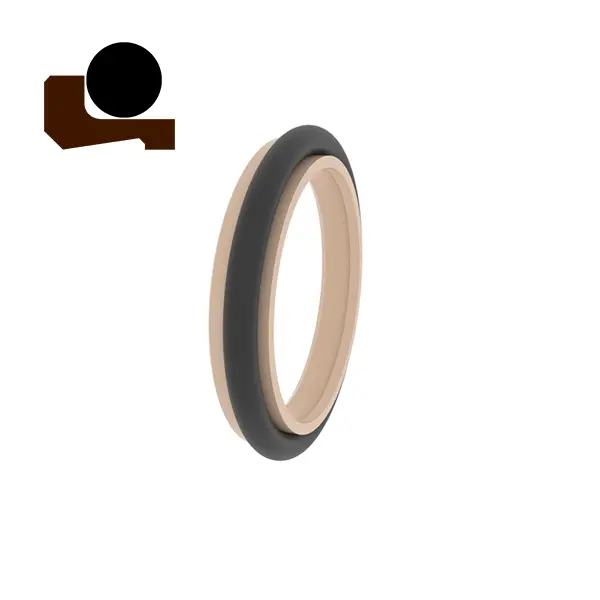

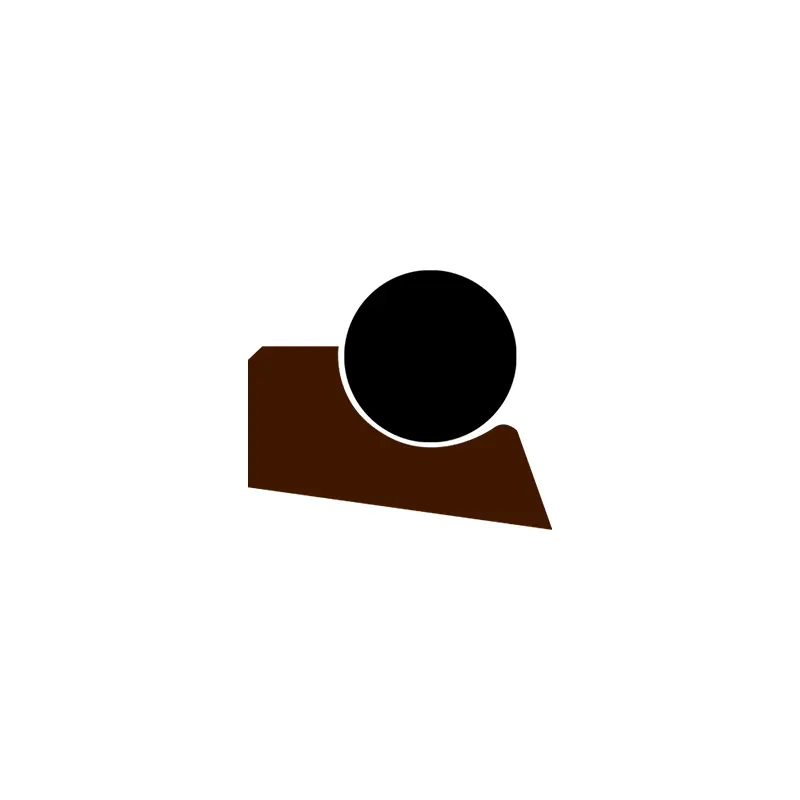

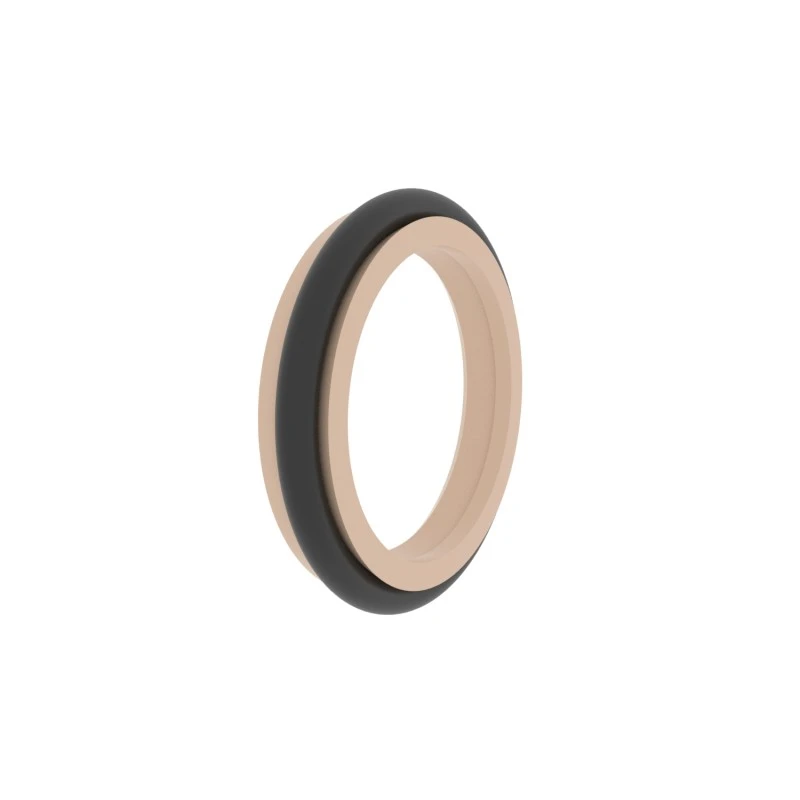

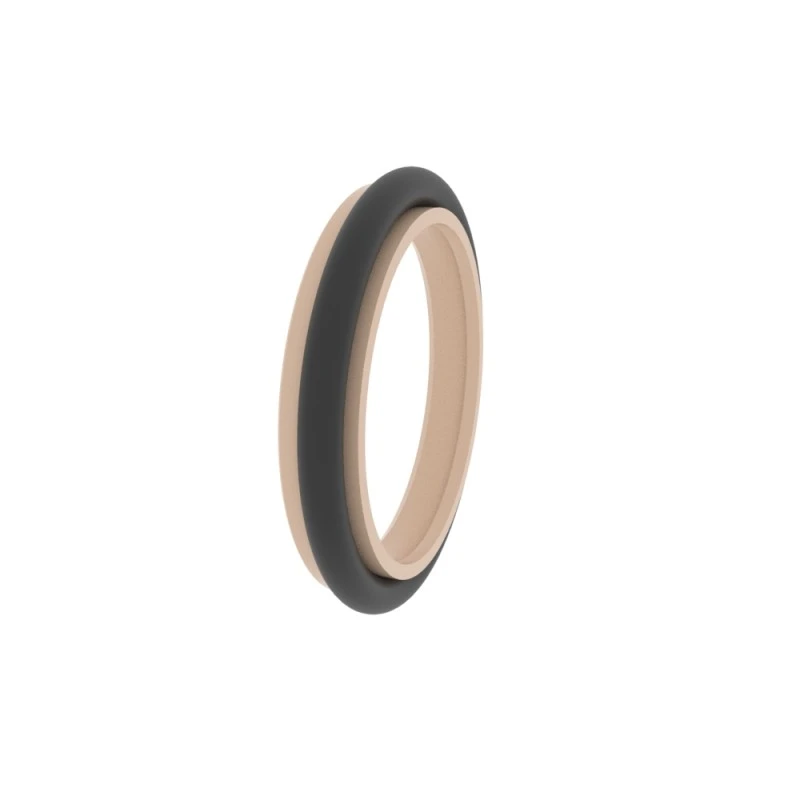

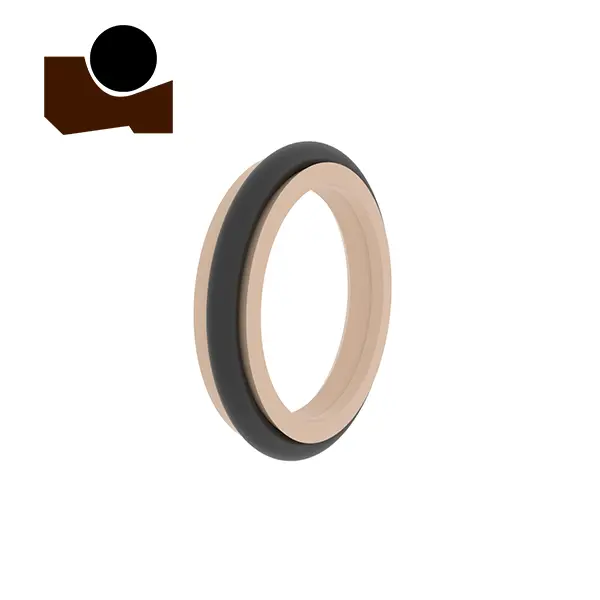

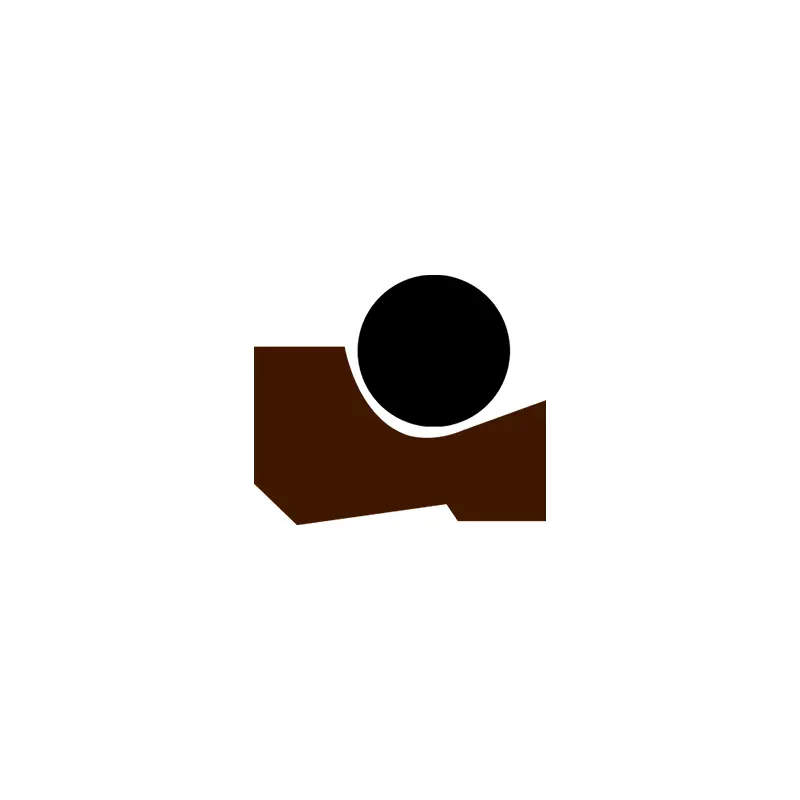

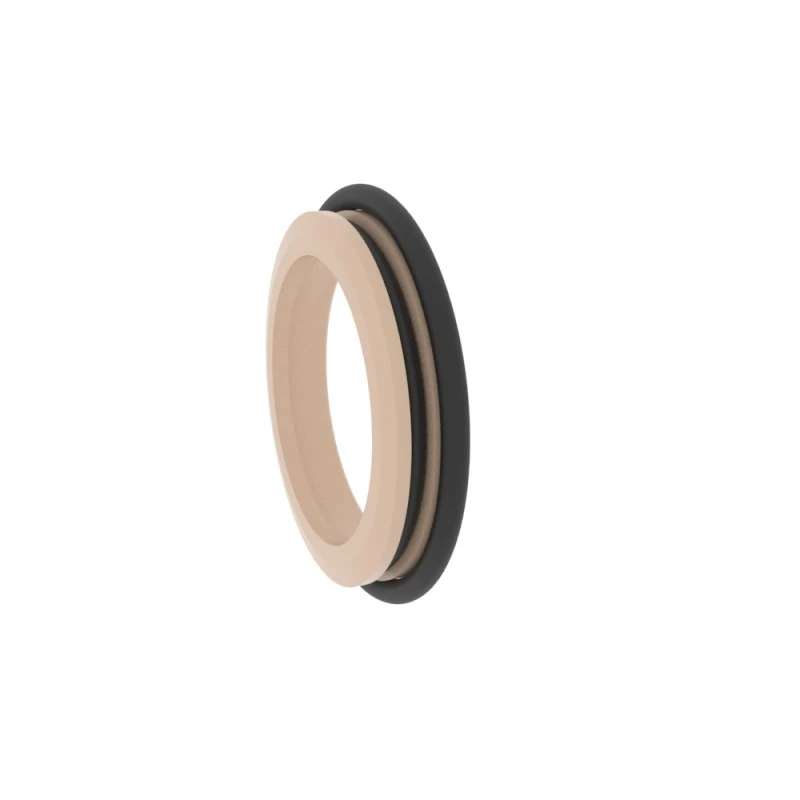

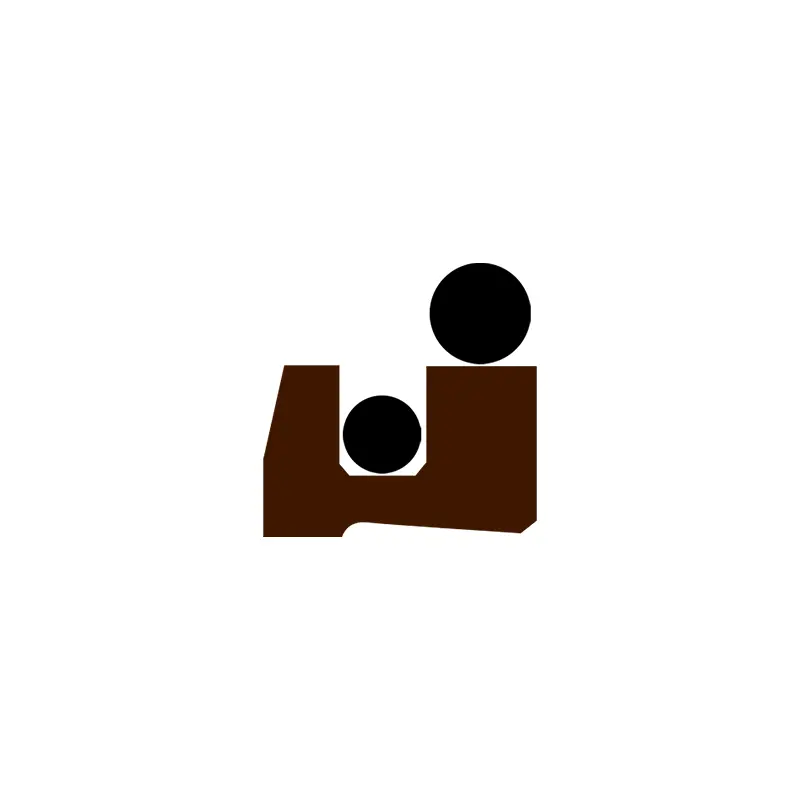

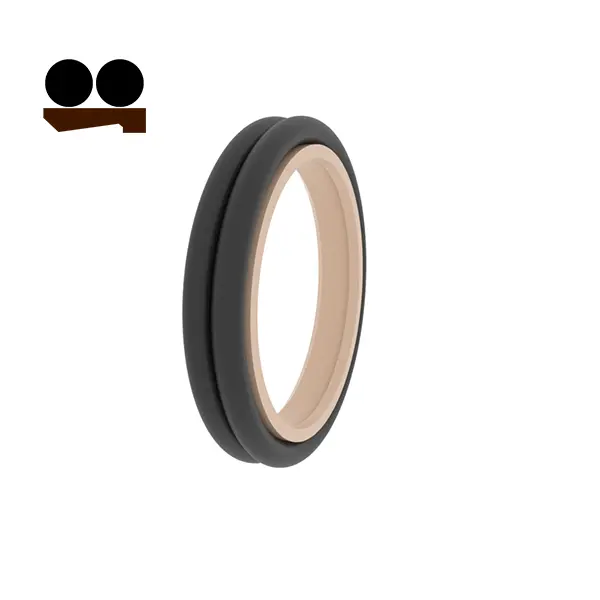

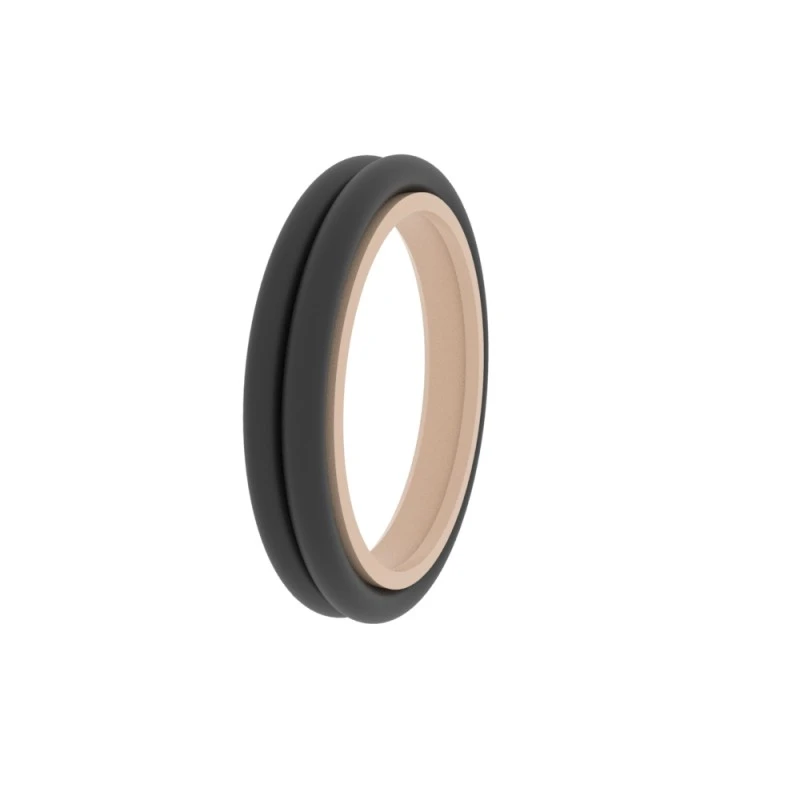

RCA115

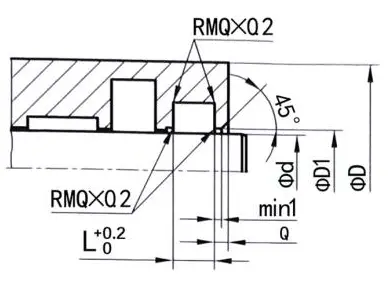

Bestillingsstørrelse
Φd ...... ytre diameter
Φd1 ...... ytre diameter
Φd ...... indre diameter
L ...... sporbredde

Bestillingseksempel
Modell: RCA115
Groove Size/Total Dust Seal Height: 100x108.8x6
Materiale: PTFE3+NBR

Tetningstype: RCA115, RCA118
Hovedprogram: Kjemisk industri, matindustri og servoventiler
Fordeler: Lav friksjonskoeffisient, ingen krypende, liten installasjonsplass, lang slitasje-resistent levetid og utmerket justering og posisjoneringsevne under arbeidet.
Materiale: tetrafluoroetylen, nitrilgummi eller fluortegummi

Forseglingseksempler	Følgende er standard spordimensjoner (støvforseglinger av alle størrelser innenfor størrelsesområdet kan produseres)
	RCA115	Φd	Φd	L	D1	a	O-ring
		6-11.9	Φd+4.8	3.7	D+1.5	2	1.78
		12-64.9	Φd+6.8	5.0	D+1.5	2	2.62
	RCA116	65-250.9	Φd+8.8	6.0	D+1.5	3	3.53
		251-420.9	Φd+12.2	8.4	D+2	3	5.33
		421-650.9	Φd+16.0	11.0	D+2	4	7.00
		≥150	Φd+20.0	12.0	D+2.5	5	8.40
