Hydrauliske tetninger for stempelhull

Hydrauliske tetninger for stempelhull, i vårt fabrikk- og FoU -senter er det underinndelt modeller og typer, hver med sine egne egenskaper, men vi har oppnådd streng kvalitetskontroll.

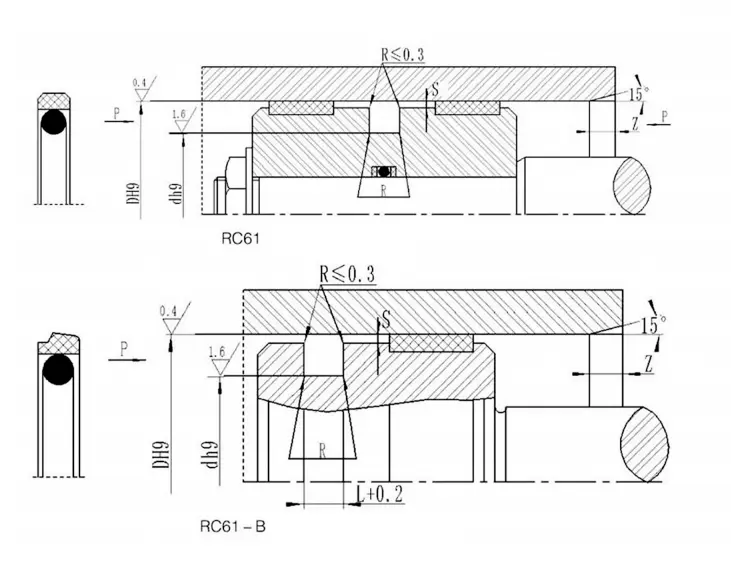

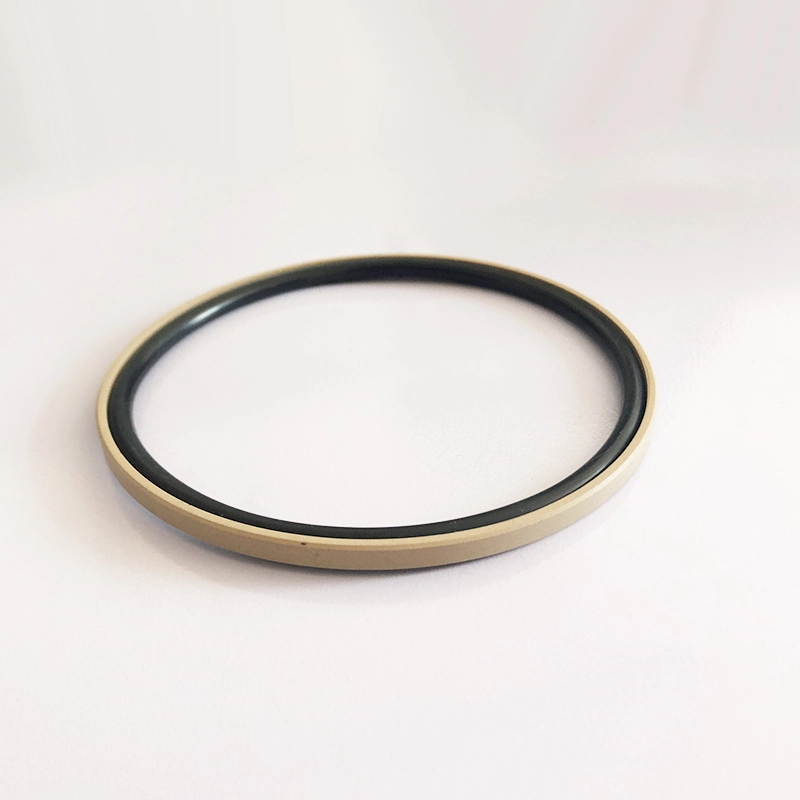

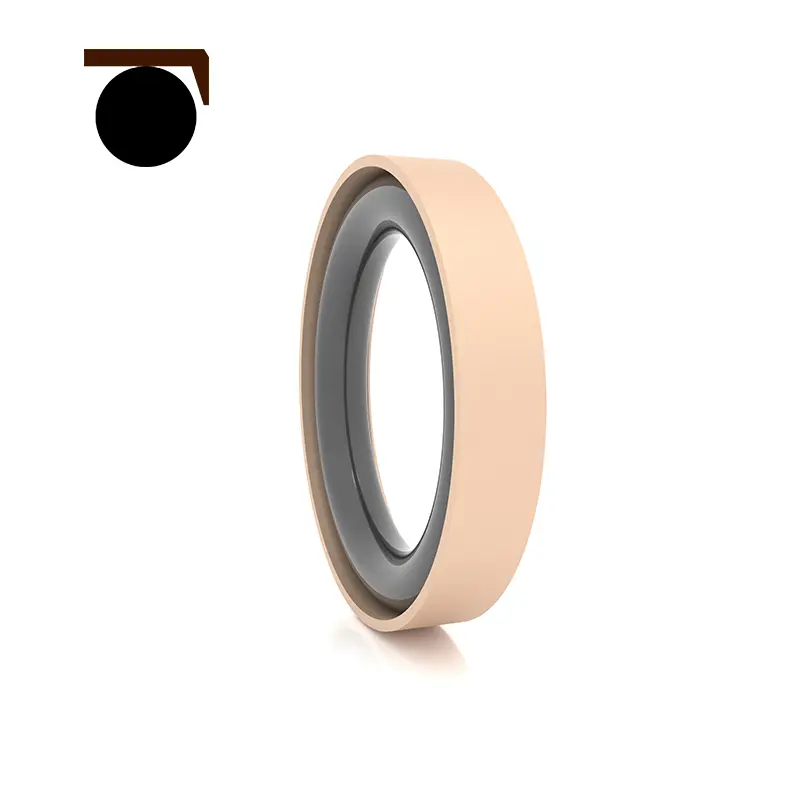

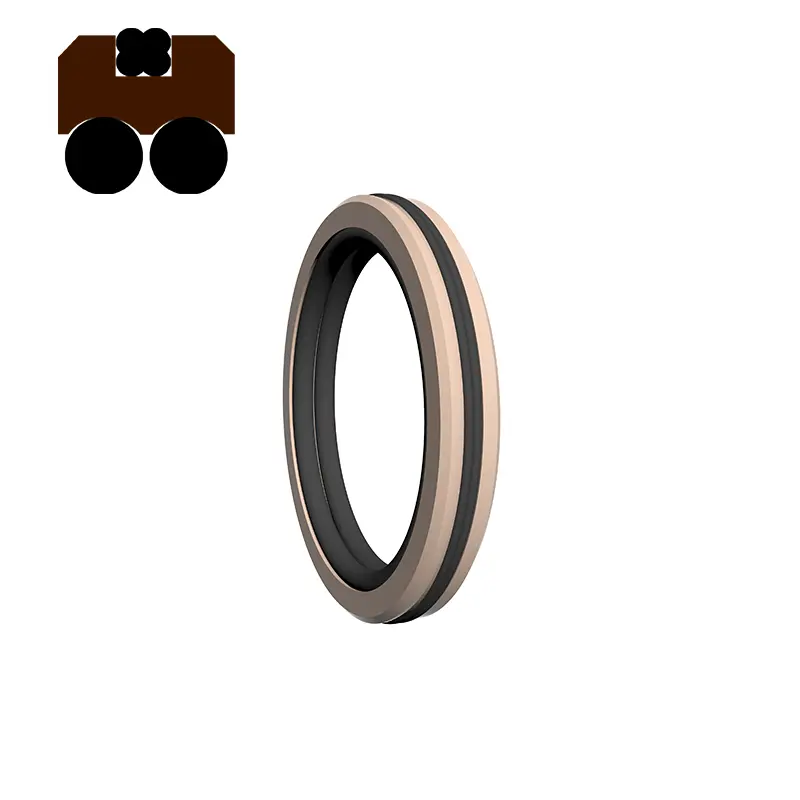

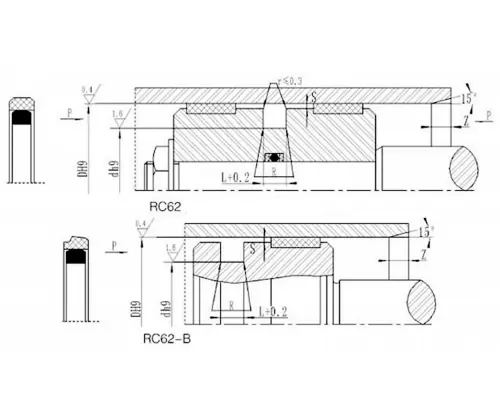

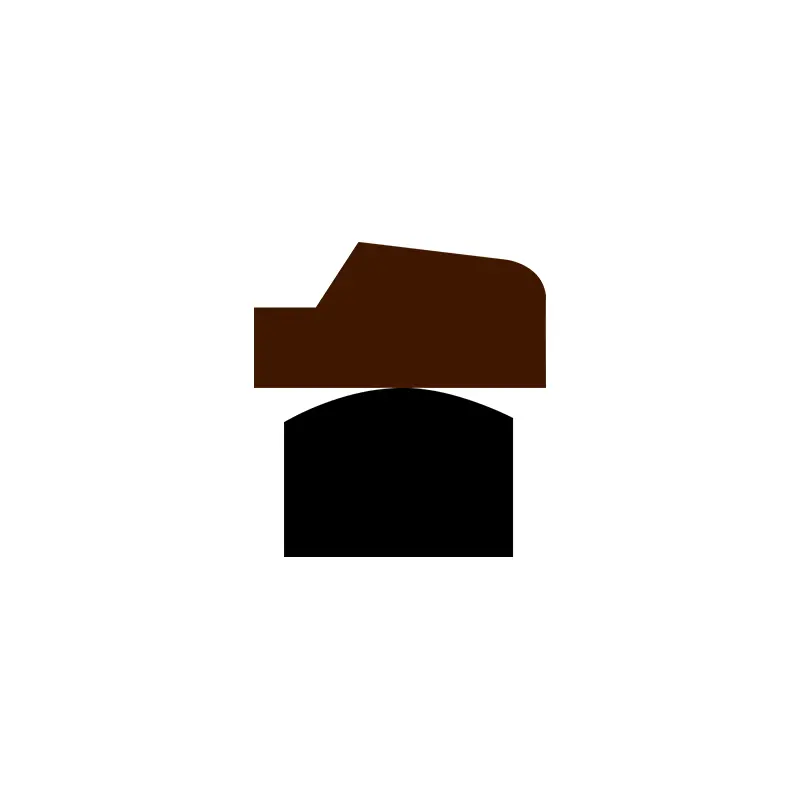

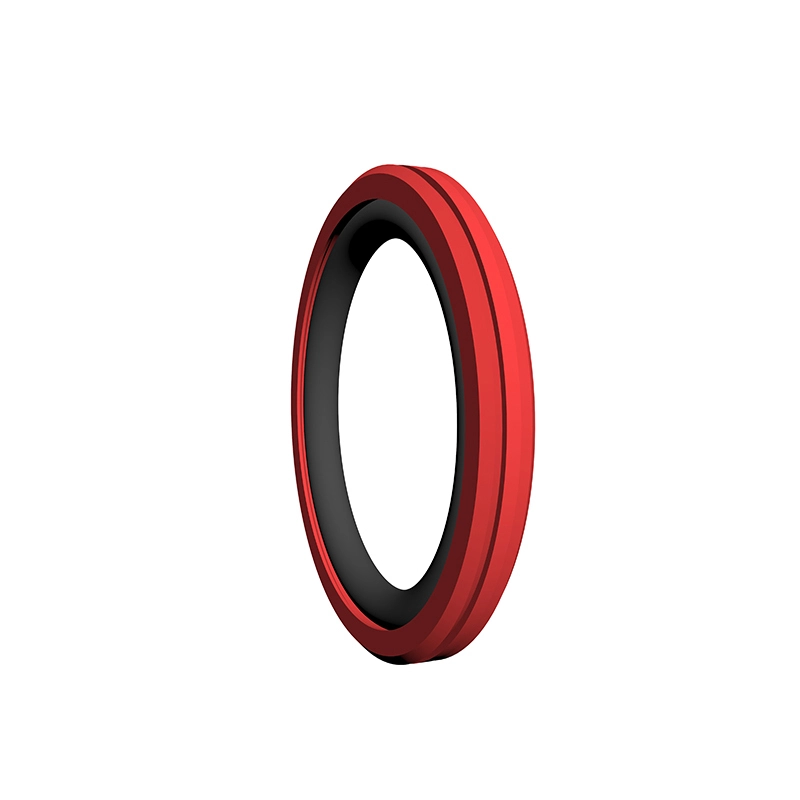

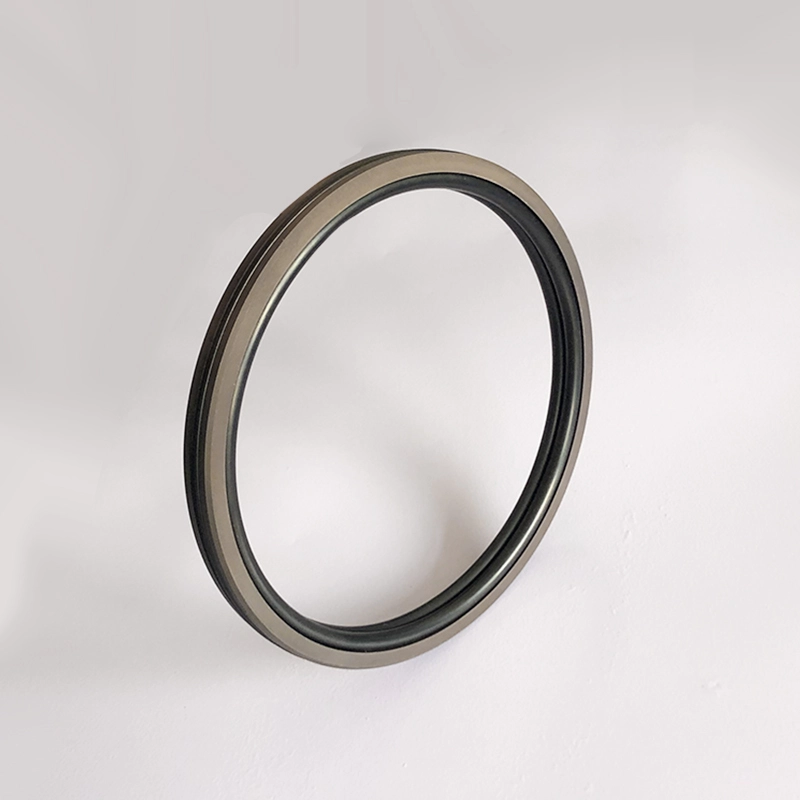

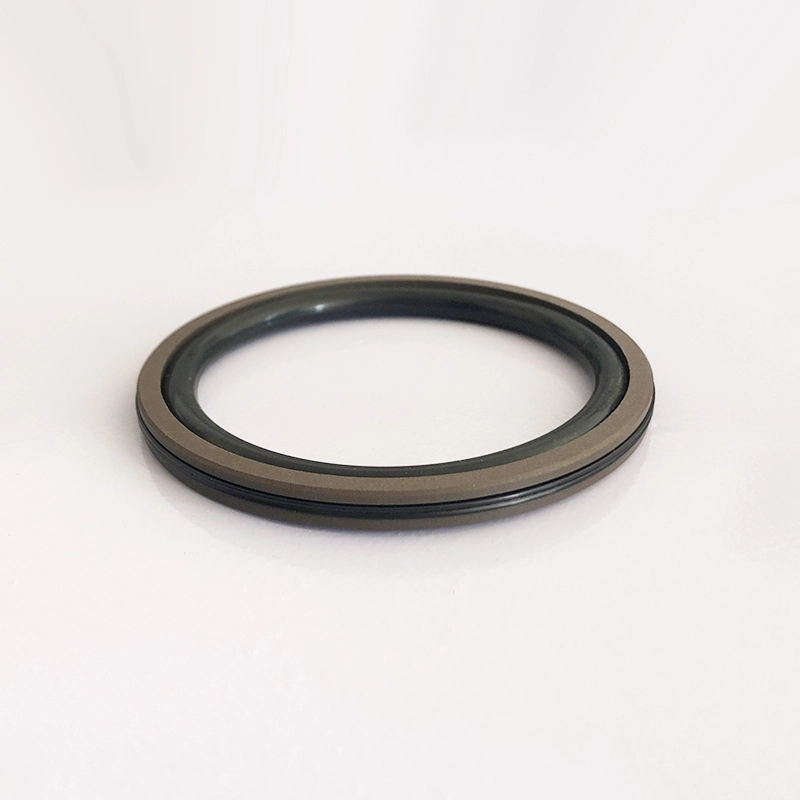

RC61 og RC62 er sammensatt av en fylt PTFE-rektangulær tetningsring og en O-formet gummiring, egnet for hydraulisk gjengjeldende bevegelsesbetinget trykkforsegling. RC61-B er sammensatt av en fylt PTFE-trinnet tetningsring og en O-formet gummiring, egnet for hydraulisk gjengjeldende bevegelses ensrettet trykkforsegling. RC62-B er en kraftig omvendt trinnforsegling, egnet for å forsegle ensrettet trykkforsegling. O-ringen gir radiell kraft og kompenserer for slitasje av tetningsringen. Det brukes vanligvis i forbindelse med en guide ring for tungt hydraulisk utstyr. Delte (åpne) spor skal brukes til sylindere med en diameter mindre enn 30 mm. Funksjoner:

1. Lav friksjon, liten startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, ingen kryping;

2. Svært høyt trykkstabilitet under trykk og tøffe forhold;

3. Lang levetid, kan brukes til oljefrie smøretetninger;

4. Kan brukes til å tette medier med lav viskositet som vann;

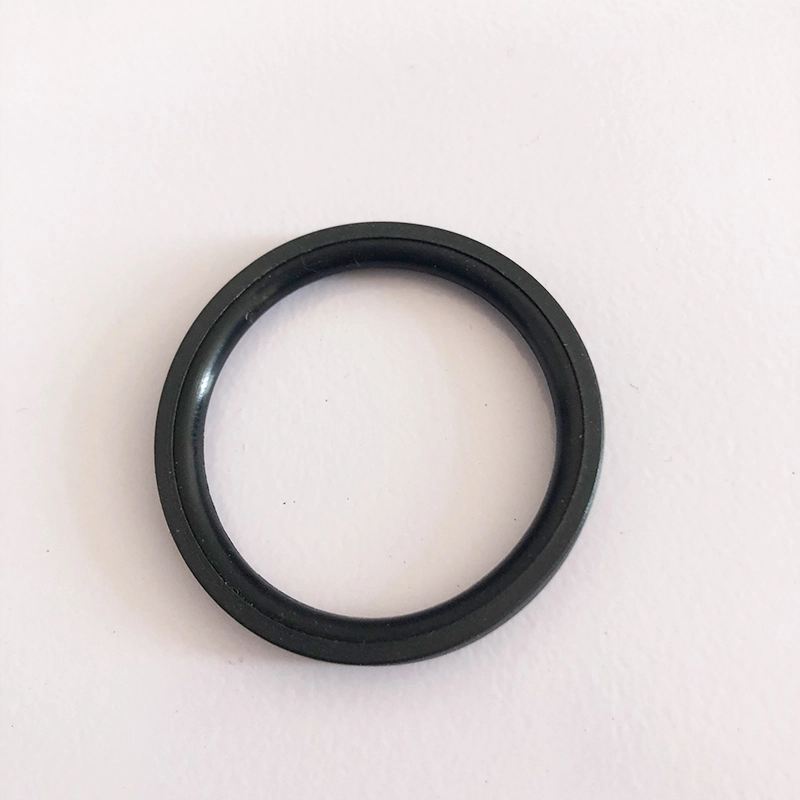

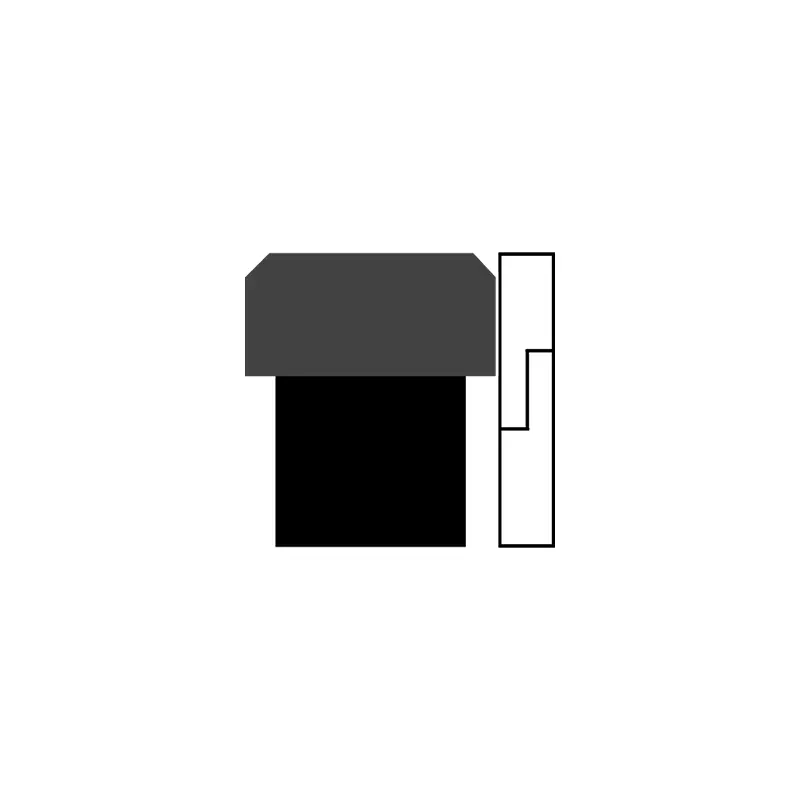

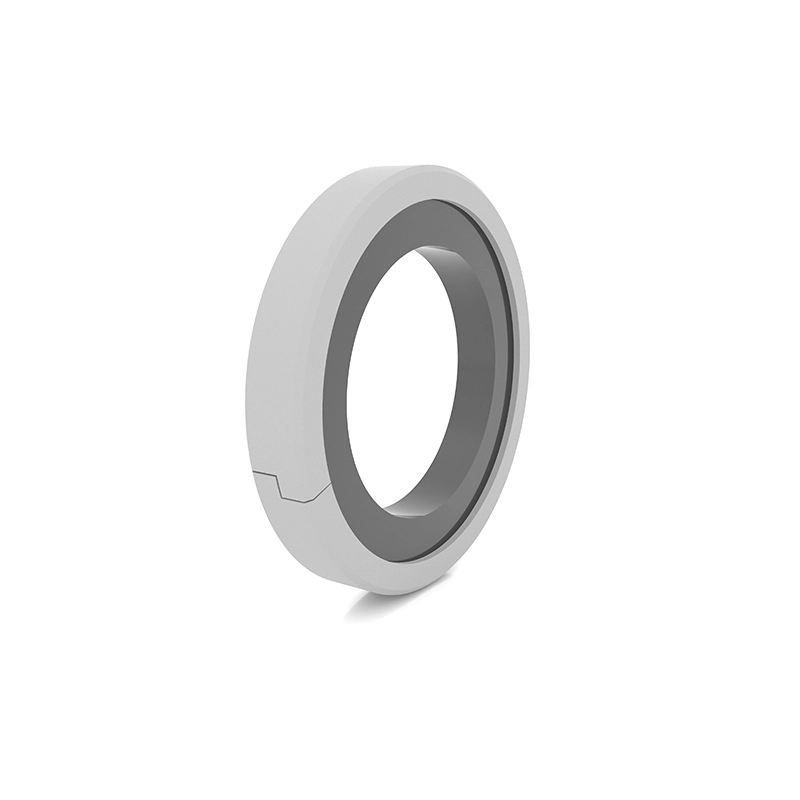

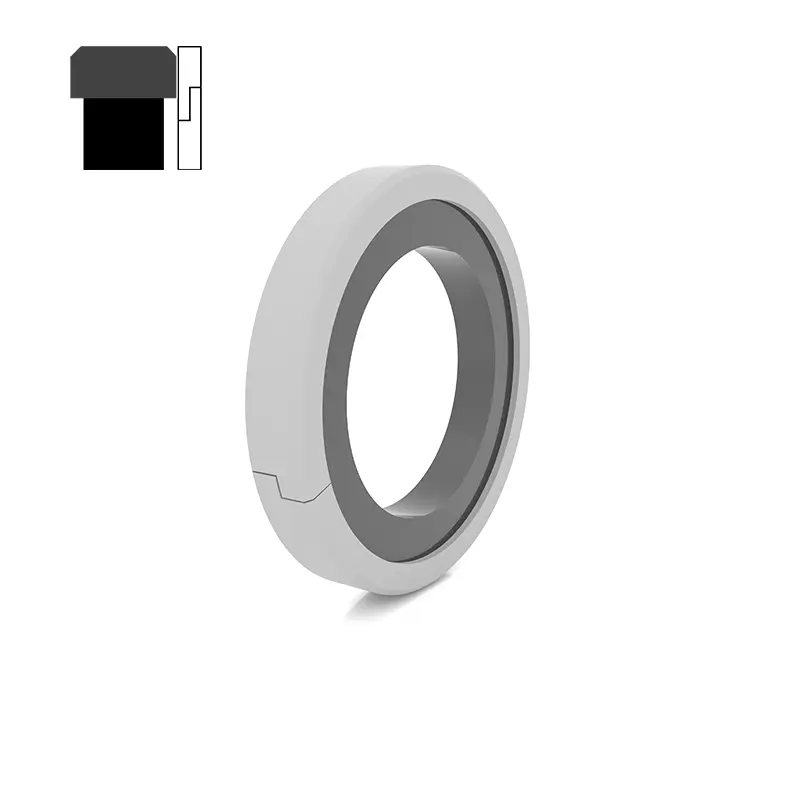

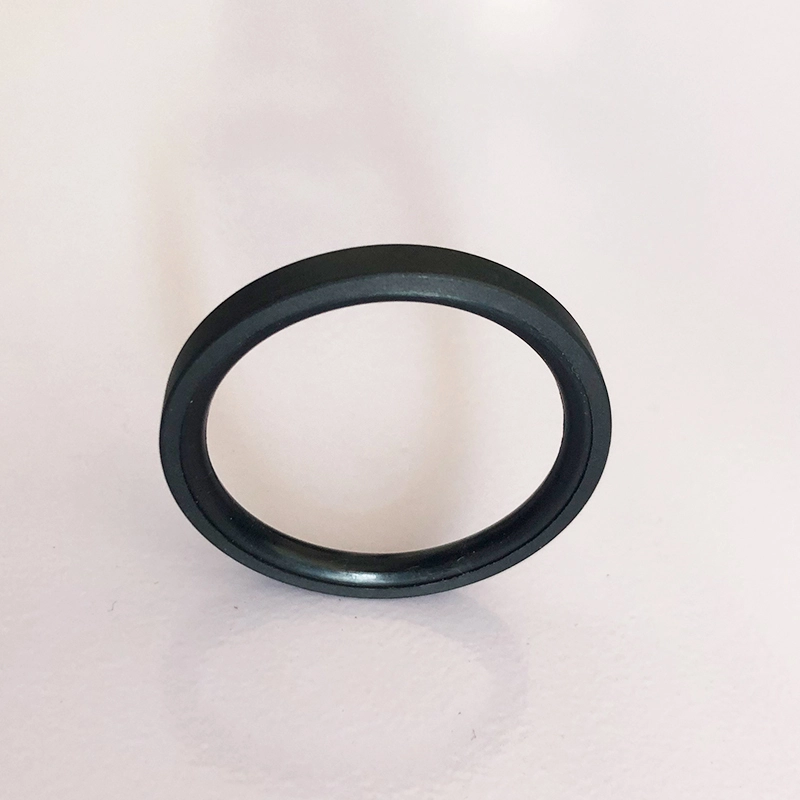

OK er sammensatt av en termoplastisk åpen tetningsring laget av spesielt materiale og en rektangulær gummiring, som er egnet for hydraulisk gjengjeldende bevegelses toveis trykkforsegling. Gummiringen gir radiell kraft og kompenserer for slitasje av tetningsringen. Siden forseglingsringen vedtar en åpen struktur, løses problemet som GLYD -ringen trenger spesielle verktøy som skal installeres. Funksjoner:

1. Lav friksjon, liten startmotstand, jevn bevegelse, ingen kryping;

2. Svært høyt trykkstabilitet under trykk og tøffe forhold;

3. Enkel og praktisk installasjon, ingen monteringsverktøy som kreves;

4. Kan brukes til å tette medier med lav viskositet som vann;

5. God anti-Extrusion-ytelse, som tillater et større ekstruderingsgap.

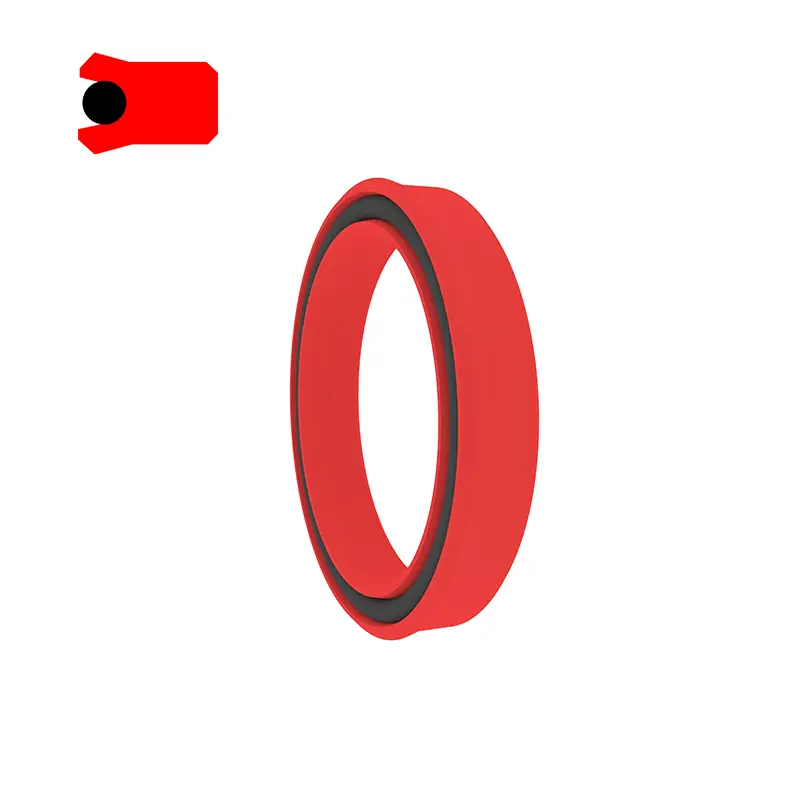

RC63 er sammensatt av en PTFE-cap-formet tetningsring og en O-formet gummiring, som er egnet for hydraulisk og pneumatisk gjengjeldende bevegelsesbetinget trykkforsegling. Den O-formede ringen gir radialkraft og kompenserer for slitasje av tetningsringen. Siden tetningsringen vedtar en tynn leppedesign, er oppfølgingskompensasjonsevnen god, så tetningsytelsen er god og den kan installeres i GB12350 Ring Groove. Delte (åpne) spor skal brukes til sylinderdiametre mindre enn 30 mm. Funksjoner:

1. Den kan brukes til både hydraulisk og pneumatisk, og kan brukes til toveis trykkforsegling;

2. Lav friksjon, liten startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, ingen kryping;

3. Lang levetid, kan brukes til oljefrie smøretetninger;

Liten strukturell plass, enkel installasjon og vedlikehold;

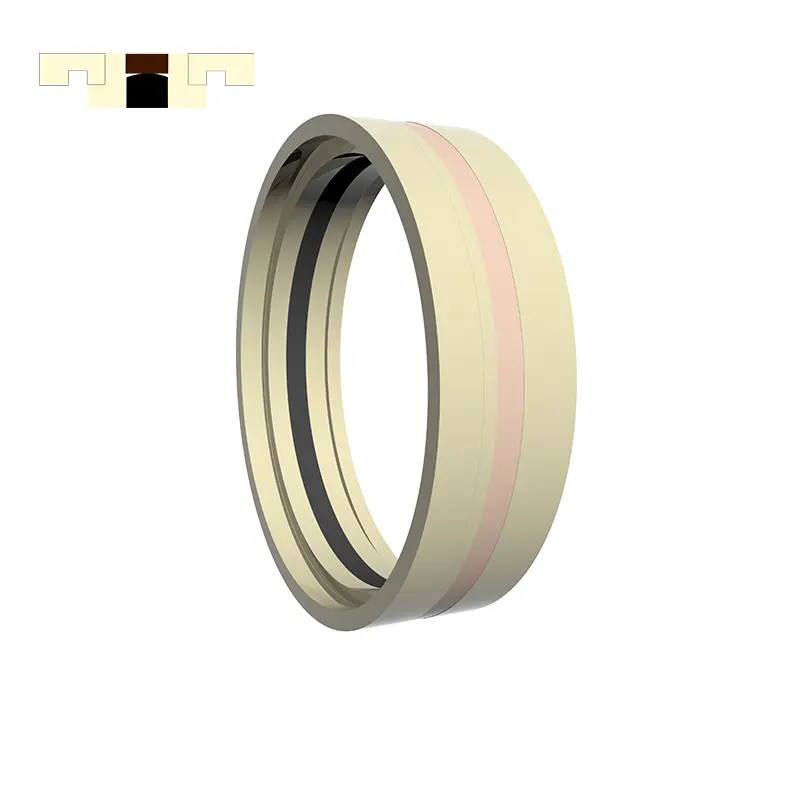

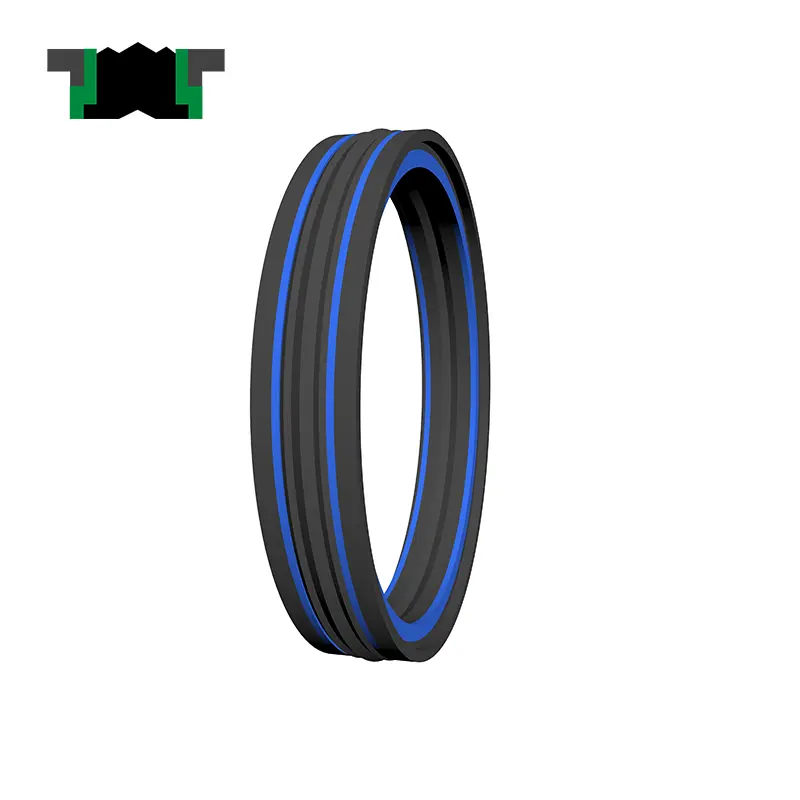

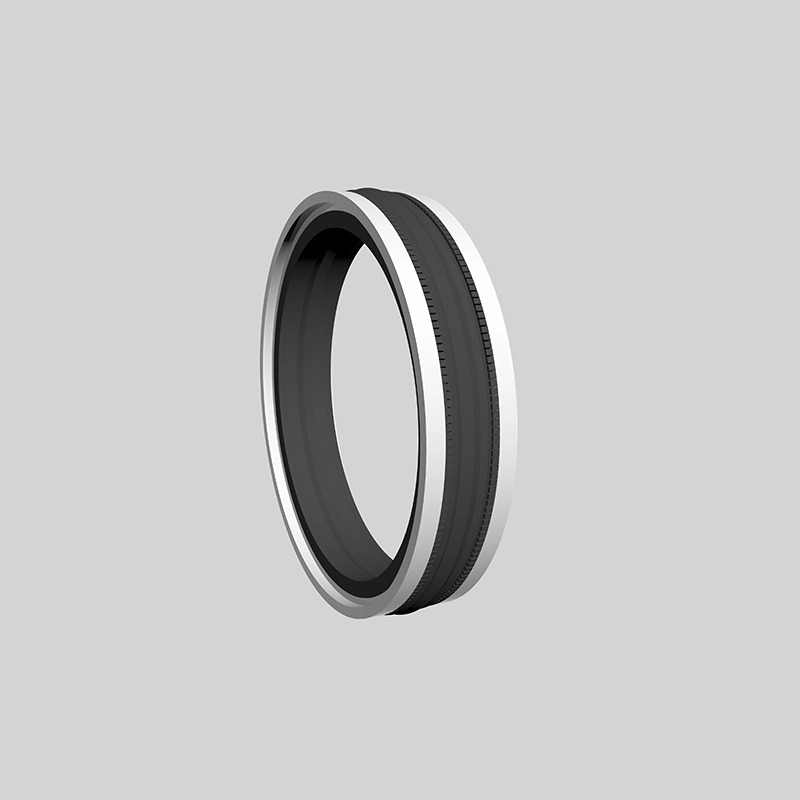

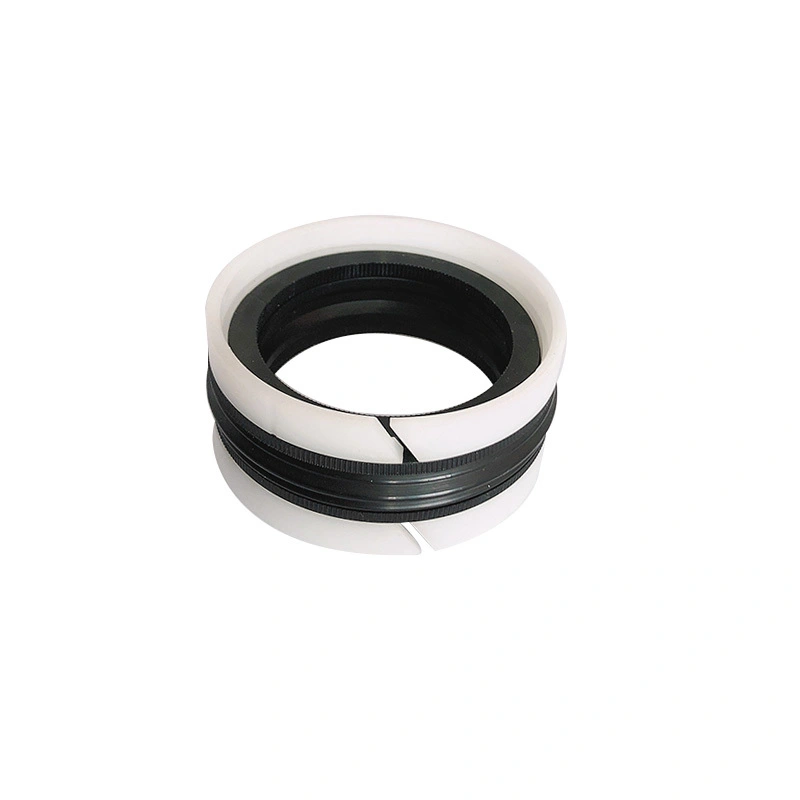

KDA-er, TPM (spesiell form) er en fem-kombinasjonskomprimeringsstempelforsegling som består av et gummiforseglingselement, to støttringer og to føringsringer. Passer for toveis trykkstempelforsegling. Funksjoner:

1. God tetning, høy pålitelighet, kompakt struktur;

2. vil ikke bli presset inn i det radielle gapet;

3. Enkel installasjon, integrert stempelinstallasjon;

Den spesielle geometriske formen til NBR -tetningselementet forhindrer det i å vri seg i sporet under installasjonen.

GDKK består av to føringsringer, to støttringer, en elastisk gummiring og en tetningsring. Guide -ringen spiller en posisjons- og veiledende rolle. Holdningsringen spiller en støttende og posisjonsrolle, den elastiske gummiringen gir elastisk kraft og kompenserer for tapet av tetningsringen. Tetningsringen samarbeider med det indre hullet i oljesylinderen for å gi en tetningseffekt, som er egnet for den toveis trykkforsegling av oljesylinderstempelet. Det har en god tetningseffekt selv under tøffe arbeidsforhold. Funksjoner:

1. Lav friksjon, liten startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, ingen kryping;

2. Svært høyt trykkstabilitet under trykk og tøffe forhold;

3. Høyt levetid, kan brukes til forsegling under dårlige smøringsforhold;

4. Kan brukes til å tette medier med lav viskositet som vann;

Utmerket ytelse med høyt og lavt trykk.

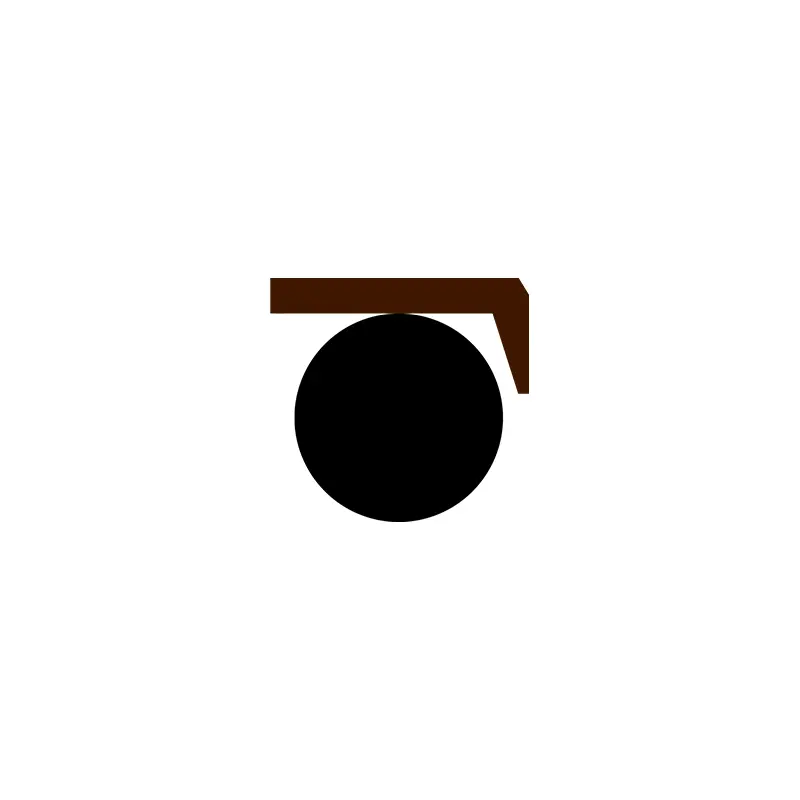

RC64 er sammensatt av en PTFE-trekantet tetningsring og en O-ring gummiring, egnet for hydraulisk og pneumatisk gjengjeldende bevegelse enveis trykkforsegling. O-ringen gir radiell kraft og kompenserer for slitasje av tetningsringen. Siden tetningsringen vedtar en tynn leppedesign, er oppfølgingskompensasjonsevnen bedre, så tetningsytelsen er god. Den splittede (åpne) sporet skal brukes til sylinderdiametre mindre enn 30 mm. Funksjoner:

1. Det kan brukes til både hydraulisk og pneumatisk;

2. Lav friksjon, liten startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, ingen kryping;

3. Lang levetid, kan brukes til oljefrie smøretetninger;

Liten strukturell plass, enkel installasjon og vedlikehold;

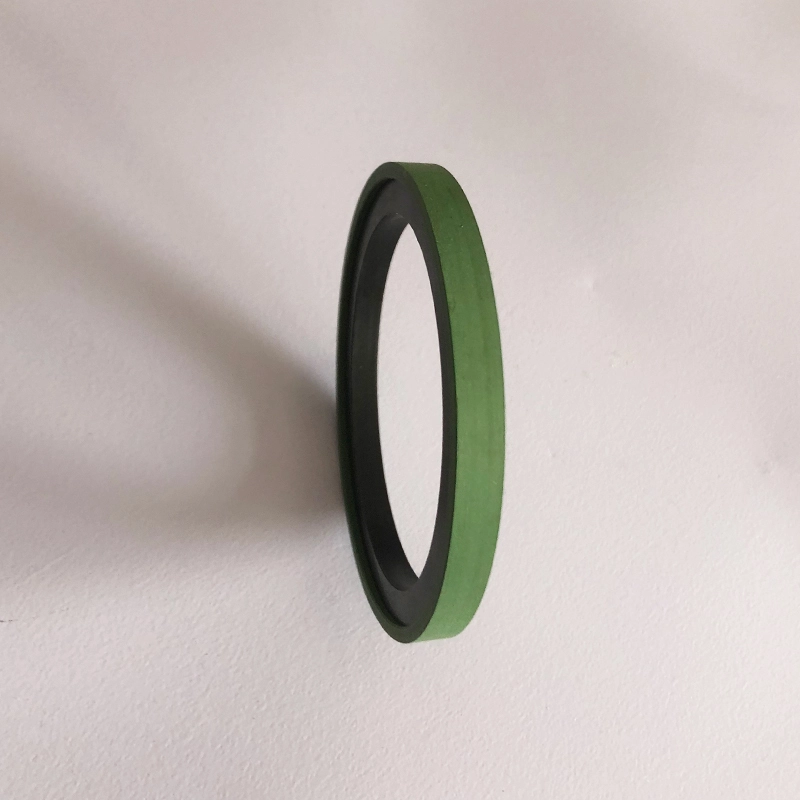

SPG er en kombinasjon av en rektangulær modifisert PTFE -tetningsring og en rektangulær gummiring som et forhåndsinnlastingselement. Det har egenskapene til god tetning, lav friksjon og lite strukturelt rom.

RC66 er en kombinasjon av en rektangulær modifisert PTFE-tetningsring og en O-ring som et forhåndsinnlastingselement. Det har egenskapene til god tetning, lav friksjon og lite strukturelt rom. Det er egnet for høyhastighets oljesylindere eller sylindere. RC67 er sammensatt av en fylt PTFE -rektangulær tetningsring, to støtteringer og en heterogen elastomer, som er egnet for hydraulisk gjengjeldende bevegelsesko. Elastomeren gir radial kraft og kompenserer for slitasje av tetningsringen. Holdningsringen beskytter tetningsringen og har en god tetningseffekt selv under tøffe arbeidsforhold. Funksjoner:

1. Lav friksjon, liten startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, ingen kryping;

2. Svært høyt trykkstabilitet under trykk og tøffe forhold;

3. Høyt levetid, kan brukes til oljefrie smøretetninger;

4. Kan brukes til å tette medier med lav viskositet som vann;

5. Utmerket ytelse med høyt og lavt trykk.

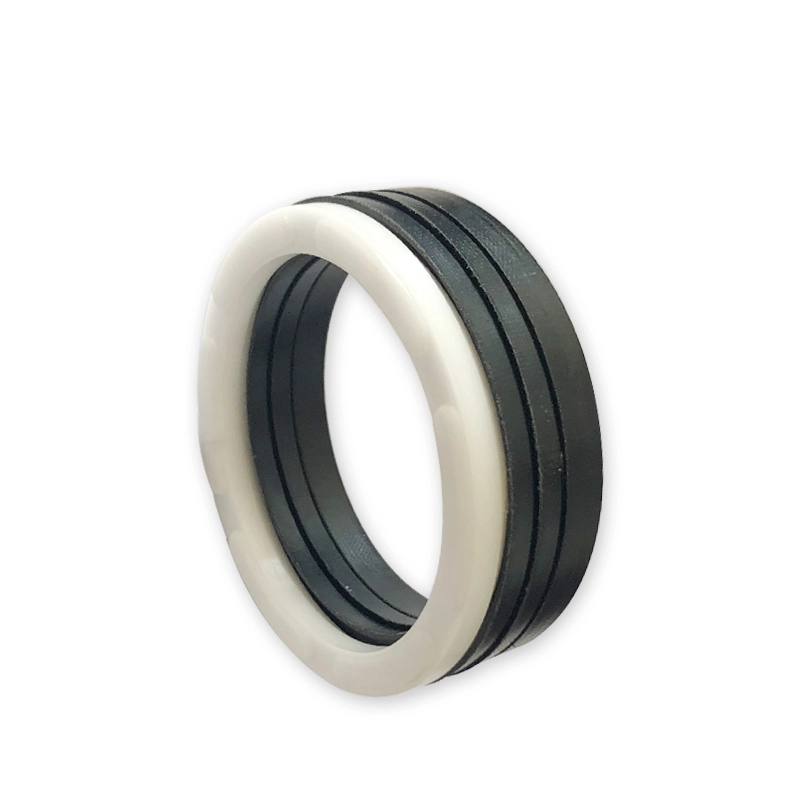

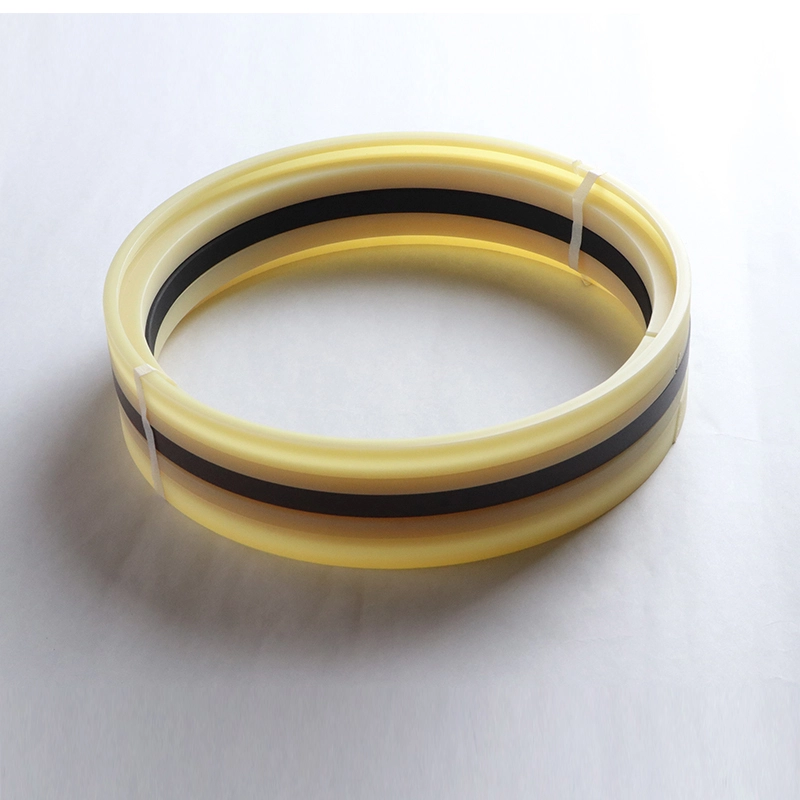

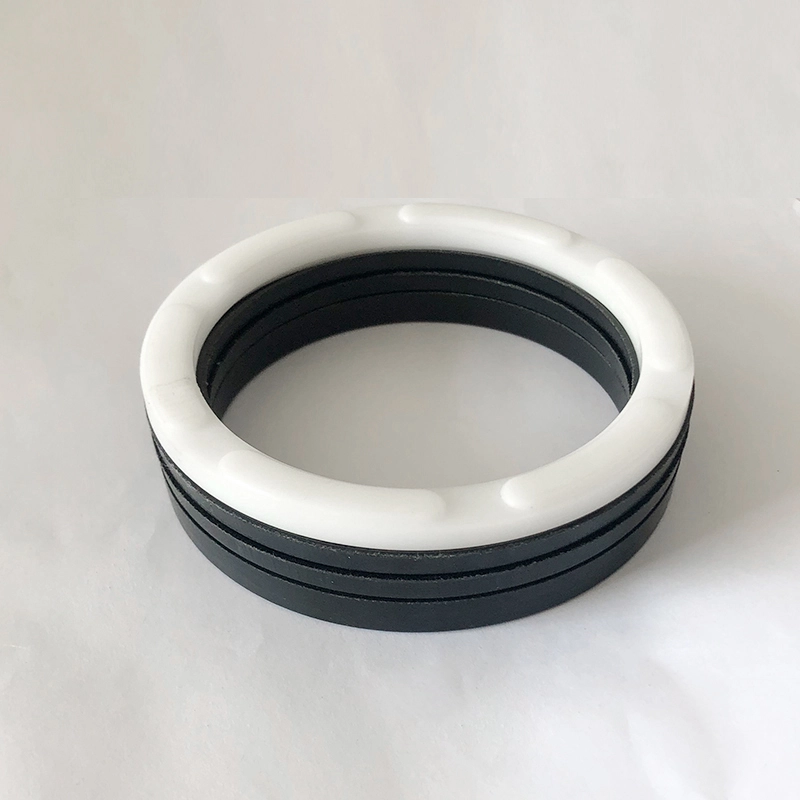

RCEK er sammensatt av et sett med V-formede tetningsringer, en trykkring og en støttring, og er egnet for hydraulisk gjengjeldende bevegelse enveis trykkforsegling. Fettkompatibel med tetningsmaterialet må brukes under installasjonen. Det kan ikke installeres i en integrert (lukket) spor. Den brukes til stempelforseglinger i middels og tunge belastninger. Funksjoner:

1. En rekke materialer er tilgjengelige, som kan justeres optimalt for å passe til forskjellige formål;

2. Det kan brukes under tøffe arbeidsforhold og er egnet for nesten alle medier og tøffe forhold;

3. Den har en lang levetid og kan brukes til oljefrie smøretetninger (rimelig materialvalg);

4. Tetningsytelsen kan justeres, og den aksiale størrelsen kan justeres ved å legge til eller fjerne V-formede tetningsringer;

Det kan fungere effektivt selv om forseglingsoverflatekvaliteten er dårlig.

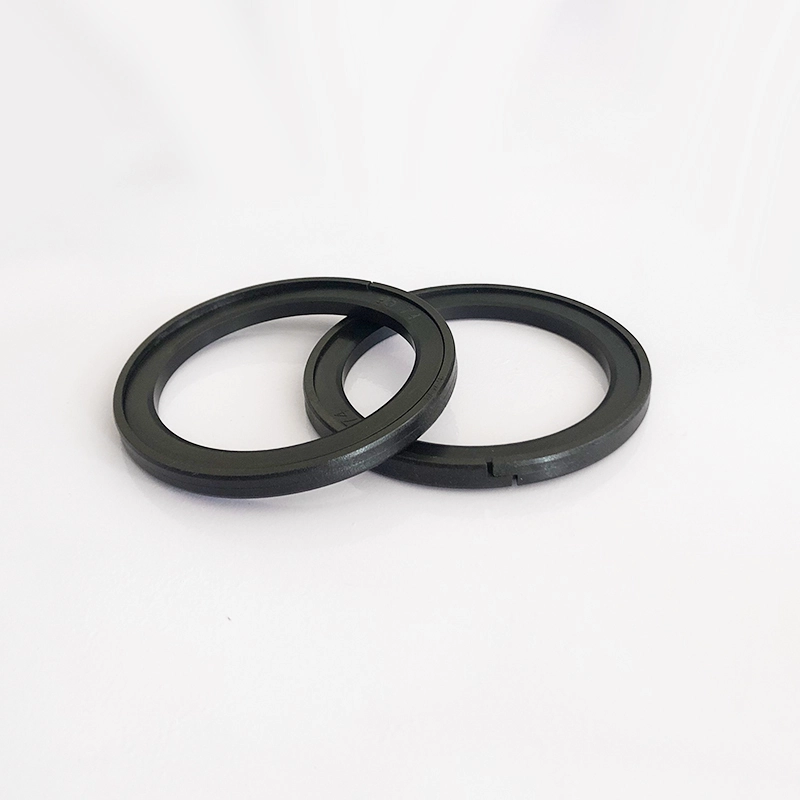

RCKR er sammensatt av en PU -tetningsring og en rektangulær gummiring, egnet for hydraulisk gjengjeldende bevegelses toveis tetning. Det er et komplementært produkt av GLYD-ringprodukter, med bedre tetnings- og trykk vedlikeholdsevne enn GLYD-ring, og kan installeres uten hjelp av installasjonsverktøy. Dens funksjoner:

1. God dynamisk og statisk tetningsytelse;

2. Bedre lavtrykksforseglingsytelse enn GLYD-ring, og kan installeres uten installasjonsverktøy;

3. Lav friksjon, liten startmotstand og jevn bevegelse;

4. Lang levetid, kan brukes til oljefri smøretetning;

5. kan brukes til toveis trykkforsegling;

Installasjonssporet samsvarer med ISO7425/1 -standarden.

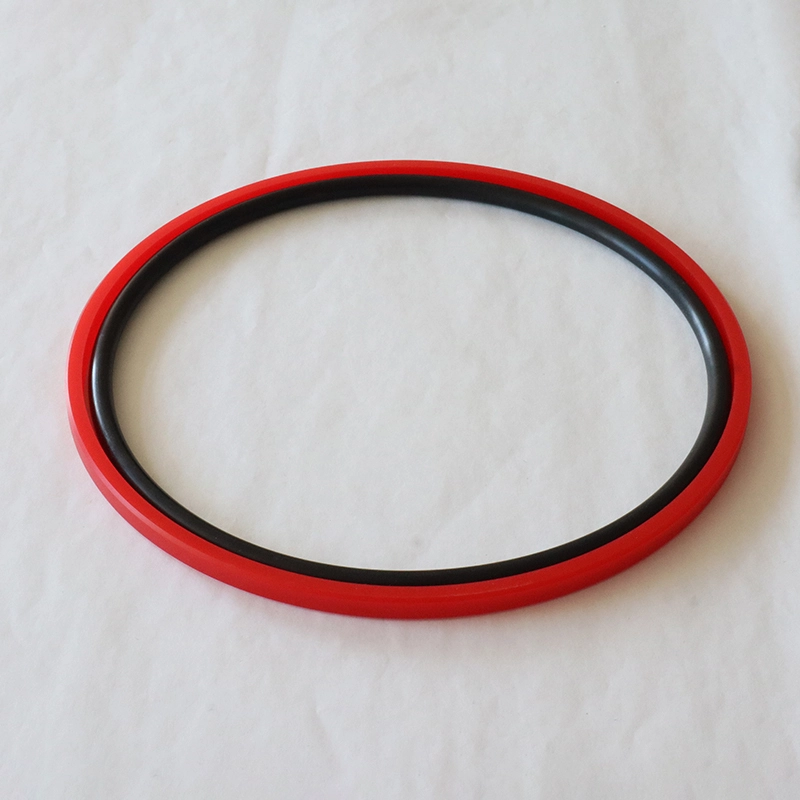

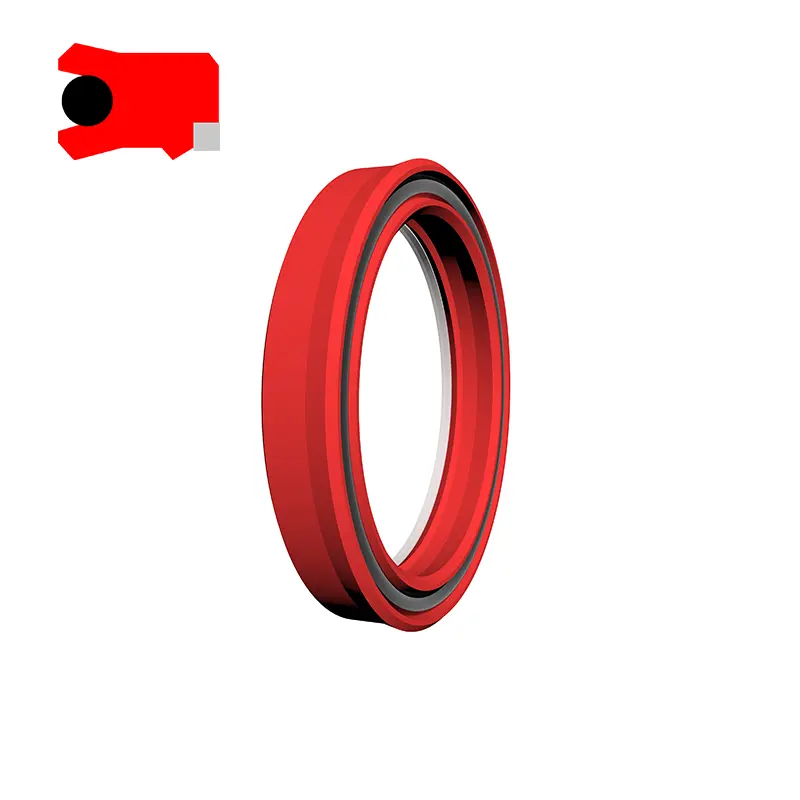

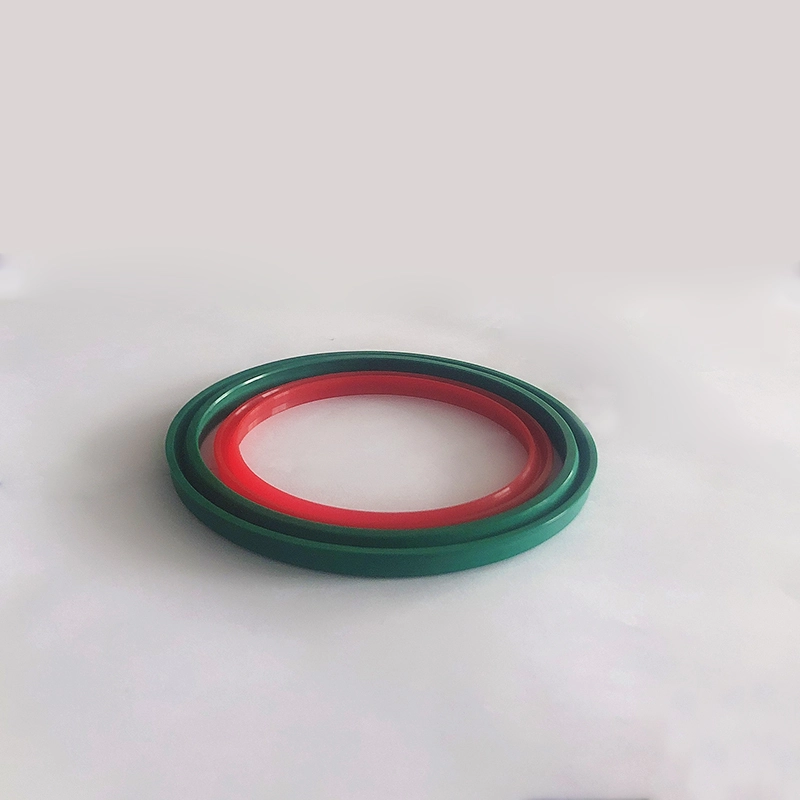

RPW er sammensatt av en spesiell formet PU-tetningsring og en O-formet gummiring, egnet for hydraulisk frem- og tilbakegående bevegelsesbetinget trykkforsegling. O-ringen gir radiell kraft og kompenserer for slitasje av tetningsringen. Det brukes vanligvis i forbindelse med en guidering. Funksjoner:

1. Lav friksjon, liten startmotstand, jevn bevegelse, ingen kryping;

2. Svært høyt trykkstabilitet under trykk og tøffe forhold;

3. God tetningsytelse ved både høyt og lavt trykk;

Ingen installasjonsverktøy er nødvendige for installasjon.

TDA og TDMA er sammensatt av en spesialformet gummi (eller polyuretan) elastomer og en modifisert PTFE-tetningsring, og har egenskapene til god tetning, lang levetid, lav friksjon, ingen kryping, etc. TDA er egnet for enveis trykkforsegling av stempler. TDMA er egnet for toveis trykkforsegling av stempler.

GGDA består av en PTFE-fylt tetningsring, to L-formede plaststøttringer og en elastisk kraft-O-ring, med god tetning, lang levetid, lav friksjon, ingen kryping og andre egenskaper. Egnet for stempel toveis trykkforsegling.

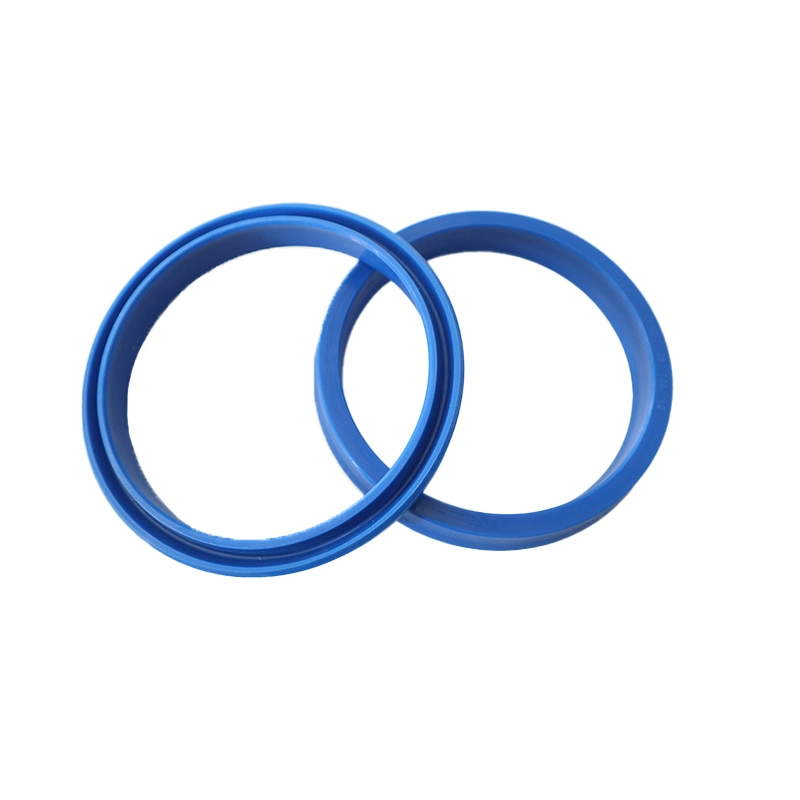

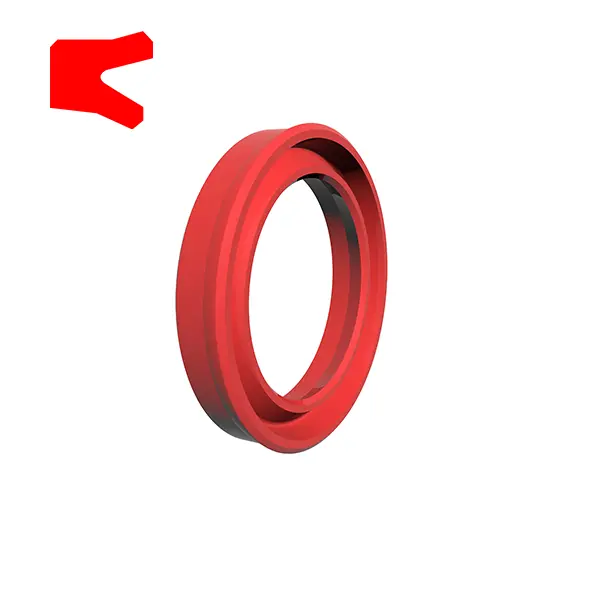

RCUP-tetningsring er en asymmetrisk tetning som er spesielt brukt på stempelet, egnet for hydraulisk gjengjeldende bevegelse enveis tetning, med god tetningsytelse. Sporet samsvarer med ISO5597 -standarden. Tetningsring av YXD-type for skaft er en asymmetrisk tetning som er spesielt brukt på stempelet, egnet for hydraulisk gjengjeldende bevegelse enveis tetning, med god tetningsytelse. Når det brukes under 12 ~ 32MPa, kreves en støttring ved hælen. Sporet samsvarer med JB/ZQ4265-97-standarden. Funksjoner:

1. gjeldende for lette belastninger og middels belastning;

2. God tetningsytelse for både høytrykks- og lavtrykksforsegling;

3. En rekke materialer er tilgjengelige, med et bredere spekter av mediemotstand;

4. Enkel struktur og enkel installasjon og vedlikehold.

Produktfunksjoner og applikasjoner:

Materiell valg:

RC61, RC62

1. Materialene til O-ringene kan være: R01 Nitril Gummi (NBR), R02 Fluorubber (FKM), etc.

2. Tetting av ringmaterialer: Standard materiale PTFE3, andre valgfrie materialer PTFE2, PTFE4, PU, ​​etc.

Ok

1. Materiale for matchende rektangulær ring: R01 Nitrilgummi

2. Materiale for tetningsring: Kompositt termoplastisk materiale.

RC63, RC64, SPG, RC66, AQ, AQF

1. Materialene til O-ringene kan være: R01 Nitril Gummi (NBR), R02 Fluorubber (FKM), etc.

2. Tetting av ringmaterialer: Standard materiale PTFE3, andre valgfrie materialer PTFE1, PTFE2, PTFE4.

KDAS, TPM

1. Matchende gummiringmateriale: R01 Nitrilgummi

2. Beholder ringmateriale: Nylon PA/Polyoxymethylene Pom

3. Guide Ring: Nylon PA/Polyoxymethylene POM/Polytetrafluoroethylene PTFE

GDKK, RC67

1. Tilgjengelige elastomermaterialer: R01 Nitrilgummi (NBR), R02 Fluororubber (FKM), etc.

2. Tetting av ringmateriale: Standard materiale PTFE3, andre valgfrie materialer PTFE2, PTFE4.

3. Beholder ringmateriale: POM/PA/PTFE, PTFE -materiale brukes når temperaturen overstiger 100 grader.

RCEK

1. Trykk Ringmateriale: Polytetrafluoroetylen, nitrilduk, fluorubberduk, nylon, polyoksymetylen

2. V-ringmateriale: Polytetrafluoroetylen, nitrilgummi, nitrilduk, fluorubber, fluorubberduk

3. Støtte ringmateriale: nitrilduk, fluorubberduk, nylon, polyoksymetylen, polytetrafluoroetylen

RCKR, RPW

1. Matchende rektangulært ringmateriale: RO1 Nitril Rubber (NBR)

2. Tetting av ringmateriale: PU

Yxd

Valgfri nitrilgummi (R01), fluorubber (R02), polyuretan (PU), etc.

Bestillingseksempel:

Bestillingsmodell RC61-40x29x4.2-PTFE3-R01 Ordningsmodell RC61-B-40x29x4.2-PTFE3-R02

RC61-GLYD RING RC61-B-HOLE SEAL DXDX L-Materialkode

RC62-80x60x10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 Materialkode

Bestillingsmodell OK-80x59x8 sylinderdiameter x spordiameter x sporbredde

Bestillingsmodell RC63-80-PTFE3-R01 eller SPGC-80-PTFE3-R01

RC63/SPGC-MODEL 80-sylindret diameter D PTFE3-PTFE Materialkode R01-O-ring materialkode

Bestillingsmodell KDAS-80x60x22.4 Sylinderdiameter x Groove Diameter X Groove Width (L)

Bestillingsmodell TPM-80x60x22.4 Sylinderdiameter x Groove Diameter X Groove Width (L)

Bestillingseksempel: GDKK-80*62*43*22.5-R01

Ordermodell RC64-80-PTFE3-R01

RC64-modell 80-sylindret diameter D PTFE3-PTFE Materialkode R01-O-ring materialkode

Bestillingseksempel: SPG-D*D*L-PTFE3-R01 (ytre diameter*indre diameter*sporbredde) PTFE3, R01-materiale kode

RC66

Bestillingsmodell RC67-100x85x12.5-PTFE3-R01 eller SPGW-100x85x12.5-PTFE3 -R01

Modell-sylinder diameter x groove bunndiameter x groove bredde ptfe3-modifisert ptfe materialkode r01 elastomer materialkode

RCEK

Aq

AQF

Rckr

RPW

Tda

Avfasningslengde

TDMA

Ggda

Rcup

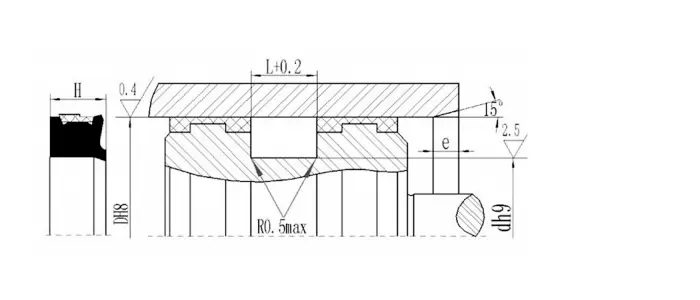

Bestillingseksempel: Bestillingsmodell RCUP D63 × 48 × 10 sylinderdiameter × Groove Diameter × Seal Height

Yxd

Bestillingsmodell YXD63 × 51 × 14-R01 Sylinderdiameter × Groove Diameter × Seal Height-Material Code

Spesifikasjoner:
