Hydrauliske stempelstangforseglinger

Ruichen Seals har lang erfaring med produksjon og utvikling av seler og tetningsmaterialer. Våre hydrauliske stempelstangforseglinger inkluderer en rekke forskjellige modeller. Du kan ta et passende valg basert på detaljert informasjon nedenfor, eller kontakte oss for å få en mer passende og tilpasset tetningsløsning.

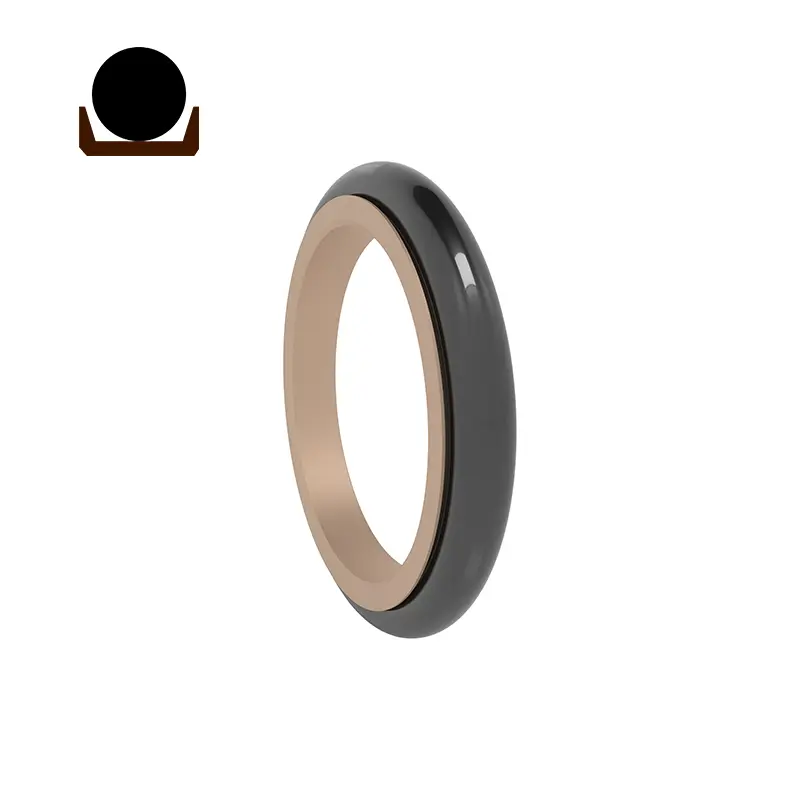

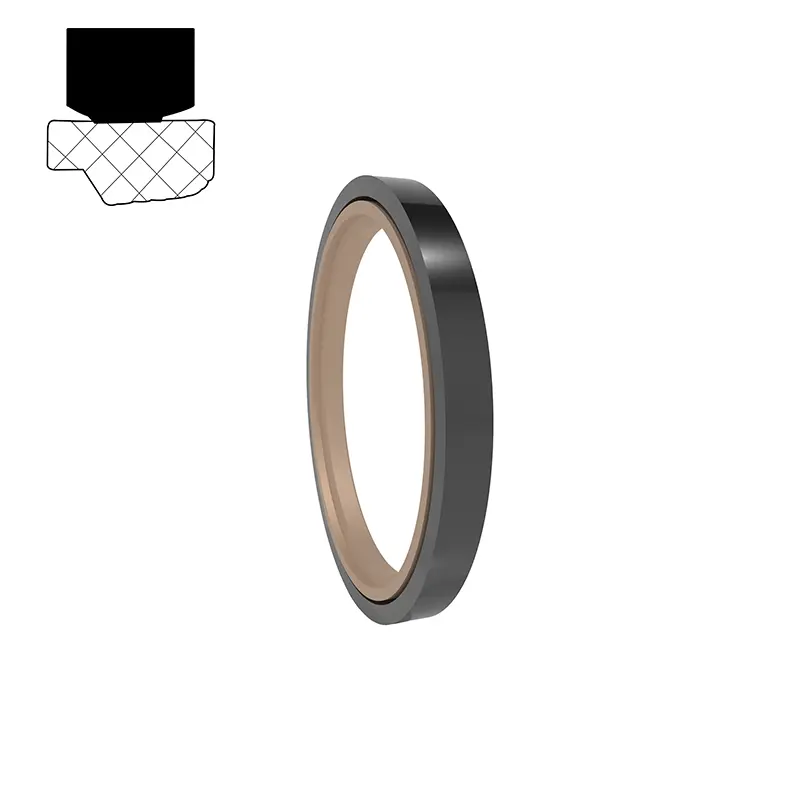

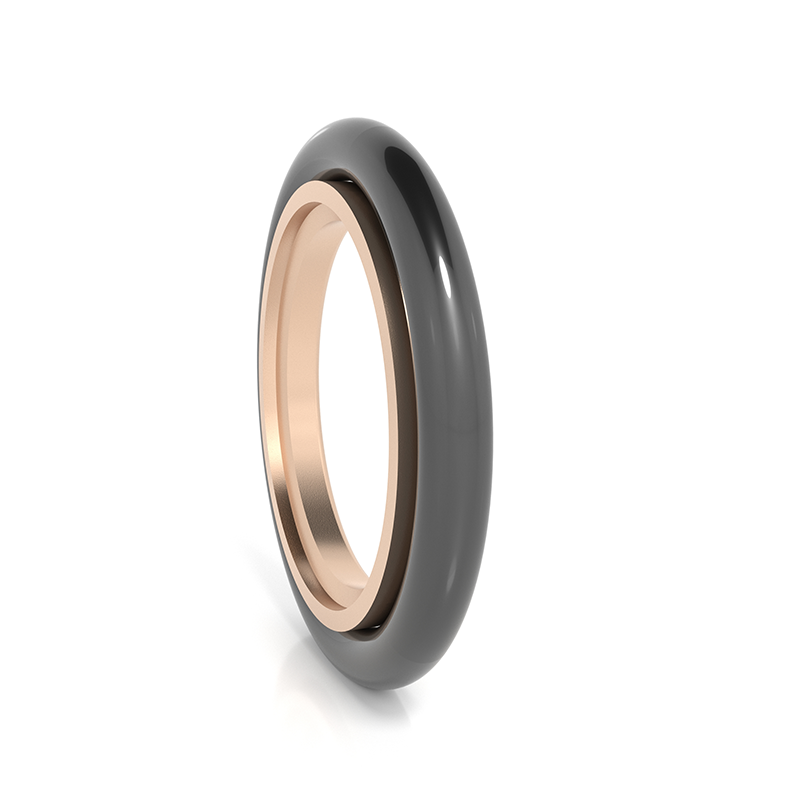

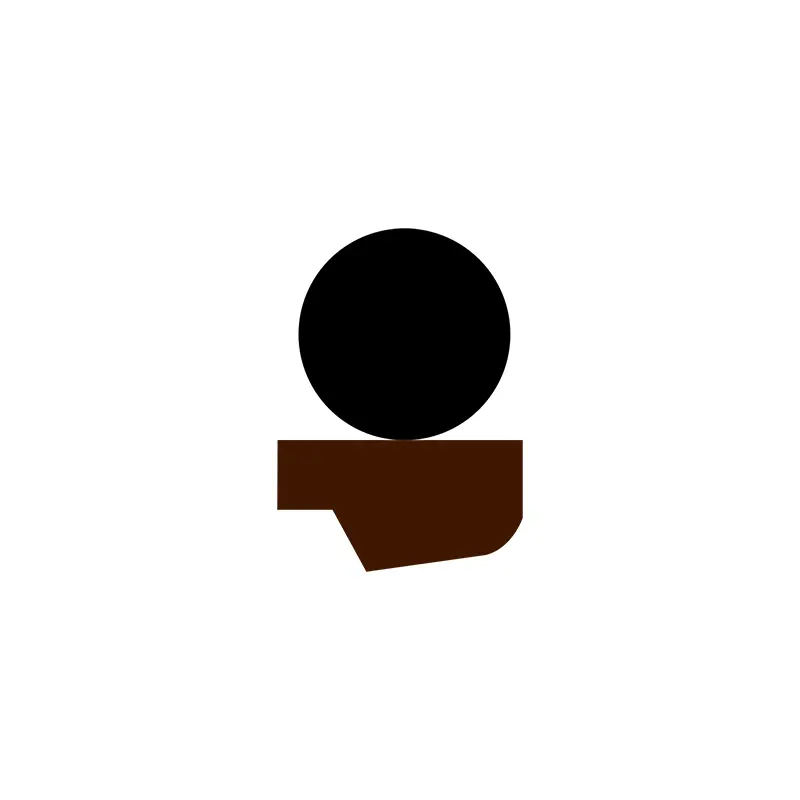

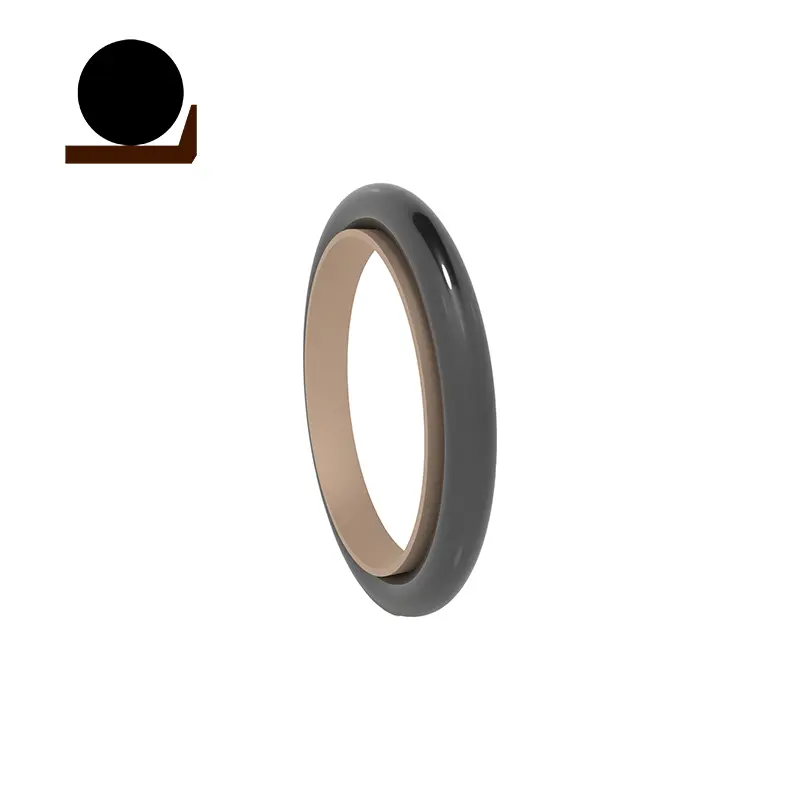

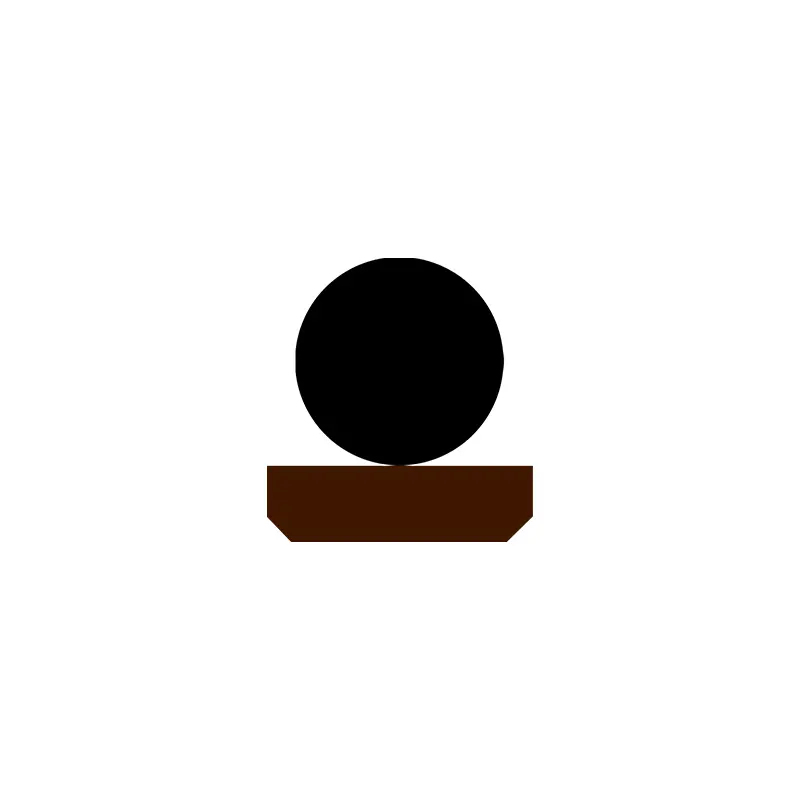

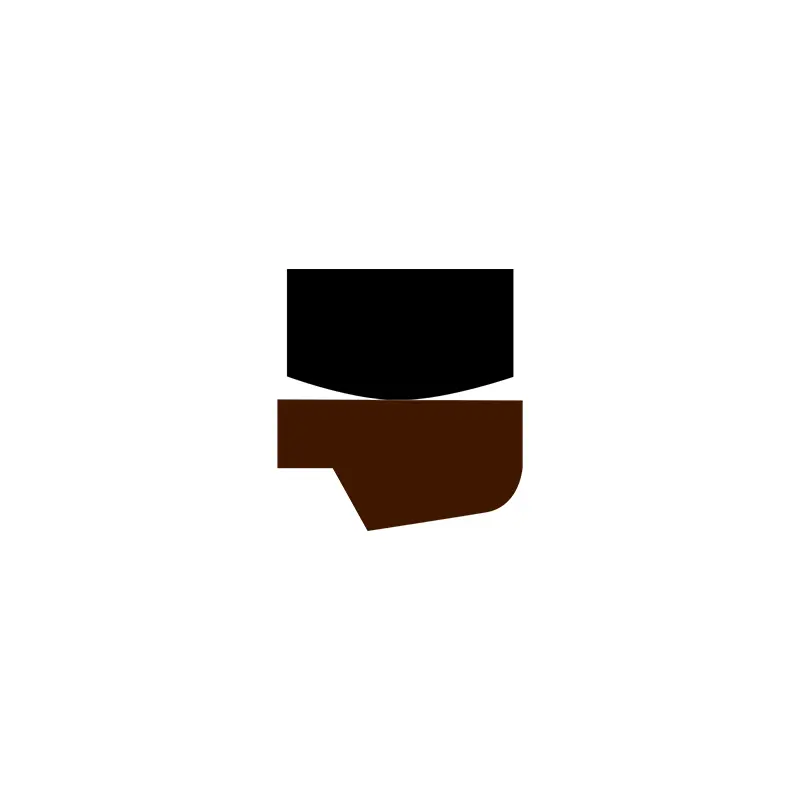

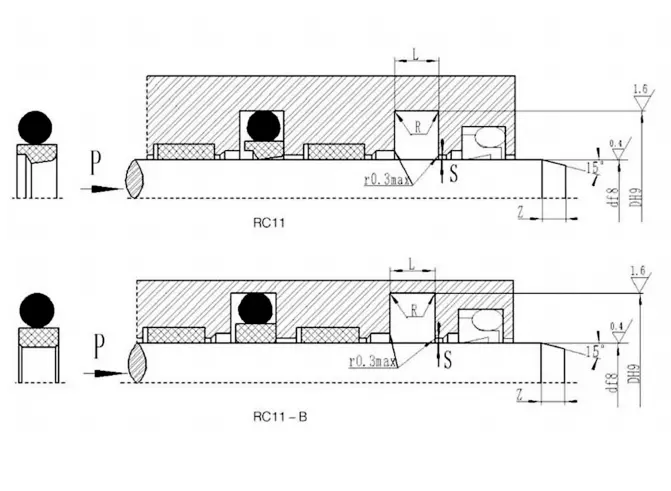

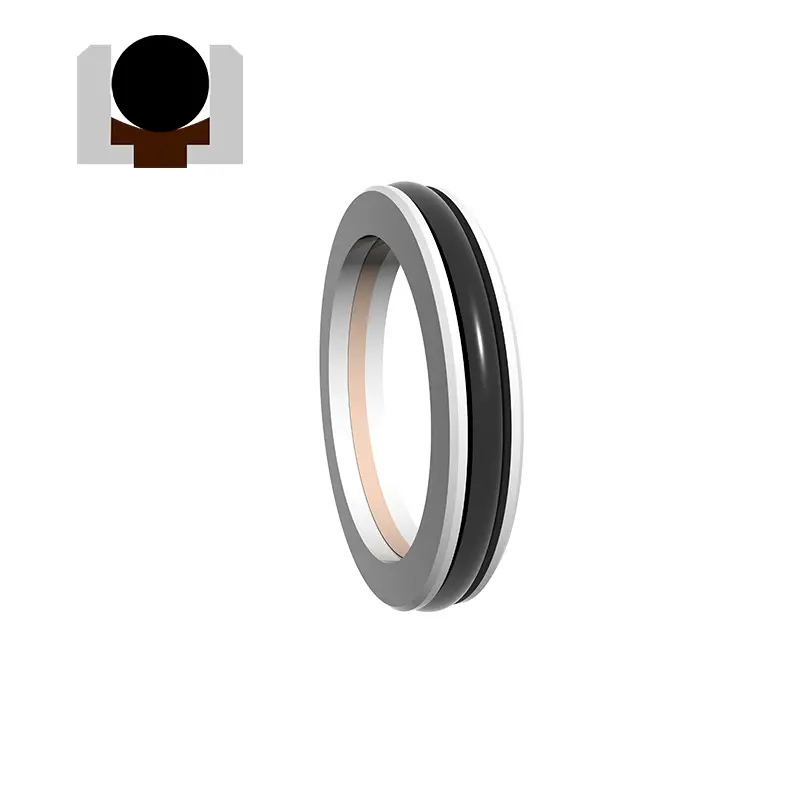

RC11 er sammensatt av en fylt PTFE-trinnet tetningsring og en O-formet gummiring, egnet for hydraulisk gjengjeldende bevegelse enveis trykkforsegling.

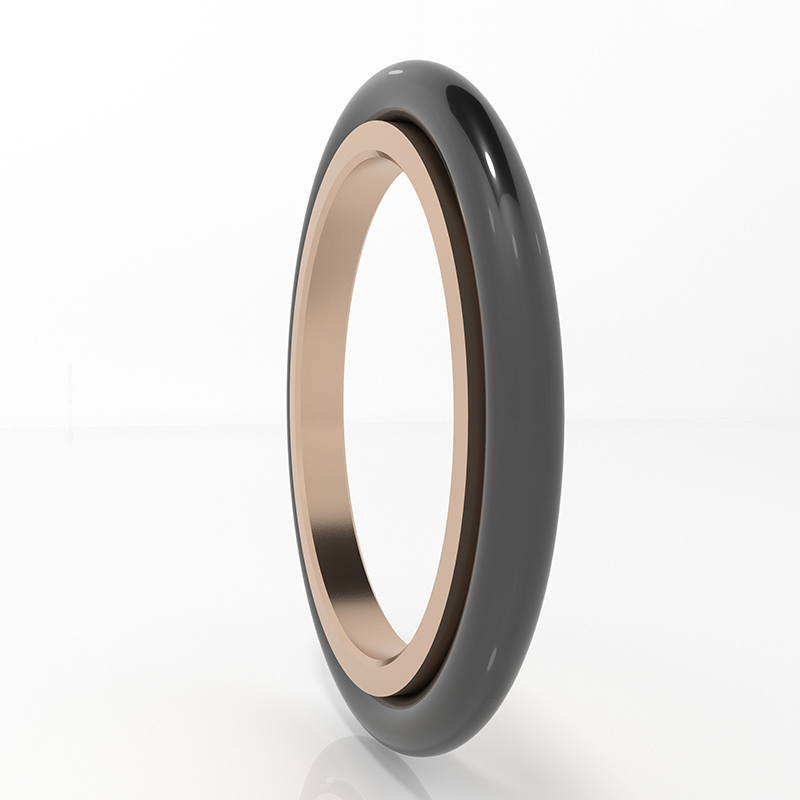

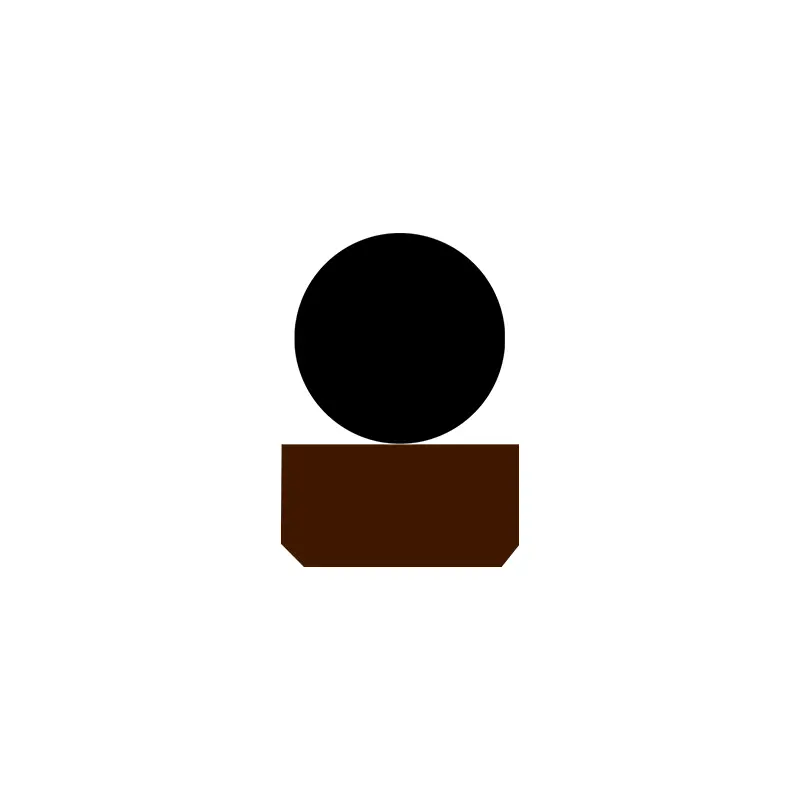

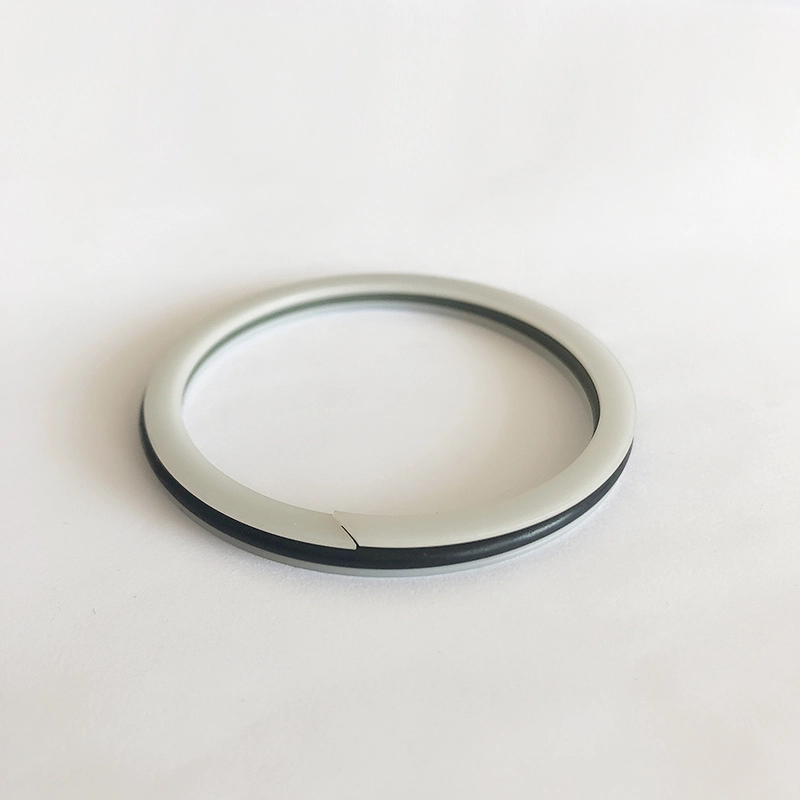

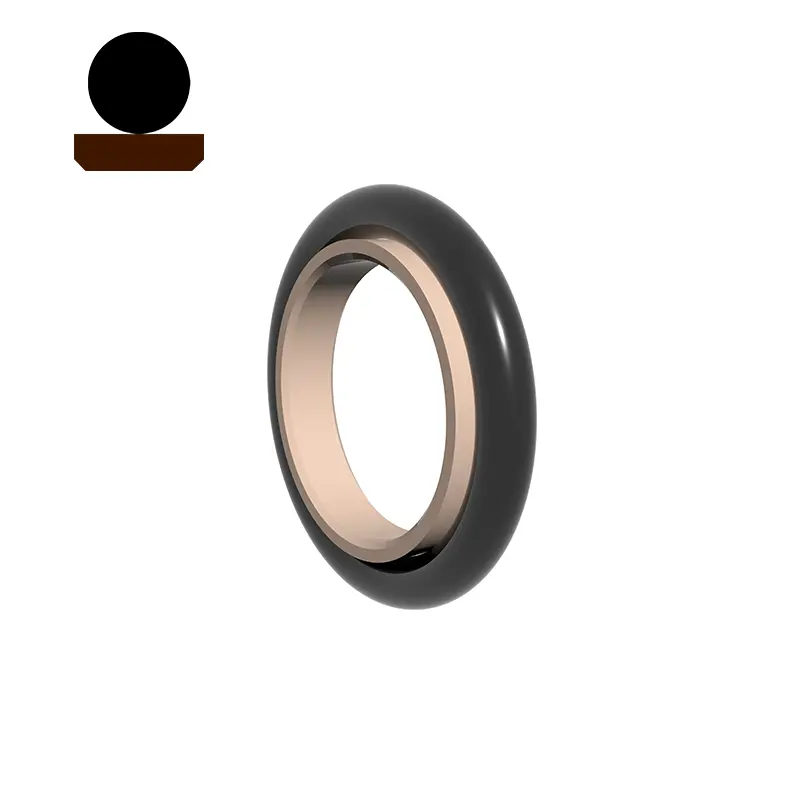

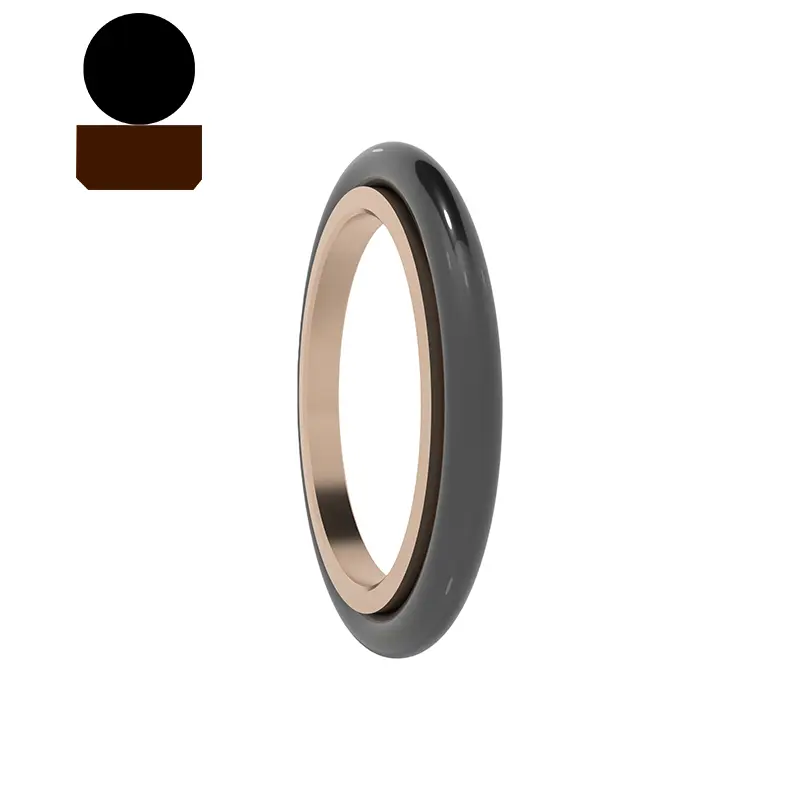

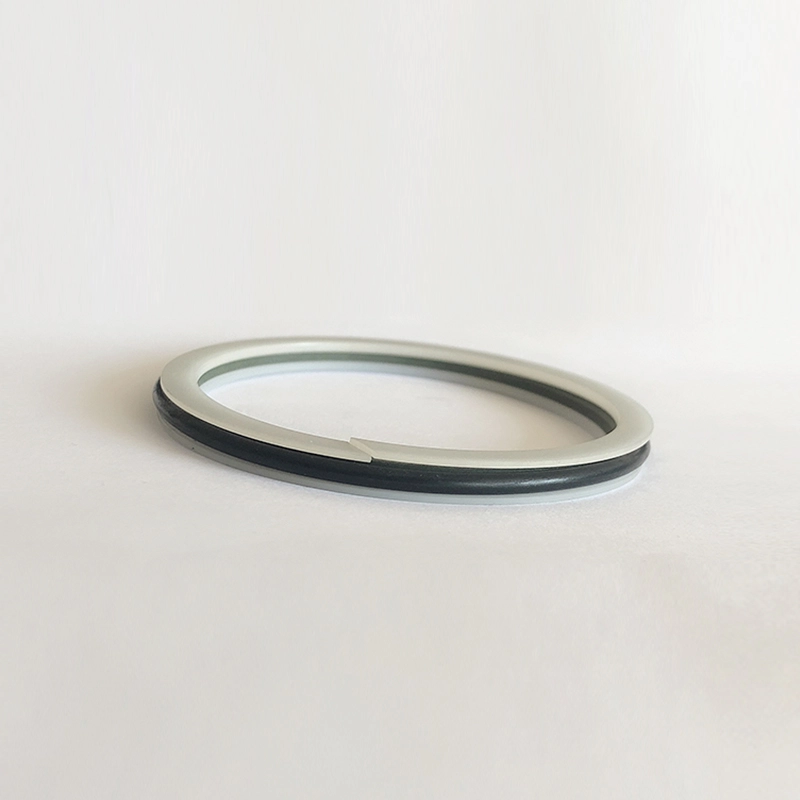

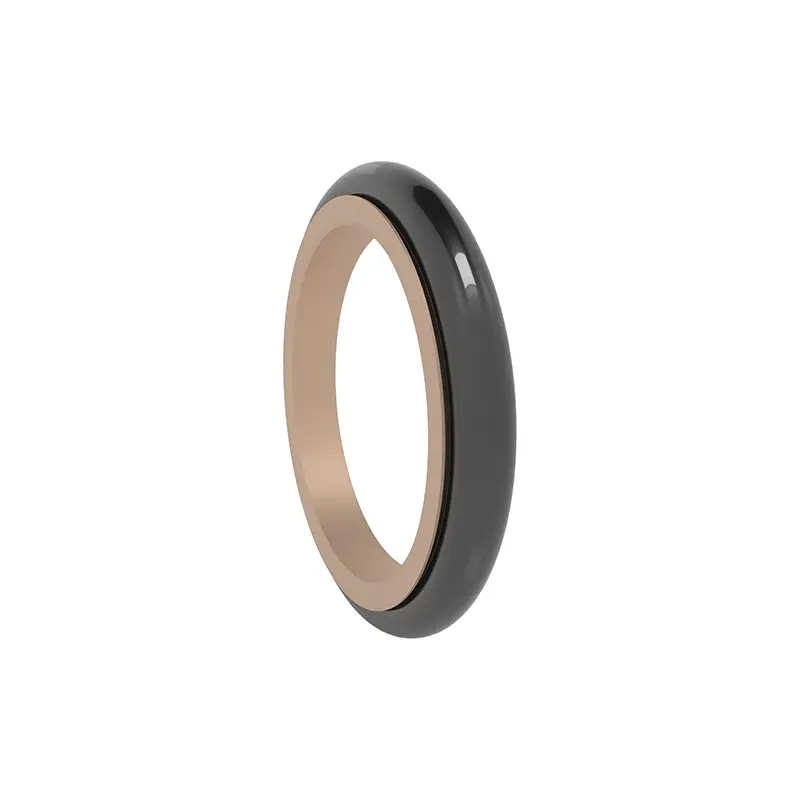

RC11-B er sammensatt av en fylt PTFE-rektangulær tetningsring og en O-formet gummiring, egnet for hydraulisk gjengjeldende bevegelse av to-veis trykkforsegling. O-ringen gir radiell kraft og kompenserer for slitasje av tetningsringen. Det brukes vanligvis i forbindelse med en guidering. Delte (åpne) spor skal brukes til stavdiametre mindre enn 30 mm. Funksjoner:

1. Lav friksjon, liten startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, ingen kryping;

2. Svært høyt trykkstabilitet under trykk og tøffe forhold;

3. Høyt levetid, kan brukes til oljefrie smøretetninger;

4. Kan brukes til å tette medier med lav viskositet som vann;

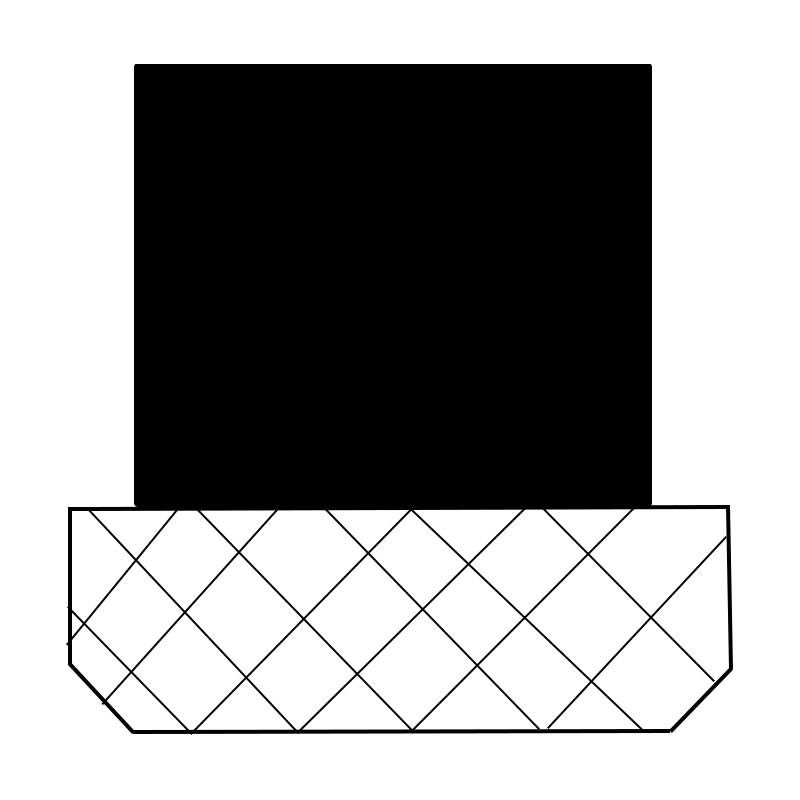

RC12 er sammensatt av en fylt PTFE-trinnet tetningsring og en rektangulær gummiring, egnet for hydraulisk frem- og tilbakegående bevegelse enveis trykkforsegling. Den rektangulære ringen gir radialkraft og kompenserer for slitasje av tetningsringen. Det brukes vanligvis i forbindelse med en guidering. Delte (åpne) spor skal brukes til stavdiametre mindre enn 30 mm. Det brukes mest i tungt hydraulisk utstyr.

Funksjoner:

1. Lav friksjon, liten startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, ingen kryping;

2. Svært høyt trykkstabilitet under trykk og tøffe forhold;

3. Høyt levetid, kan brukes til oljefrie smøretetninger;

4. Kan brukes til å tette medier med lav viskositet som vann;

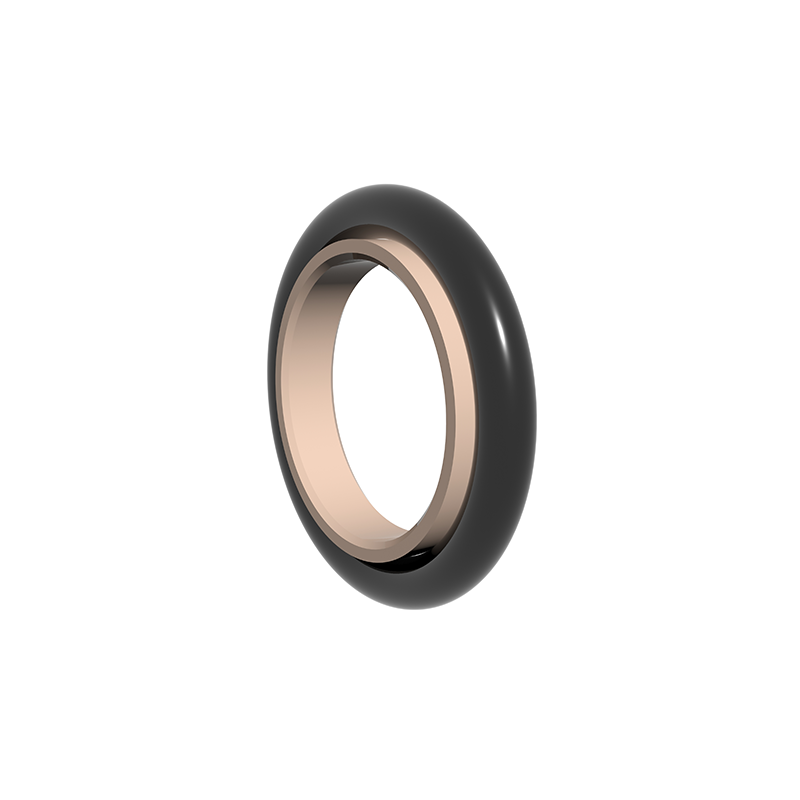

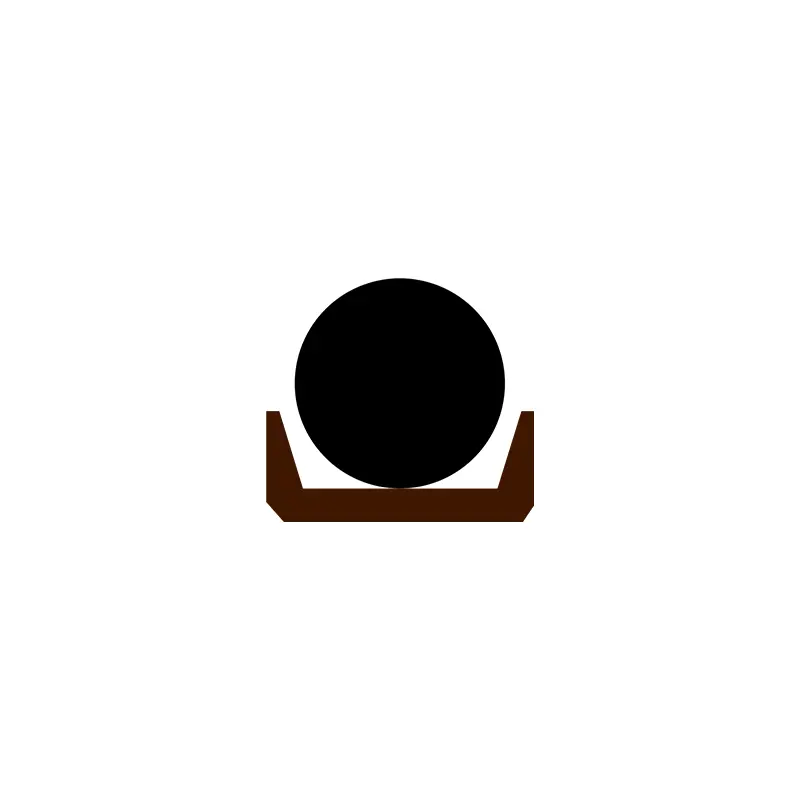

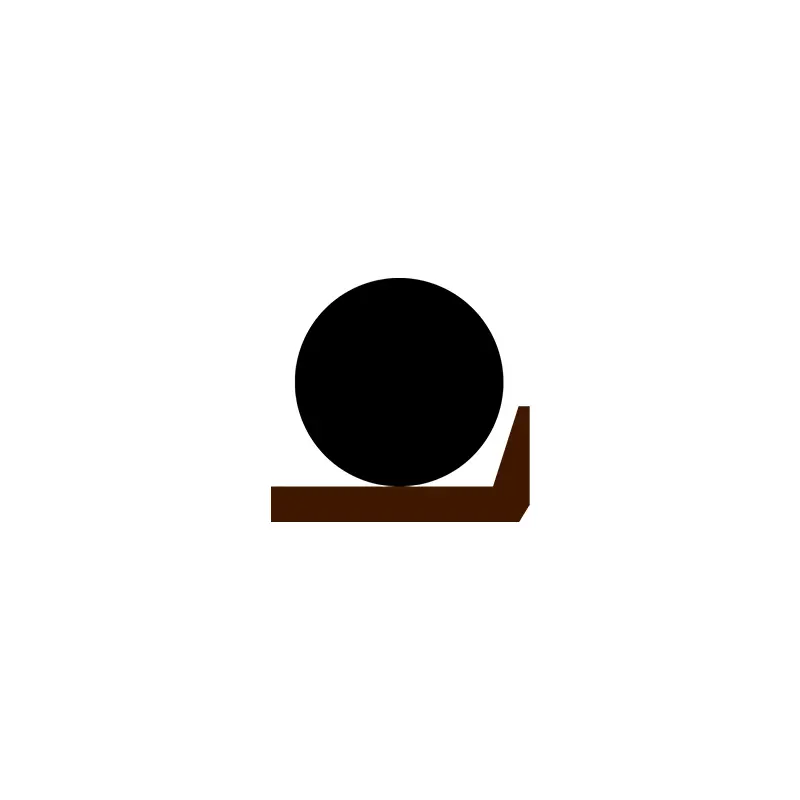

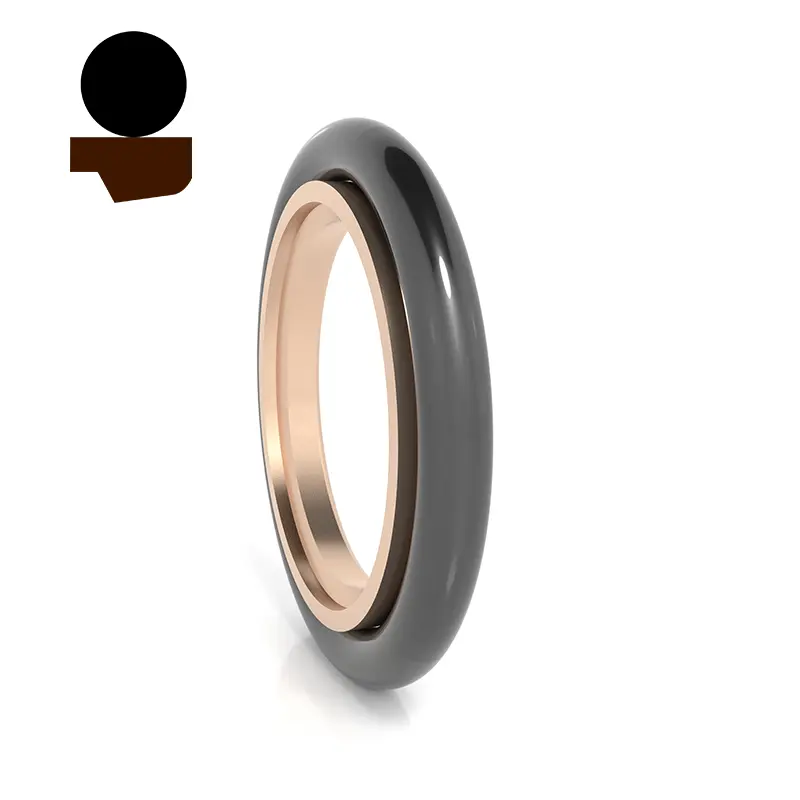

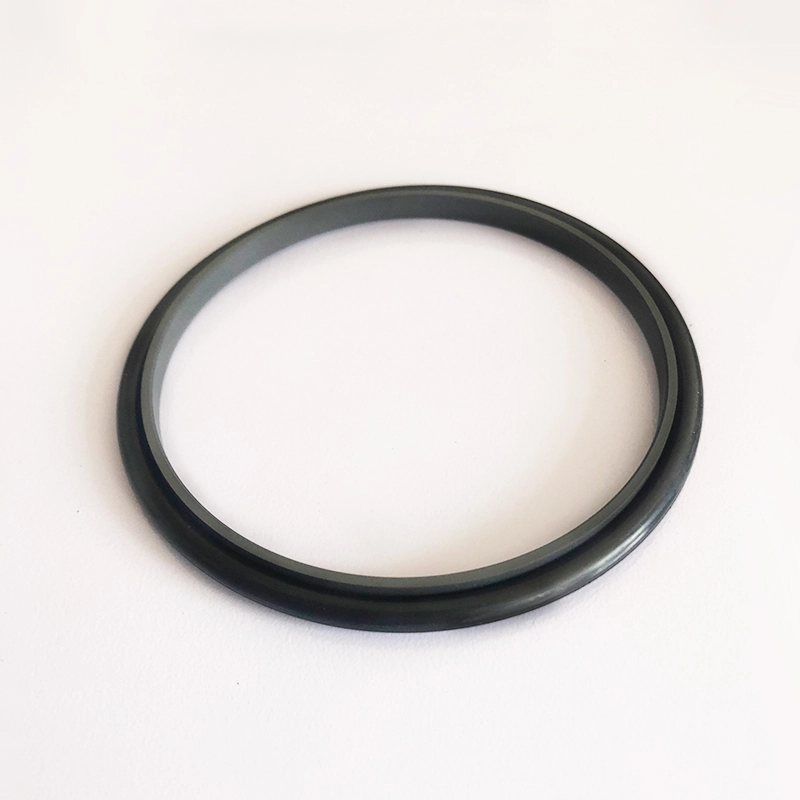

SPNC/RC13 er sammensatt av en PTFE-cap-formet tetningsring og en O-formet gummiring, som er egnet for hydraulisk og pneumatisk gjengjeldende bevegelsesbetinget trykkforsegling. Den O-formede ringen gir radialkraft og kompenserer for slitasje av tetningsringen. Tetningsringen vedtar en tynn leppedesign, som har god oppfølgingskompensasjonsevne, så tetningsytelsen er god og kan installeres i GB12350 Ring Groove. Delte (åpne) spor skal brukes til stavdiametre mindre enn 30 mm. Funksjoner:

1. Den kan brukes til både hydraulisk og pneumatisk, og kan brukes til toveis trykkforsegling;

2. Lav friksjon, liten startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon og ingen kryping;

3. Lang levetid, kan brukes til oljefrie smøretetninger;

4. Liten konstruksjonsrom, enkel installasjon og vedlikehold;

RC14 er sammensatt av en PTFE-trekantet tetningsring og en O-formet gummiring, som er egnet for hydraulisk og pneumatisk gjengjeldende bevegelse enveis trykkforsegling. O-ringen gir radiell kraft og kompenserer for slitasje av tetningsringen. Siden tetningsringen vedtar en tynn leppedesign, er oppfølgingskompensasjonsevnen bedre, så tetningsytelsen er god. Den delte (åpne) sporet skal brukes til stangdiametre mindre enn 30 mm. Funksjoner:

1. Det kan brukes til både hydraulisk og pneumatisk;

2 lav friksjon, liten startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, ingen kryping;

3. Lang levetid, kan brukes til oljefrie smøretetninger;

4. Liten konstruksjonsrom, enkel installasjon og vedlikehold;

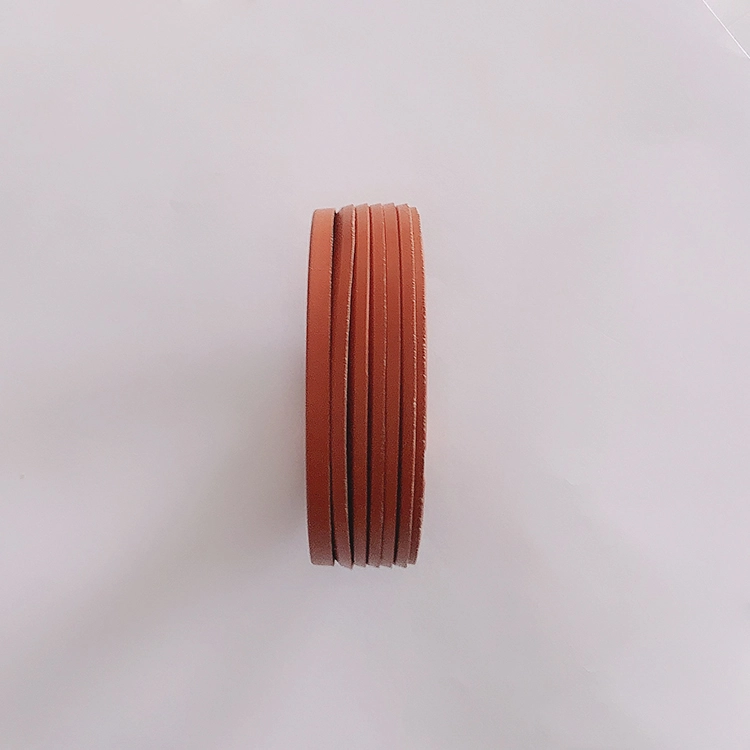

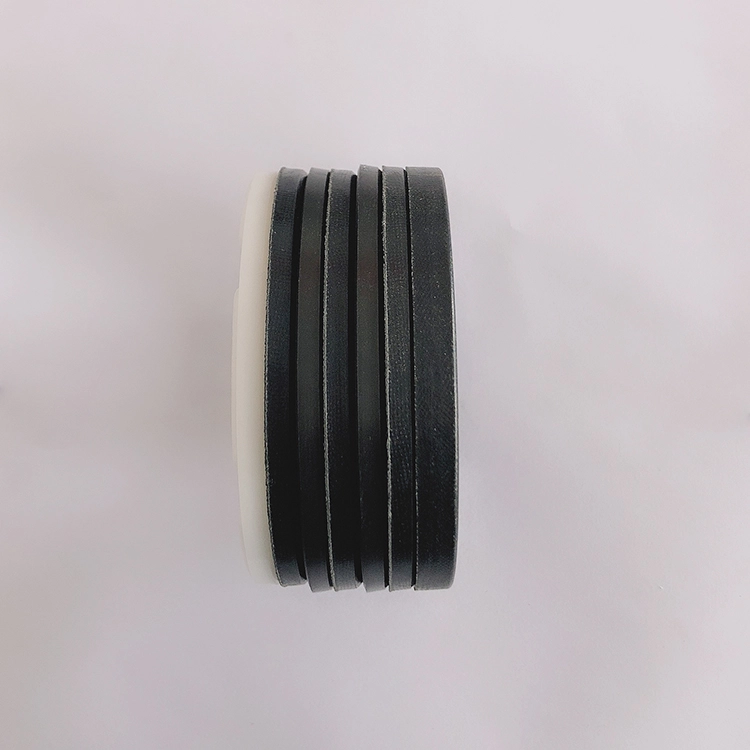

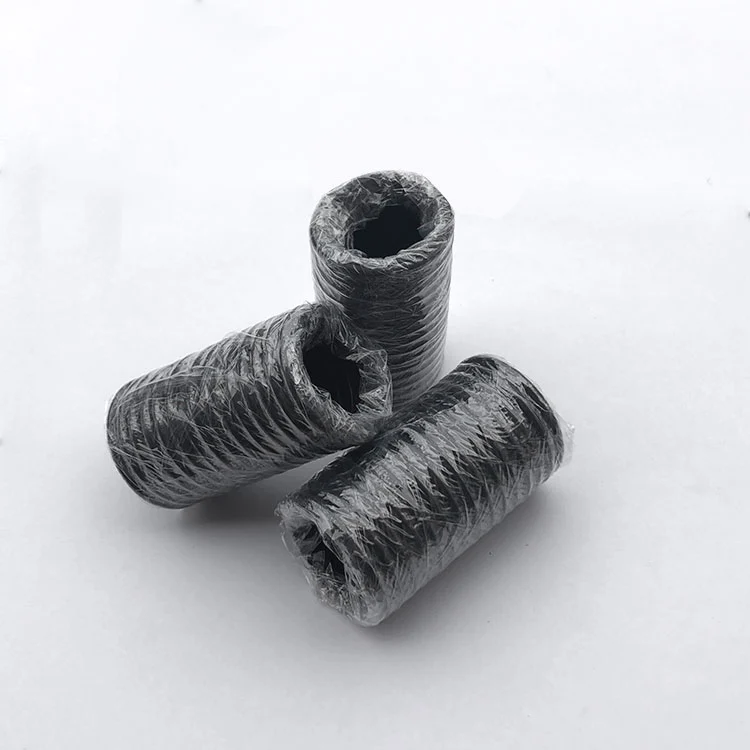

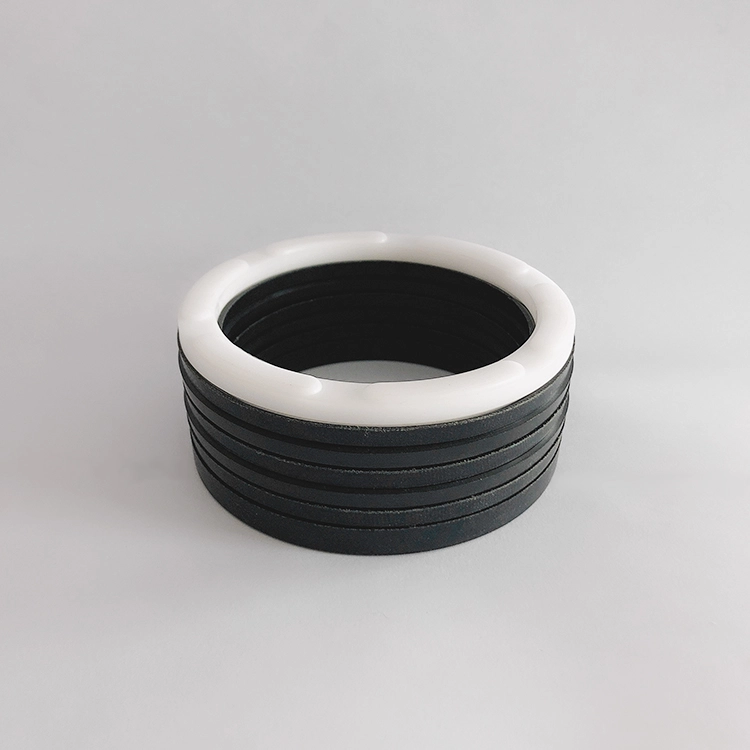

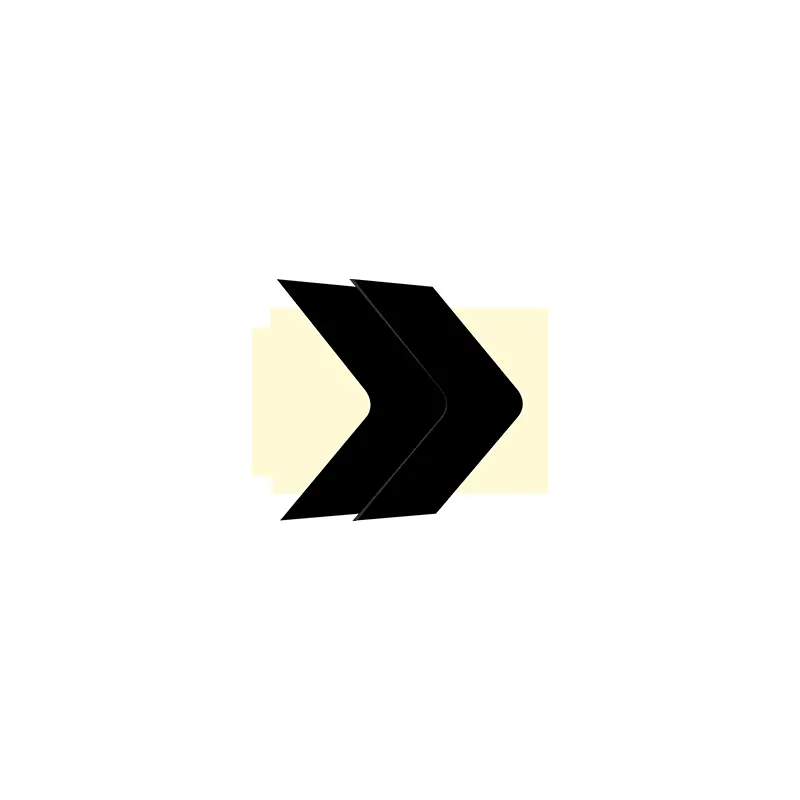

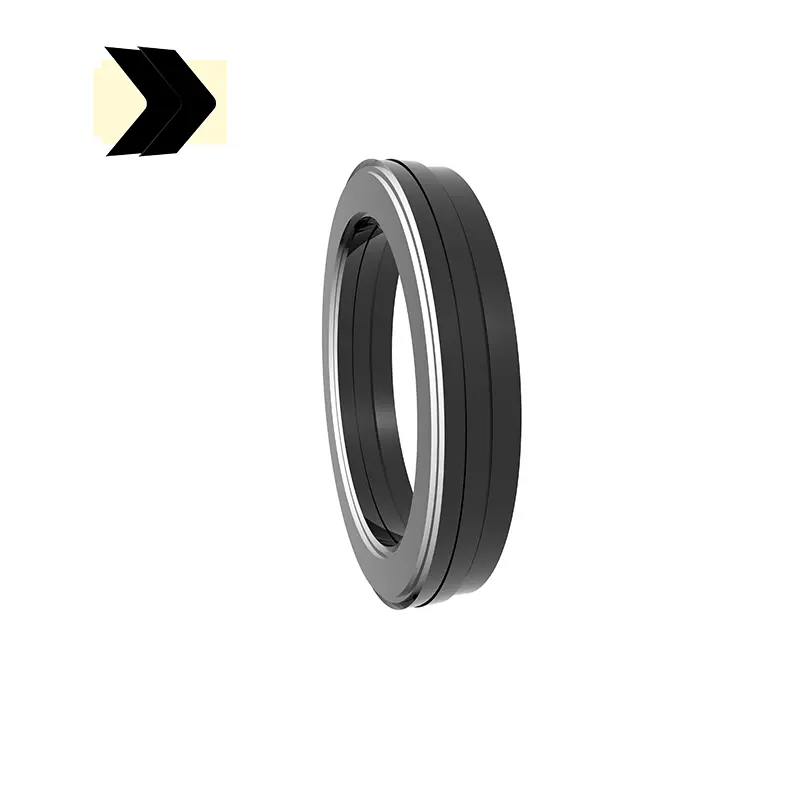

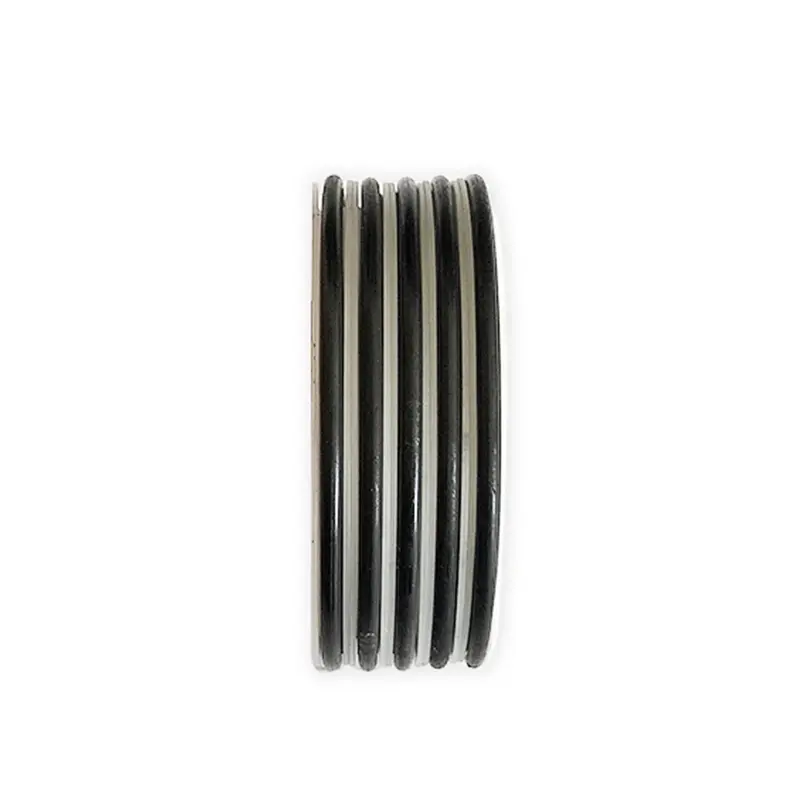

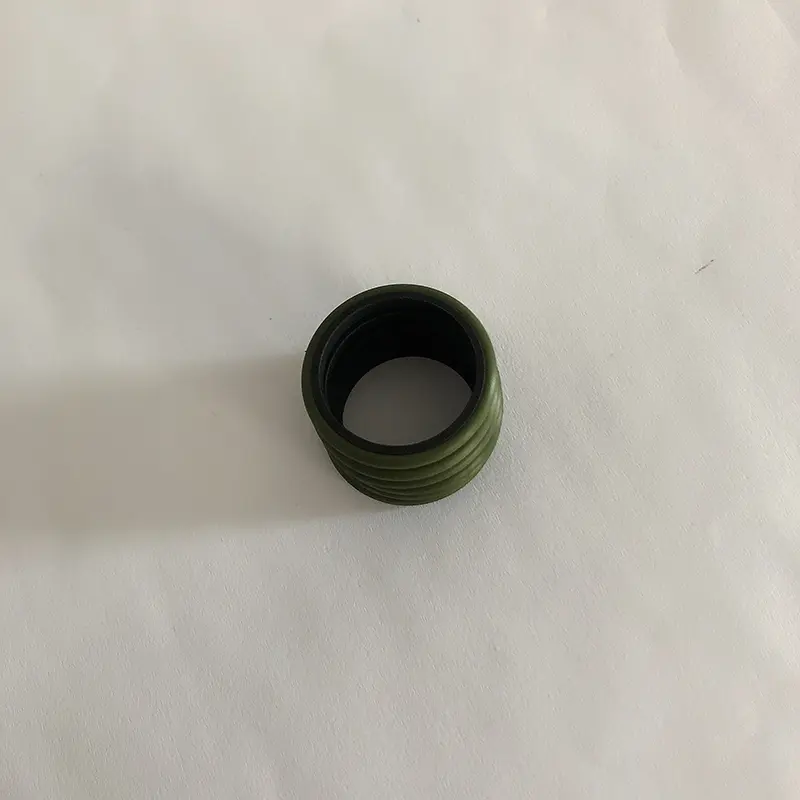

RC15 er sammensatt av et sett (mer enn 3) V-formede tetningsringer, en trykkring og en støttring, og er egnet for hydraulisk gjengjeldende bevegelse enveis trykkforsegling. Fettkompatibel med tetningsmaterialet må brukes under installasjonen. Det kan ikke installeres i en integrert (lukket) spor. Funksjoner:

1. En rekke materialer er tilgjengelige, som kan justeres optimalt for å passe til forskjellige formål;

2. Det kan brukes under tøffe arbeidsforhold og er egnet for nesten alle medier og tøffe forhold;

3. Den har en lang levetid og kan brukes til oljefrie smørte tetninger (rimelig materialvalg);

4. Tetningen og friksjonen kan justeres ved å justere pakningen, og den aksiale størrelsen kan justeres ved å tilsette eller fjerne den V-formede tetningsringen;

5. Det kan fungere effektivt selv om forseglingsoverflatekvaliteten er dårlig.

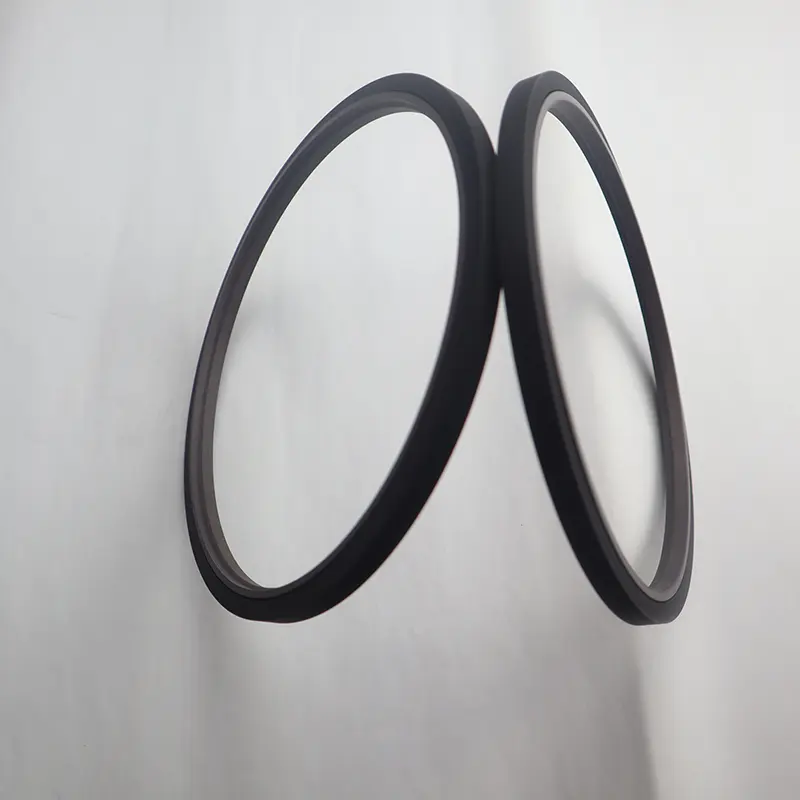

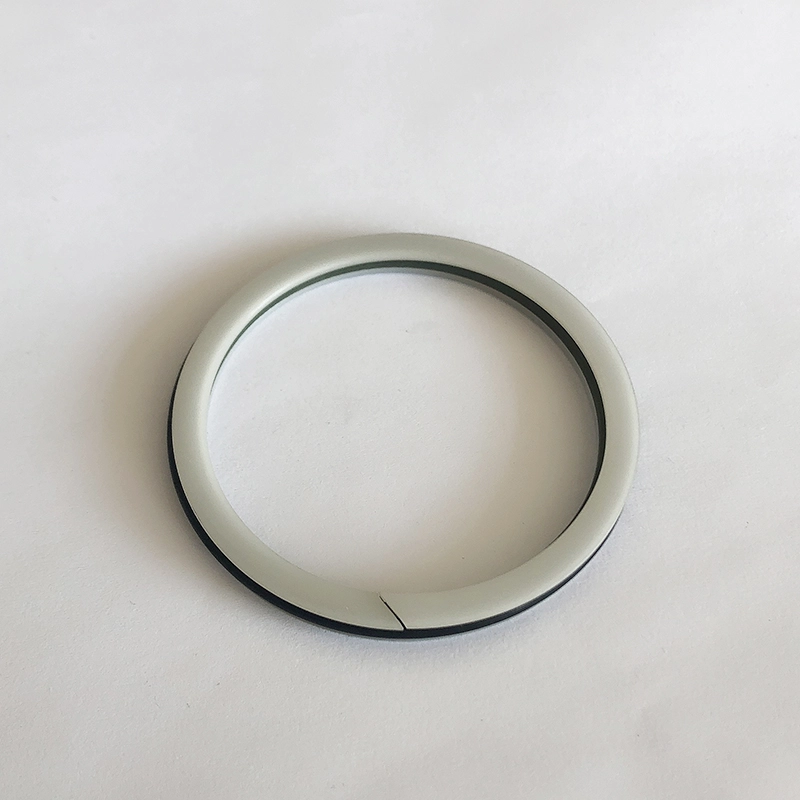

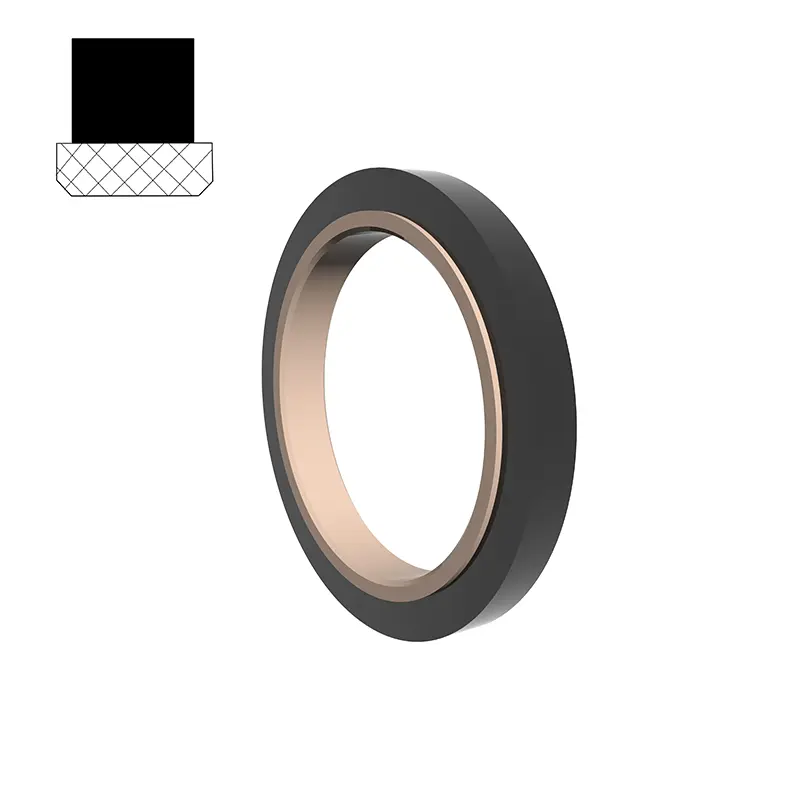

SPN er sammensatt av en fylt PTFE -rektangulær tetningsring og en rektangulær gummiring, egnet for hydraulisk og pneumatisk gjengjeldende bevegelsesbidireksjonstrykkforsegling. Den rektangulære ringen gir radialkraft og kompenserer for slitasje av tetningsringen. Delte (åpne) spor skal brukes til stavdiametre mindre enn 30 mm.

Funksjoner:

1. Lav friksjon, liten startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, ingen kryping;

2. Hydrauliske og pneumatiske tetninger med dobbelt bruk kan brukes til toveis trykkforsegling;

3. Høyt levetid, kan brukes til oljefrie smøretetninger;

4. Liten konstruksjonsrom, enkel installasjon og vedlikehold;

RC17 er egnet for hydraulisk og pneumatisk gjengjeldende toveis trykkforsegling. O-ringen gir radiell kraft og kompenserer for slitasje av tetningsringen. Delte (åpne) spor skal brukes til stavdiametre mindre enn 30 mm. Funksjoner:

1. Lav friksjon, liten startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, ingen kryping;

2. Hydrauliske og pneumatiske tetninger med dobbelt bruk kan brukes til toveis trykkforsegling;

3. Lang levetid, kan brukes til oljefrie smøretetninger;

4. Liten konstruksjonsrom, enkel installasjon og vedlikehold:

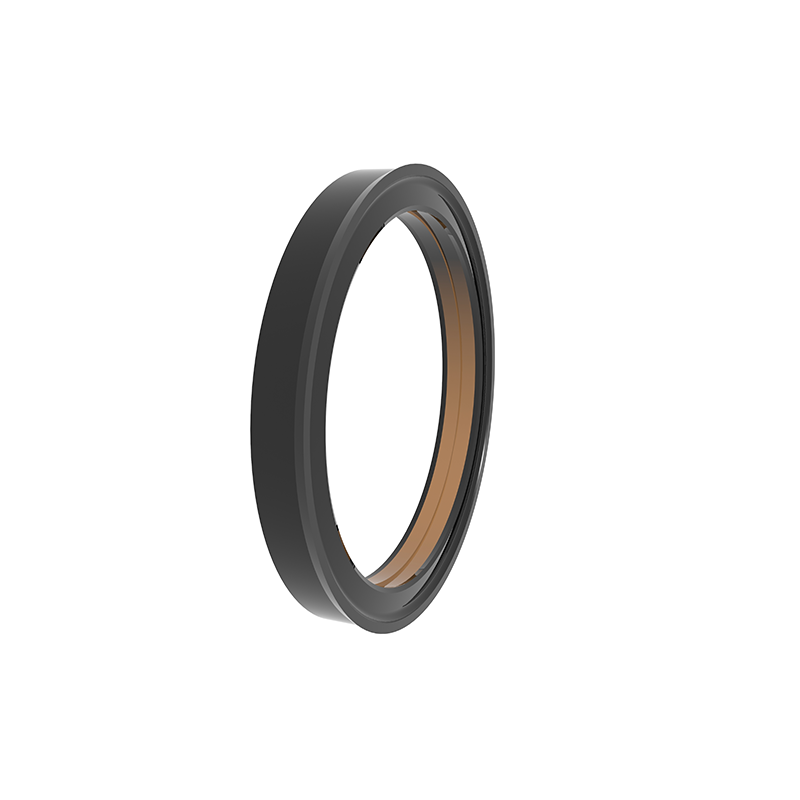

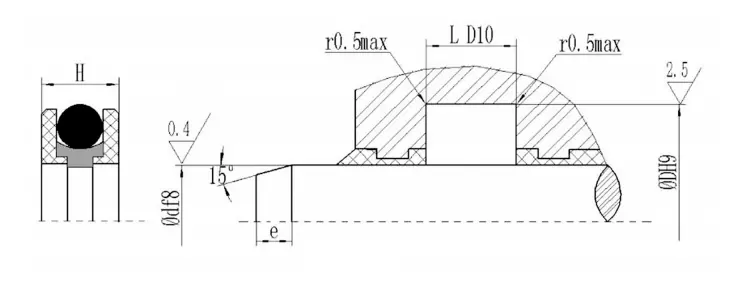

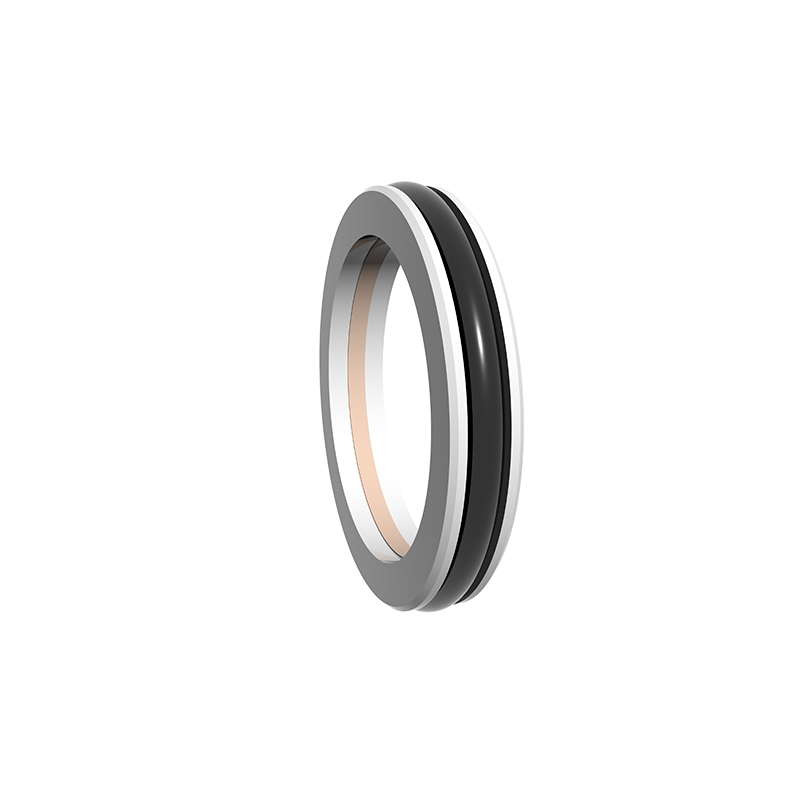

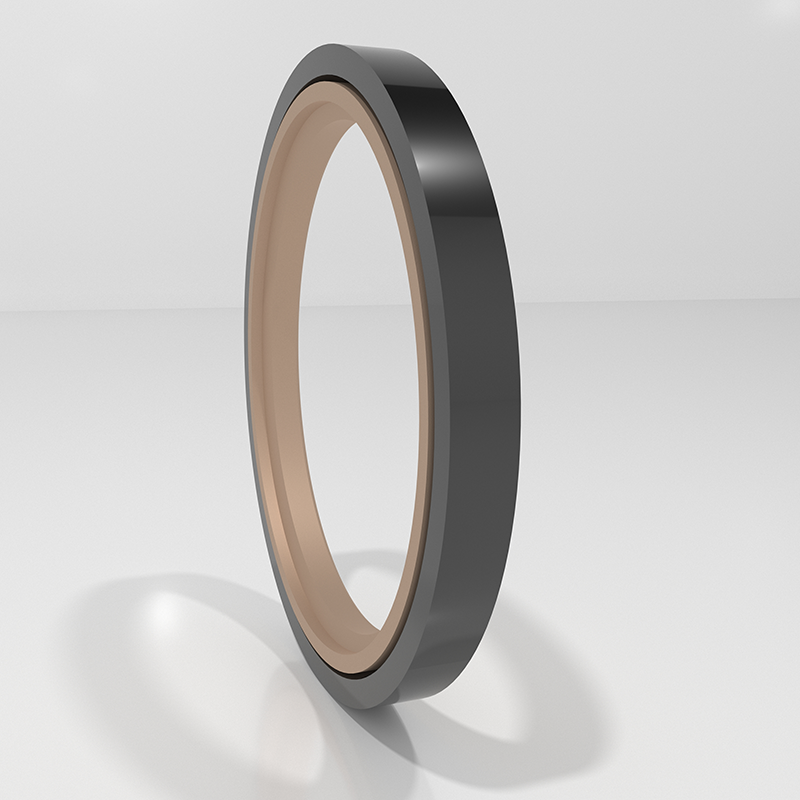

GTDI er sammensatt av en spesialformet gummi (eller polyuretan) elastomer og en modifisert PTFE-tetningsring, og har egenskapene til god tetning, lang levetid, lav friksjon, etc. TDMI, er sammensatt av en spesialformet krubering, eller polyuretan) elastomer og en modifisert PTFE-speking og har en rulling, og har en modifisert en modifisert en modifisert en modifisert en modifisert en modifisert en modifisert en modifisert en modifisert en modifisert, etc. GGDI er sammensatt av en PTFE-fylt tetningsring, to L-formede plaststøttringer og en elastisk kraft O-ring, og har egenskapene til god tetning, lang levetid, lav friksjon, ingen kryping osv.

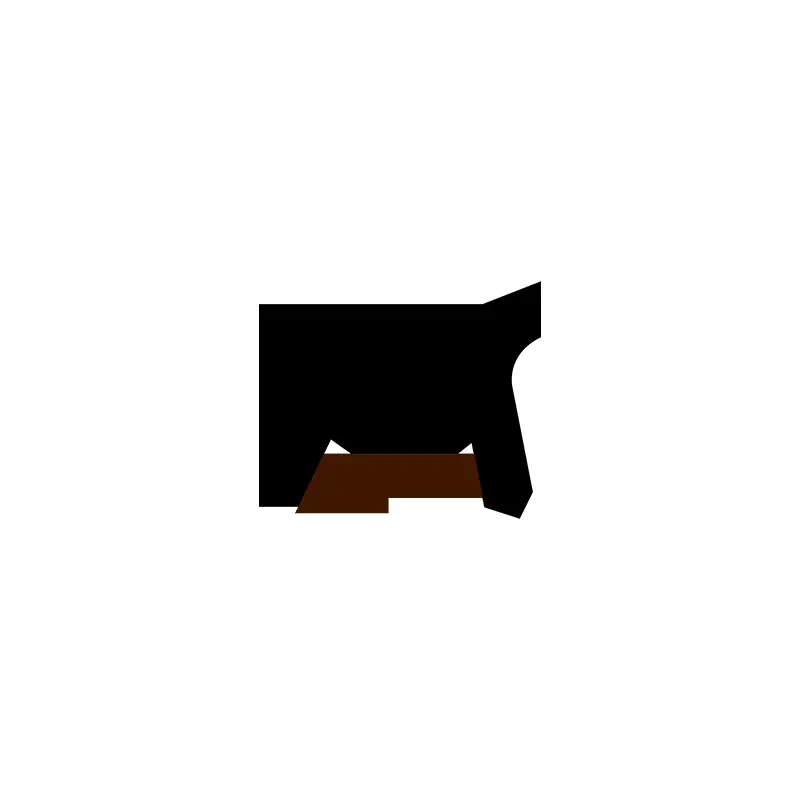

Tetningsring av BD -type er en stempelstangforsegling, hovedsakelig brukt til tetningsstempel, stempelstenger, smiingsmaskiner og hydraulisk utstyr for gangutstyr. Funksjoner:

1. Ufølsom for vibrasjonsbelastninger og trykktopper

2. God anti-ekstremitetsevne

3. Bedre forsegling under ingen belastning og lav temperatur

4. Passer for tøffe arbeidsforhold

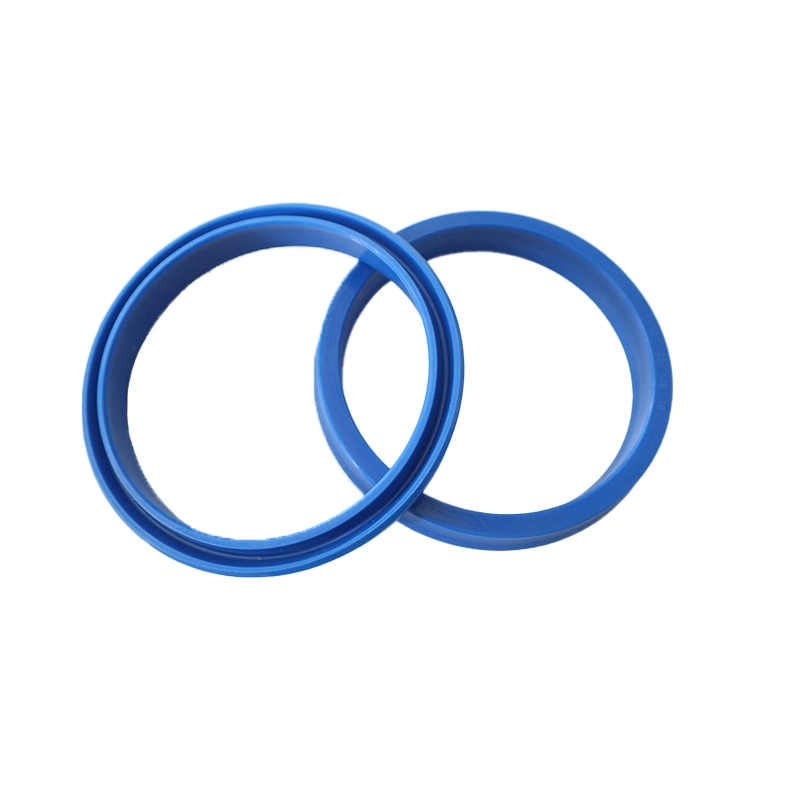

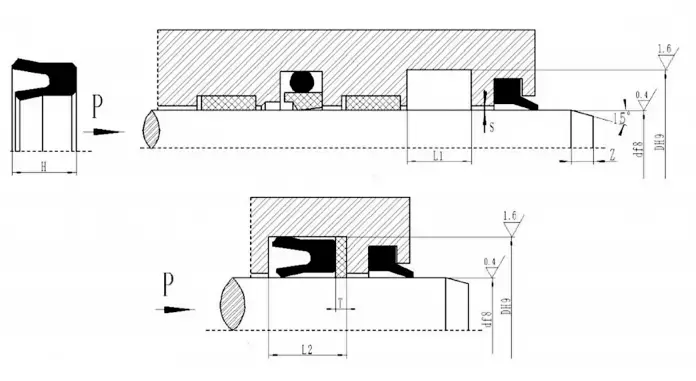

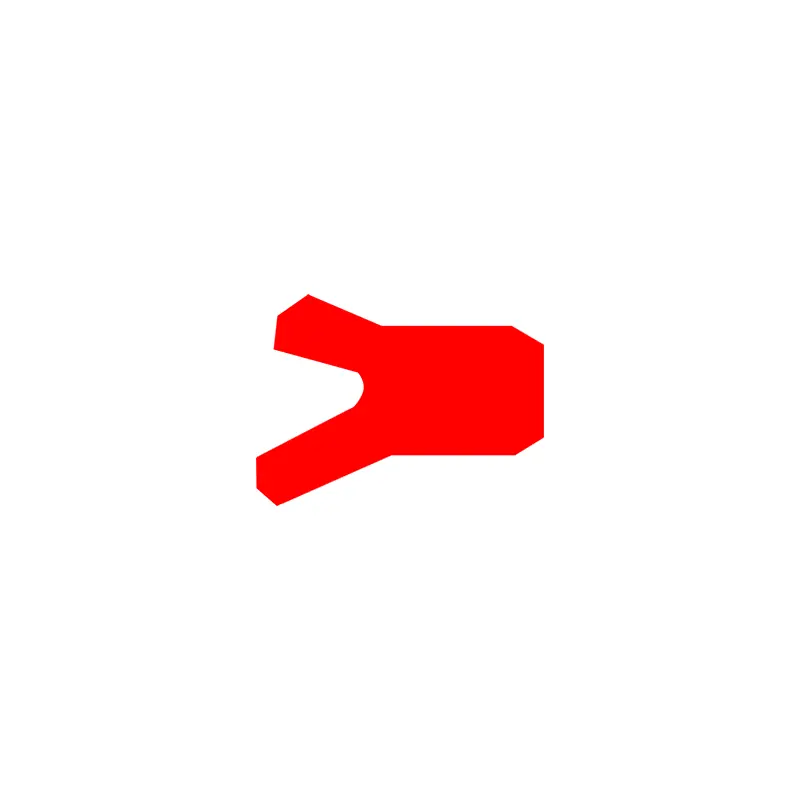

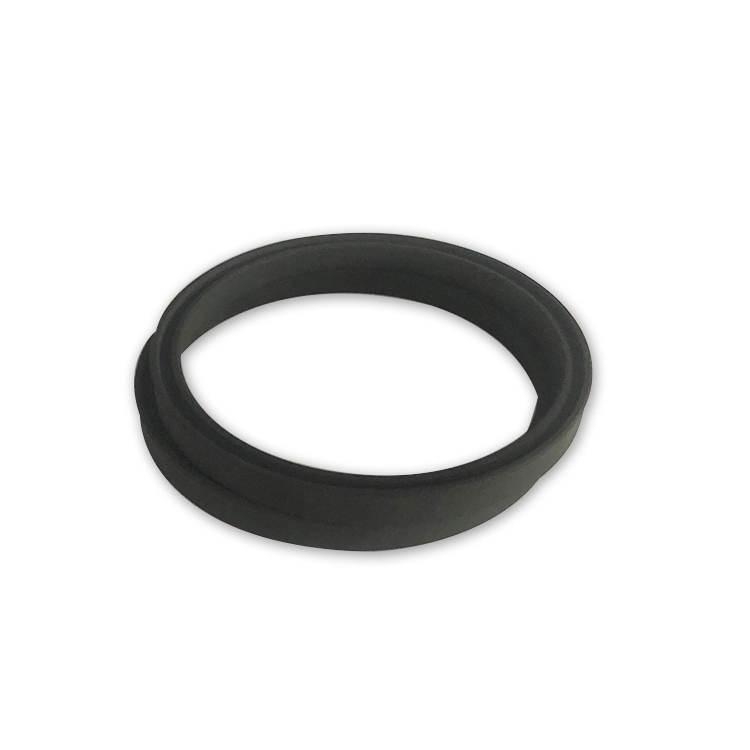

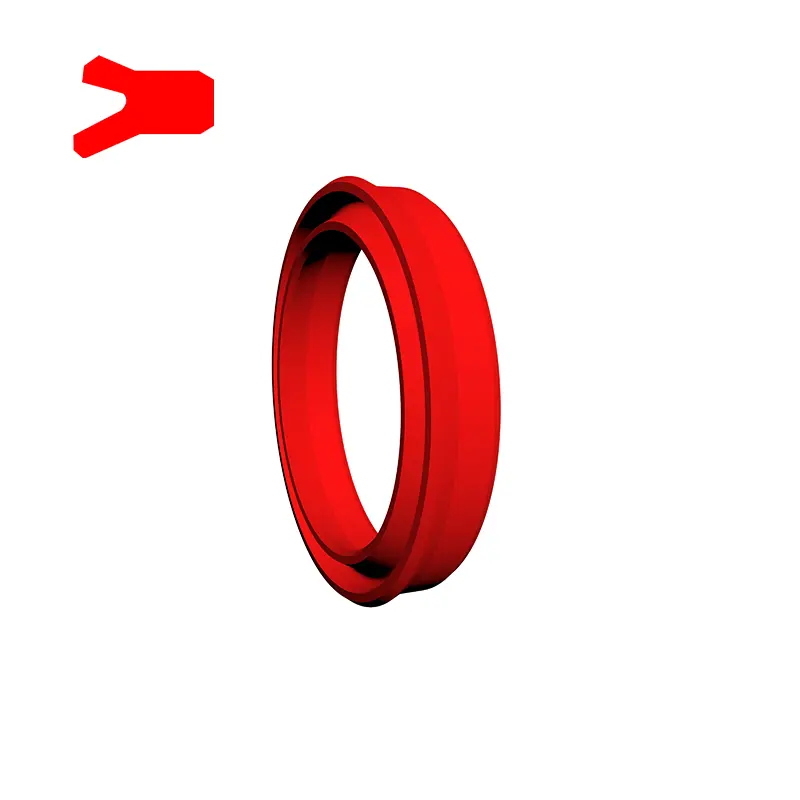

Tetningsringen fra YXD -typen for skaft er en asymmetrisk tetning som er spesielt brukt på stempelstangen. Det er egnet for enveis tetning av hydraulisk frem- og tilbakegående bevegelse og har god tetningsytelse. Når det brukes under 12 ~ 32MPa, kreves en støttring ved hælen. Sporet samsvarer med JB/ZQ4265-97-standarden. Dets egenskaper:

1. gjeldende for lette belastninger og middels belastning;

2. God tetningsytelse for både høytrykks- og lavtrykksforseglinger;

3. En rekke materialer er tilgjengelige, og middels motstandsytelse er mer omfattende;

4. Enkel struktur og enkel installasjon og vedlikehold.

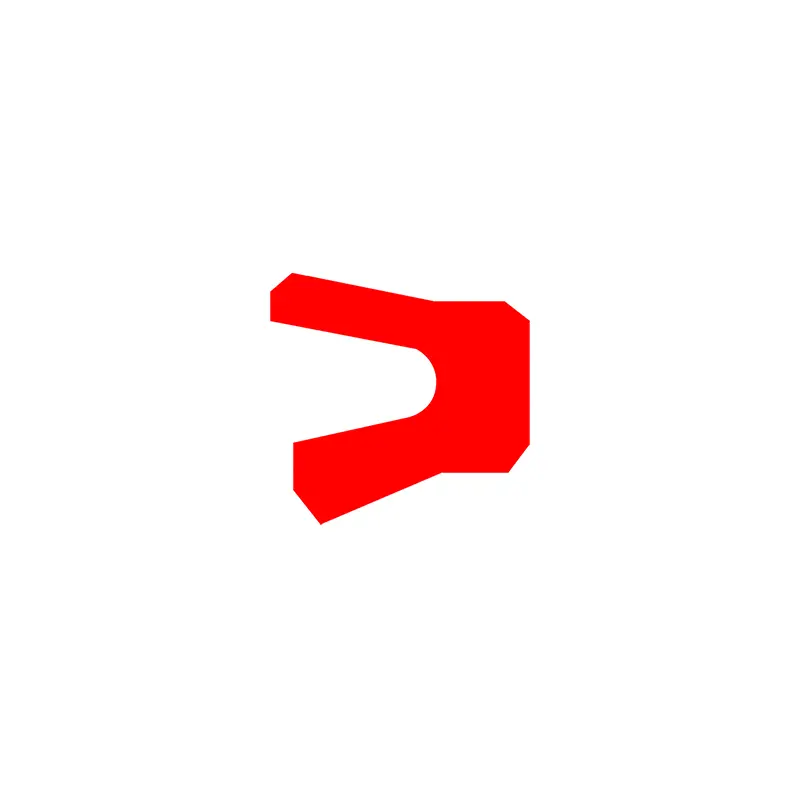

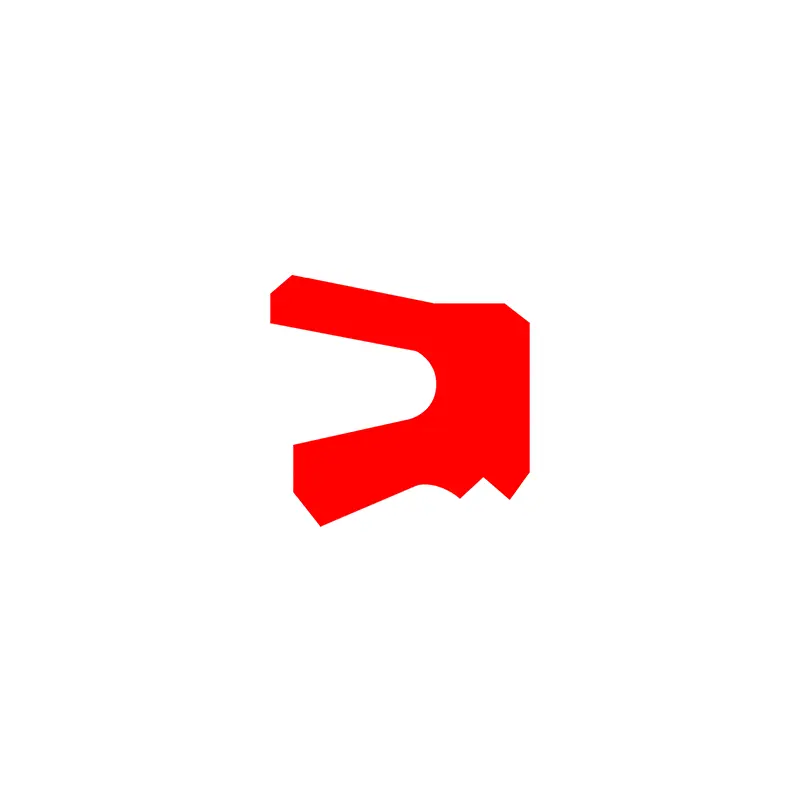

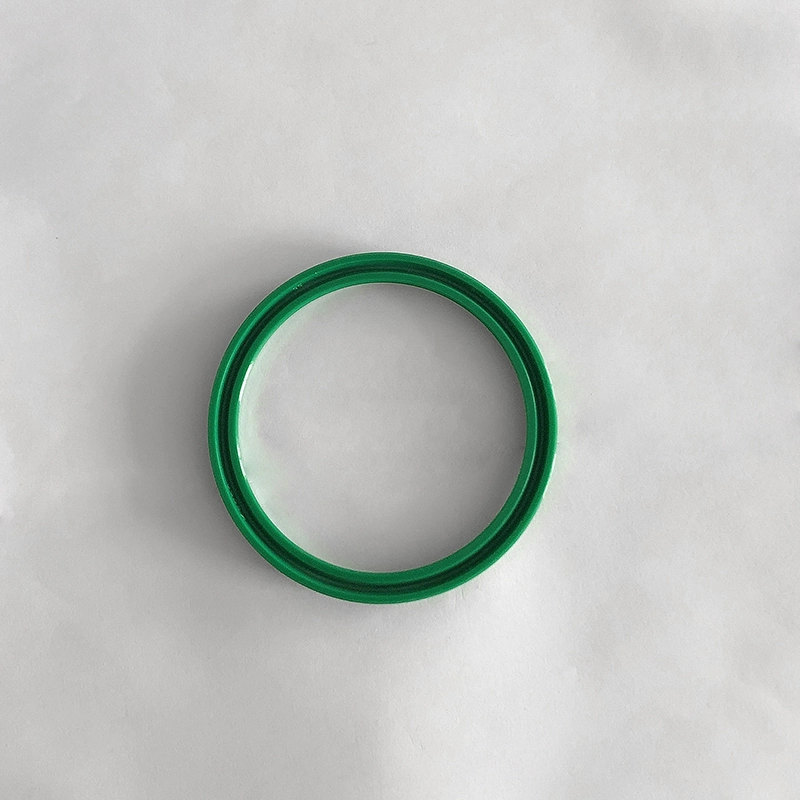

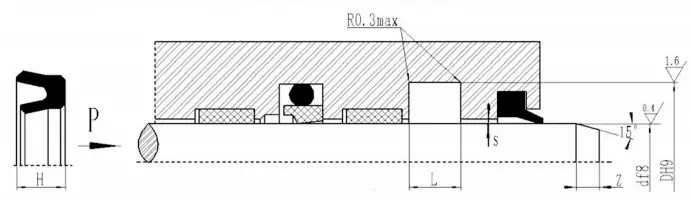

RCUR tetningsring er en asymmetrisk tetning som er spesielt brukt på stempelstang, egnet for enveis tetning av hydraulisk frem- og tilbakegående bevegelse, med god tetningsytelse. Sporet samsvarer med ISO5597 -standarden. Det brukes som hjelpeforsegling i tetningssystemet. Dets egenskaper:

1. God statisk og dynamisk tetningsytelse;

2. Sterk gjenvinningsevne for gjenværende olje under dynamiske forhold;

3. Enkel struktur og enkel installasjon og vedlikehold.

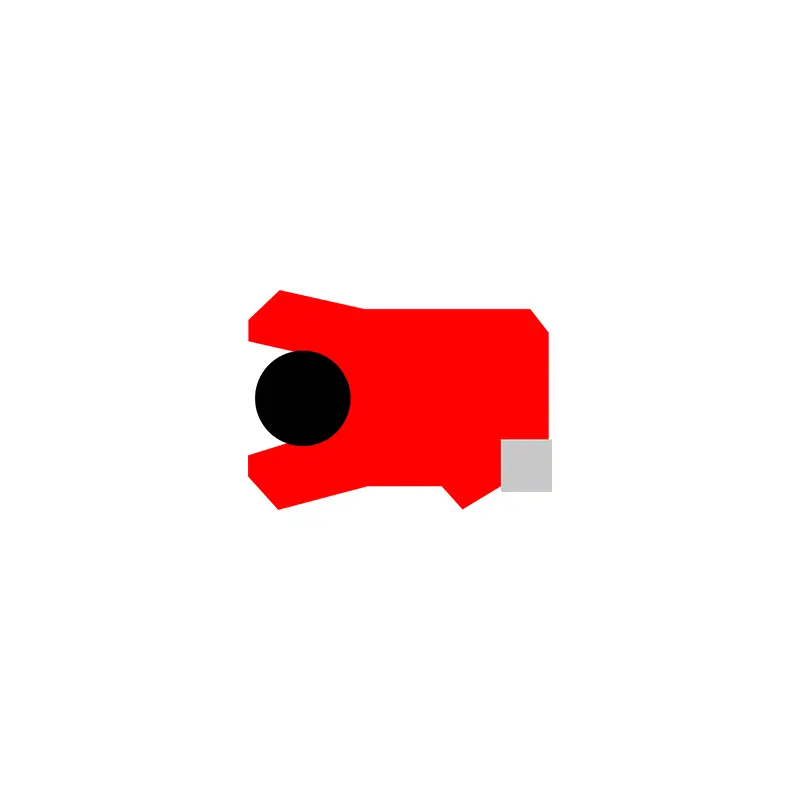

RCUSR tetningsring er en asymmetrisk tetning som er spesielt brukt på stempelstang, med hjelpeleppe på den indre siden av tetningsringen. Det er egnet for enveis tetning av hydraulisk frem- og tilbakegående bevegelse og har god tetningsytelse. Sporet samsvarer med ISO5597 -standarden. Det kan brukes alene eller som en hjelpeforsegling i tetningssystemet. Dets egenskaper:

1. God statisk og dynamisk tetningsytelse;

2. Lav friksjon, jevn bevegelse, sterk gjenvinningsevne under dynamiske forhold;

3. Enkel struktur og enkel installasjon og vedlikehold.

Produktfunksjoner og applikasjoner:

Materiell valg

1. Støttende O-ringmaterialer kan velges: R01 Nitrilgummi (NBR), RO2 Fluorubber (FKM), etc.

2. Tetting av ringmaterialer: PTFE2, PTFE3, PTFE4, PU, ​​etc.

RC15 Materialvalg

1. Trykkringmateriale: Polytetrafluoroetylen, nitrilduk, fluorubberduk, nylon, polyoksymetylen

2. V-ringmateriale: Polytetrafluoroetylen, nitrilgummi, nitrilduk, fluorubber, fluorubberduk, polyuretan

3. Støtte ringmateriale: nitrilduk, fluorubberduk, nylon, polyoksymetylen, polytetrafluoroetylen

RCUR Material Selection Polyurethane (PU)

Bestillingseksempel ：

Bestillingsmodell RC11-40x55.1x6.3-PTFE3-R01

Bestillingsmodell RC11-B-40x55.1x6.3-PTFE3-R02

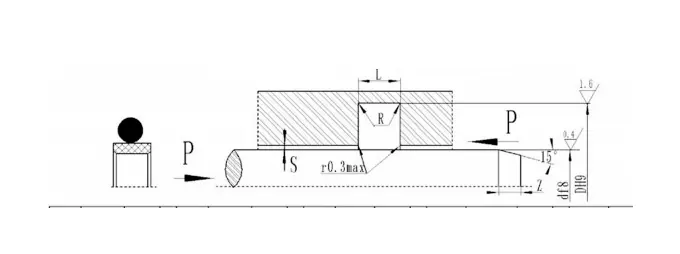

Model-Rod Diameter X Groove Diameter X Groove Width PTFE3-modifisert PTFE Materialkode R01, R02-O-ring Materialkode

Bestillingsmodell RC12-40x55x7.5-PTFE3-R01

Modell-ROD-diameter X Groove Diameter X Groove Width PTFE3-modifisert tetrafluoroetylenmateriale Kode R01-rektangulær ringmateriale Kode

Ordermodell RC13-80-PTFE3-R01 eller SPNC-80-PTFE3-R01

RC13/SPNC-MODEL 80-aksel Diameter D PTFE3-PTFE Materialkode R01-O-ring materialkode

Ordermodell RC14-80-PTFE3-R01

RC14-MODEL 80-aksel Diameter D PTFE3-PTFE Materialkode R01-O-ring materialkode

RC15

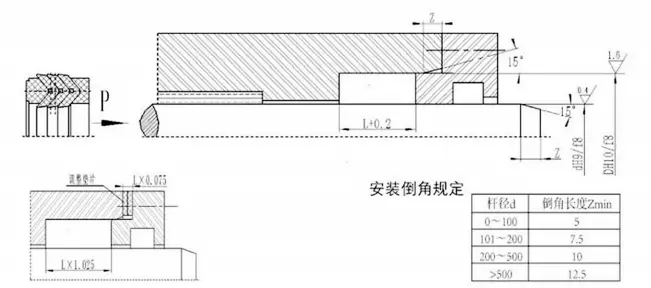

Bestillingseksempel RC15-A-40X55X22.5RC15-A-MODEL DXDXL Installasjon av avkallingsforskrifter

Den V-formede kombinerte tetningen kan oppnå den beste tilstanden for tetning og friksjon ved å justere den aksiale størrelsen på pakningen. Den første slitasjen etter langvarig drift kan utvides ved å justere aksialstørrelsen. Det anbefales at den justerbare aksiale størrelsen på tetningshulen utformes for å være 1,025L, og justeringsbeløpet er 7,5%l.

Spn

Ordermodell SPN-D*D*L-PTFE3-R01 ROD DIAMETER*Groove Bottom Diameter*Groove Width

SPN Model PTFE3-modifisert PTFE-materialkode R01-redigert ringmateriellkode

RC17

Ordermodell RC17-D*D*L-PTFE3-R01 ROD DIAMETER*Groove Bottom Diameter*Groove Width

GTD

Tdmi

Ggdi

Bd

Bestillingsmodell BD40*55*11,4 stangdiameter × spordiameter × tetningshøyde

Yxd

Bestillingsmodell yxd63x75x14 -r01 stangdiameter × spordiameter × tetningshøyde - materialkode

Rcur

Bestillingsmodell RCUR63x73 × 10 stangdiameter × spordiameter × tetningshøyde

Bestillingsmodell RCUSR63x73x6 stavdiameter × spordiameter × tetningshøyde

Spesifikasjoner
