Hydrauliske støvforseglinger

Hydrauliske støvforseglinger er et av tetningsproduktene som Ruichen Seals kan produsere. Du kan lære om forskjellige modeller i denne typen produkt og kan også lage strukturelle kombinasjoner. Om nødvendig kan du også kontakte oss for hjelp eller tilpassede løsninger, eller kontakte oss for å skaffe en prøvebok.

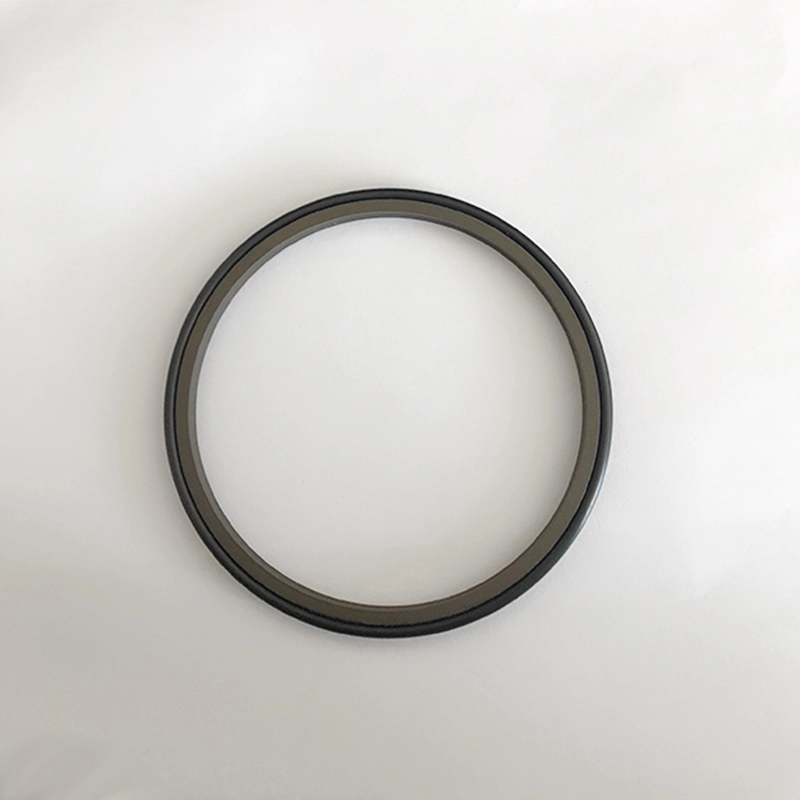

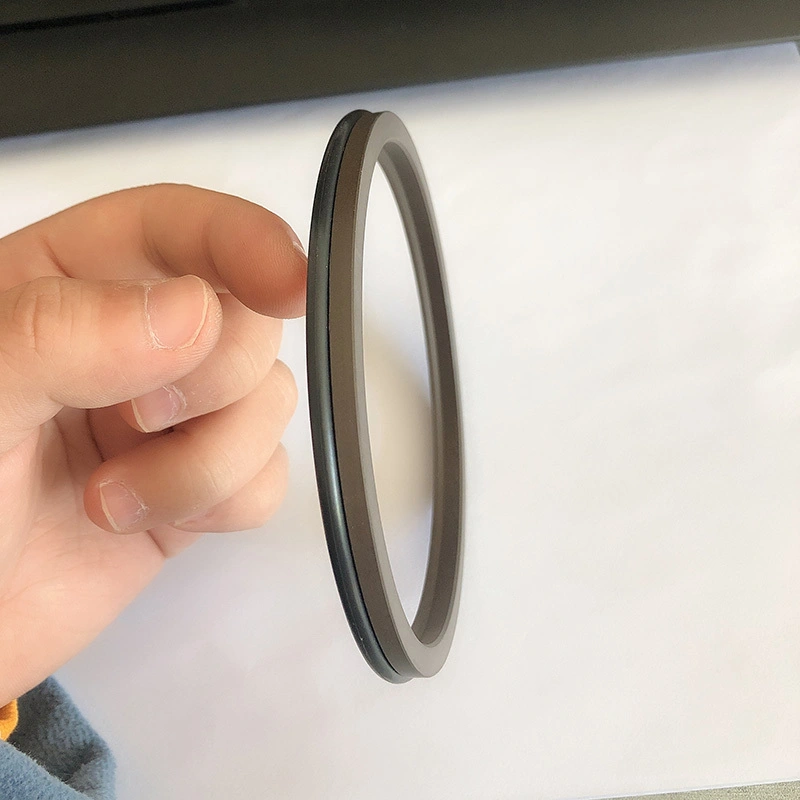

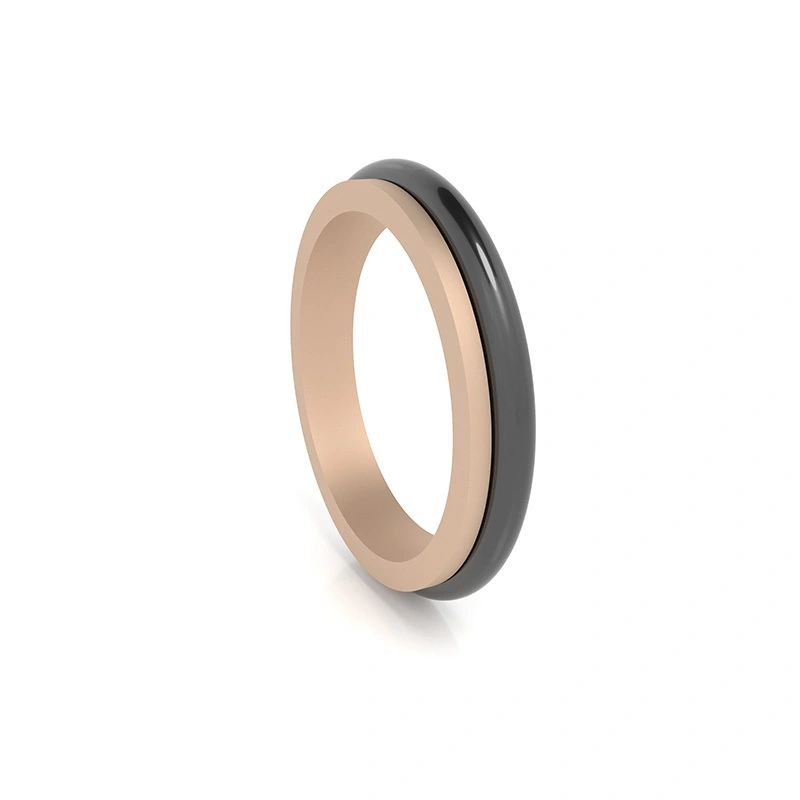

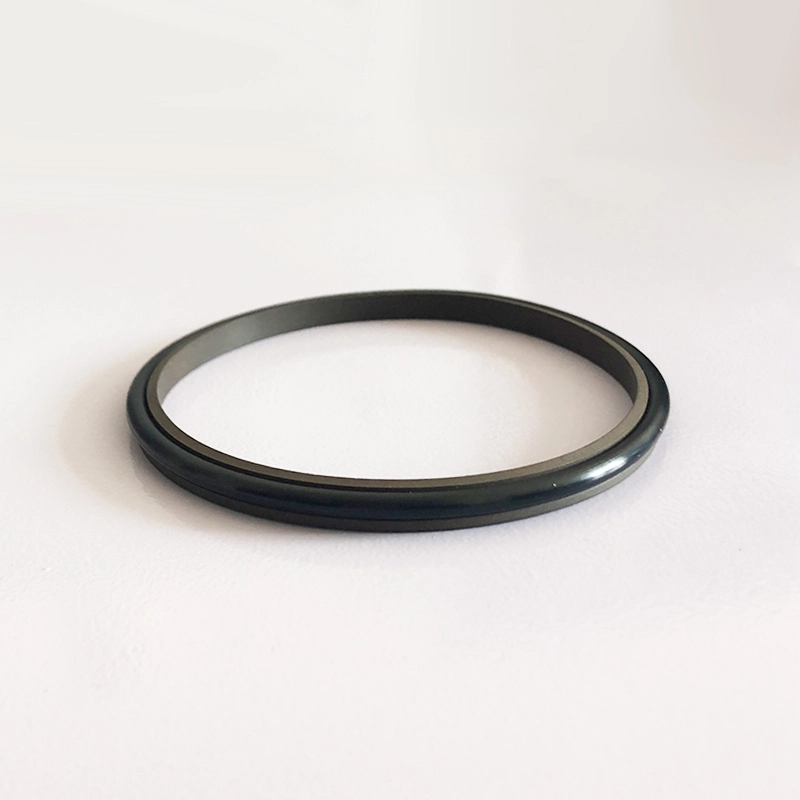

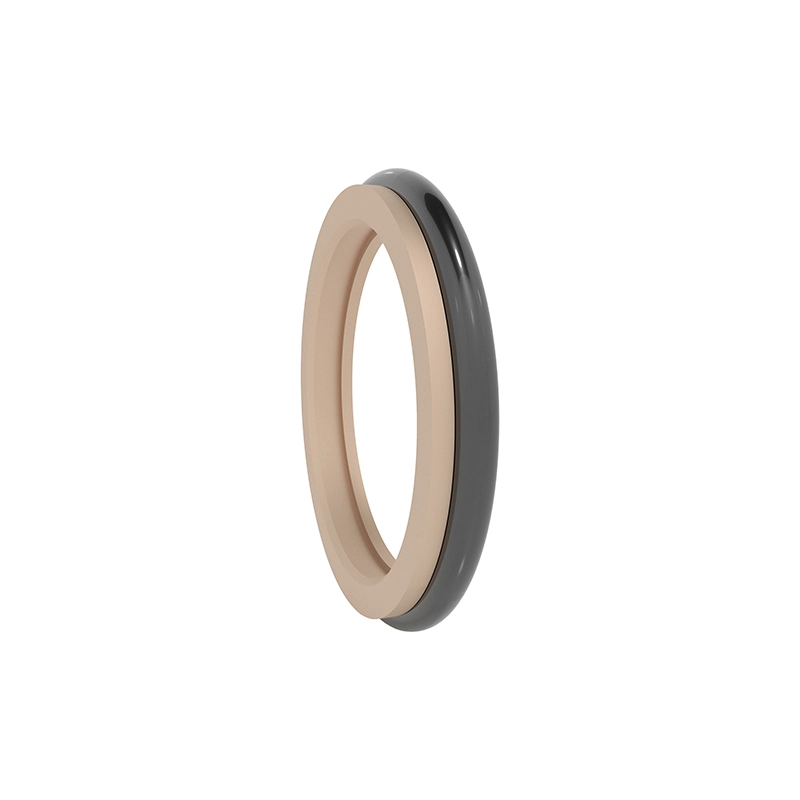

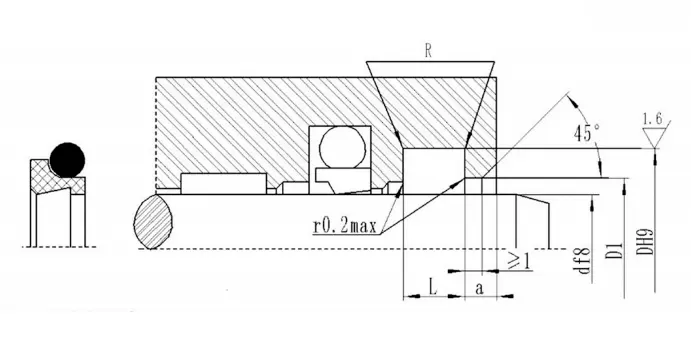

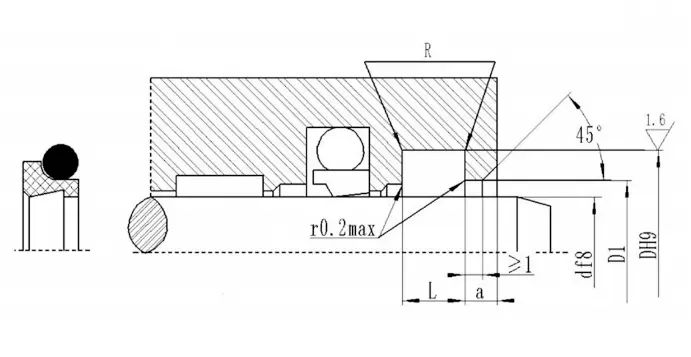

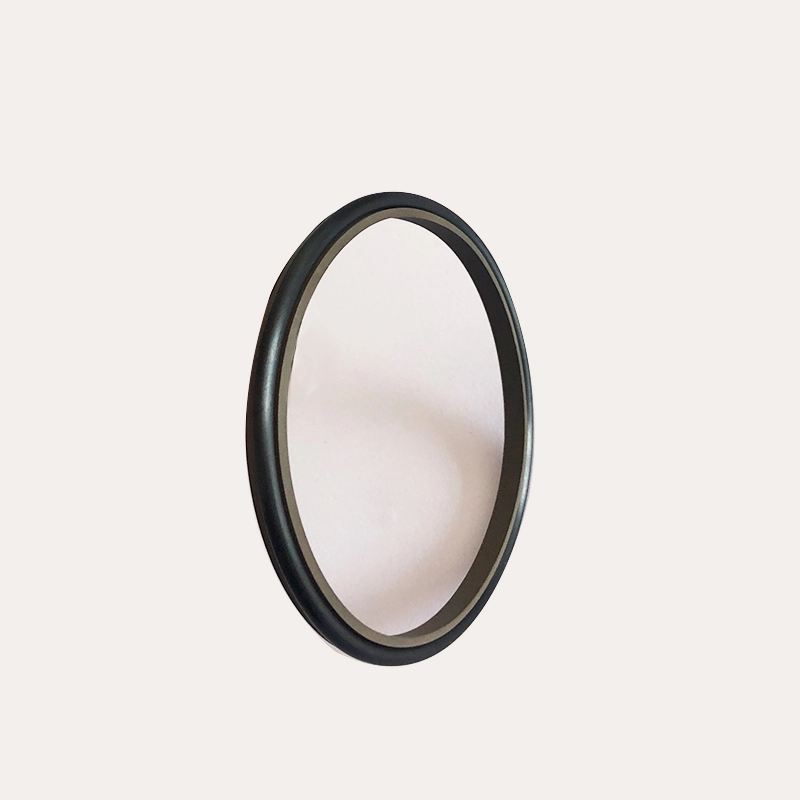

RCF01 og RCF02 er toveis støvforseglinger sammensatt av en dobbelt-leppestøvelsgring fylt med anti-wear PTFE-materiale og en O-formet gummiring. O-ringen gir forhåndskraft for å kompensere for slitasje av PTFE-ringen. RCF01 er egnet for tunge anledninger, for eksempel støvete eller kalde miljøer og høyfrekvente frem- og tilbakegående bevegelse. Delte spor skal brukes til skaftdiametre mindre enn 30 mm. RCF02 er egnet for gjengjeldende bevegelses-, sving- eller spiralbevegelsesforhold.

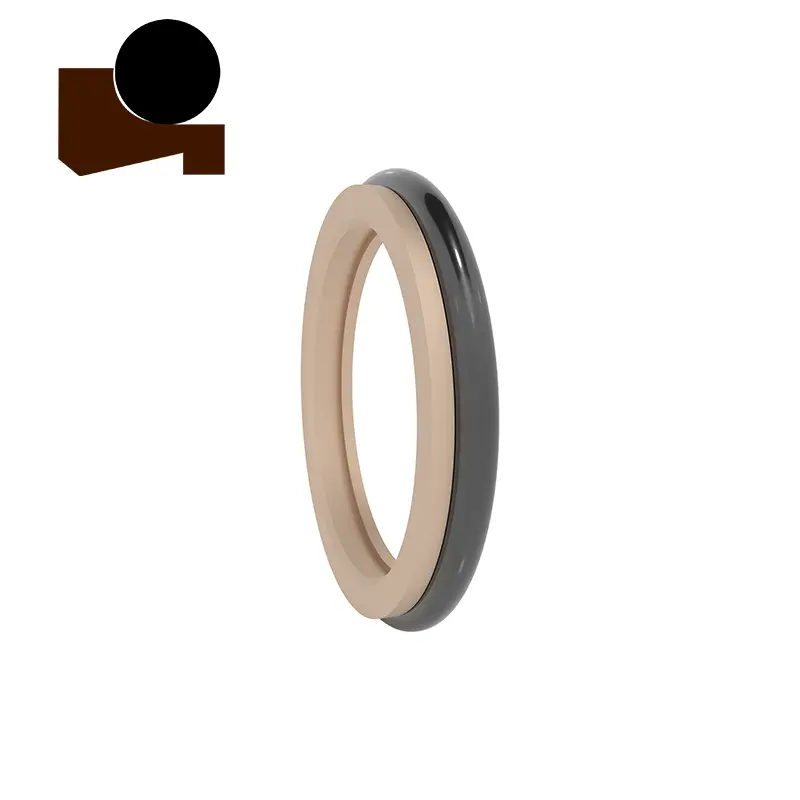

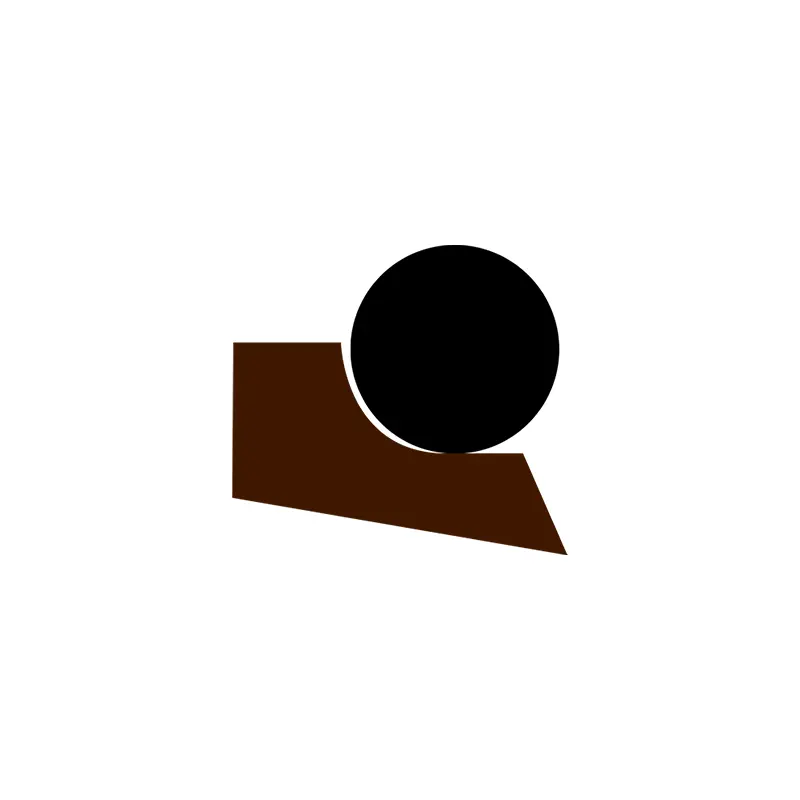

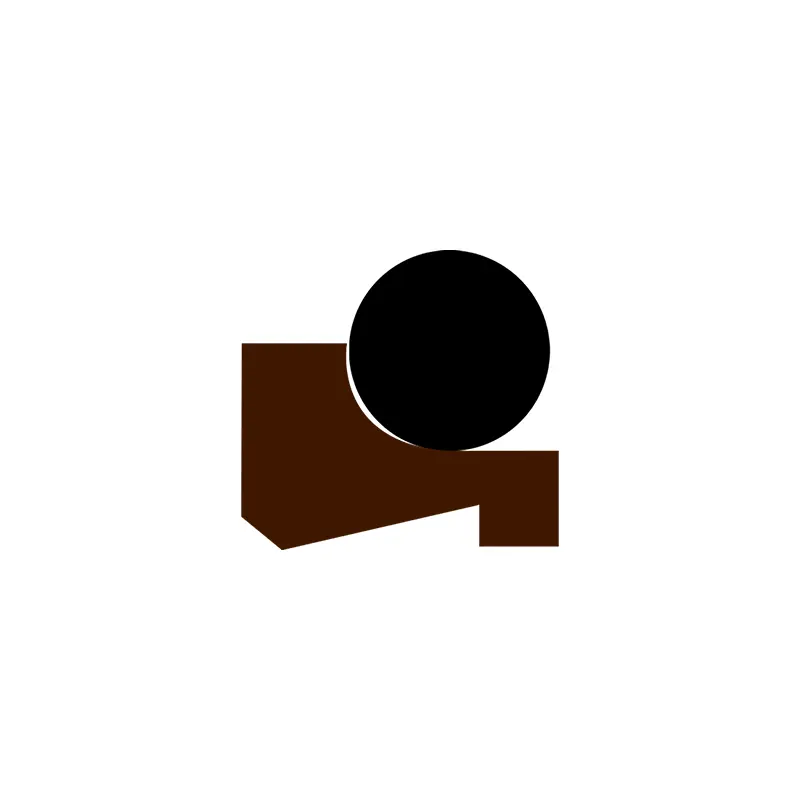

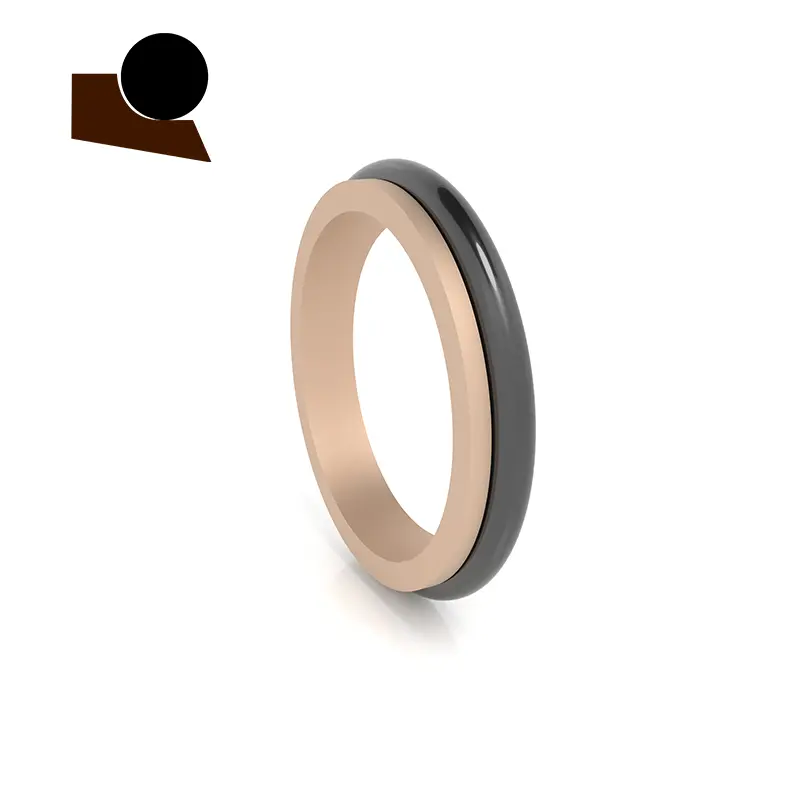

RCF03 er en enveis støvring sammensatt av en enkelt-leppestøvskraperring fylt med PTFE-materiale og en O-formet gummiring. Funksjonen er å skrape bort støv og forhindre at systemet blir forurenset. Det er egnet for gjengjeldende bevegelse, svingende eller spiralbevegelser.

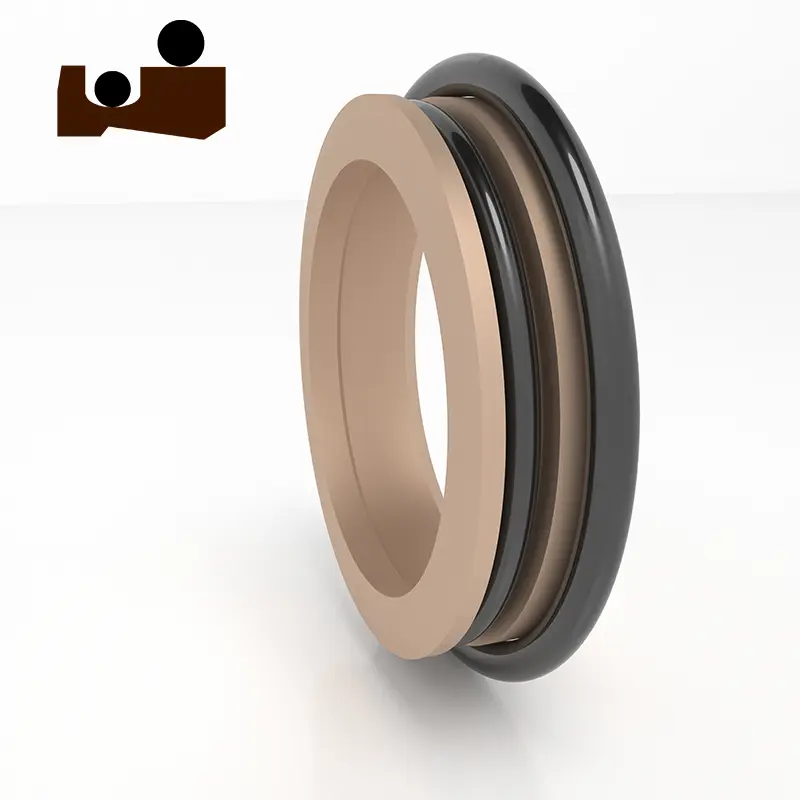

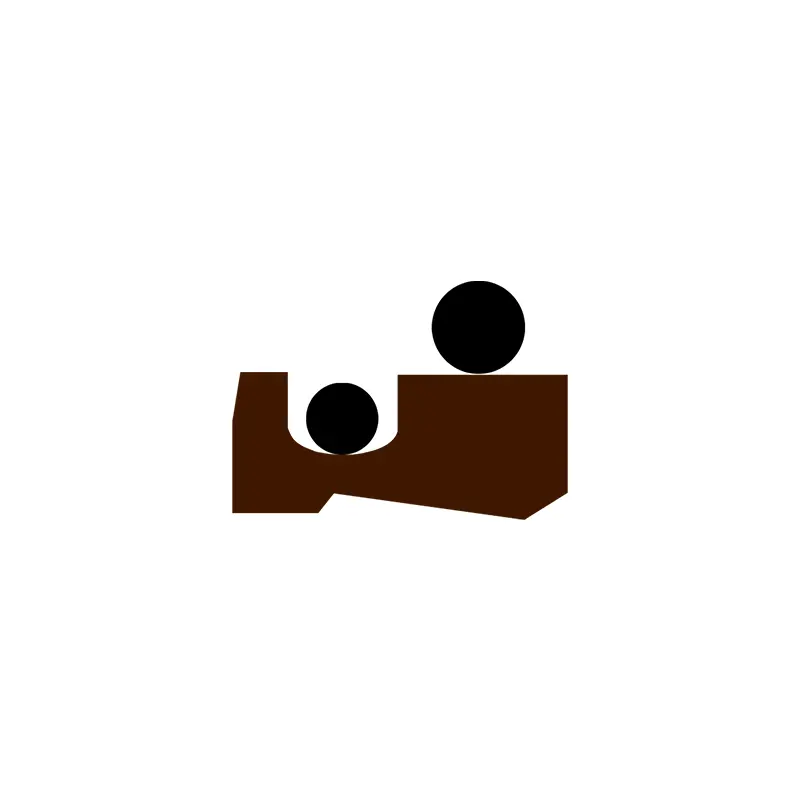

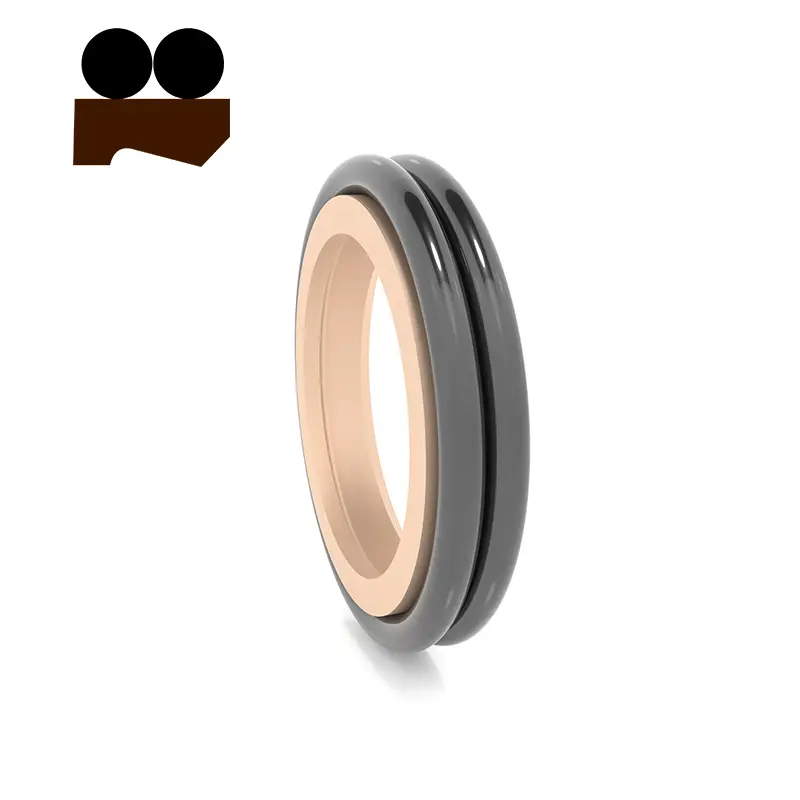

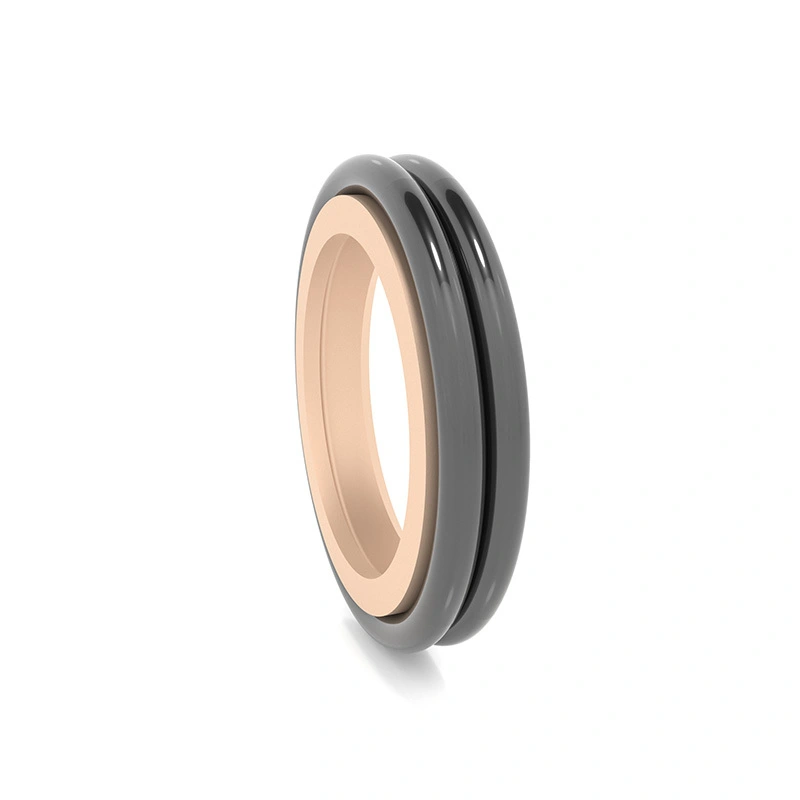

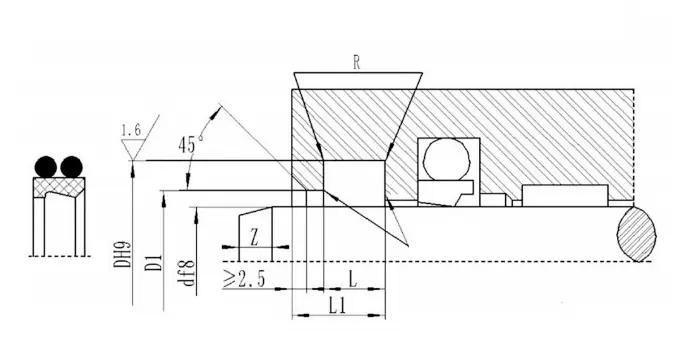

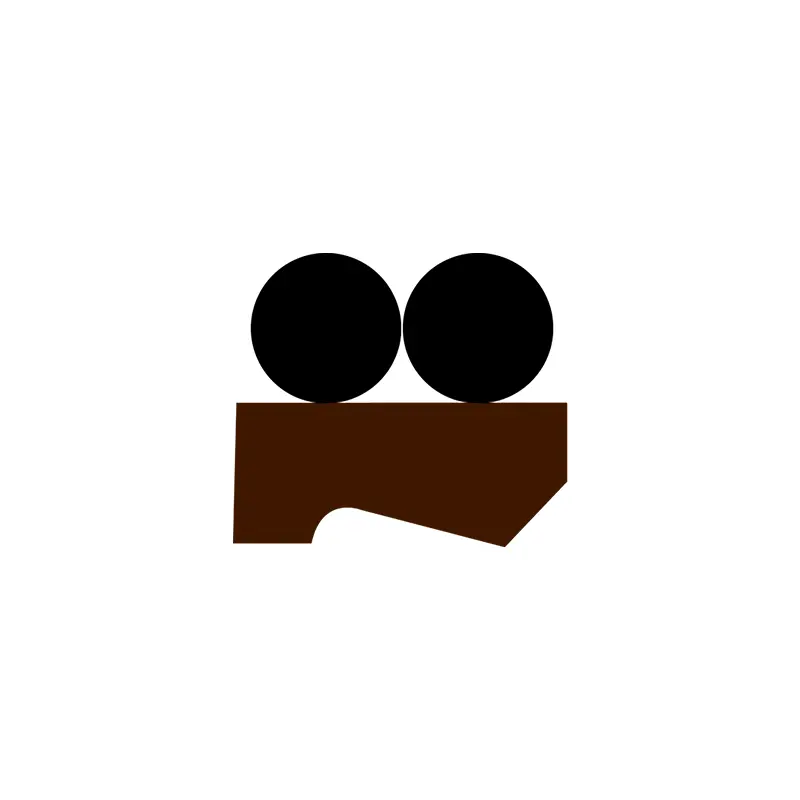

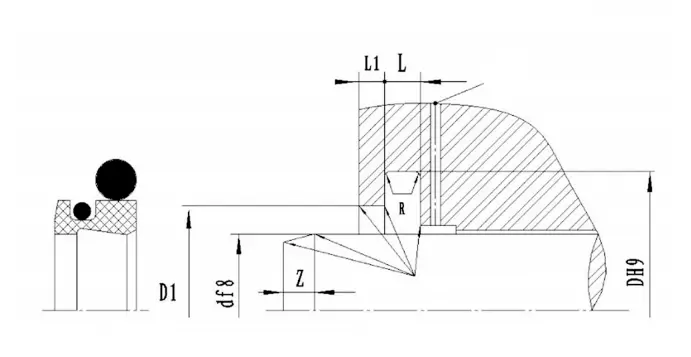

RCF04 og RCF05 er dobbelt-leppestøvringer sammensatt av en spesiell formet ring med en tetningsleppe og en støvtett leppe og to O-ringer som forhåndsinnlastingselementer, som brukes til å forbedre den generelle tetningen. Det har egenskapene til lang levetid, lav friksjon, ingen viskositet og høy pålitelighet. RCF04 brukes hovedsakelig i landbruksmaskiner, hydrauliske presser, injeksjonsstøpemaskiner, hydrauliske kontrollsystemer, gaffeltrucker, rullemaskiner, kraner og lasting og lossing av maskiner. RCF05 brukes hovedsakelig i hydrauliske presser, injeksjonsstøpemaskiner, rullemaskiner, metallurgiske maskiner, etc. Det er spesielt egnet for støvtette tetninger av stempelstenger med stor diameter.

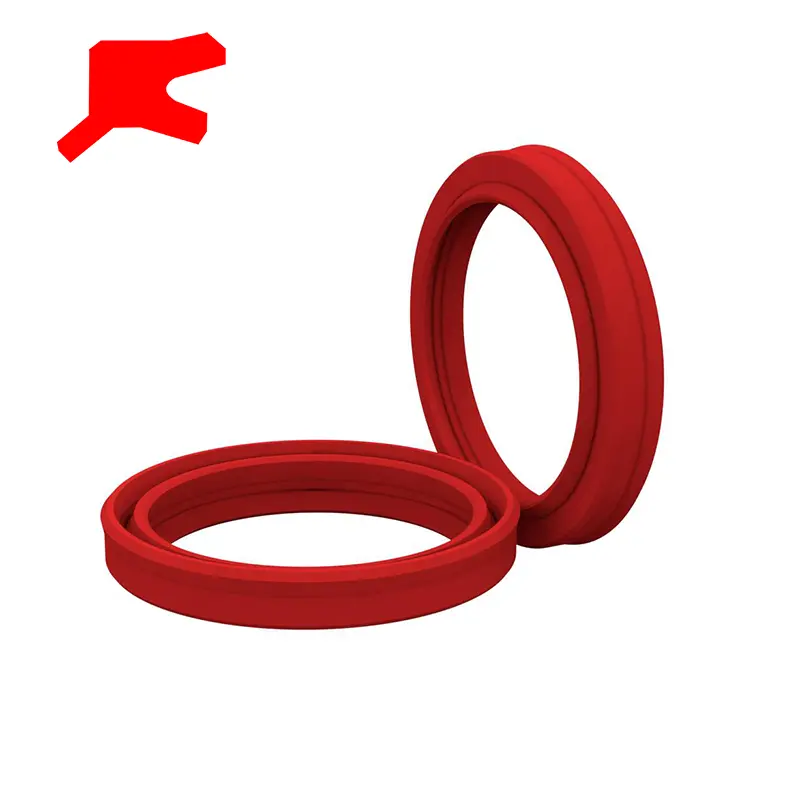

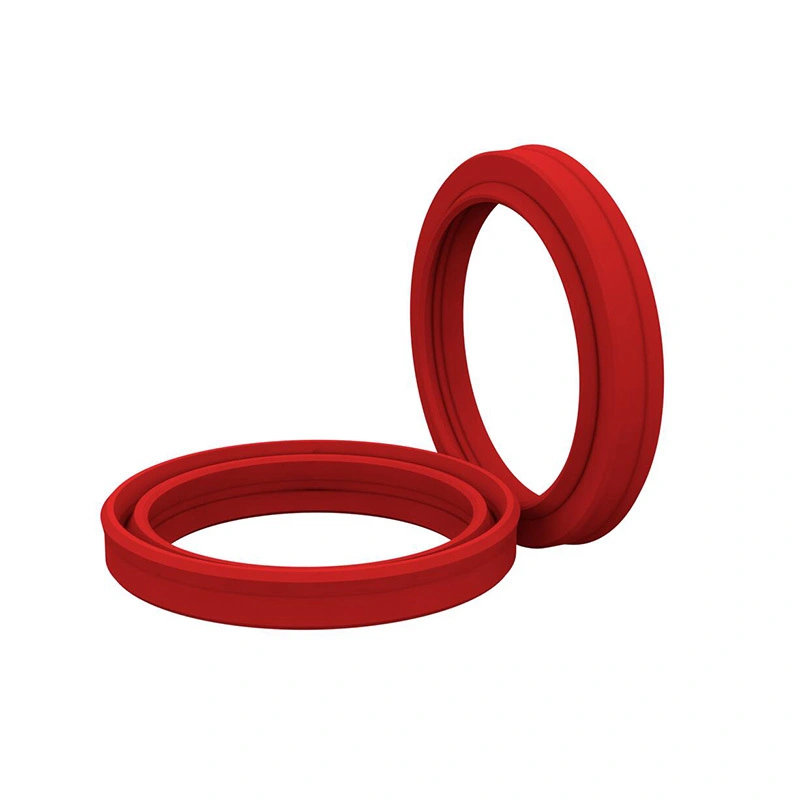

DHS støvring er en støvring med dobbelt funksjon, som har både god støvtett effekt og visse tetningsoljefilmfunksjon. Materialene er polyuretan med høy ytelse, nitrilgummi og fluorubber.

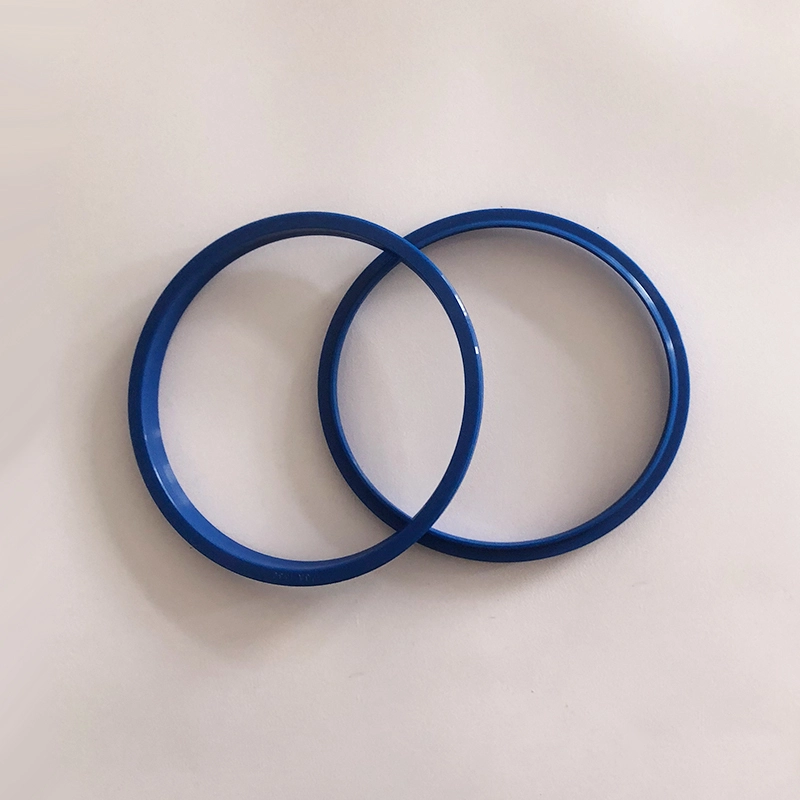

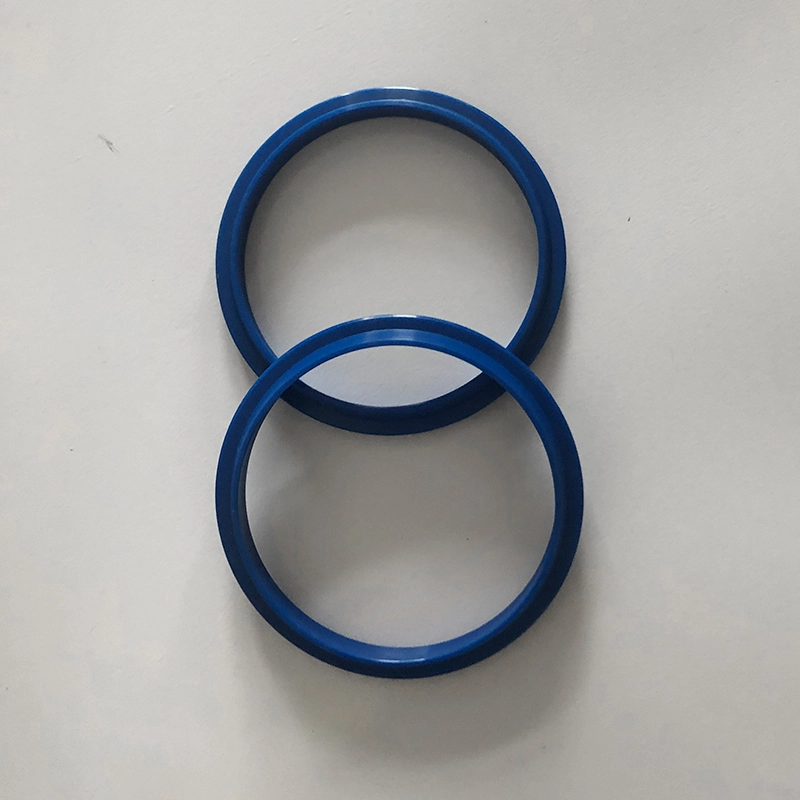

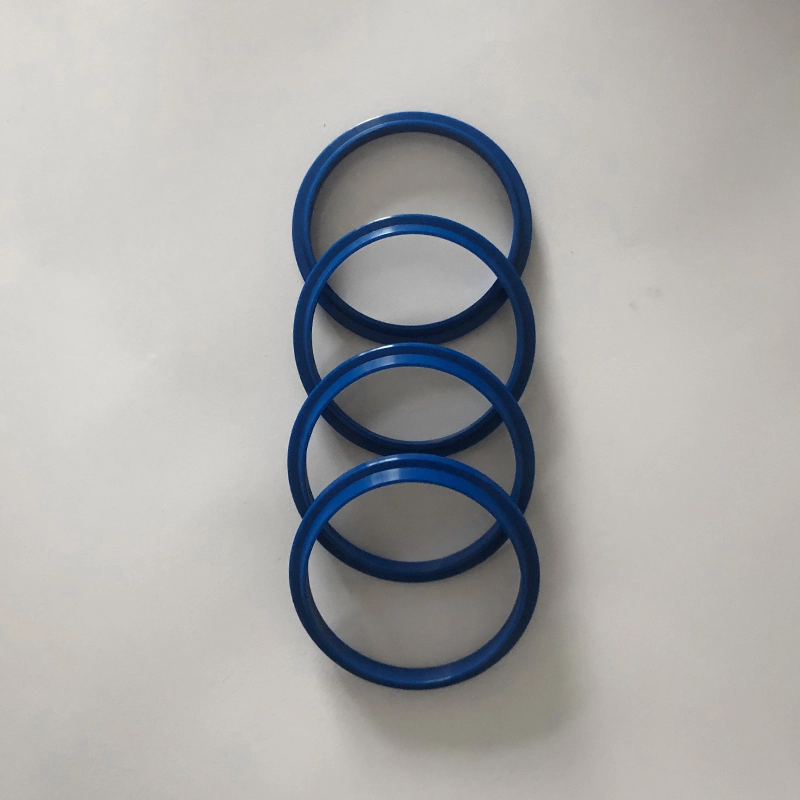

J-formet og JA-formet brukes til gjengjeldende hydrauliske sylinderstempelstenger eller ventilstengler for å skrape støv. Materialene er polyuretan (TPU/CPU) og gummi. Sporene og produktdimensjonene og toleransene er i samsvar med JB/T6657-93 og JB/T6656-93.

Støvring GSM brukes til å forhindre at eksterne miljøgifter blandes inn i det hydrauliske systemet og tetningssystemet, og kan returnere den hydrauliske oljen til smøresystemet uten å lekke til utsiden, noe som har effekten av hjelpestegling. Materialene er nitrilgummi, fluorubber og polyuretan.

GP1 og GP6 støvringer brukes for å forhindre at miljøgifter blandes inn i det hydrauliske systemet og tetningssystemet. Materialet er nitrilgummi NBR, og fluorubber FKM er valgt ved høy temperatur. GP6 brukes hovedsakelig til støvtett tetning av stempelstenger med stor diameter.

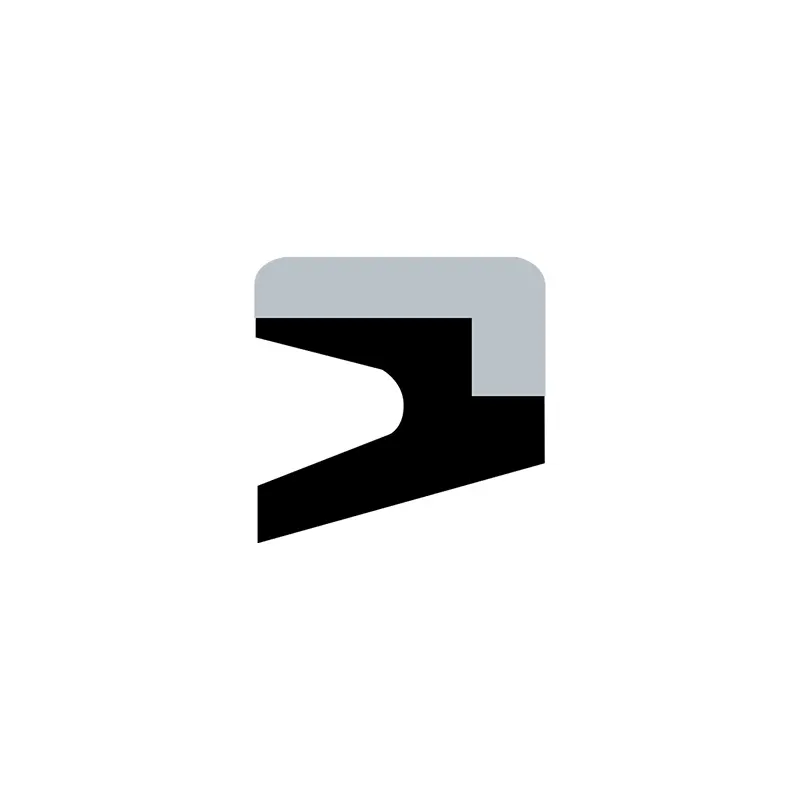

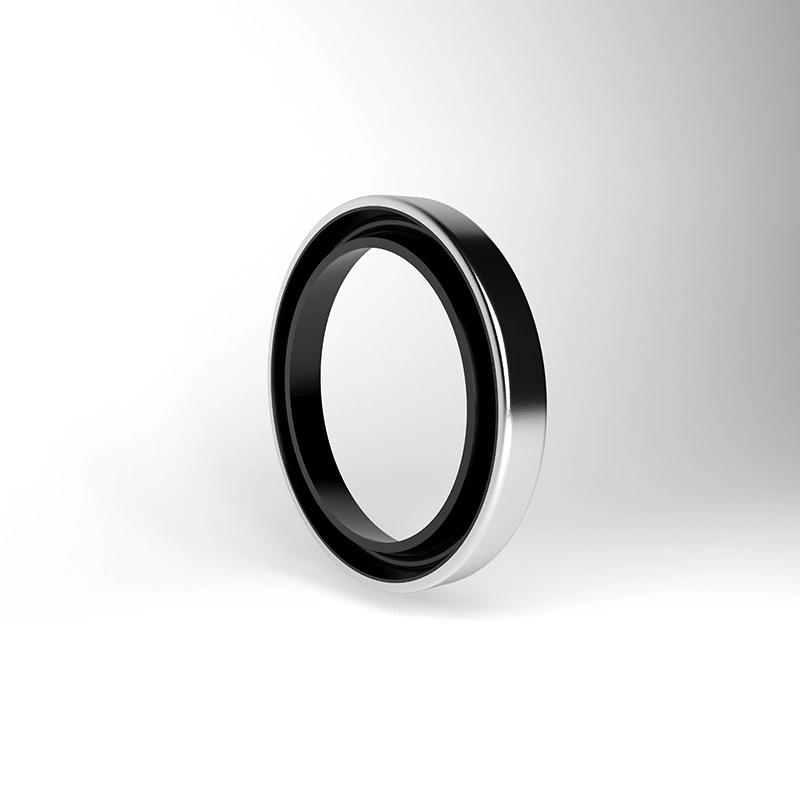

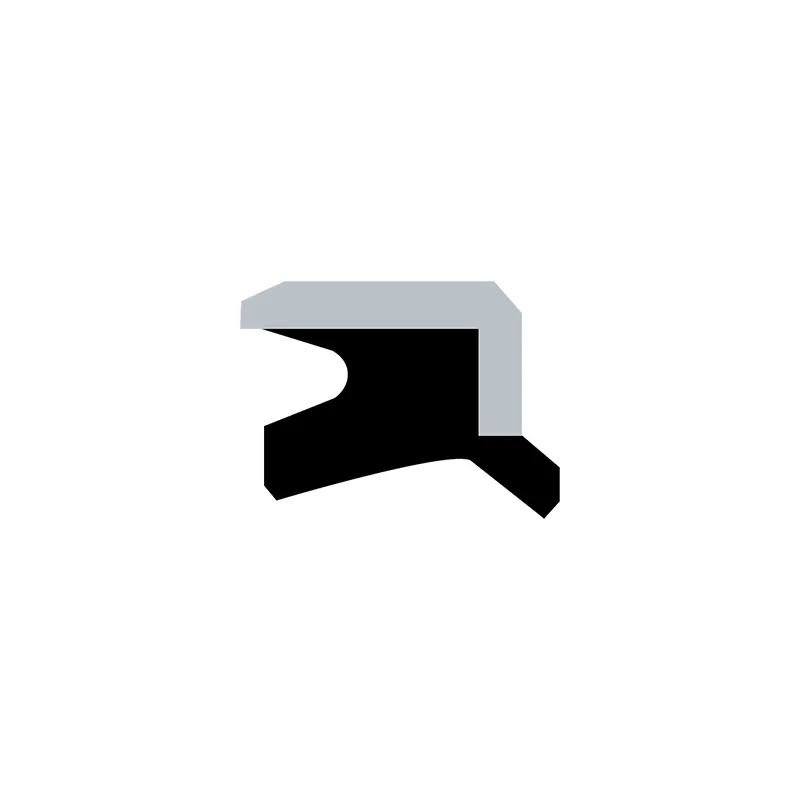

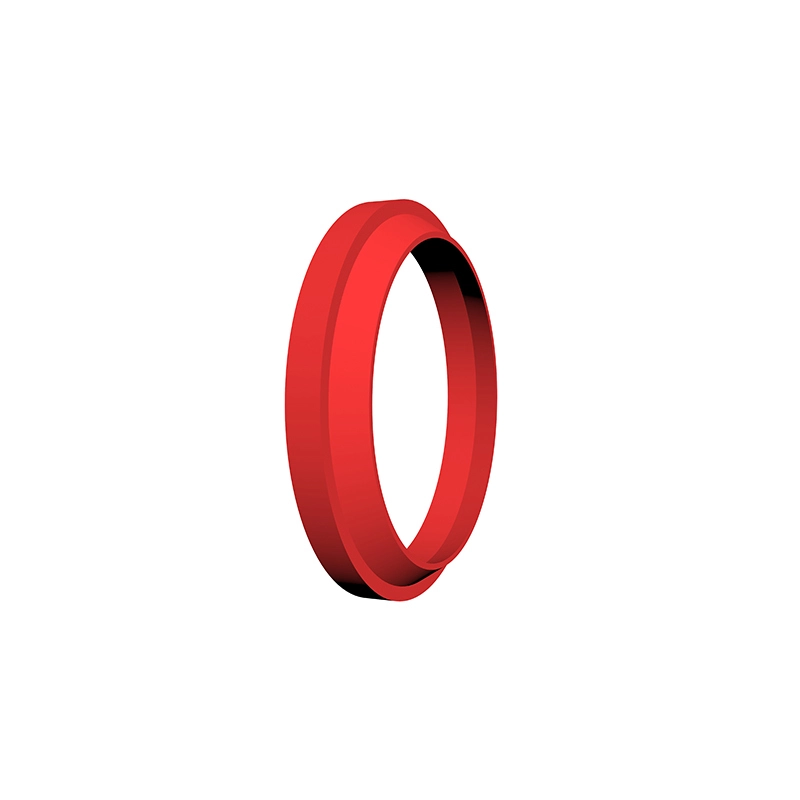

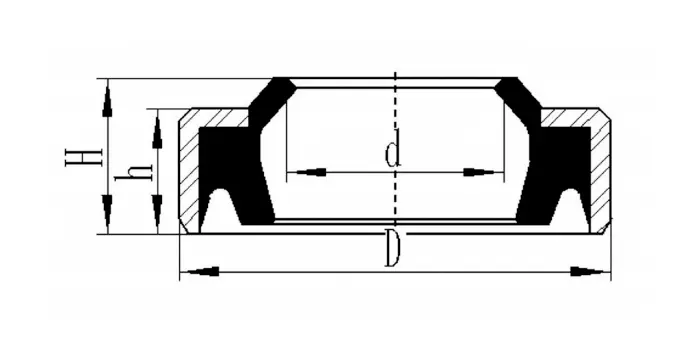

AF -type støvring brukes til å forhindre støv, skitt, sand og metallflis fra å komme inn i den hydrauliske sylinderen. Reduser risikoen for riper forårsaket av eksterne forurensninger innebygd i glideelementer. Utmerket støvtett effekt kan oppnås gjennom den spesielle utformingen av den støvtette ringleppen. Ringen har egenskapene til sterk slitestyrke, liten permanent deformasjon og motstand mot ytre mekanisk innvirkning. Den støvtette ringen kan installeres godt i passende plassering av den aksiale åpne spor ved å bruke interferenspasningen mellom den ytre diameteren til tetningssporet og metallet. Passformen er flush, så leppen er svært beskyttende mot skade forårsaket av ytre årsaker. Fra et ingeniørperspektiv er den støvtett fra AF -typen en passende sylinderhodeforseglingsanordning.

Produktfunksjoner og applikasjoner:

Bestillingseksempel:

Ordermodell RCF01-80-PTFE3-R01

RCF01-MODEL 80-aksel Diameter PTFE3-general Modified PTFE R01-matching gummi materialkode

Nitrilgummi (NBR)-R01 fluorubber (FKM) -R02

Ordermodell RCF02-80-PTFE3-R01

RCF02-MODEL 80 SAKK DIAMETER PTFE3-UNIVERSAL MODIFIERT PTFE R01 MATCHING RUBBER MATERIAL KODE

Nitrilgummi (NBR)-R01 fluorubber (FKM) -R02

Ordermodell RCF03-80-PTFE3-R01

RCF03-MODEL 80-aksel Diameter PTFE3-Universal Modified PTFE R01-matching Rubber Material Code

Nitrilgummi (NBR)-R01 fluorubber (FKM) -R02

Ordermodell RCF04-80-PTFE3-R01

RCF04-MODEL 80-aksel Diameter PTFE3-Universal Modified PTFE R01-matching Rubber Material Code

Nitrilgummi (NBR) -R01 fluorubber (FKM) -R02

Ordermodell RCF05-80-PTFE3-R01

RCF05-MODEL 80-aksel Diameter PTFE3-general Modified PTFE RO1-matching gummi materialkode

Nitrilgummi (NBR) -R01 fluorubber (FKM) -R02

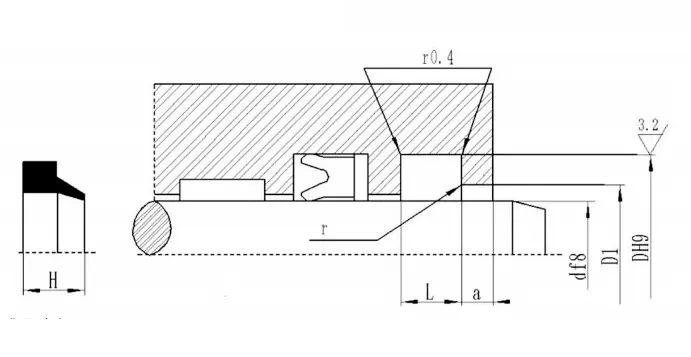

Bestillingsmodell: DHS-130*143*8/9.5-R01 D*D1*G/H

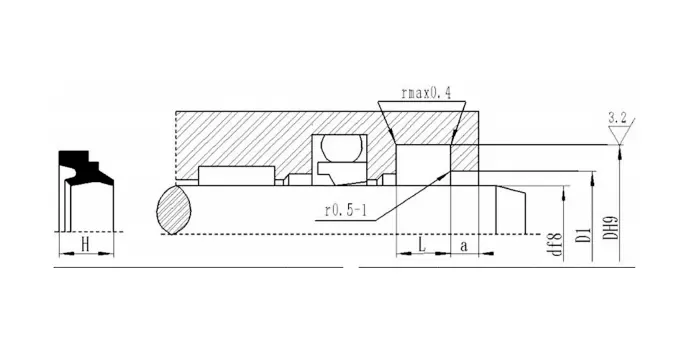

J-type støvforsegling

JA Type støvforsegling

GSM

Støvforseglingen GSM er merket med ordrenummeret, eksempel: GSM4048 40-aksld diameter D 48-rulls bunndiameter D

GP1

Merkeeksempel: GP1-70*82*4/8 Model-D*D*L/H

GP6

Merkemetode: GP6-70*80.6*5.3/7 Model-D*D*L/H

AV

DKB

Spesifikasjoner
