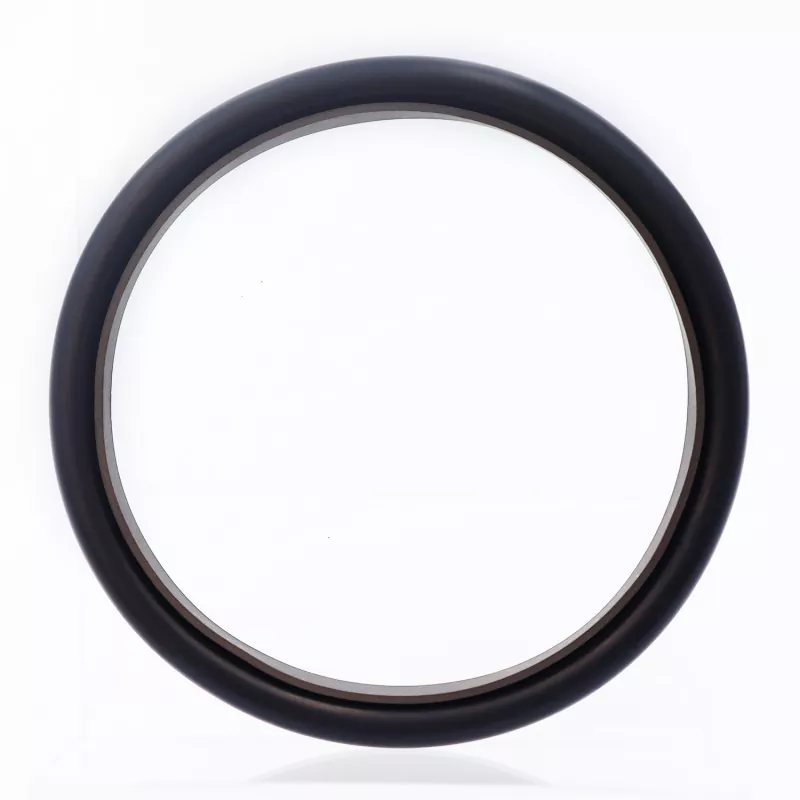

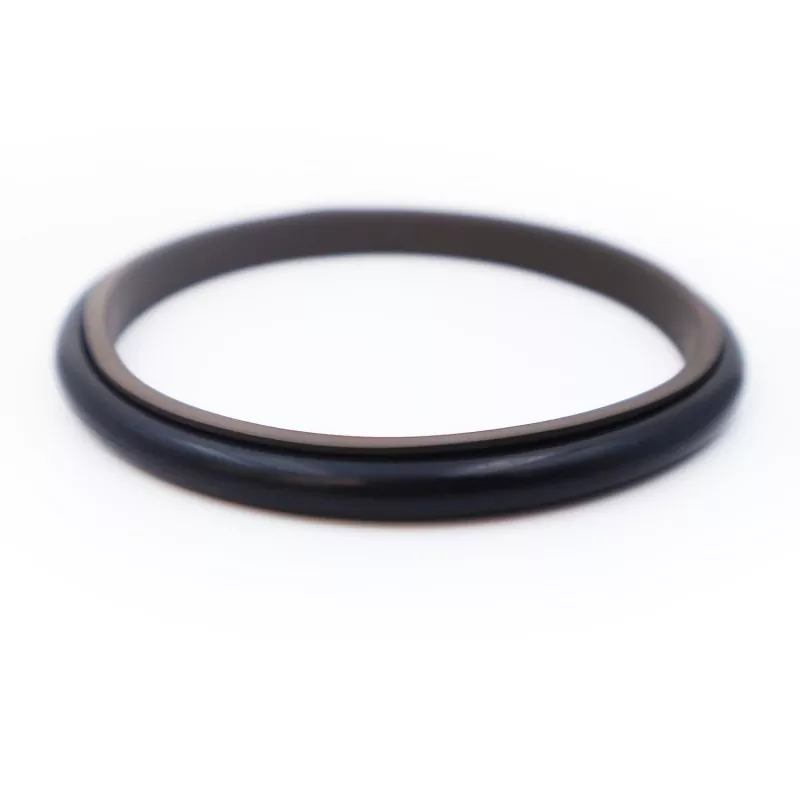

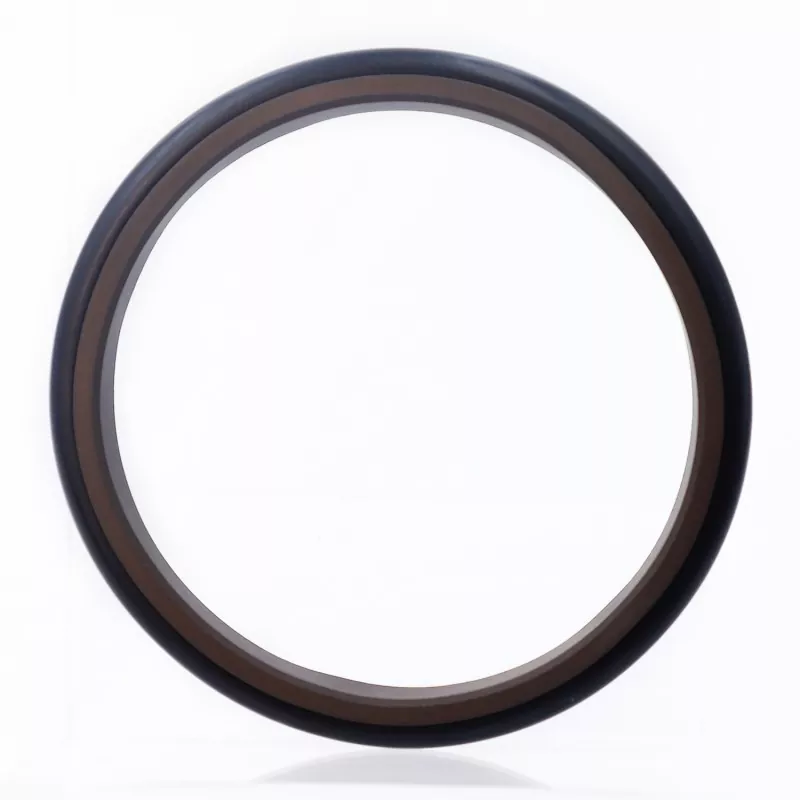

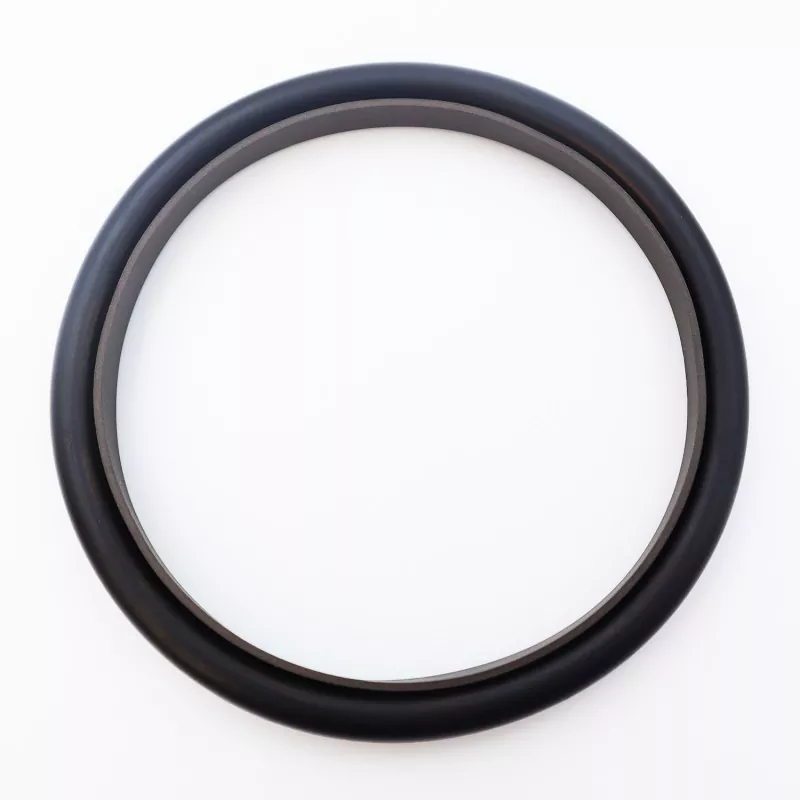

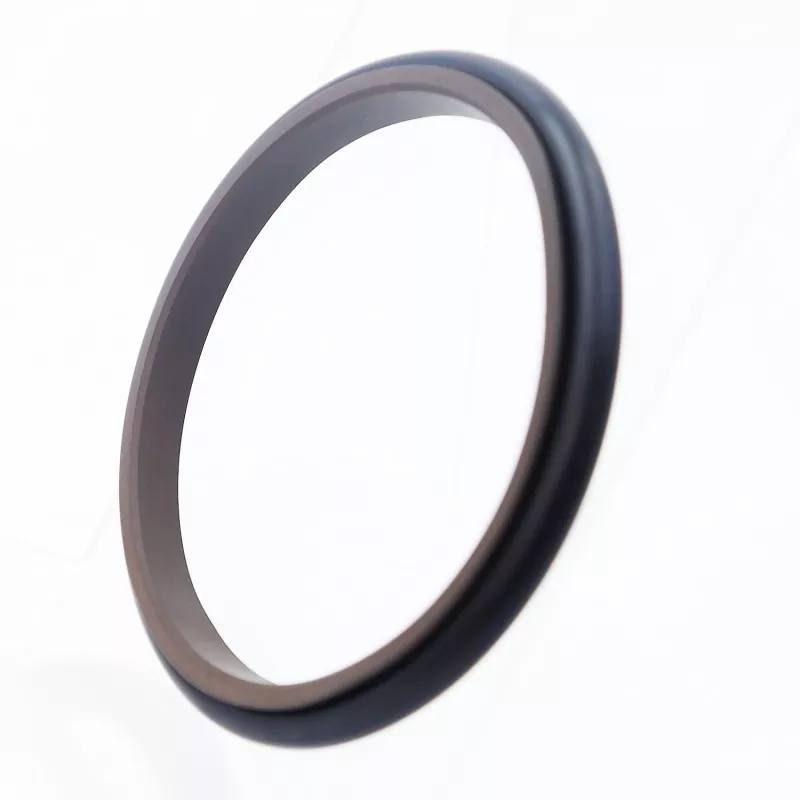

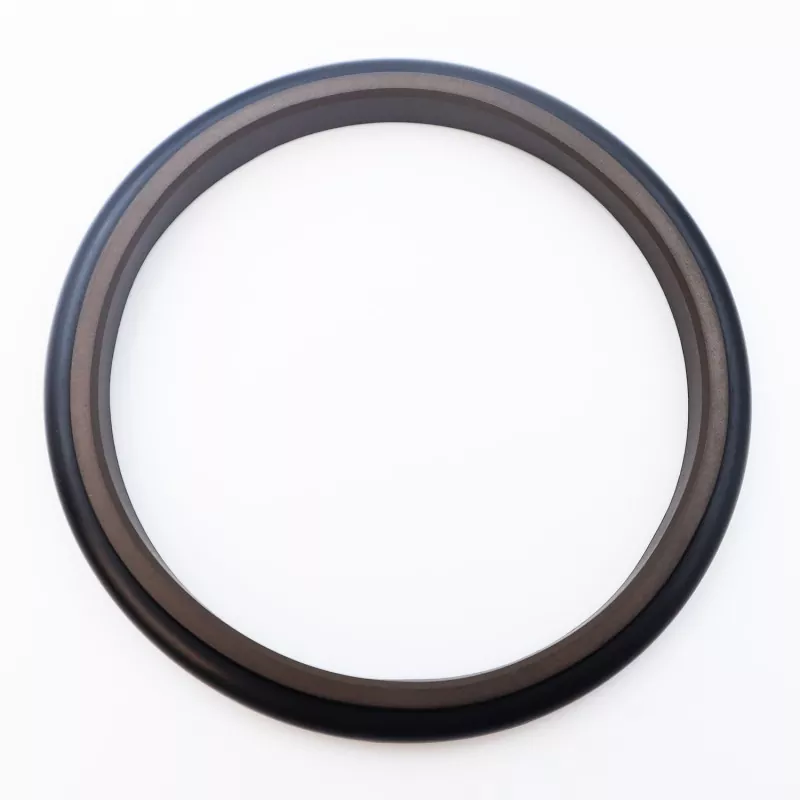

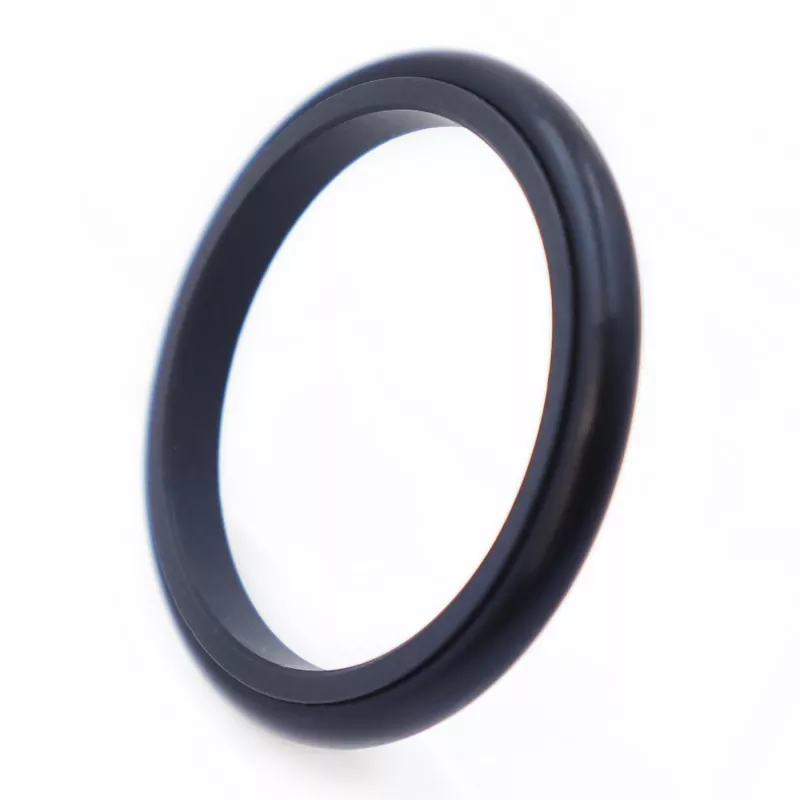

Triangle Combination Seal består av en trekantet PTFE tetningsring og en gummi O-ring; den er designet for enkeltvirkende trykkforsegling i hydrauliske og pneumatiske frem- og tilbakegående applikasjoner. O-ringen gir radiell kraft og kompenserer for slitasje på tetningsringen. Takket være tetningsringens tynnleppedesign gir den utmerket oppfølgingskompensasjon og tetningsytelse. For stangdiametre mindre enn 30 mm, bør en delt (åpen type) spordesign brukes.
1. Egnet for både hydrauliske og pneumatiske applikasjoner;
2. Lav friksjon, lav utbrytningsmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, og ingen stick-slip;
3. Lang levetid; egnet for oljefri smøreapplikasjoner;
4. Kompakt design; enkel å installere og vedlikeholde;
Grenseverdier bør ikke forekomme samtidig.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet m/s |
Media |
|
≤20 |
-35 til +100 (med NBR O-ring) |
≤6 |
Mineralbaserte hydraulikkoljer, brannsikre væsker (HFA/HFB), gasser m.m. |
|
-20 til +180 (med FKM O-ring) |
1. Kompatible O-ringmaterialer inkluderer: R01 Nitrilgummi (NBR), R02 Fluorrubber (FKM), etc.
2. Tetningsringmateriale: Standardmateriale PTFE3; alternative materialer inkluderer PTFE1, PTFE2 og PTFE4.
Bestillingsmodell: RC14—80—PTFE3—R01
RC14 – Modell 80 – Akseldiameter d – PTFE (Materialkode R01) – O-ring Materialkode
Produktene kan produseres i alle størrelser som er oppført i spesifikasjonstabellen.
|

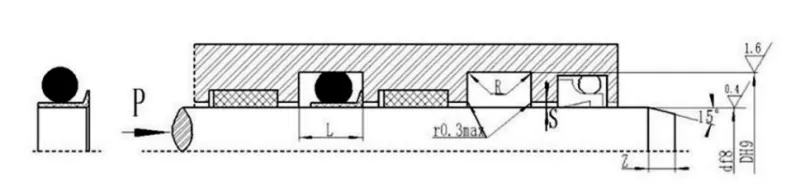

Skaftdiameterområde d f8 |
Rille diameter D H9 |
Sporbredde L+0,2 |
Hjørneradius Rmax |
Radiell klaring S |
Chamfer Z |
O-ringstråddiameter gjøre |
|
8-17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18-39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Note: For akseldiametre ≤30 mm anbefales bruk av åpne spor.
