Som en produsent som spesialiserer seg på høytrykkstetninger, tilbyr Ruichen Sealing "Fot-type Combined Seal." Tetningsringen har en tynn-leppestruktur som gir utmerkede dynamiske kompensasjonsevner. Den unike fotformede tetningsoverflaten – med et kileformet spor – forbedrer forurensningsmotstanden og reduserer friksjonen; denne spesialiserte designen øker trykkmotstanden betydelig, noe som gjør den egnet for høytrykks- og ultrahøytrykksapplikasjoner. Merk: Denne tetningen er ikke egnet for montering i lukkede spor.
Vi tar gjerne imot henvendelser angående utvalg og bulkbestillinger fra kjøpere av ingeniørutstyr.

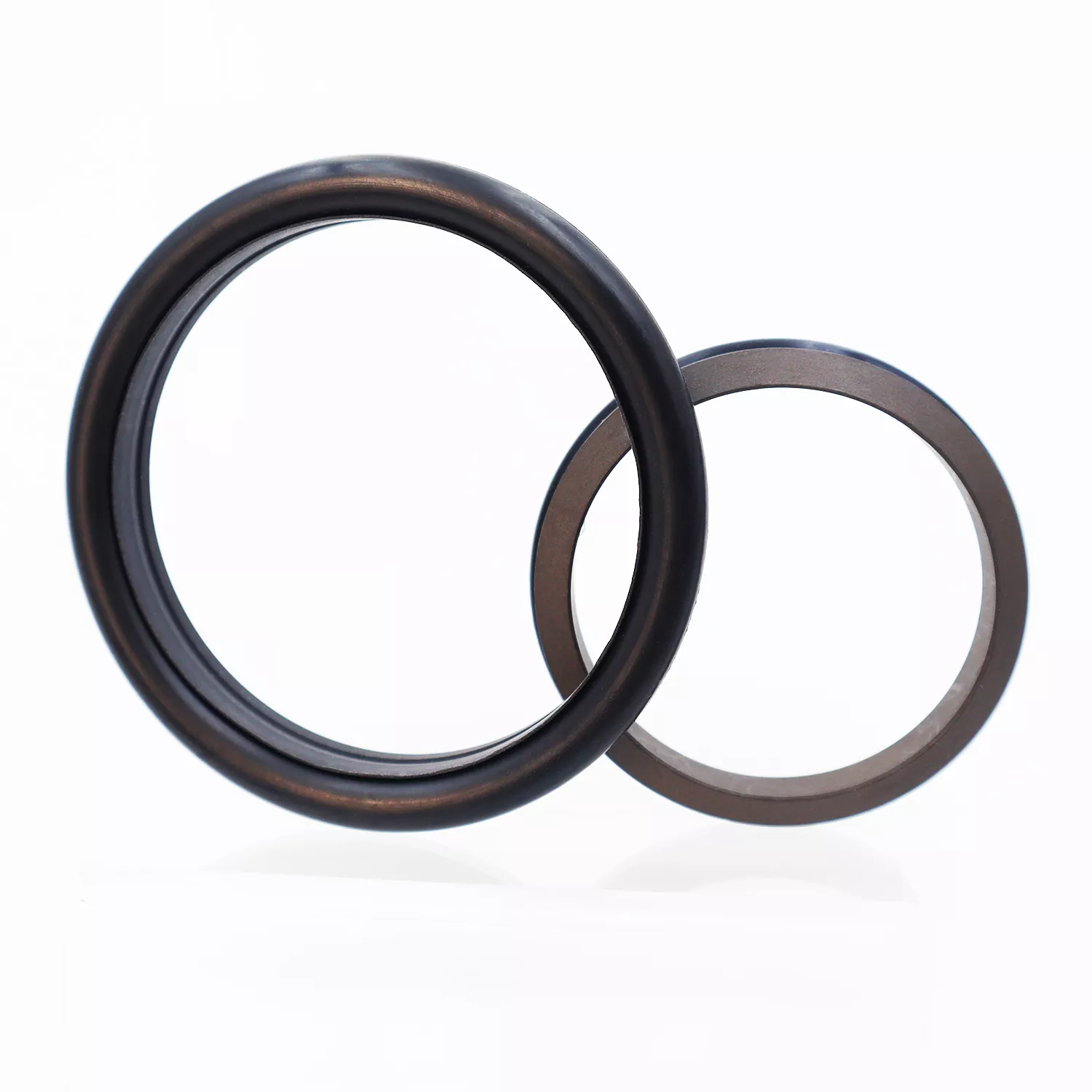

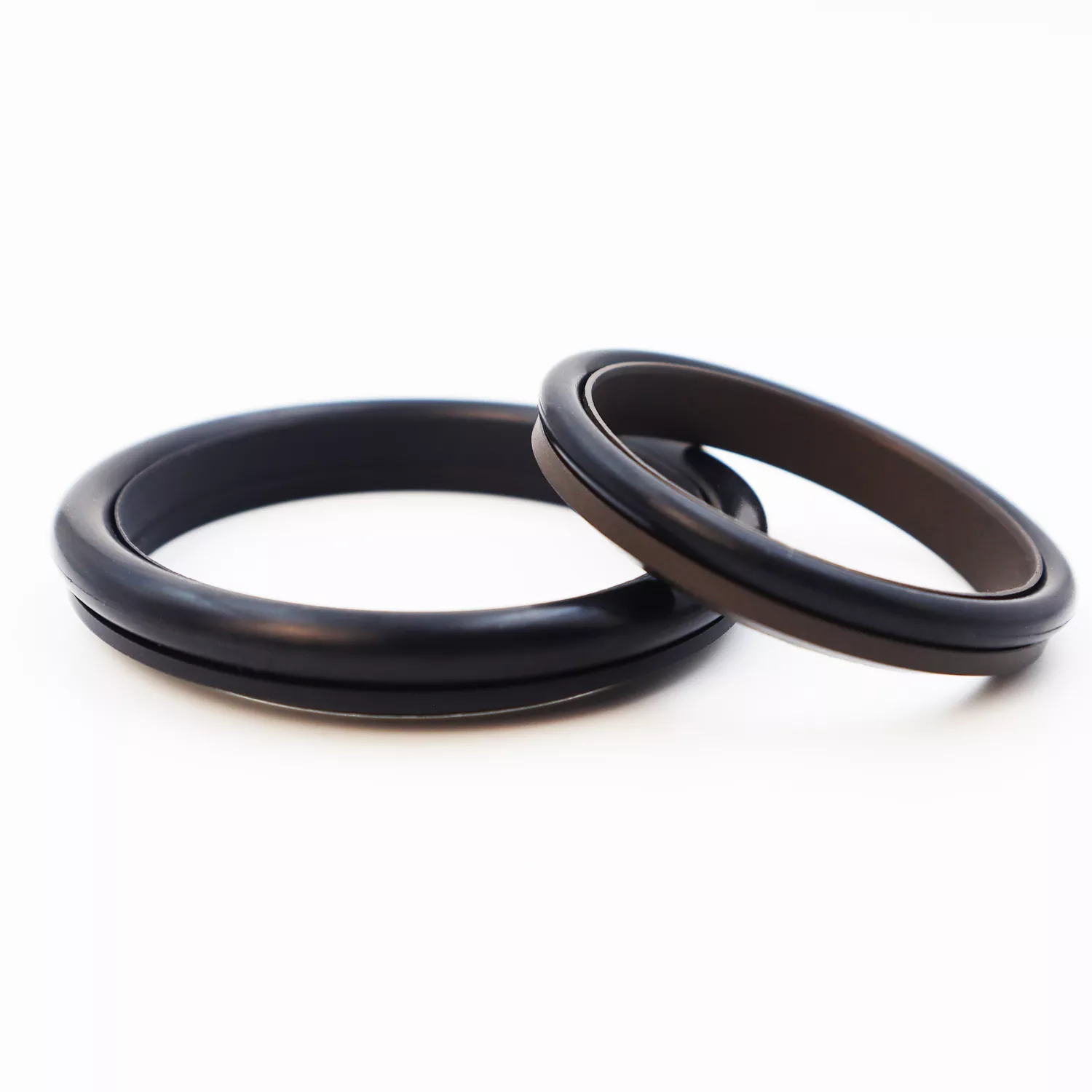

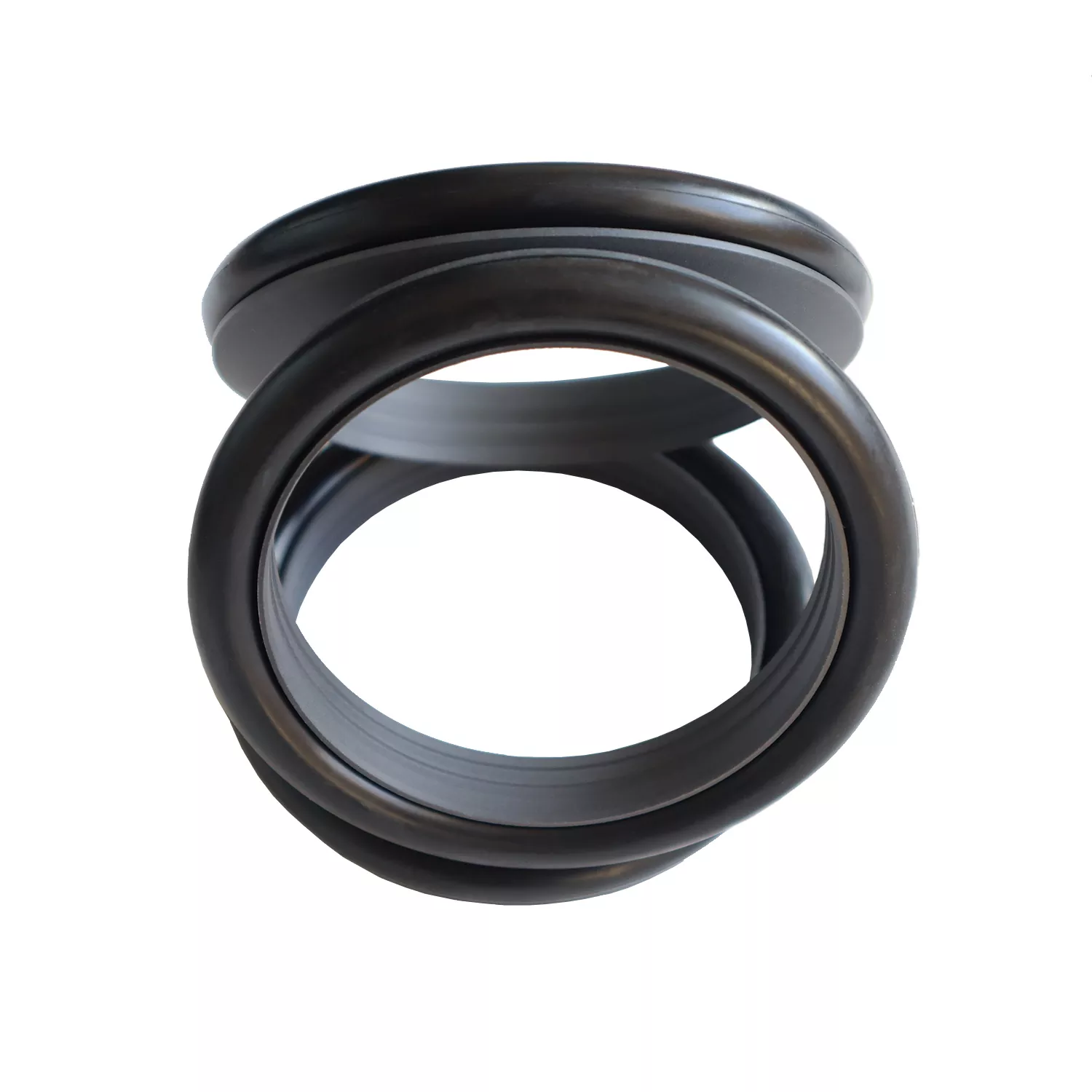

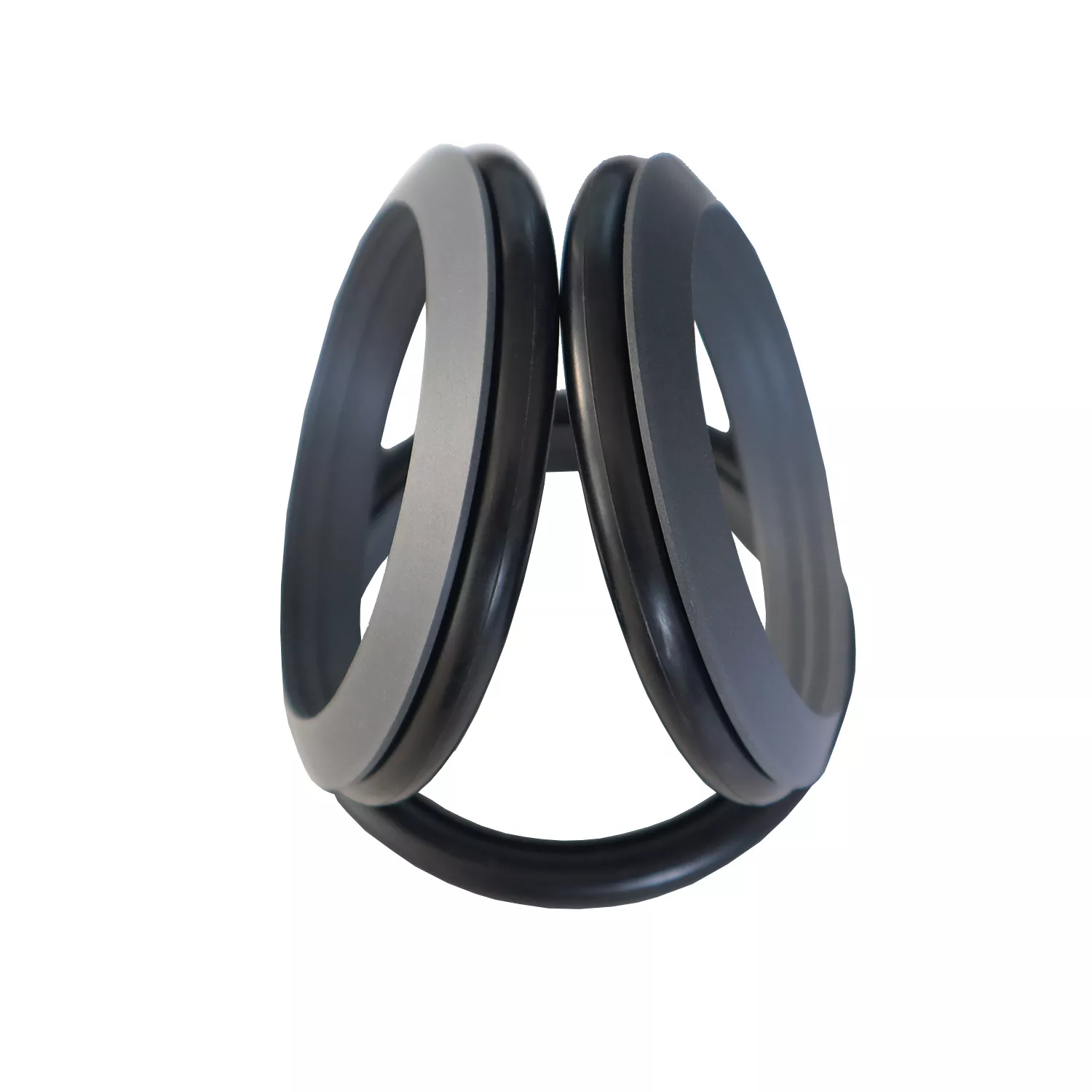

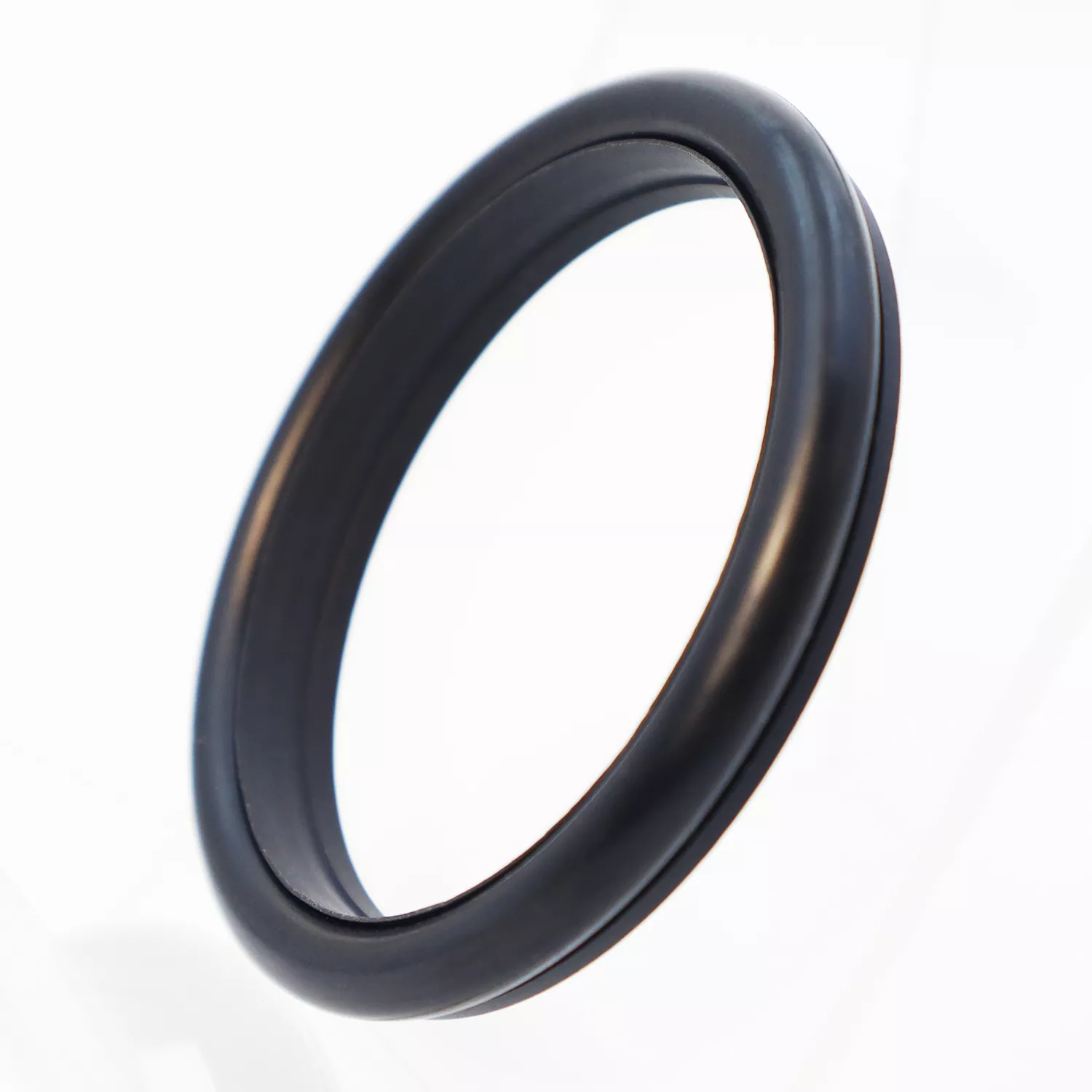

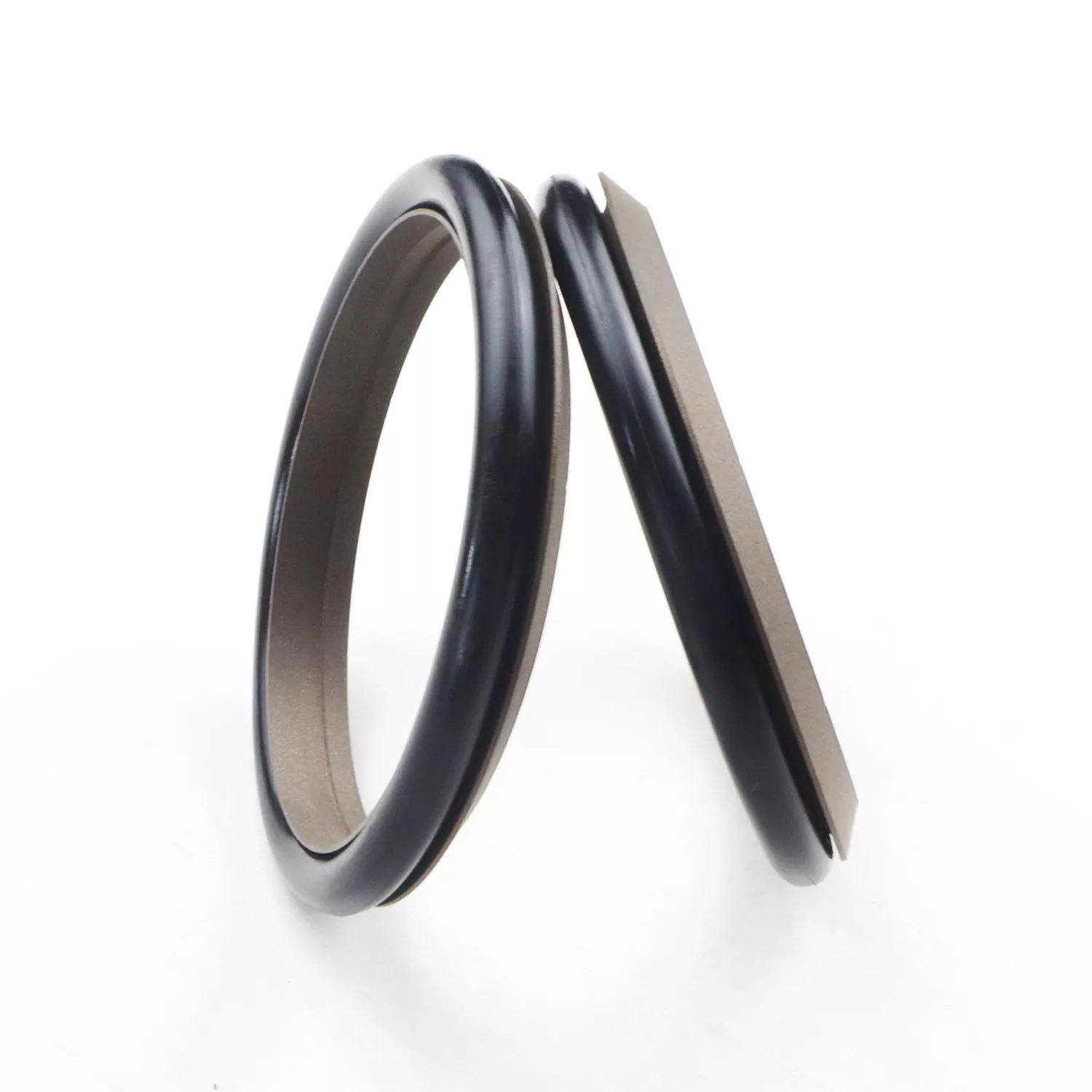

Den kombinerte tetningen av fottypen består av en fotformet tetningsring (laget av PTFE- eller PTFE-kompositter) sammen med en O-ring av gummi; den er designet for enkeltvirkende tetning i hydrauliske og pneumatiske frem- og tilbakegående applikasjoner.
Den er kategorisert i RC03-serien og RC04-serien (som bruker GB1235-serien O-ringer) basert på den medfølgende O-ringen. Tetningsringen har en tynn-leppe-design som tilbyr overlegen dynamisk kompensasjon, noe som resulterer i utmerket tetningsytelse. Det kileformede sporet på den fotformede tetningsflaten forbedrer tetningsintegriteten og forurensningsmotstanden samtidig som den reduserer friksjonen. Den strukturelle designen forbedrer også tetningens trykkhåndteringsevne. Vanligvis kan den ikke installeres i lukkede spor.
1. Egnet for både hydrauliske og pneumatiske applikasjoner
2. Utmerket tetningsytelse i både høytrykks- og lavtrykksmiljøer
3. Lav friksjon; minimal oppstartsmotstand og jevn bevegelse; lik dynamisk og statisk friksjon; ingen stick-slip-effekt
4. Lang levetid; egnet for oljefri smøreapplikasjoner
5. Kan håndtere høytrykks- og ultrahøytrykksforseglingskrav
Begrensningsverdier bør ikke forekomme samtidig.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Media |
|
≤100 |
-35 til +100 (med NBR O-ring) |
≤6 |
Hydraulikkolje, brannsikre væsker (HFA/HFB), gass, etc. |
|
-20 til +180 (med FKM O-ring) |
1. Kompatible O-ringmaterialer inkluderer: RO1 nitrilgummi (NBR), RO2 fluorgummi (FKM), etc.
2. Tetningsringmateriale: Standardmateriale PTFE3; andre tilgjengelige alternativer inkluderer PTFE2, PTFE4 og andre materialer med høy ytelse.

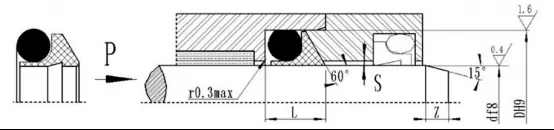

Bestillingsmodell: RC03—80x89x10-PTFE3-R01
Modell – Stangdiameter x rillediameter x rillebredde PTFE3 – Modifisert PTFE-materialkode R01 – O-ringsmaterialkode
Produktene kan produseres i alle størrelser som er oppført i spesifikasjonstabellen.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5-17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18-39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109-670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Merknader: 1. For trykk >60 MPa, bruk en H8/f8-tilpasningstoleranse ved tetningsbaseområdet; for ultrahøytrykksforsegling, Smax < 0,05.
2. Ta kontakt med kontoret hvis det er nødvendig med en lukket rillestruktur.
Kompatibel med GB1235 O-ringer; produkter av alle størrelser oppført i spesifikasjonstabellen kan produseres.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5-39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
