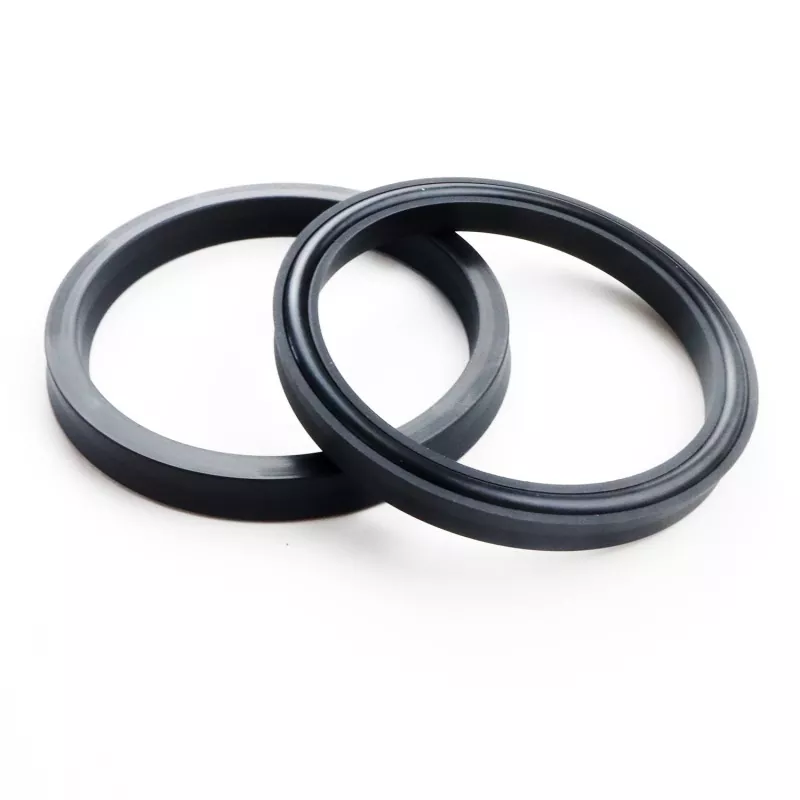

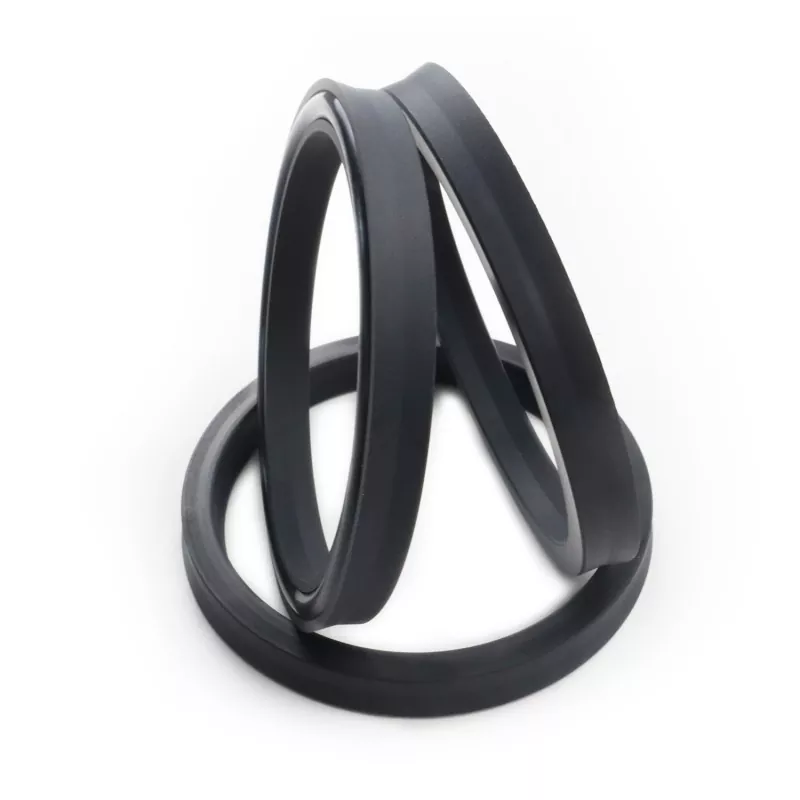

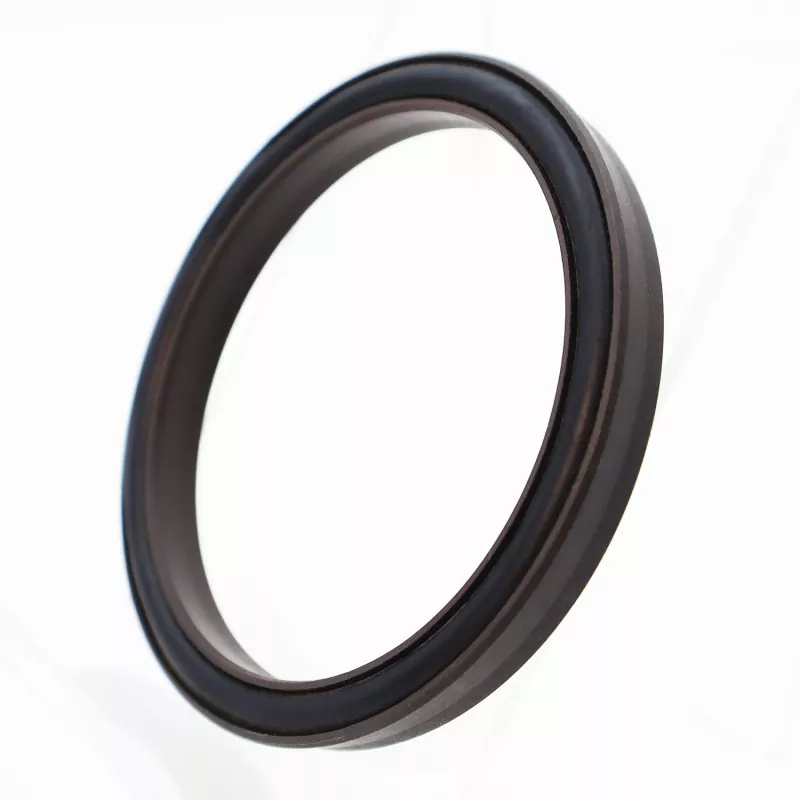

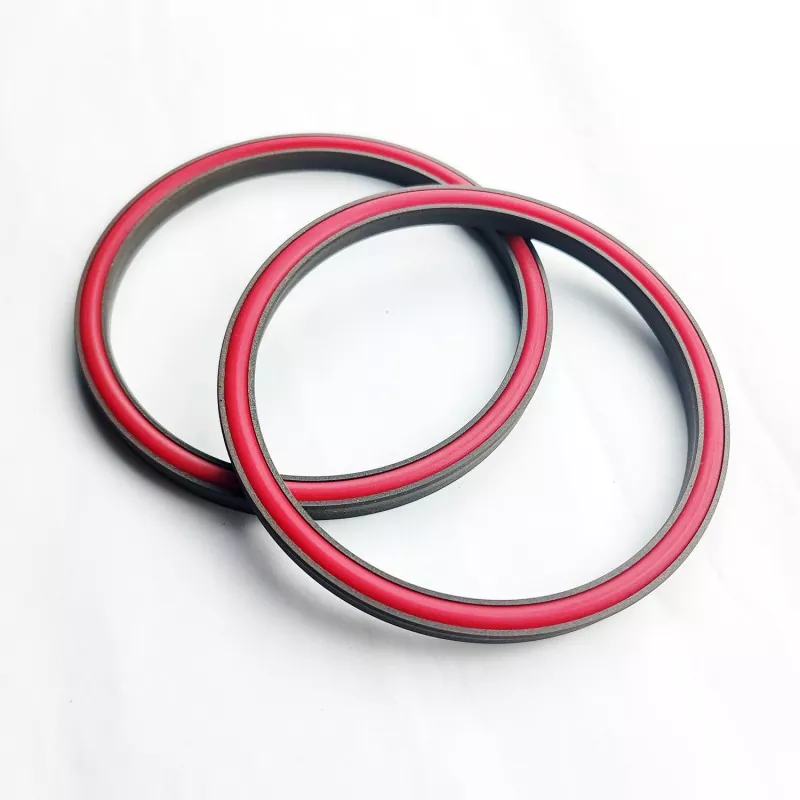

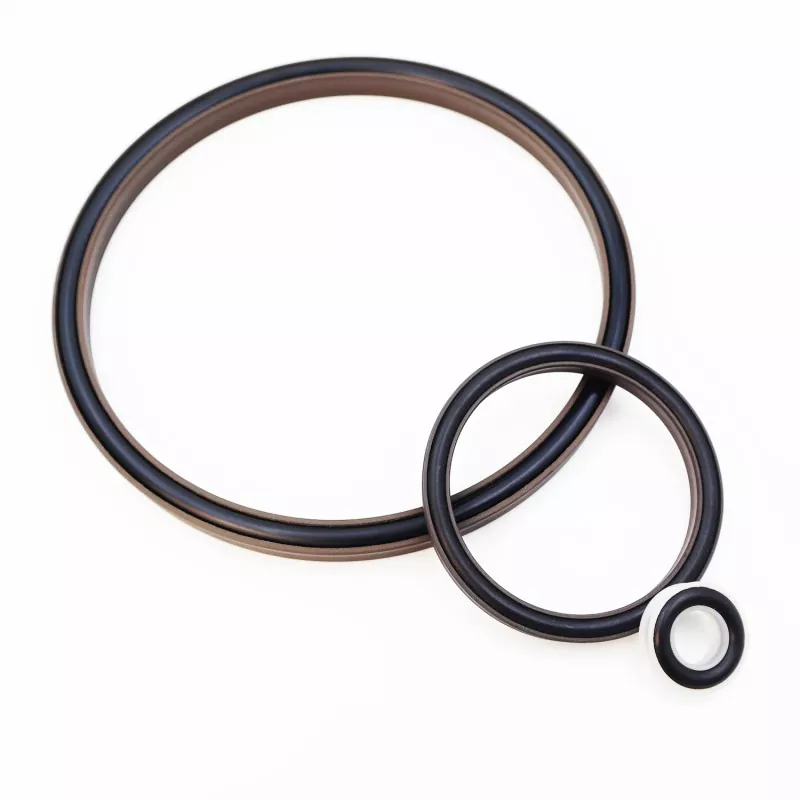

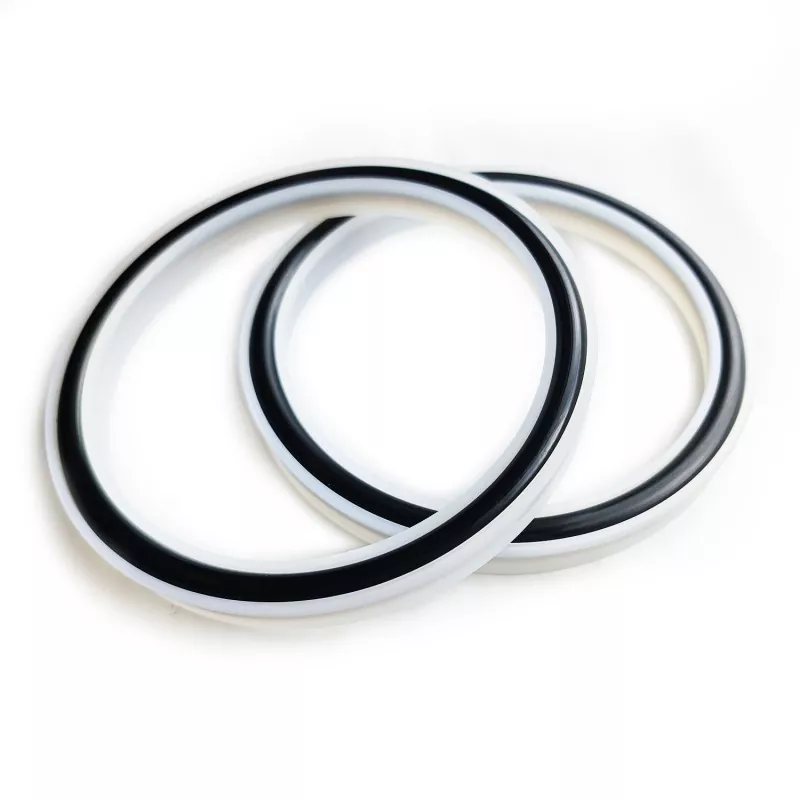

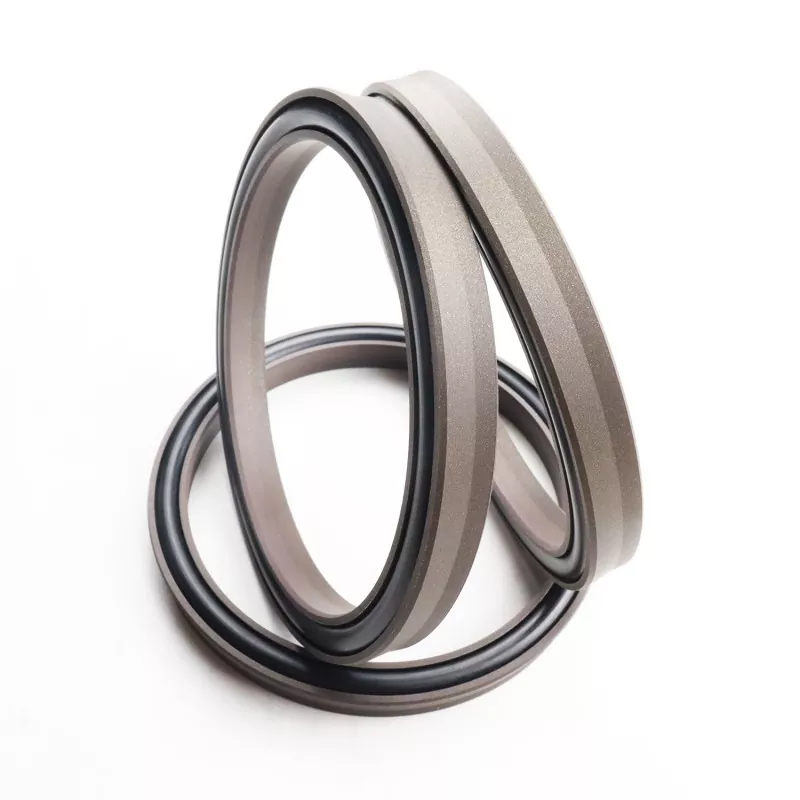

Y-type kombinert tetning (ultrahøyt trykk/hydraulisk trykktetning) består av en Y-formet tetningsring laget av PTFE og dets komposittmaterialer, og en O-ring. Den er egnet for ensrettet forsegling i hydraulisk frem- og tilbakegående bevegelse.
På grunn av den patenterte strukturen og optimaliserte tykkelsesdesignen til den Y-formede tetningsringen, fungerer den godt selv i vanntrykk eller andre lavviskøse medier. Den strukturelle utformingen av tetningsringen forbedrer også dens motstand mot høye og ultrahøye trykk. Tetningen opererer med en lav friksjonskoeffisient, eliminerer kryp og muliggjør langsiktig oljefri smøring.
Merk: Denne tetningsstrukturen har begrensninger og anbefales ikke for bruk i lukkede spor.
1. Lav friksjon, lav startmotstand, jevn drift, lik dynamisk og statisk friksjon, ingen krypning.
2. Lang levetid, egnet for oljefri smøreforsegling.
3. Egnet for forsegling av høytrykks-, ultrahøytrykks- og lavviskositetsmedier som vann.
Ekstreme verdier bør ikke forekomme samtidig. Ta kontakt med vårt firma hvis trykket overstiger 260 MPa.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Media |
|
≤260 |
-35 til +100 (med NBR O-ring) |
≤6 |
Hydraulikkolje, brannsikre væsker (HFA/HFB), gass, etc. |
|
-20 til +180 (med FKM O-ring) |
1. Matchende O-ringmaterialer: RO1 Nitril Butadien Rubber (NBR), RO2 Fluorrubber (FKM), etc.
2. Tetningsringmateriale: Standardmateriale PTFE3, andre valgfrie materialer inkluderer PTFE2, PTFE4 og andre høyytelsesmaterialer.

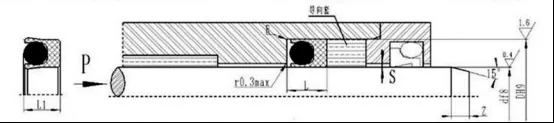

Bestillingsmodell RC10-40x52,4x9,2-PTFE3-R01
Modell – Stangdiameter x rillediameter x rillebredde PTFE3 – Modifisert PTFE-materialekode R01 – O-ringmaterialekode
