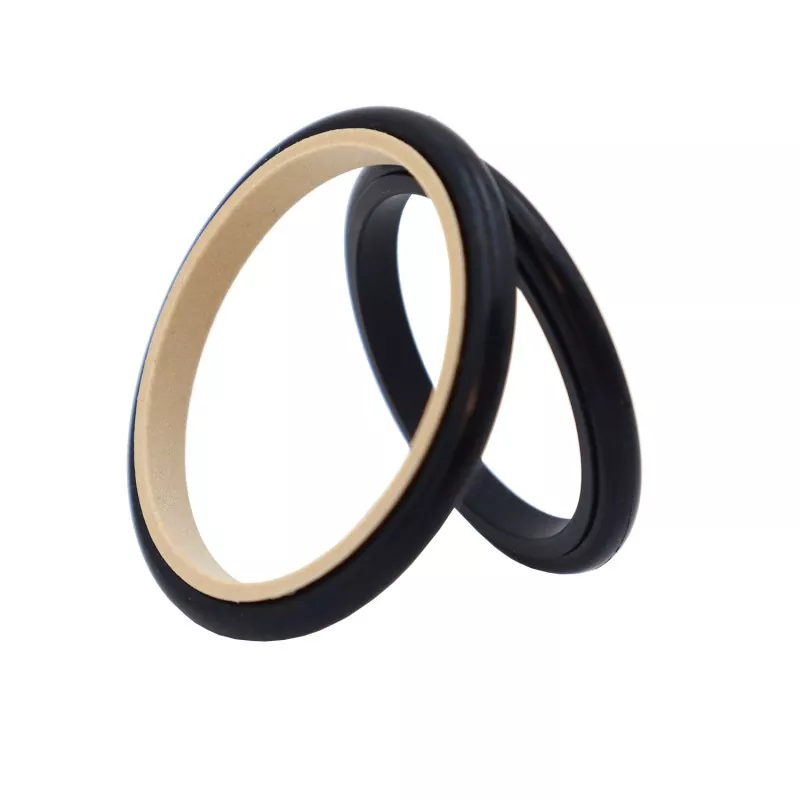

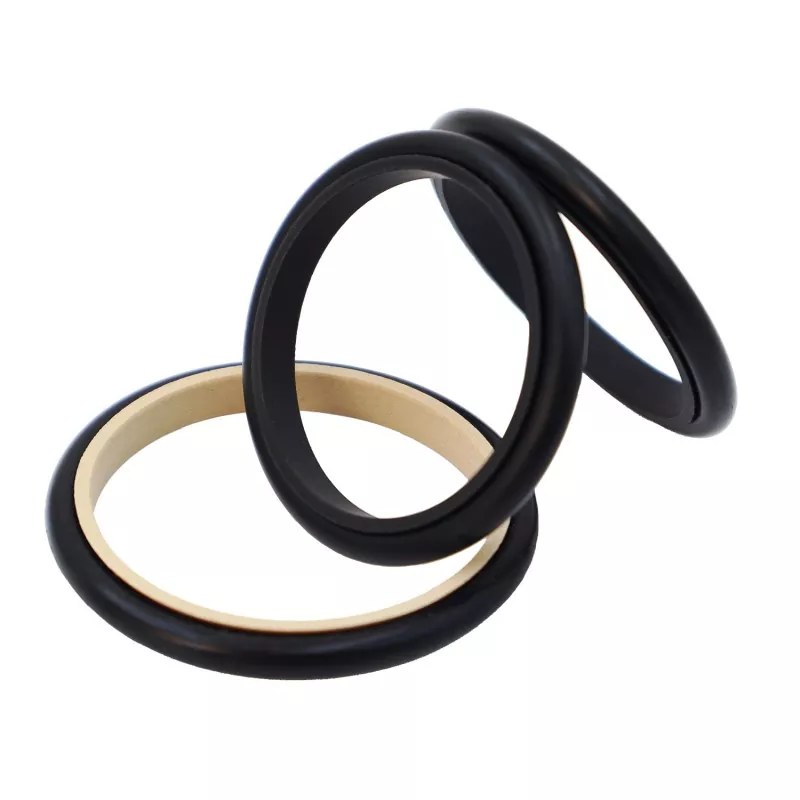

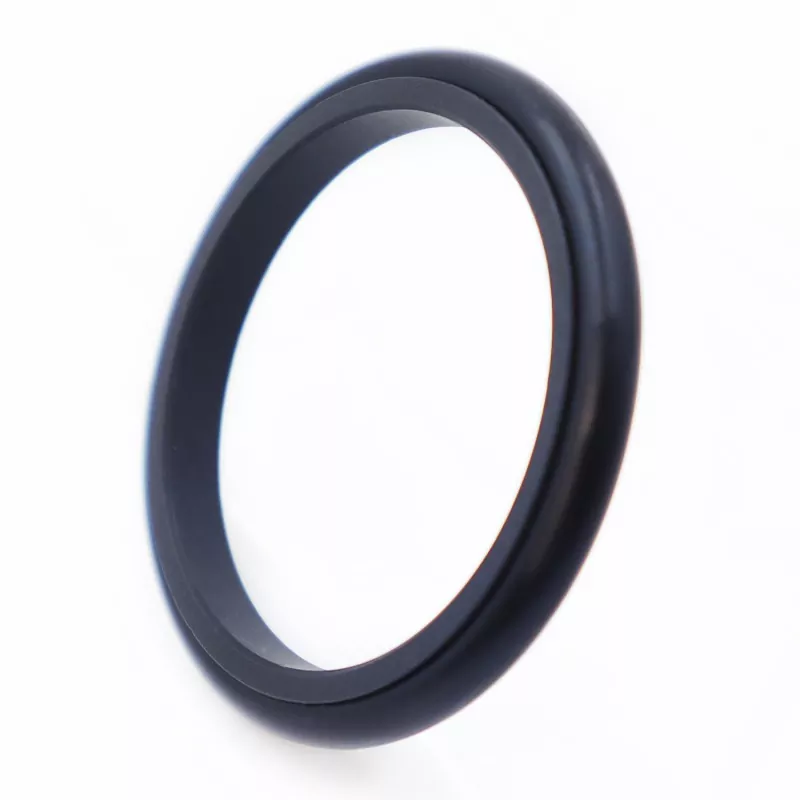

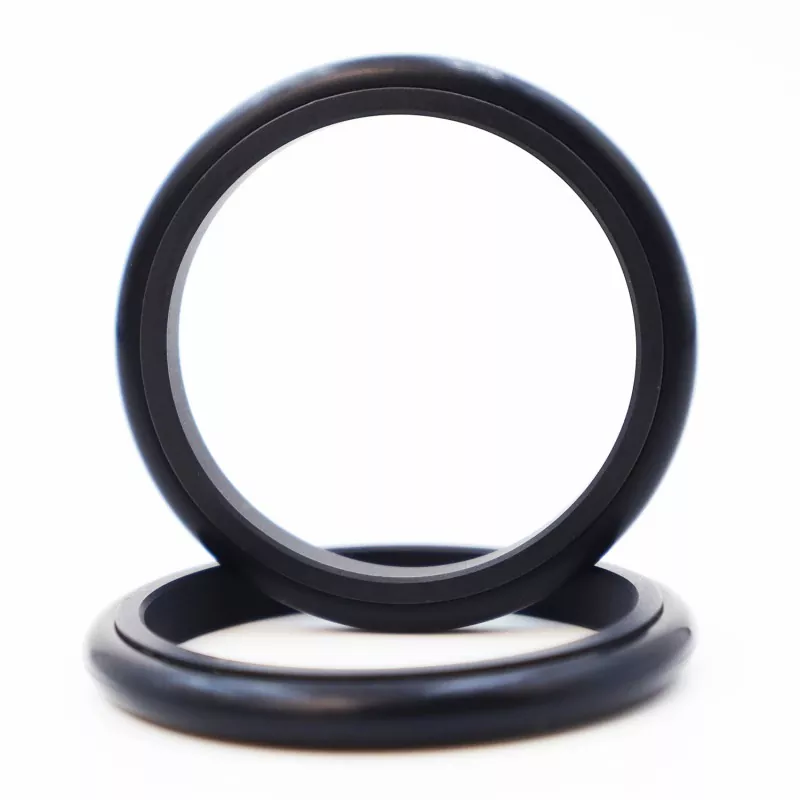

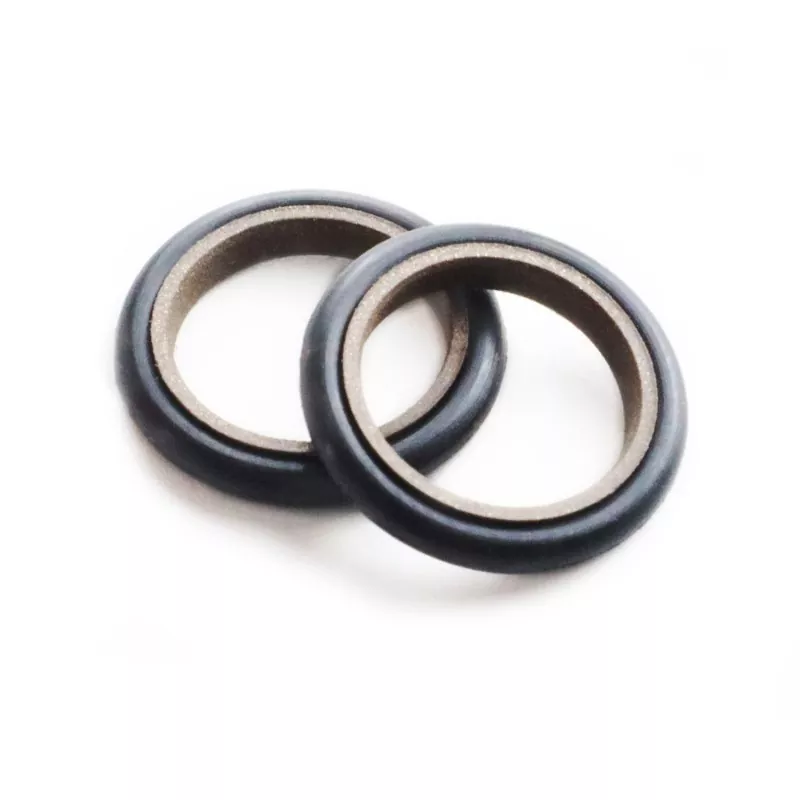

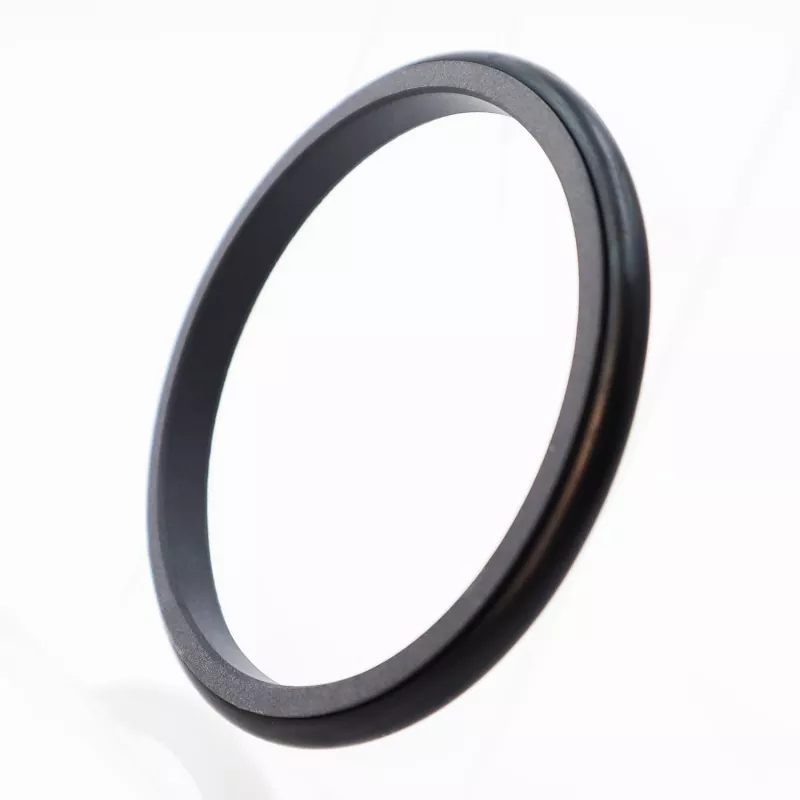

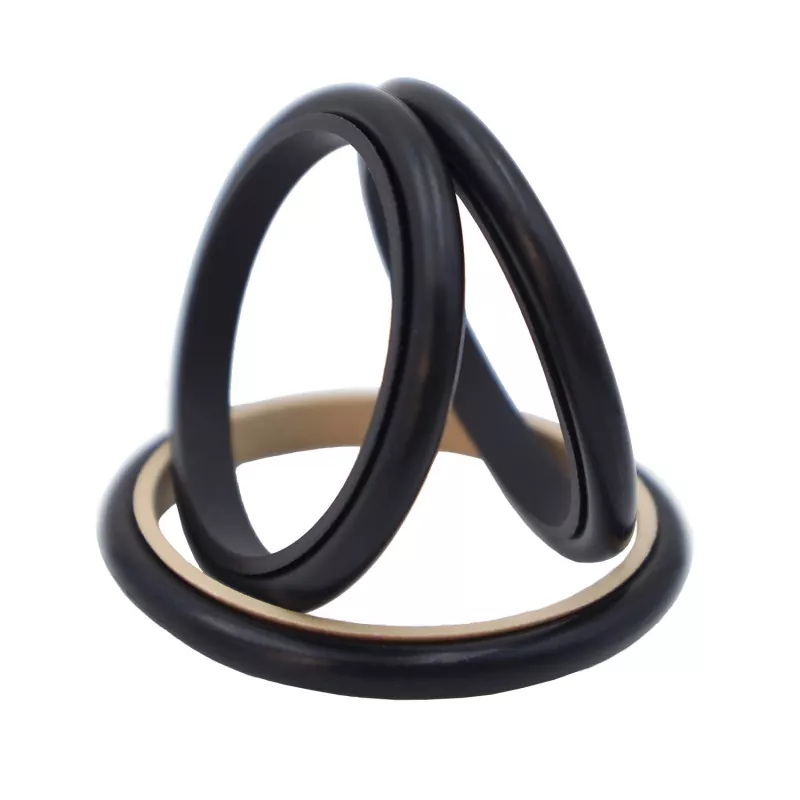

Cap Combination Seal

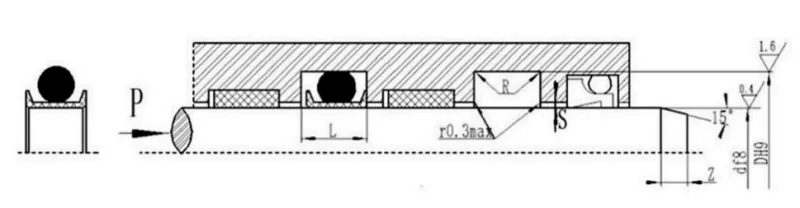

Cap Combination Seal består av en PTFE-hetteformet tetningsring og en gummi O-ring, designet for toveis trykkforsegling i hydrauliske og pneumatiske frem- og tilbakegående applikasjoner. O-ringen gir radiell kraft og kompenserer for slitasje på tetningsringen; tetningsringen har en tynn-leppe-design som tilbyr utmerkede oppfølgingskompensasjonsmuligheter, noe som resulterer i overlegen tetningsytelse. Den er kompatibel med standard GB1235 O-ringspor. For stangdiametre mindre enn 30 mm, bør en splitt-type (åpen) spordesign brukes.

Denne tetningen er egnet for både hydrauliske og pneumatiske driftsforhold og støtter toveis trykkforsegling. Det gir fordeler som lav friksjon, minimal bruddmotstand, jevn drift uten stick-slip, egnethet for oljefri smøring og lang levetid. Den krever minimalt med installasjonsplass og muliggjør enkel demontering og vedlikehold.

Merknad for valg: For applikasjoner med stangdiameter på 30 mm eller mindre, anbefales bruk av et delt (åpent) spor for installasjon.

Produktfunksjoner

1. Egnet for både hydrauliske og pneumatiske applikasjoner; støtter toveis trykkforsegling.

2. Lav friksjon, minimal bruddmotstand og jevn bevegelse; lik dynamisk og statisk friksjon; ingen stick-slip.

3. Lang levetid; egnet for oljefri smøreapplikasjoner.

4. Kompakt design; enkel installasjon og vedlikehold.

Gjeldende driftsbetingelser

Grenseverdier bør ikke forekomme samtidig.

Materialvalg

1. Materialer for den medfølgende O-ringen inkluderer: R01 Nitrilgummi (NBR), R02 Fluorgummi (FKM), etc.

2. Tetningsringmateriale: Standardmateriale PTFE3; alternative materialer inkluderer PTFE1, PTFE2 og PTFE4.

Eksempel på bestilling

Bestillingsmodell: RC13—80-PTFE3—R01 eller SPNC-80-PTFE3—R01

RC13/SPNC - Modell 80 - Akseldiameter dPTFE3 - PTFE Materialkode R01 - O-ring Materialkode

Spesifikasjonstabell

Produktene kan produseres i alle størrelser som er oppført i spesifikasjonstabellen.
