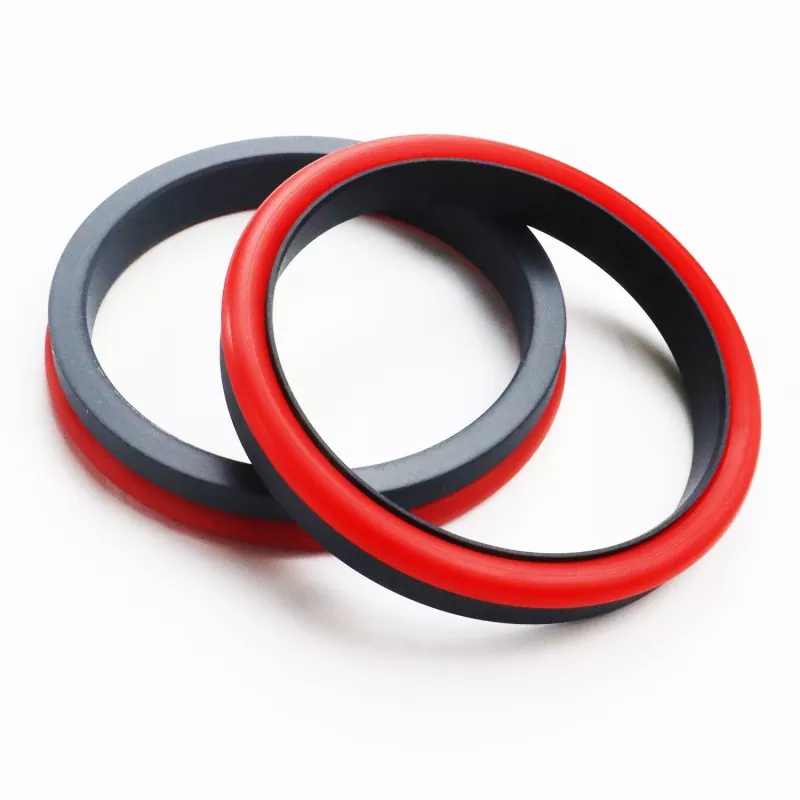

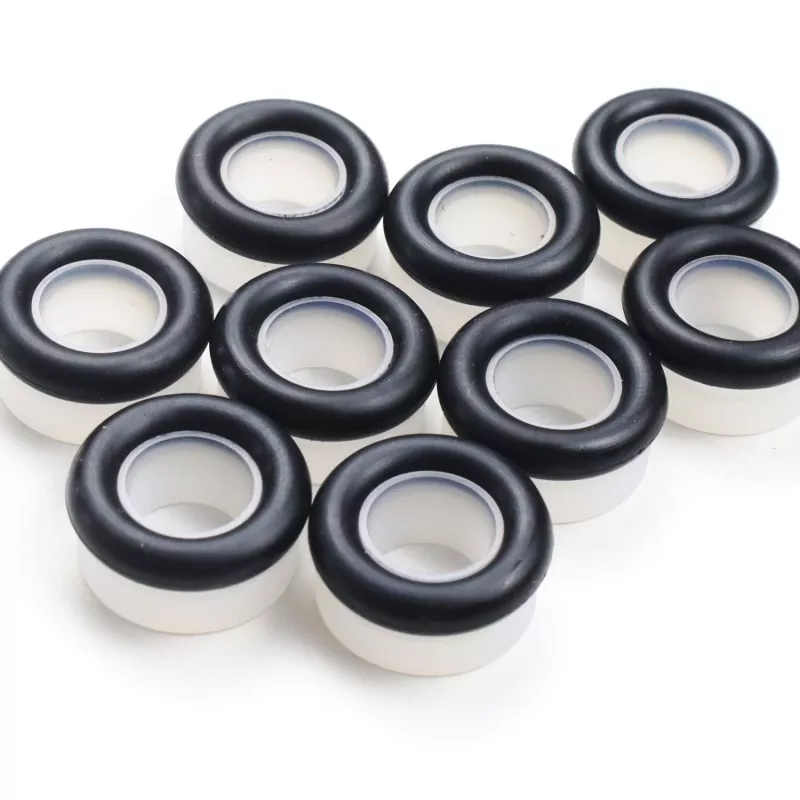

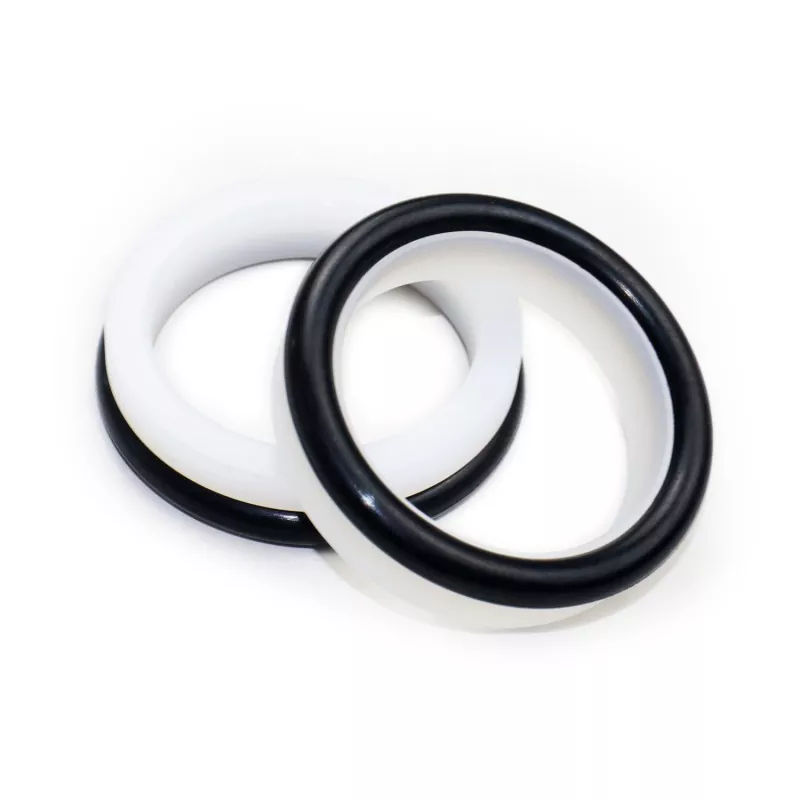

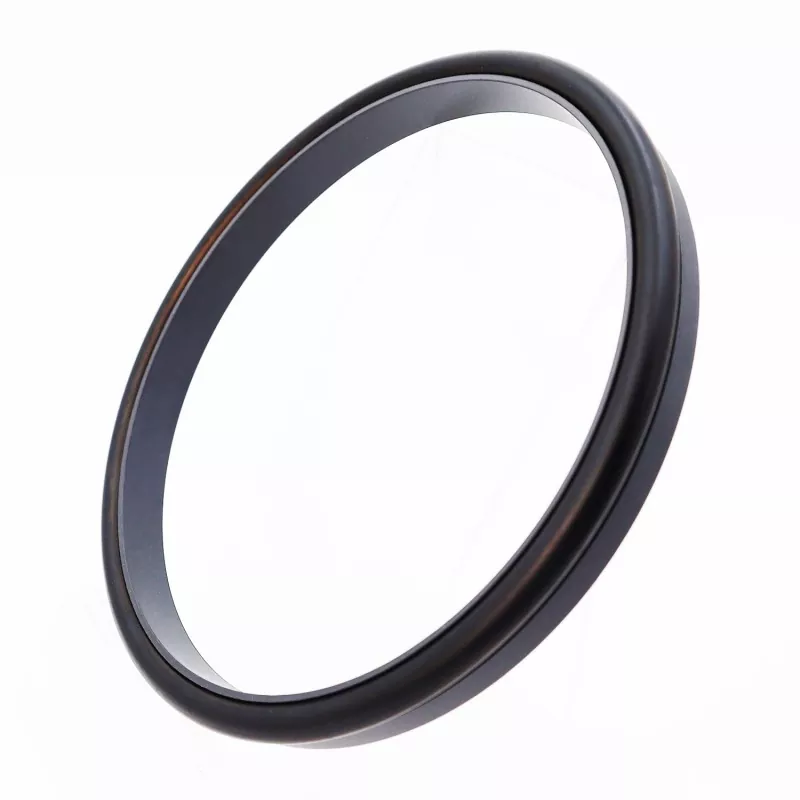

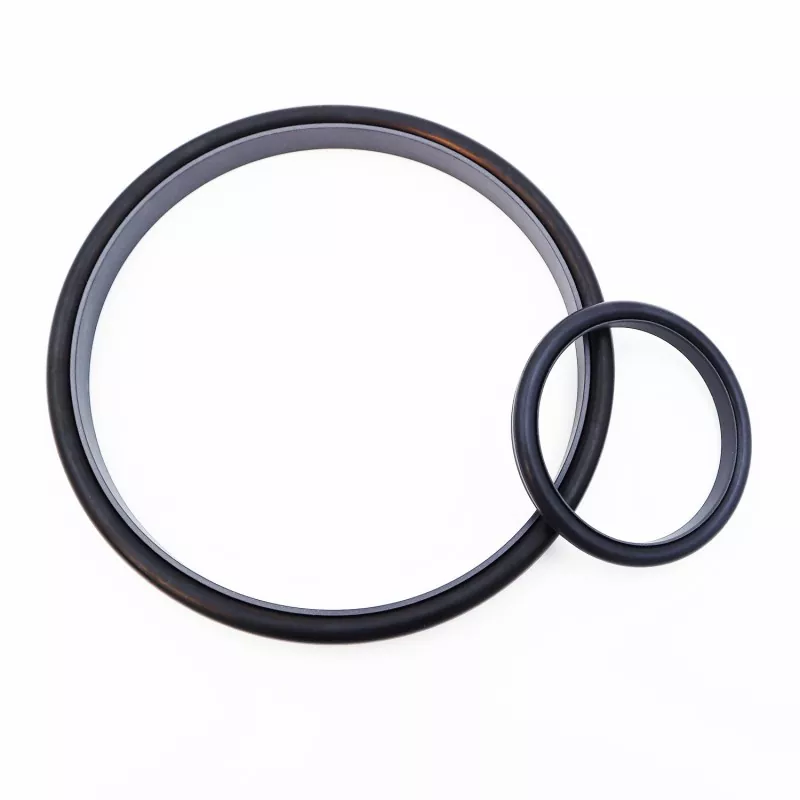

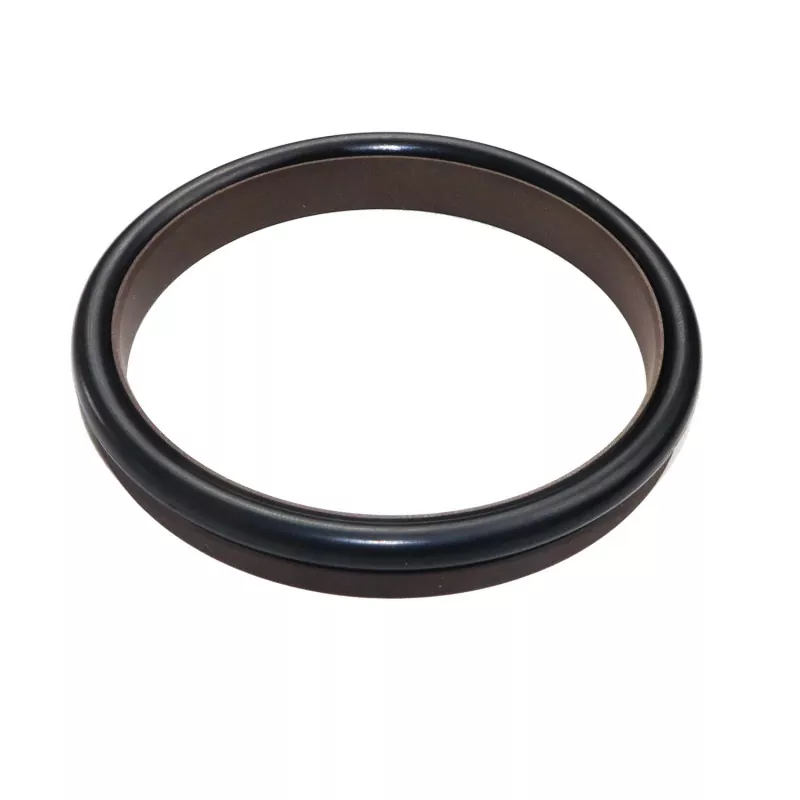

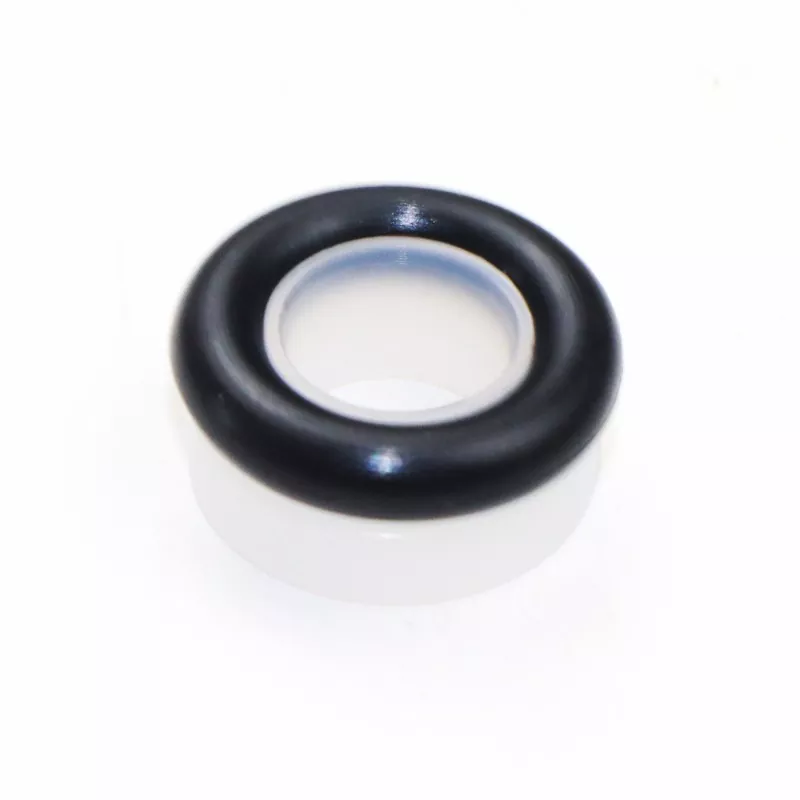

Den forsterkede rettvinklede tetningen (ultrahøyt trykk/hydraulisk trykktetning) består av en forsterket rettvinklet tetningsring laget av PTFE og dets komposittmaterialer, og en O-ring. Den er egnet for ensrettet forsegling i hydraulisk frem- og tilbakegående bevegelse.
Avhengig av typen O-ring som brukes, er den tilgjengelig i RC08- og RC09-seriene (kompatibel med GB1235-seriens O-ringer). På grunn av den optimaliserte tykkelsesdesignen til tetningsringen, fungerer den godt selv i vanntrykk eller andre lavviskøse medier.
Den forsterkede tetningsringens strukturelle design forbedrer også tetningens motstand mot høyt og ultrahøyt trykk. Den er generelt ikke egnet for montering i lukkede spor.
1. Lav friksjon, lav startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, ingen kryp.
2. Lang levetid, egnet for oljefri smøreforsegling.
3. Egnet for forsegling av høytrykks-, ultrahøytrykks- og lavviskositetsmedier som vann.
Ekstreme verdier bør ikke forekomme samtidig.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Media |
|
≤200 |
-35 til +100 (med NBR O-ring) |
≤6 |
Hydraulikkolje, brannsikre væsker (HFA/HFB), gass, etc. |
|
-20 til +200 (med FKM O-ring) |
1. Matchende O-ringmaterialer: R01 Nitril Butadien Rubber (NBR), RO2 Fluorrubber (FKM), etc.
2. Tetningsringmateriale: Standardmateriale PTFE3, andre valgfrie materialer inkluderer PTFE2, PTFE4 og andre høyytelsesmaterialer.

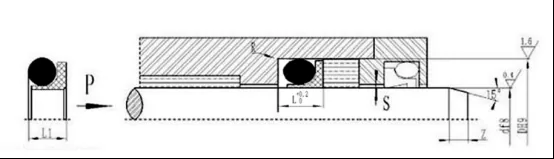

Bestillingsmodell RC08—80x90.2x11.2—PTFE3—R01 Modell-stangdiameter x rillediameter x rillebredde-materialekode
RC08 Spesifikasjoner og parametertabell
Kan produsere produkter i alle størrelser som er oppført i spesifikasjonstabellen
|
Standard df8 RCO8 |
Lett belastning df8 RCO8-Q |
Tung last df8 RC08-Z |
Rille diameter D H9 |
Sporbredde L+0,2 |
Forseglingshøyde L1 |
Avrundede hjørner Rmax |
Radiell klaring Smax |
Chamfer Zmin |
O-ringstråddiameter dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Note:1. Ta kontakt med vårt firma hvis et lukket rillesystem er nødvendig.
2. Trykk > 60MPa, rot H8/f8 tilpasningstoleranse, ultrahøytrykkstetning Smax < 0,05.
