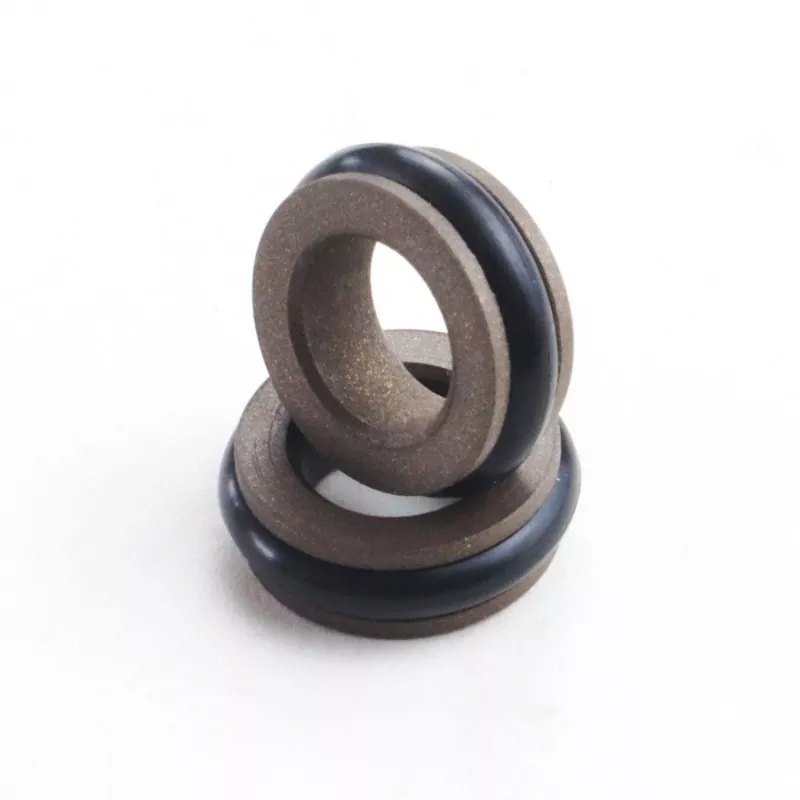

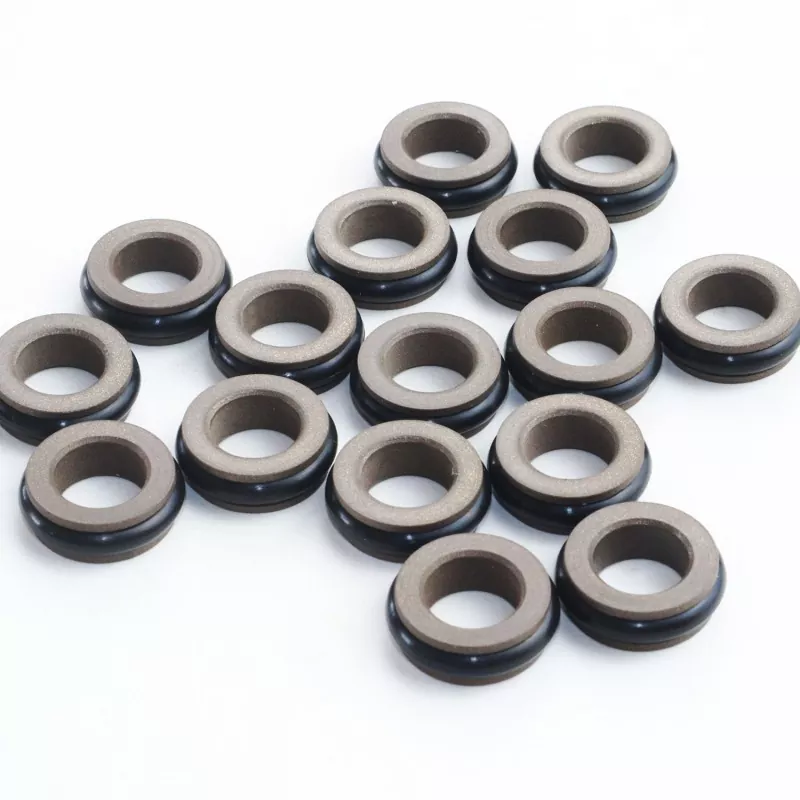

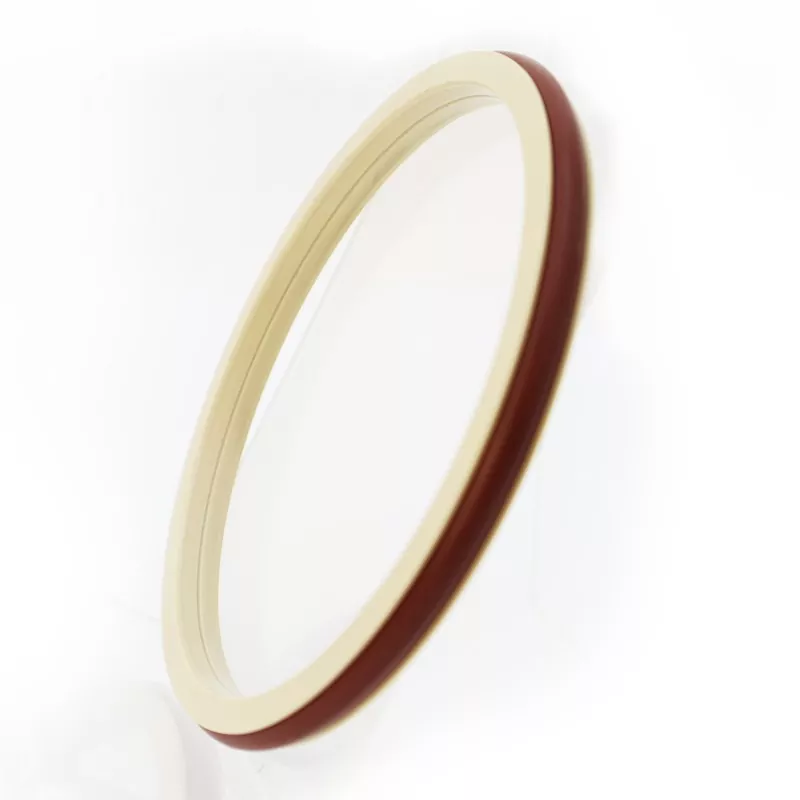

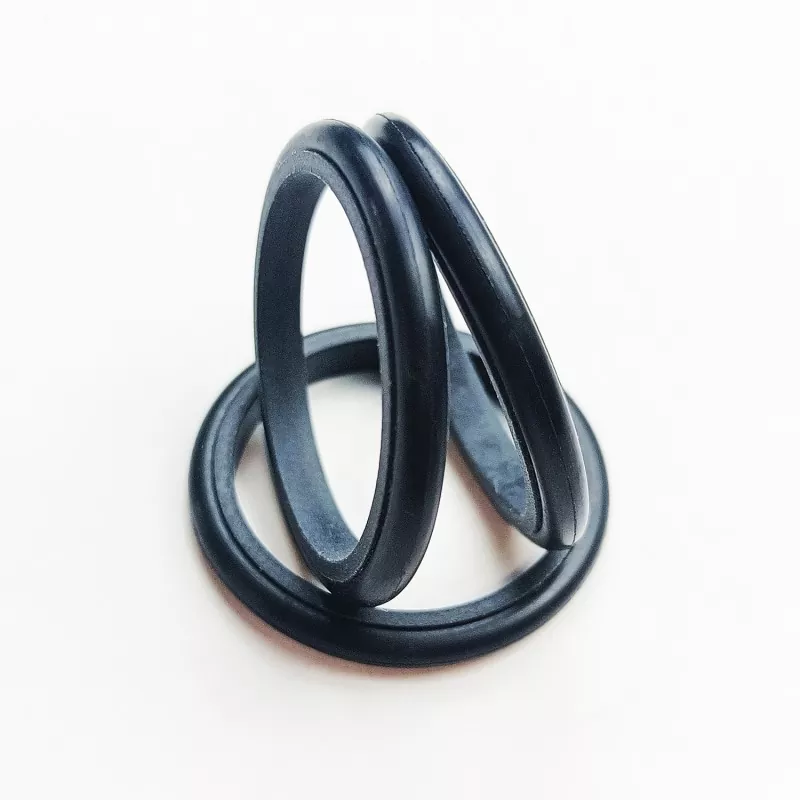

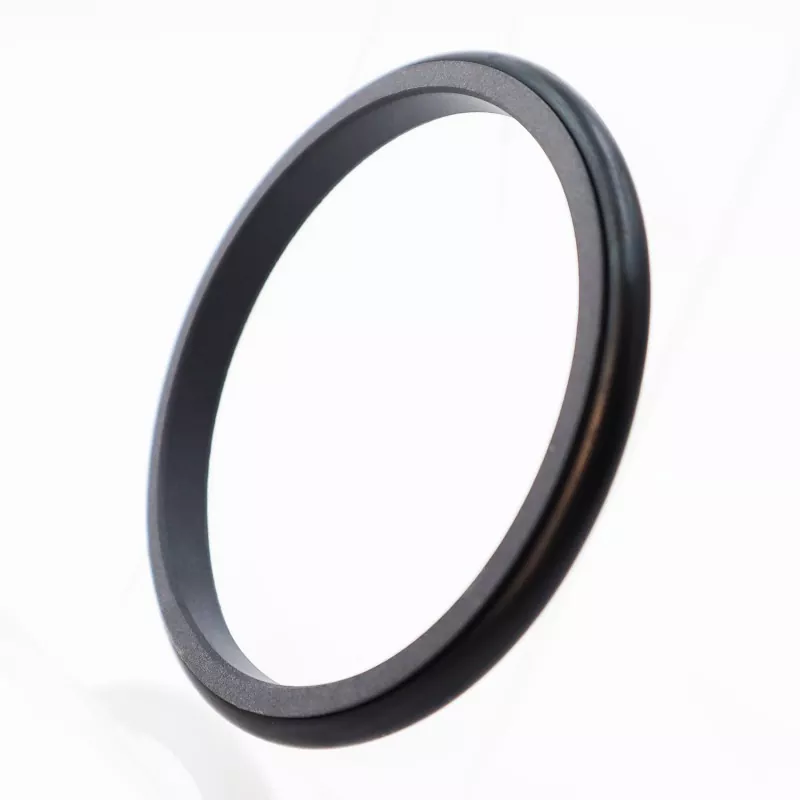

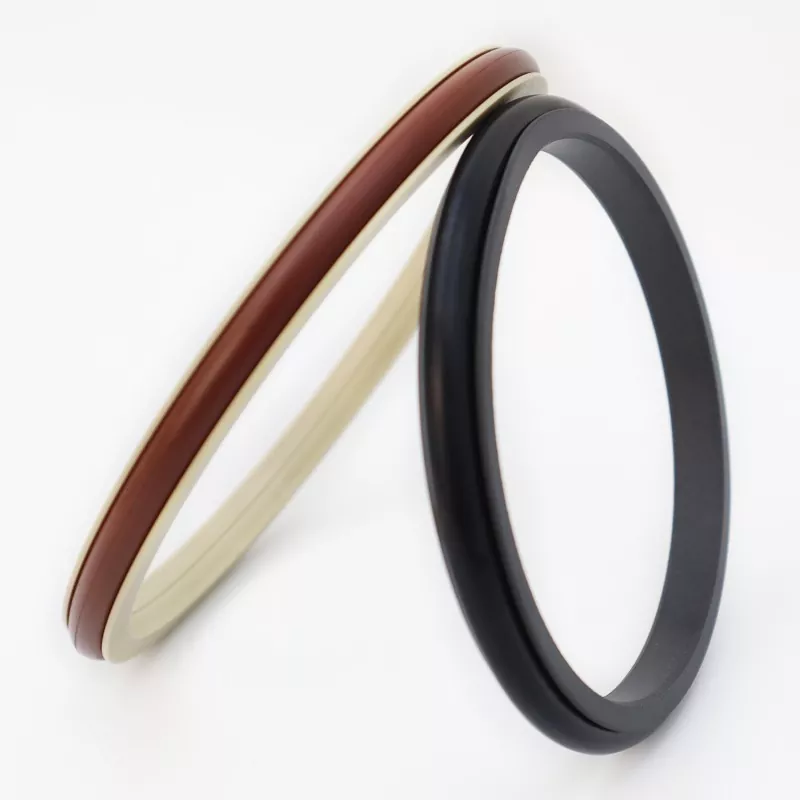

C-type kombinert tetning består av en C-formet tetningsring laget av PTFE og dets komposittmateriale, og en O-ring. Den er egnet for toveis trykkforsegling i både hydrauliske og pneumatiske frem- og tilbakegående bevegelser. Den er tilgjengelig i RC06- og RC07-seriene (kompatibel med GB1235-seriens O-ringer) avhengig av den matchende O-ringen. På grunn av den tynne leppedesignen til tetningsringen, har den god følgekompensasjonsevne, noe som resulterer i utmerket tetningsytelse. Den symmetriske strukturen til C-type-tetningen tillater forsegling under toveis trykk.
1. Egnet for både hydrauliske og pneumatiske applikasjoner.
2. Utmerket tetningsytelse for både høy- og lavtrykksapplikasjoner.
3. Lav friksjon, lav startmotstand, jevn drift, lik dynamisk og statisk friksjon, og ingen krypning.
4. Lang levetid; egnet for oljefri smøretetning.
5. Egnet for toveis trykkforsegling.
Ekstreme verdier bør ikke forekomme samtidig.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Media |
|
≤100 |
-35 til +100 (med NBR O-ring) |
≤6 |
Hydraulikkolje, brannsikre væsker (HFA/HFB), gass, etc. |
|
-20 til +180 (med FKM O-ring) |
1. Matchende O-ringmaterialer: RO1 Nitril Butadien Rubber (NBR), RO2 Fluorrubber (FKM), etc.
2. Tetningsringmateriale: Standardmateriale PTFE3, andre valgfrie materialer inkluderer PTFE2, PTFE4 og andre høyytelsesmaterialer.
Bestillingsmodell RC06-80x89.9x9.2-PTFE3—R01
Modell-stangdiameter x rillediameter x rillebredde PTFE3 - Modifisert PTFE-materialekode R01 O-ringmateriale
Kan produsere produkter i alle størrelser som er oppført i spesifikasjonstabellen.
|

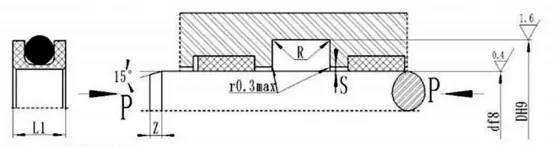

d f8 Standard RC06 |
d f8 Lett RC06-Q |
d f8 Kraftig RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
＜20MPA |
＜40MPA |
|||||||||
|
-- |
4~17,9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Note: 1. For akseldiametre ≤ 70 mm anbefales åpne sportetninger. For installasjon av integrerte (lukkede) sportetninger, se installasjonsveiledningen.
2. For trykk > 40MPa, bør rotområdet Smax for tetningen bruke en H8/f8-tilpasningstoleranse.
Matchende O-ring GB1235 Kan produsere produkter i alle størrelser oppført i spesifikasjonstabellen.
|
Skaftdiameterområde d f8 |
Rille diameter D H9 |
Grøftbredde L+0,2 |
Forseglingshøyde L1 |
Avrundede hjørner Rmax |
Radiell klaring Smax |
Chamfer Zmin |
O-ringstråddiameter d0 |
|
|
＜20MPA |
＜40MPA |
|||||||
|
5-21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Bestillingseksempel RC07—80*90.4*9.8-PTFE3-R01
