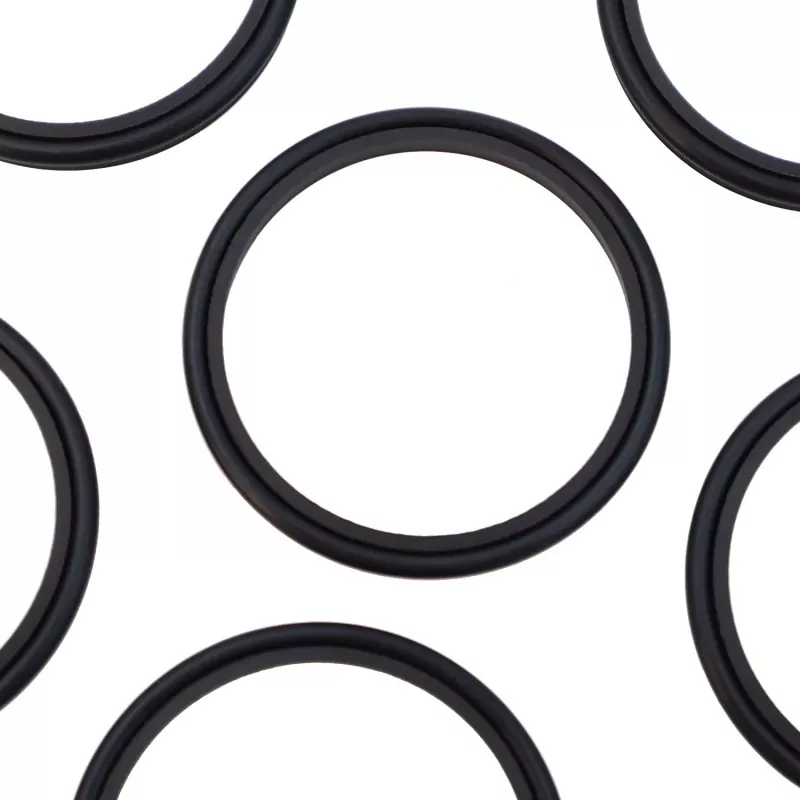

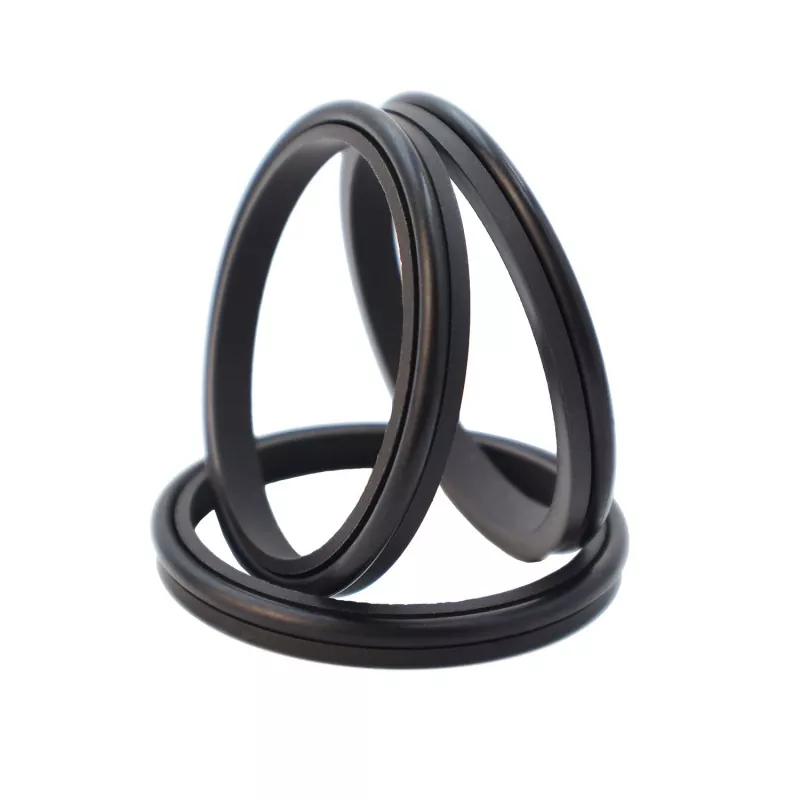

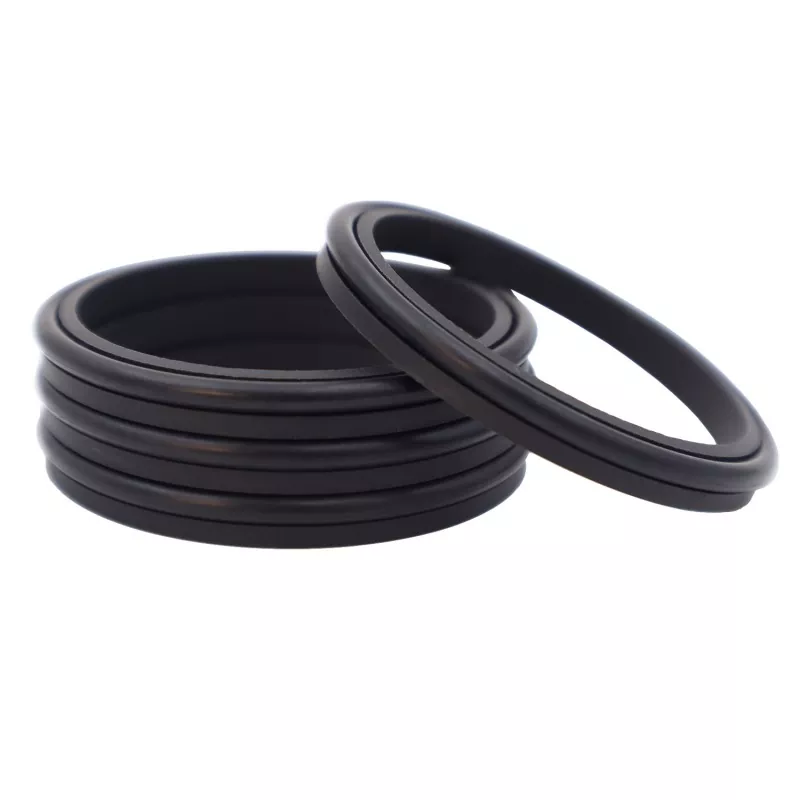

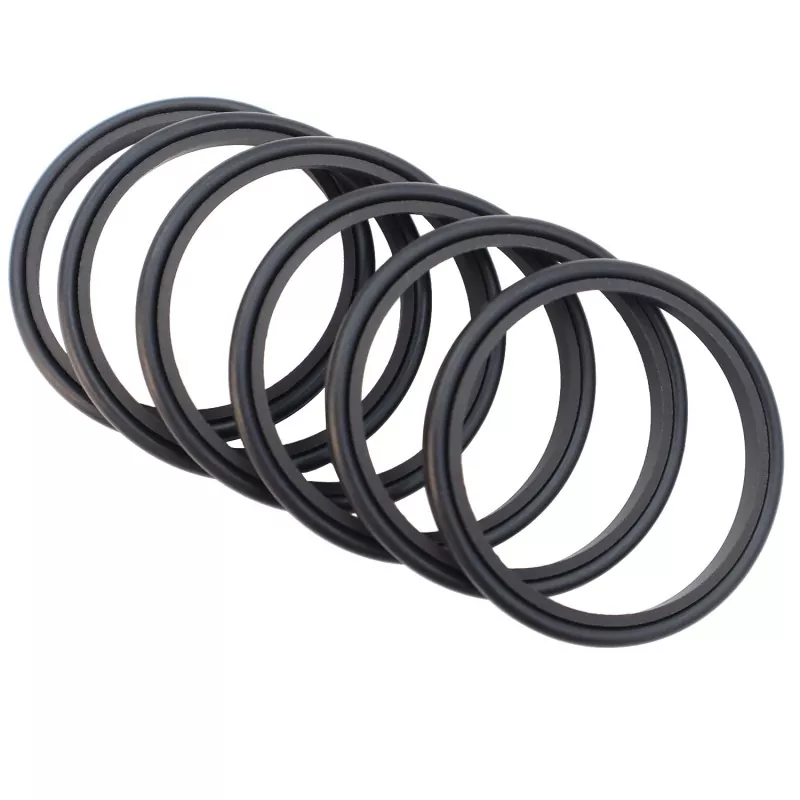

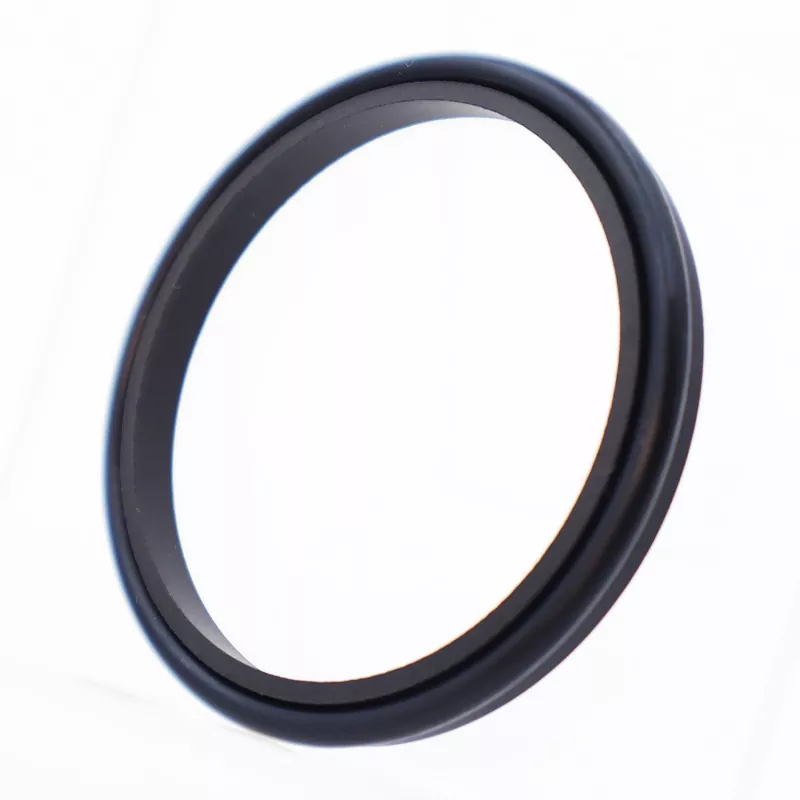

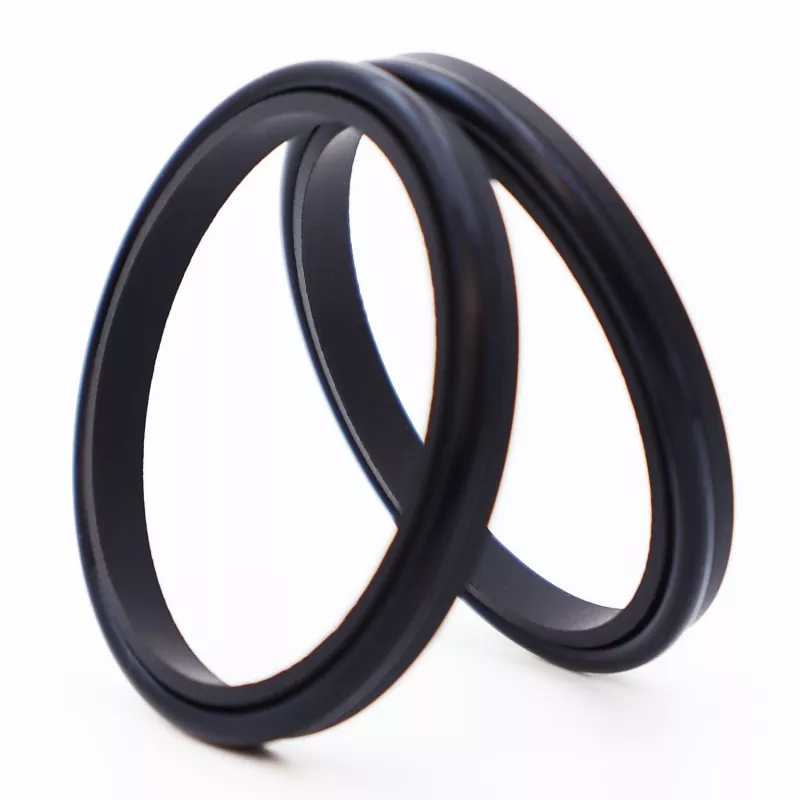

Single Lip Combined Wiper Seal er en enkeltvirkende viskerforsegling som består av en fylt PTFE enkeltleppe viskerring og en gummi O-ring; den fungerer for å skrape bort støv og forhindre systemforurensning. Den er egnet for frem- og tilbakegående, oscillerende eller spiralformede bevegelser.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet m/s |
Media |
|
- |
-35 til +100 (med NBR O-ring) |
6 |
Hydraulikkolje, emulsjon, vann, etc. |
|
-20 til +200 (med FKM O-ring) |
Bestillingsmodell: RCF03—80-PTFE3—R01
RCF03 – Modell | 80 – Skaftdiameter | PTFE3 – Generell modifisert PTFE | R01 – Materialkode for gummikomponenter
Nitrilgummi (NBR) – R01 | Fluorgummi (FKM) – R02
Produktene kan leveres i alle størrelser innenfor det angitte parameterområdet.
|

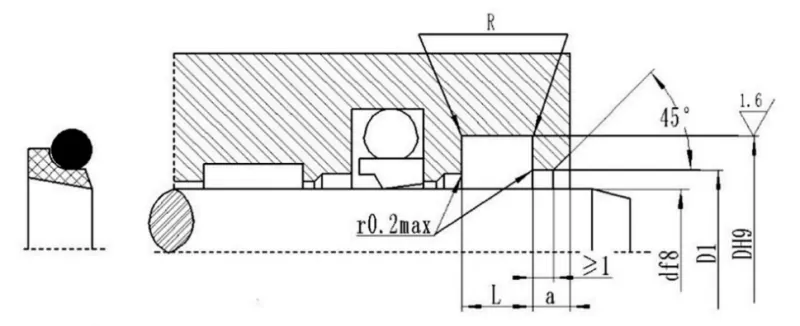

Skaftdiameterområde d f8 |
Rille diameter D H9 |
Sporbredde L+0,2 |
Klaringshulldiameter D1 H11 |
Fri åpningsbredde a ≥ |
Hjørneradius R≤ |
O-ring Tverrsnittsdiameter gjøre |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
