Element med høyt trykkforsegling

Vårt høytrykksforseglingsguideelement har et rikt utvalg av typer.

Støttring er en viktig grunnleggende komponent i hydraulisk sylinder. Ruichen Seal har med hell utviklet klutforsterket fenolstøttering (BELT) for å overholde utviklingen av internasjonal glidende ring kombinert tetning og myk støttestruktur. Etter mange års praksis overstiger kvaliteten av lignende utenlandske produkter og har blitt godt mottatt av brukere. Ytelsesbordet kan brukes til referanse.

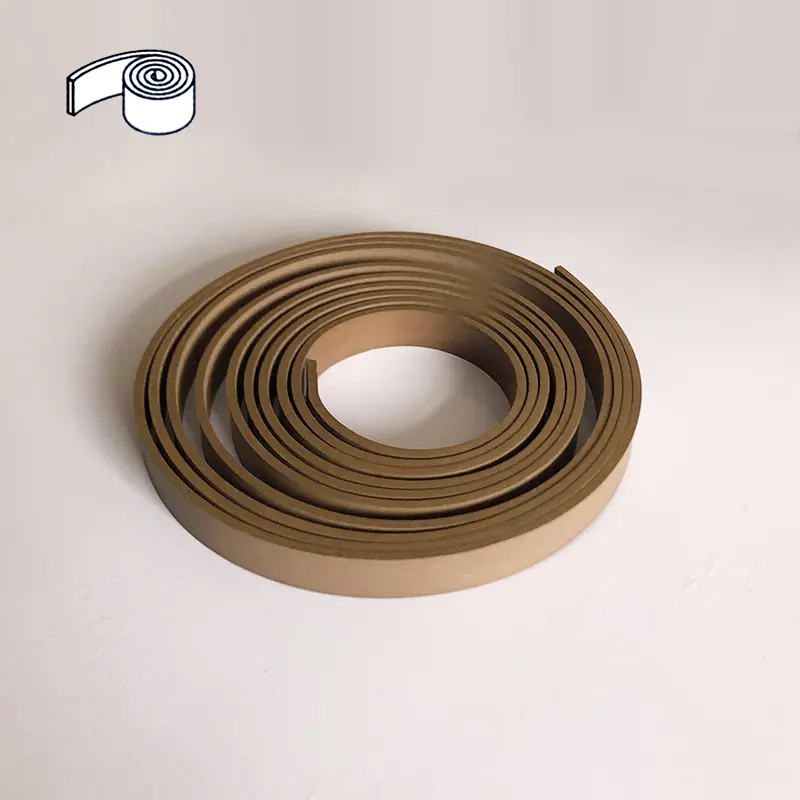

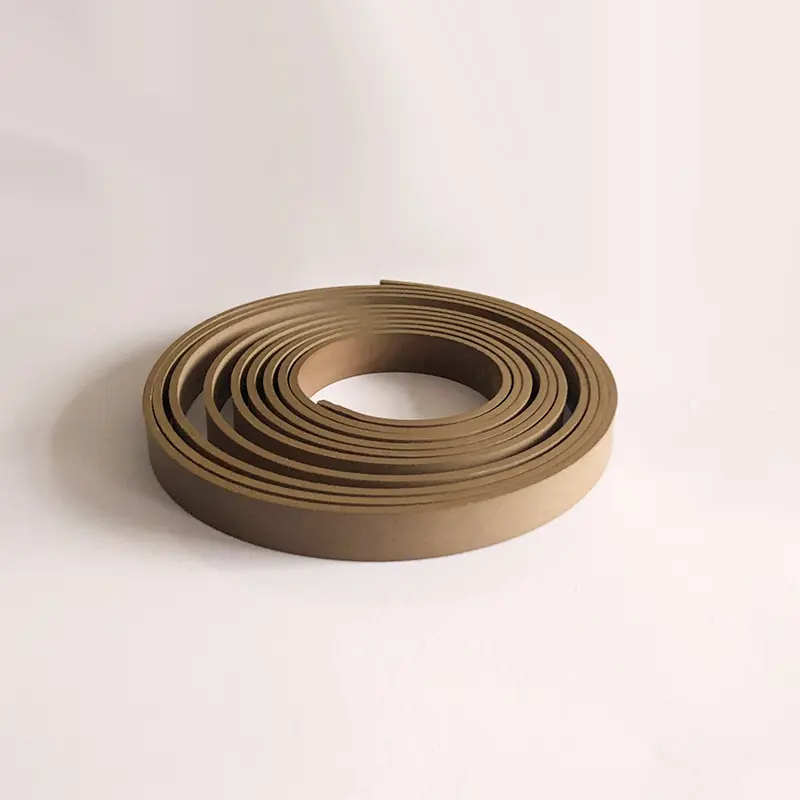

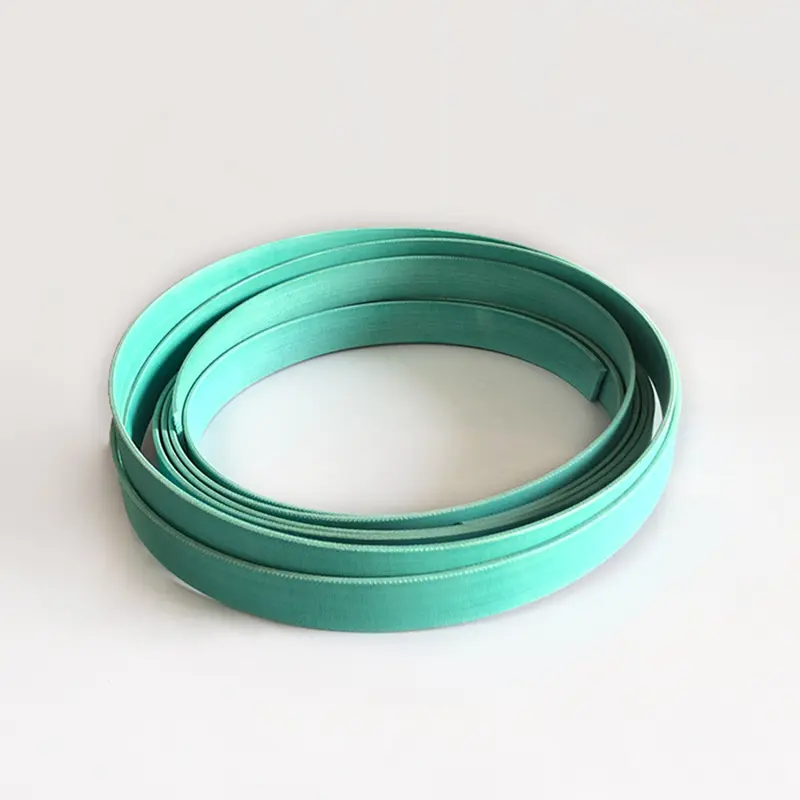

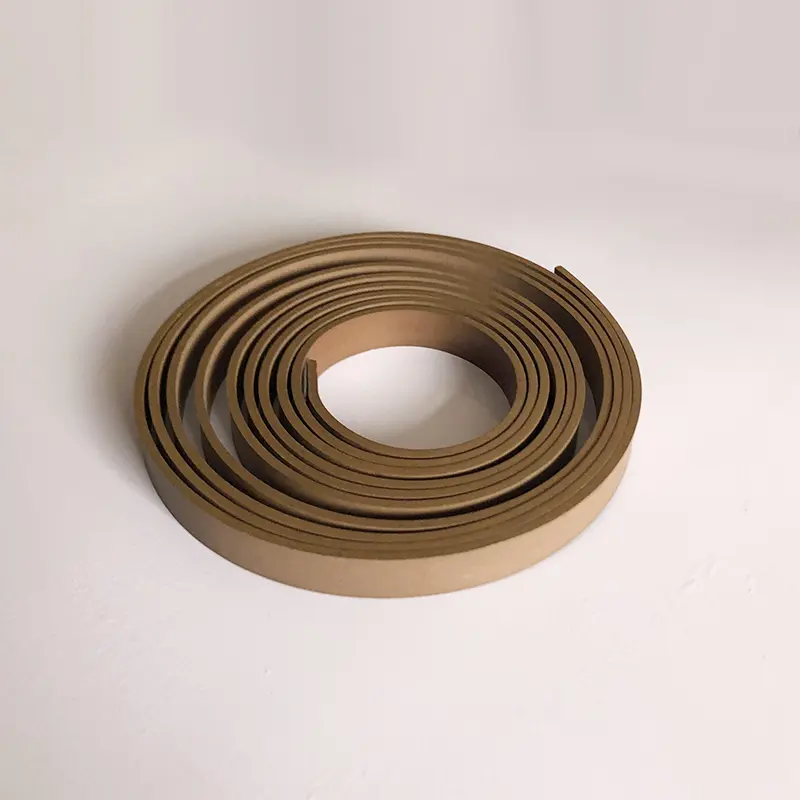

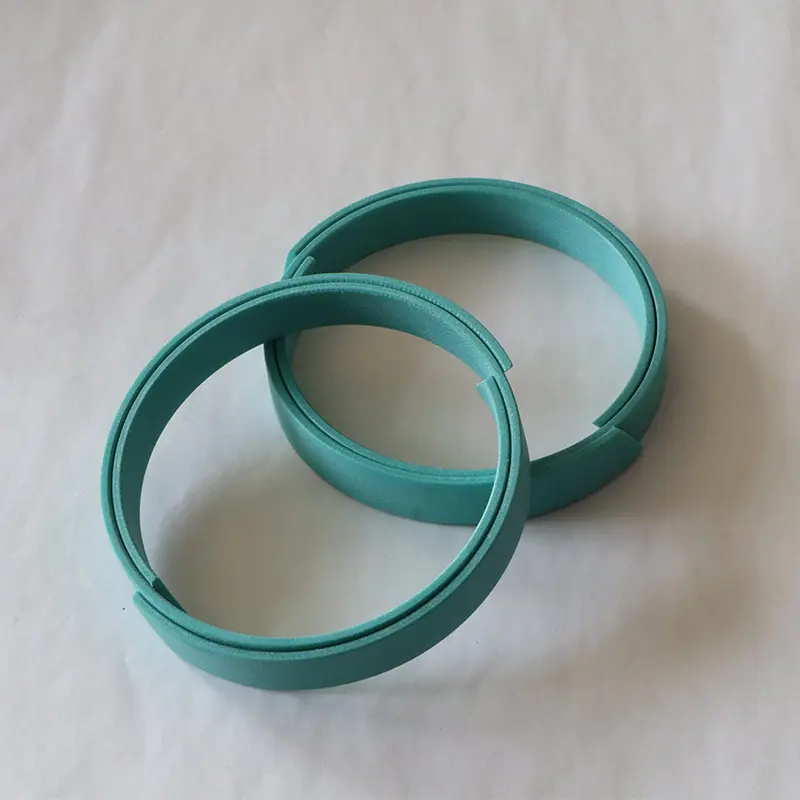

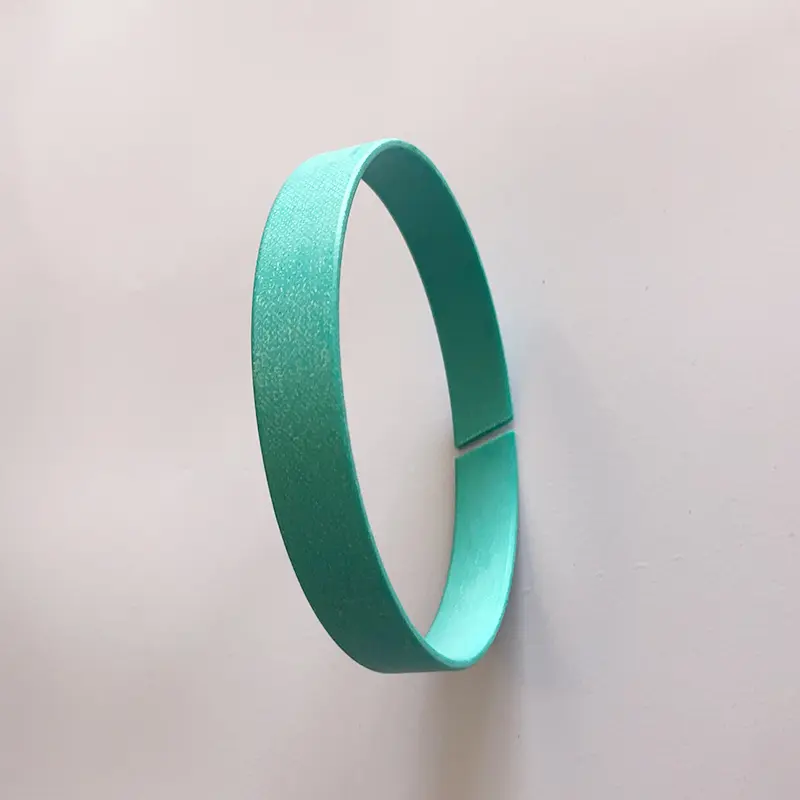

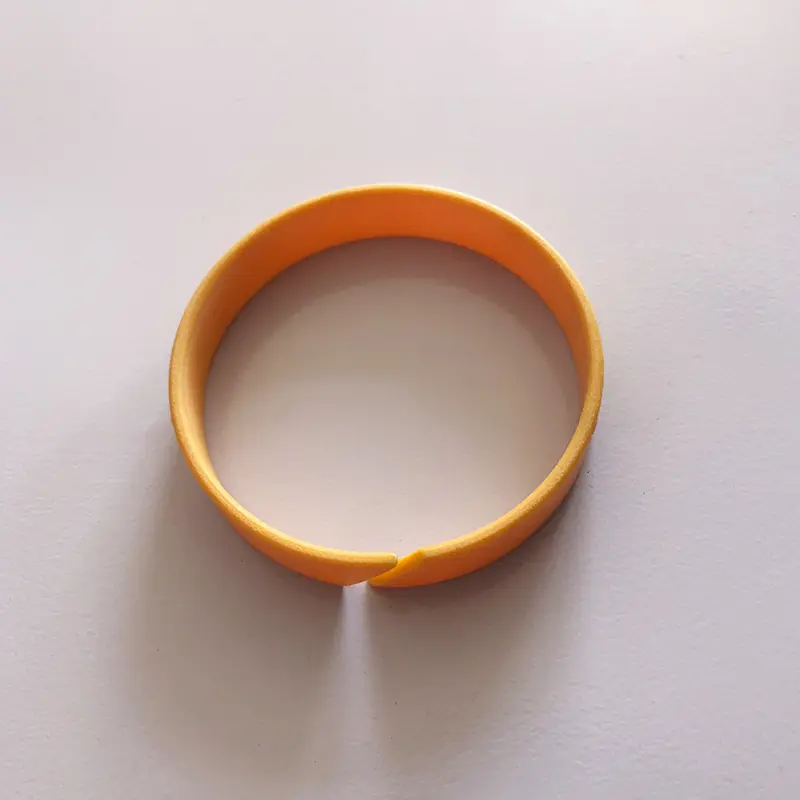

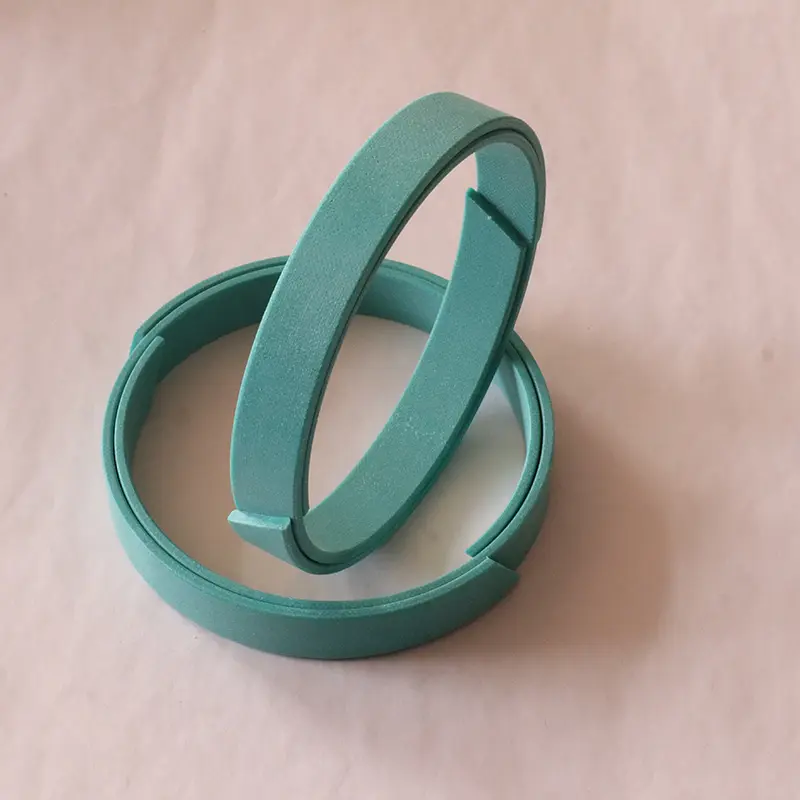

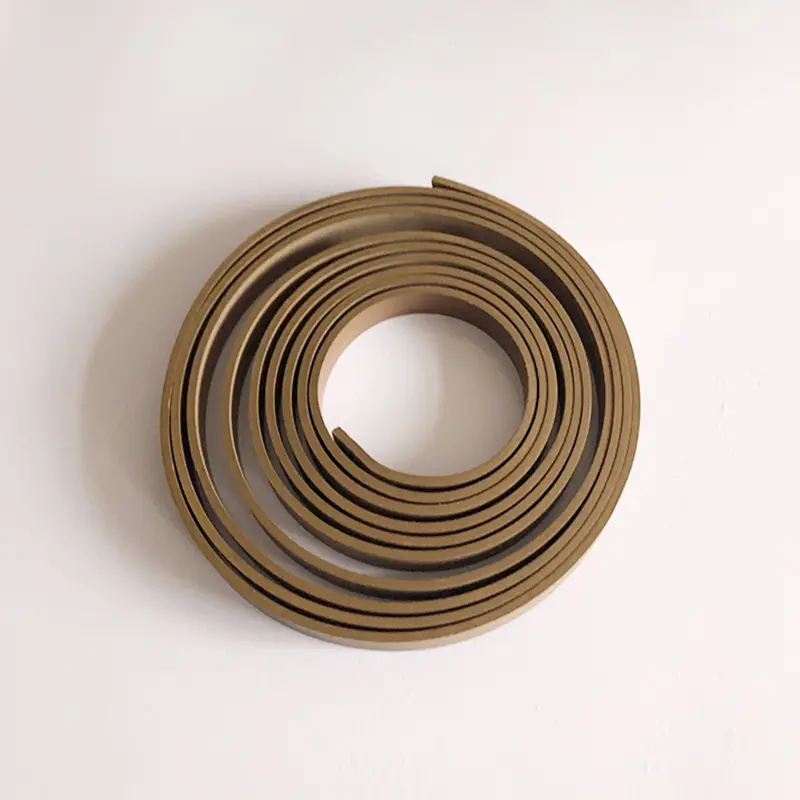

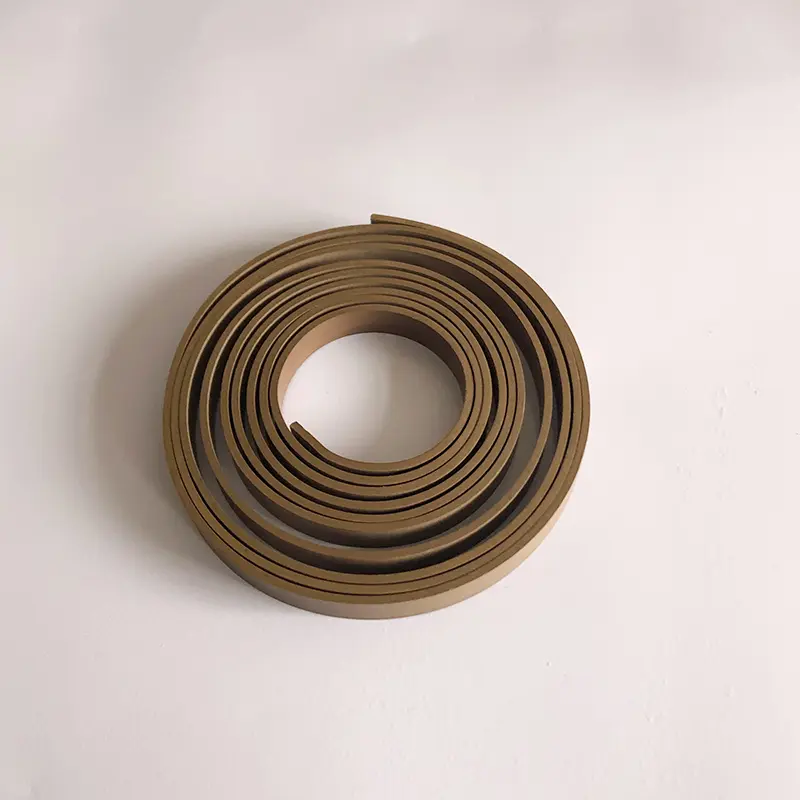

Når det gjelder guidebelte, tilfører RC1081 forsterket polytetraetylenveiledningsbelte bronsepulver til PTFE, etc., med høy lastbærende, lav slitasje, lav friksjon og ingen krypende egenskaper; RC1082 klutforsterket fenolguide belte vedtar fenolsk-forsterket materiale, og dets radiale lastbærende kapasitet er bedre enn for PTFE-guidebeltet. Begge leveres i ruller, som er enkle å kutte og installere, og kan unngå metallkontakt. RCS og RCT -guide ringer brukes til henholdsvis stempelstang og stempel.

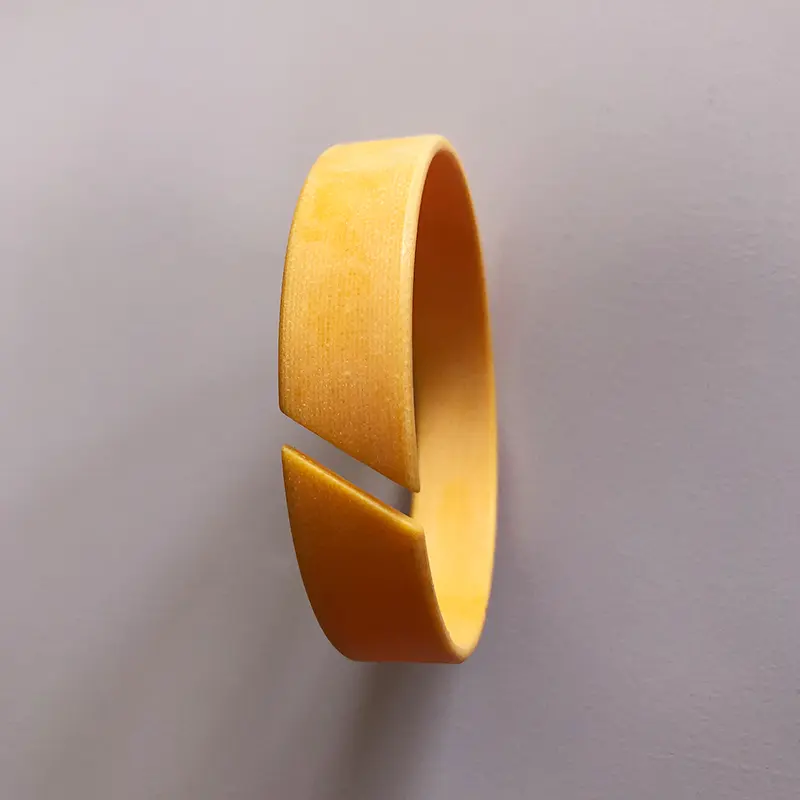

Slitasje-resistente ringer har funksjonen som nøyaktig å lede stempelet eller stempelstangen i den hydrauliske sylinderen og absorbere radialkraft, som kan forhindre metallkontakt. Sammenlignet med metallklæringer, har ikke-metalliske slitasjeringer fordelene med slitestyrke, unngå metallkontakt, undertrykker vibrasjoner, tillater større radial clearance, enkle spor og enkel installasjon og lave vedlikeholdskostnader. De er mye brukt. Blant dem er tøyforsterkede fenol- og PTFE-guide-ringer tilgjengelige i skjæring på stedet og klare til å bruke.

Når det gjelder guidehylser, brukes GFAI til stempelstenger, med støttende, guiding og støvtett funksjoner; GFI brukes også til stempelstenger, og spiller en støttende og veiledende rolle; GFA brukes til stempler, og gir støtte og veiledning. Disse produktene hjelper hydrauliske sylindere med å fungere stabilt i alle aspekter.

Produktfunksjoner og applikasjoner:

Bestillingseksempel:

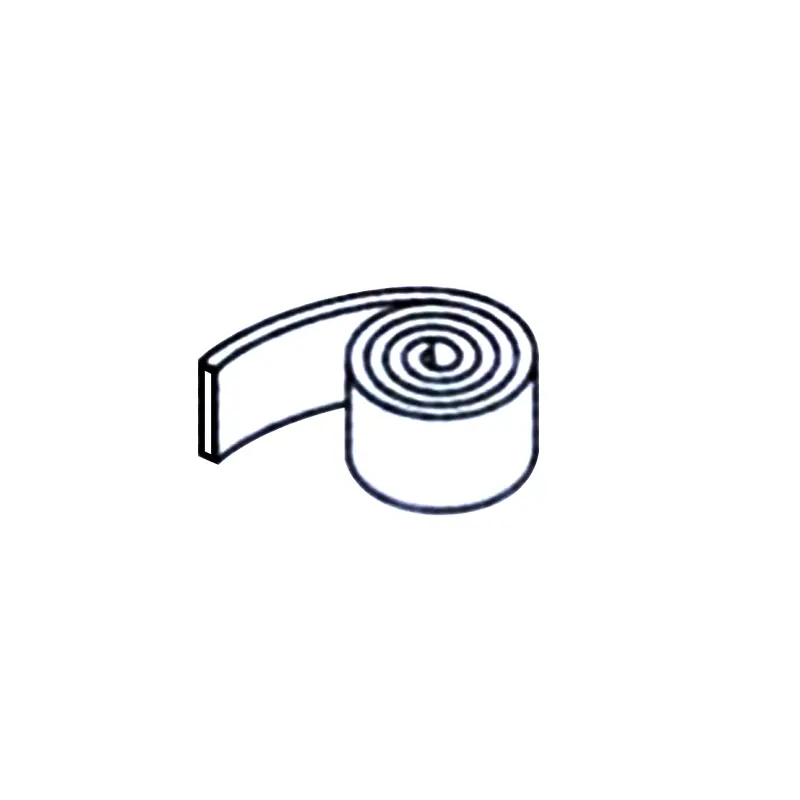

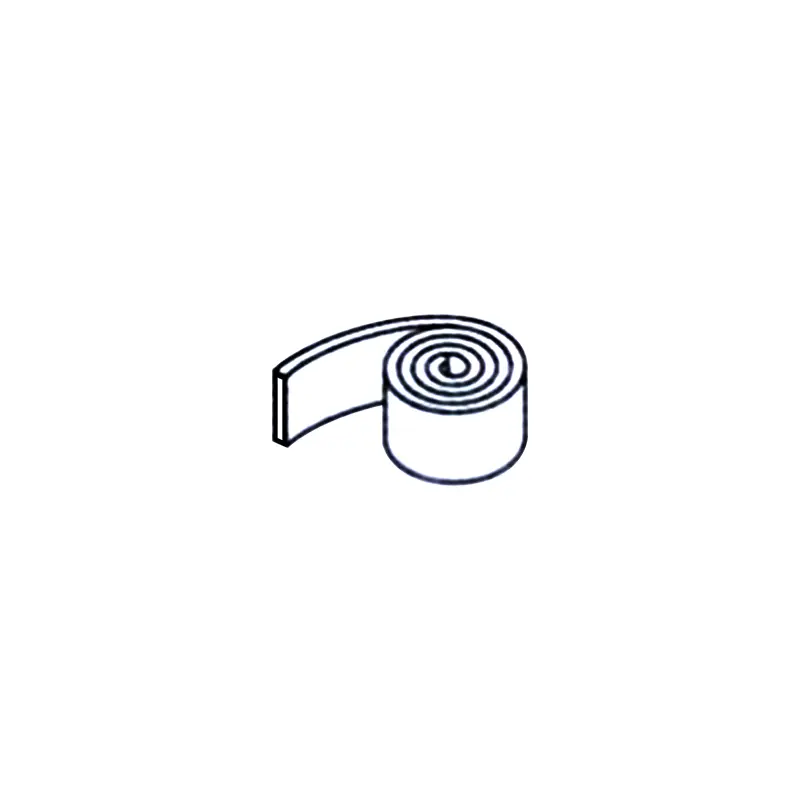

PTFE Guide Tape Ordering Eksempel RC1081-9.7x2.5

Fenolskuide-båndbestillingseksempel RC1082-9.7x2.5

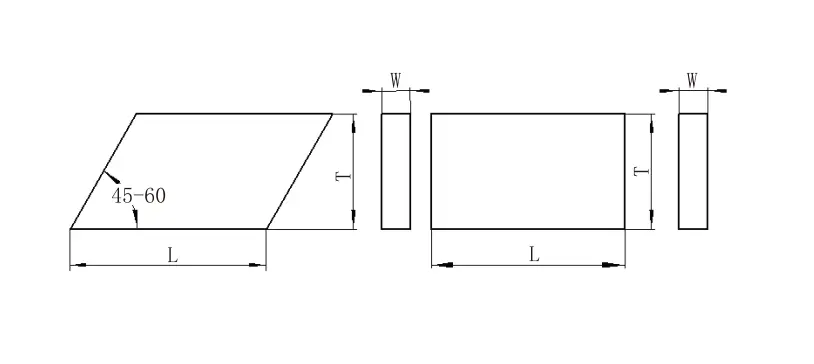

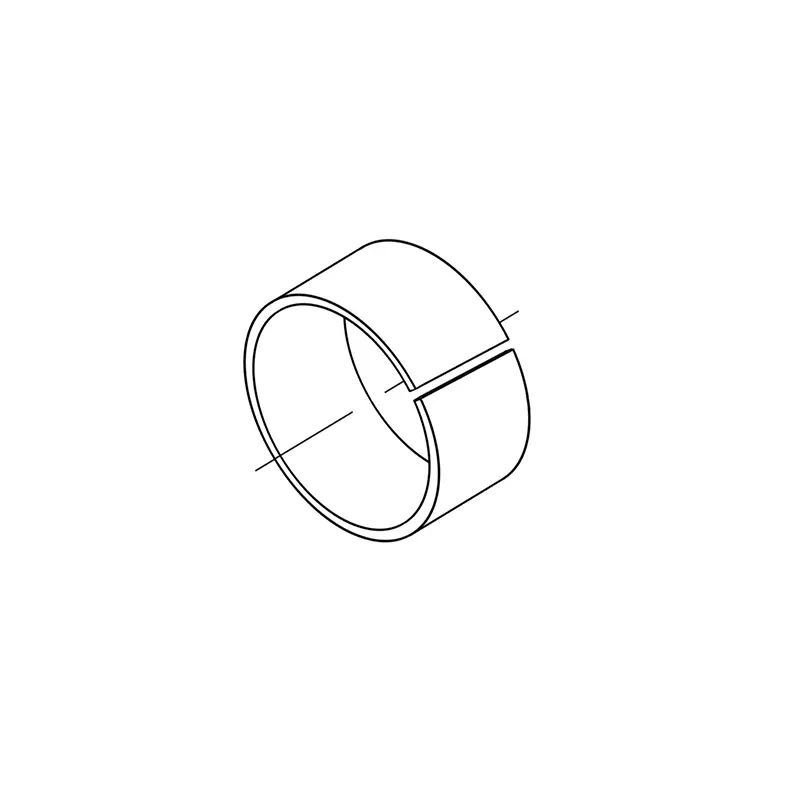

Kuttelengdeberegning

For aksel: L = 3,1 (D+W) for hull: L = 3,1 (D-W)

L --- Ringlengde D --- Skaftdiameter D --- Hulldiameter W --- Ringtykkelse Z --- Kutt klaring

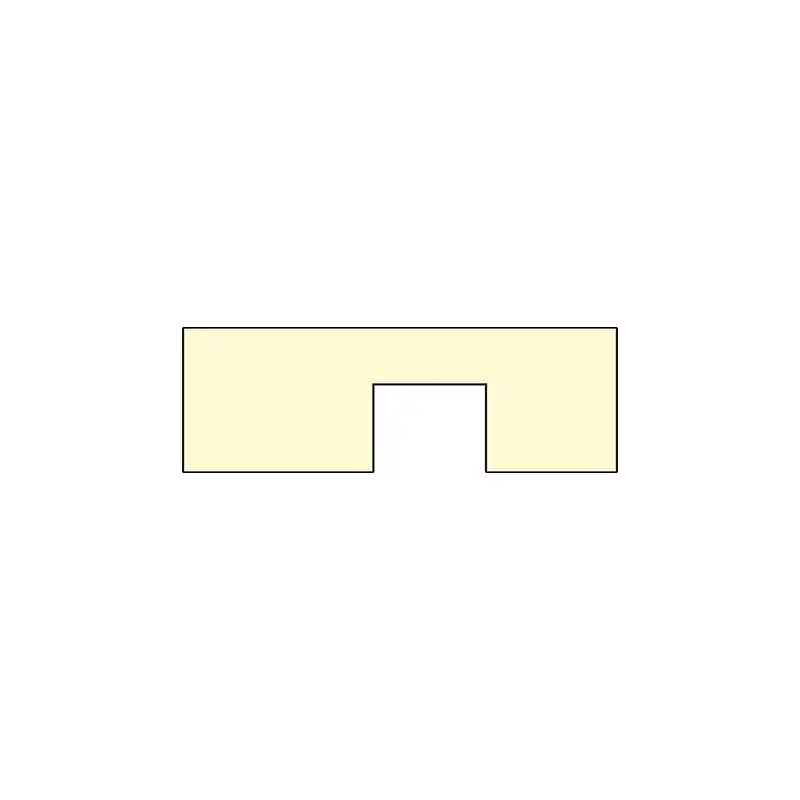

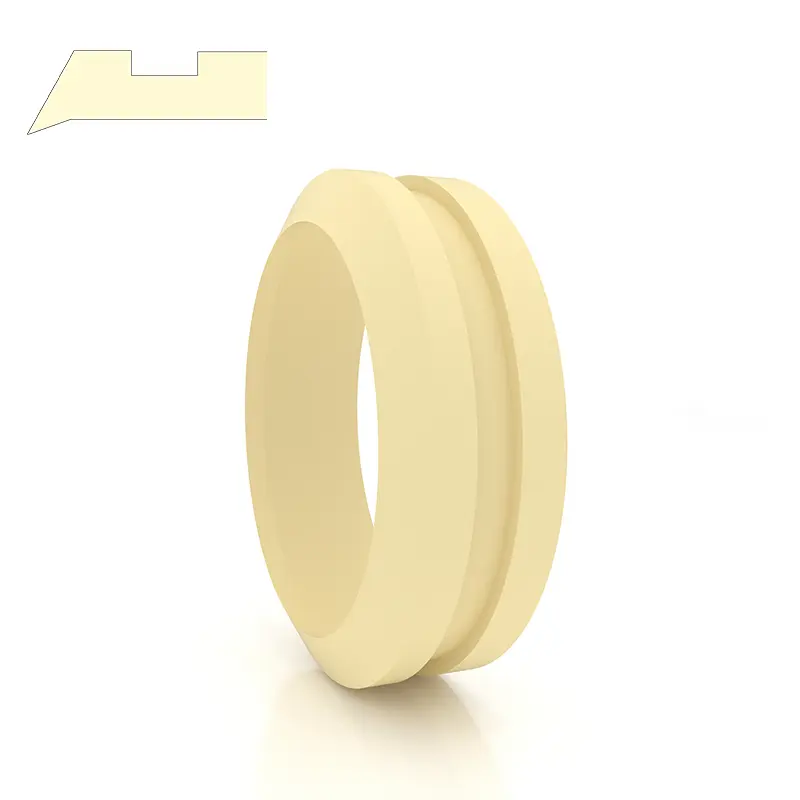

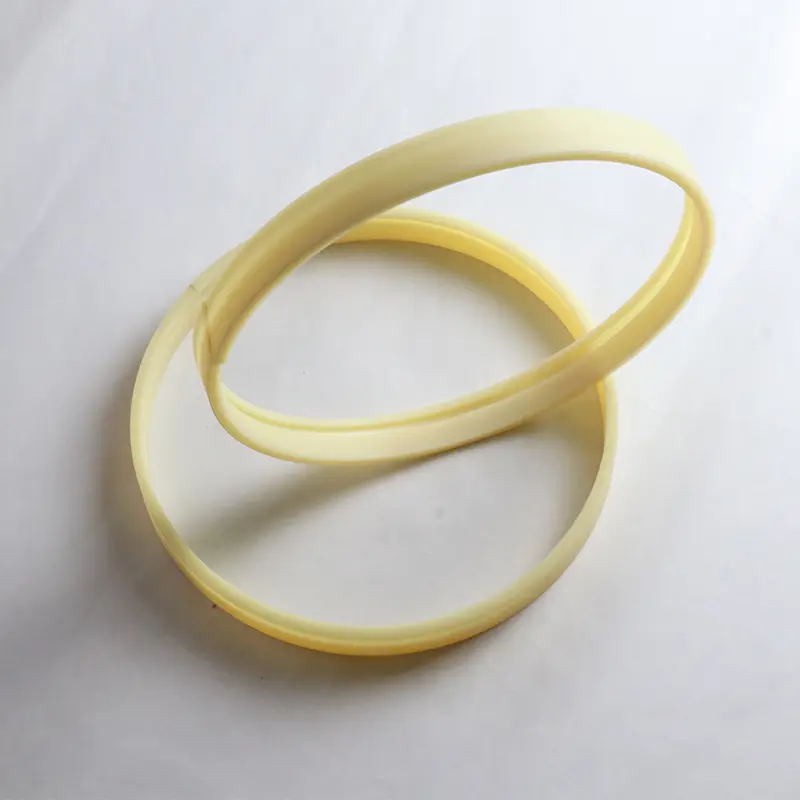

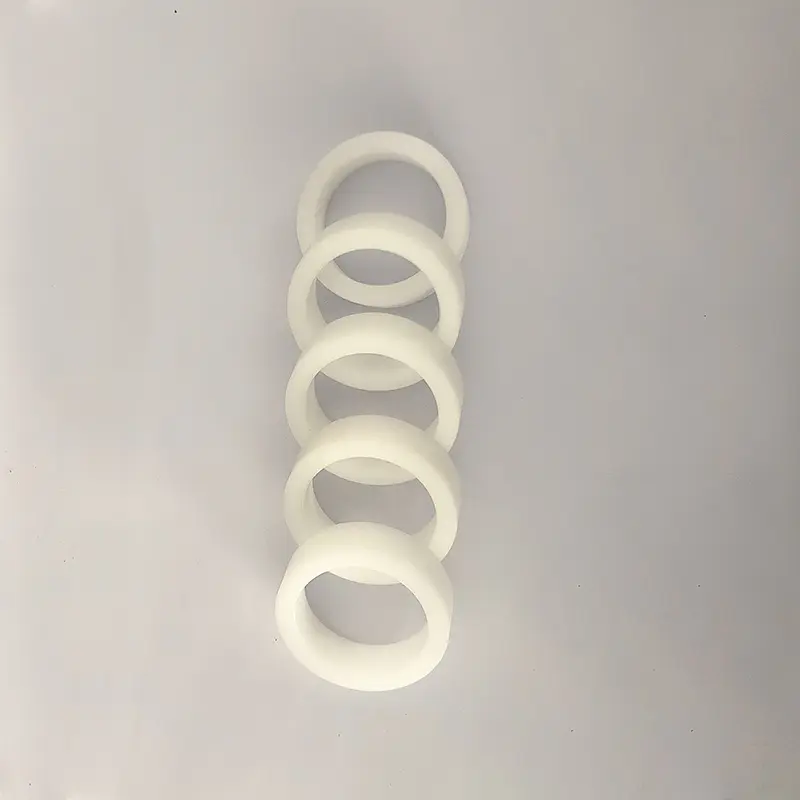

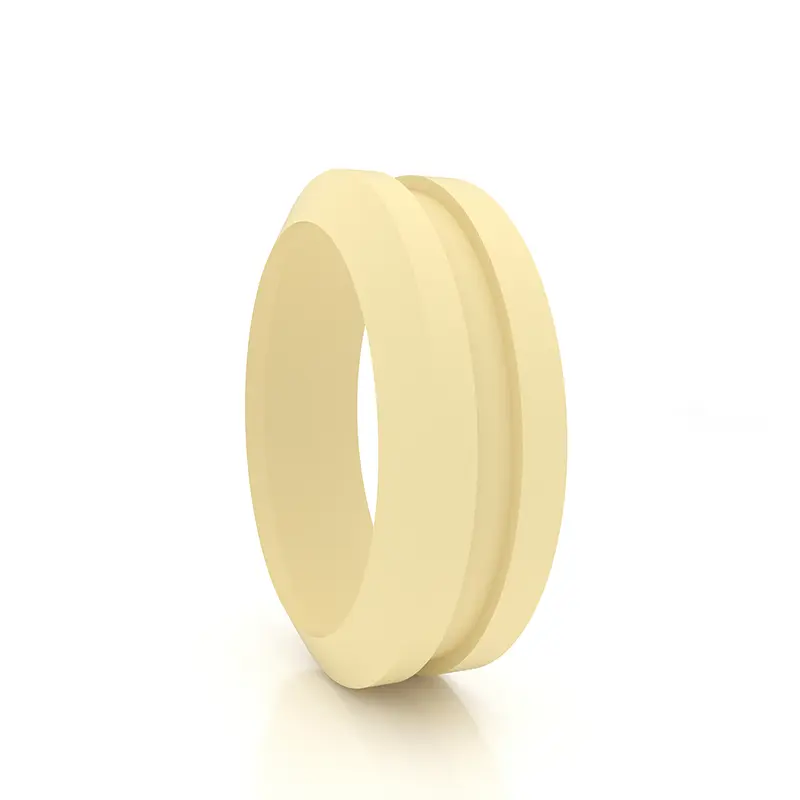

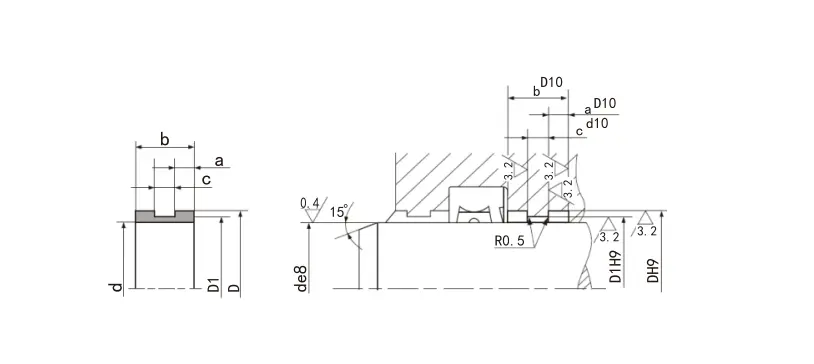

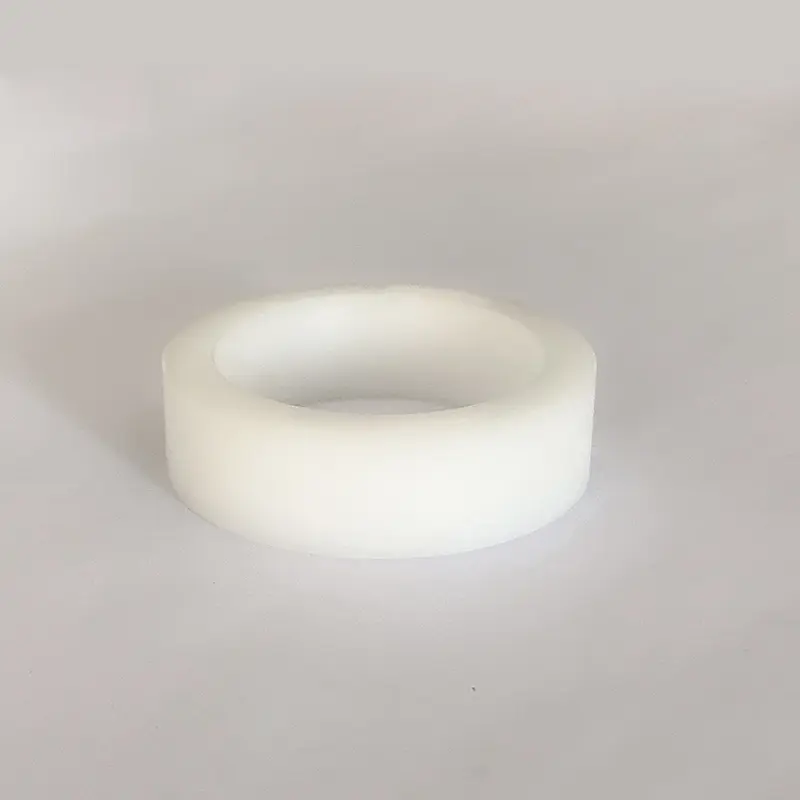

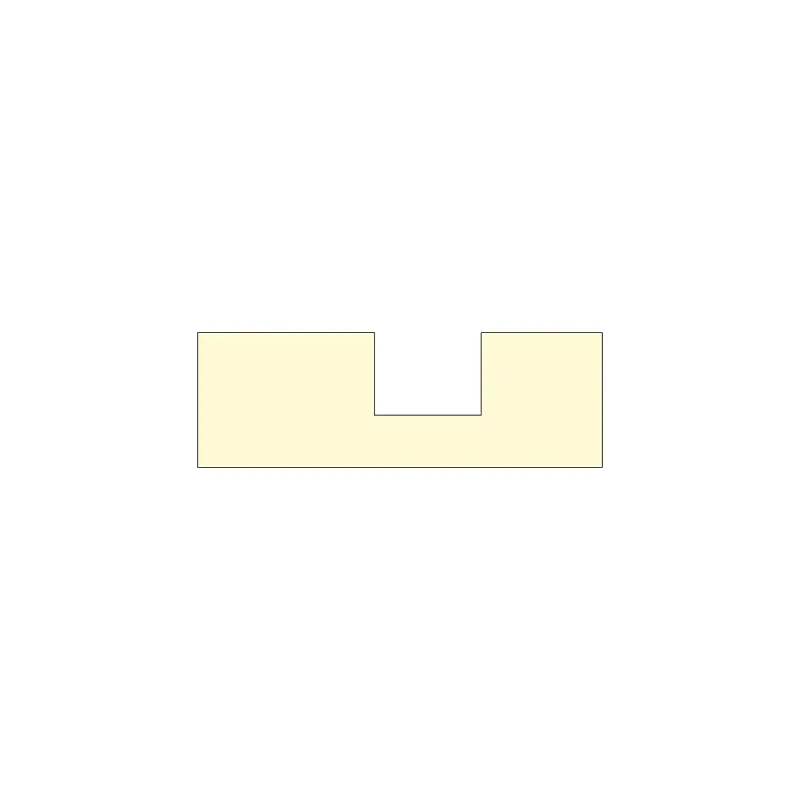

Guidehylse GFAI

1. Ytelse og bruk: Guidehylse GFAI er en guidehylse for stempelstang, som støtter og guider stempelstangen og har støvtett funksjon.

2. Materiale: Nylon PA, Polyoxymethylene POM og polytetrafluoroetylen PTFE.

3. Arbeidsforhold: Arbeidstemperatur: -55 ～+225 ℃ (PTFE brukes over 120 ℃).

4. Design Standard: Når du designer og velger, se FAI -serien med sulteselskap.

5. Merkings- og bestillingsmetode: Guidehylse GFAI er merket med ordrenummer, eksempel: GFAI-0600PTFE

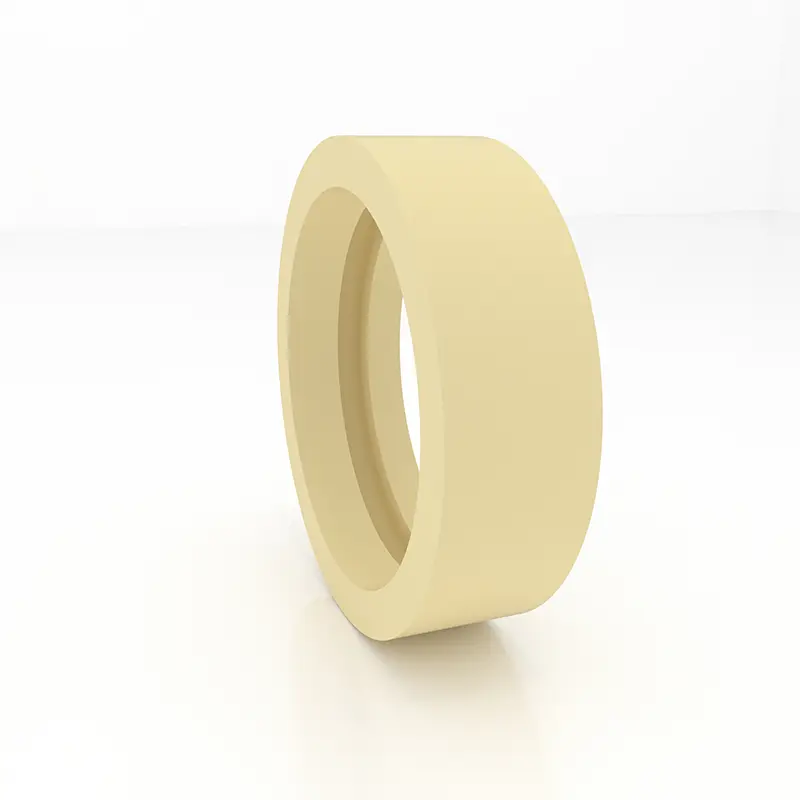

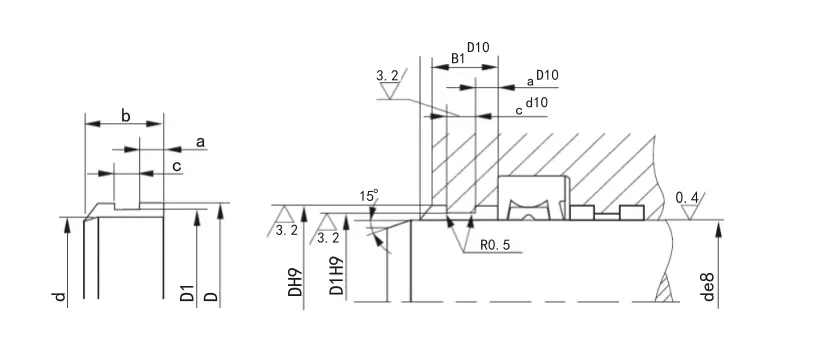

Guidehylse GFI

1. Ytelsen og bruk: Guidehylse GFI er en guidehylse for stempelstang, som støtter og guider stempelstangen.

2. Materiale: Nylon PA, Polyoxymethylene POM og Polytetrafluoroethylene PTFE.

3. Arbeidsforhold: Arbeidstemperatur: -55 ~+255 ℃ (PTFE brukes over 120 ℃)

4. Designstandard: Når du designer og velger, se Hungers FI -serie.

5. Merkings- og bestillingsmetode: Guidehylse GFI er merket med ordrenummer, eksempel: GFI-0360PA

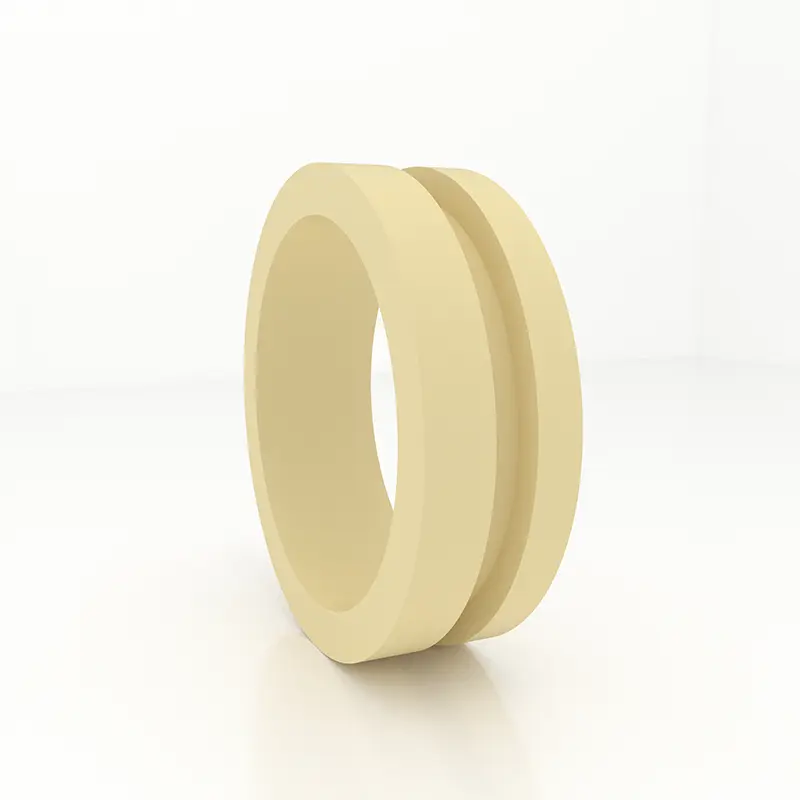

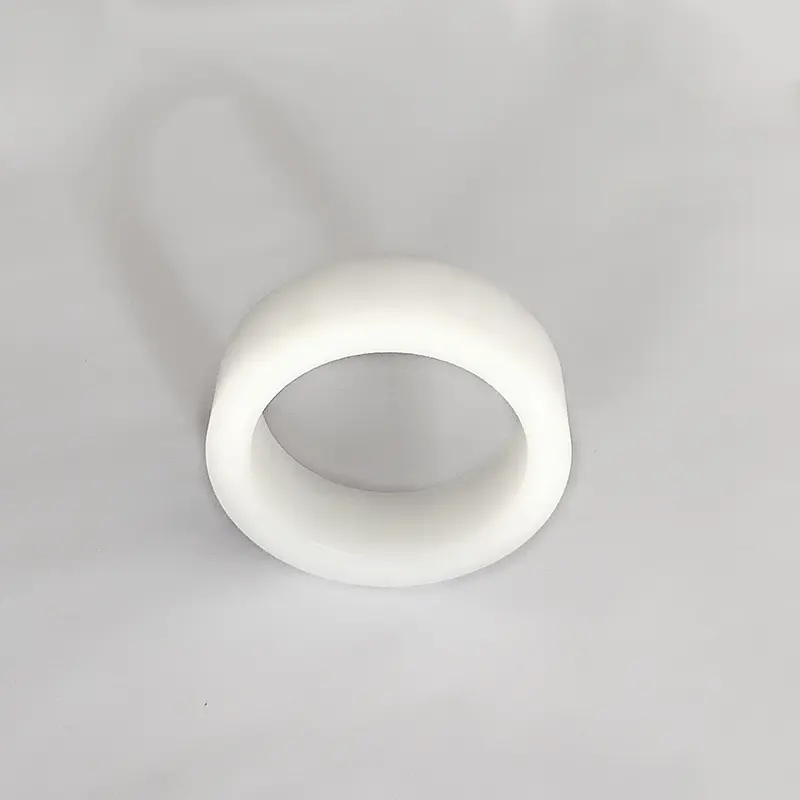

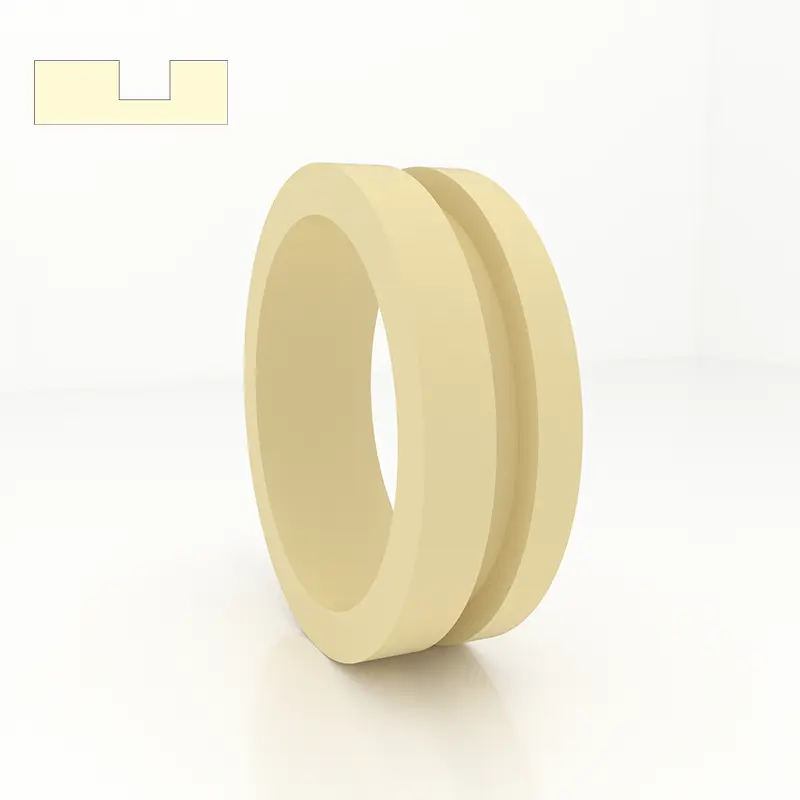

Guidehylse GFA

1. Ytelse og bruk: Guidehylse GFA er en guidehylse for stempel, som støtter og guider stempelet.

2. Materiale: Nylon PA, Polyoxymethylene POM og Polytetrafluoroethylene PTFE.

3. Arbeidsforhold: Arbeidstemperatur: -55 ~+255 ℃ (PTFE brukes over 120 ℃)

4. Designstandard: Når du designer og velger, se Hungers FA -serie.

5. Merkings- og bestillingsmetode: Guidehylse GFA er merket med ordrenummer, eksempel: GFA-0560PA

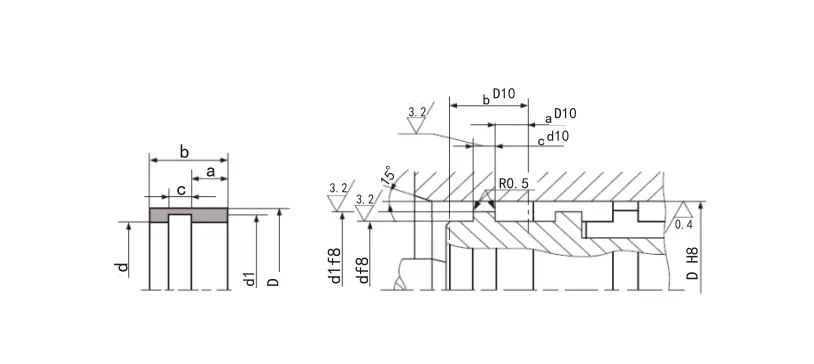

6. Strukturell enhet:

Spesifikasjoner:

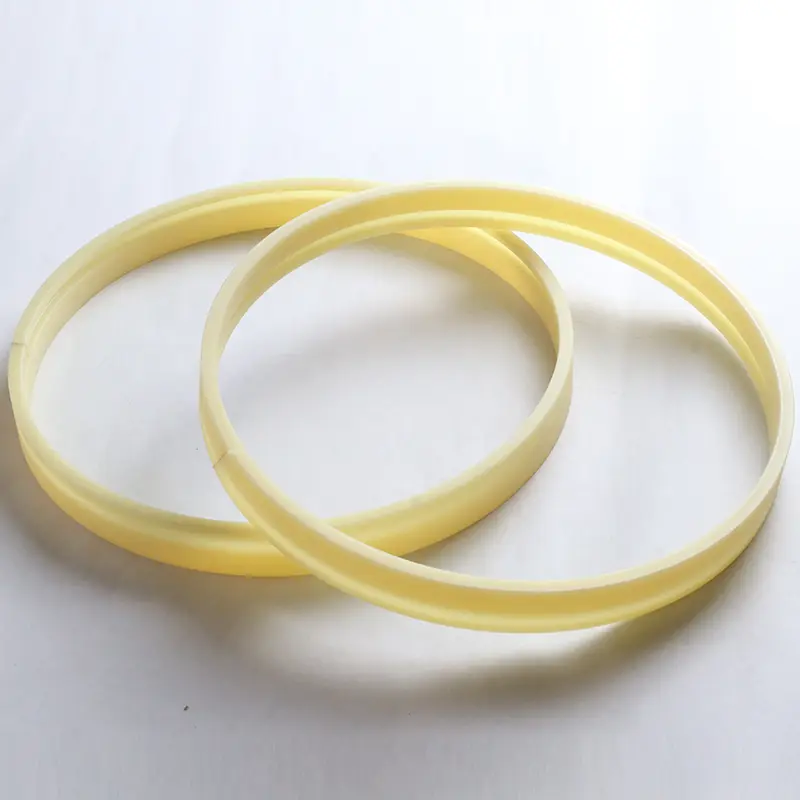

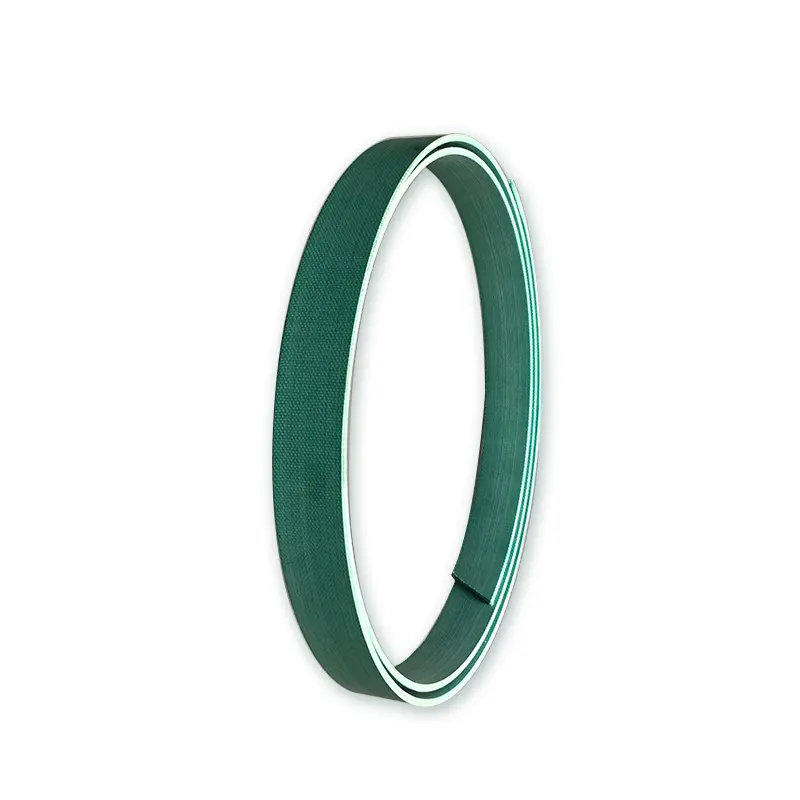

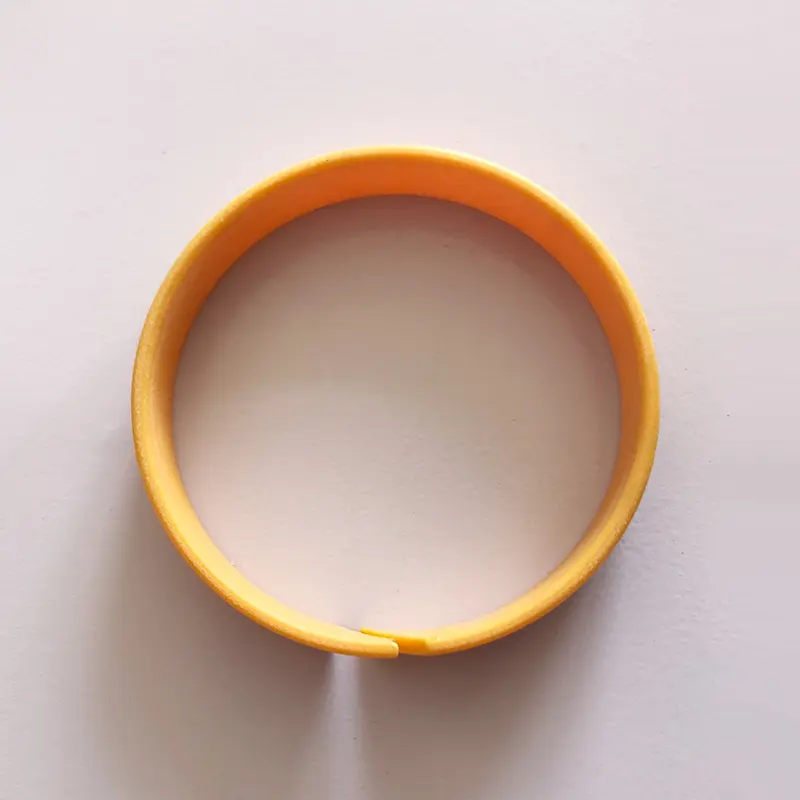

Klutforsterket fenolstøttering (Belt)

Støttringen er en viktig grunnleggende komponent i den hydrauliske sylinderen. For å tilpasse seg utviklingen av glidende ringkombinerte seler og myke lagerstrukturer i verden, har selskapet vårt med suksess utviklet klutforsterket fenolstøtteringer (belter). År med faktisk bruk har vist at dette produktet har nådd eller overskredet kvalitetsnivået til lignende utenlandske produkter og har blitt mye berømmet av brukere. Tabell 1 til 4 er ytelsestabellene til støttringene (BELTS) produsert av vårt selskap.

Tabell1 Sammenligning av fysiske egenskaper for støttringen og Busak+Shamba -produktene

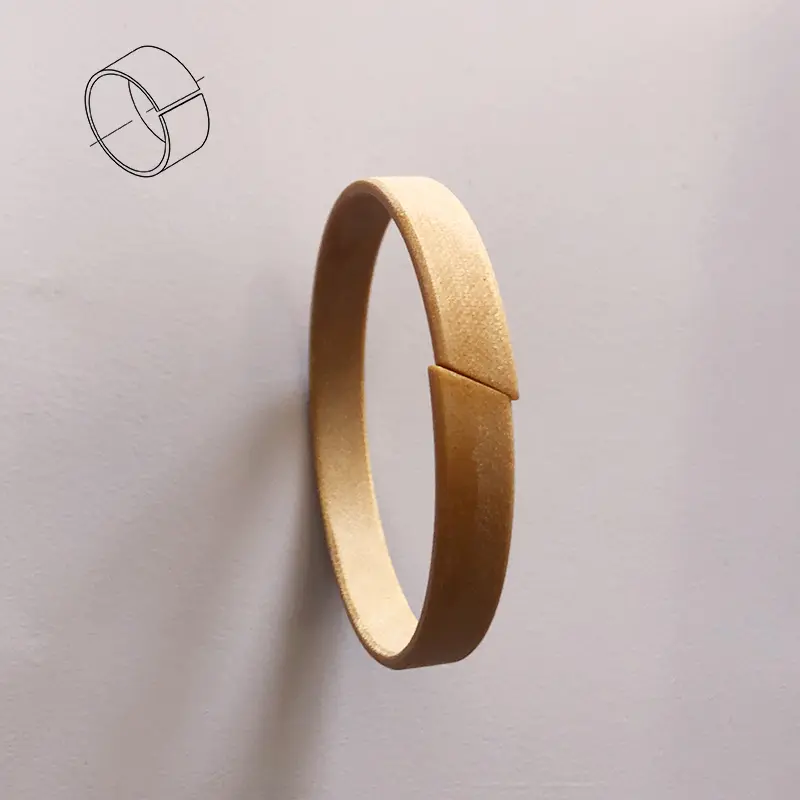

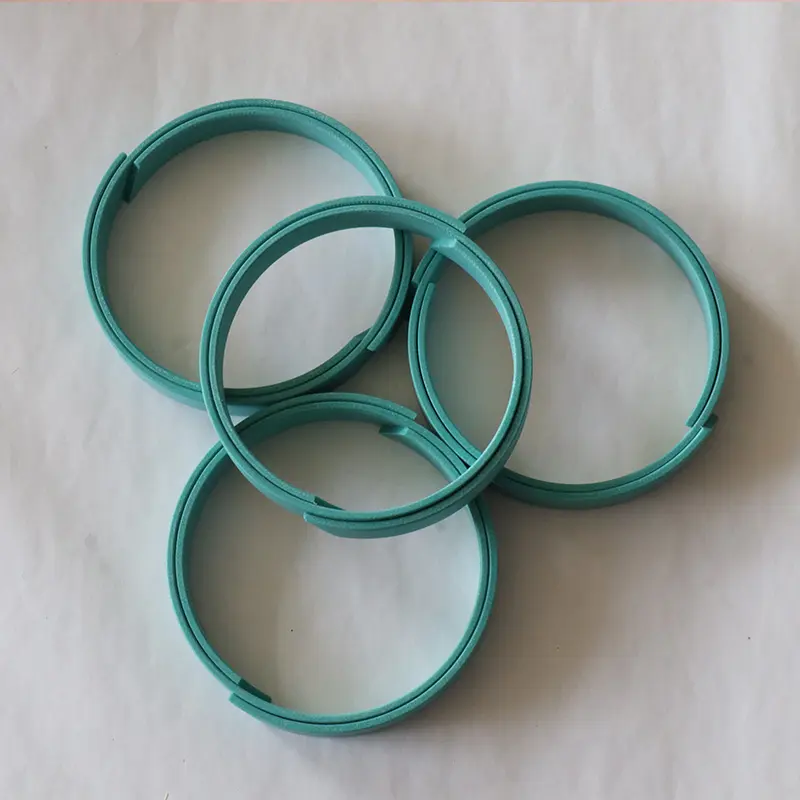

RCS ikke-metallisk guide for stempelstang

RCT ikke-metallisk guide for stempel

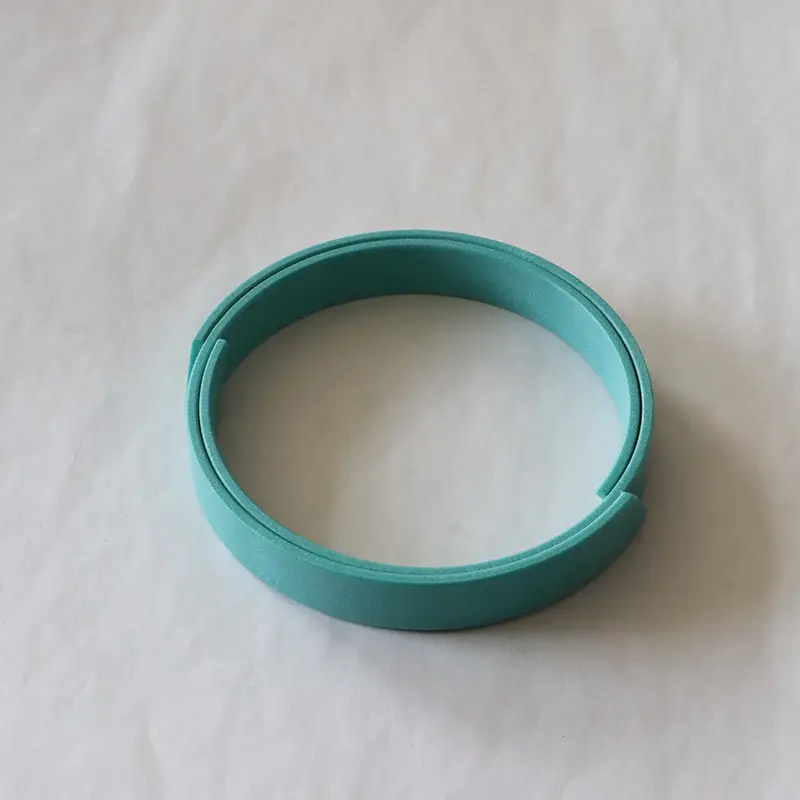

For stempelet eller stempelstangen som løper i den hydrauliske sylinderen, har slitasjeringen en presis ledende effekt og kan absorbere radiale krefter. Samtidig kan slitasjeringen forhindre metallkontakt av glidende deler i den hydrauliske sylinderen. Sammenlignet med metallklæringer, har ikke-metalliske slitasjeringer mange fordeler. Blant dem er klutforsterkede fenol- og PTFE-guide-ringer tilgjengelige i skjæringstype på stedet og klar til bruk.

1. god slitasje motstand

2. Unngå metall-til-metall-kontakt

3. kan undertrykke mekanisk vibrasjon

4. På grunn av den sentreringseffekten av den slitasje-resistente ringen, er en stor radiell klaring tillatt

5. Sporet er enkel og enkel å installere

6. Lav vedlikeholdskostnader basert på fordelene ovenfor er det mye brukt

Materiale:

1. Polytetrafluoroetylen PTFE3 (generelt materiale), PTFE4 (gjeldende for lave viskositetsmedier som vann), PTFE1 (krav med lav friksjon som pneumatikk)

2.

3. Formaldehydharpiks + forsterkende fiberprif

Sammenligningstabell med bærende kapasitet av forskjellige materialer (referanse)

Piston Rod Guide Ring Specification Series
