Høytrykk stempelstangforsegling

Stempelstangforseglinger med høyt trykk er et høytrykksforseglingsprodukt av Ruichen -tetninger. Vi er en profesjonell selprodusent og leverandør. Dette produktet er sammensatt av en PTFE-tetningsring og en O-formet gummiring, som er egnet for hydraulisk gjengjeldende bevegelse enveis tetning. Vi er veldig villige til å gi deg mer produktinformasjon og sitater, ta gjerne kontakt med oss.

Send forespørsel

produktbeskrivelse

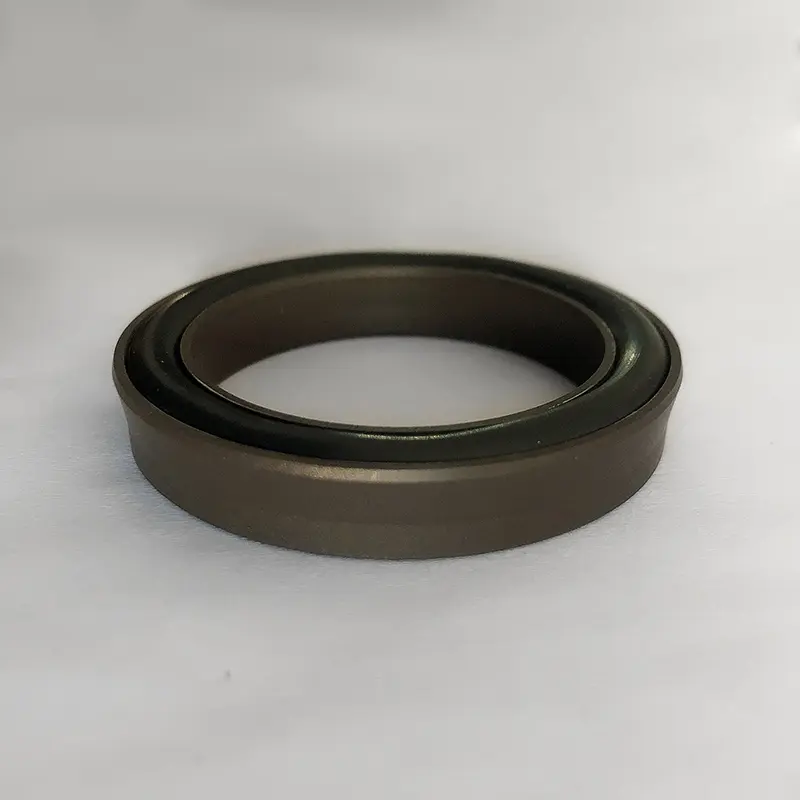

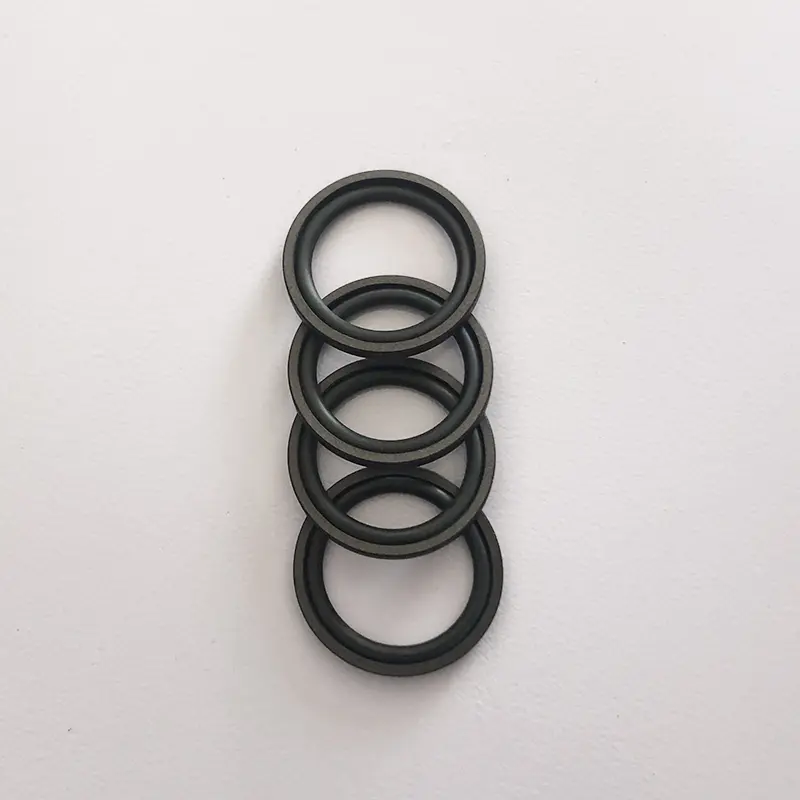

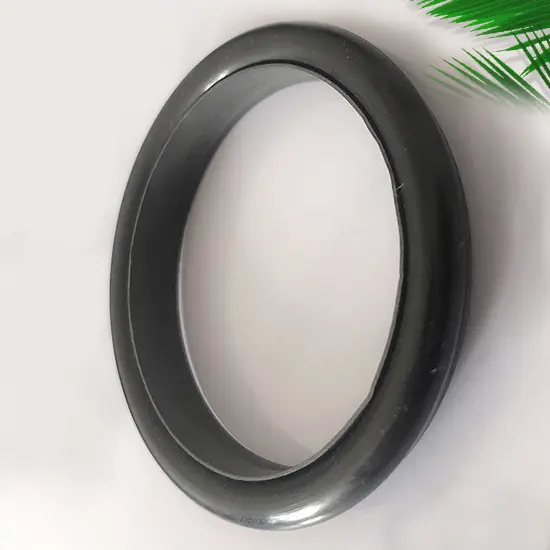

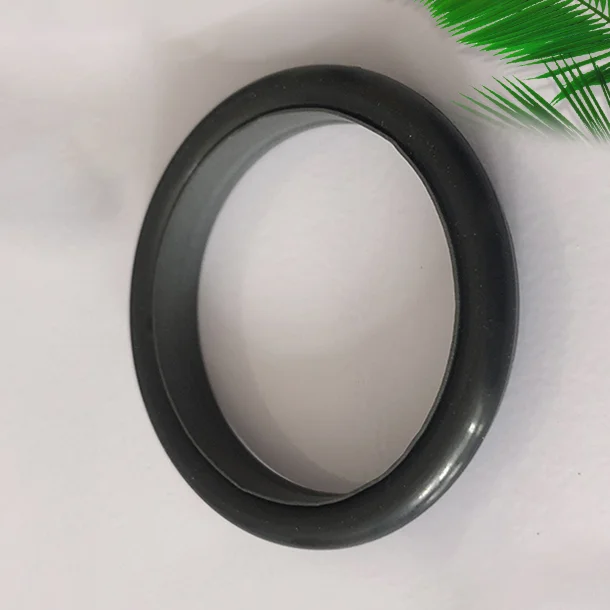

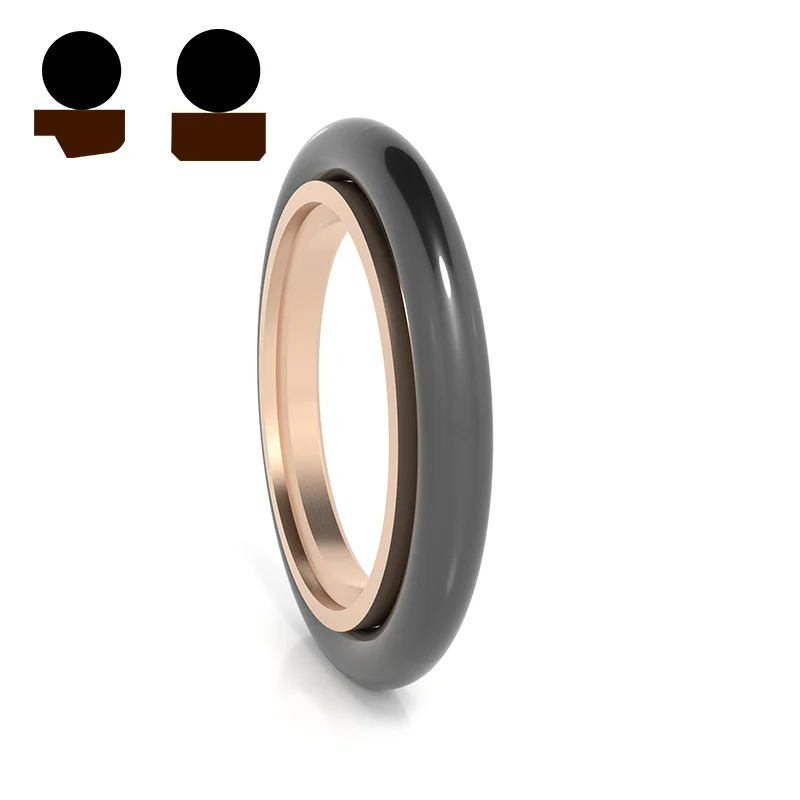

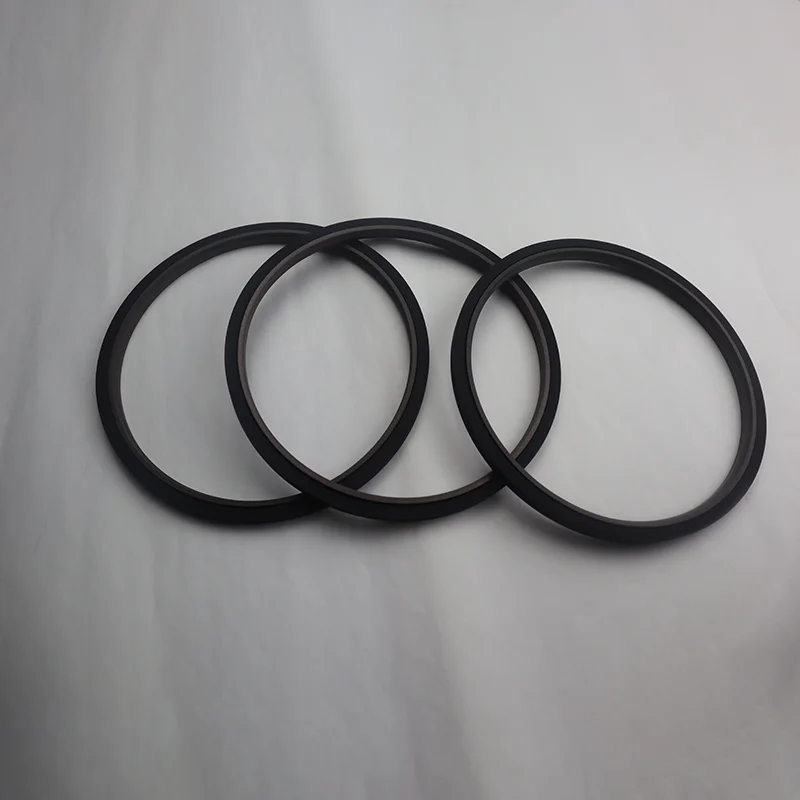

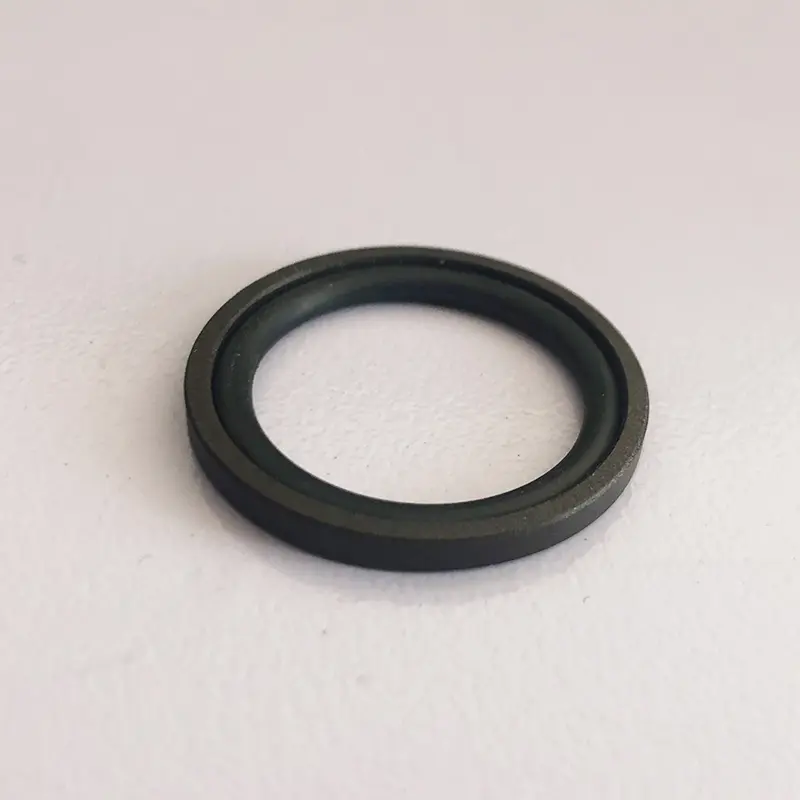

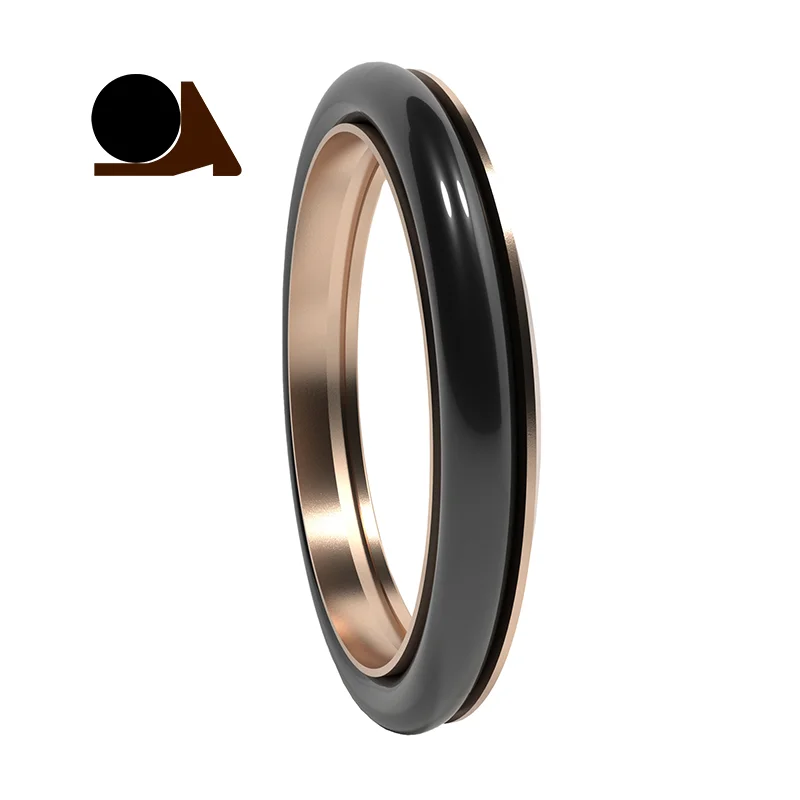

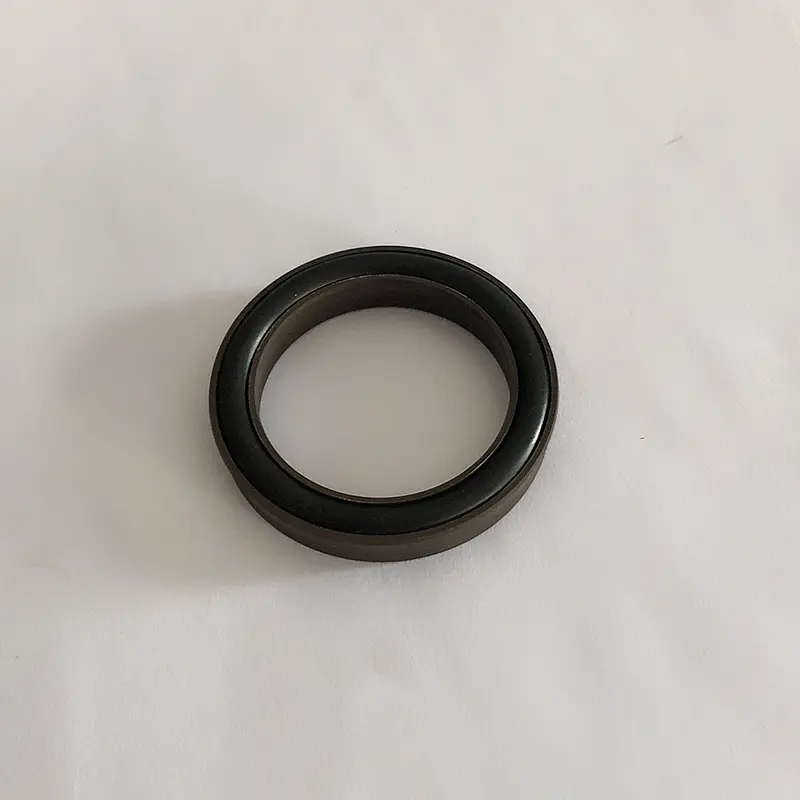

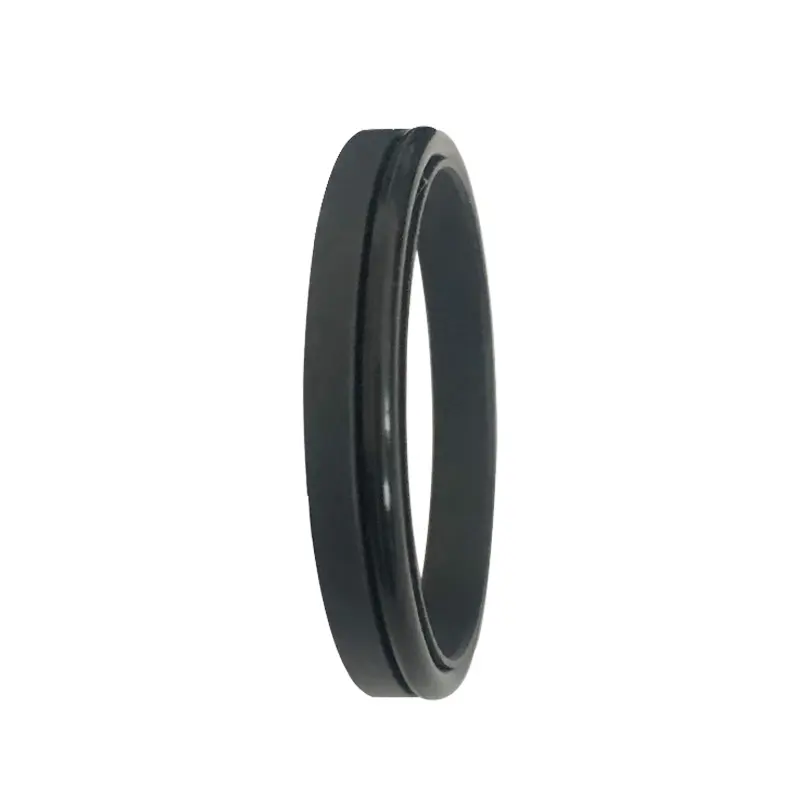

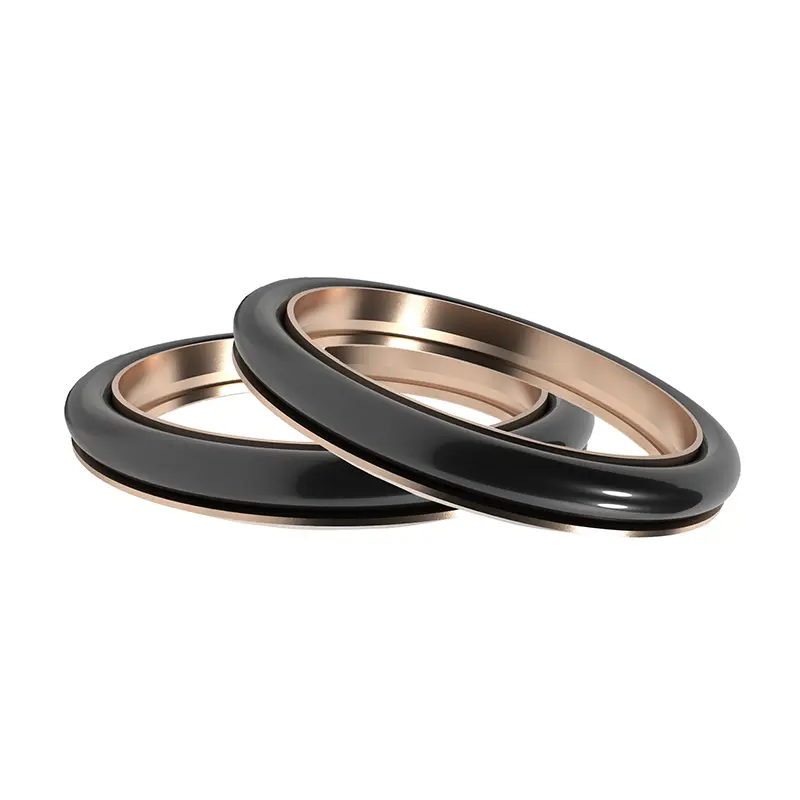

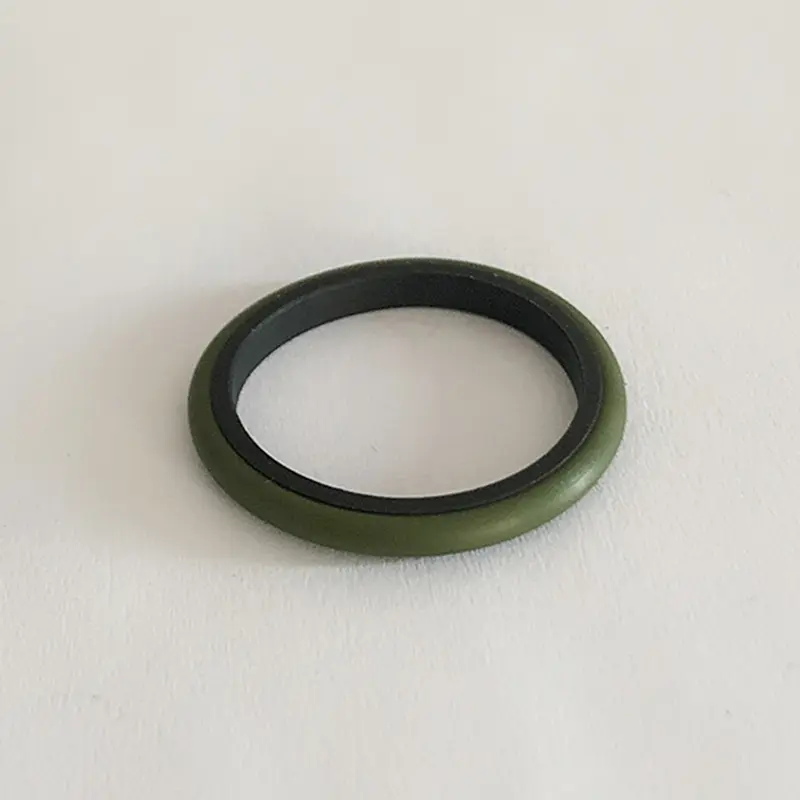

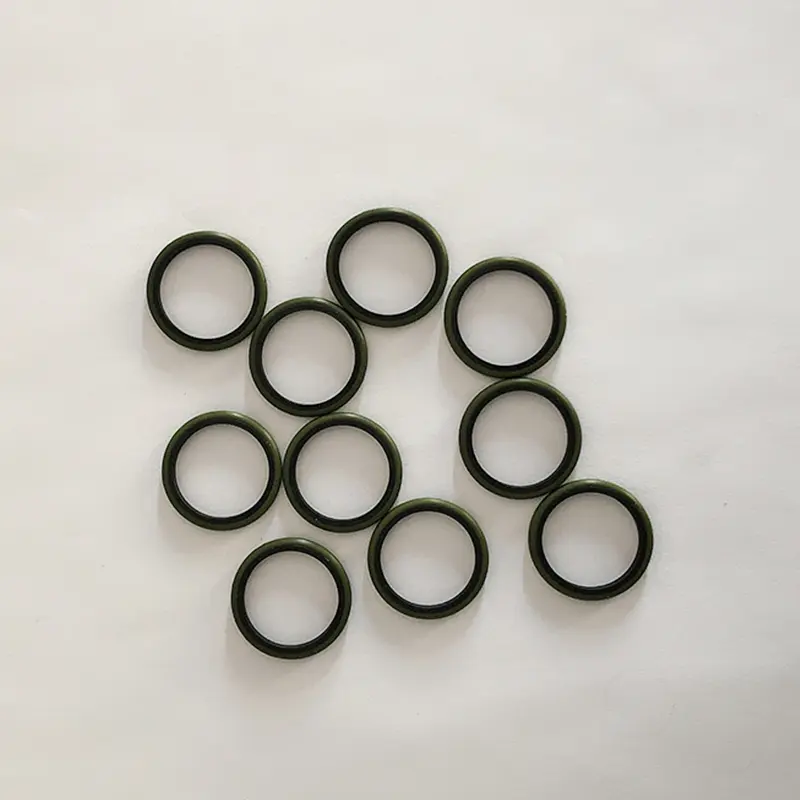

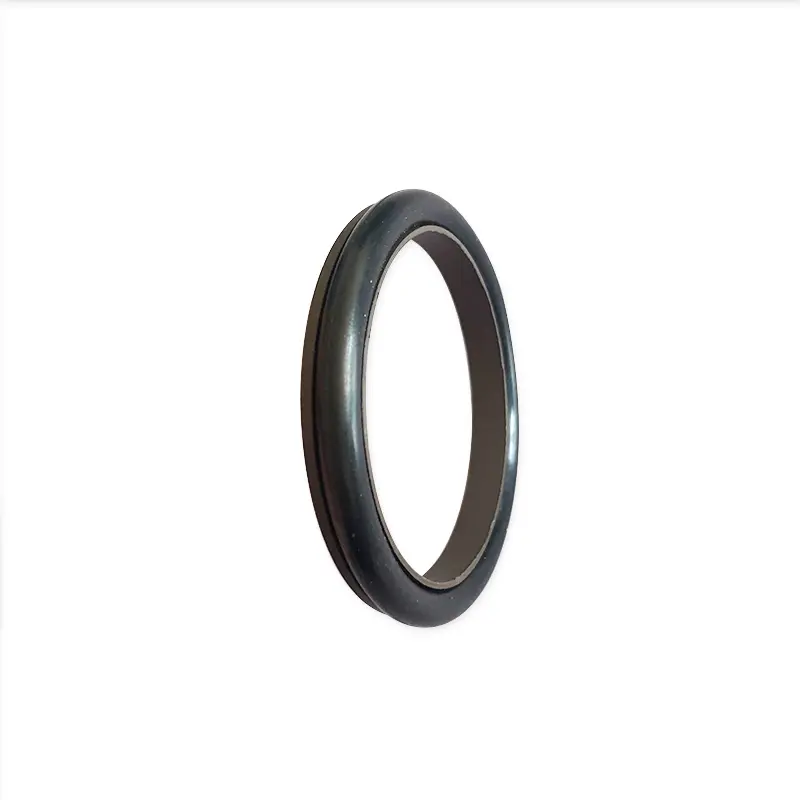

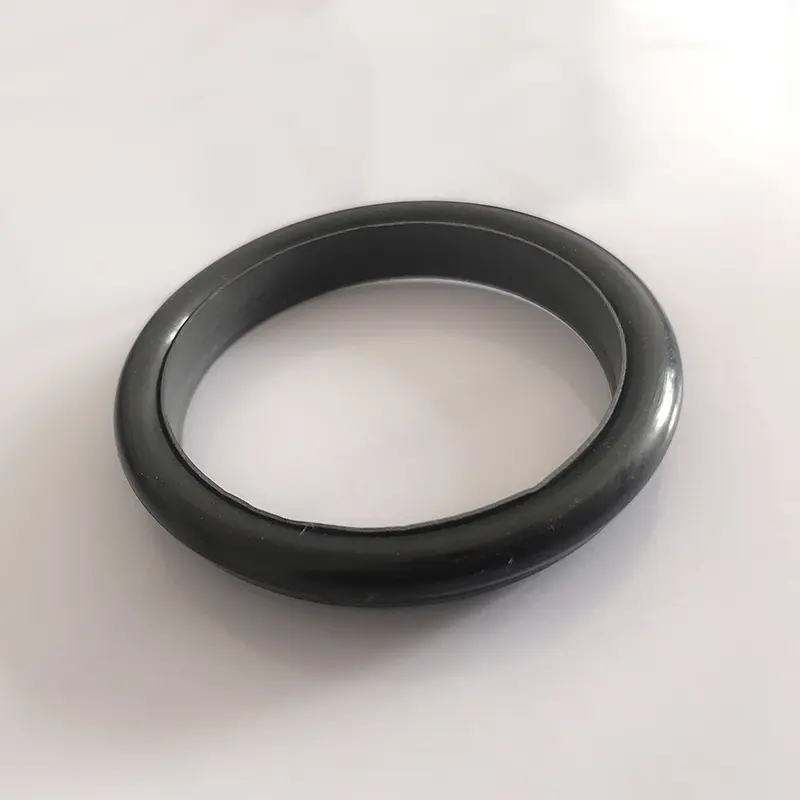

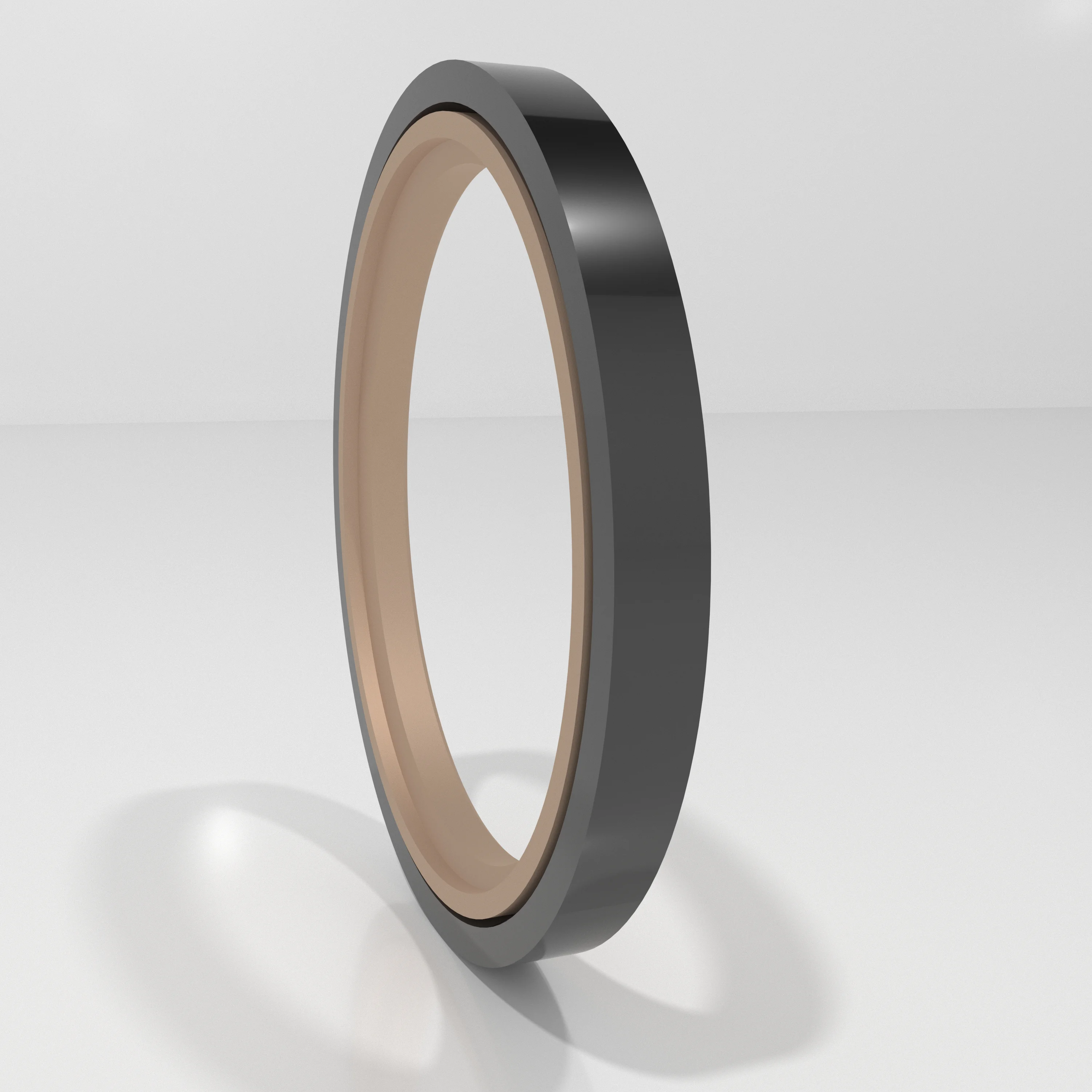

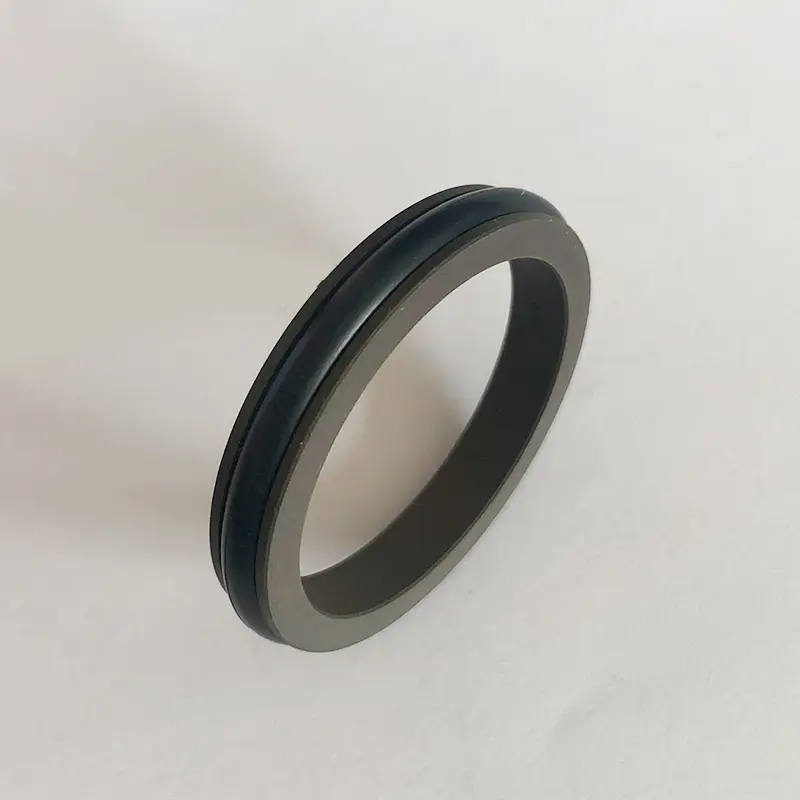

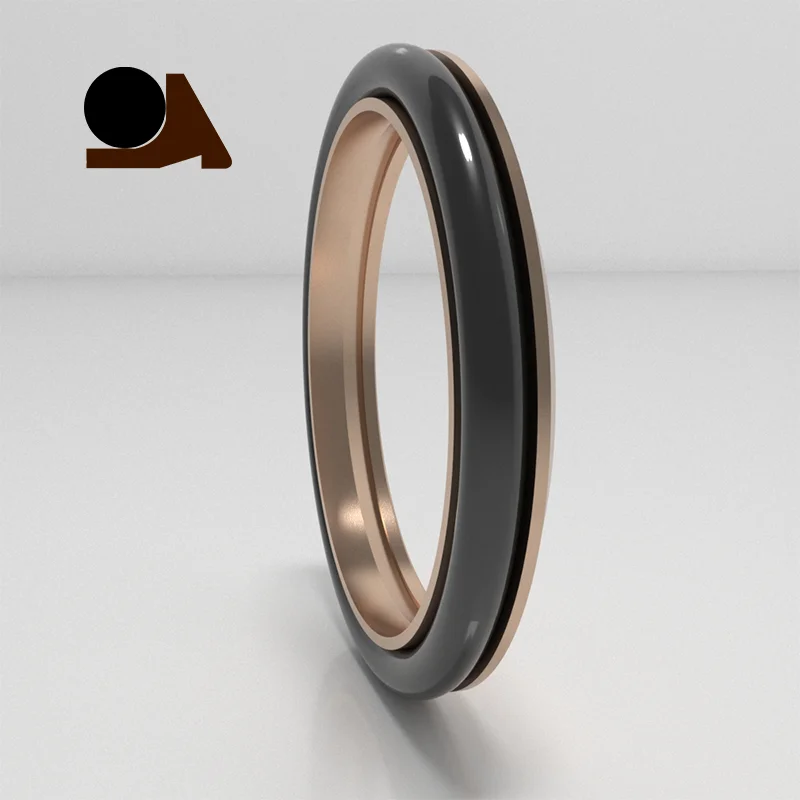

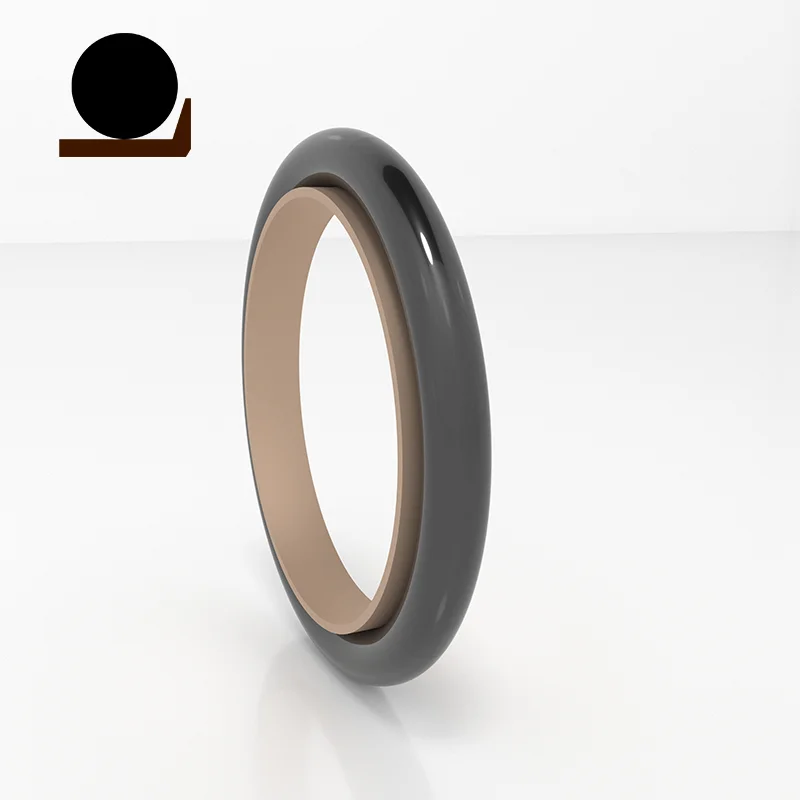

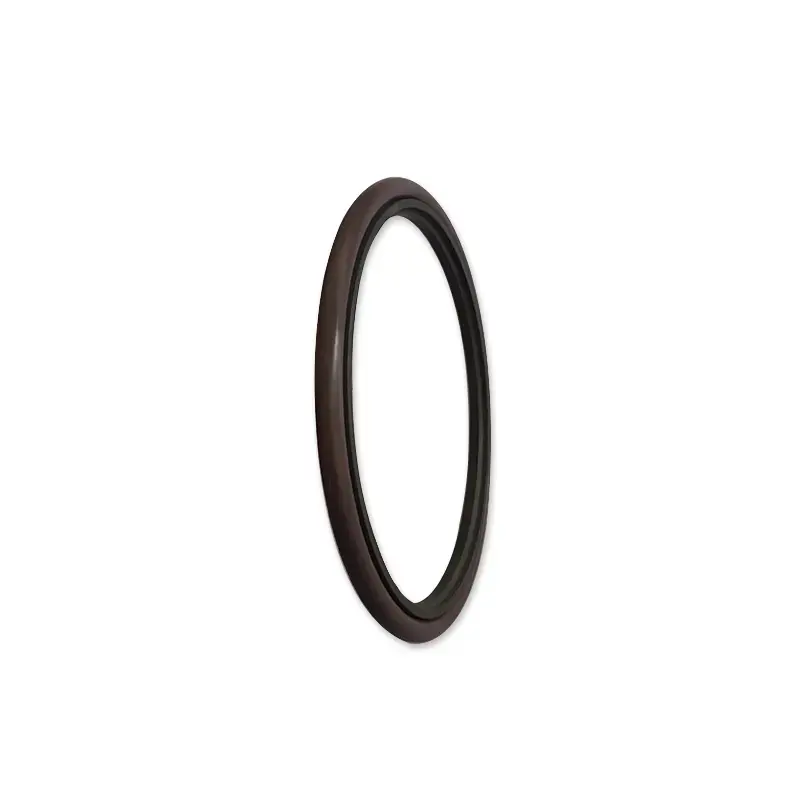

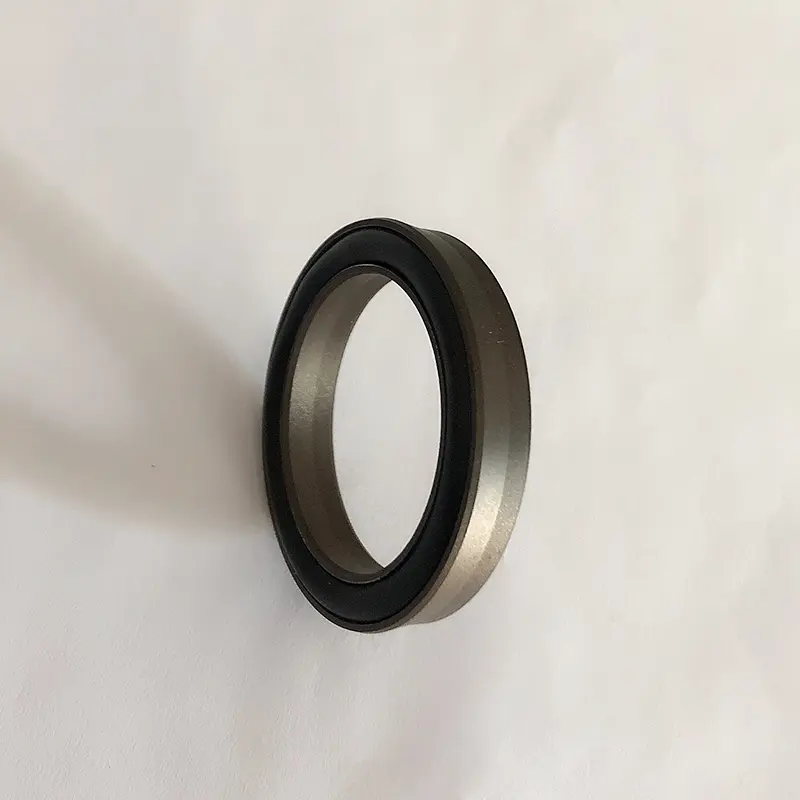

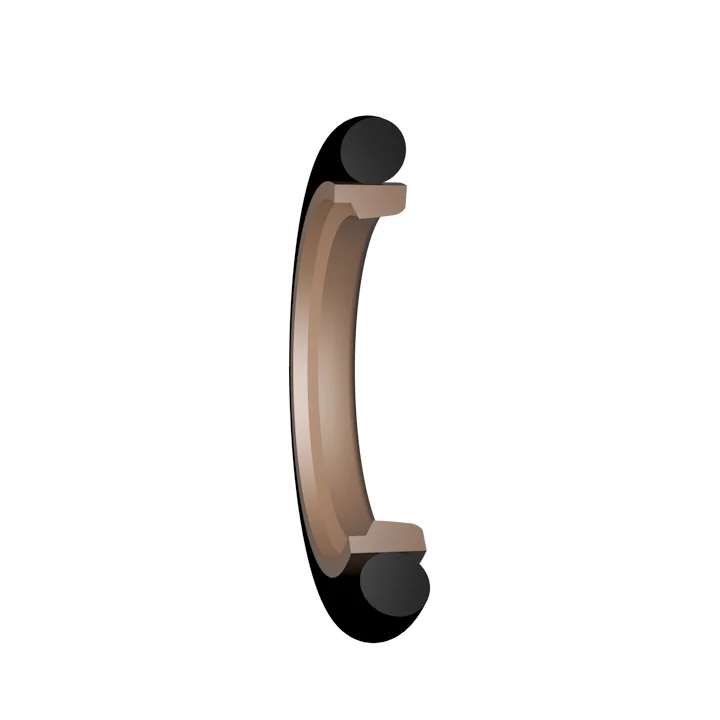

Høytrykkstempelstangforseglingene levert av Ruichen er sammensatt av PTFE-tetningsringer og O-formede gummieringer, som er spesielt brukt for enveis tetning av hydraulisk gjengjeldende bevegelse. De er delt inn i RC01-RC14-serien i henhold til de matchende O-ringene. Når du arbeider gir O-ringen radialkraft for å kompensere for slitasje av tetningsringen, og den tynne leppedesignet til tetningsringen har god passform. De to jobber sammen for å skape en god tetningseffekt.

Våre høytrykksstempelstangforseglinger er mye brukt i injeksjonsstøpemaskiner og die-casting-maskiner i industrielle hydrauliske systemer, gravemaskiner og lastere i ingeniørmaskiner, hydrauliske deler i bilproduksjon og vedlikehold, landingsutstyr og aktuatorer i luftfart og hydraulisk styring og vindlass i skipbulling. De kan effektivt sikre den stabile driften av hydrauliske systemer og unngå lekkasje.

Produktfunksjoner og applikasjoner:

Funksjoner:

2. Tetningsytelsen er alltid bra enten det er høye eller lavt trykkforseglingsforhold.

3. Lav friksjon, liten startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, ingen kryping.

4. Selet har et langt levetid, egnet for oljefri smøretetting.

5. Liten konstruksjonsplass og enkel installasjon og vedlikehold.

Gjeldende arbeidsforhold:

Gjeldende arbeidsforhold for høytrykksstempelstangforsegling (grenseverdier skal ikke vises samtidig)

Profil	Modell	Trykk (MPA)	Temperatur (℃)	Hastighet (m/s)	Media
	RC01/RC02	≤70	-35 ~+100 (matchende o-ring NBR)	≤6	Hydraulisk olje, flammehemmende væske (HFA/HFB), gass, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC03/RC04	≤ 100	-35 ~+100 (matchende o-ring NBR)	≤6	Hydraulisk olje, flammehemmende væske (HFA/HFB), gass, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC05	≤200	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), vann, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC06/RC07	≤ 100	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), gass, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC08/RC09	≤200	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), vann, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC10	≤260	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), vann, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC11	≤60	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), vann, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC11-B	≤60	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), vann, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC12	≤60	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), vann, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC13	≤20	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), gass, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC14	≤20	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), gass, etc.
			-20 ~+180 (matchende O-ring FKM)

Materiell valg:

1. Matchende O-ringmaterialer kan velges: R01 Nitril Gummi (NBR), RO2 Fluorubber (FKM), etc.

2. Tetningsringmaterialer: PTFE1, PTFE2, PTFE3, PTFE4, PU, etc.

Bestillingseksempel: (Bare noen modeller vises, vennligst kontakt oss for spesifikke bestillingsmodeller)

Ordermodell RC01-80x89.6x7.8-PTFE3-R01

Modell-Rod Diameter x Groove Diameter X Groove Width PTFE3-modifisert PTFE Materialkode R01 O-ring materialkode

Ordermodell RC03—80x89x10-PTFE3-R01
Model-Rod Diameter X Groove Diameter X Groove Width PTFE3-modifisert PTFE Materialkode R01-O-ring materialkode

Bestillingsmodell RC06—80x89.9x9.2-PTFE3-R01
Modell-Rod Diameter x Groove Diameter X Groove Width PTFE3-modifisert PTFE Materialkode R01 O-ring materialkode

Ordermodell RC08-80x90.2x11.2-PTFE3-R01 Modell-Rod Diameter X Groove Diameter X Groove Width-Material Code

Spesifikasjoner:

(Bare noen modeller vises, vennligst kontakt oss for spesifikke ordremodeller)

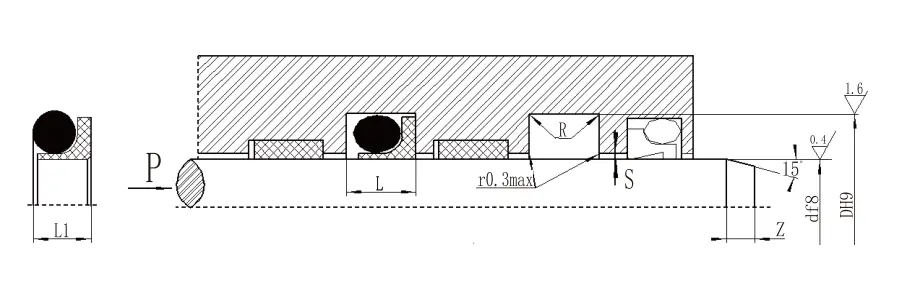

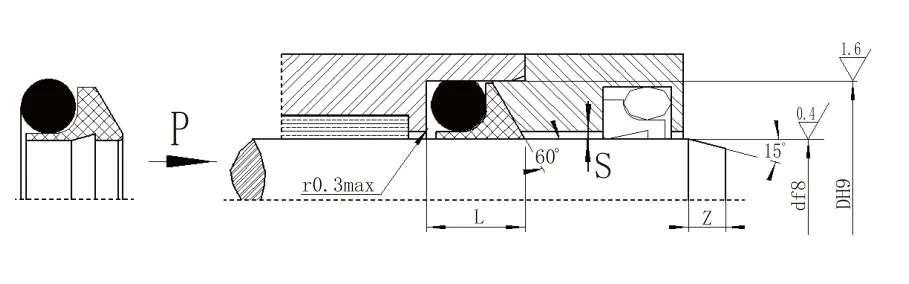

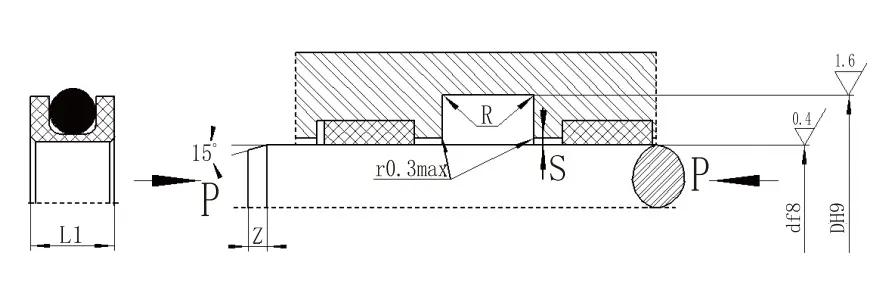

4.1 RC01 Spesifikasjoner (produkter av alle størrelser i spesifikasjonstabellen kan produseres)
DF8 Standardtype RC01	DF8 Lett belastning RC01-Q	DF8 Tung belastning RC01-Z	D H9	L⁺⁰^.²	L1	RMaks	S_Maks		Z_min	d₀
DF8 Standardtype RC01	DF8 Lett belastning RC01-Q	DF8 Tung belastning RC01-Z	D H9	L⁺⁰^.²	L1	RMaks	<20MPA	<40mpa	Z_min	d₀
-	5 ~ 17.9	-	D+3.5	3.2	2.8	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39.9	-	D+5.0	4.2	3.8	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17.9	D+6.6	5.2	4.7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D+9.6	7.8	7	0.5	0.3	0.2	7	5.3
109 ~ 629	630 ~ 999	40 ~ 108.9	D+12.5	9.8	8.8	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+15.2	11.6	10.6	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D+17.8	14.8	13.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+21.2	17.8	16.3	1	0.7	0.6	20	12.0
Merk: 1. For ≤30mm anbefales det å bruke åpen spor.
2. For installasjon av integrerte (lukkede) sporforseglinger, vennligst se selskapets installasjonsveiledning. 3. For trykk> 40MPa bruker rotområdet til tetningen H8/F8 passform -toleranse.

4.1 RC03 Spesifikasjonsparametertabell (produkter av alle størrelser i spesifikasjonstabellen kan produseres)
D F8	D H9	L^+0.2	SMaks		Z_min	d₀
D F8	D H9	L^+0.2	<40mpa	<60mpa	Z_min	d₀
5 ~ 17	D+4.7	5.2	0.25	0.15	4	2.65
18 ~ 39	D+6.2	6.6	0.25	0.2	5	3.55
40 ~ 108	D+9.0	10	0.3	0.2	7	5.3
109 ~ 670	D+12.0	13.2	0.35	0.25	10	7
671 ~ 999	D+14.6	15.8	0.5	0.3	12	8.6
1000 ~ 1600	D+18	17.4	0.6	0.4	15	10
> 1600	D+21.2	22	0.7	0.6	20	12
Merk: 1. For trykk> 60MPa bruker tetningsrotområdet H8/F8 passform-toleranse, og den ultrahøye trykkforseglingen SMAX <0,05.
2. Vennligst kontakt vårt selskap når en lukket sporstruktur må brukes.

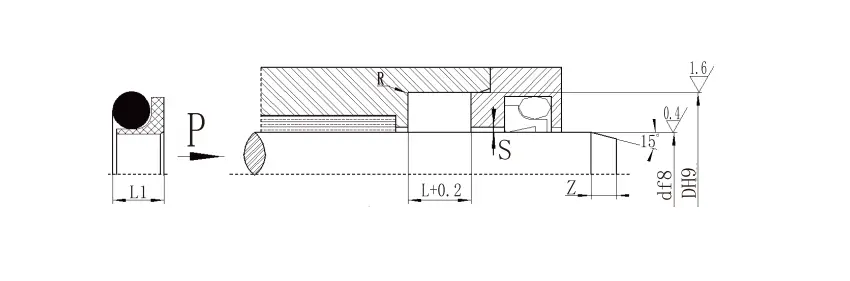

4.1 RC06 Spesifikasjoner (produkter av alle størrelser i spesifikasjonstabellen kan produseres)
D F8 Standardtype RC06	D F8 Lett belastning RC06-Q	D F8 Tung belastning RC06-Z	D H9	L⁺⁰^.²	L1	RMaks	S_Maks		Z_min	d₀
D F8 Standardtype RC06	D F8 Lett belastning RC06-Q	D F8 Tung belastning RC06-Z	D H9	L⁺⁰^.²	L1	RMaks	<20MPA	<40mpa	Z_min	d₀
-	4 ~ 17.9	-	D+3.6	4	3.6	0.3	0.2	0.15	3	1.8
4 ~ 17.9	18 ~ 39.9	-	D+5.0	5	4.6	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 106.9	4 ~ 17.9	D+6.6	6.2	5.6	0.4	0.25	0.2	5	3.55
40 ~ 106.9	107 ~ 630.9	18 ~ 39.9	D+9.9	9.2	8.5	0.5	0.3	0.2	7	5.30
107 ~ 630.9	631 ~ 999	40 ~ 106.9	D+13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
631 ~ 999	1000 ~ 1600	107 ~ 630.9	D+15.2	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1600	≥1600	631 ~ 999	D+18.5	16	14.5	0.8	0.6	0.4	15	10
≥1600	-	1000 ~ 1600	D+22	19	17	1	0.7	0.6	20	12.0
Merk: 1. For akseldiameter ≤70 mm anbefales det å bruke åpen spor. For installasjon av integrerte (lukkede) sporforseglinger, se installasjonsveiledningen.
2. For trykk> 40MPa bruker rotområdet til tetningen H8/F8 passform -toleranse.

4.1 RC08 Spesifikasjoner (produkter av alle størrelser i spesifikasjonstabellen kan produseres)
Standard type DF8 RC08	Lysbelastning DF8 RC08-Q	Tung belastning DF8 RC08-Z	Groove Diameter D H9	Sporbredde L+0.2	Tetningshøyde L1	Avrundede hjørner rMaks	Radial klaring s_Maks		Avkall Z_min	O-ring Wire Diamete d₀
Standard type DF8 RC08	Lysbelastning DF8 RC08-Q	Tung belastning DF8 RC08-Z	Groove Diameter D H9	Sporbredde L+0.2	Tetningshøyde L1	Avrundede hjørner rMaks	<20MPA	<60mpa	Avkall Z_min	O-ring Wire Diamete d₀
-	5 ~ 17.9	-	D+3.6	4.7	4.2	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39.9	-	D+5.2	6.1	5.5	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17.9	D+6.8	8	7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D+10.2	11.2	10	0.5	0.3	0.2	7	5.30
109 ~ 629	630 ~ 999	40 ~ 108.9	D+13.4	14.2	12.7	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+16.0	16.2	14.5	0.7	0.5	0.3	12	8.6
1000 ~ 159	≥1600	630 ~ 999	D+18.8	18.6	16.8	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+22.8	21.8	19.8	1.0	0.7	0.6	20	12.0
MERKNAD: 1. Vennligst se selskapet vårt når det kreves stengt Groove.
2. Trykk> 60MPa, rot H8/F8 matchende toleranse, ultrahøyt trykkforsegling SMAX <0,05.
