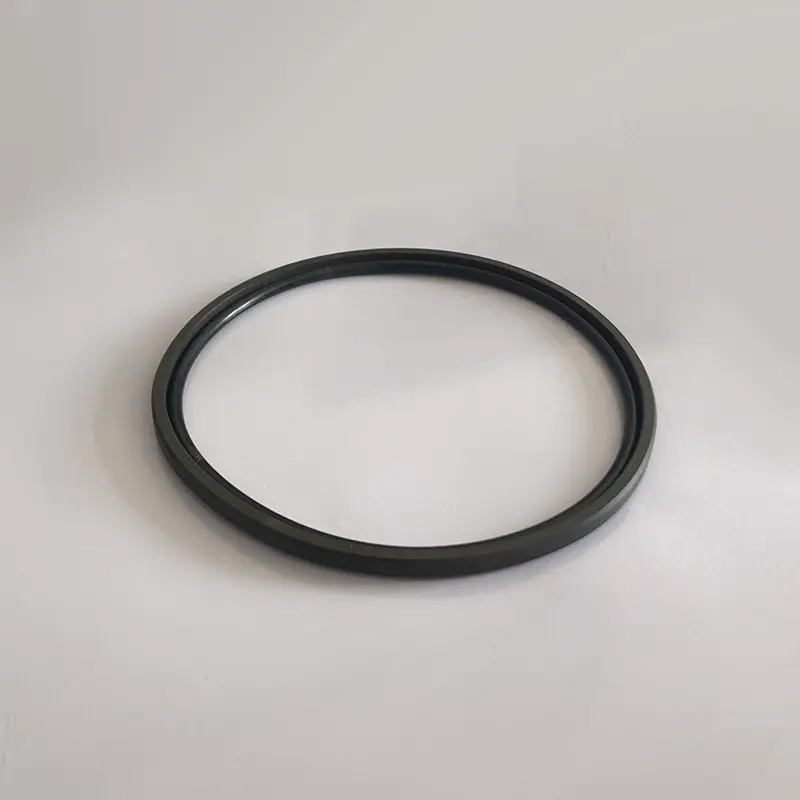

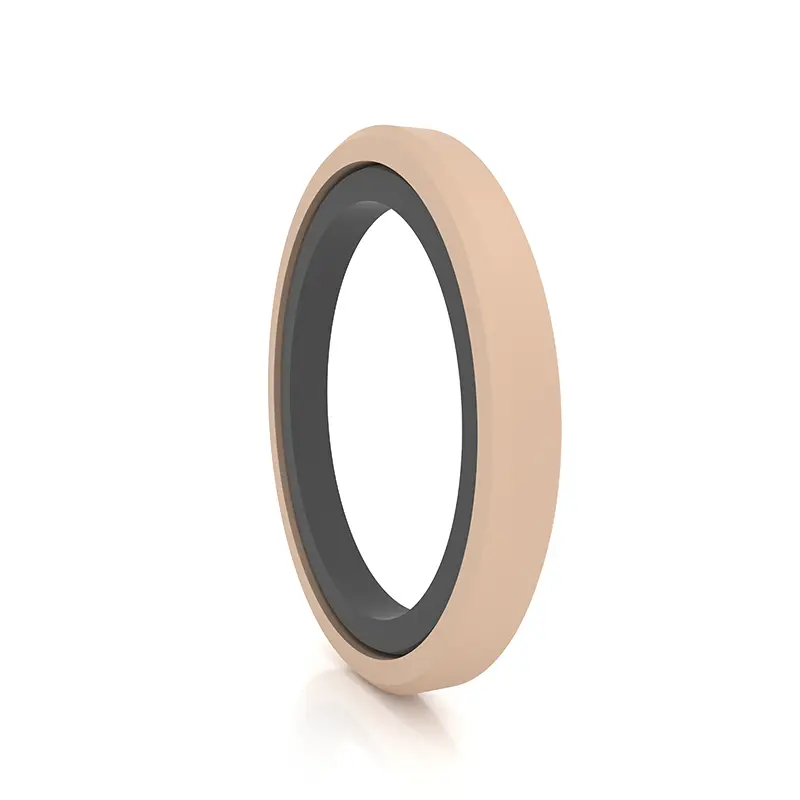

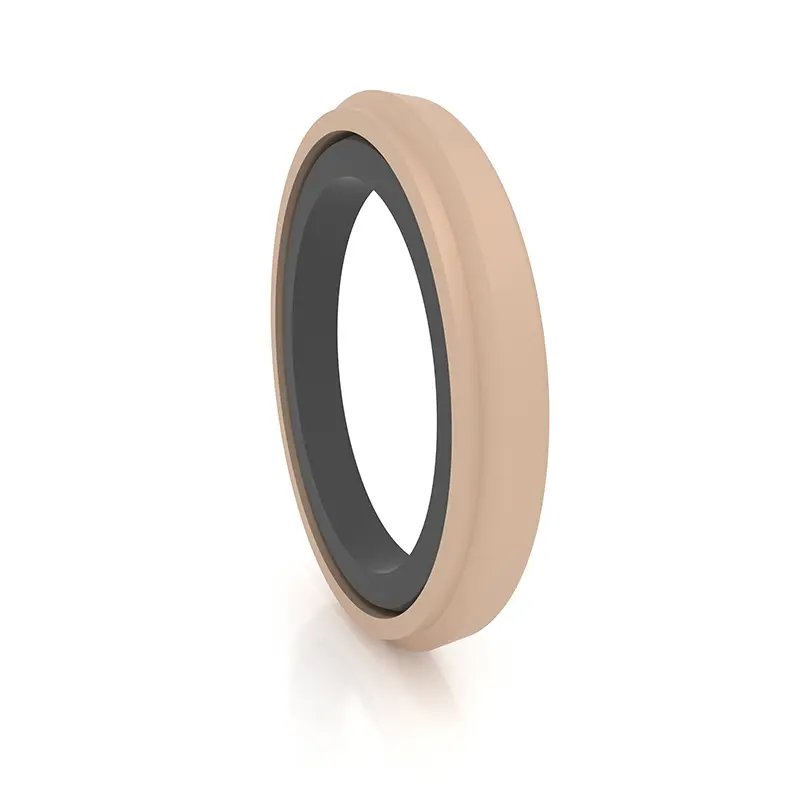

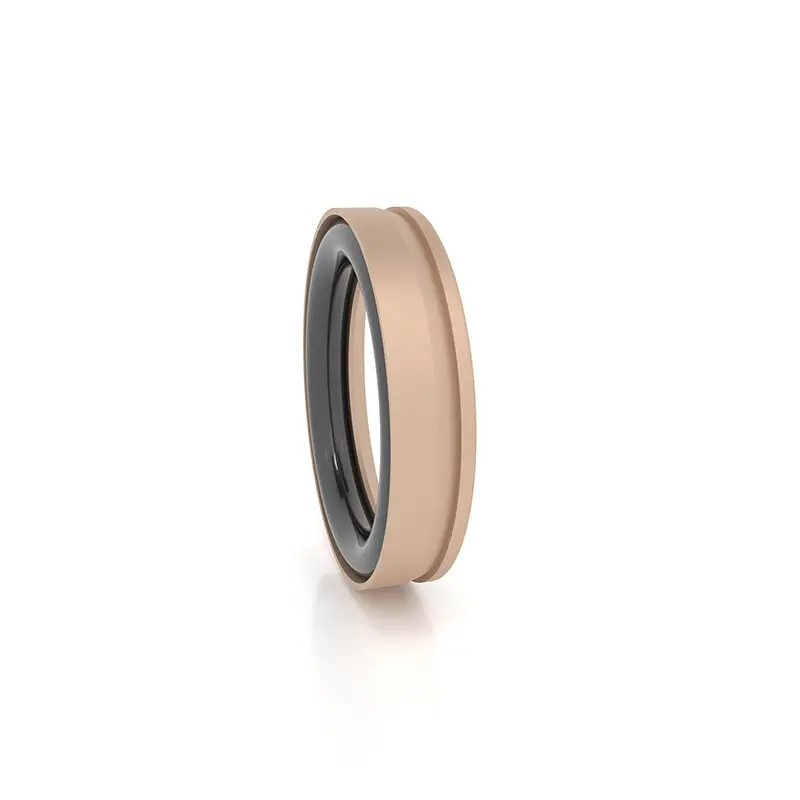

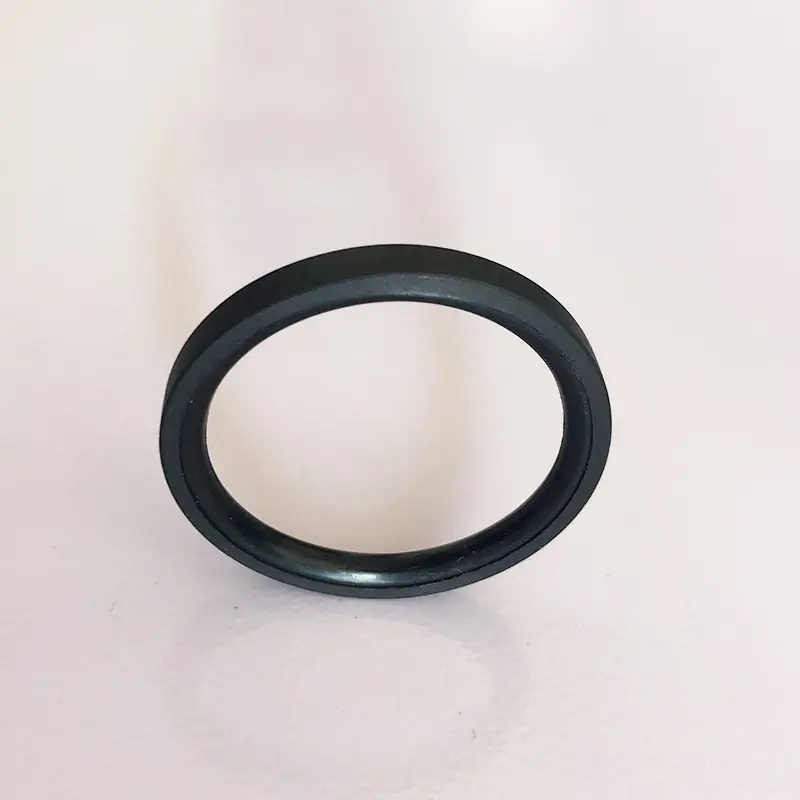

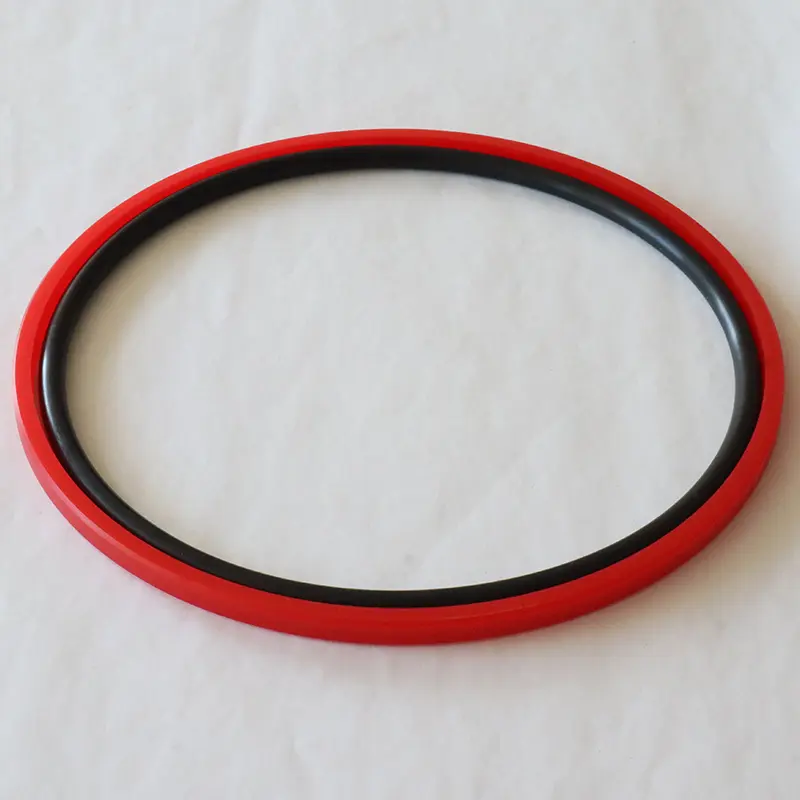

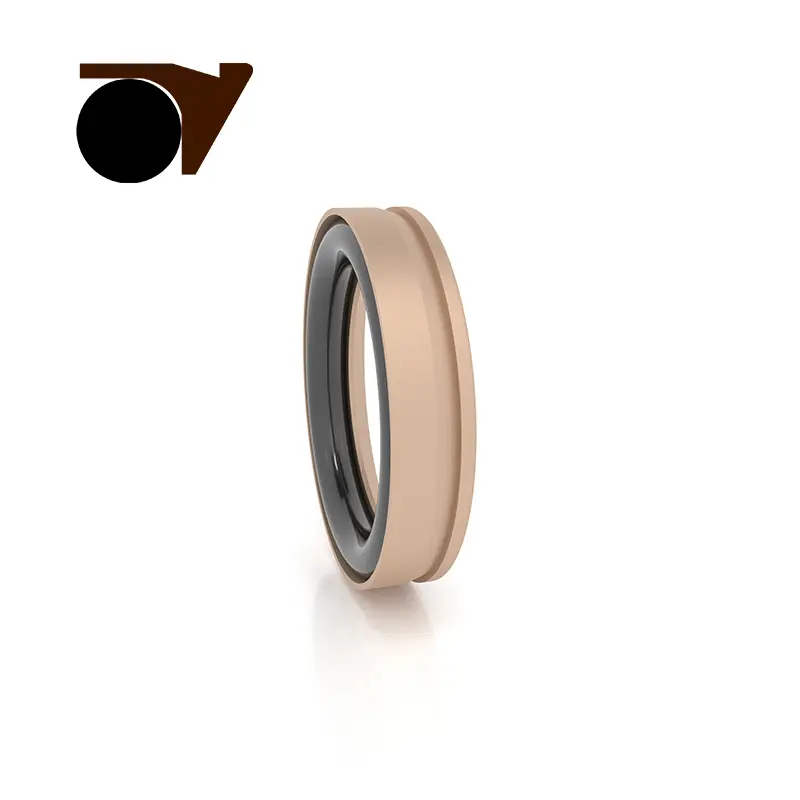

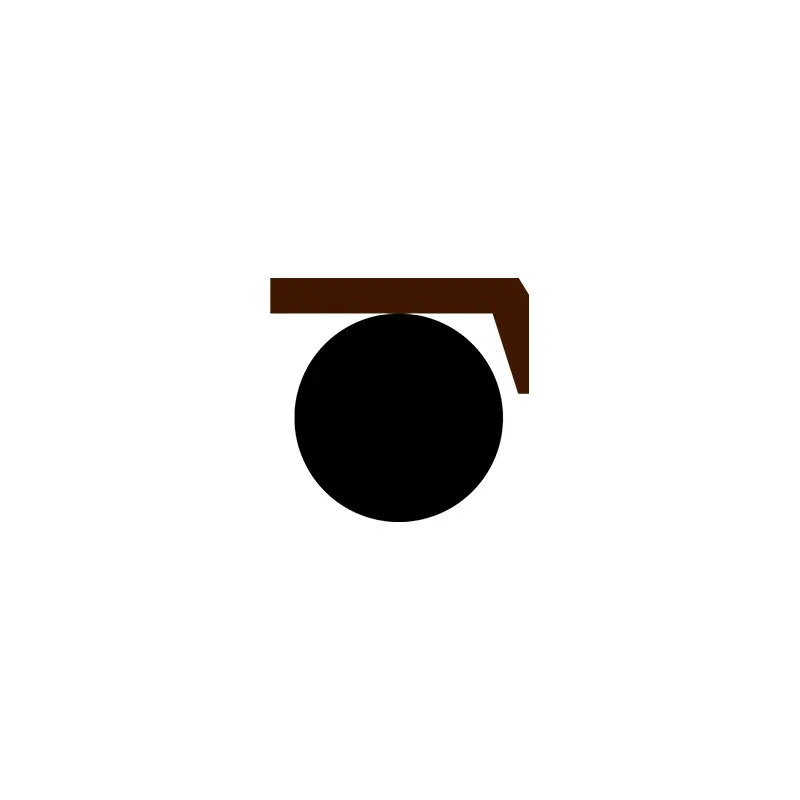

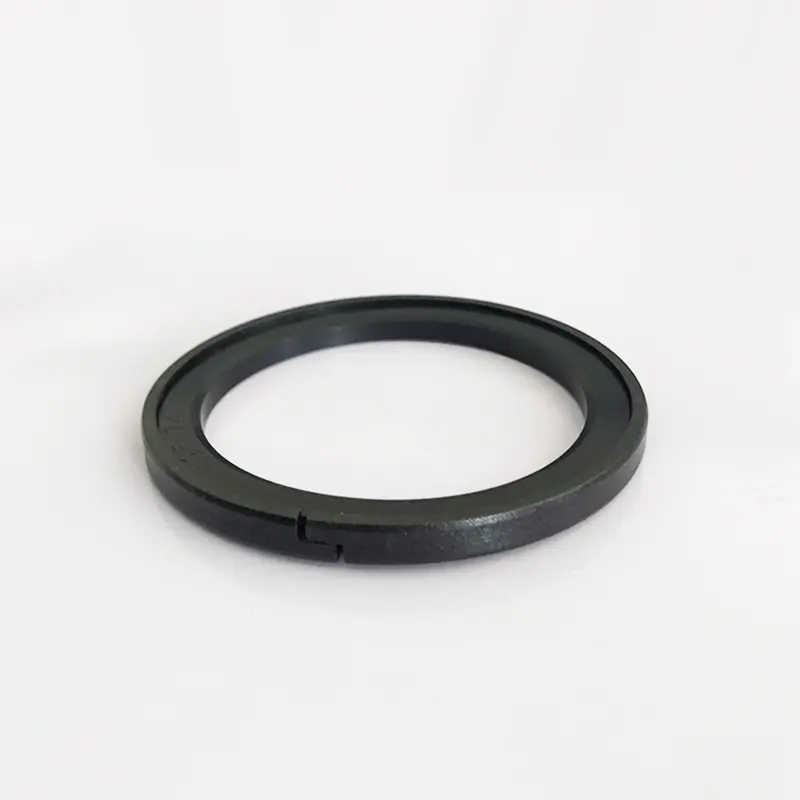

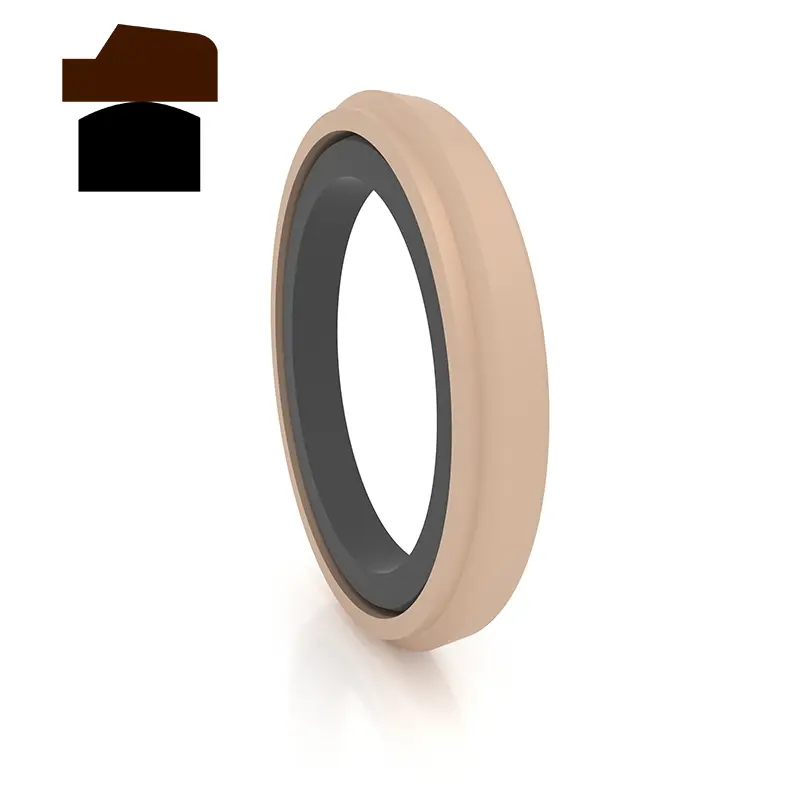

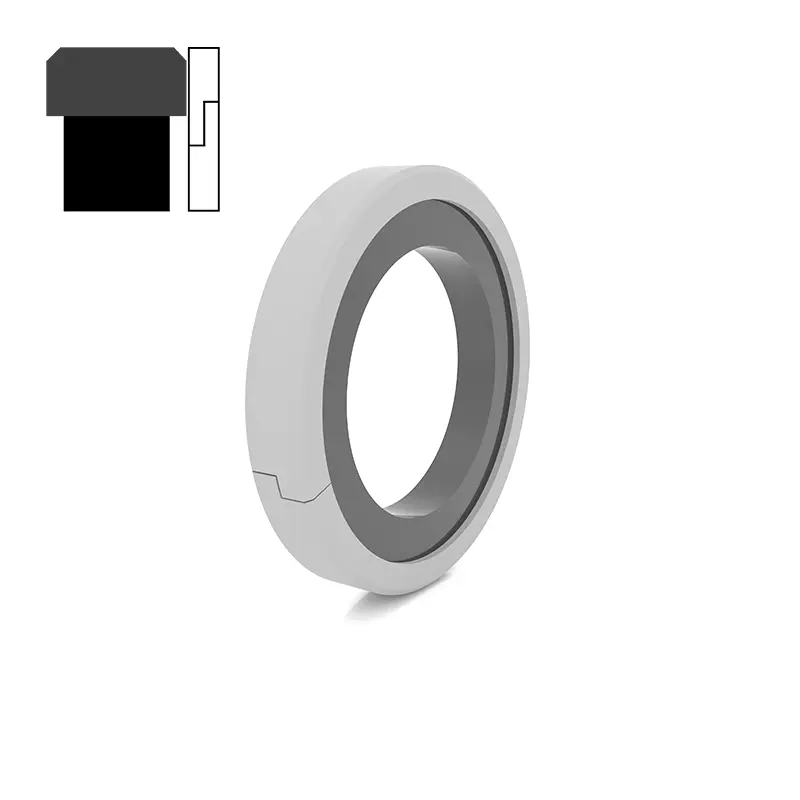

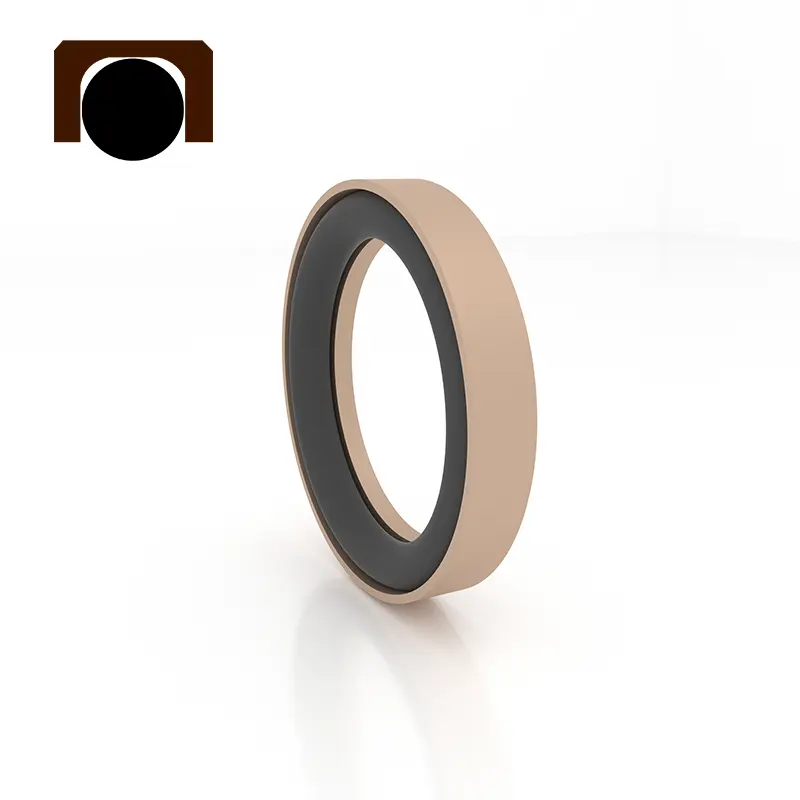

Høyt trykkforsegling for stempelhull

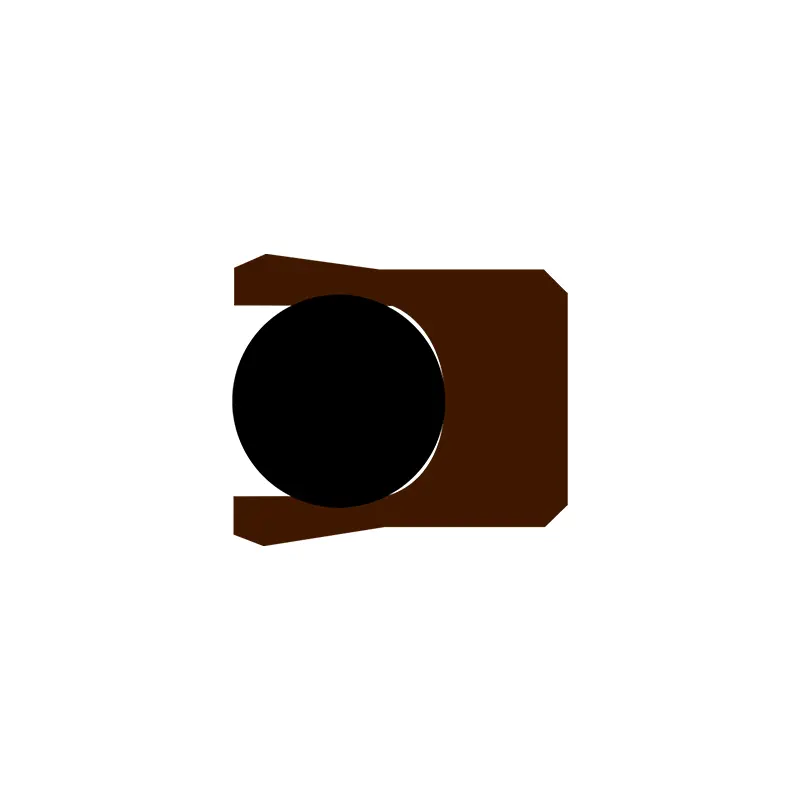

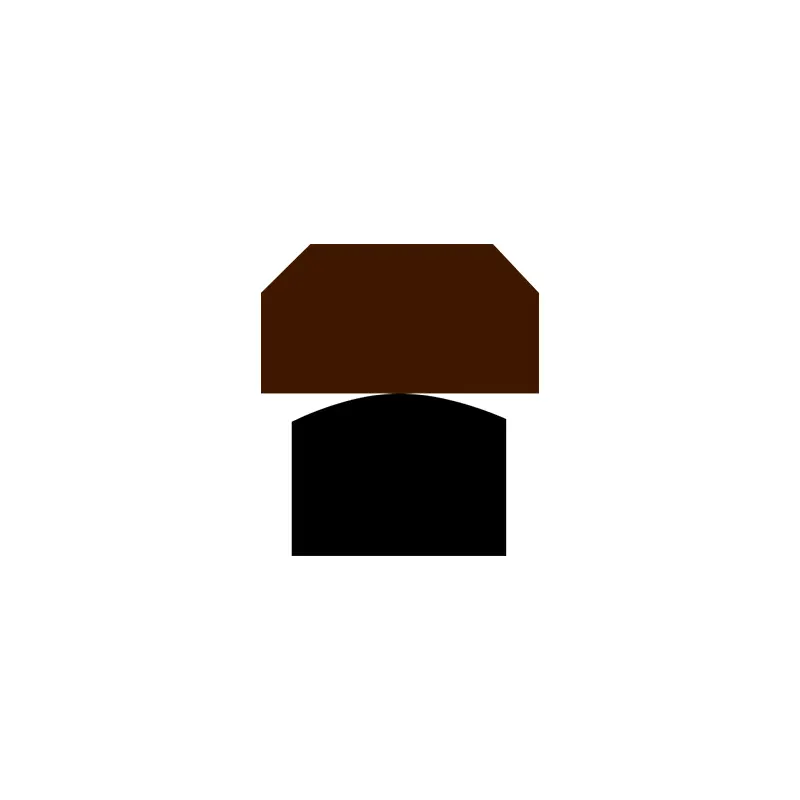

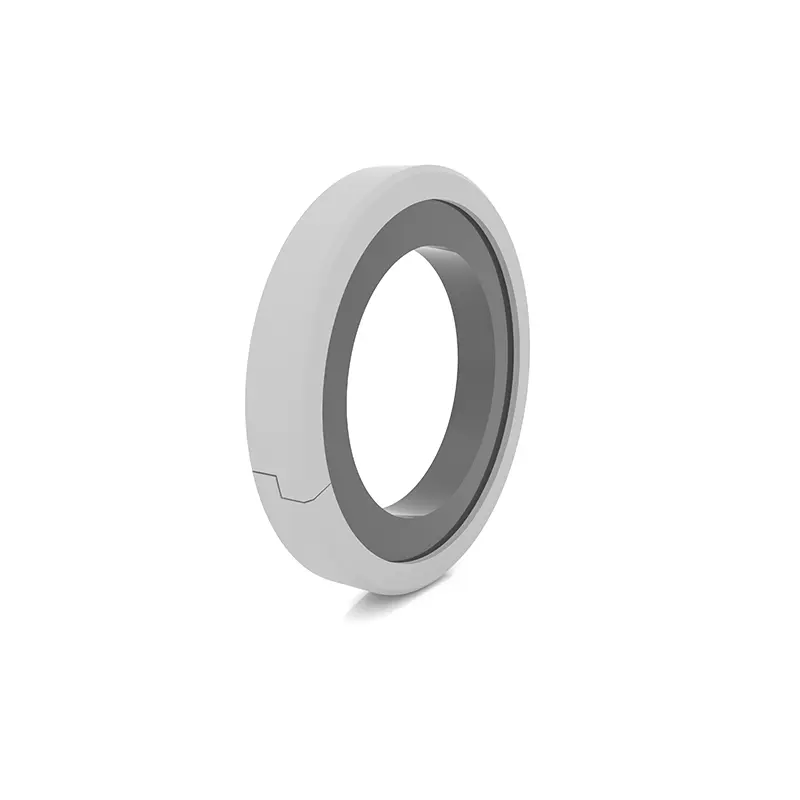

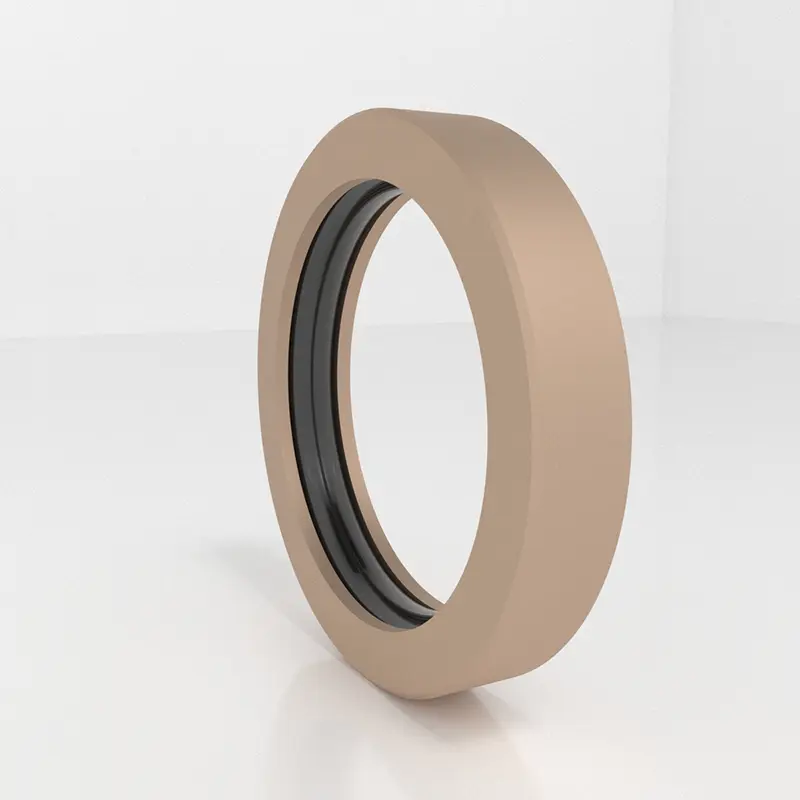

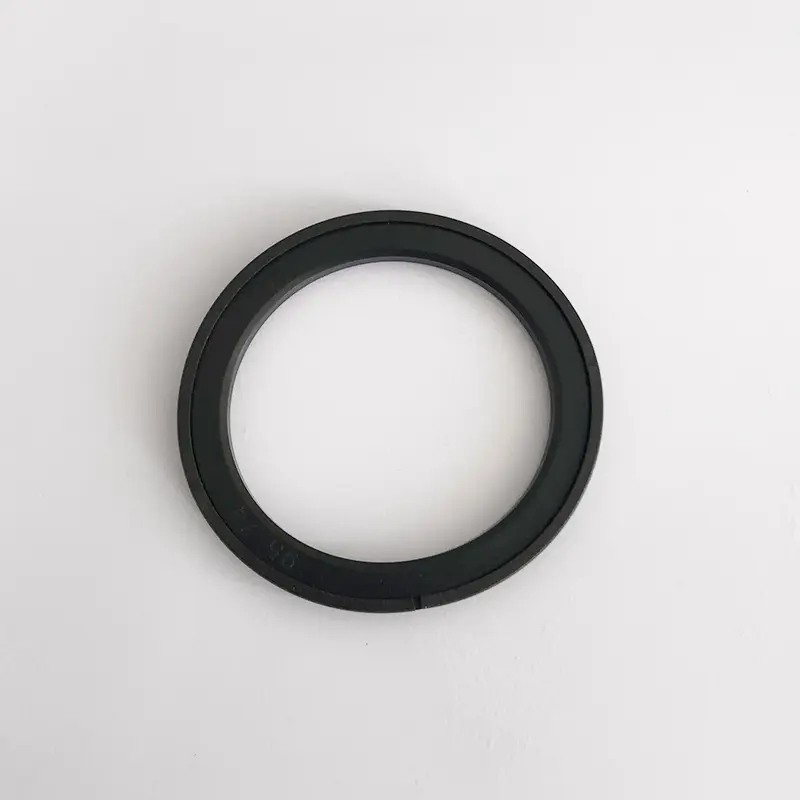

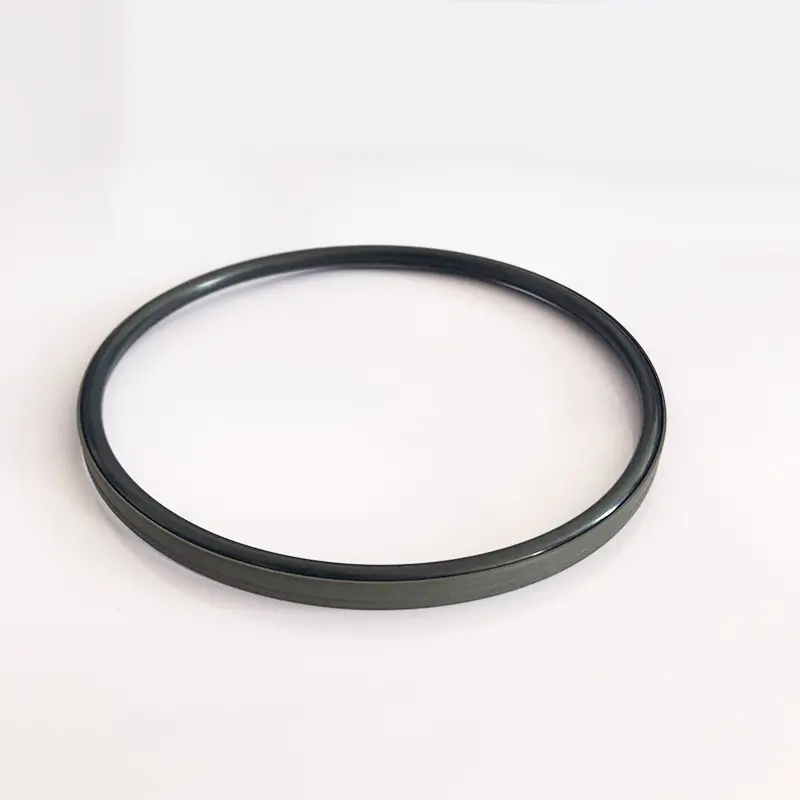

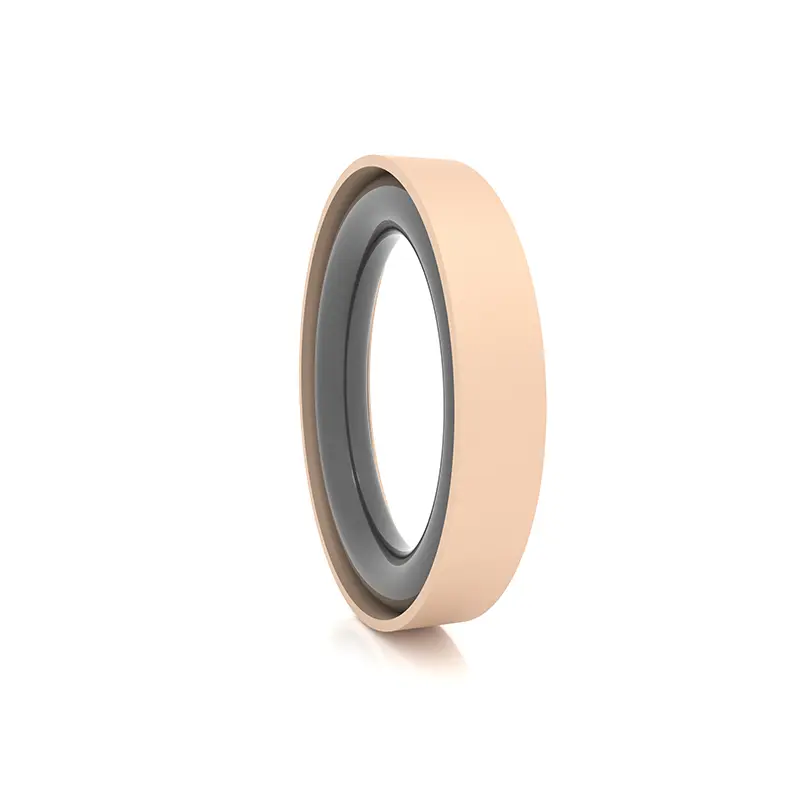

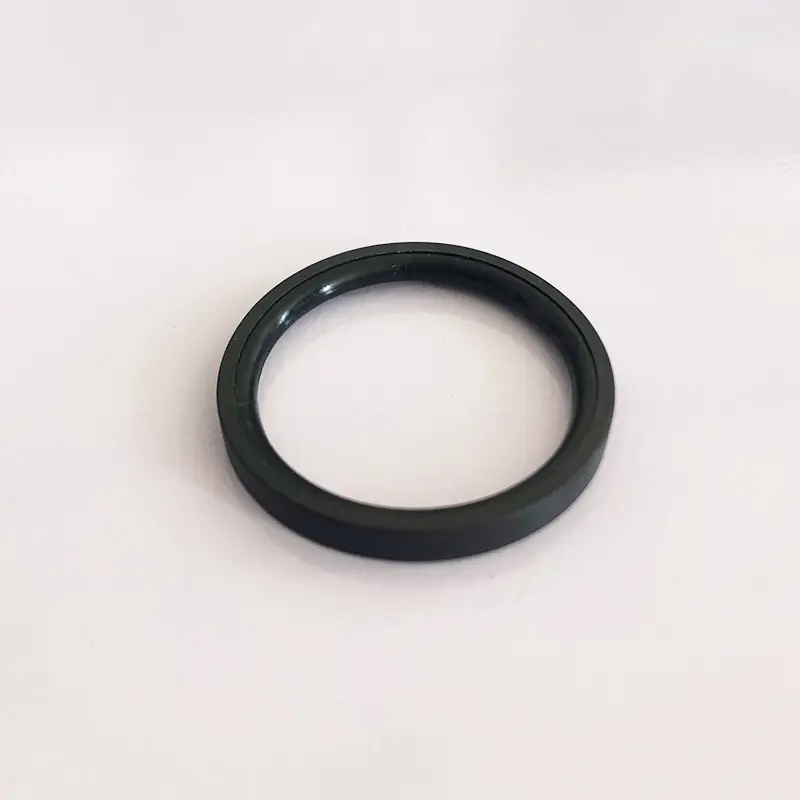

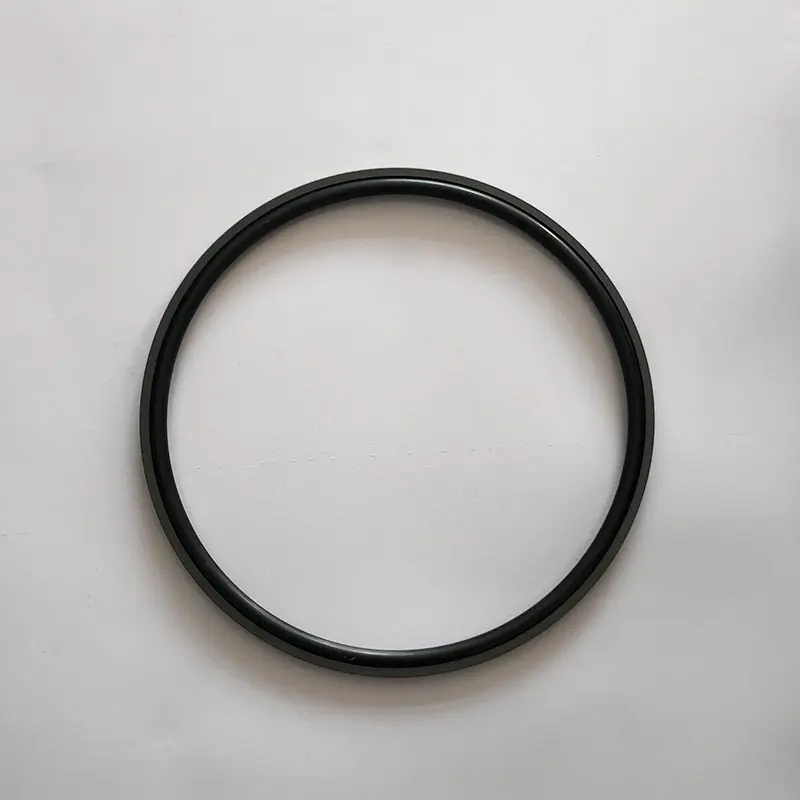

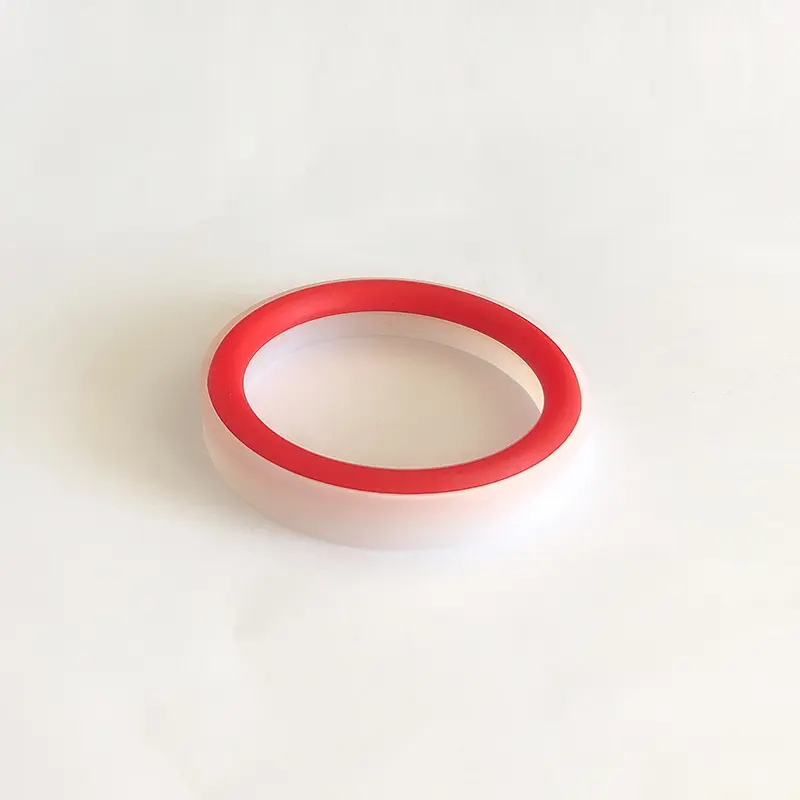

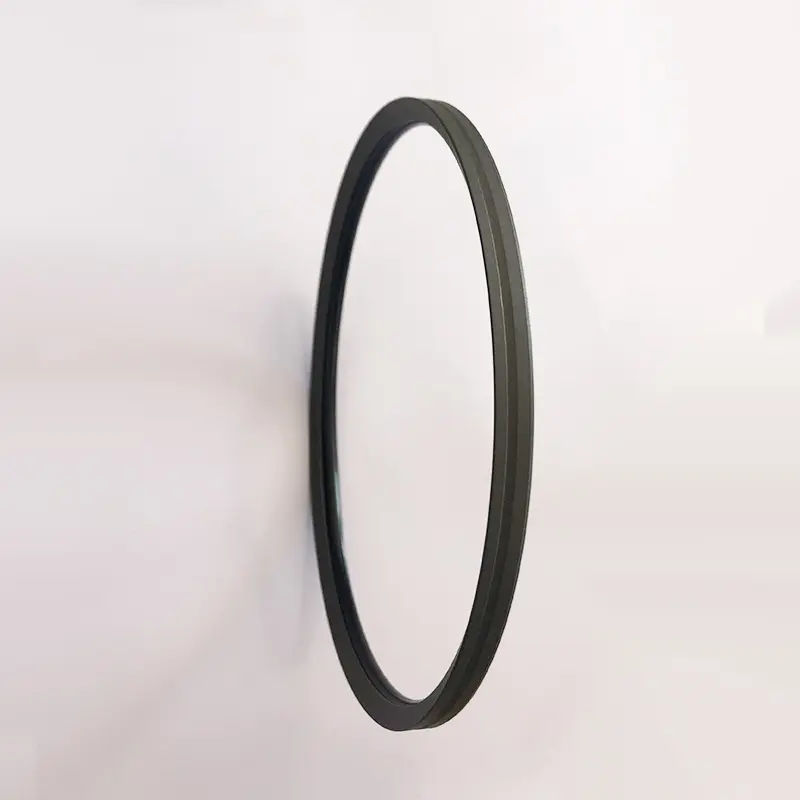

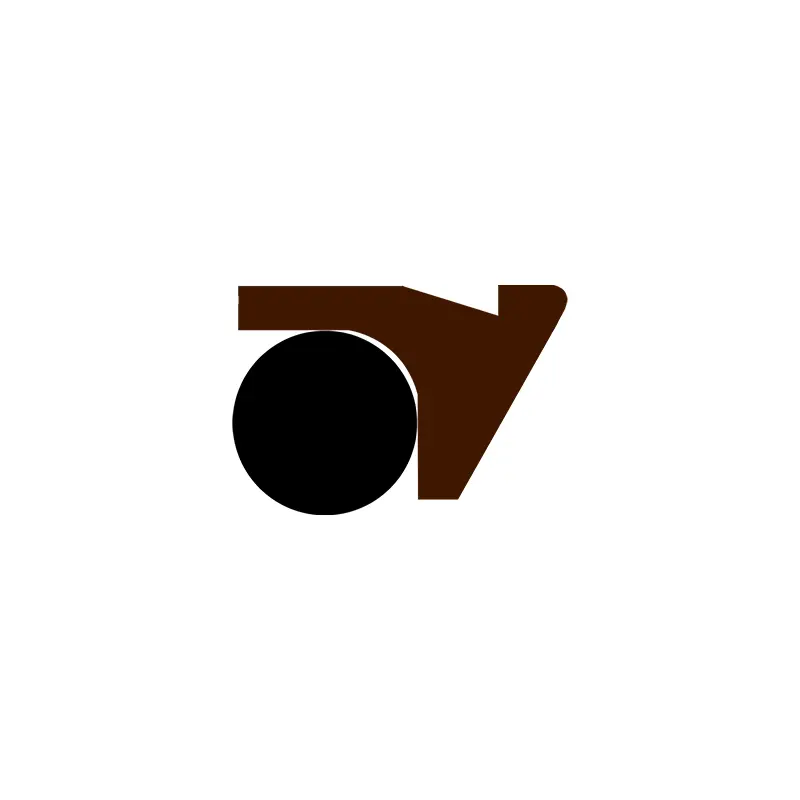

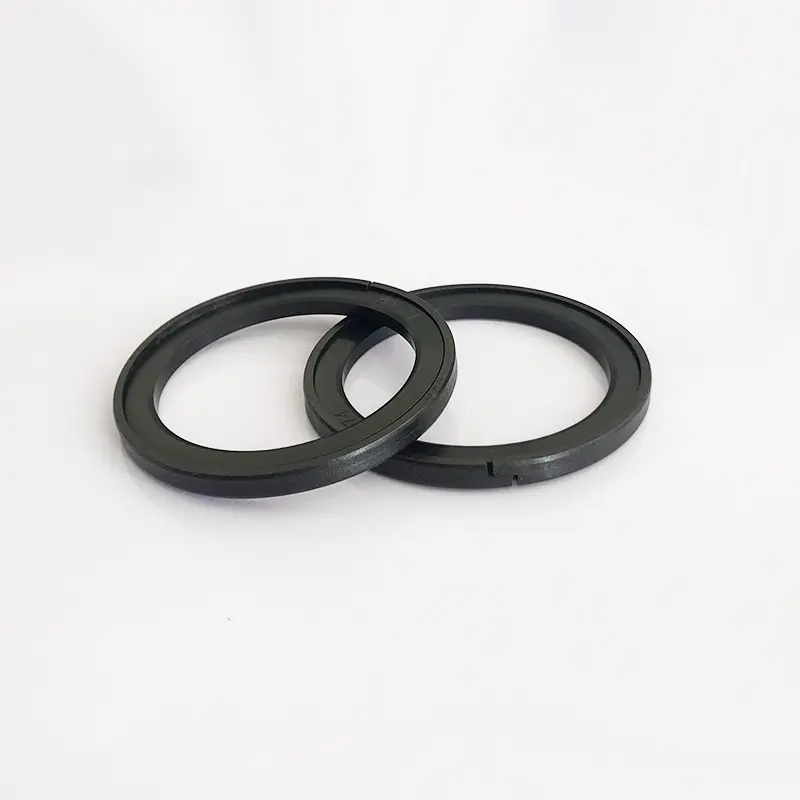

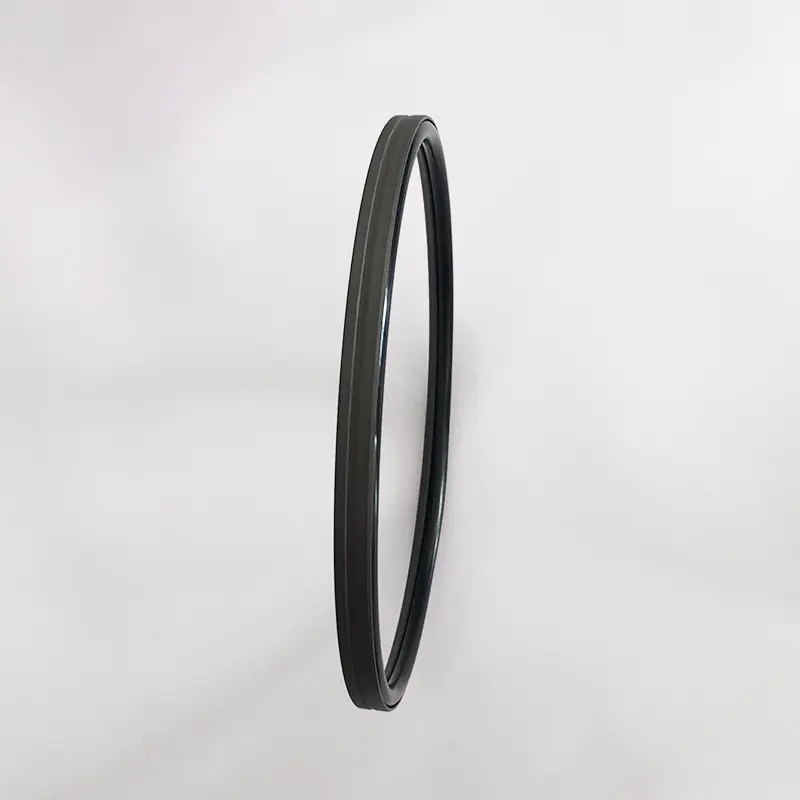

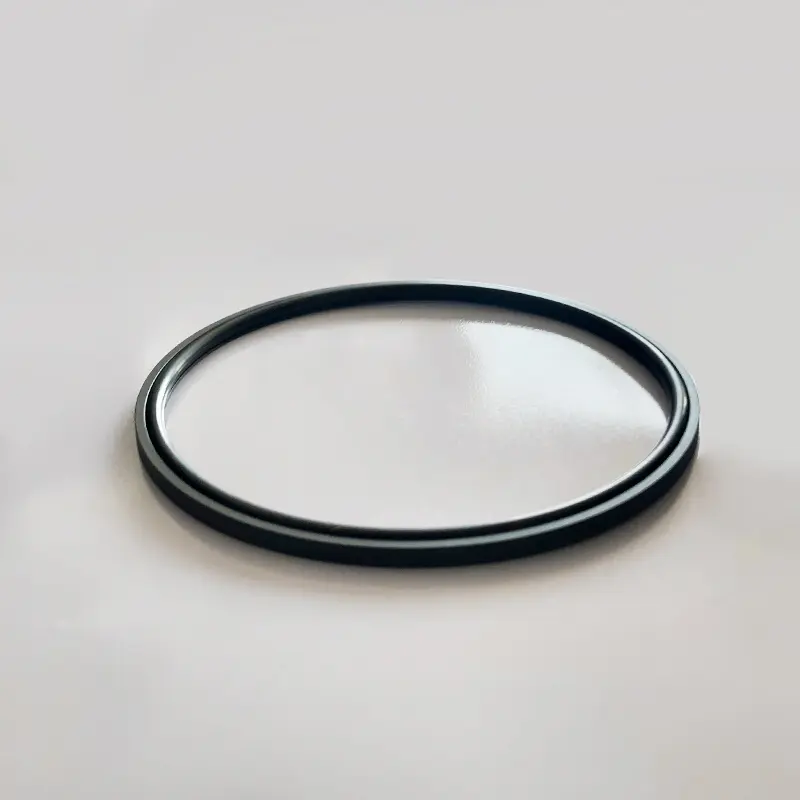

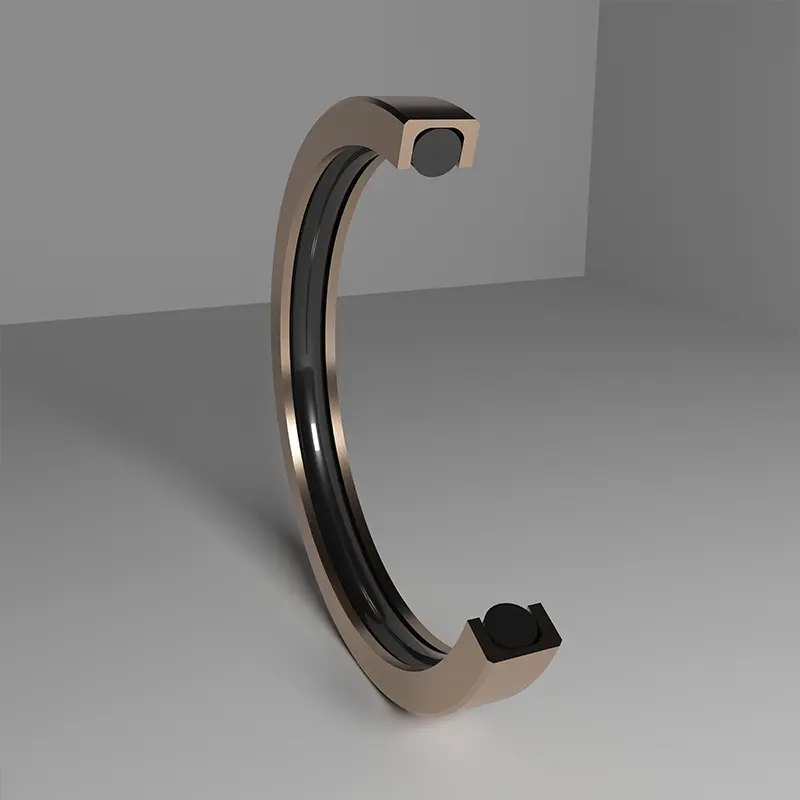

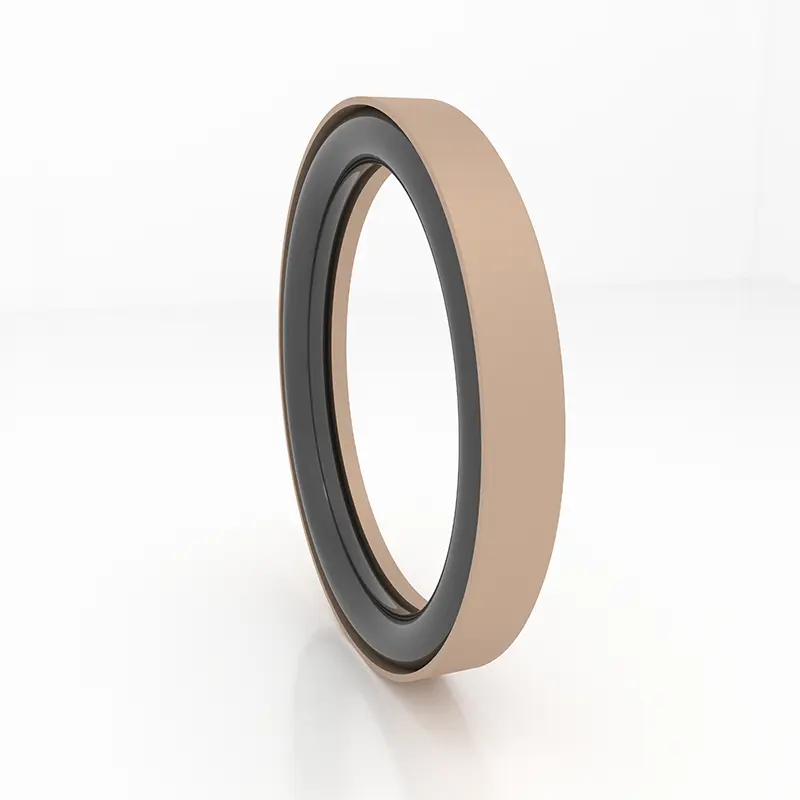

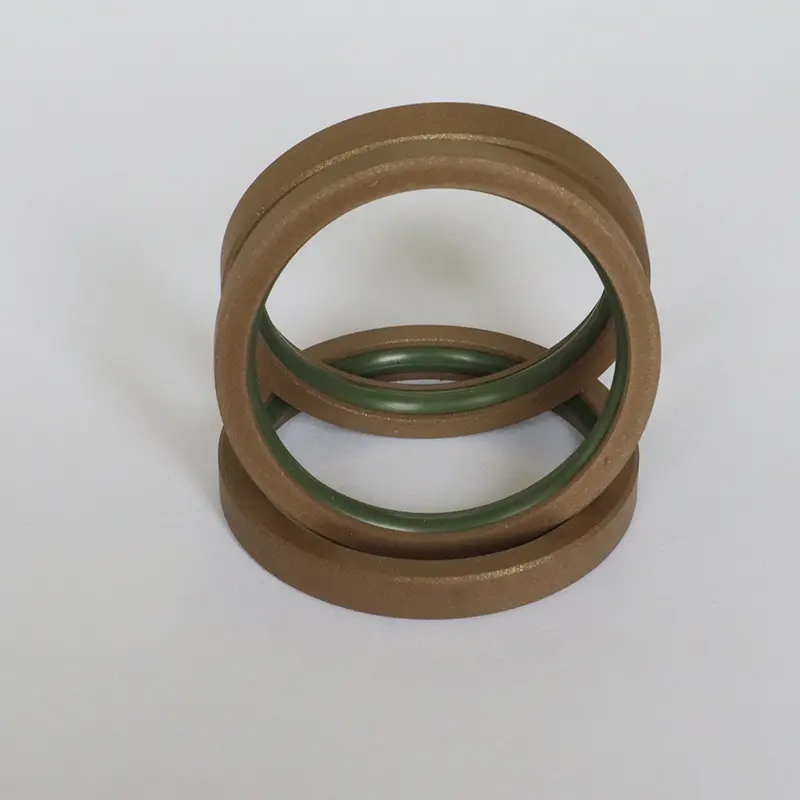

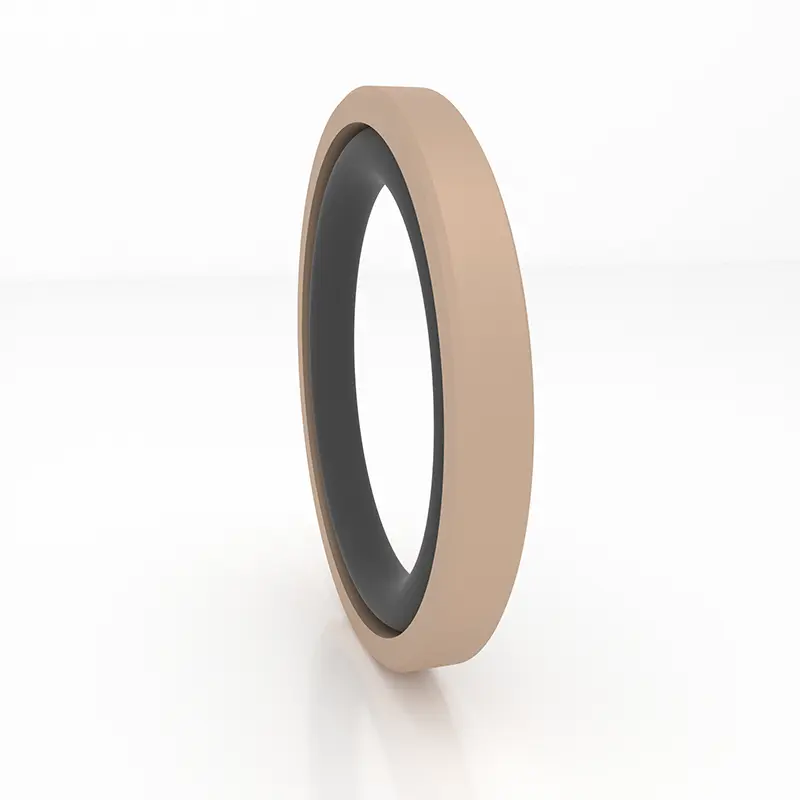

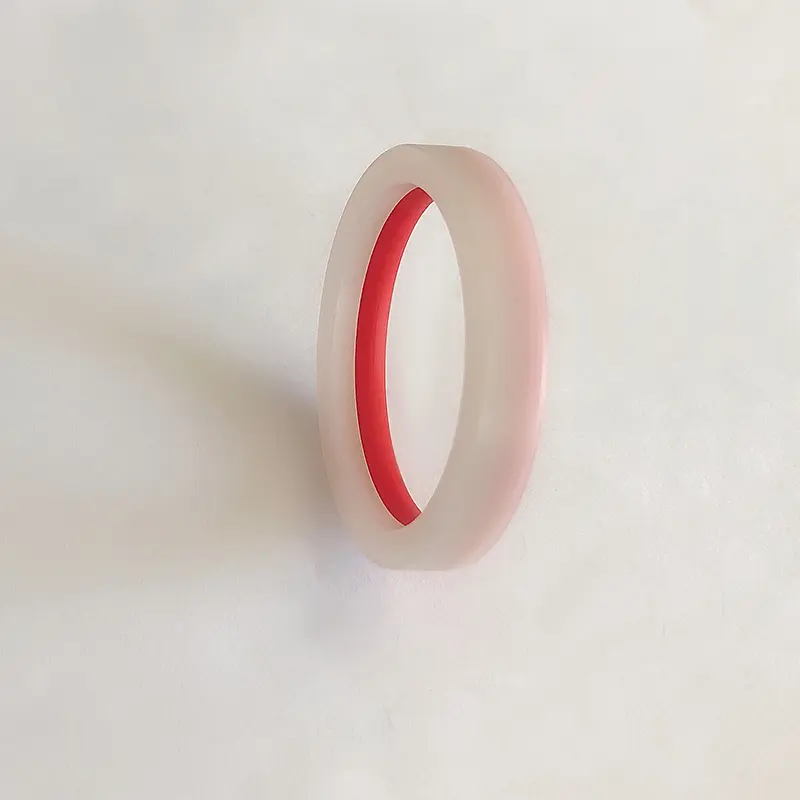

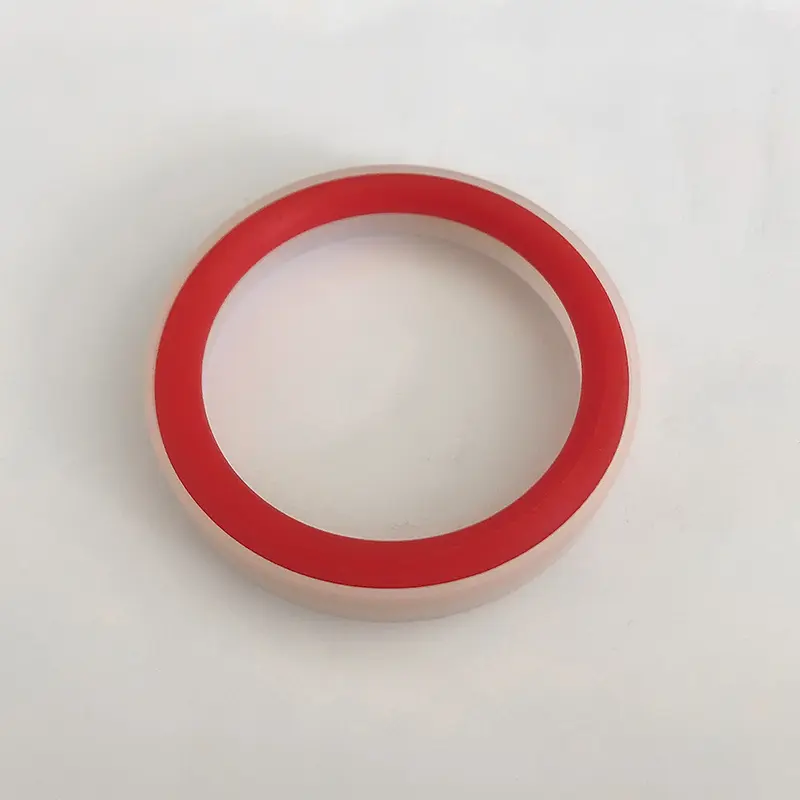

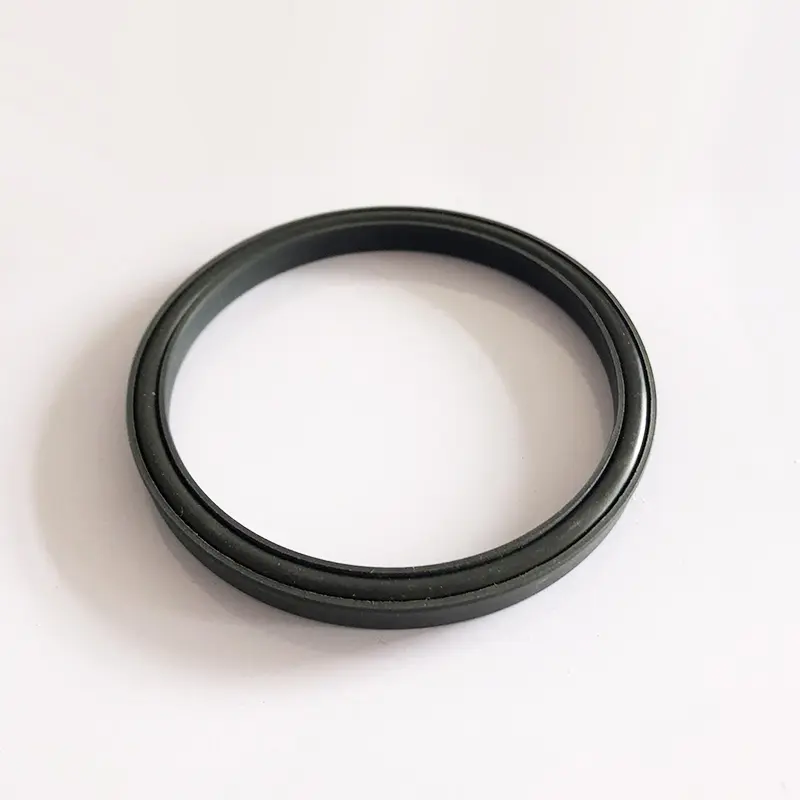

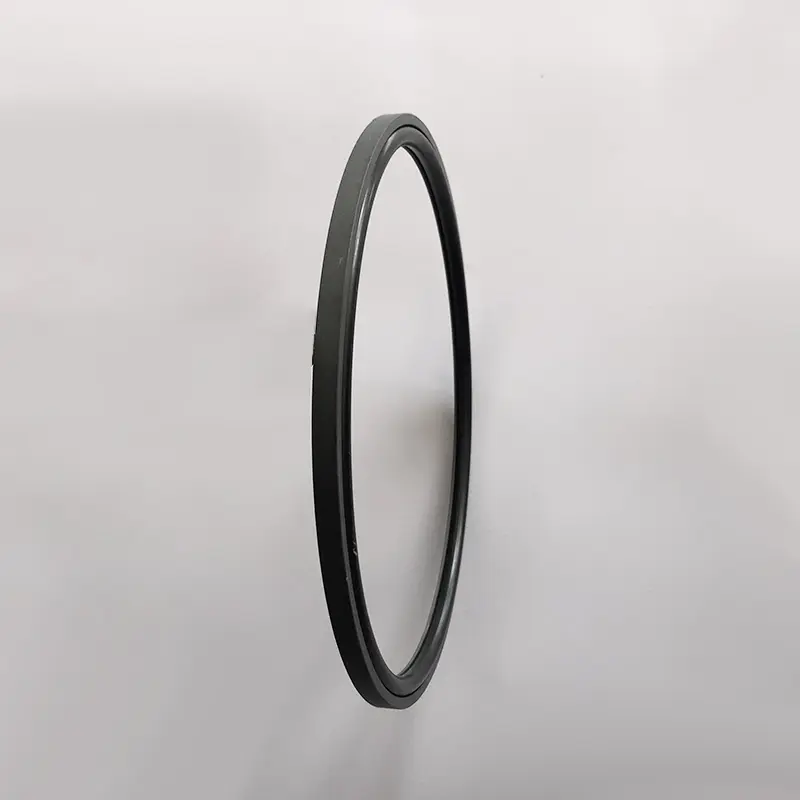

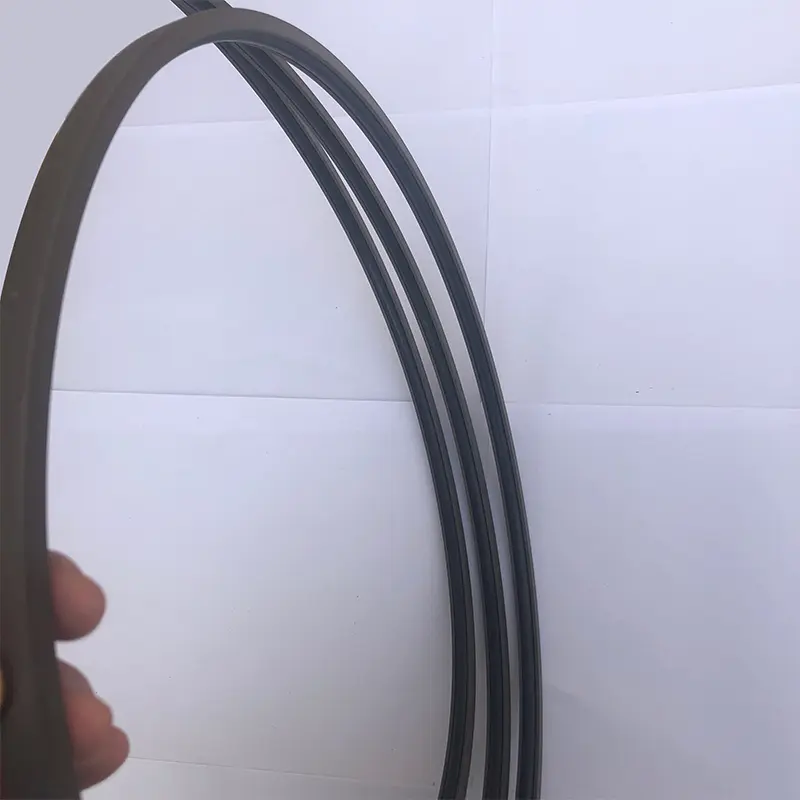

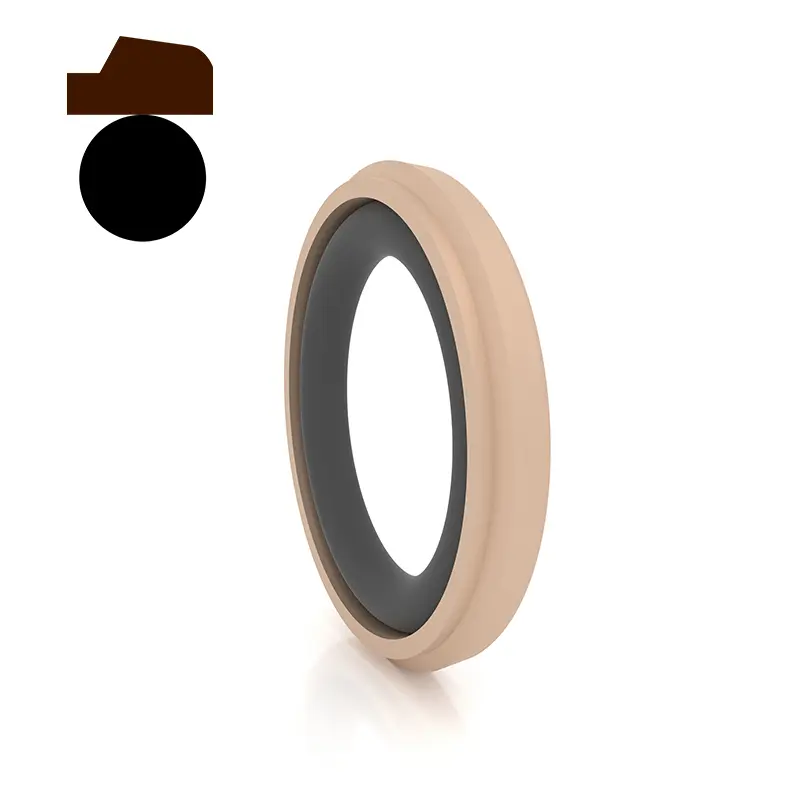

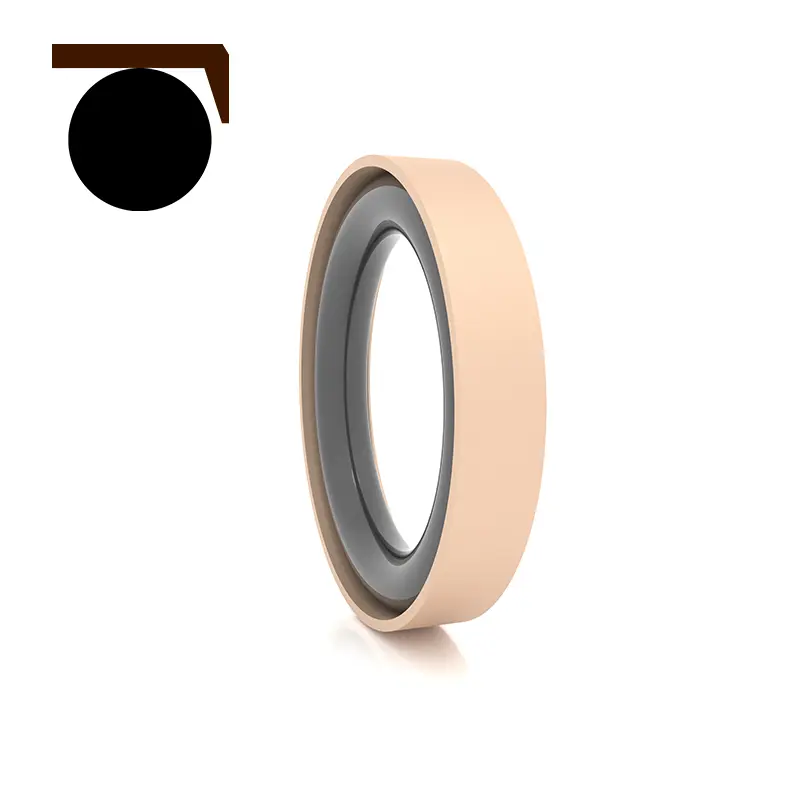

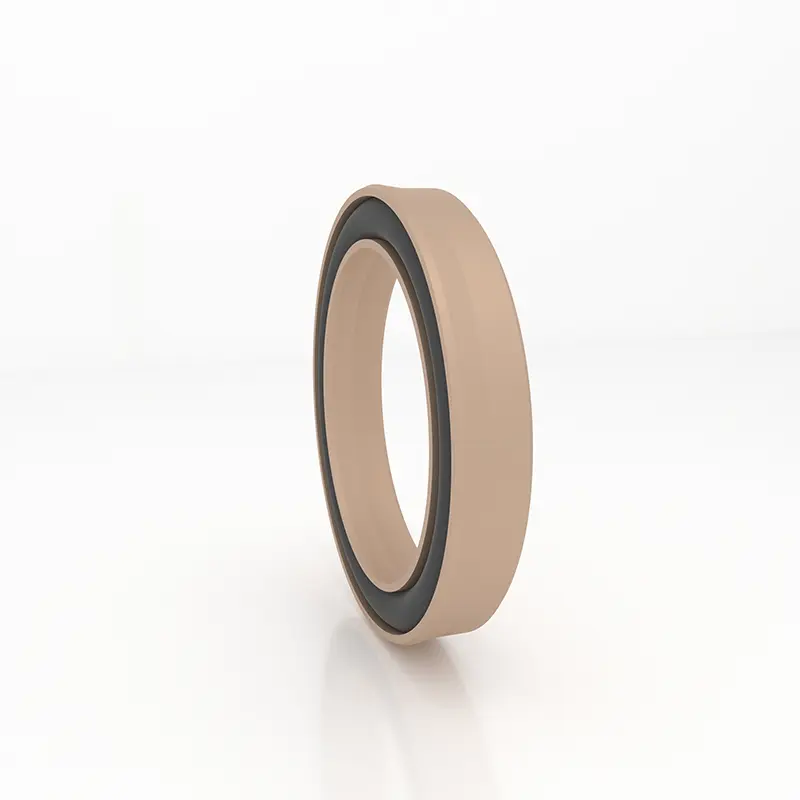

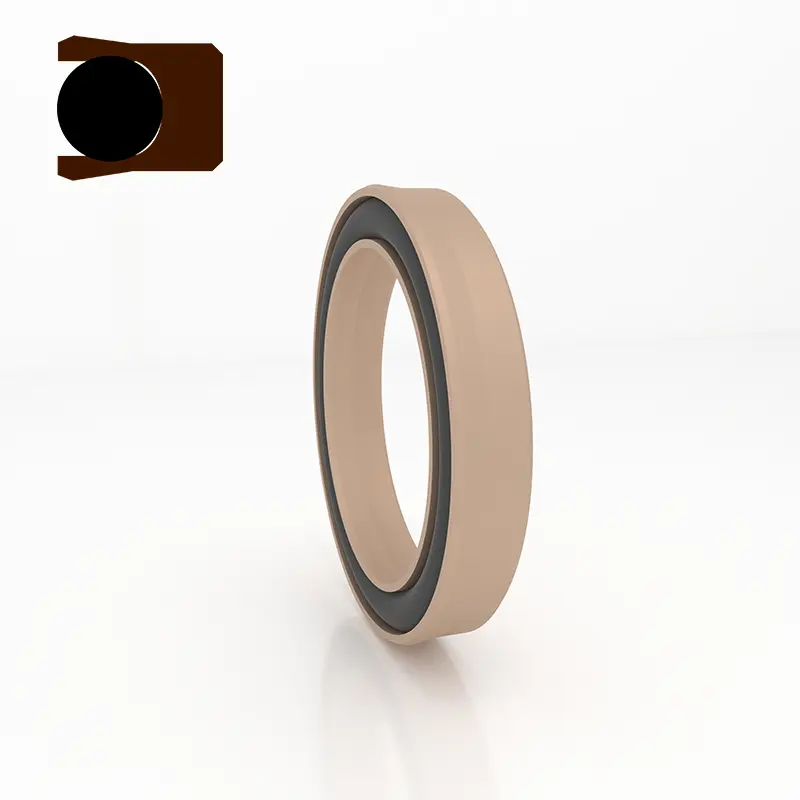

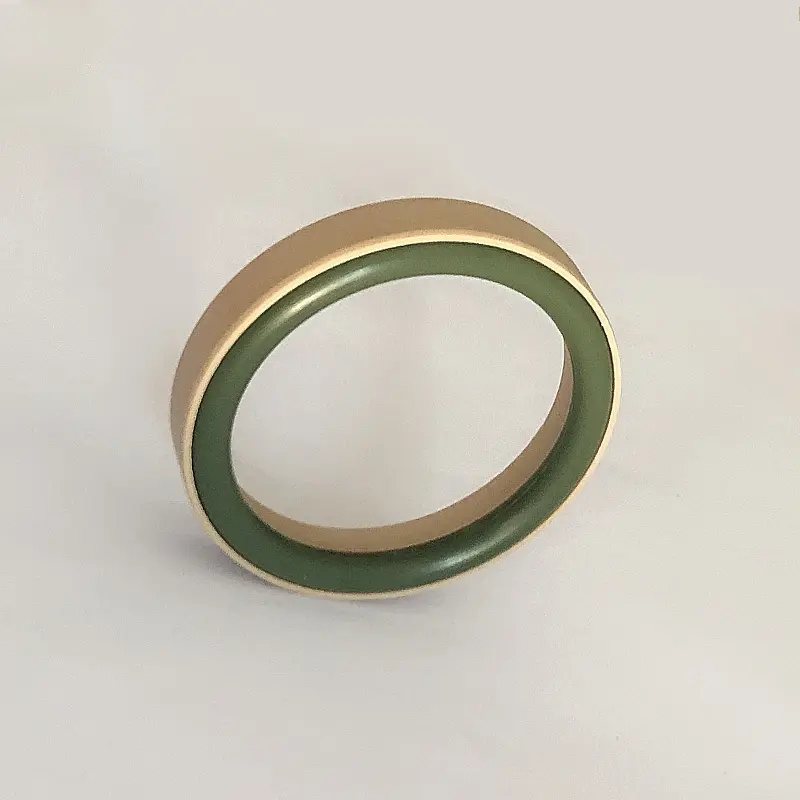

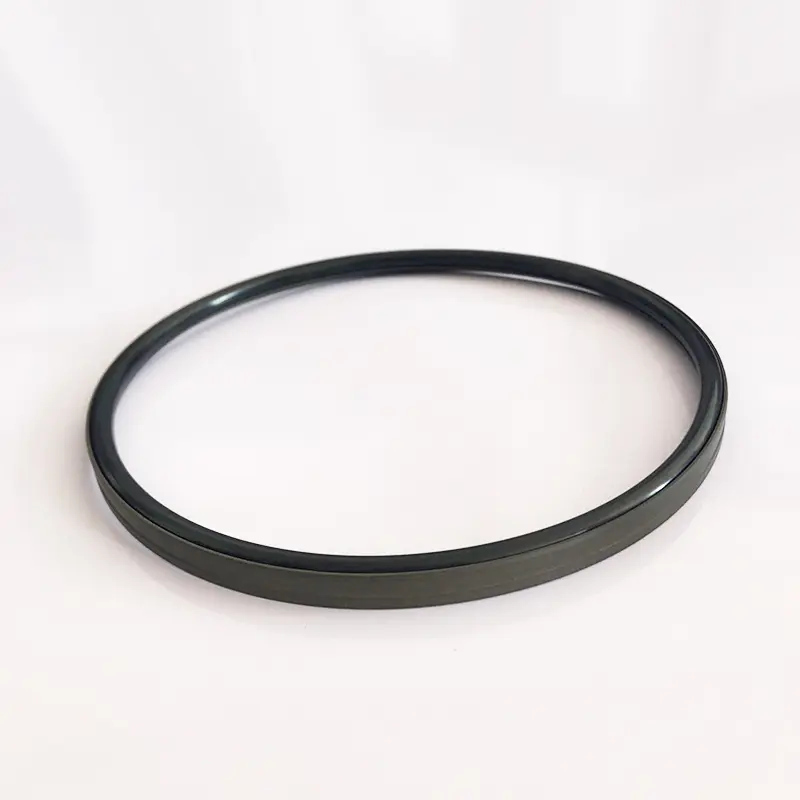

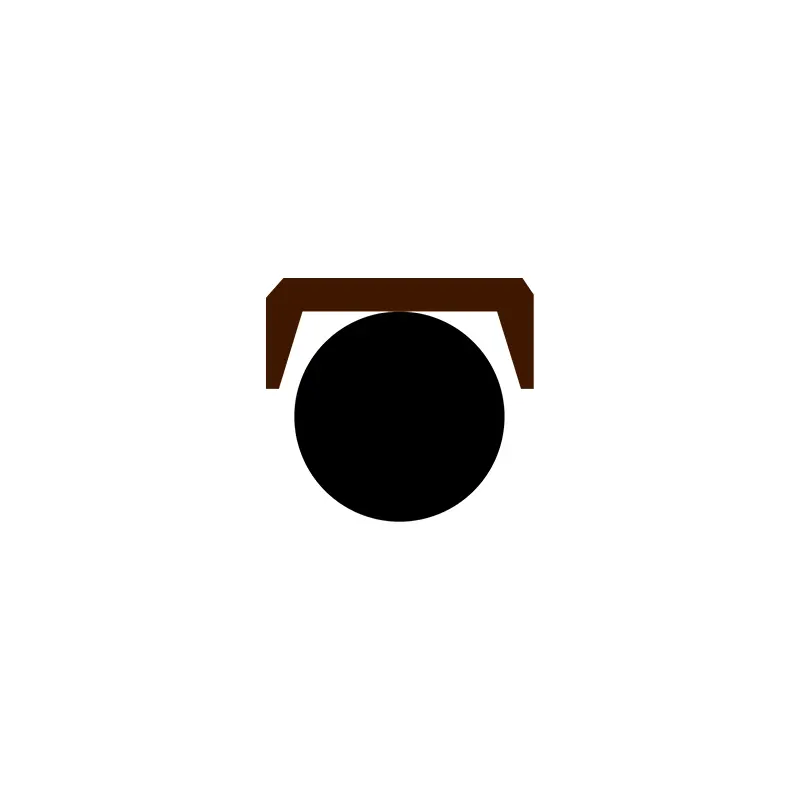

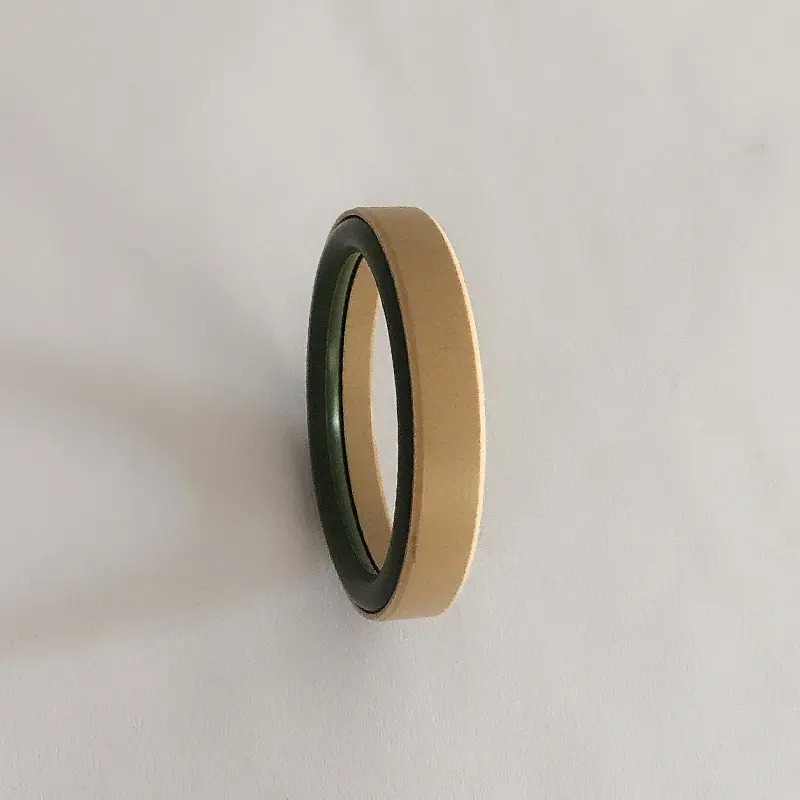

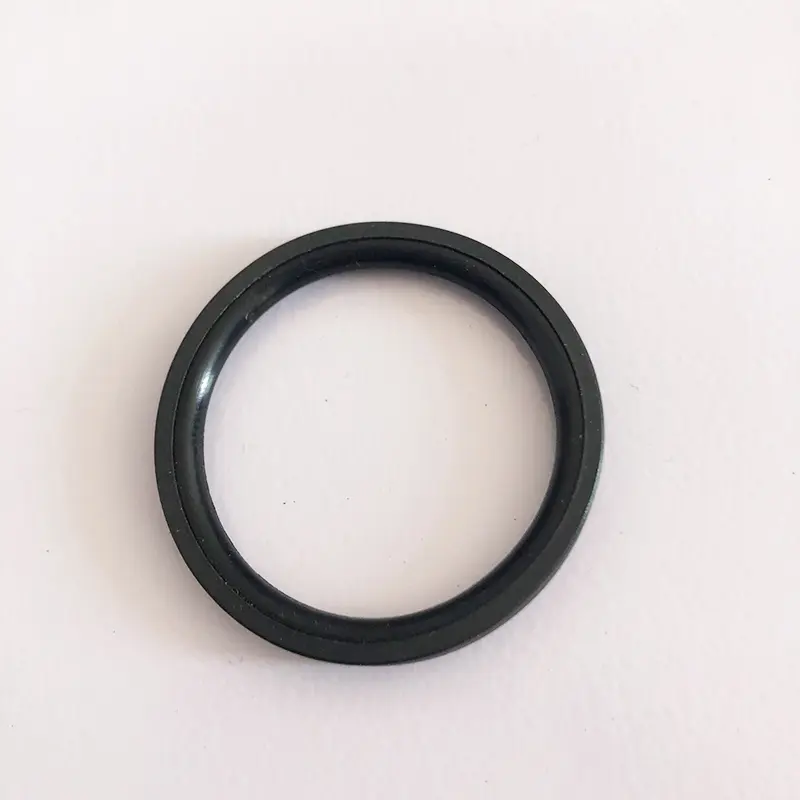

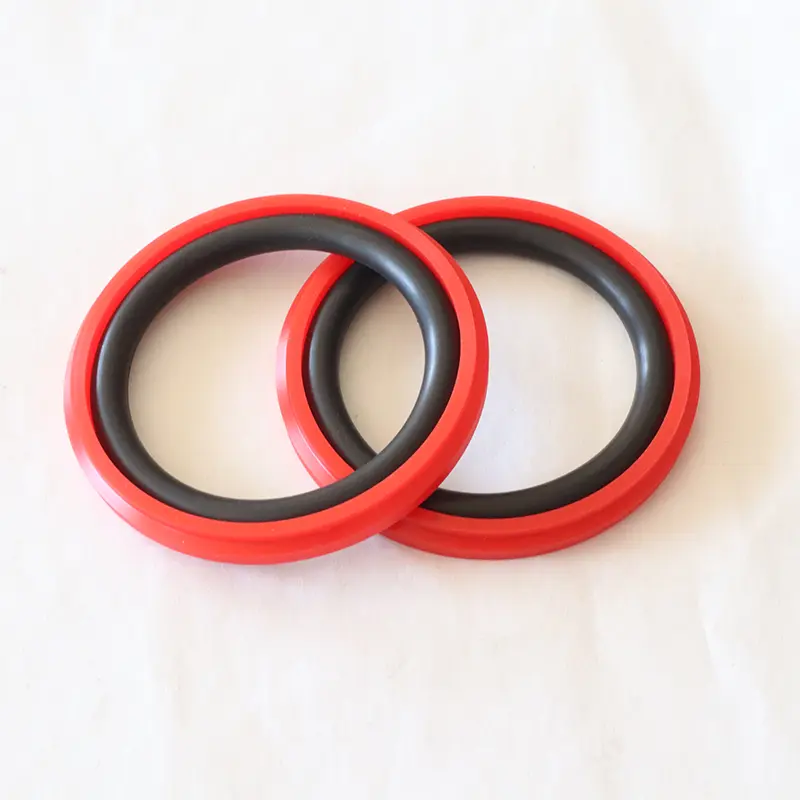

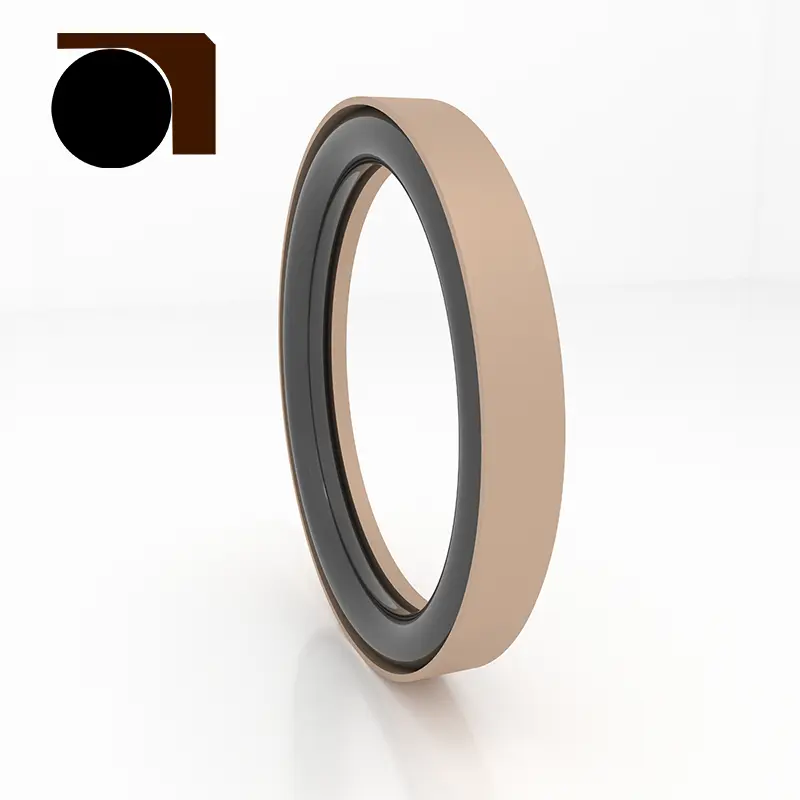

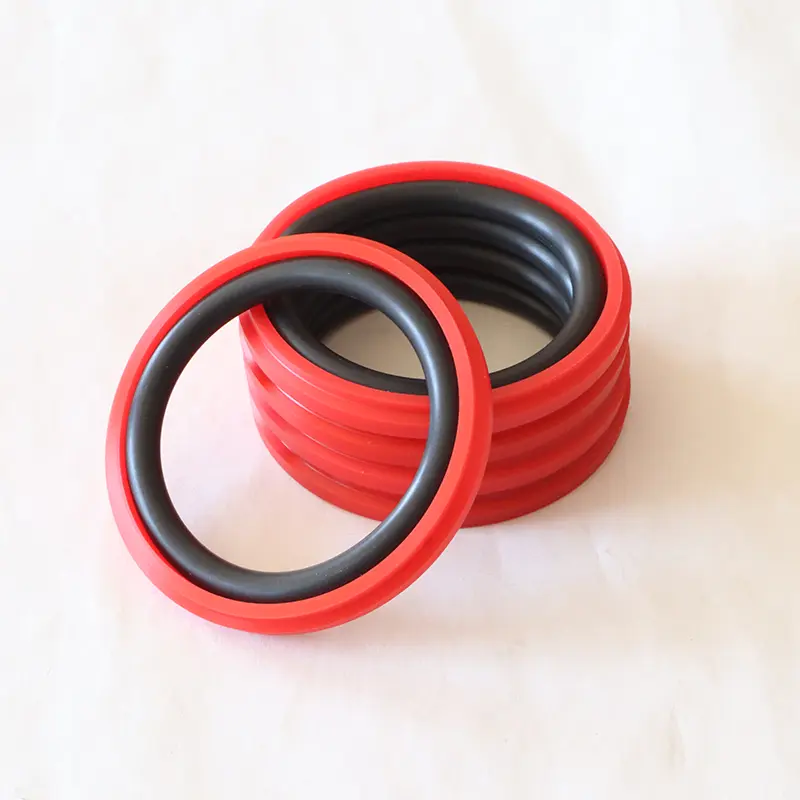

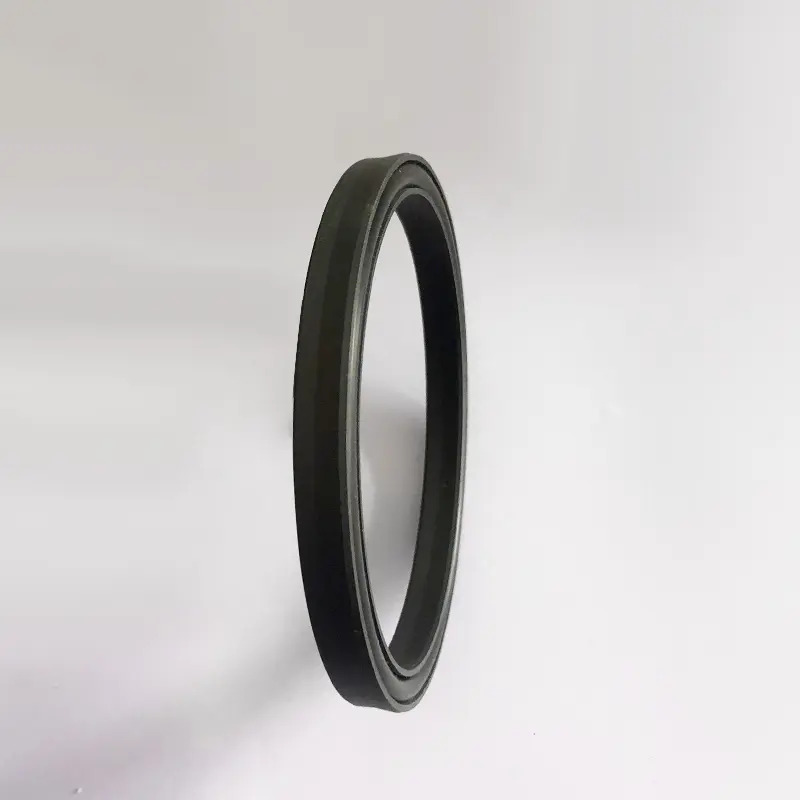

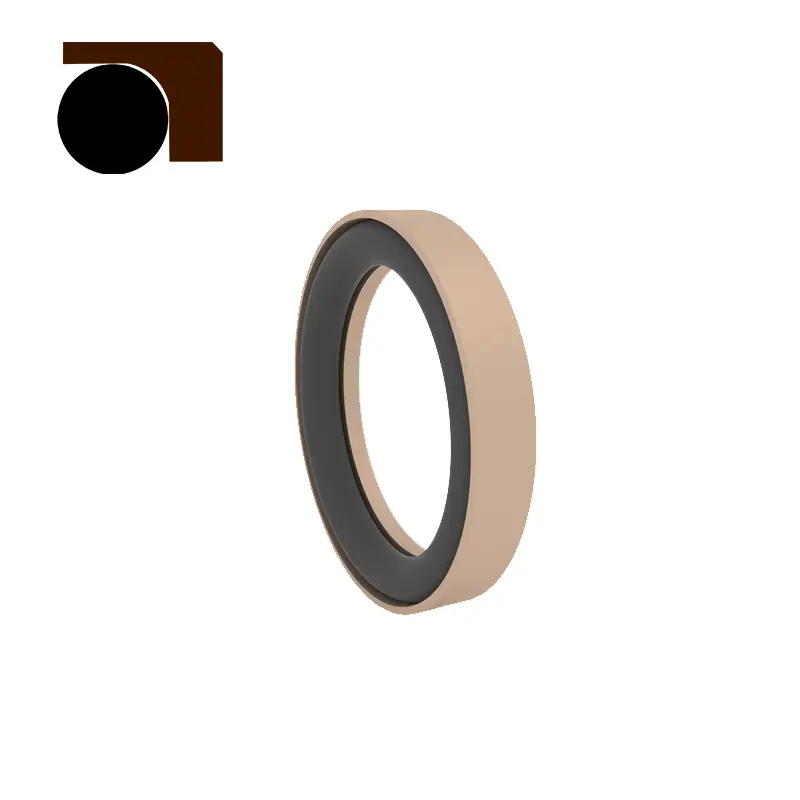

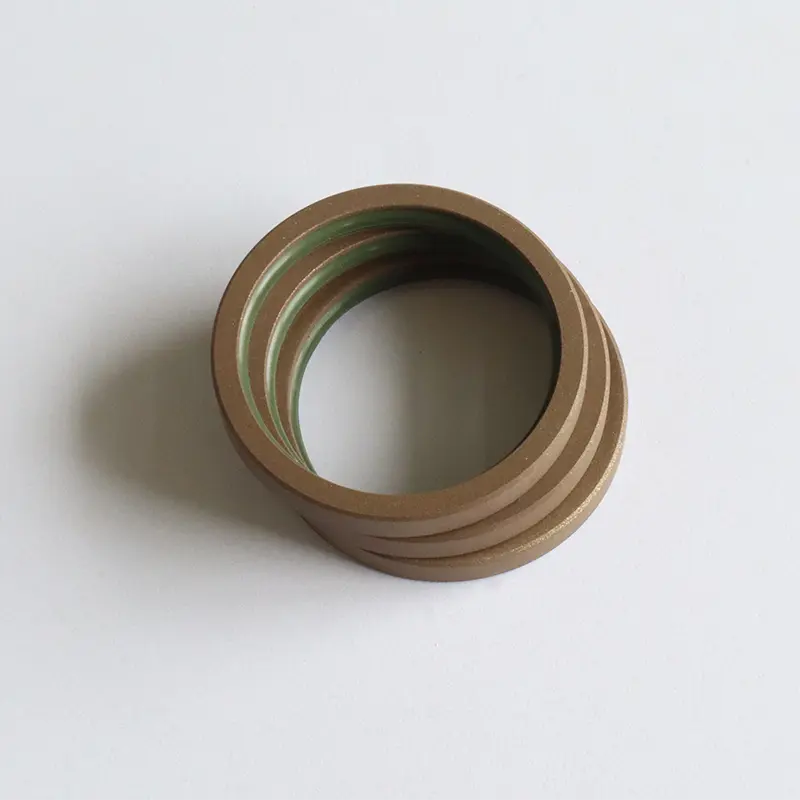

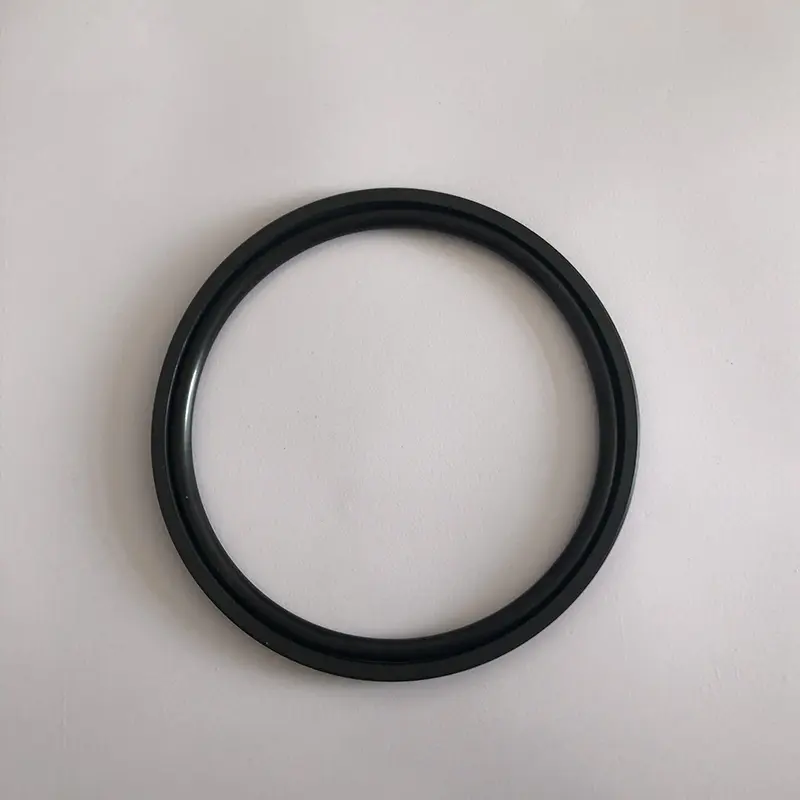

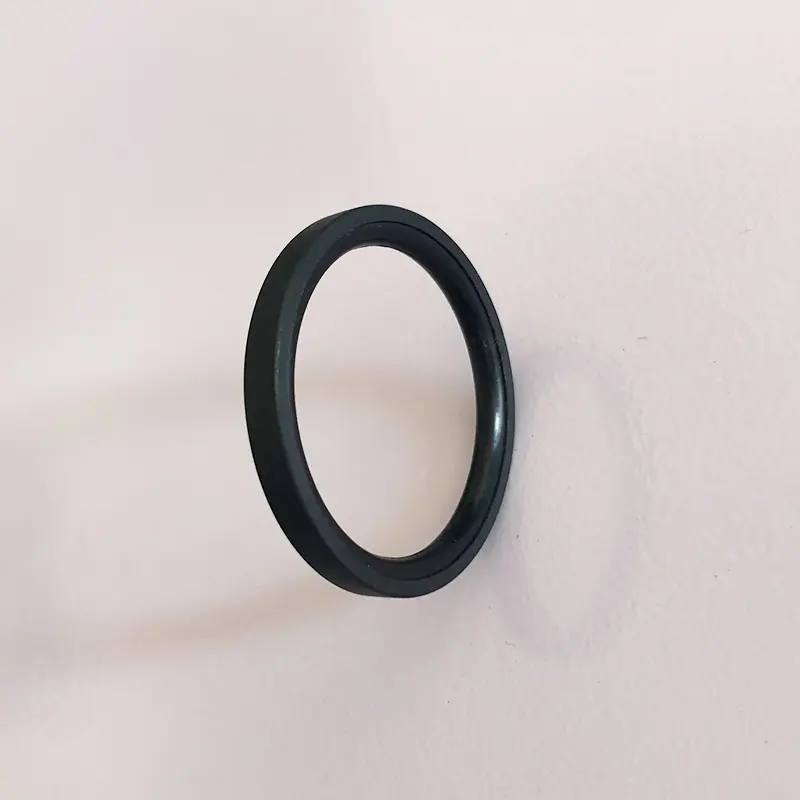

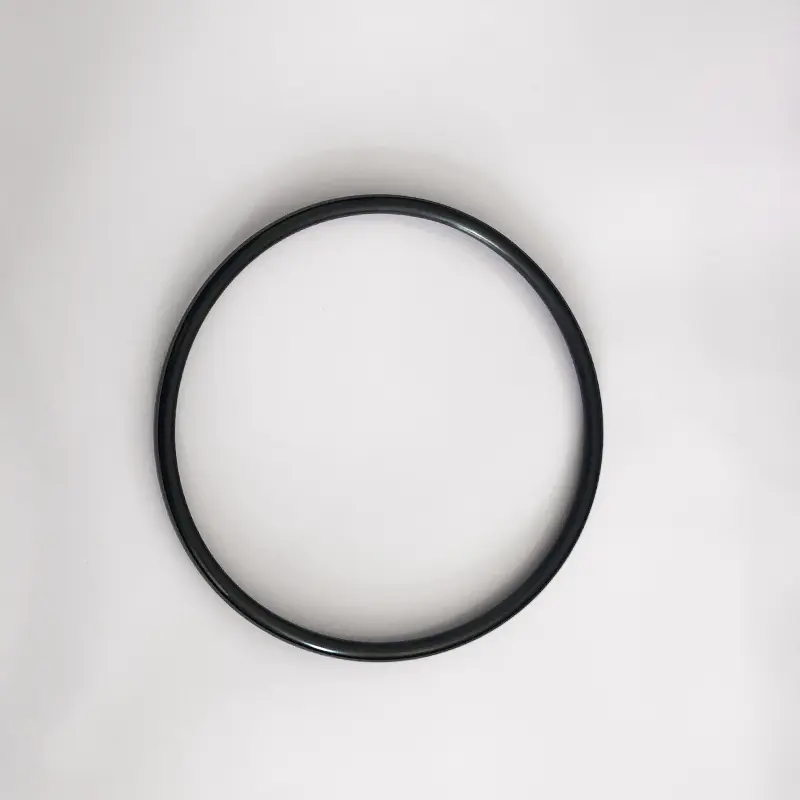

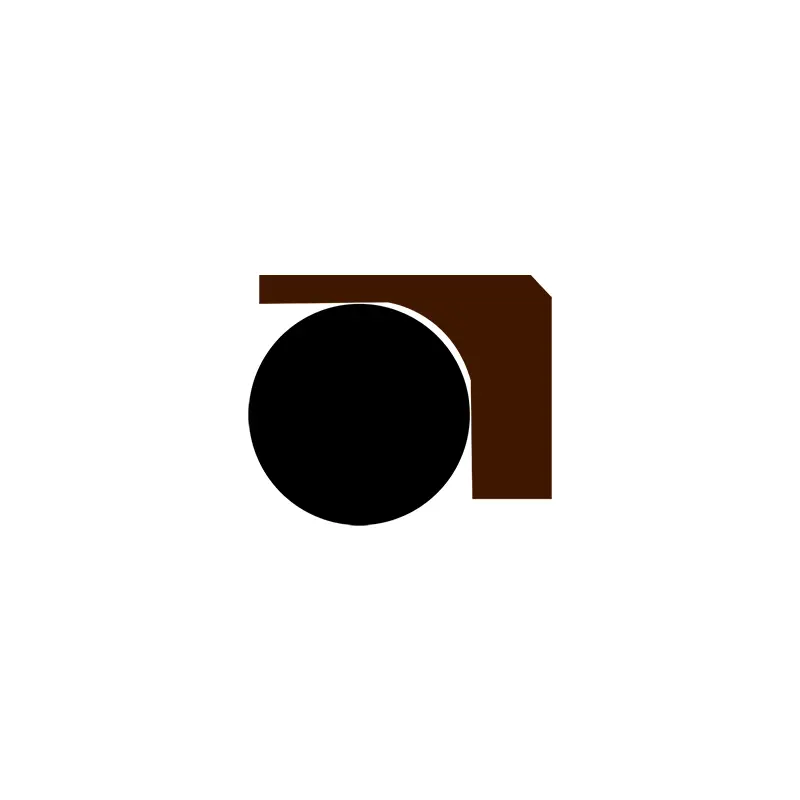

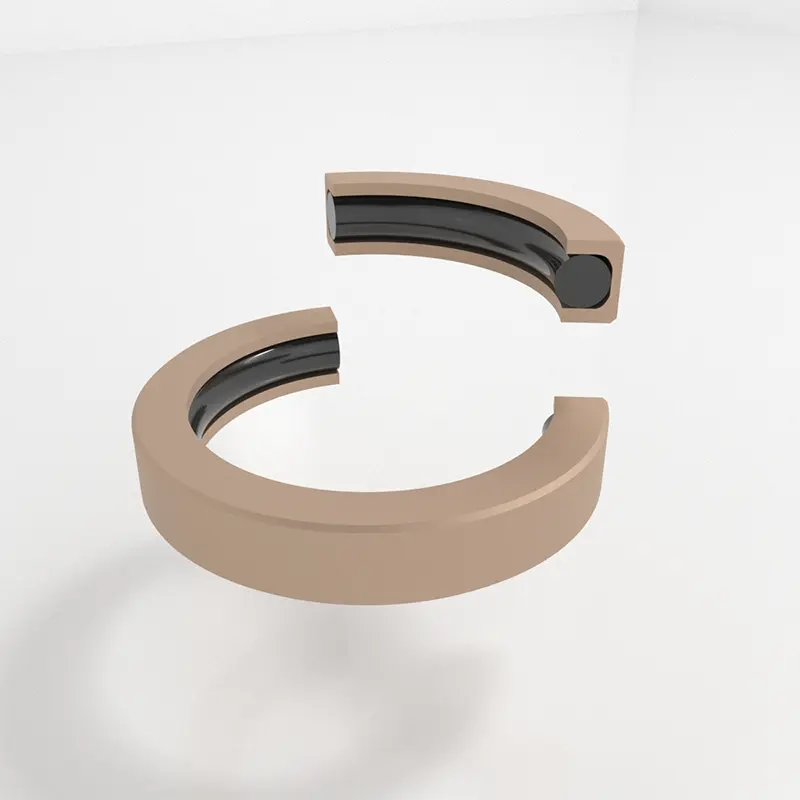

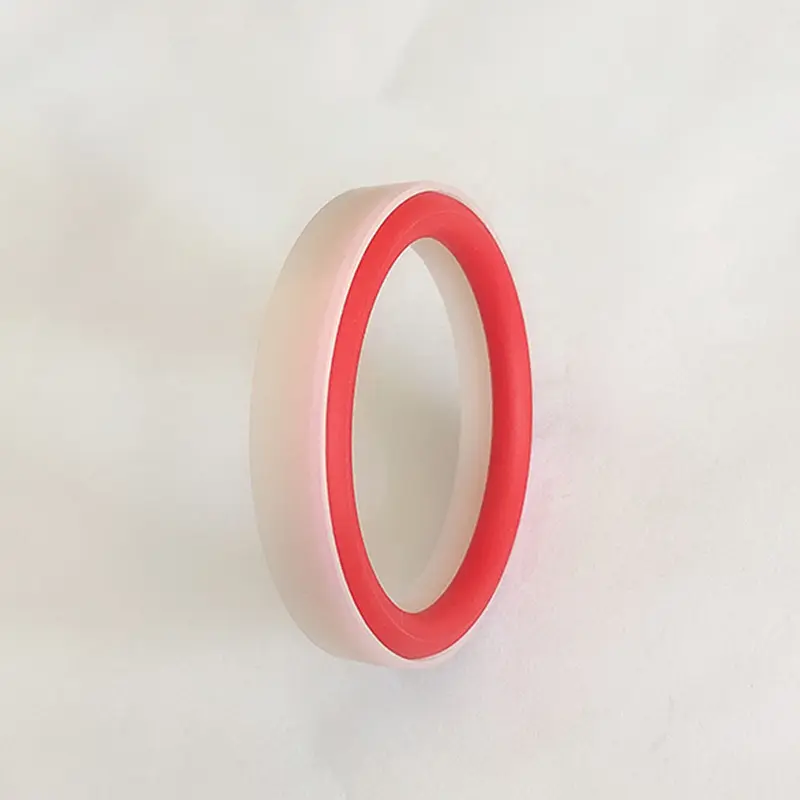

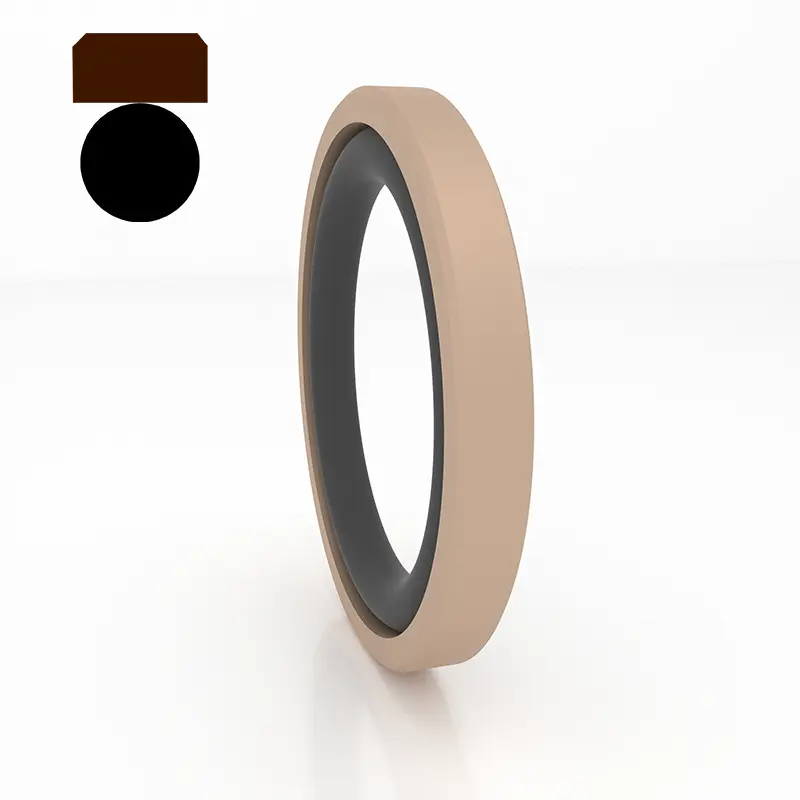

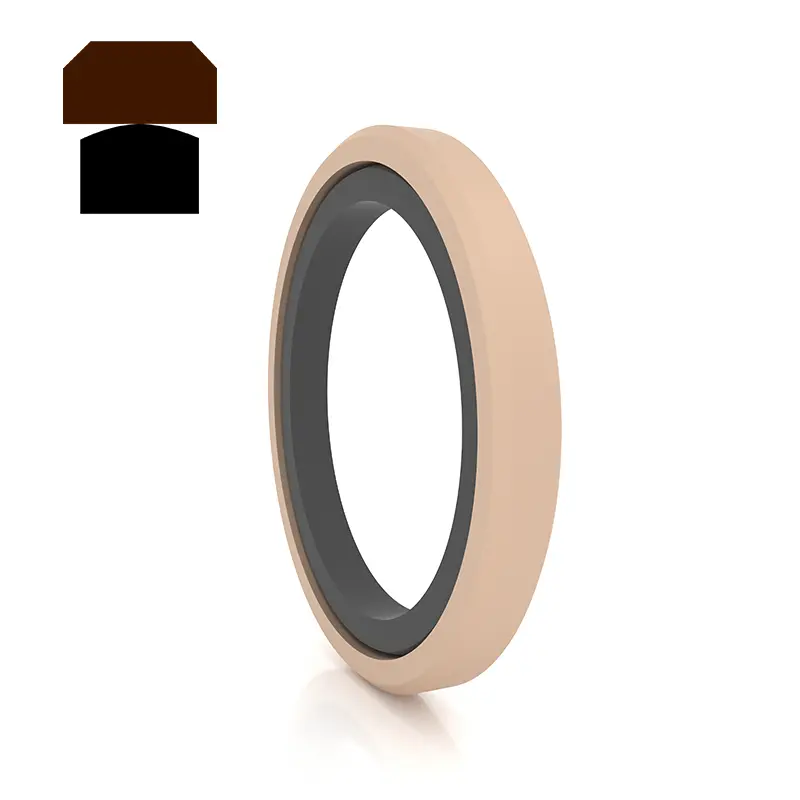

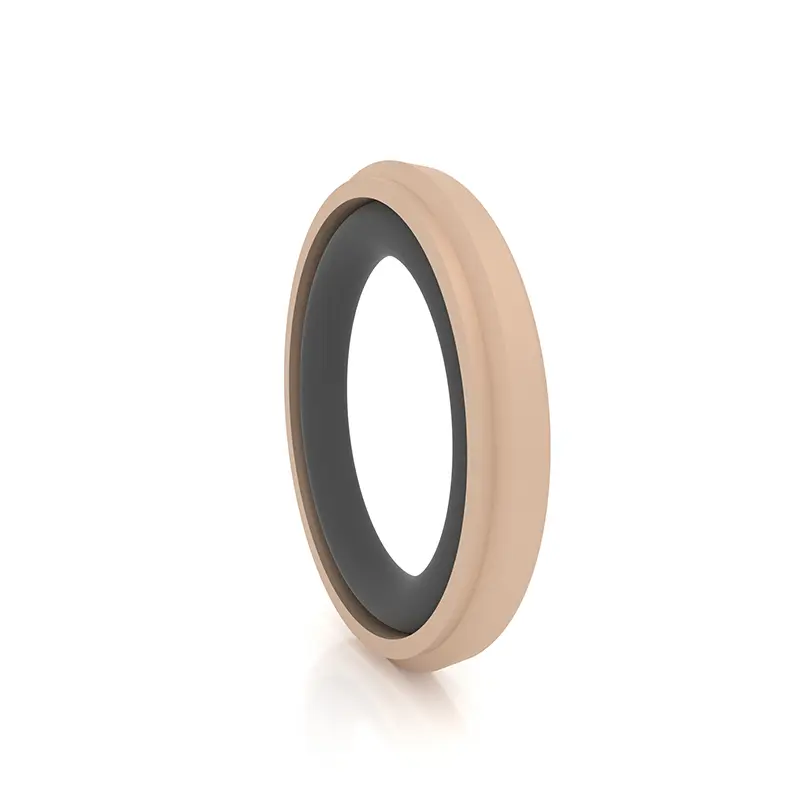

Høyt trykkforsegling for stempelhull er en av selene som Ruichen Seals kan gi deg. Vi er en profesjonell produsent av hydrauliske seler i Kina. Denne tetningsringen uavhengig utviklet og produsert er sammensatt av en PTFE- eller komposittmateriale spesialformet tetningsring og en O-formet gummiring. Den spesifikke tetningsringstrukturdesignet forbedrer også selens evne til å motstå høyt og ultrahøyt trykk.

Send forespørsel

produktbeskrivelse

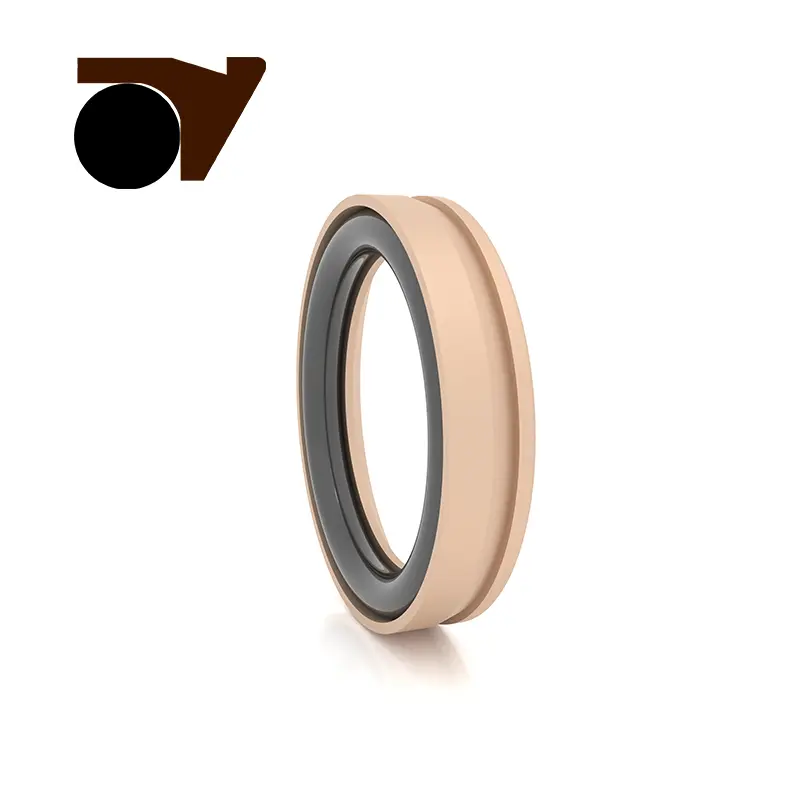

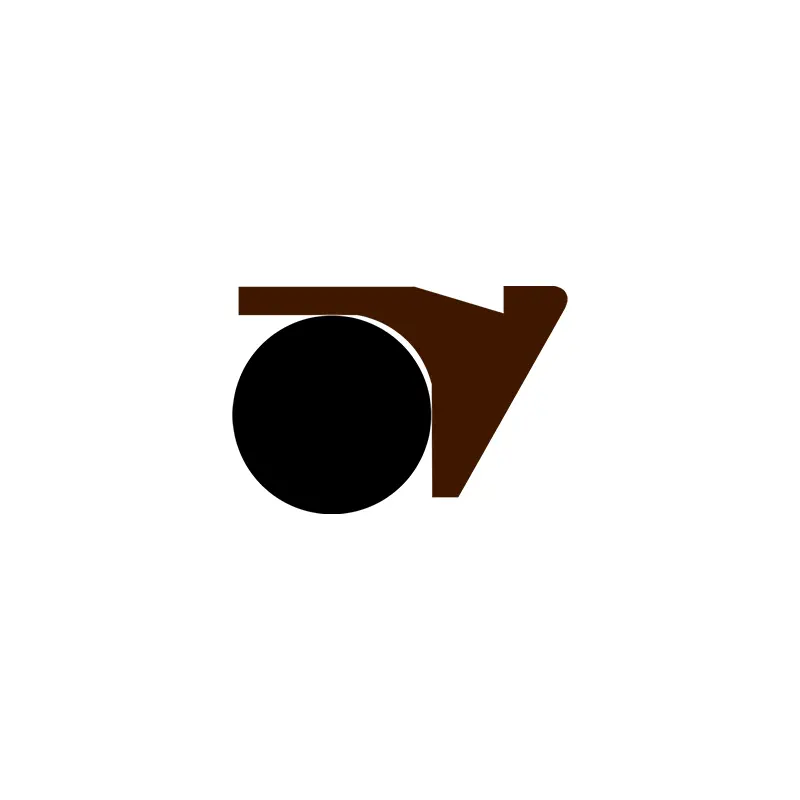

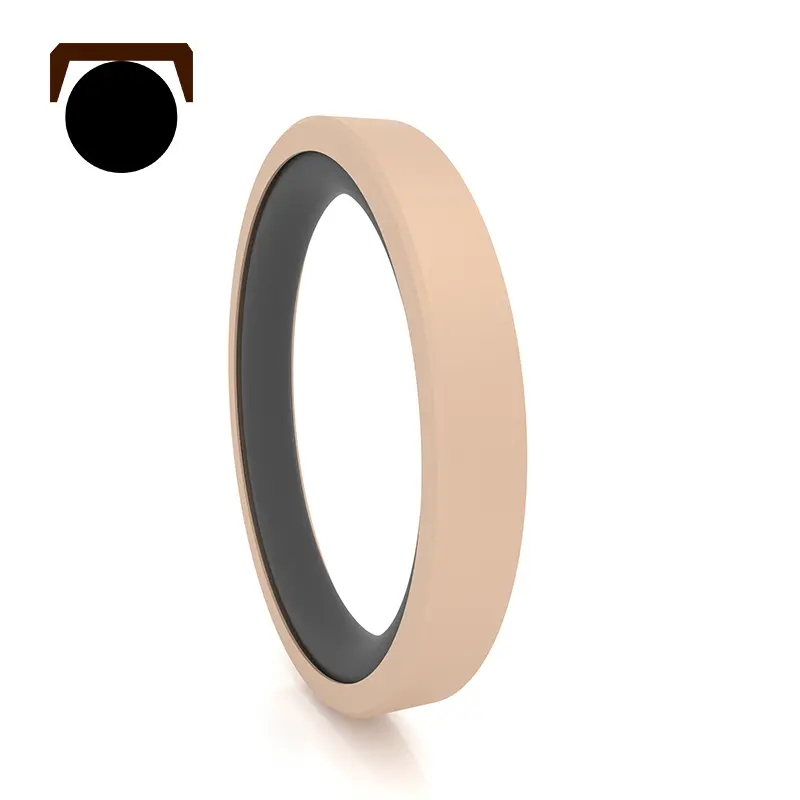

Tetninger med høyt trykk for stempelhull er utmerket, bestående av PTFE eller spesielle komposittmateriale Spesialformede tetningsringer og høye elastiske O-formede gummiringer. I henhold til de matchende O-ringene er de delt inn i RC58-RC64-serien (tilpasset GB1235), som er spesielt brukt for hydraulisk frem- og tilbakegående bevegelse enveis tetning.

PTFE -materiale har sterk kjemisk stabilitet, syre- og alkalikorrosjonsbestandighet, og tilpasser seg komplekse kjemiske miljøer. Tetningsringen og gummiringen fungerer sammen for å oppnå utmerket tetningseffekt.

I marin ingeniørfag kan høye trykkforseglinger for stempelhull gi nøkkelbeskyttelse for det hydrauliske systemet med dyp-havdetektorer. Dyphavs vanntrykket er høyt og sjøvannet er svært etsende. Den materielle fordelen er en av forutsetningene for produktet for å gi høytrykksmotstand og korrosjonsmotstand.

I tunge maskiner produserer store kranhydrauliske teleskoparmer mye. Byggeplassen er sammensatt, de teleskopiske armene beveger seg ofte, og trykket varierer. PTFE-materiale er slitasjebestandig, kombinert med en tynn leppedesign, kompensasjon i sanntid for slitasje, tett forsegling og redusert feilrisiko.

I løpet av nye energikjøretøyer er også høytrykksforseglinger for stempelhull kritiske. I EPS -hydrauliske komponenter er materialet stabilt og kan forsegle nøyaktig i møte med hydraulisk oljerosjon og temperaturendringer; I bremsesystemet, for høytrykkspåvirkning og korrosjon av bremsevæske, forhindrer den spesielle strukturen og den optimaliserte tykkelsen forseglingsring strengt lekkasje og sikrer sikkerhet.

Høytrykksforseglingene for stempelhull vi produserer har noen modeller med tynn leppedesign med god kompensasjon og utmerket forsegling. De er godt optimalisert for vanntrykk og medier med lav viskositet. Den spesielle strukturen er motstandsdyktig mot høyt trykk og har utmerket materialkvalitet. Det er det beste valget for å åpne effektiv tetning.

Produktfunksjoner:

1. Lav friksjon, liten startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, ingen kryping;

2. Lang levetid, kan brukes til oljefrie smøretetninger;

3. kan brukes til forsegling av høyt trykk, ultrahøyt trykk, vann og andre medier med lav viskositet;

4. kan brukes til forsegling av vann og andre medier med lav viskositet

Materiell valg

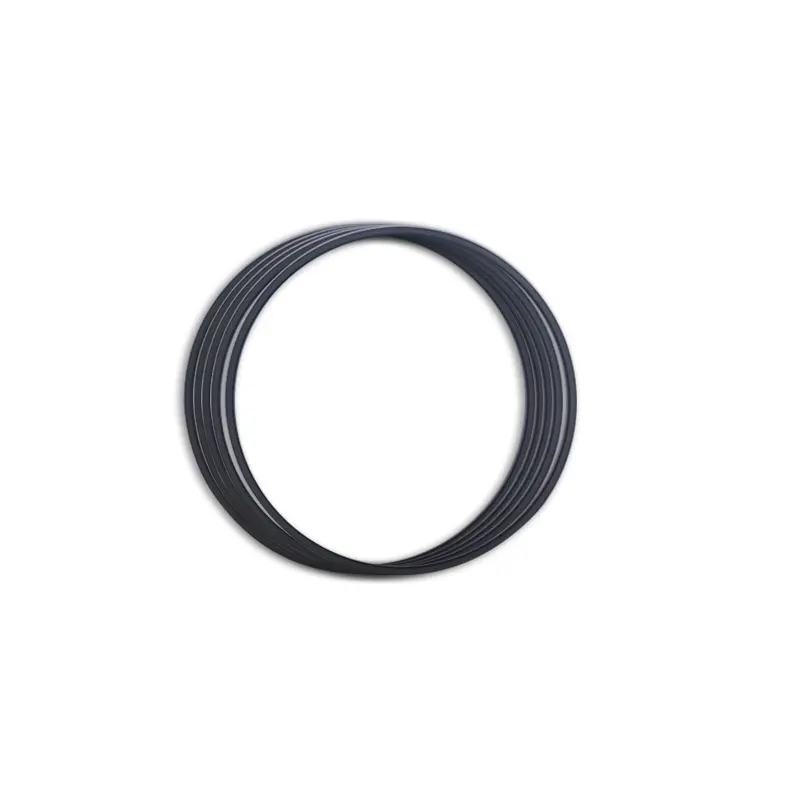

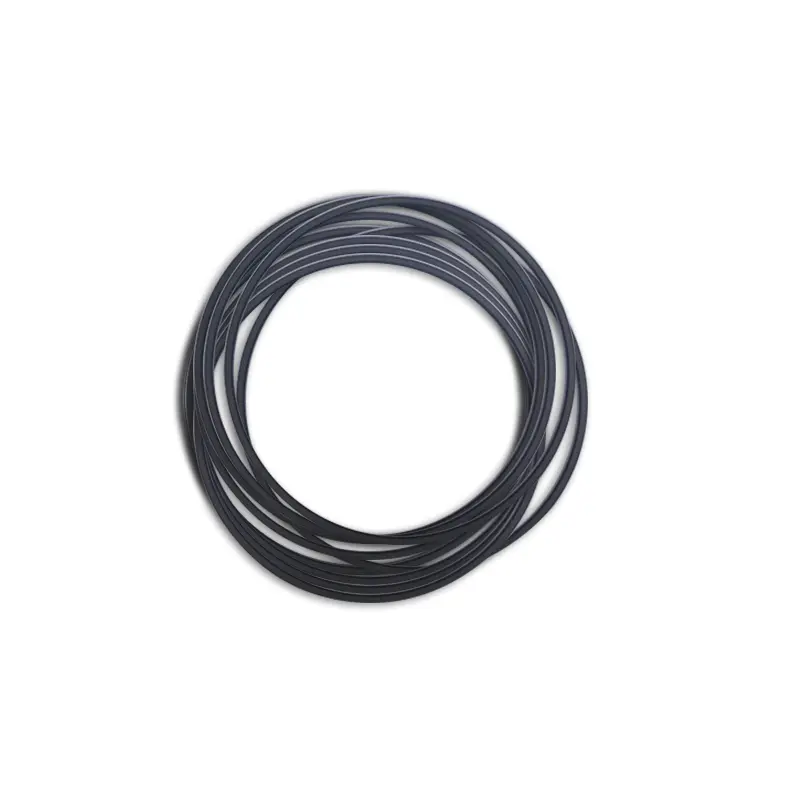

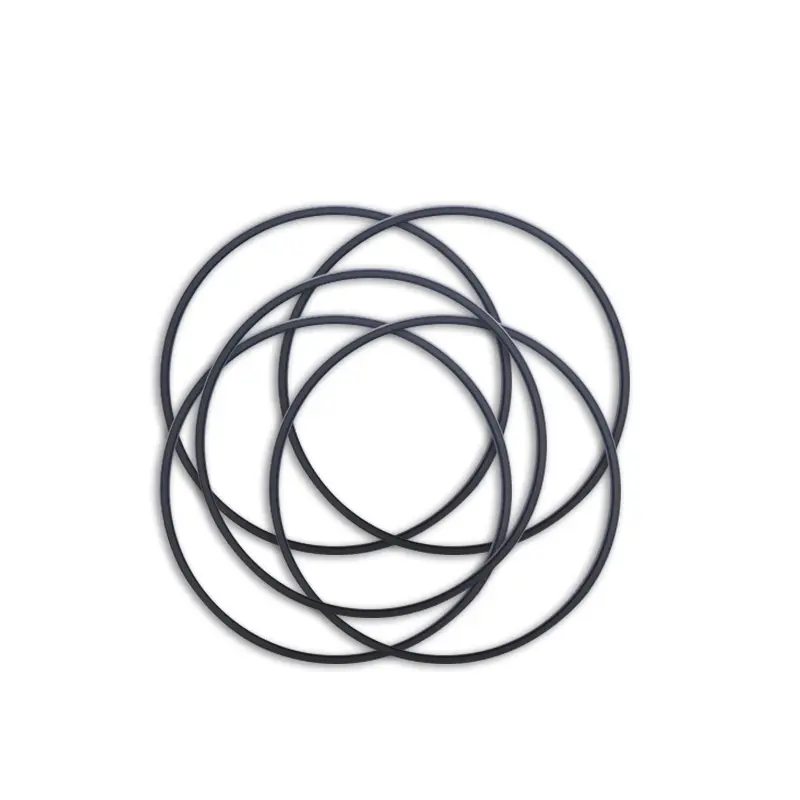

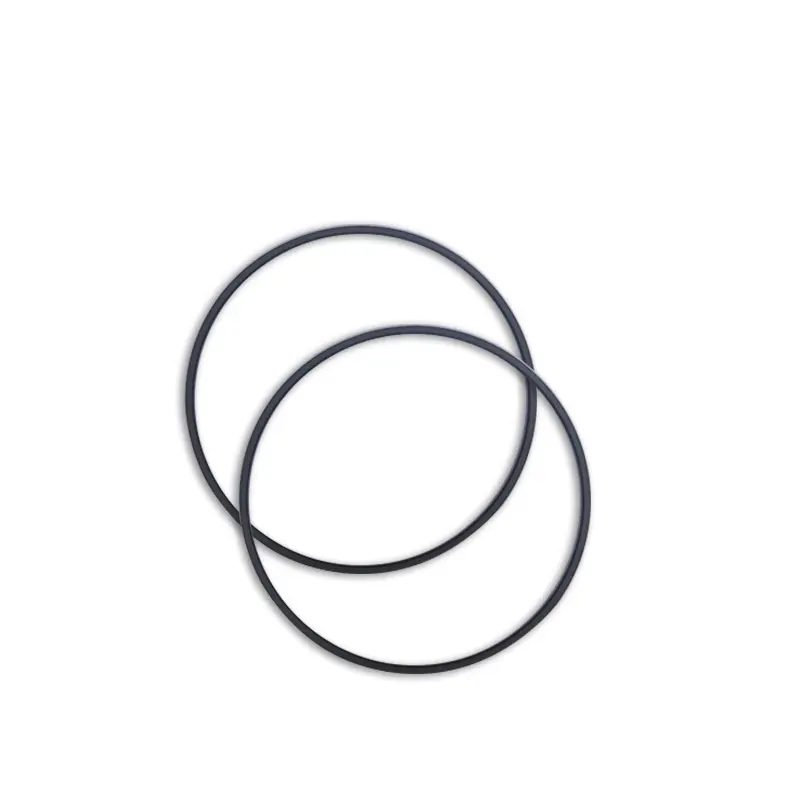

1. Materialene for O-ringene er: R01 Nitrilgummi (NBR), R02 Fluorubber (FKM), etc.

2. Tetting av ringmaterialer: Standard materiale PTFE3, andre valgfrie materialer PTFE1, PTFE2, PTFE4, Composite Thermoplastic Materials.

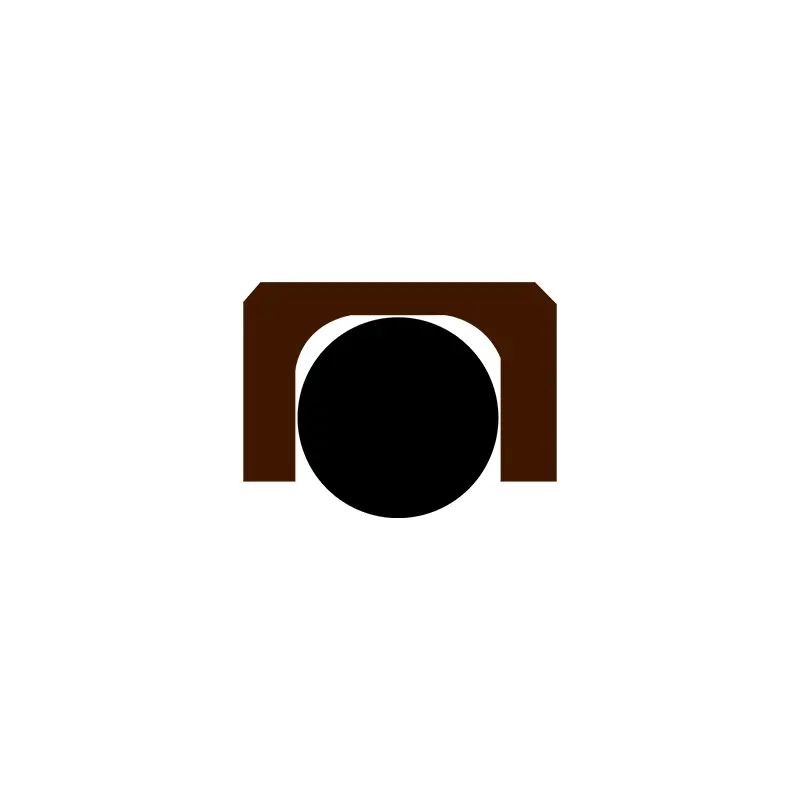

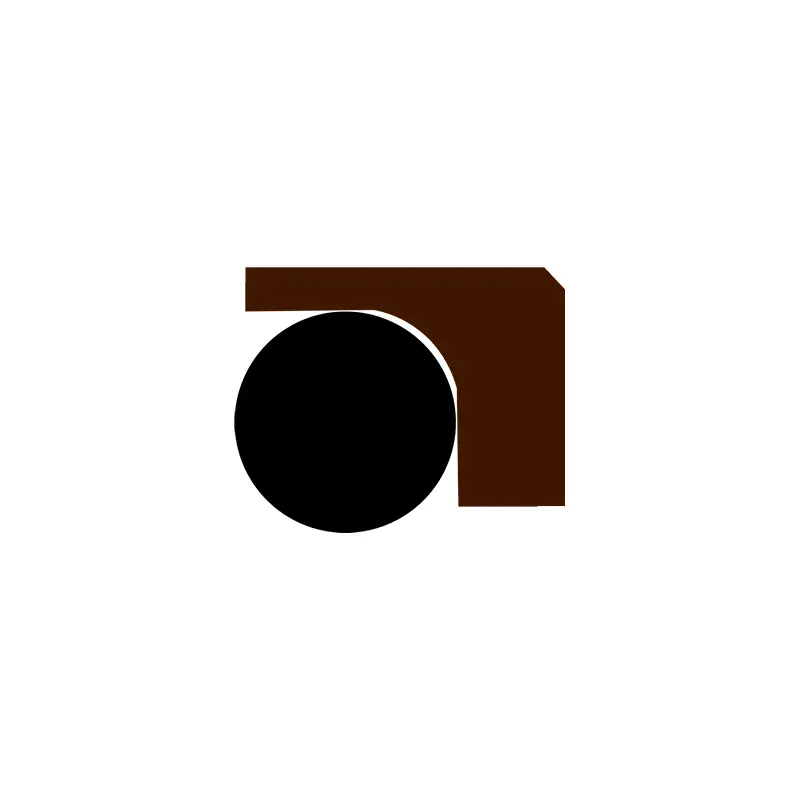

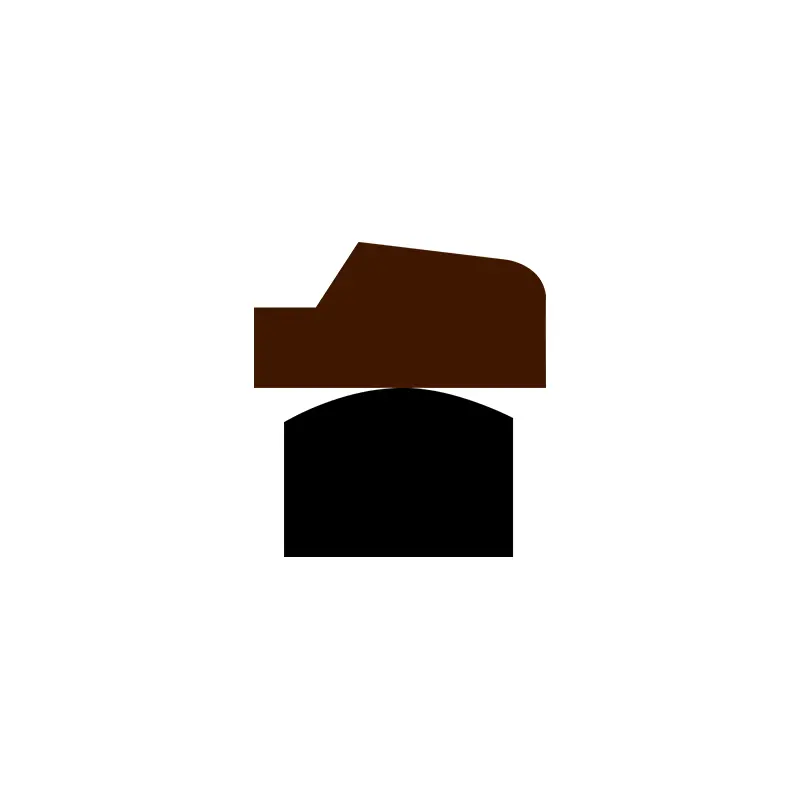

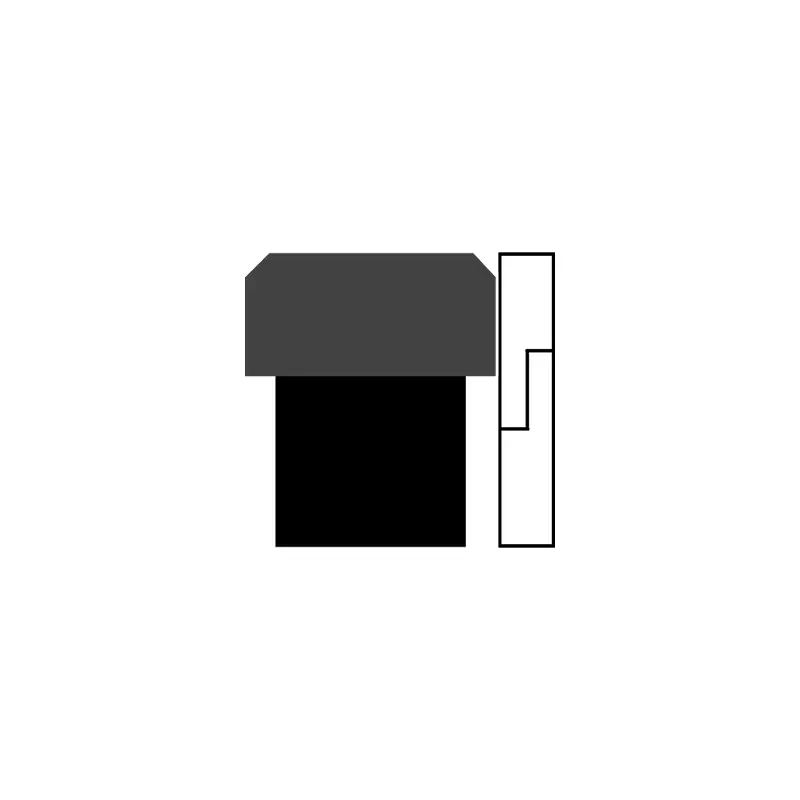

Gjeldende arbeidsforhold for høytrykksforseglinger for stempelhull (grenseverdier skal ikke vises samtidig)
Profil	Modell	Trykk (MPA)	Temperatur (℃)	Hastighet (m/s)	Media
	RC51/RC52	≤70	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), gass, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC53/RC54	≤ 100	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), gass, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC55	≤200	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), vann, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC56/RC57	≤ 100	35 ~+100 (matchende O-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), gass, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC58/RC59	≤200	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), vann, etc.
			-20 ~+200 (matchende O-ring FKM)
	RC60	≤260	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), vann, etc.
			-20 ~+200 (matchende O-ring FKM)
	RC61	≤60	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), vann, etc.
			-20 ~+200 (matchende O-ring FKM)
	RC61-B	≤60	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), vann, etc.
			-20 ~+200 (matchende O-ring FKM)
	RC62	≤60	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), vann, etc.
			-20 ~+200 (matchende O-ring FKM)
	RC63/SPGC	≤20	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), gass, etc.
			-20 ~+180 (matchende O-ring FKM)
	RC64	≤20	-35 ~+100 (matchende o-ring NBR)	≤6	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), gass, etc.
			-20 ~+180 (matchende O-ring FKM)
	Ok	≤50	-35 ~+110 (matchende o-ring NBR)	≤1	Mineralbasert hydraulisk olje, flammehemmende væske (HFA/HFB), etc.

Bestillingseksempel:

Bestillingsmodell RC51-80x70x7.6-PTFE3-R01

Modell-sylinder diameter x Groove Diameter x Groove Width PTFE3-modifisert PTFE Materialkode R01 O-ring materialkode

Bestillingsmodell RC53-80x69.6x9.8-PTFE3 -R01

Modell-sylinder diameter x Groove Diameter X Groove Width PTFE3-modifisert PTFE Materialkode R01- O-ring materialkode

Bestillingsmodell RC55-80x69.4x10.6-PTFE3-R01

Modell-sylinder diameter x Groove Diameter X Groove Width PTFE3-modifisert PTFE Materialkode R01- O-ring materialkode

Bestillingsmodell RC56-80x70x9.2-PTFE3 -R01

Modell-sylinder diameter x Groove Diameter X Groove Width PTFE3-modifisert PTFE Materialkode R01- O-ring materialkode

Bestillingsmodell OK-80x59x8 sylinderdiameter x spordiameter x sporbredde

Spesifikasjoner

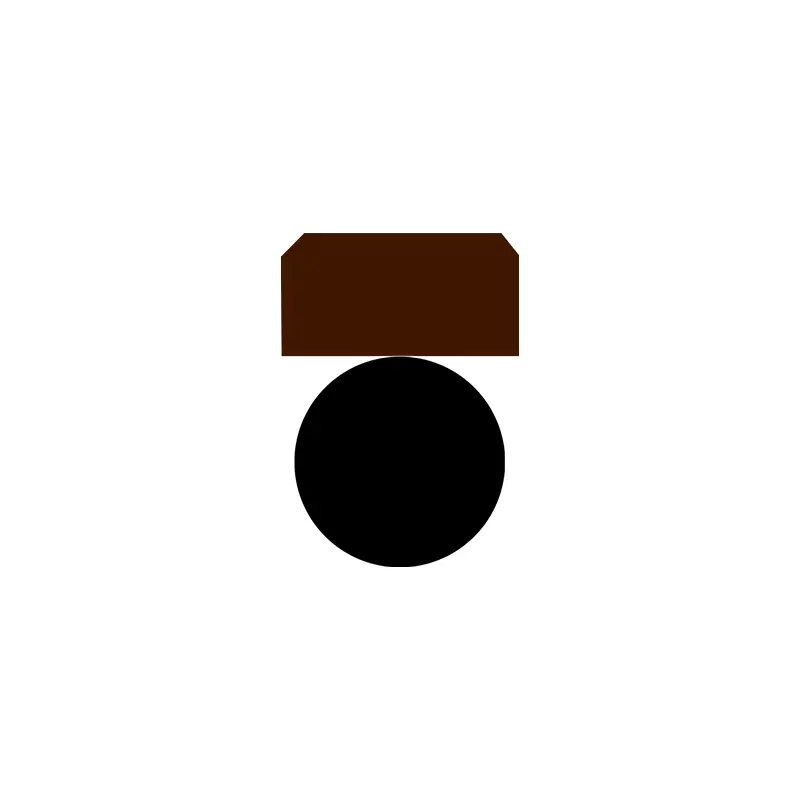

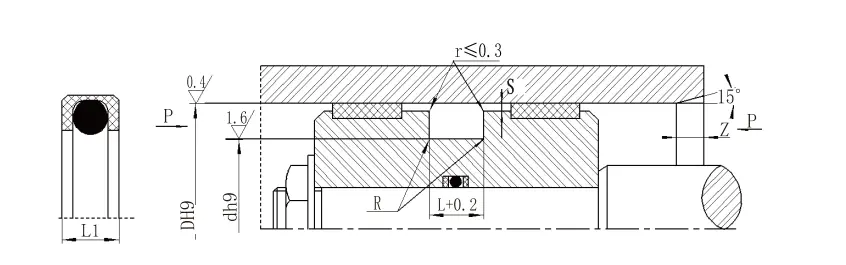

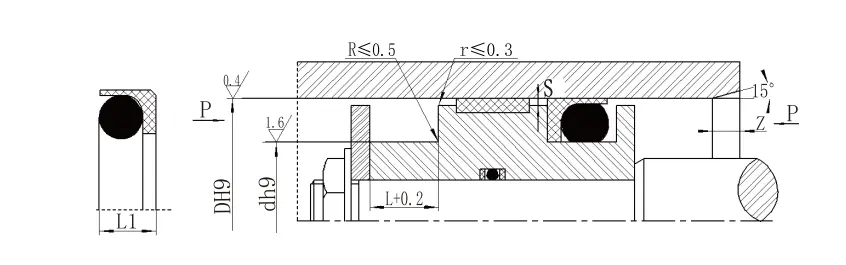

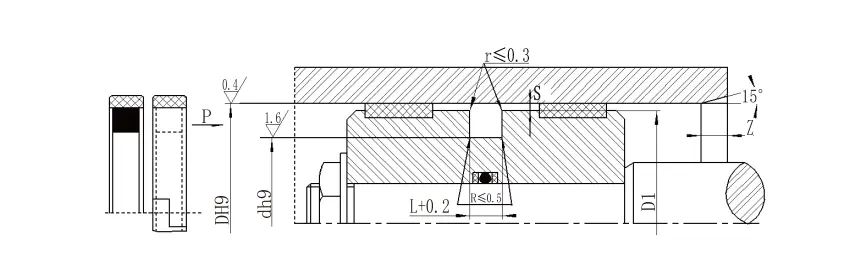

RC51 Spesifikasjonsparametertabell (eventuelle spesifikasjoner innen parameterområdet er tilgjengelige)

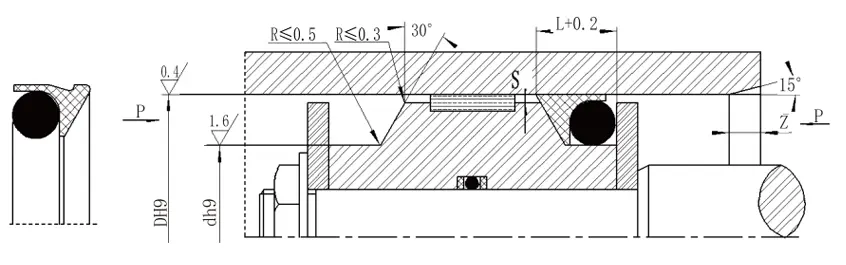

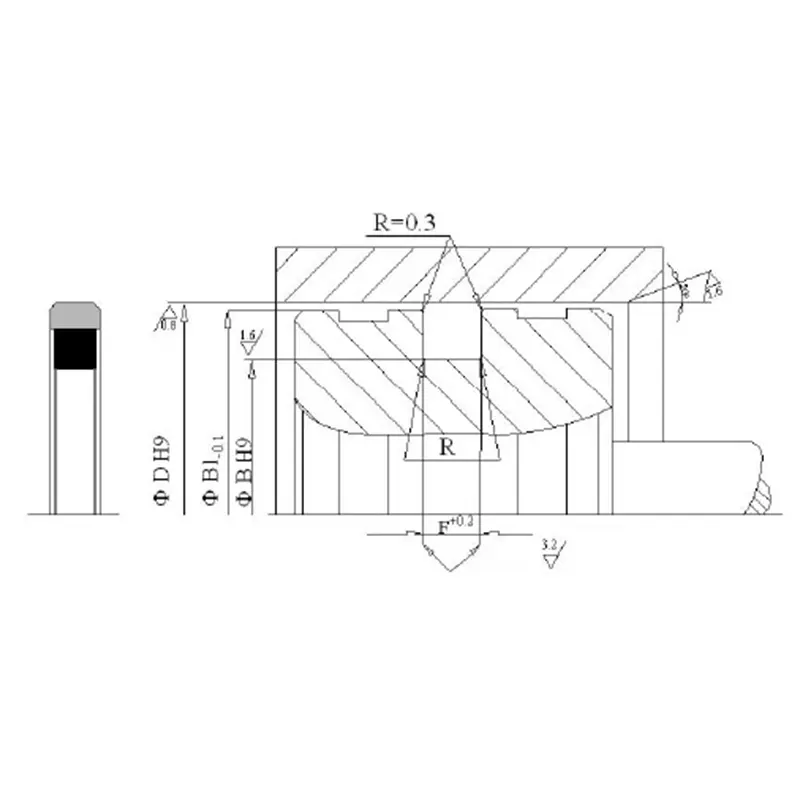

Standard type DH9 RC51	Lysbelastning DH9 RC51-Q	Tung belastning DH9 RC51-Z	Groove Diameter D H9	Sporbredde L⁺⁰^.²	Tetningshøyde L1	Radial klaring s_Maks		Avkall Z_min	O-ring tråddiameter d₀
Standard type DH9 RC51	Lysbelastning DH9 RC51-Q	Tung belastning DH9 RC51-Z	Groove Diameter D H9	Sporbredde L⁺⁰^.²	Tetningshøyde L1	<20MPA	<40mpa	Avkall Z_min	O-ring tråddiameter d₀
8 ~ 12	12.9 ~ 23.9	-	D-3.5	3.2	2.8	0.2	0.15	3	1.8
12.9 ~ 23.9	24 ~ 49.9	-	D-5.3	4.2	3.8	0.25	0.15	4	2.65
24 ~ 49.9	50 ~ 121.9	12.9 ~ 23.9	D-6.8	5.2	4.7	0.25	0.2	5	3.55
50 ~ 121.9	122 ~ 690,9	24 ~ 49.9	D-10.0	7.6	7	0.3	0.2	7	5.30
122 ~ 690,9	691 ~ 999	50 ~ 121.9	D-13.0	9.6	8.8	0.35	0.25	10	7.00
691 ~ 999	1000 ~ 1599	122 ~ 690,9	D-15.9	11.6	10.5	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	691 ~ 999	D-17.8	14.8	13.5	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-21.2	17.8	16.3	0.7	0.6	20	12.0
Merk: 1. Det er lettere å installere i lukkede spor> 30mm ved hjelp av lysbelastningsserien.
2. Vennligst se selskapet vårt for installasjon av lukket Groove.
3. For trykk> 40MPa bruker rotområdet til tetningen H8/F8 passform -toleranse.

RC52 (matchende O-ring GB1235) Spesifikasjoner (eventuelle spesifikasjoner innenfor parameterområdet er tilgjengelige)
Blenderåpning D H9	Groove Diameter D H9	Sporbredde L^+0.2	Tetningshøyde L1	Radial klaring S_Maks	Avkall Z_min	O-ring tråddiameter d₀
12 ~ 55	D-6.8	5.2	4.7	0.3	5	3.5
56 ~ 169	D-10.8	8.2	7.5	0.4	7	5.7
170 ~ 1500	D-15.9	11.6	10.5	0.4	12	8.6
Bestillingseksempel RC52—80x69.2x8.2-PTFE3-R01
Modell-sylinder diameter x Groove Diameter x Groove Width PTFE3- Modifisert PTFE Materialkode R01- O-ring materialkode

RC53 Spesifikasjoner (eventuelle spesifikasjoner innen parameterområdet er tilgjengelige)
Blenderåpning D H9	Groove Diameter D H9	Sporbredde L^+0.2	Radial klaring sMaks		Avkall Z_min	O-ring tråddiameter d_O
Blenderåpning D H9	Groove Diameter D H9	Sporbredde L^+0.2	<40mpa	<60mpa	Avkall Z_min	O-ring tråddiameter d_O
13 ~ 24	D-5.4	5.2	0.25	0.15	4	2.65
25 ~ 49	D-7.2	6.6	0.25	0.2	5	3.55
50 ~ 121	D-10.4	9.8	0.3	0.2	7	5.30
122 ~ 1500	D-13.6	12.8	0.35	0.25	10	7.00
RC54 Spesifikasjoner (matchende O-ring GB1235) (eventuelle spesifikasjoner innen parameterområdet er tilgjengelige)
Blenderåpning D H9	Groove Diameter D H9	Sporbredde L^+0.2	Radial klaring sMaks		Avkall Z_min	O-ring tråddiameter d_O
Blenderåpning D H9	Groove Diameter D H9	Sporbredde L^+0.2	<40mpa	<60mpa	Avkall Z_min	O-ring tråddiameter d_O
12 ~ 49	D-7.0	6.6	0.25	0.2	5	3.5
50 ~ 169	D-11.0	10.5	0.3	0.2	7	5.7
170 ~ 1500	D-16.6	15.5	0.5	0.3	12	8.6
MERKNAD: For trykk> 60MPa bruker tetningsrotområdet H8/F8 passform-toleranse, og det ultrahøye trykkforseglingen SMAX <0,05.

RC55 spesifikasjoner (eventuelle spesifikasjoner innen parameterområdet er tilgjengelige)

Blenderåpning D H9	Groove Diameter D H9	Sporbredde L^+0.2	Radial klaring sMaks		Avkall Z_min	O-ring tråddiameter d_O
Blenderåpning D H9	Groove Diameter D H9	Sporbredde L^+0.2	<40mpa	<60mpa	Avkall Z_min	O-ring tråddiameter d_O
12 ~ 49	D-7.2	8.6	0.25	0.2	5	3.55
50 ~ 121	D-10.6	10.6	0.3	0.2	7	5.3
122 ~ 1500	D-14	13.8	0.5	0.3	8	7
MERKNAD: For trykk> 60MPa bruker tetningsrotområdet H8/F8 passform-toleranse, og det ultrahøye trykkforseglingen SMAX <0,05.

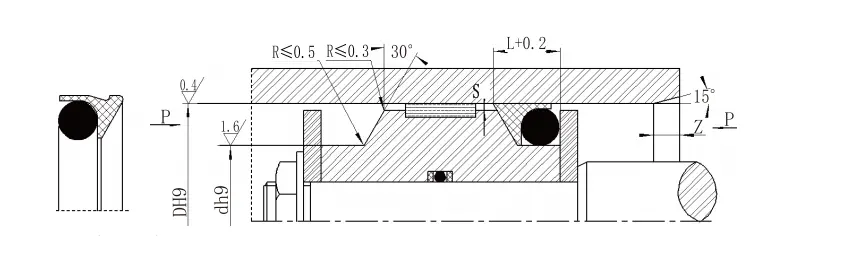

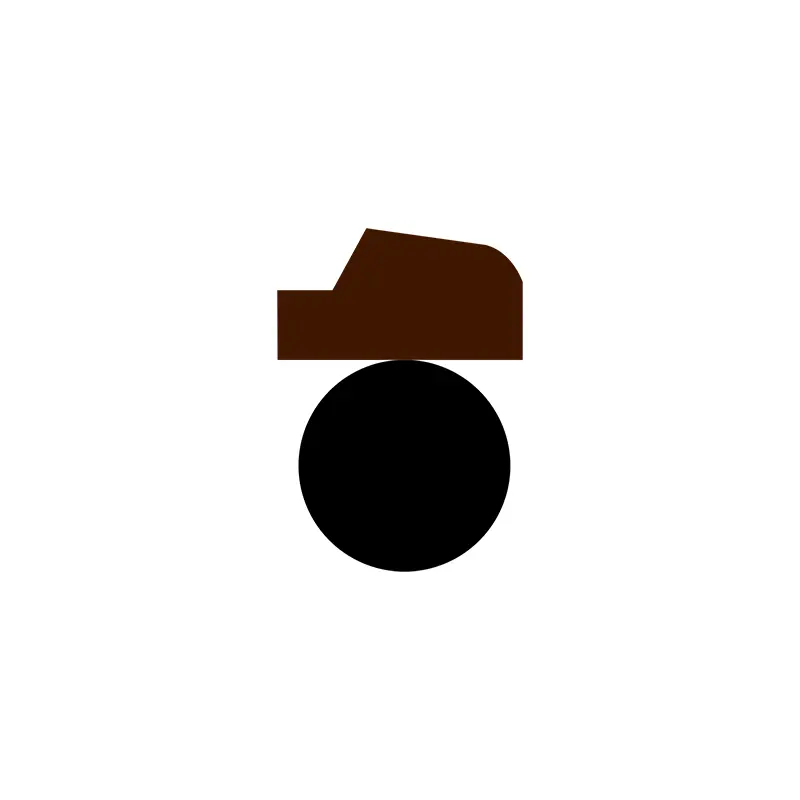

RC56 Spesifikasjoner (eventuelle spesifikasjoner innen parameterområdet er tilgjengelige)
Standard type DH9 RC56	Lysbelastning DH9 RC56-Q	Tung belastning DH9 RC56-Z	Groove Diameter D H9	Sporbredde L^+0.2	Tetningshøyde L1	Avrundede hjørner RMaks	Radial klaring s_Maks		Avkall Z_min	O-ring tråddiameter D_O
Standard type DH9 RC56	Lysbelastning DH9 RC56-Q	Tung belastning DH9 RC56-Z	Groove Diameter D H9	Sporbredde L^+0.2	Tetningshøyde L1	Avrundede hjørner RMaks	<20MPA	<40mpa	Avkall Z_min	O-ring tråddiameter D_O
8 ~ 12.9	13 ~ 23.9	-	D-3.8	4	3.6	0.3	0.2	0.15	3	1.8
13 ~ 23.9	24 ~ 49.9	8 ~ 12.9	D-5.2	4.7	4.3	0.4	0.25	0.2	4	2.65
24 ~ 49.9	50 ~ 121.9	13 ~ 23.9	D-6.8	6.2	5.6	0.4	0.3	0.2	5	3.55
50 ~ 121.9	122 ~ 629	24 ~ 49.9	D-10.0	9.2	8.5	0.5	0.35	0.25	7	5.3
122 ~ 629	630 ~ 999	50 ~ 121.9	D-13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	122 ~ 629	D-16	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D-18.5	16	14.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-22	19	17	1.0	0.7	0.6	20	12.0
Merk: 1. For trykk> 60MPa bruker tetningsrotområdet H8/F8 matchende toleranse, og den ultrahøye trykkforseglingen SMAX <0,05. 2. For sylinderdiametre> 30mm kan det installeres i lukkede spor. Vennligst kontakt vårt selskap.

RC57 Spesifikasjoner (matchende O-ring GB1235) (eventuelle spesifikasjoner innen parameterområdet er tilgjengelige)
Blenderåpning D H9	Groove Diameter D H9	Sporbredde L^+0.2	Tetningshøyde L1	Runde hjørner RMaks	Radial klaring s_Maks		Avkall Z_min	O-ring tråddiameter d_O
Blenderåpning D H9	Groove Diameter D H9	Sporbredde L^+0.2	Tetningshøyde L1	Runde hjørner RMaks	<20MPA	<40mpa	Avkall Z_min	O-ring tråddiameter d_O
8 ~ 27	D-4.6	4.5	4	0.4	0.25	0.15	4	2.4
28 ~ 55	D-6.8	6.2	5.6	0.4	0.25	0.2	5	3.5
56 ~ 169	D-10.8	9.8	8.9	0.5	0.3	0.2	8	5.7
170 ~ 1500	D-16.0	13.6	12	0.7	0.5	0.3	12	8.6
Bestillingseksempel RC57—80x69.2x9.8-PTFE3-R01
Modell-sylinder diameter x Groove Diameter X Groove Width PTFE3, R01 Materialkode
