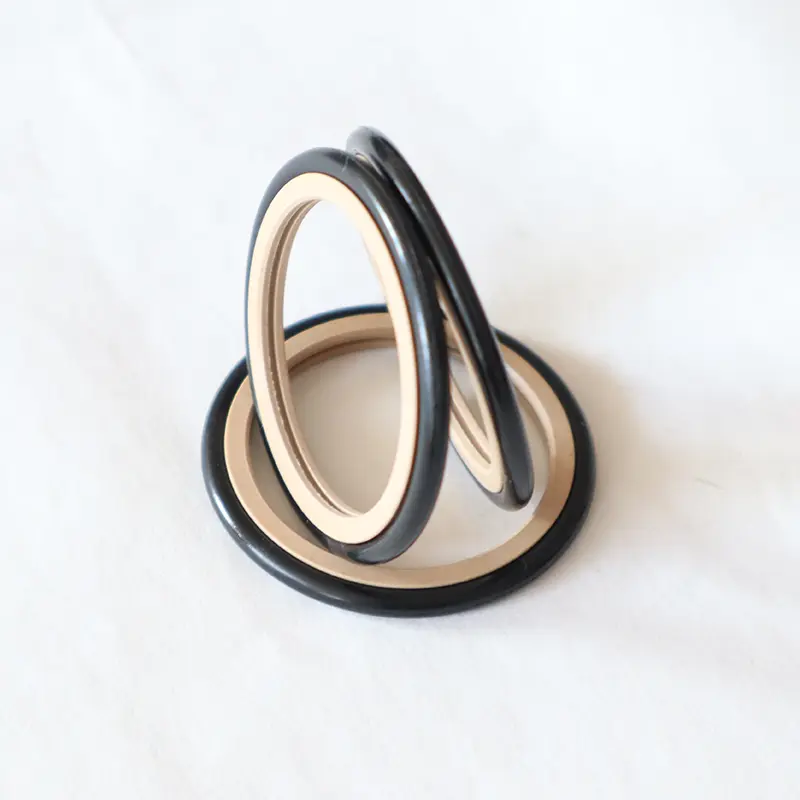

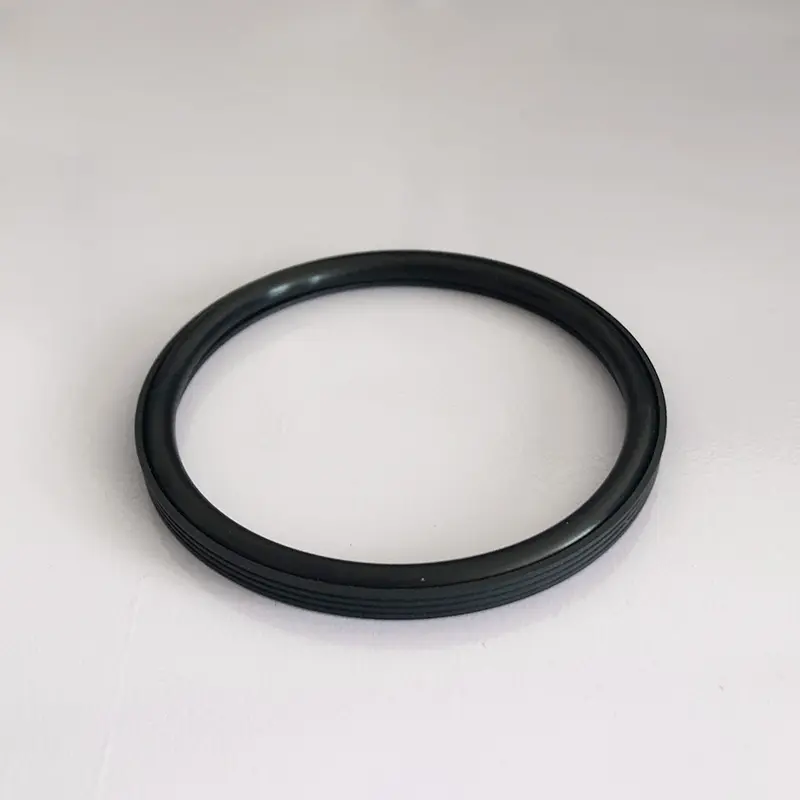

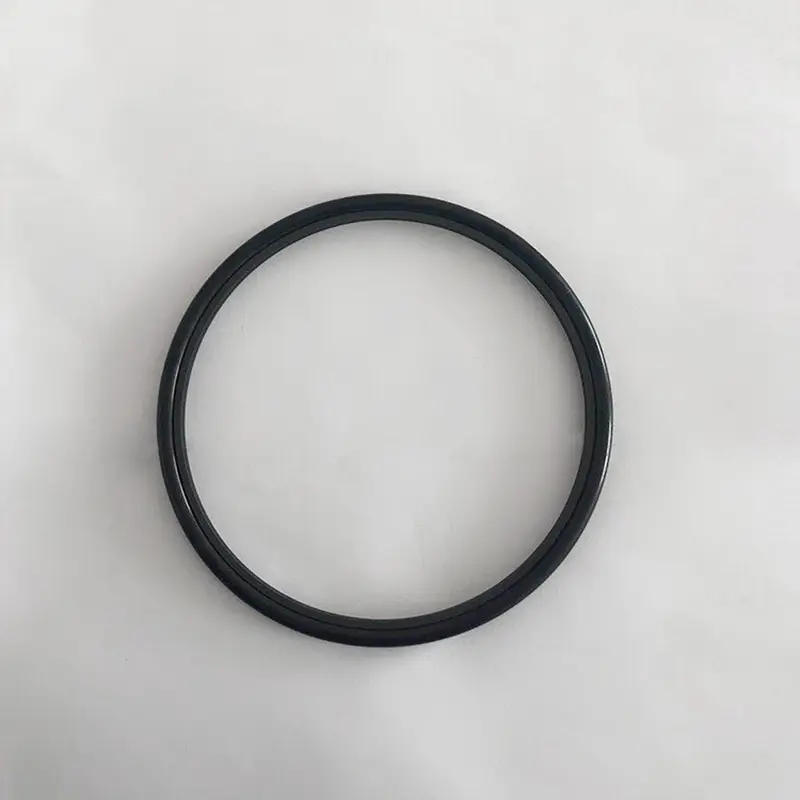

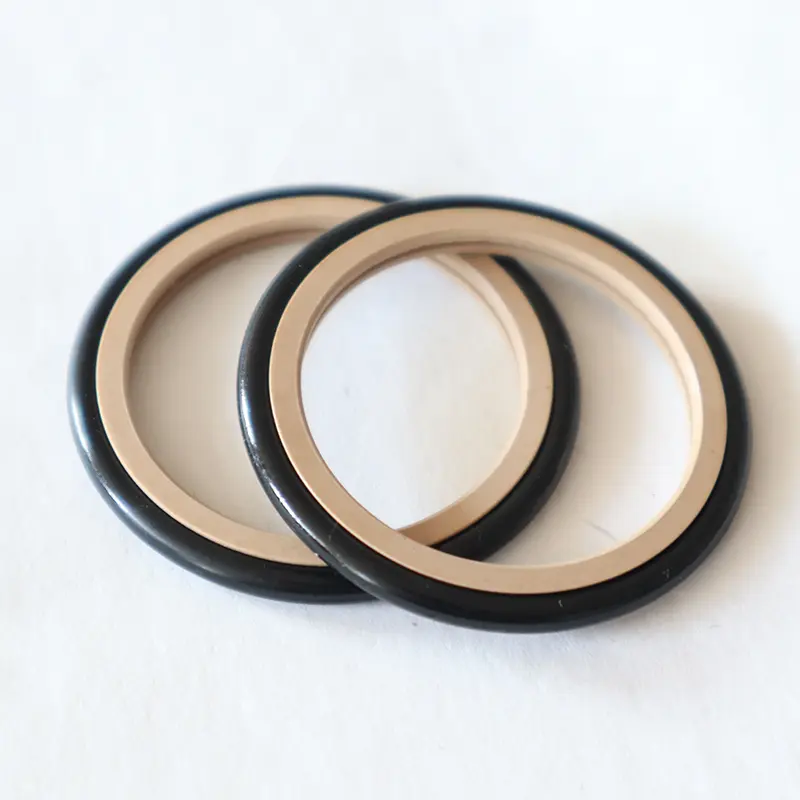

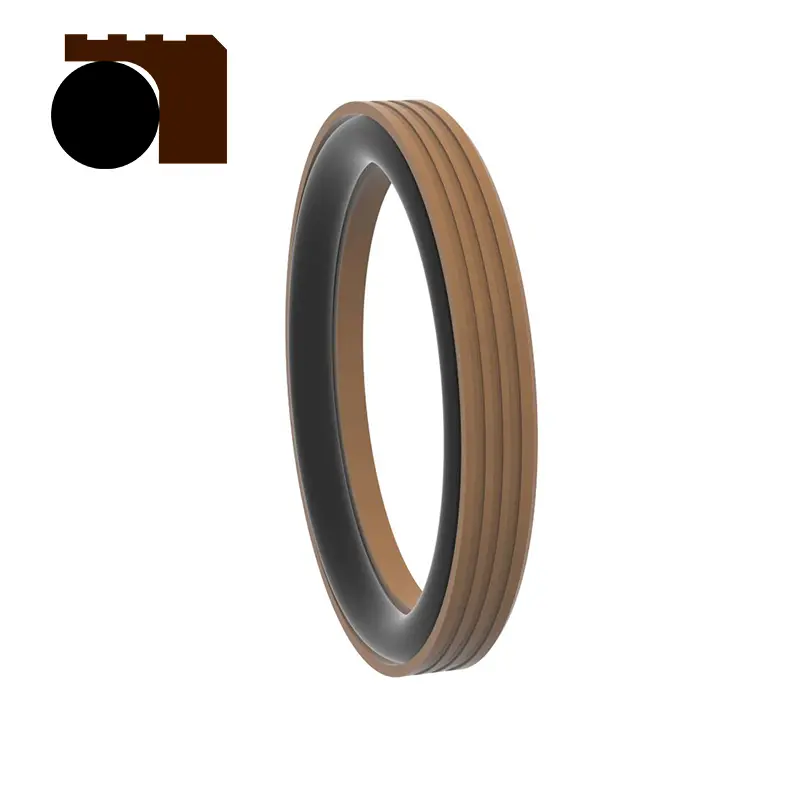

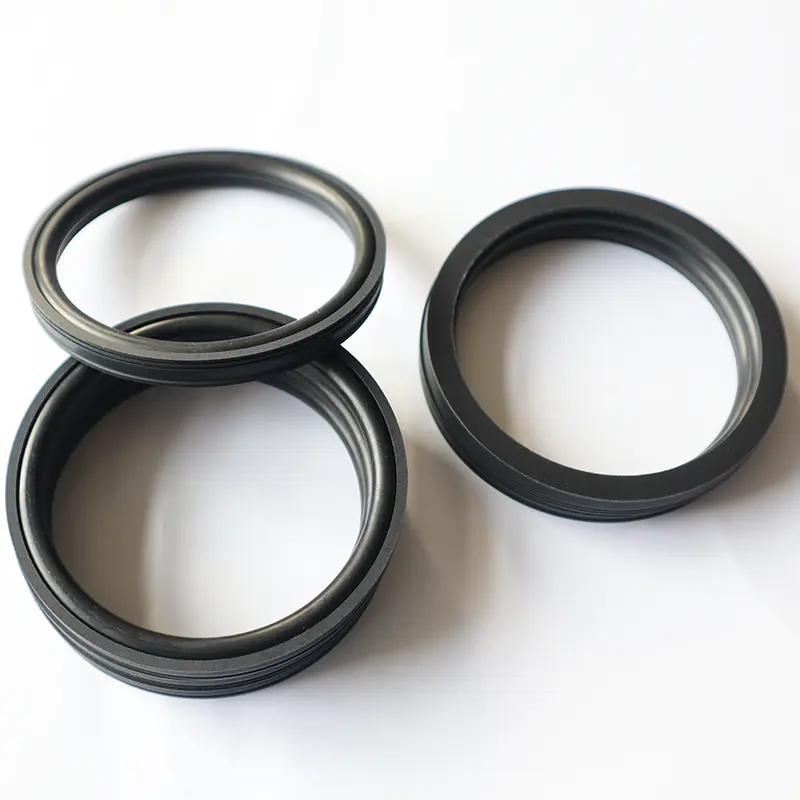

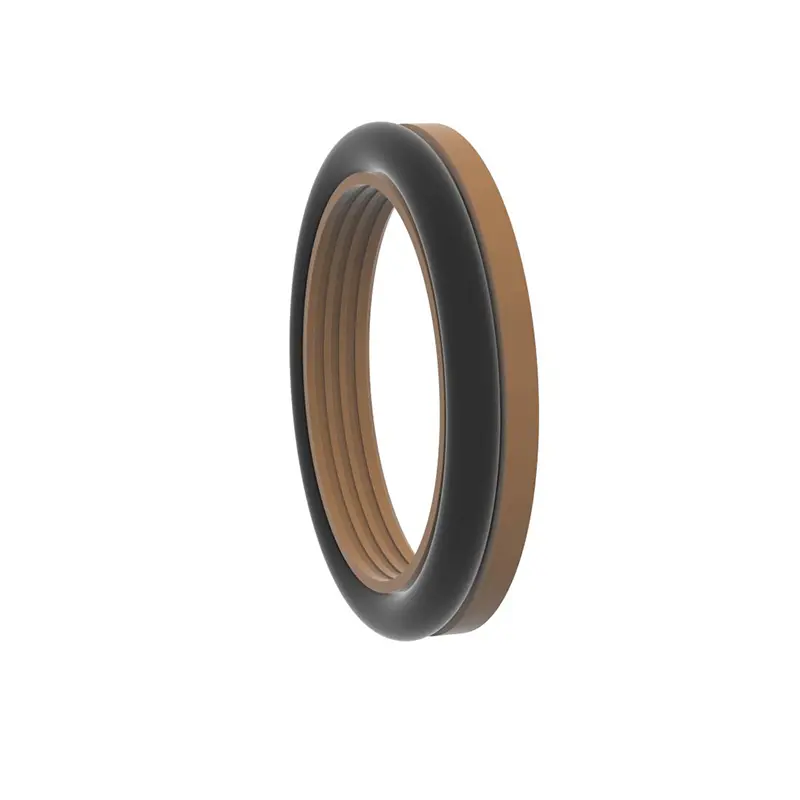

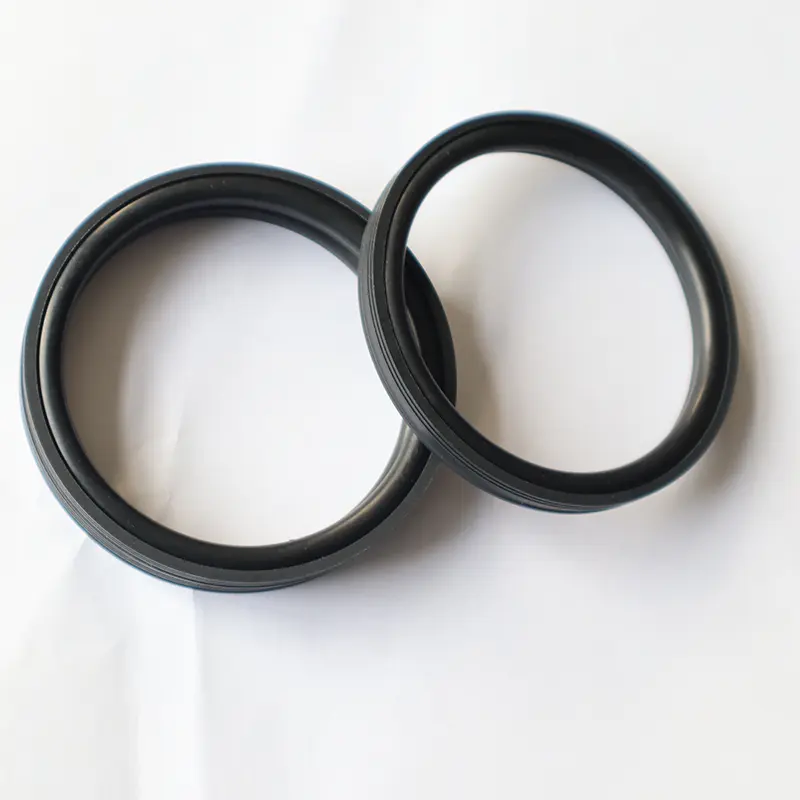

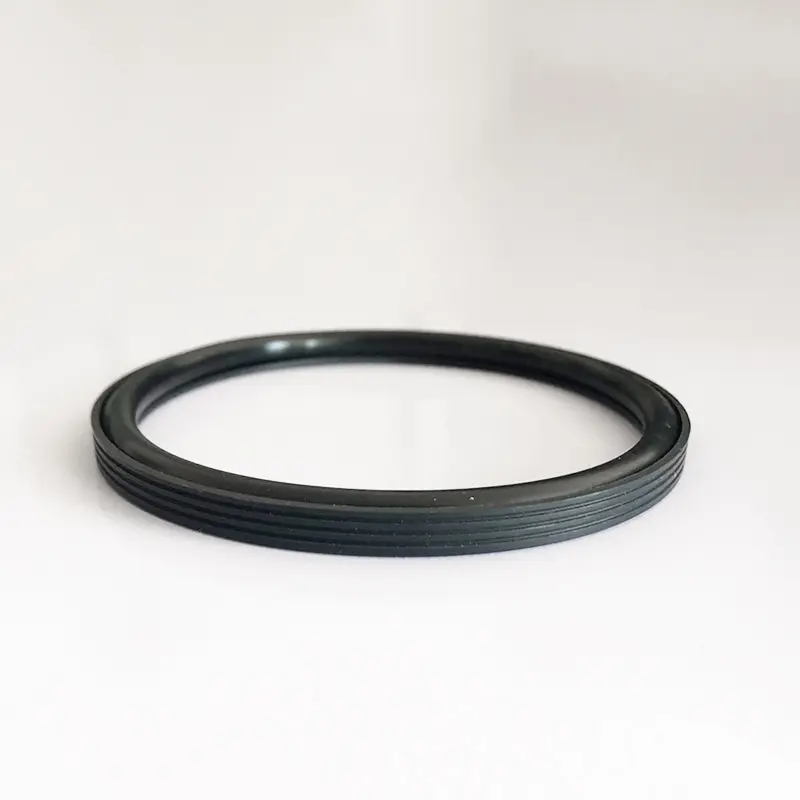

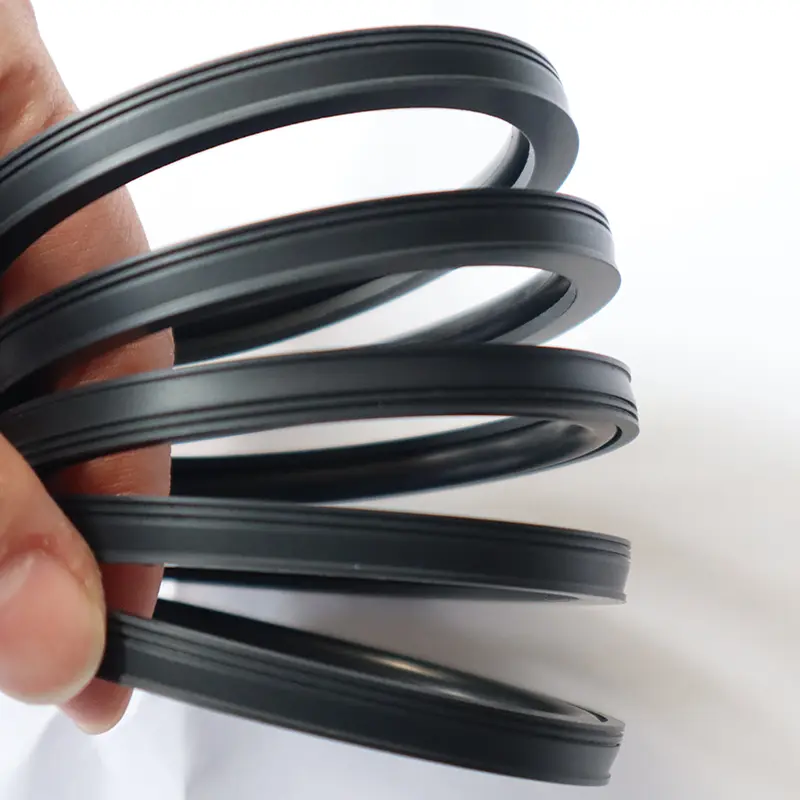

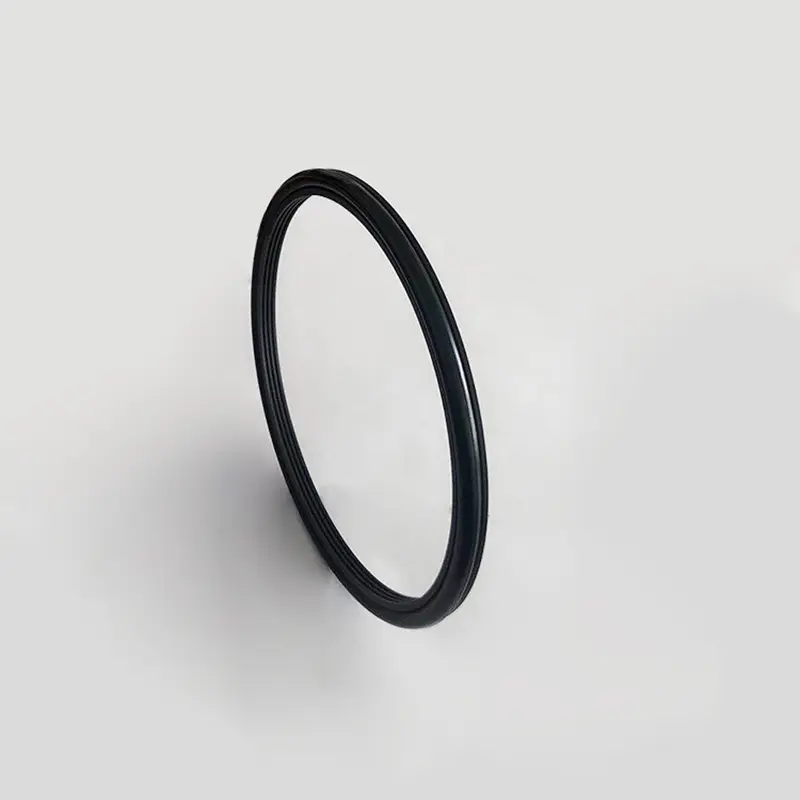

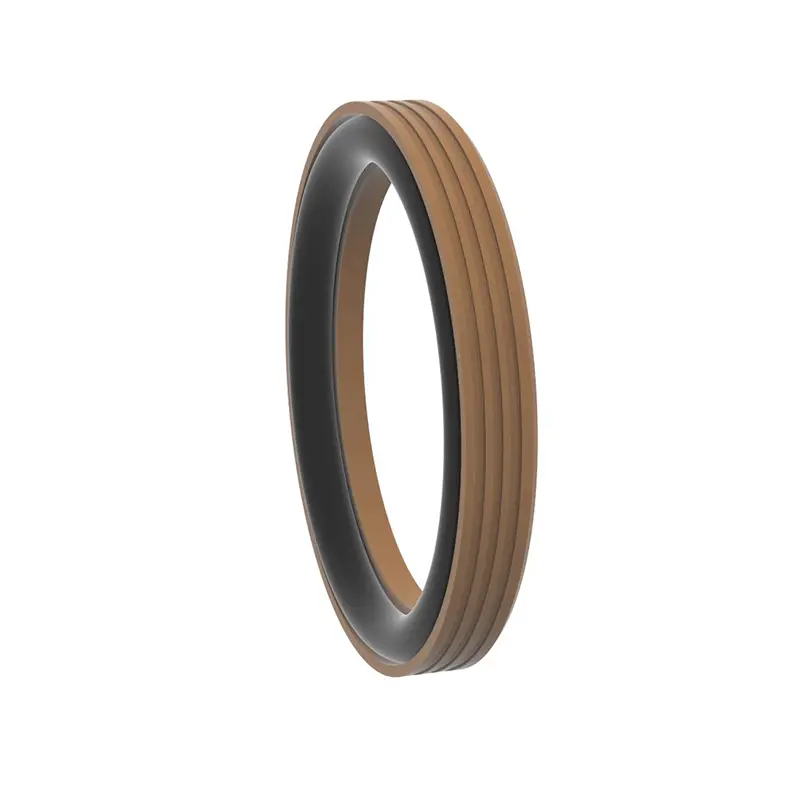

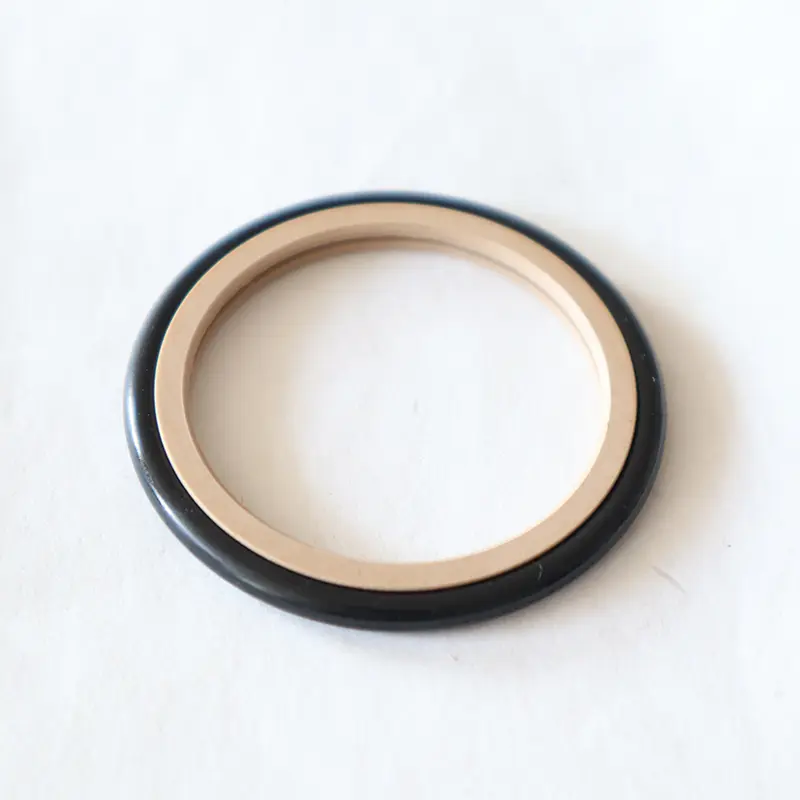

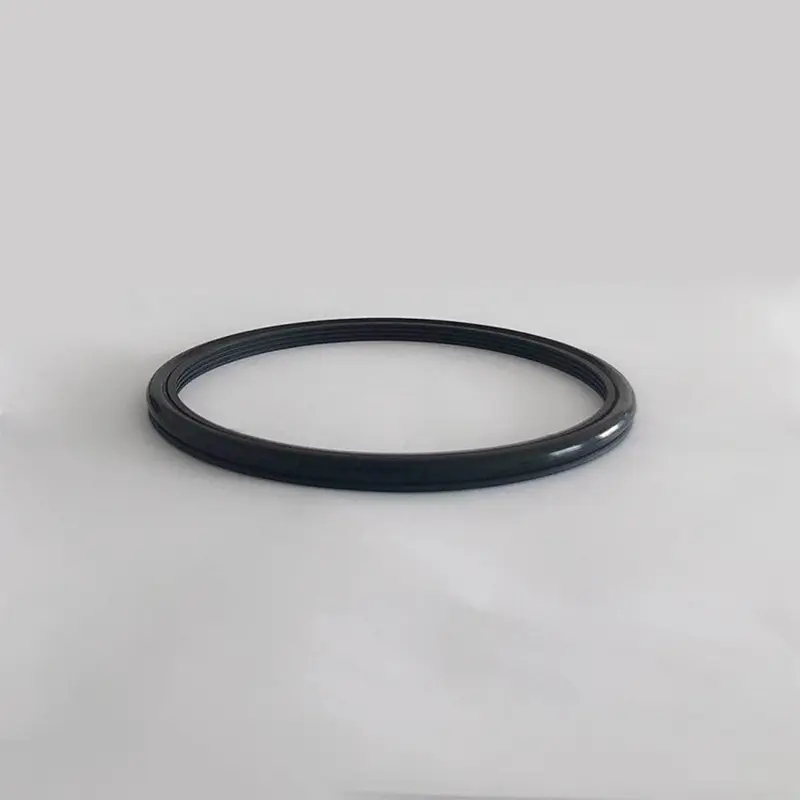

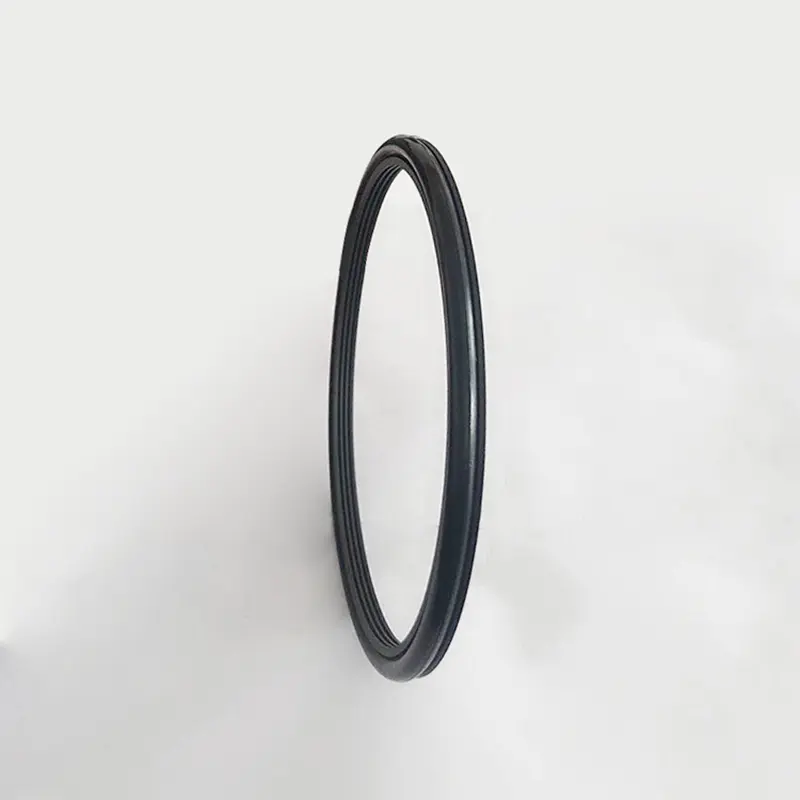

RC2061 og RC2062 høytrykksforseglinger for sementoppslemming som ble lansert av Ruichen-tetninger er designet for å takle komplekse og tøffe sementoppslemmingsforseglingsforhold.
Disse to produktene har den samme strukturen, som begge er sammensatt av nøye designet høye funksjoner ingeniørvirkende tette tetningsringer og O-ringer for å oppnå enveis tetning av hydraulisk frem- og roterende bevegelse. De har et bredt spekter av bruksområder og kan spille en viktig rolle i utstyr som stempelpumper, gjørmepumper, skruebor, borerigger, oljeutforskningsutstyr og betongblandingsplanter.
Når det gjelder ytelse, kan våre høytrykksforseglinger for sementoppslemming vise mange fordeler. De lange livsegenskapene reduserer behovet for hyppig erstatning av tetningsdeler og reduserer vedlikeholdskostnader for utstyret; Lav friksjonsytelse sikrer jevn drift av utstyr og reduserer energitapet; God tetning forhindrer effektivt lekkasje av sementoppslemming og sikrer stabil drift av utstyr; Liten strukturplass er praktisk for installasjon og utforming i begrensede rom for forskjellige utstyr; Enkel installasjon, bruk og vedlikehold forbedrer effektiviteten av utstyrets bruk.
For ondartede medier som sementoppslemming, kan produktet forbedre tetningseffekten gjennom spesiell tetningsleppe og tykkelsesoptimalisering. Når vi brukes til å tette oppslemmingsmedier, for å forbedre tetningsytelsen og komponentlivet ytterligere, anbefaler vi fettsmøring mellom to (eller flere) tetninger. Disse to høytrykksforseglingene for sementoppslemming gir en pålitelig og effektiv løsning på tetningsproblemet med høyt trykk sementoppslemming.
Produktfunksjoner og applikasjoner:
Bestillingseksempel:
Ordermodell RC2061-80x91.7x7.6-PTFE4-R01 Modellaksel Diameter x Groove Diameter X Groove Width-Material Code
Ordermodell RC2062-80x68.3x7.6-PTFE4-R01
Modell-sylinder diameter x Groove Diameter x Groove Width-Material Code

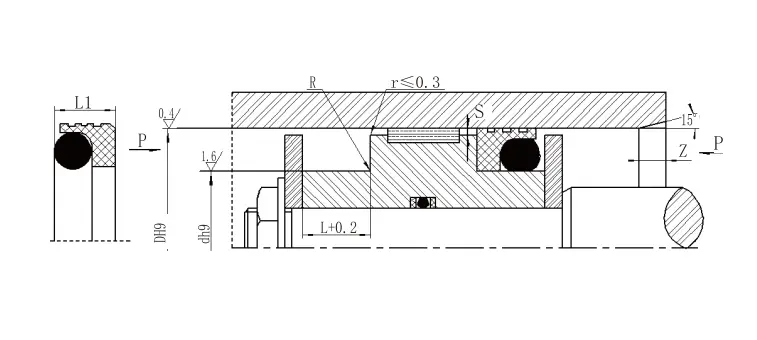

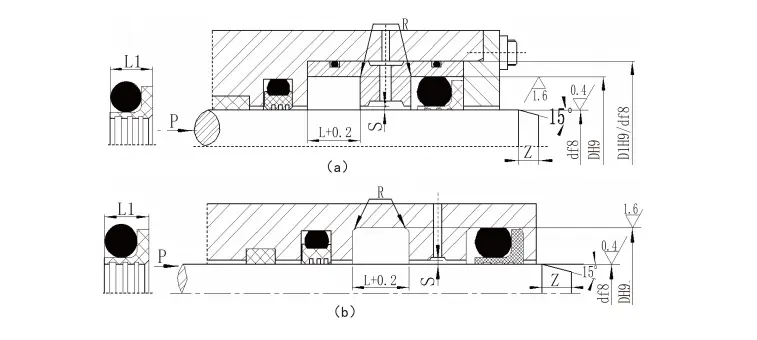

Spesifikasjoner:
Akseldiameterområde
Standardtype D F8 RC2061 |
Akseldiameterområde
Tung belastning D F8 RC2061-Z |
Groove Diameter D H9 |
Sporbredde L+0.2 |
Tetningsbredde1 | Runde hjørner Rmax |
Radial klaring smax | Avkall Zmin |
O-ring tråddiameter | ||
<10MPa | <20MPA | <40mpa | ||||||||
5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
39 ~ 107.9 | 16 ~ 38.9 | D+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
108 ~ 670,9 | 39 ~ 107.9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Merk: 1. For akseldiameter ≤30mm anbefales åpen spor. | ||||||||||
2. For roterende tetning anbefales overflatens hardhet i rotasjonsakselen å være HRC ≥58. 3. For trykk større enn 30MPa anbefales H8/F8 for ekstruderingsgap. |
Blenderåpning
Standard D H9 RC2062 |
Blenderåpning
Tung belastning D H9 RC2062-Z |
Groove Diameter D H9 |
Sporbredde L+0.2 |
Tetningsbredde1 | Avrundede hjørner Rmax |
Radial klaring smax | Avkall Zmin |
O-ring tråddiameter | ||
<10MPa | <20MPA | <40mpa | ||||||||
8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
25 ~ 51,9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
52 ~ 127.9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
128 ~ 500,9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
501 ~ 1500 | 128 ~ 500,9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Merk: 1. For sylinderdiametre ≤ 30 mm anbefales åpne spor. | ||||||||||
2. For trykk større enn 30 MPa anbefales H8/F8 for ekstrudering av ekstrudering. |
Høytrykksforsegling for arbeidsforhold for sementoppslemming | ||||||

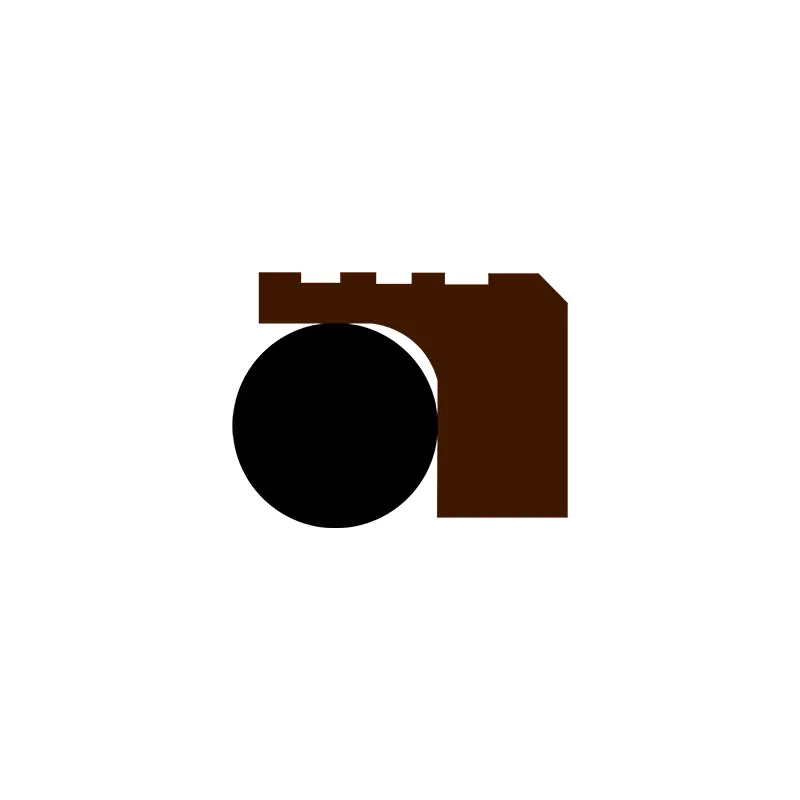

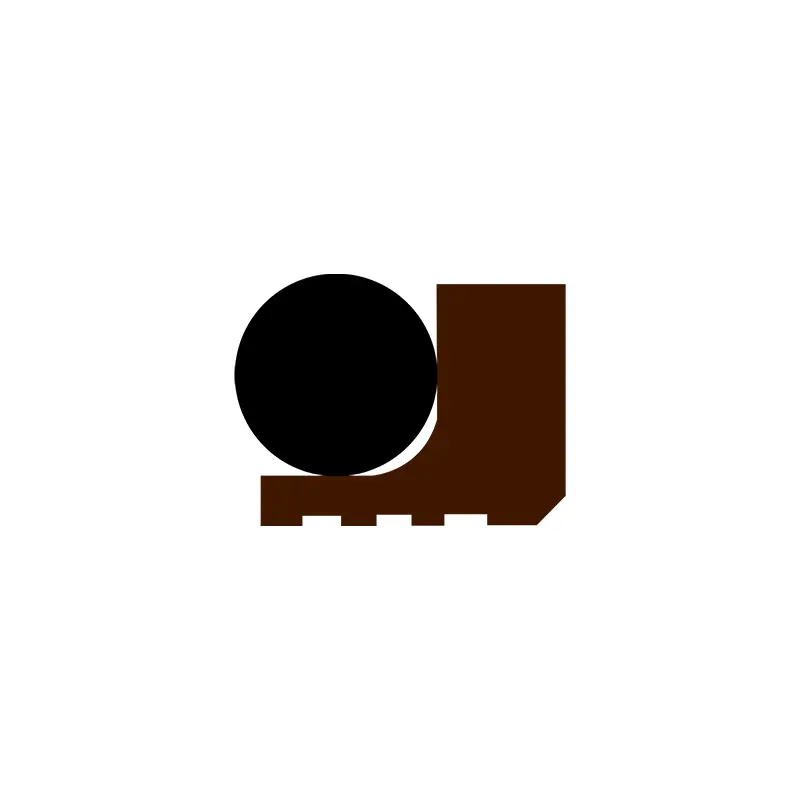

Profil | Modell | Trykk MPA |
Temperatur (℃) | Fart (m/s) |
Media | |
Gjengjeldende bevegelse | Rotasjonsbevegelse | |||||
![]() |
RC2061 | ≤ 100 | -35 ~+100 (matchende o-ring NBR) | ≤6 | ≤2 | Vann, gjørme, råolje, hydraulisk olje, emulsjon, etc. |
-20 ~+200 (matchende O-ring FKM) | ||||||
![]() |
RC2062 | ≤ 100 | -35 ~+100 (matchende o-ring NBR) | ≤6 | ≤2 | Vann, gjørme, råolje, hydraulisk olje, emulsjon, etc. |
-20 ~+200 (matchende O-ring FKM) |
