Høyt trykkendflensforsegling

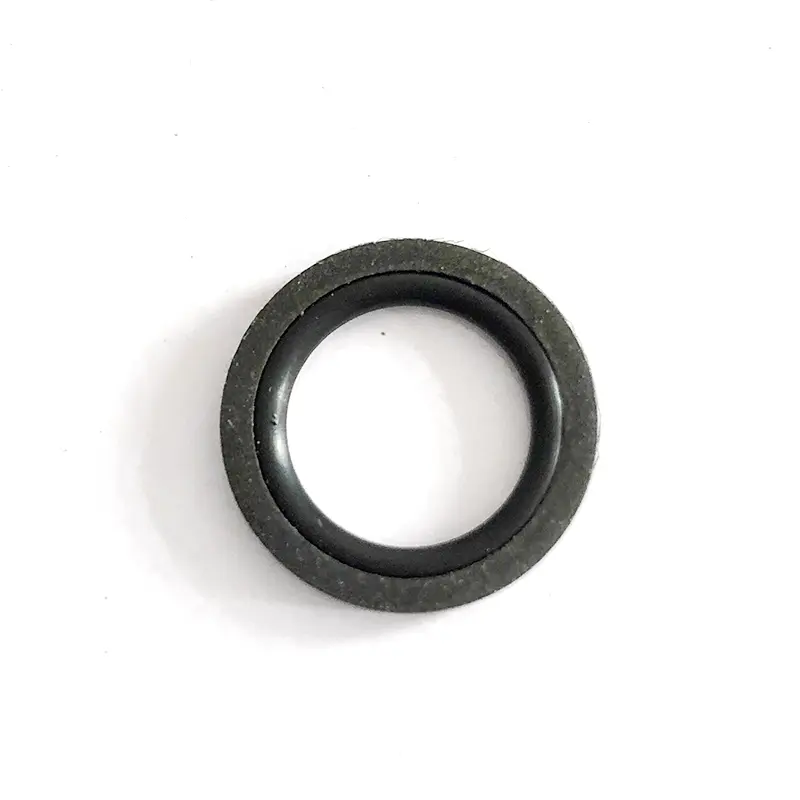

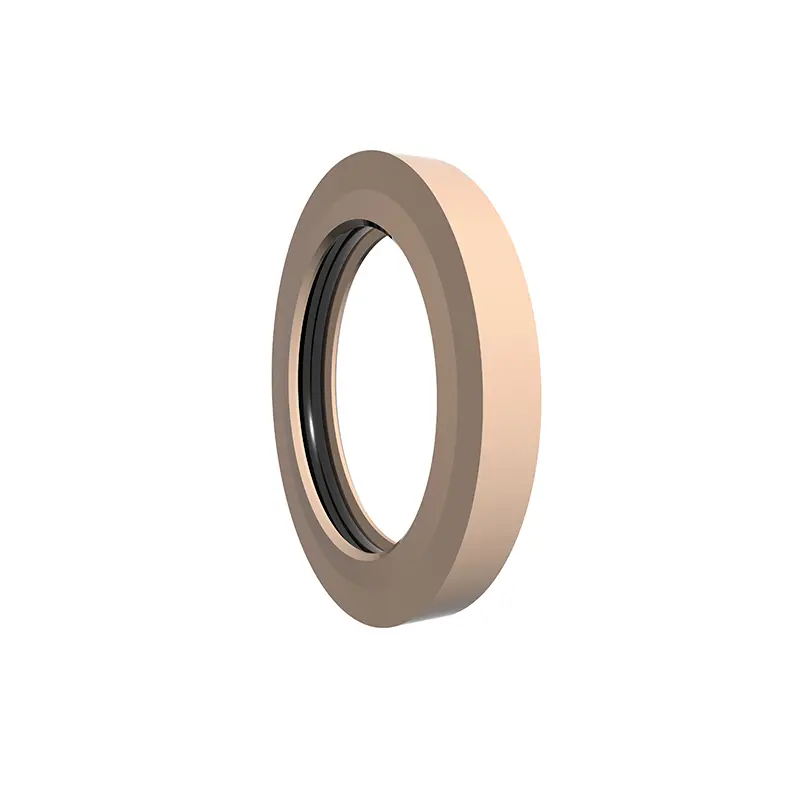

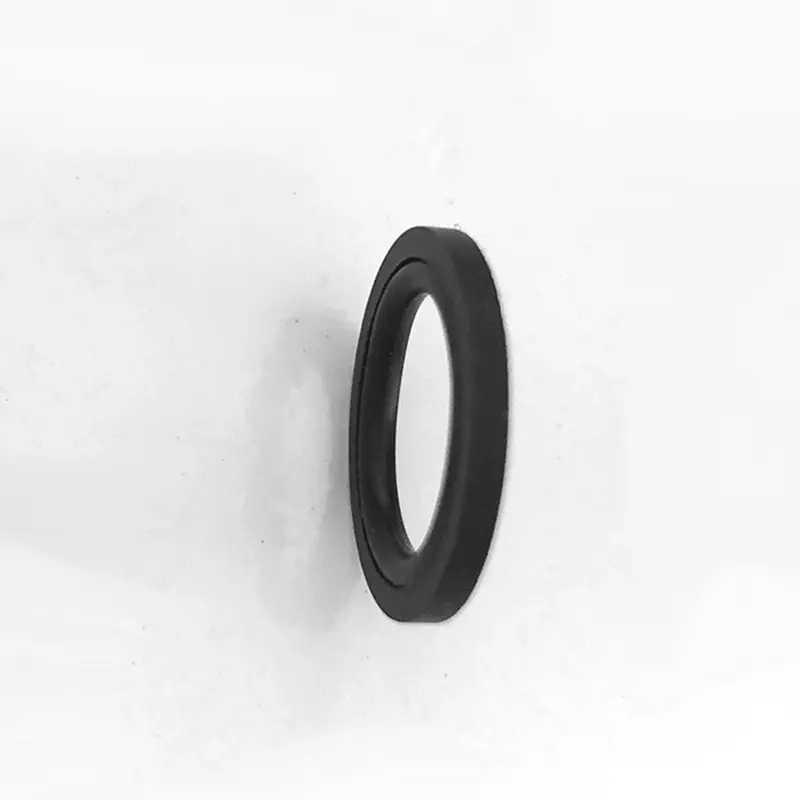

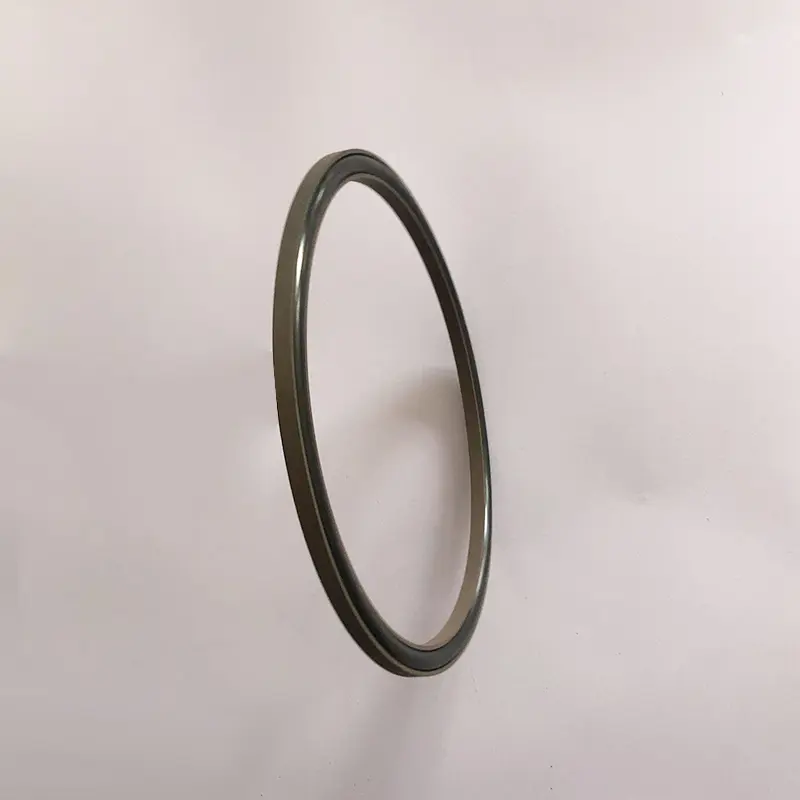

Våre Ruichen -tetninger med høy trykkflensetetninger tar i bruk innovativ design for å gi bedre produktytelse. Kjernen er en kombinasjon av fylt eller modifisert PTFE-materiale Spesialformet tetningsring og O-formet (gummi) ring, som er egnet for aksial (ende), flens enveis statisk (trykk) tetning og vanntrykkforseglingsbehov.

Selinger med høy trykk enden har betydelige fordeler, lang levetid, reduserte vedlikeholdskostnader, utmerket forsegling for å forhindre lekkasje med medier, høyt trykk og ultrahøyt trykkmotstand for å oppfylle ekstreme arbeidsforhold og utsøkt struktur for enkel installasjon.

I henhold til forskjellige arbeidsforhold har vi laget underinndelte modeller for deg å velge mellom: RC2871-serien (høyre vinkelforseglingsring og O-formet gummiring) er delt inn i A- og B-typer for å takle forskjellige trykkscenarier; RC2872-serien (C-formet tetningsring og O-formet gummiring) er egnet for statisk trykkforsegling; RC2873 (armert høyre-vinkelforseglingsring og O-formet gummiring) spesialiserer seg i statisk tetning med ultrahøyt trykk; RC2874 (Y-formet tetningsring og O-formet gummiring) sikrer stabiliteten til ultrahøyt trykkforsegling; RC2875-serien (fotformet tetningsring og O-formet gummiring) er delt inn i A- og B-typer for å imøtekomme forskjellige statiske tetningsbehov.

Noen spesielle kombinasjoner er fulle av høydepunkter, for eksempel den modifiserte fotformede tetningsringen med O-ring, som bruker pre-kompresjon og flensstruktur for å oppnå bedre tetning ved høyere trykk og tåler høyt og ultrahøy trykk; Det samme er tilfelle for kombinasjonen av C-formede og forsterkede høyre-vinkelingsringer og O-ringer, og gir en pålitelig løsning på forseglingsproblemet med høyt trykk (flens) i alle retninger.

Produktfunksjoner og applikasjoner:

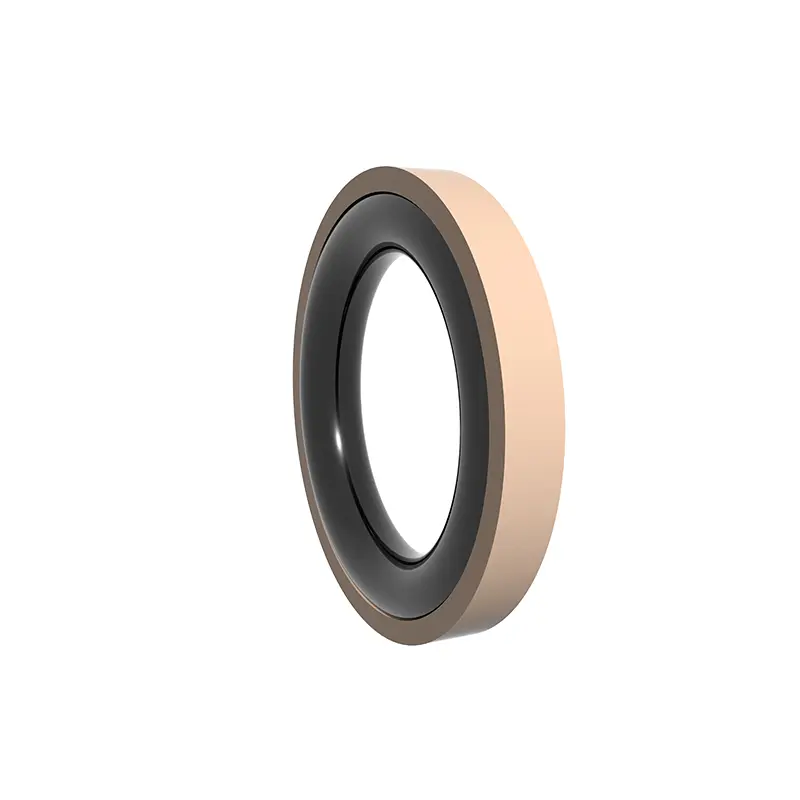

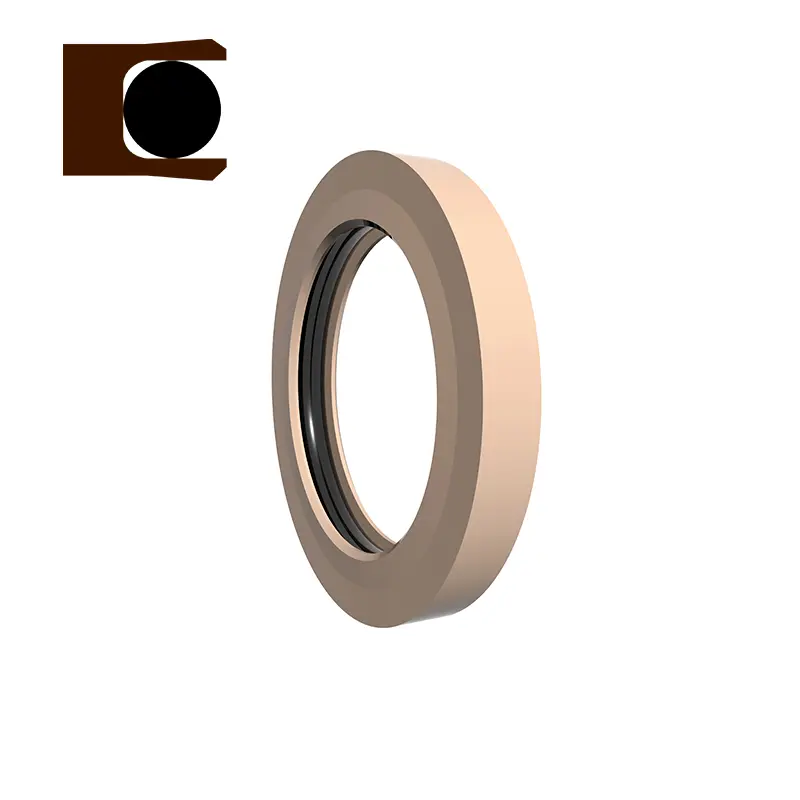

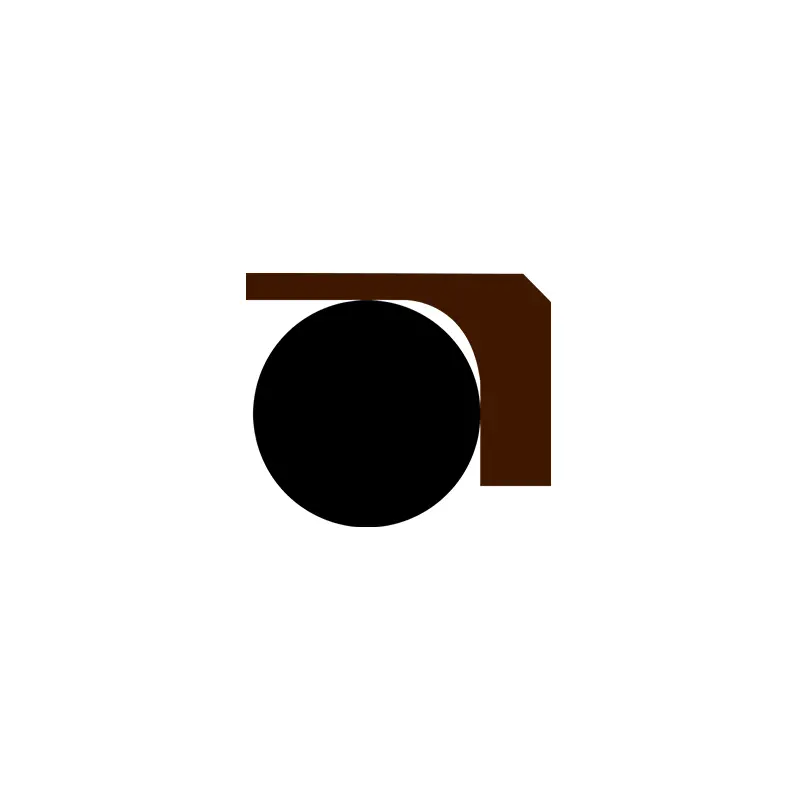

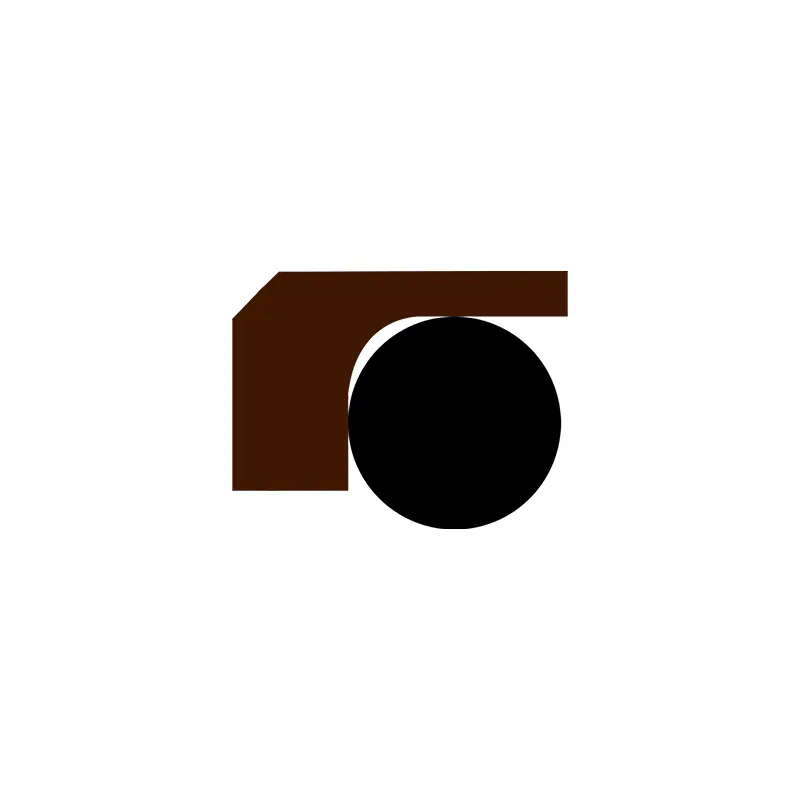

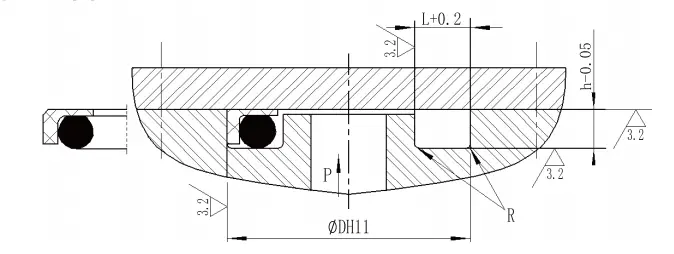

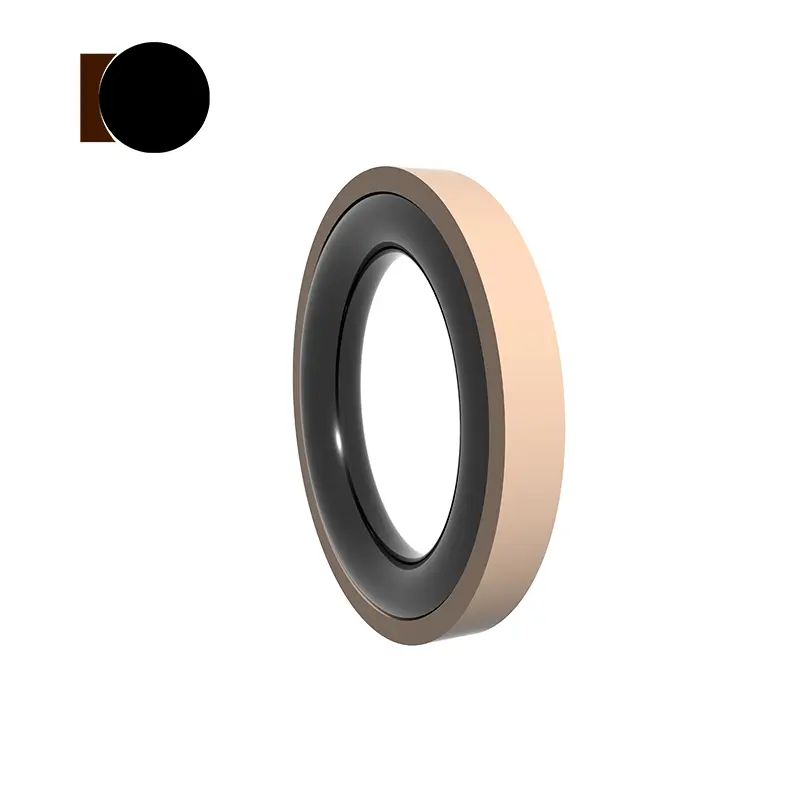

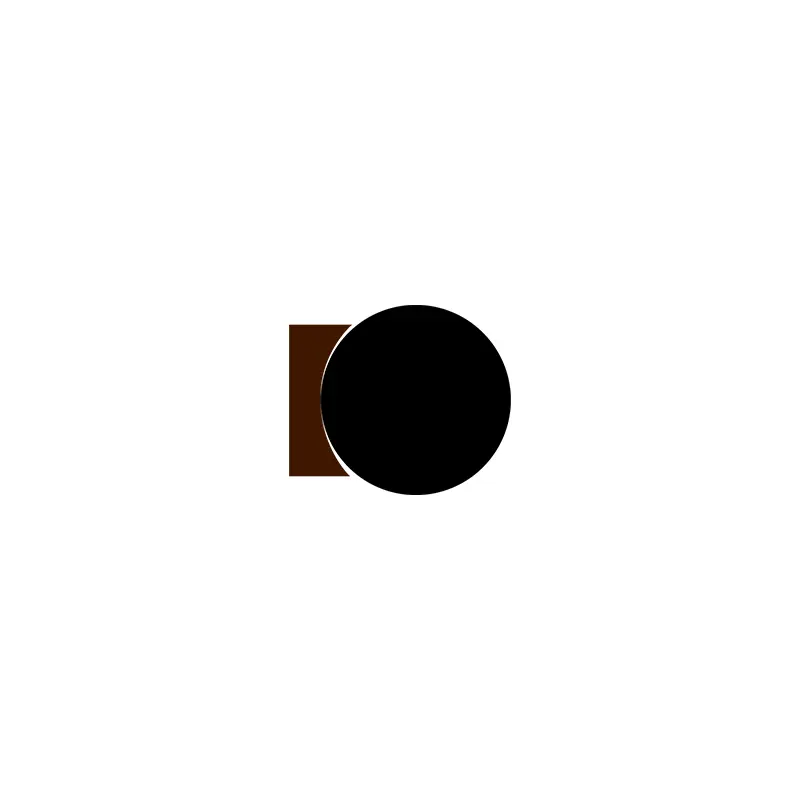

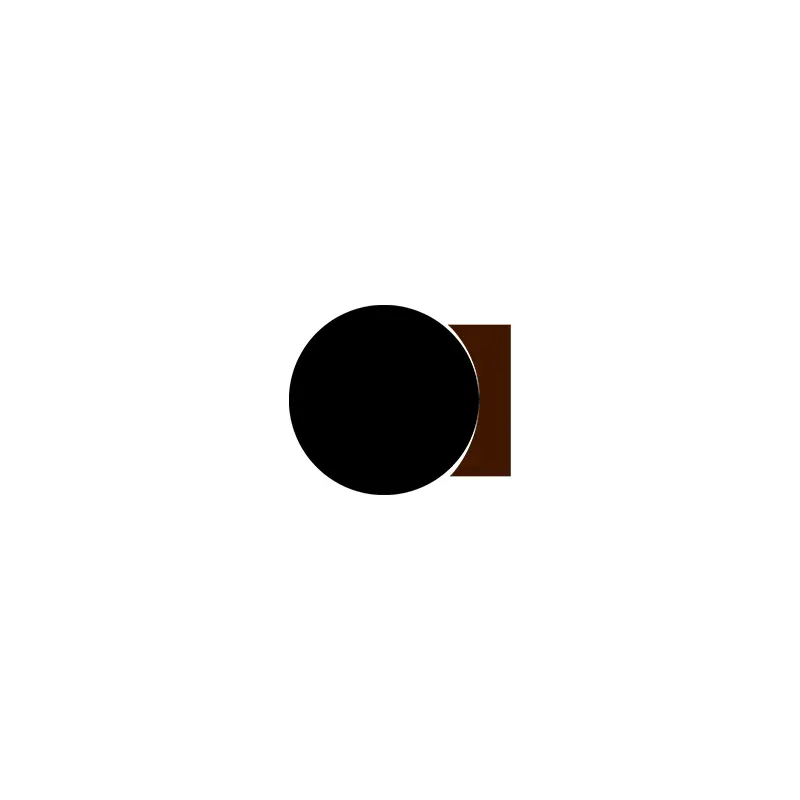

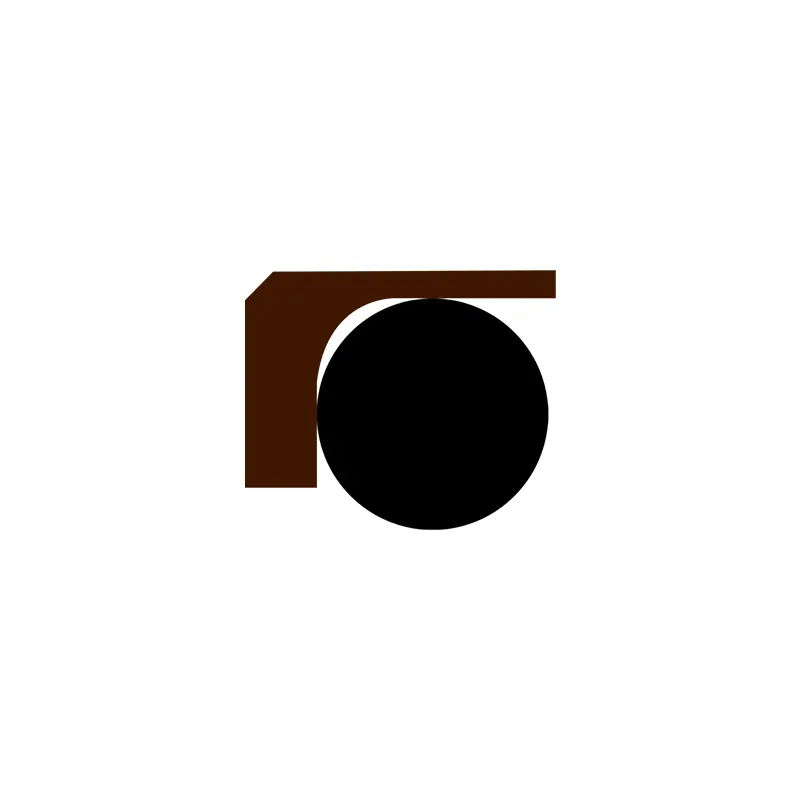

Denne tetningen er sammensatt av en forseglingsring for høyre vinkel laget av PTFE og en O-ring. O-ringen er forhåndskomprimert for å generere en klemmekraft for å oppnå forsegling. Tetningskraften til tetningen øker under trykk, det vil si, jo høyere trykket, jo bedre forsegling. Siden glidringen vedtar en side ribbestruktur, vil ikke O-ringen bli klemt ut og tåler høyt trykk.

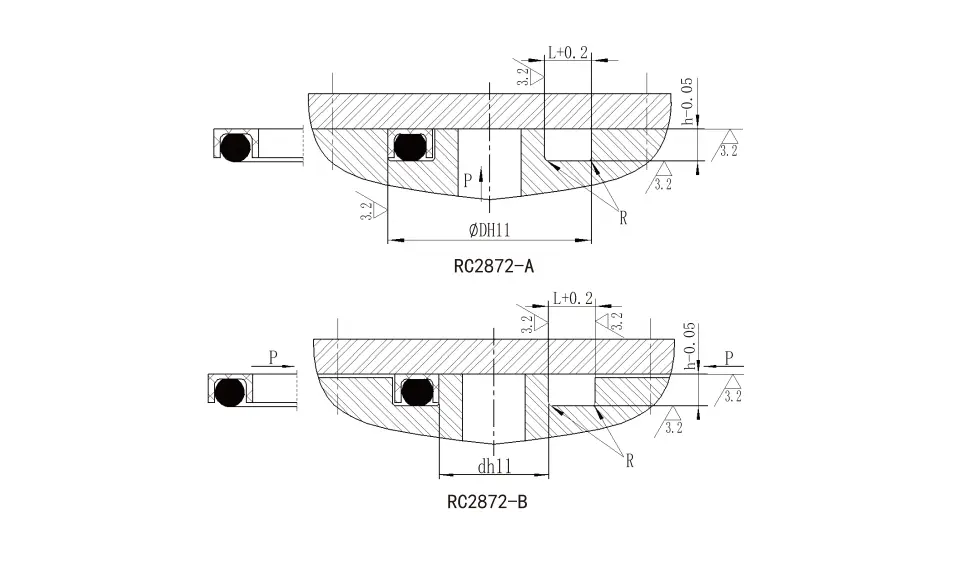

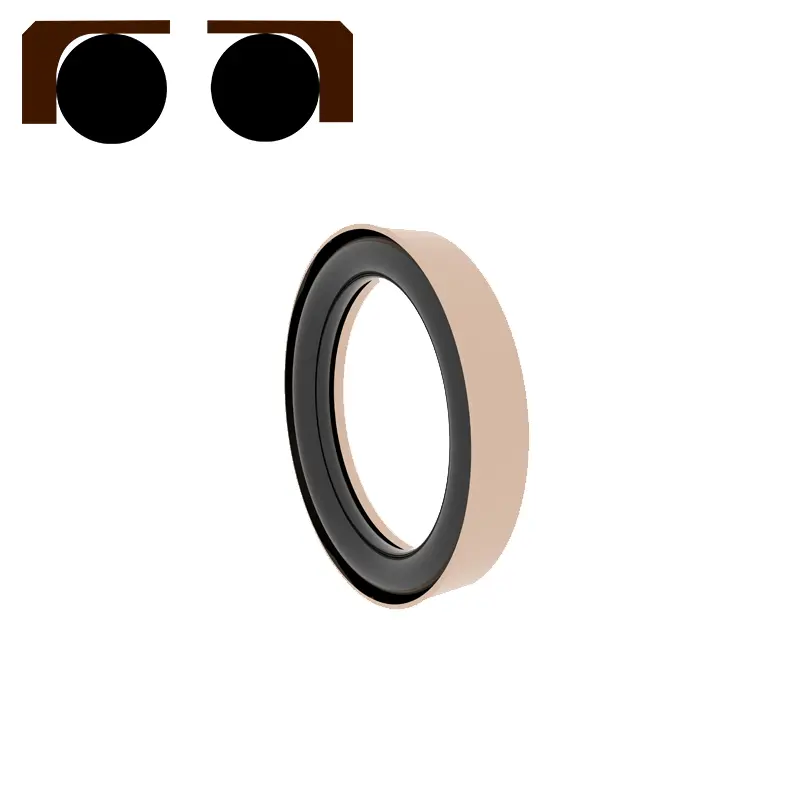

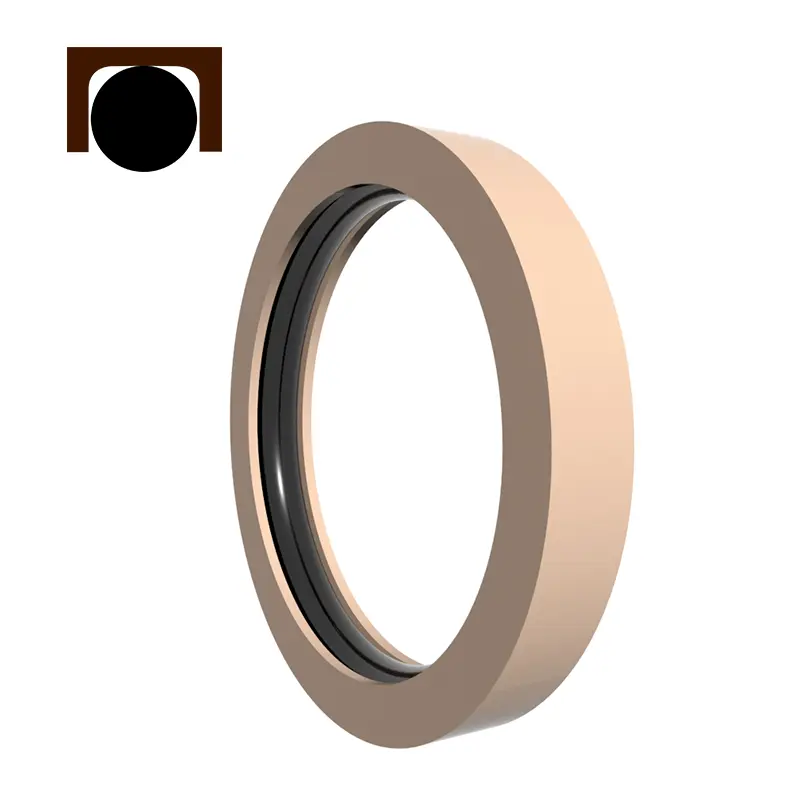

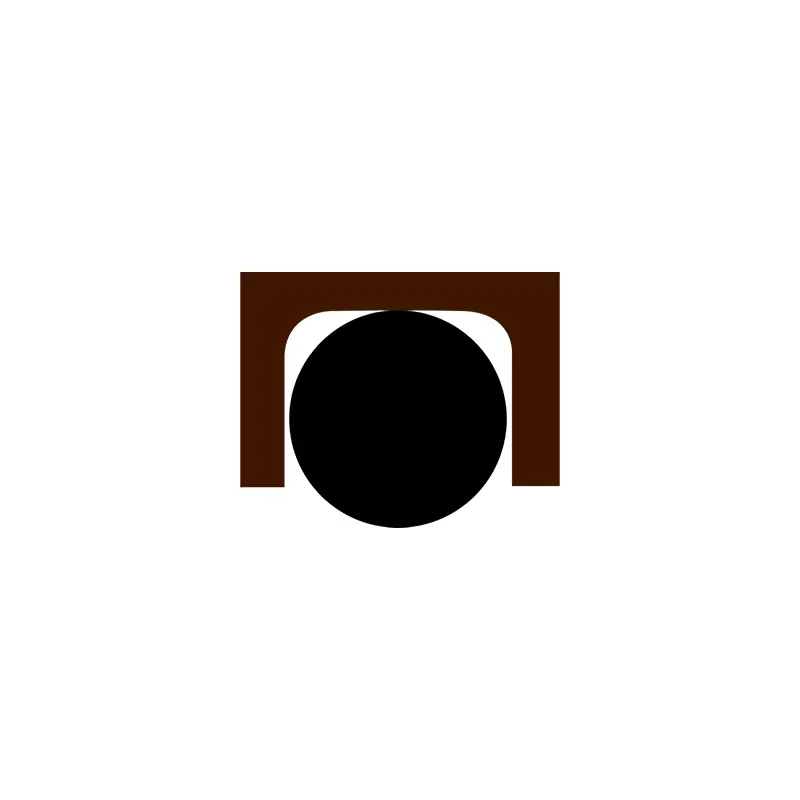

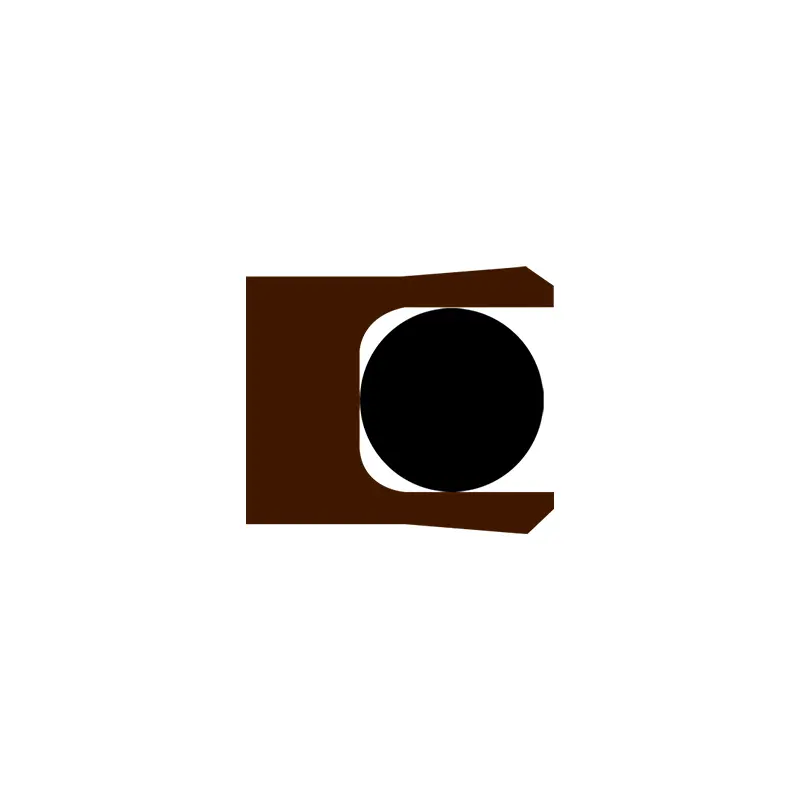

Denne tetningen er sammensatt av en PTFE C-formet tetningsring og en O-ring. O-ringen er forhåndskomprimert for å generere en klemmekraft for å oppnå forsegling. Tetningskraften til tetningen øker under trykk, det vil si, jo høyere trykket, jo bedre forsegling. Siden glidringen vedtar en tosidig ribbestruktur, vil ikke O-ringen bli klemt ut og tåler høyt trykk.

RC2873

RC2874

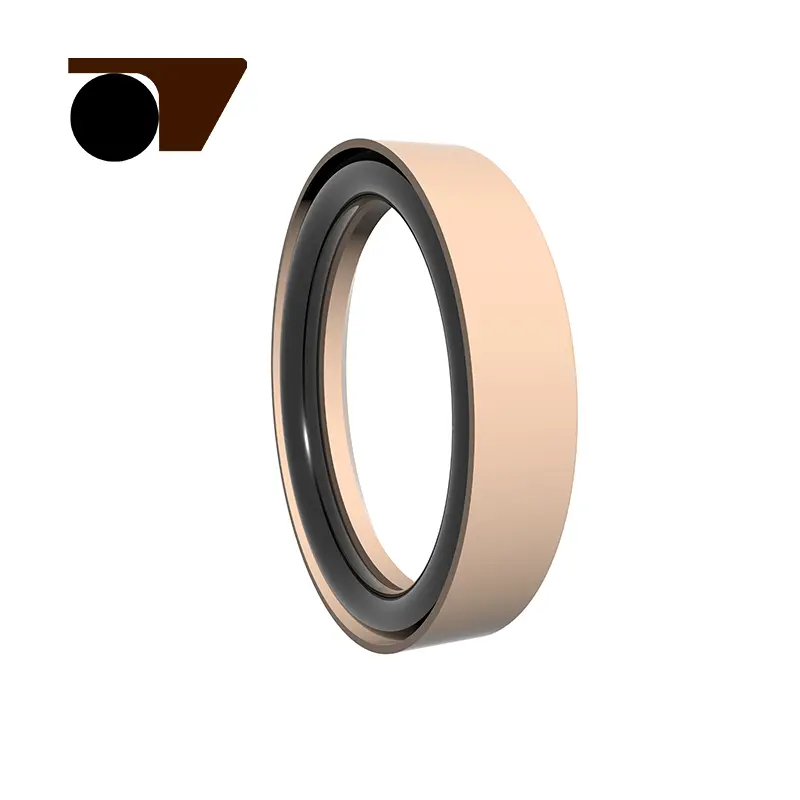

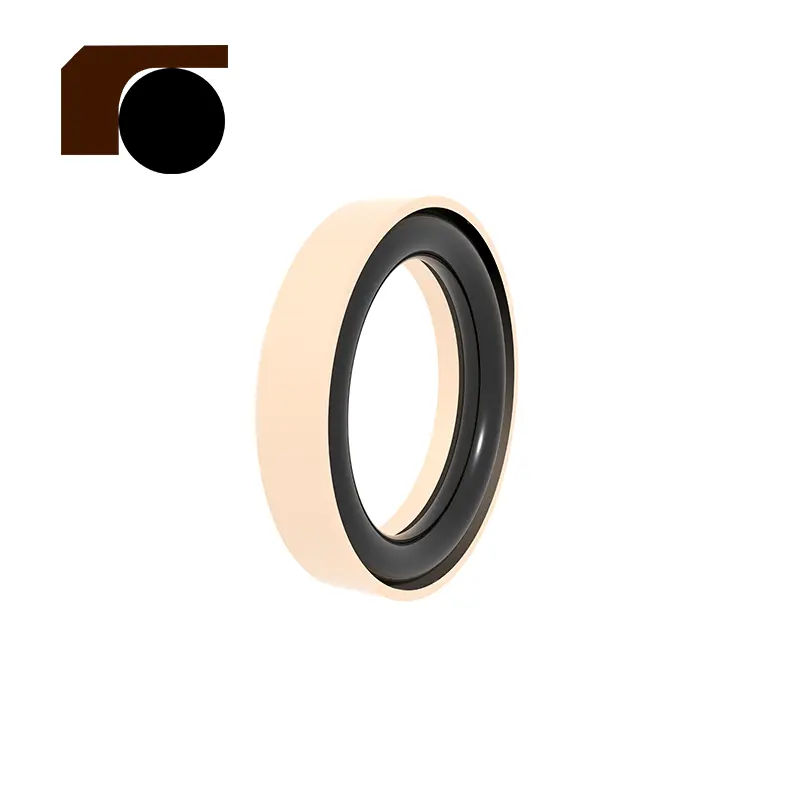

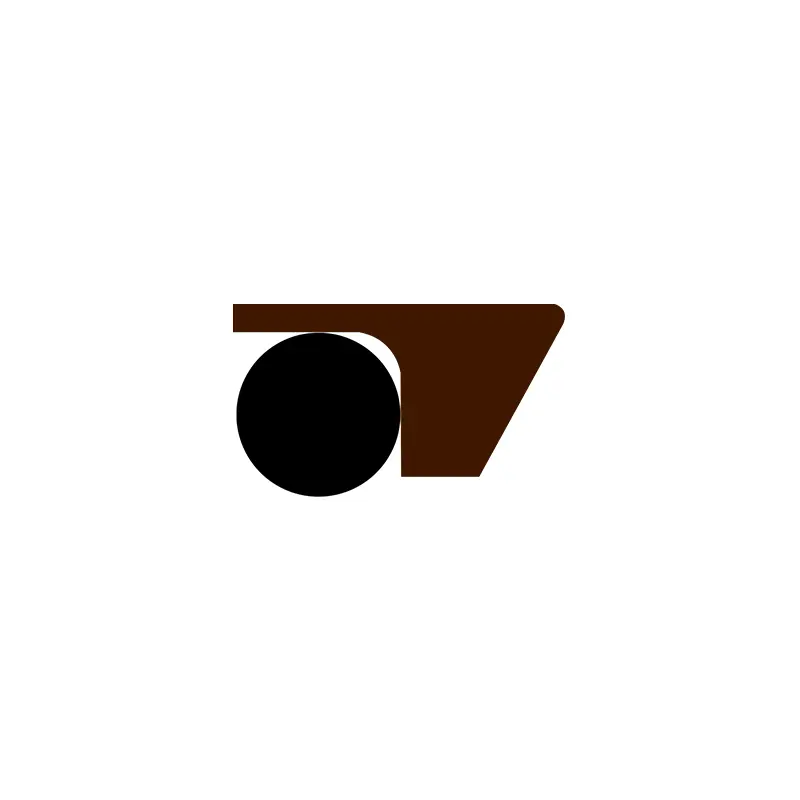

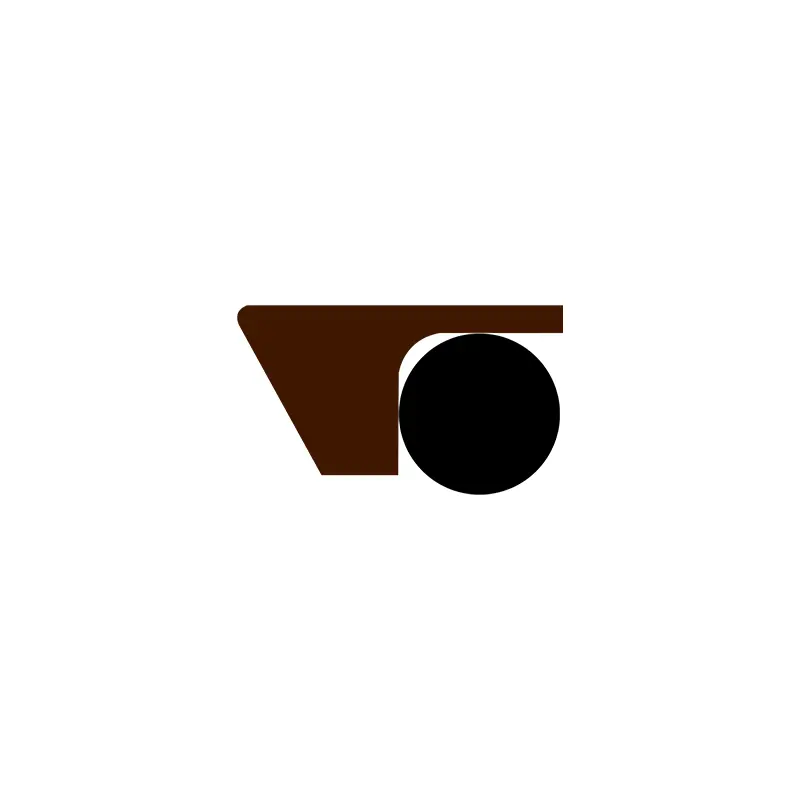

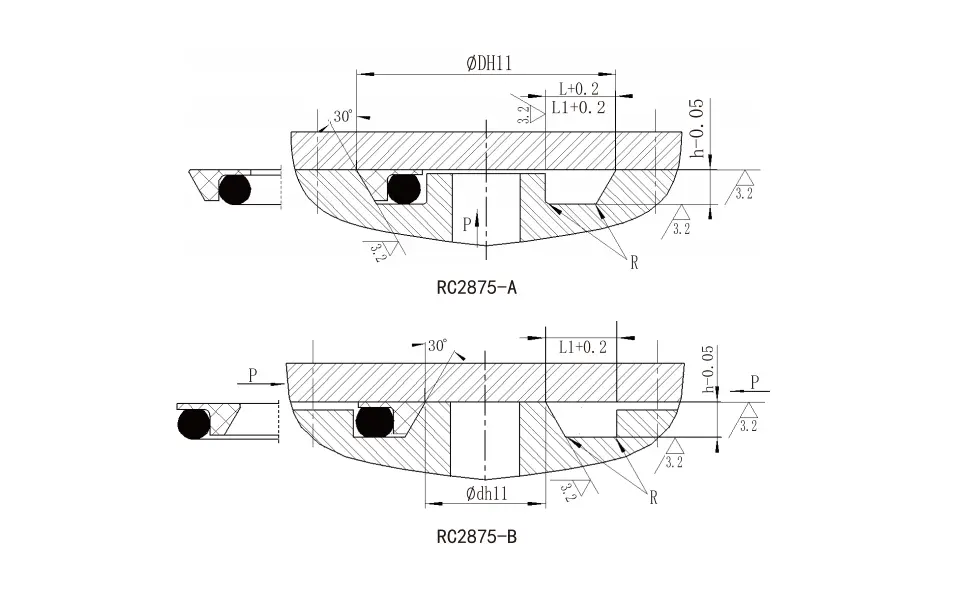

Denne tetningen er sammensatt av en fotformet tetningsring laget av modifisert PTFE-materiale og en O-ring. O-ringen er forhåndskomprimert for å generere en klemmekraft for å oppnå forsegling. Tetningskraften til tetningen øker under trykk, det vil si, jo høyere trykket, jo bedre forsegling. Siden glidringen vedtar en sidefotformet ribbestruktur, vil ikke O-ringen bli klemt ut og tåler høyt og ultrahøyt trykk.

Spesifikasjoner:

Høyt trykkendflens Forsegling Gjeldende arbeidsforhold
Profil	Modell	Trykk (MPA)	Temperatur (℃)	Media

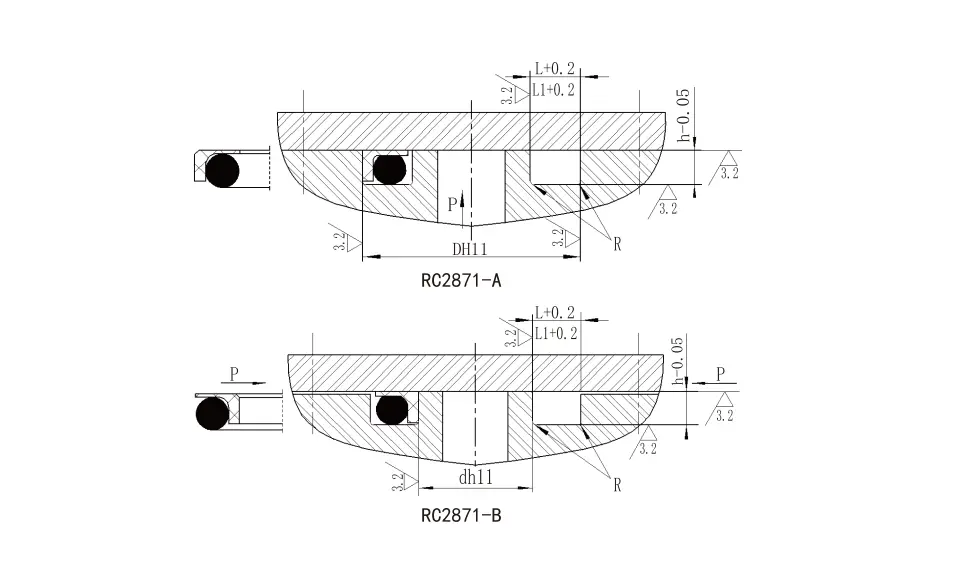

	RC2871-A	≤300	-35 ~+100 (matchende o-ring NBR)	Hydraulisk olje, emulsjon, vann, gass, etc.
			-20 ~+200 (matchende O-ring FKM)
	RC2871-B	≤300	-35 ~+100 (matchende o-ring NBR)	Hydraulisk olje, emulsjon, vann, gass, etc.
			-20 ~+200 (matchende O-ring FKM)
	RC2872-A	≤ 100	-35 ~+100 (matchende o-ring NBR)	Hydraulisk olje, emulsjon, vann, gass, etc.
			-20 ~+200 (matchende O-ring FKM)
	RC2872-B	≤ 100	-35 ~+100 (matchende o-ring NBR)	Hydraulisk olje, emulsjon, vann, gass, etc.
			-20 ~+200 (matchende O-ring FKM)
	RC2873	≤200	-35 ~+100 (matchende o-ring NBR)	Hydraulisk olje, emulsjon, vann, gass, etc.
			-20 ~+200 (matchende O-ring FKM)
	RC2874	≤300	-35 ~+100 (matchende o-ring NBR)	Hydraulisk olje, emulsjon, vann, gass, etc.
			-20 ~+200 (matchende O-ring FKM)
	RC2875-A	≤300	-35 ~+100 (matchende o-ring NBR)	Hydraulisk olje, emulsjon, vann, gass, etc.
			-20 ~+200 (matchende O-ring FKM)
	RC2875-B	≤300	-35 ~+100 (matchende rektangulær ring NBR)	Hydraulisk olje, emulsjon, vann, gass, etc.
			-20 ~+200 (matchende rektangulær ring FKM)
	RC2879-A	105	-35 ~+100 (matchende rektangulær ring NBR)	Hydraulisk olje, emulsjon, vann, gass, etc.
			-20 ~+200 (matchende O-ring FKM)
	RC2875-B	105	-35 ~+100 (matchende o-ring NBR) -20 ~+200 (matchende O-ring FKM)	Hydraulisk olje, emulsjon, vann, gass, etc.
