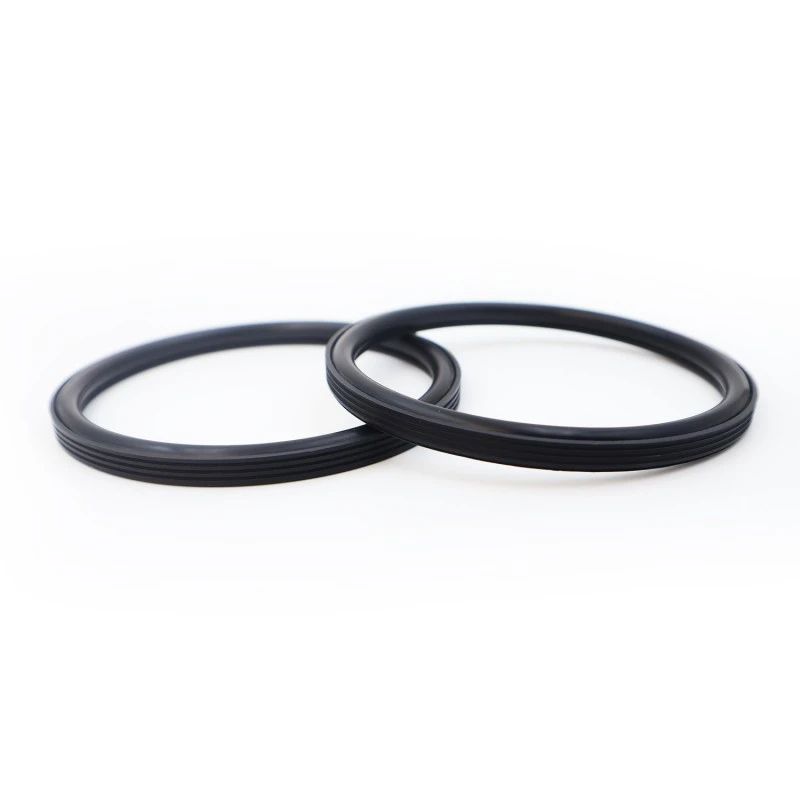

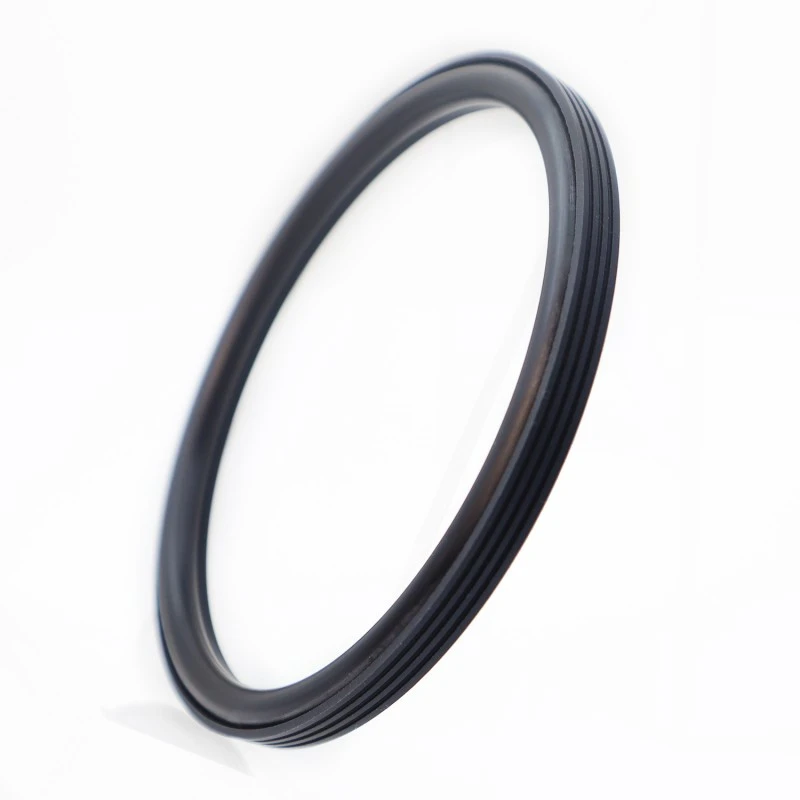

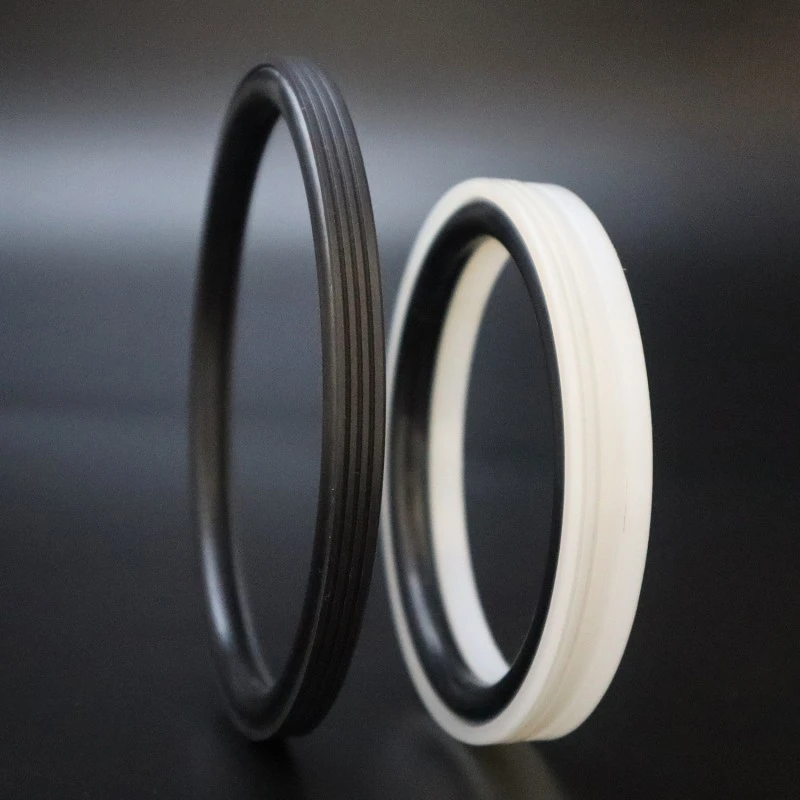

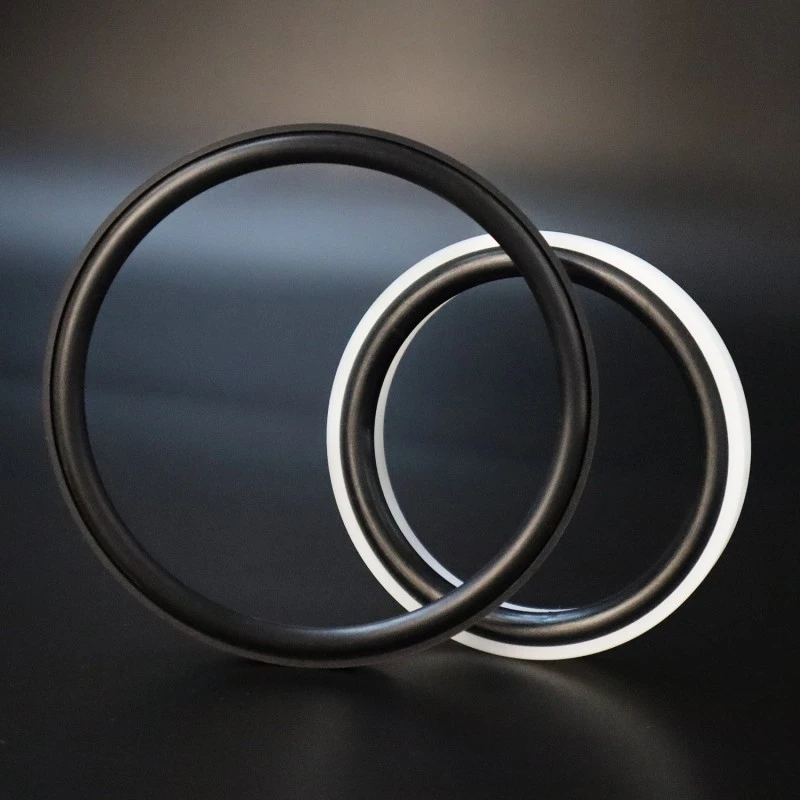

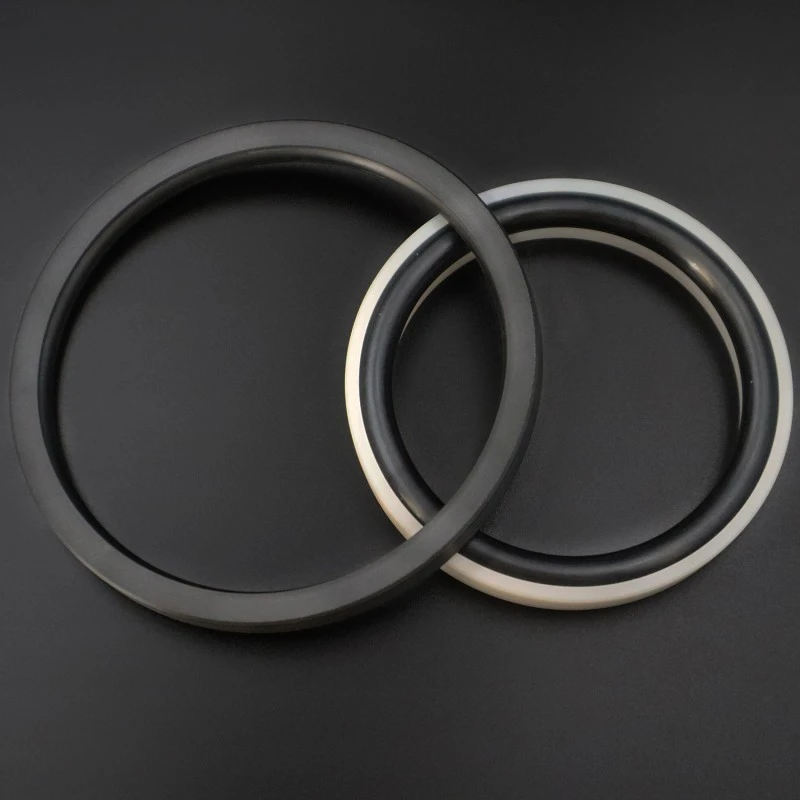

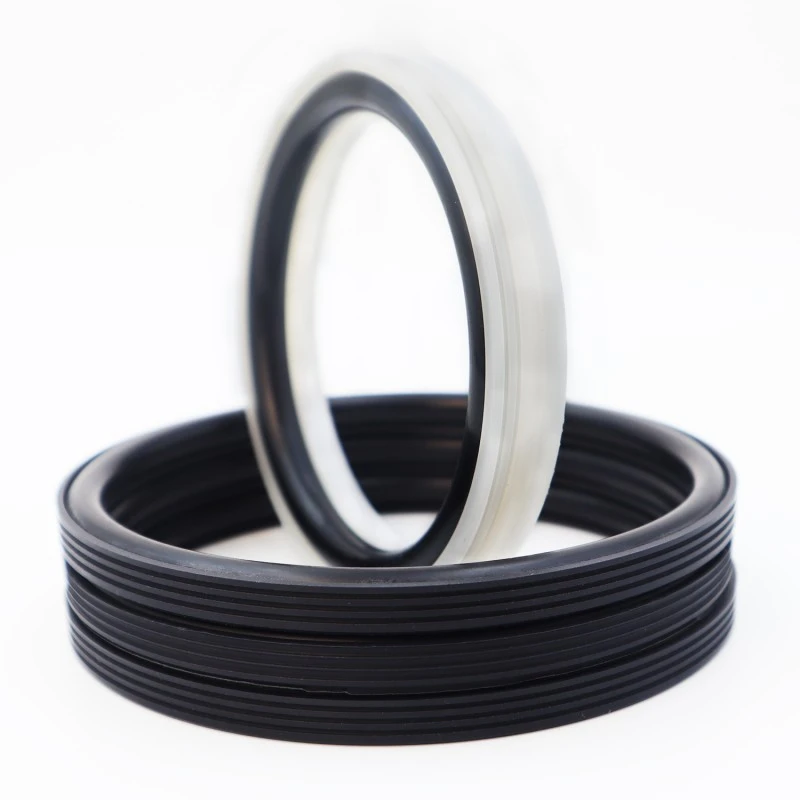

Boretetningen, designet og produsert av Ruichen Sealing Factory, er egnet for enveis tetning i hydrauliske frem- og tilbakegående og roterende bevegelsesapplikasjoner. Den har lang levetid, lav friksjon, utmerket tetningsytelse, kompakt struktur og enkel installasjon, bruk og vedlikehold. Den spesielle tetningsleppen og optimaliserte tykkelsesdesignen til tetningen sikrer utmerket tetningsytelse selv i harde medier som sementfuge.
|
Trykk/MPa |
Temperatur/°C |
Hastighet / m/s |
Medium |
|
|
frem- og tilbakegående bevegelse |
Roterende bevegelse |
|||
|
≤100 |
-35 til +100 °C (med NBR O-ring) |
≤6 |
≤2 |
Vann, gjørme, råolje, hydraulikkolje, emulsjon |
|
-20 til +200 °C (med FKM O-ring) |
||||
Materialvalg
1. De medfølgende O-ringsmaterialene kan velges fra: R01 Nitrilgummi (NBR), R02 Fluorgummi (FKM), etc.
2. Tetningsringmateriale: Standardmateriale er PTFE4, andre tilgjengelige materialer inkluderer PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Eksempel på bestilling
Bestillingsmodell: RC2062-80*68.3*7.6-PTFE4-R01
Modell - Borediameter * Spordiameter * Sporbredde - Materialkode

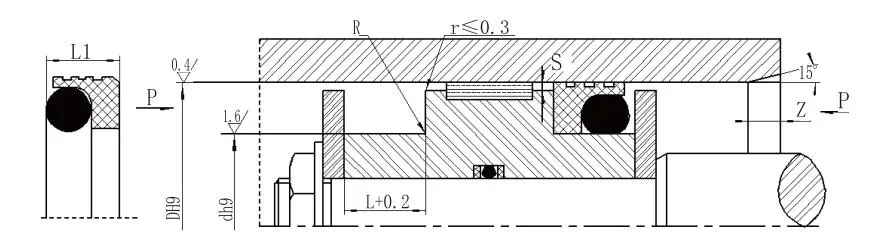

Spesifikasjoner og parametere (Alle størrelser innenfor det angitte området er tilgjengelig.)
|
Blenderåpning Standard type DH9 RC2062 |
Blenderåpning Tung belastning DH9 RC2062-Z |
Rille diameter d h9 |
Sporbredde L+0,2 |
Forseglingsbredde L1 |
Avrundede hjørner Rmax |
Radiell klaring Smax |
Chamfer Zmin |
O-ringstråddiameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12,9 |
D-6,3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Merk: 1. For sylinderboringer ≤ 30 mm anbefales en åpen rilledesign.
2. For trykk større enn 30 MPa anbefales en H8/f8-pasning for ekstruderingsgapet.
Omfattende testfunksjoner: Vårt sentrale laboratorium er utstyrt med et komplett utvalg av testutstyr, i stand til å simulere produktytelse under faktiske arbeidsforhold. Testelementer inkluderer, men er ikke begrenset til:
Dimensjonell inspeksjon: Bruke høypresisjons 2D-bildemåleinstrumenter og koordinere målemaskiner for å sikre at produktdimensjonene fullt ut oppfyller kravene til tegningstoleranse.
Ytelsestesting: Inkludert høytemperatur-aldringstester, lavtemperaturtester, olje-/middels motstandstester, slitestyrketester, sprengningstrykktester, etc.
Livssyklustesting: Forutsi levetiden og påliteligheten til produktet gjennom holdbarhetsbenketester som simulerer faktiske arbeidsforhold.
