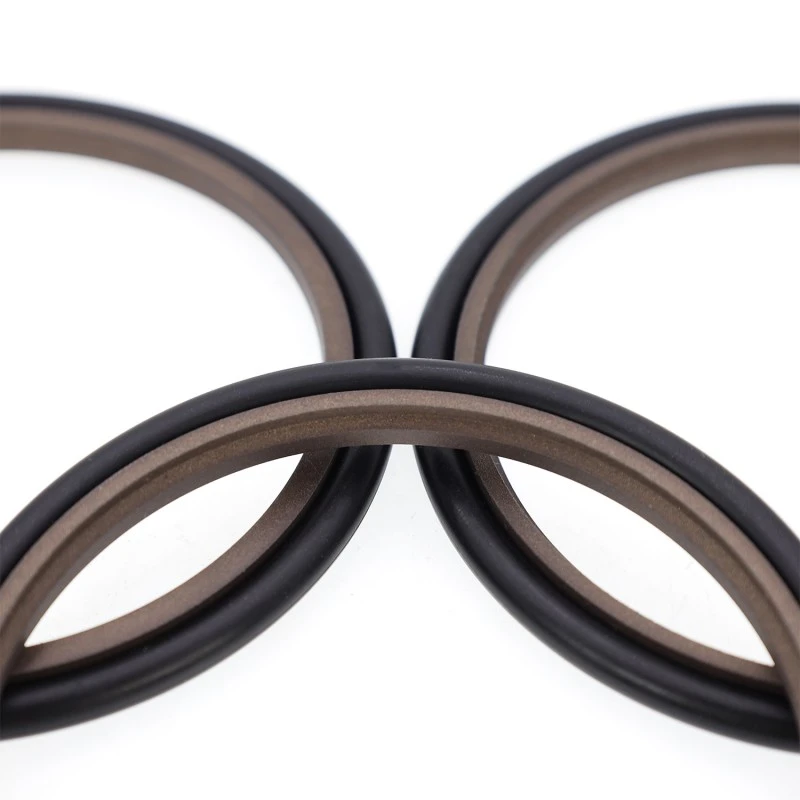

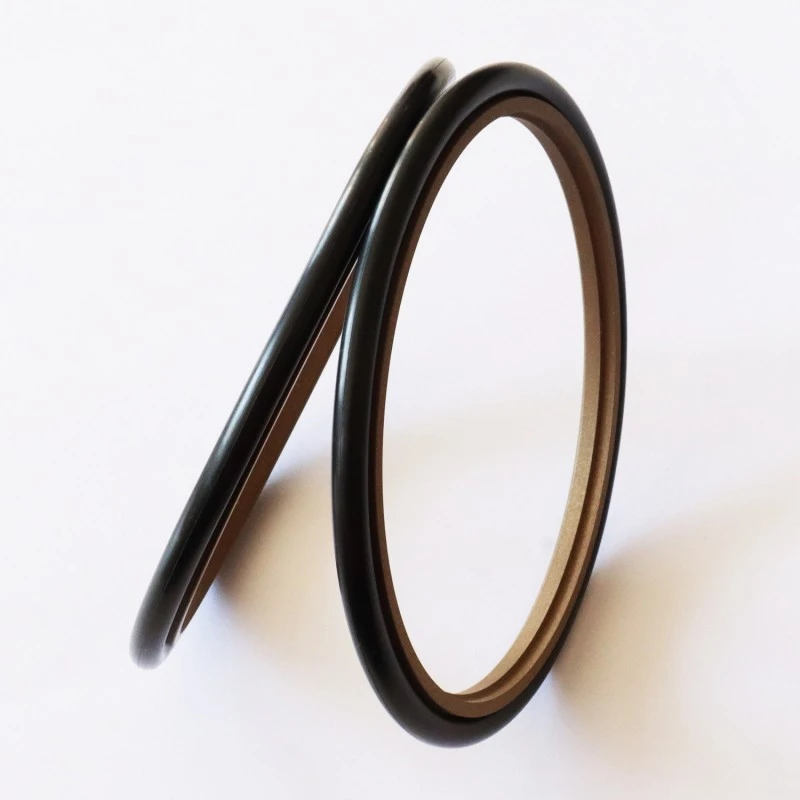

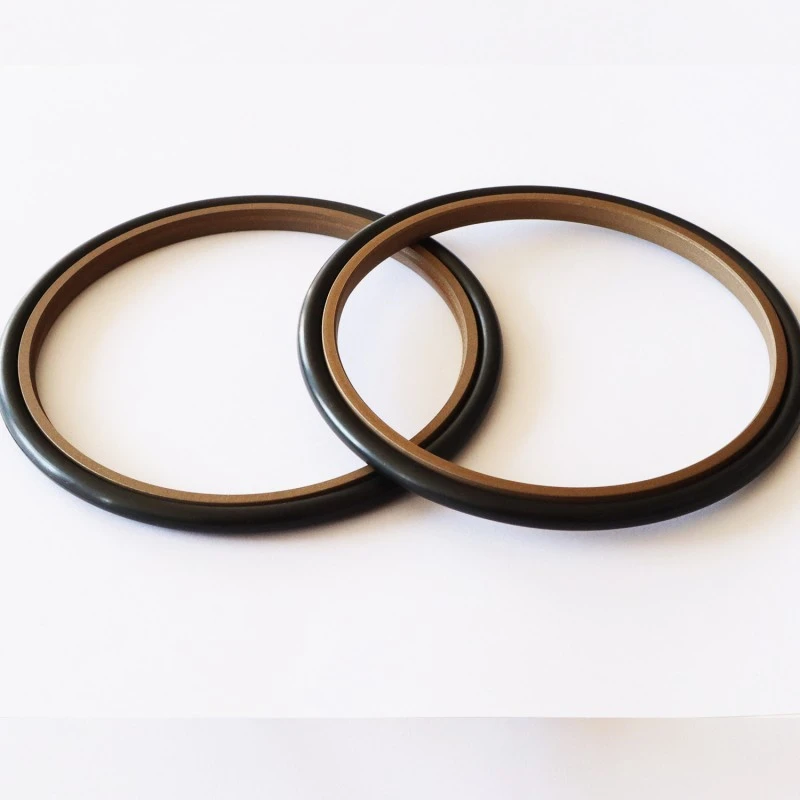

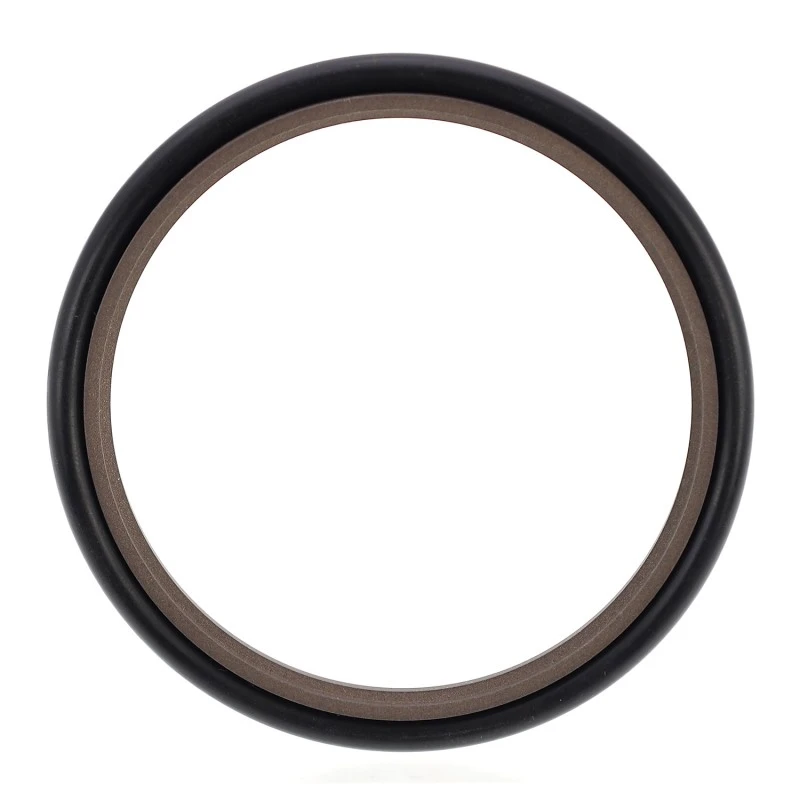

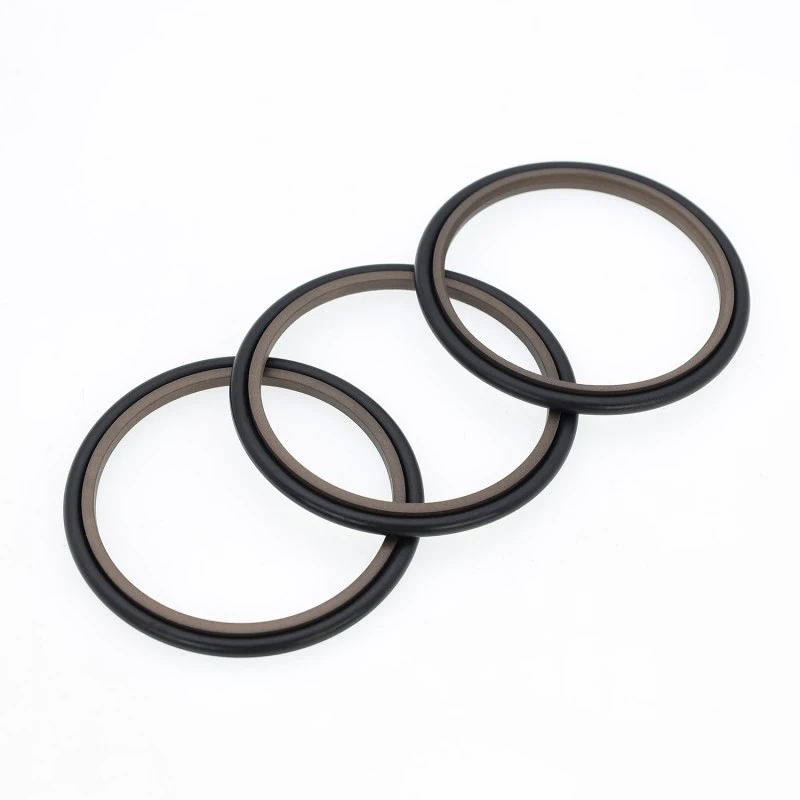

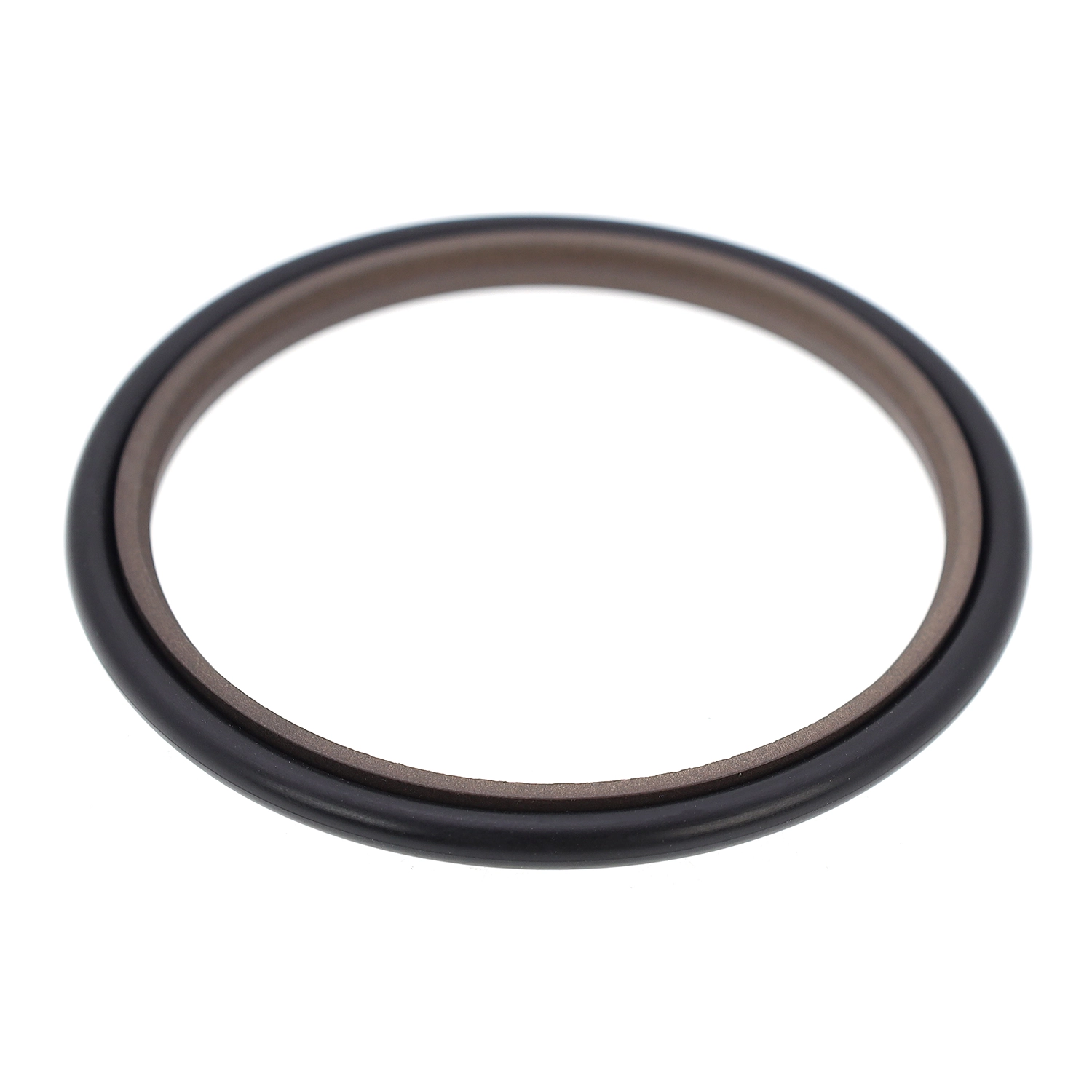

Trinntetningen består av en PTFE-fylt trinntettningsring og en O-ring, egnet for enveis trykkforsegling i frem- og tilbakegående hydrauliske applikasjoner. O-ringen gir radiell kraft og kompenserer for tetningsringsslitasje. Den brukes vanligvis sammen med en styrering. For stangdiametre mindre enn 30 mm, bør en delt (åpen) rilledesign brukes.
Funksjoner:
1. Lav friksjon, lav startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, og ingen krypning;
2. Høytrykksstabilitet under press og tøffe forhold;
3. Lang levetid, egnet for oljefrie smøretetninger;
4. Egnet for forsegling av lavviskøse medier som vann;
Gjeldende driftsbetingelser (ekstreme verdier skal ikke vises samtidig)
|
Trykk Mpa |
Temperatur ℃ |
Hastighet m/s |
Medium |
|
≤60 |
-35~+100 (matchende O-ring NBR) |
≤6 |
Mineralbasert hydraulikkolje, flammehemmende væske (HFA/HFB), vann m.m. |
|
-20~+200 (matchende O-ring FKM) |
Materialvalg
1. O-ringmaterialer tilgjengelig: R01 Nitril-butadiengummi (NBR), RO2 fluorgummi (FKM), etc.
2. Tetningsringmaterialer: PTFE2, PTFE3, PTFE4, PU, etc.
Eksempel på bestilling
Bestillingsmodell: RC11-40x55.1x6.3-PTFE3-R01

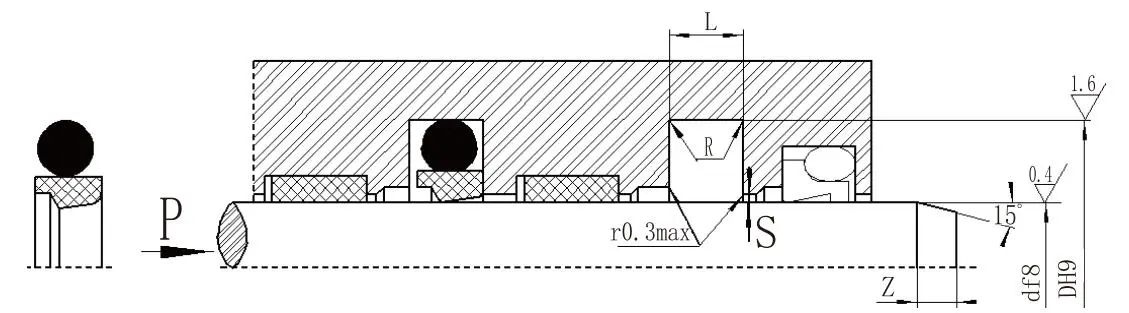

Bestillingsmodell: RC11-B-40x55.1x6.3-PTFE3-RO2 Modell: Stangdiameter x rillediameter x rillebredde PTFE3 (modifisert PTFE) Materialkode: R01, R02 - O-ringmaterialekode
