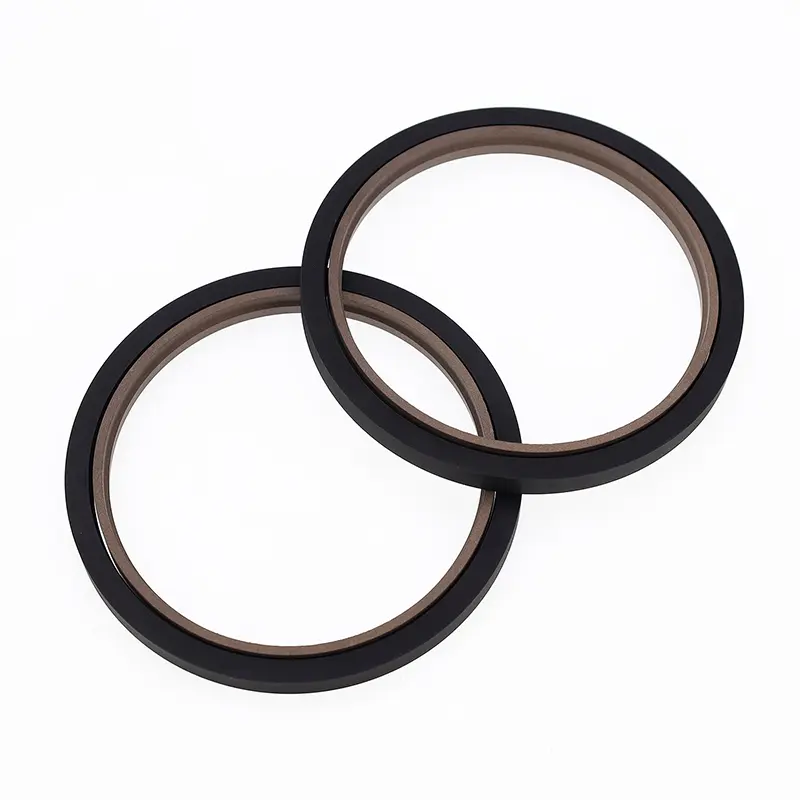

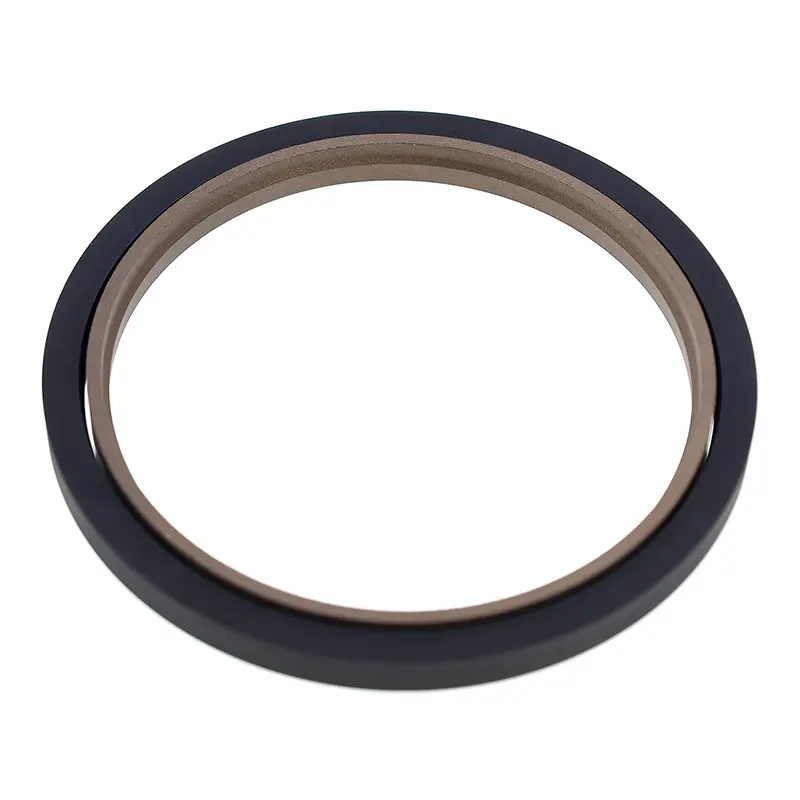

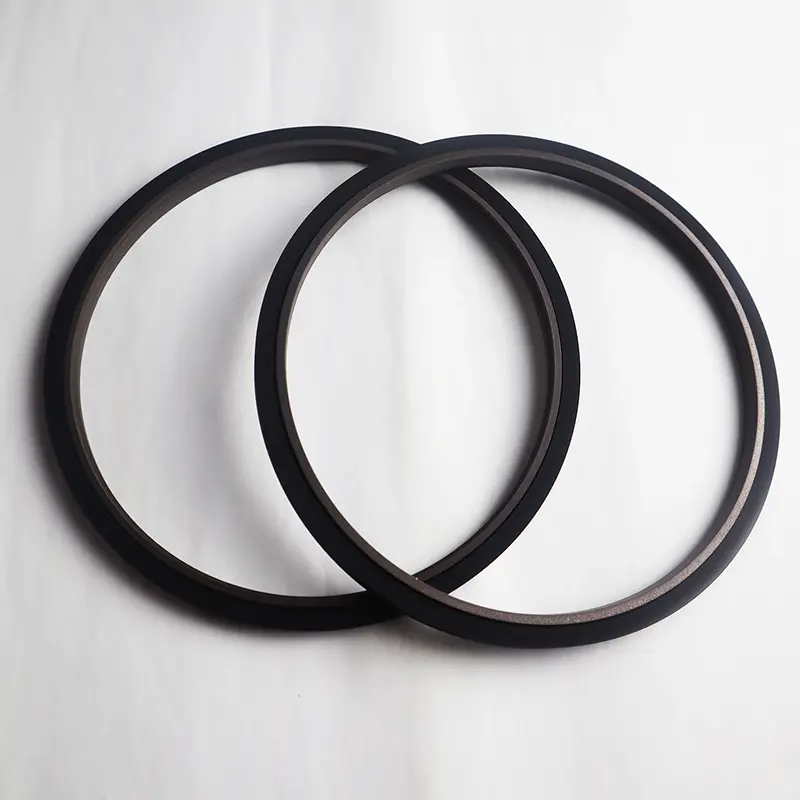

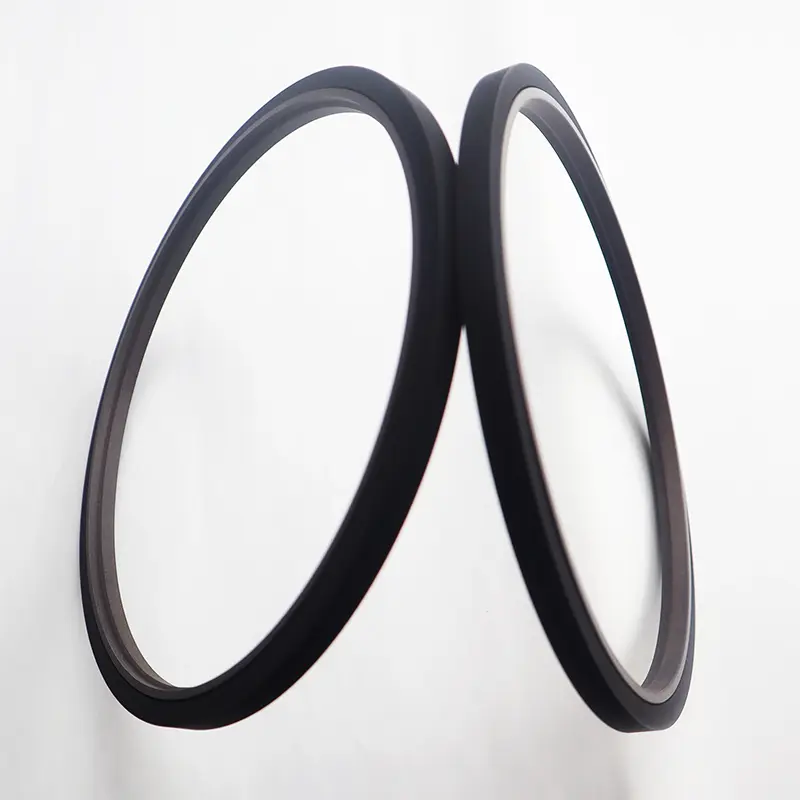

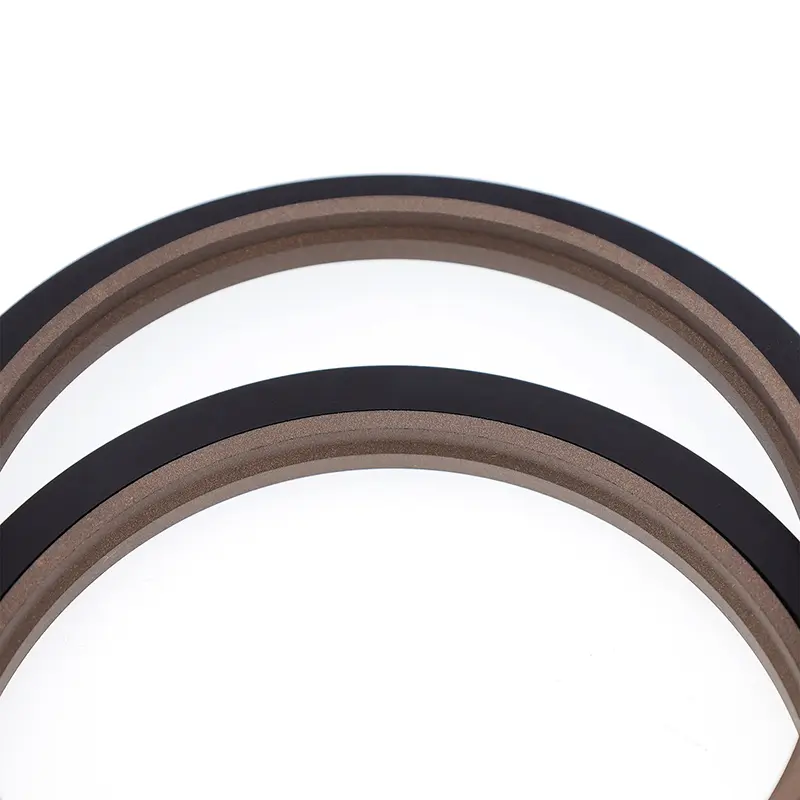

Kraftige stempelstangtrinntetninger (Step Seals) består av en PTFE-fylt avtrappet tetningsring og en rektangulær gummiring. De er egnet for ensrettet trykkforsegling i frem- og tilbakegående hydrauliske applikasjoner. Den rektangulære ringen gir radiell kraft og kompenserer for tetningsringsslitasje. De brukes vanligvis sammen med en styrering. Delte (åpne) spor bør brukes for stangdiametre mindre enn 30 mm. De brukes ofte i tungt hydraulisk utstyr.
Funksjoner:
1. Lav friksjon, lav startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, og ingen krypning;
2. Høytrykksstabilitet under press og tøffe forhold;
3. Lang levetid, egnet for oljefrie tetninger;
4. Egnet for forsegling av lavviskøse medier som vann.
Gjeldende driftsbetingelser (ekstreme verdier skal ikke vises samtidig)
|
Trykk Mpa |
Temperatur ℃ |
Hastighet m/s |
Medium |
|
≤60 |
-35~+100 (matchende O-ring NBR) |
≤6 |
Mineralbasert hydraulikkolje, flammehemmende væske (HFA/HFB), vann m.m. |
|
-20~+200 (matchende O-ring FKM) |
Materialvalg
1. Tilgjengelige rektangulære ringmaterialer: R01 nitrilgummi (NBR), R02 fluorgummi (FKM), etc.
2. Tetningsringmaterialer: PTFE2, PTFE3, PTFE4, PU osv. (Se Materialbeskrivelse).
Eksempel på bestilling

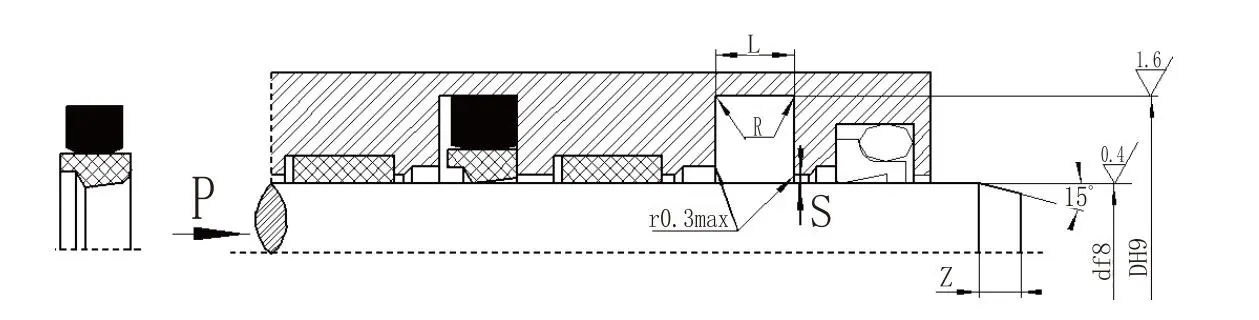

Bestillingsmodell: RC12 - 40 x 55 x 7,5 mm - PTFE3 - RO1-modell - Stangdiameter x rillediameter x rillebredde; PTFE3 - Modifisert PTFE-materialkode; R01 - Rektangulær ringmaterialkode
