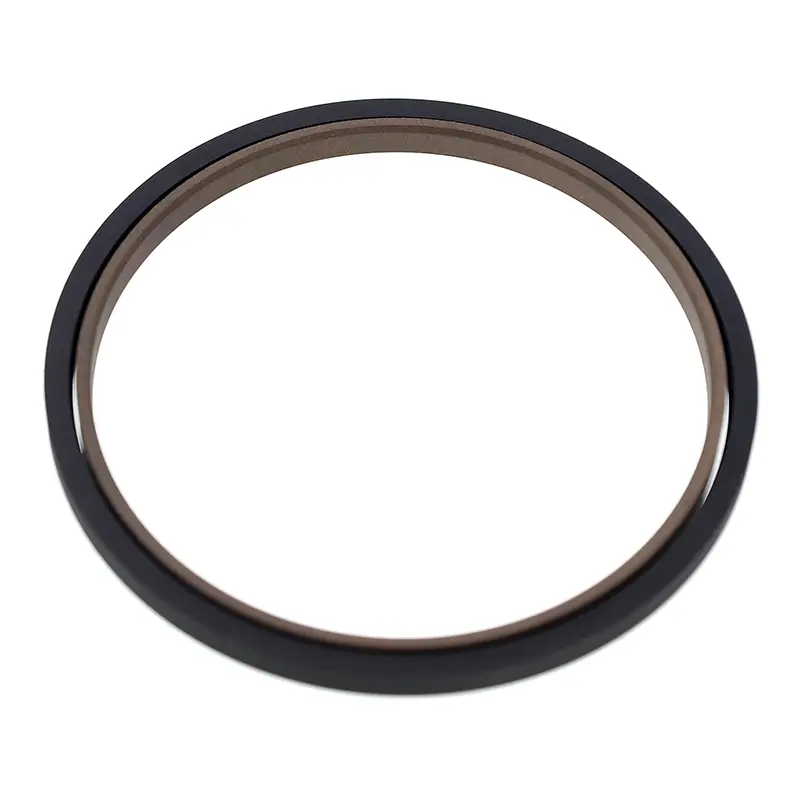

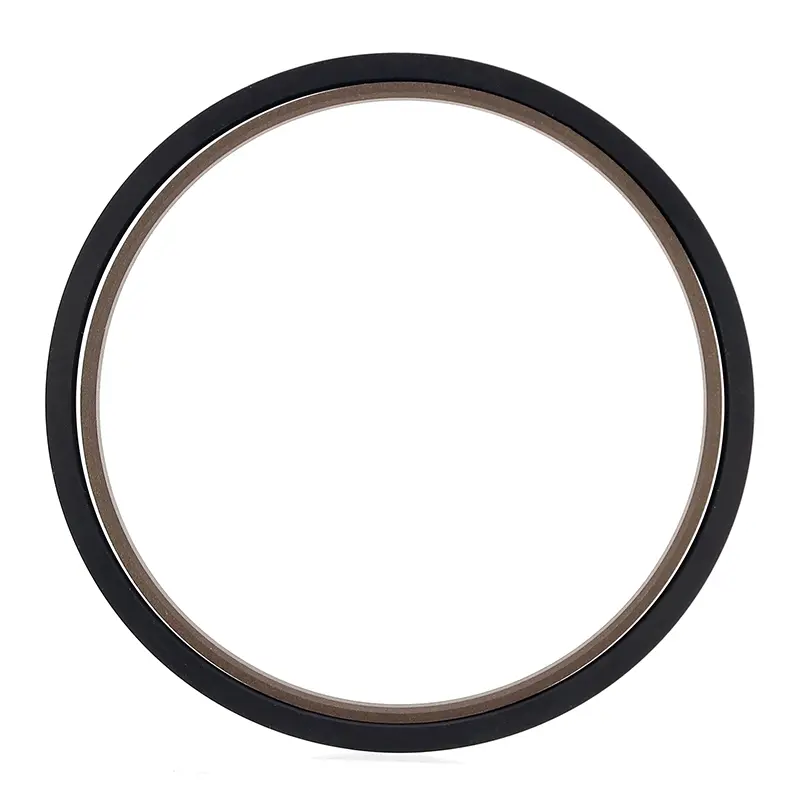

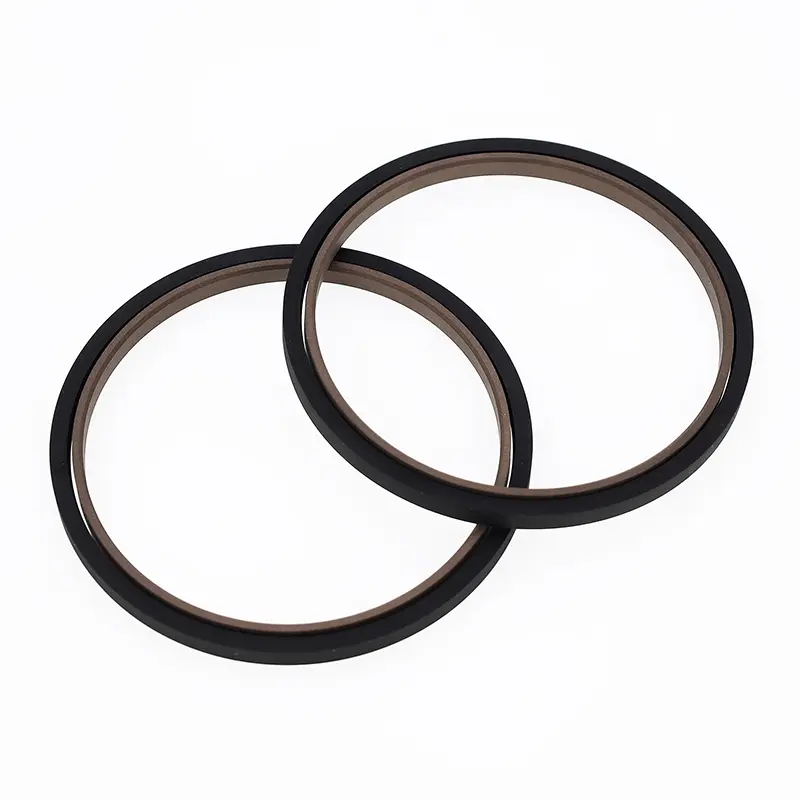

Rektangulær sammensatt stangtetning

Den rektangulære kombinasjonstetningen for stempelstenger består av en PTFE-fylt rektangulær tetningsring og en rektangulær gummiring. Den er egnet for toveis trykkforsegling i frem- og tilbakegående hydrauliske og pneumatiske applikasjoner. Den rektangulære ringen gir radiell kraft og kompenserer for tetningsringsslitasje. For stangdiametre mindre enn 30 mm, bør en delt (åpen) rilledesign brukes.

Funksjoner:

1. Lav friksjon, lav startmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, og ingen krypning;

2. Tetning med to formål for hydrauliske og pneumatiske applikasjoner, egnet for toveis trykkforsegling;

3. Lang levetid, egnet for oljefri smøring;

4. Kompakt design for enkel installasjon og vedlikehold.

Gjeldende driftsbetingelser (ekstreme verdier skal ikke vises samtidig)

Materialvalg

1. Tilgjengelige rektangulære materialer: R01 nitrilgummi (NBR), RO2 fluorgummi (FKM), etc.

2. Tetningsringmaterialer: PTFE2, PTFE3, PTFE4 (se materialbeskrivelse).

Eksempel på bestilling

Bestillingsmodell SPN-d*DL-PTFE3-R01: Stangdiameter*Rillebunndiameter*Rillebredde

SPN-modell PTFE3 - Modifisert PTFE-materialkode R01 - Rektangulær ringmaterialkode
