Chevron Seal

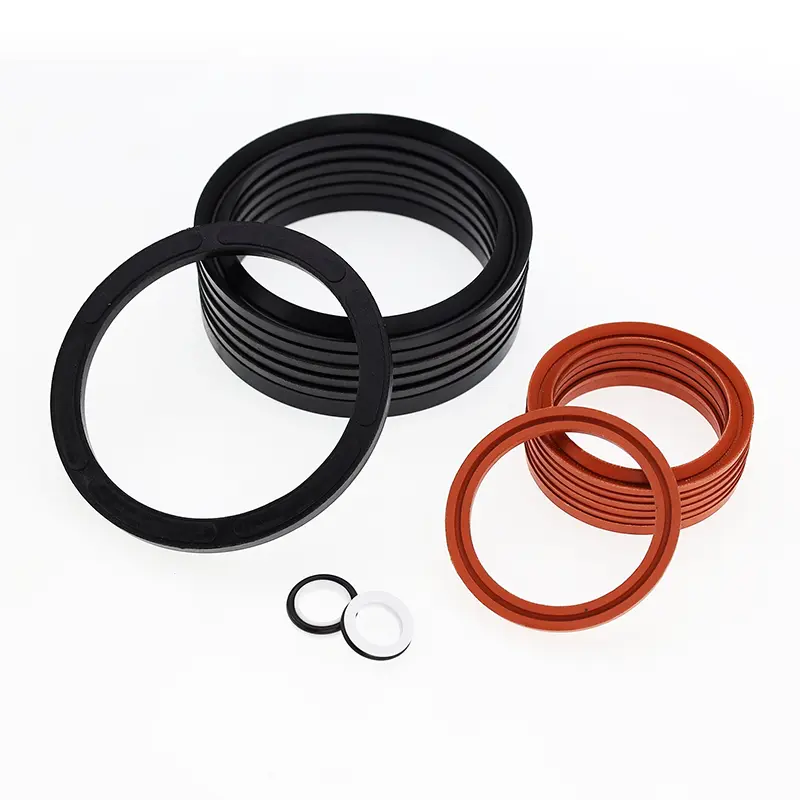

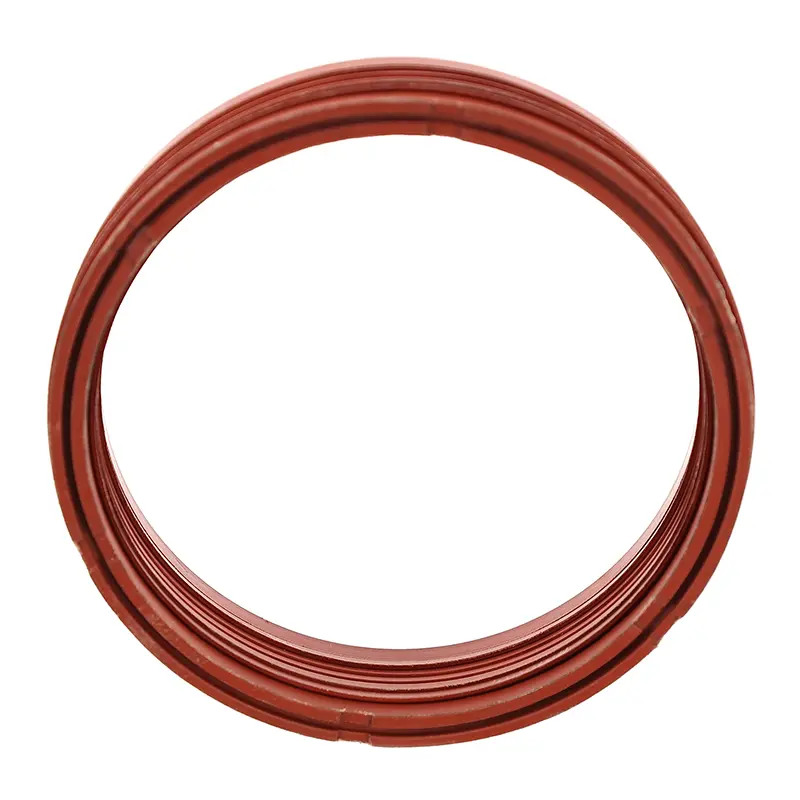

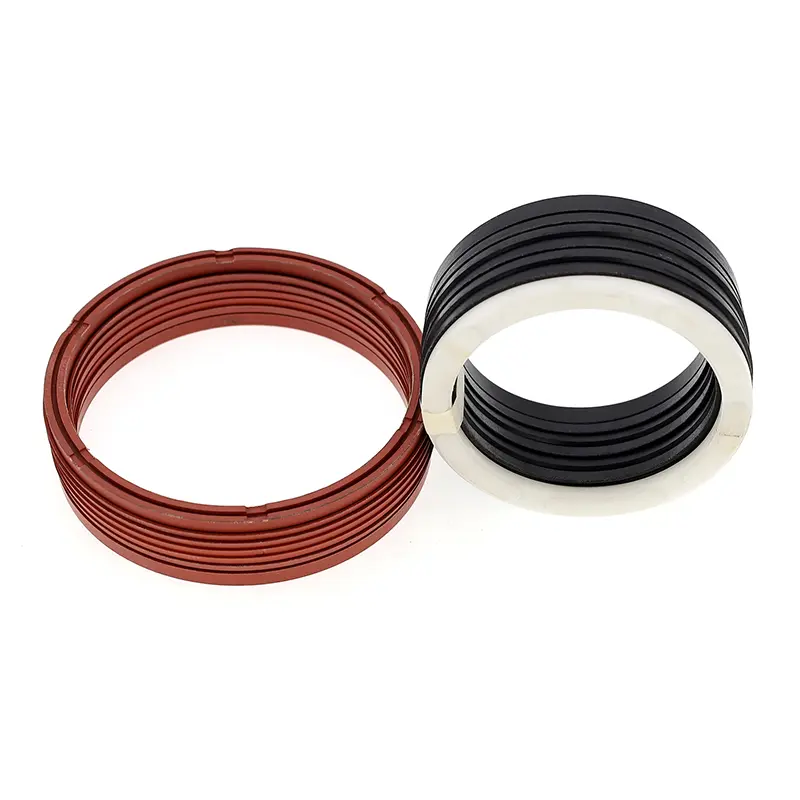

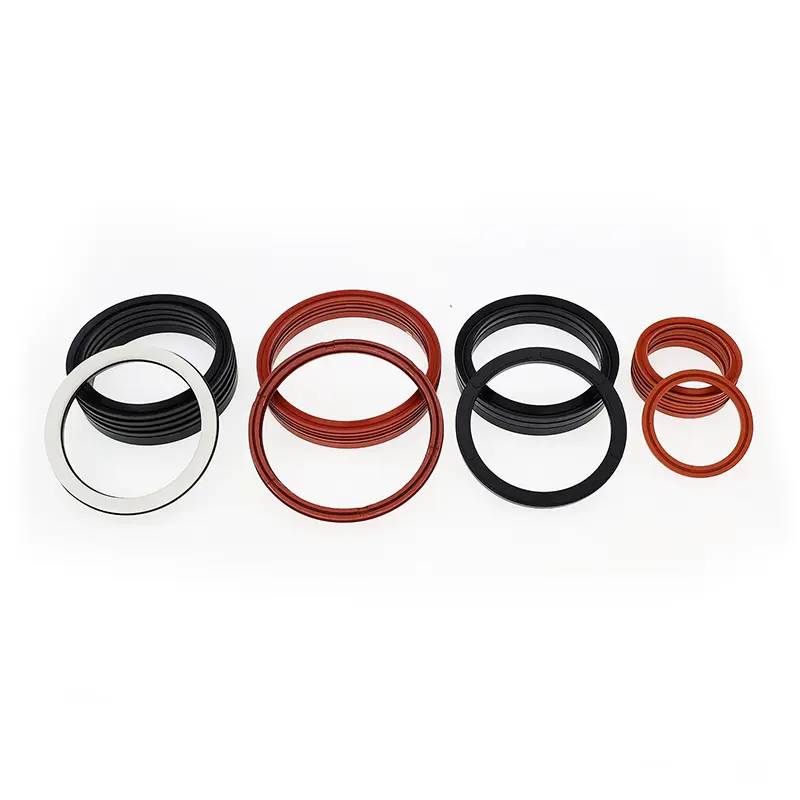

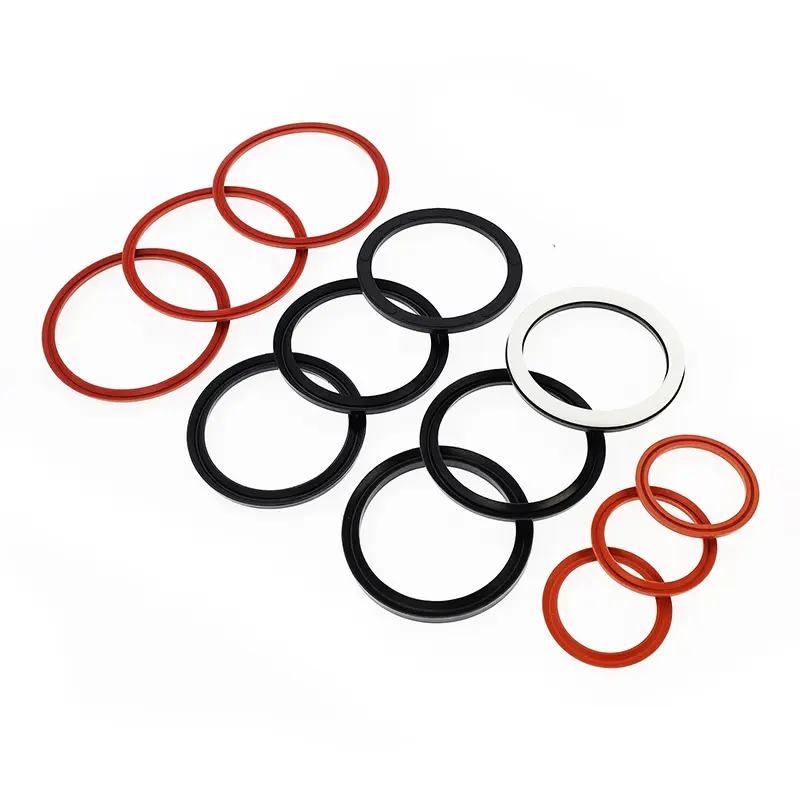

Den V-formede kombinasjonstetningen for stempelstenger består av et sett (med minst tre) V-formede tetningsringer, en kompresjonsring og en støttering. Den er egnet for ensrettet trykkforsegling i frem- og tilbakegående hydrauliske applikasjoner. Et fett som er kompatibelt med tetningsmaterialet må påføres under installasjonen. Den kan ikke installeres i et monolitisk (lukket) spor.

Funksjoner:

1. Et bredt spekter av materialer er tilgjengelig, noe som muliggjør optimal justering for å passe ulike bruksområder.

2. Egnet for bruk under tøffe driftsforhold, tilpasset praktisk talt alle medier og krevende forhold.

3. Lang levetid, egnet for oljefrie smøretetninger (med passende materialvalg).

4. Justerbar tetningsytelse og friksjon kan oppnås ved å justere pakningen, og den aksiale dimensjonen kan justeres ved å legge til eller fjerne V-formede tetningsringer.

5. Effektiv selv med dårlig tetningsoverflatekvalitet.

Gjeldende driftsbetingelser (ekstreme verdier skal ikke vises samtidig)

Materialer

1. Trykkringmaterialer: PTFE, nitril-butadiengummi (NBR) stoff, fluorgummi-butadiengummi stoff, nylon, polyoksymetylen

2. V-ringmaterialer: PTFE, nitril-butadiengummi (NBR) stoff, fluorgummi, fluorgummi-butadiengummistoff, polyuretan

3. Støtteringmaterialer: nitril-butadiengummistoff, fluorgummi-butadiengummistoff, nylon, polyoksymetylen, PTFE

Eksempel på bestilling

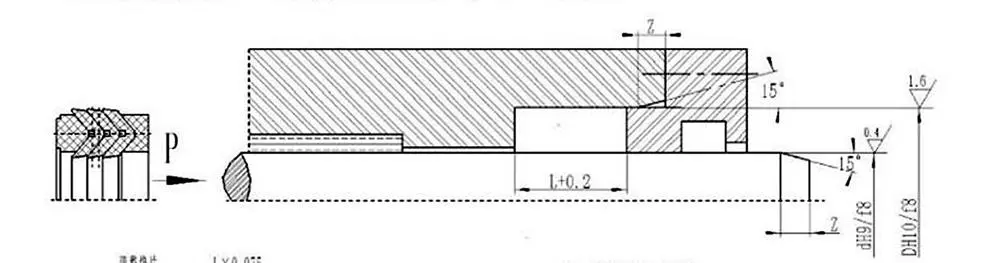

Installasjonsfas forskrifter

V-formede tetninger kan justeres i aksial dimensjon ved å justere pakningen for å oppnå optimal tetning og friksjon. Innledende slitasje etter langvarig drift kan forlenges ved å justere den aksiale dimensjonen. Den anbefalte utformingen for den justerbare tetningshulrommets aksiale dimensjon er 1,025L, med et justeringsområde på 7,5%L.
