Høytrykks roterende tetninger

Som en profesjonell selprodusent gir Ruichen Seals en rekke høye ytelser med høyt trykk roterende tetninger, som dekker en rekke tetningskombinasjoner med forskjellige strukturer og materialer, egnet for gjengjeldende og roterende bevegelsesbehov i hydrauliske, pneumatiske og vanntrykksmiljøer. Enten det er standard arbeidsforhold eller spesielle arbeidsforhold, kan våre seler gi pålitelige tetningsløsninger.

Send forespørsel

produktbeskrivelse

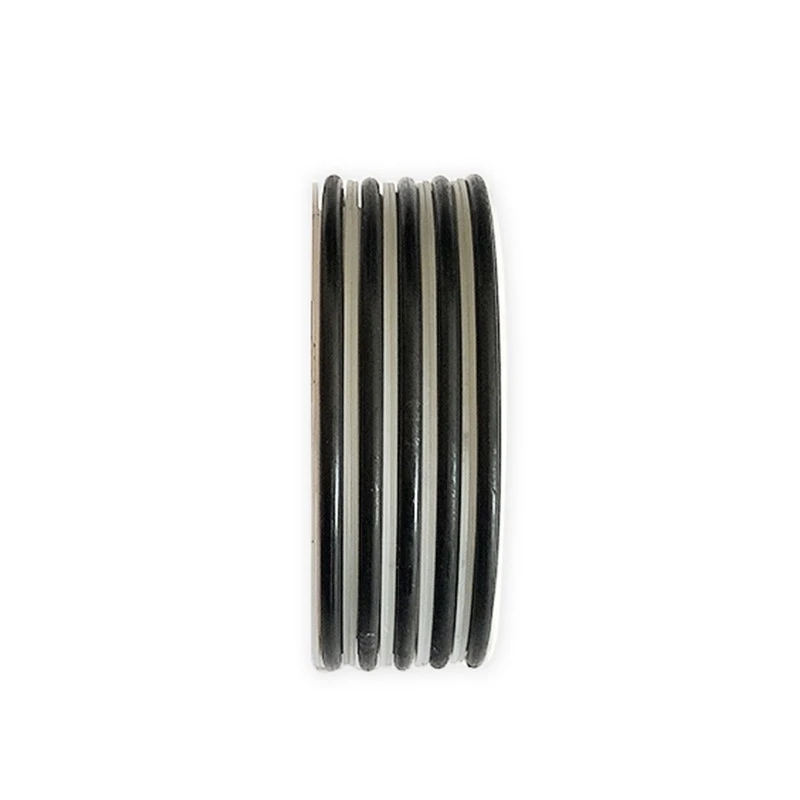

Våre høytrykks roterende tetningsserier dekker en rekke høyytelsesprodukter, inkludert RC2051, RC2052, RC2053, RC2054, RCX17, RCX18,

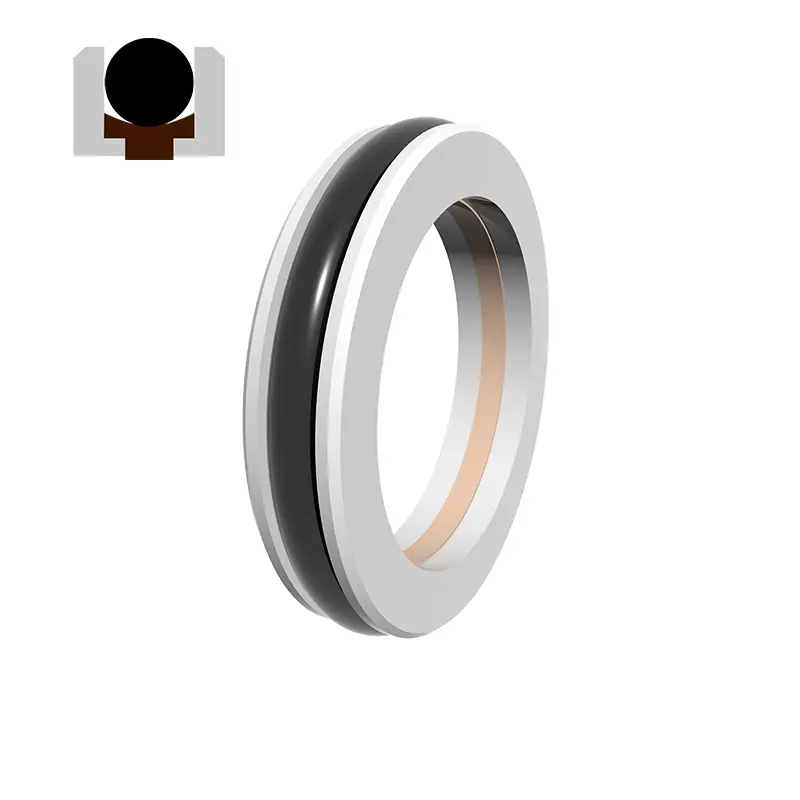

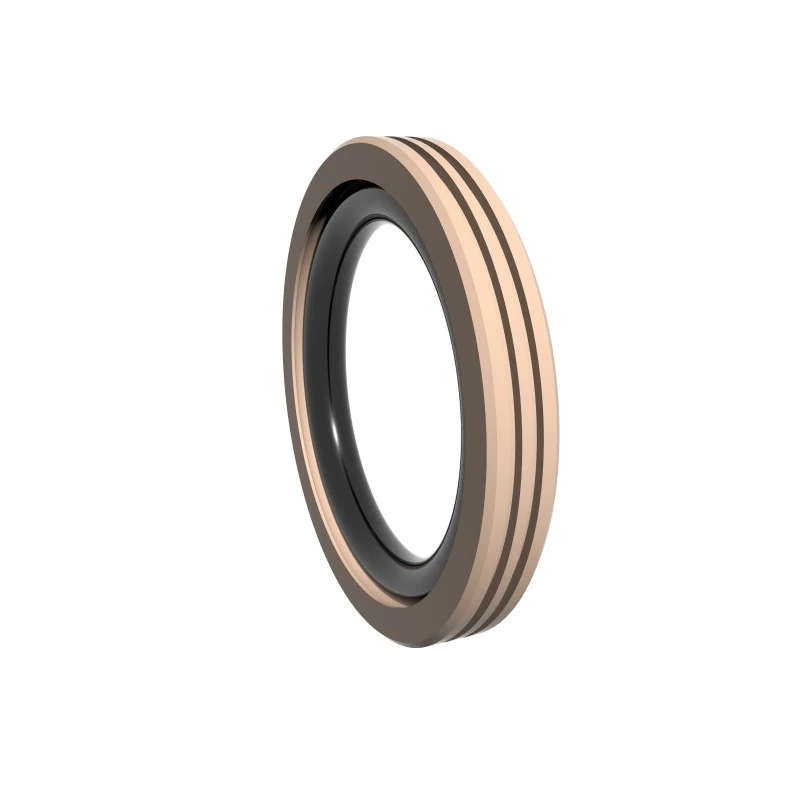

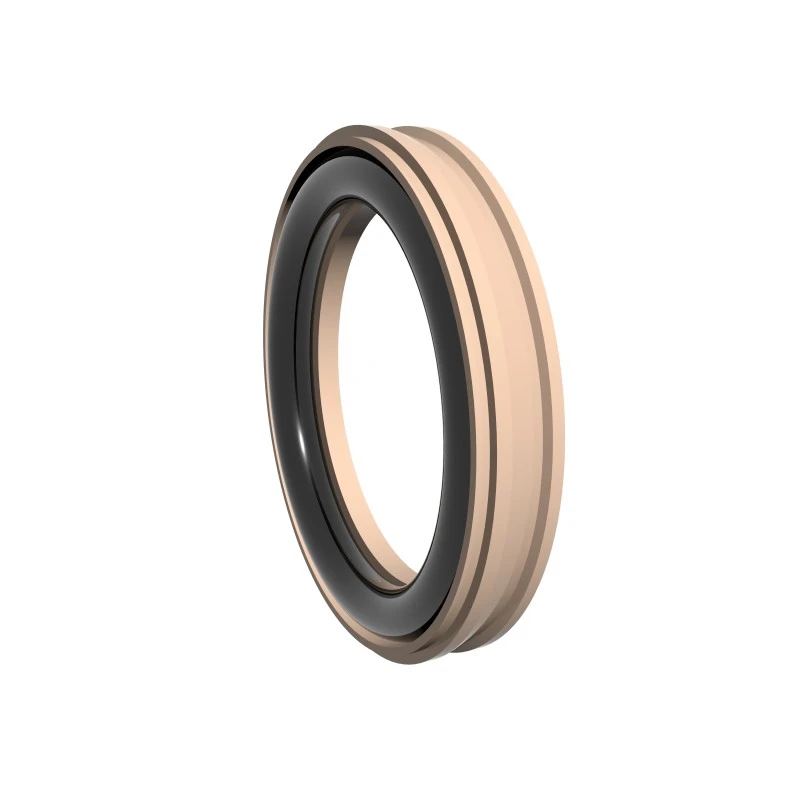

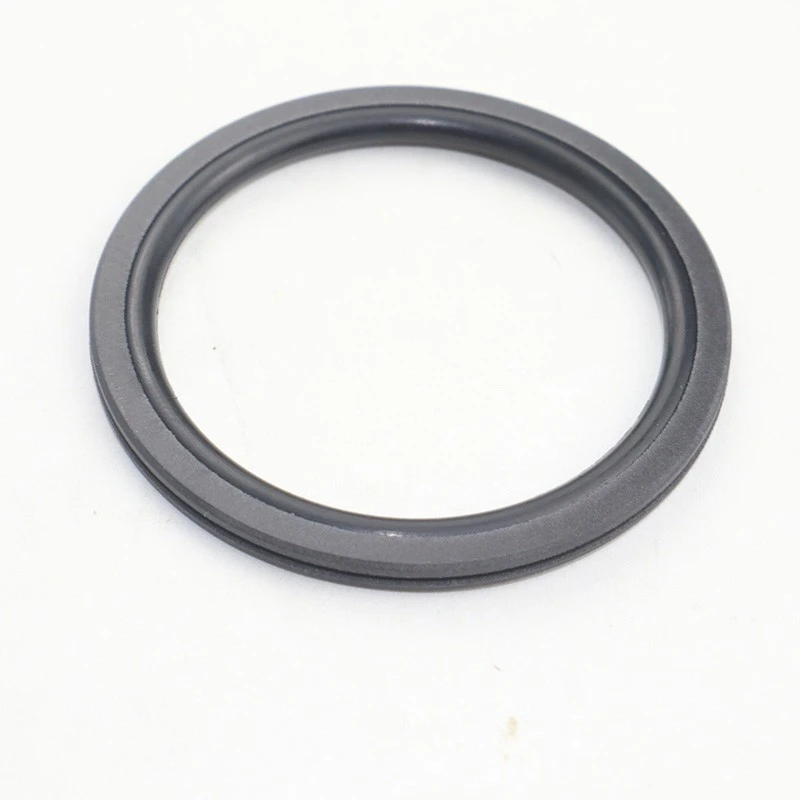

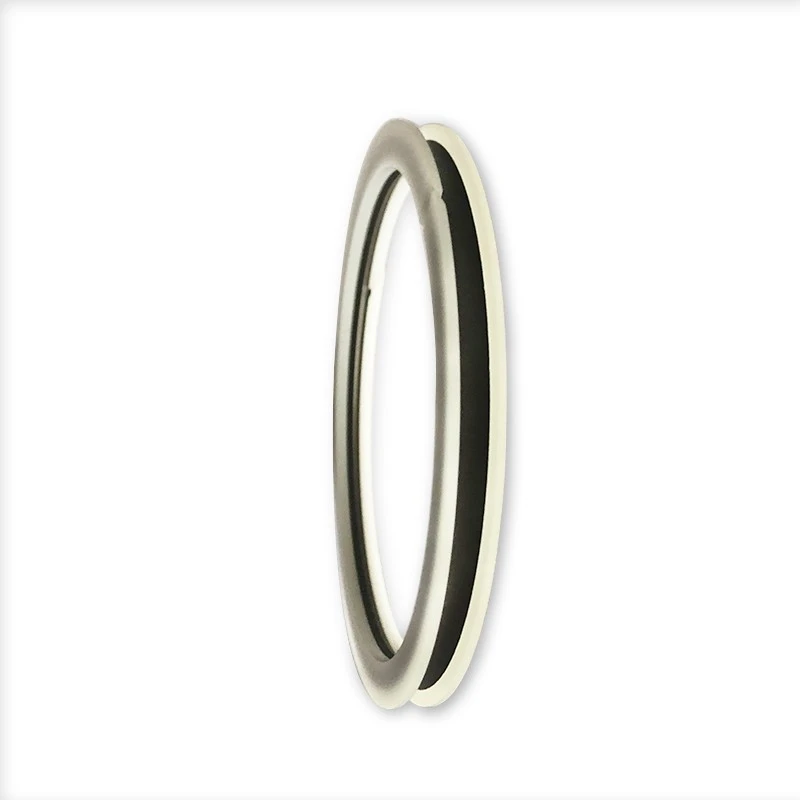

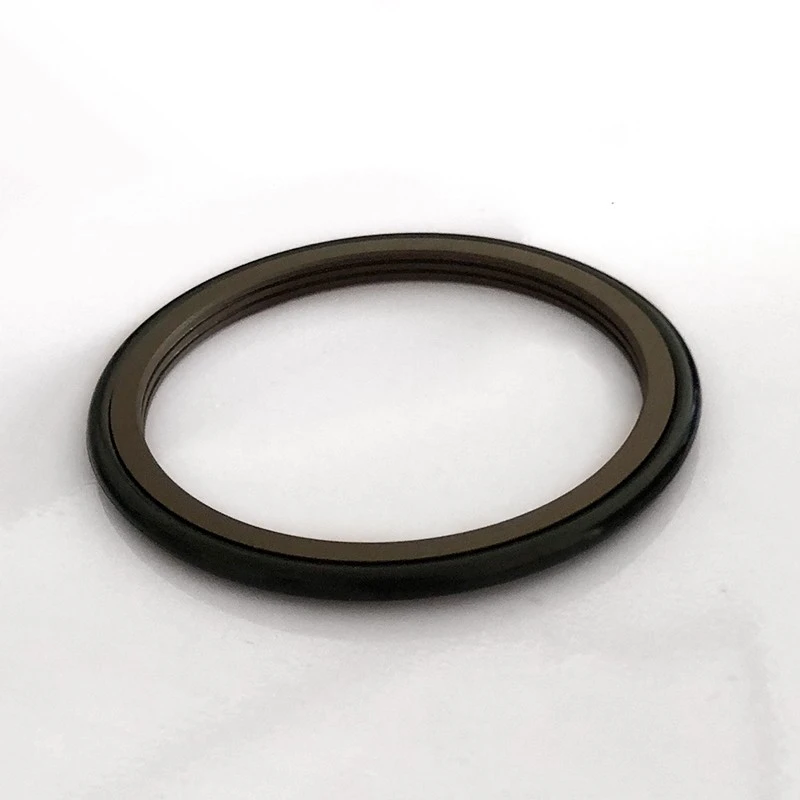

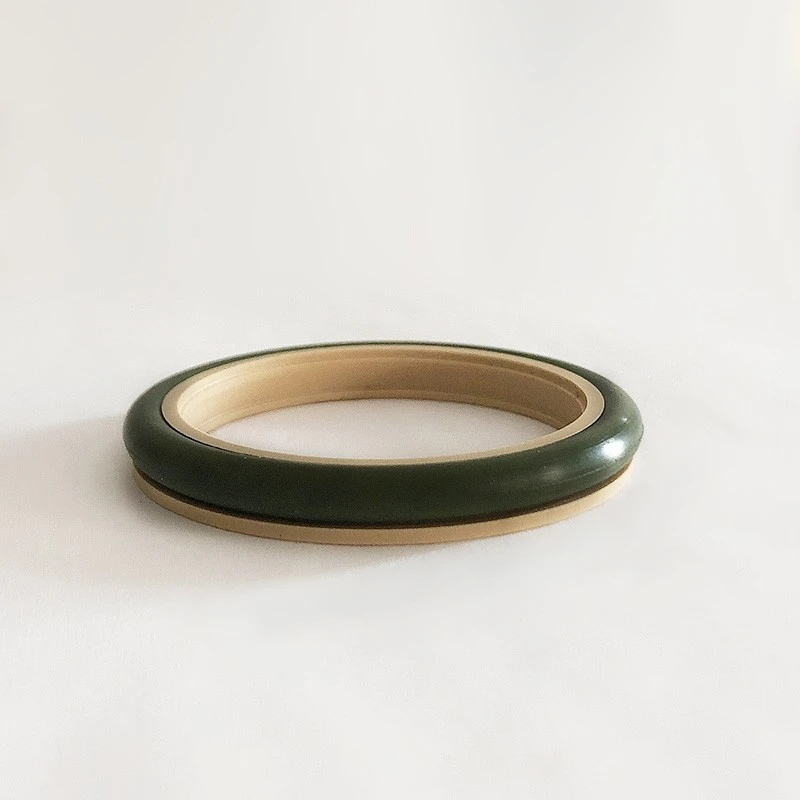

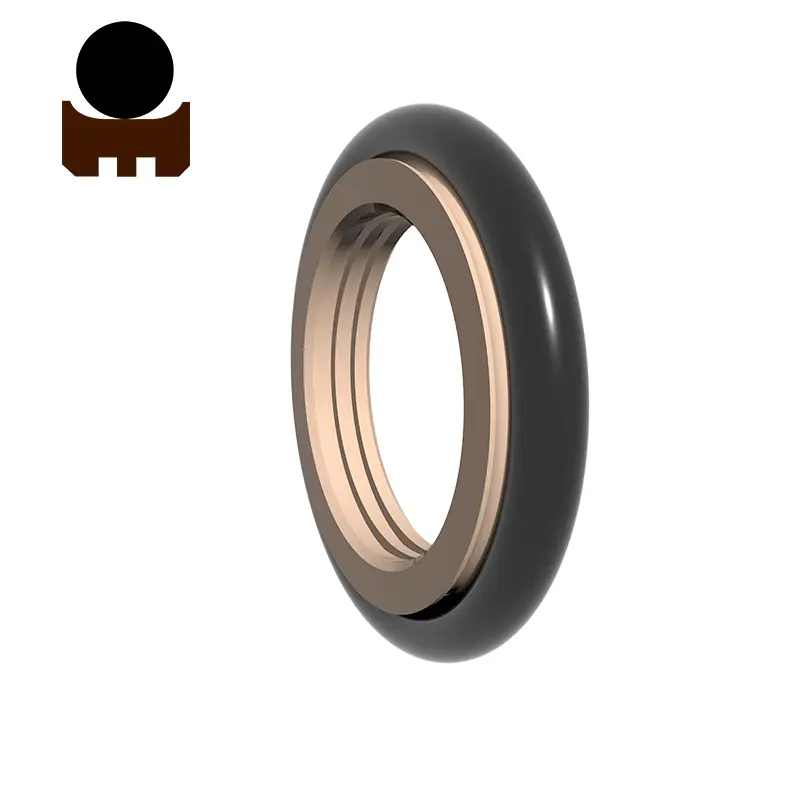

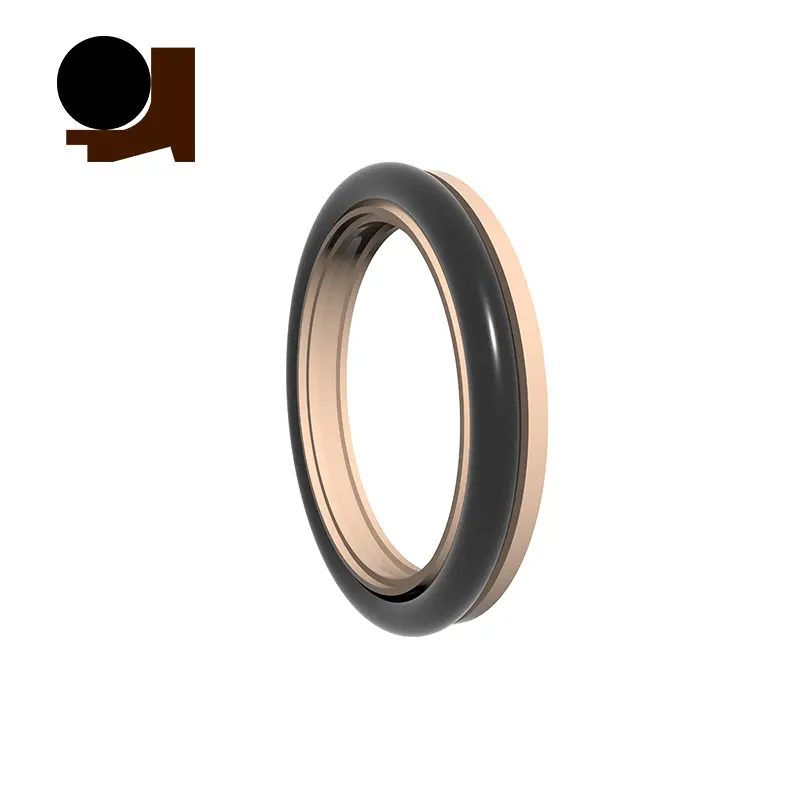

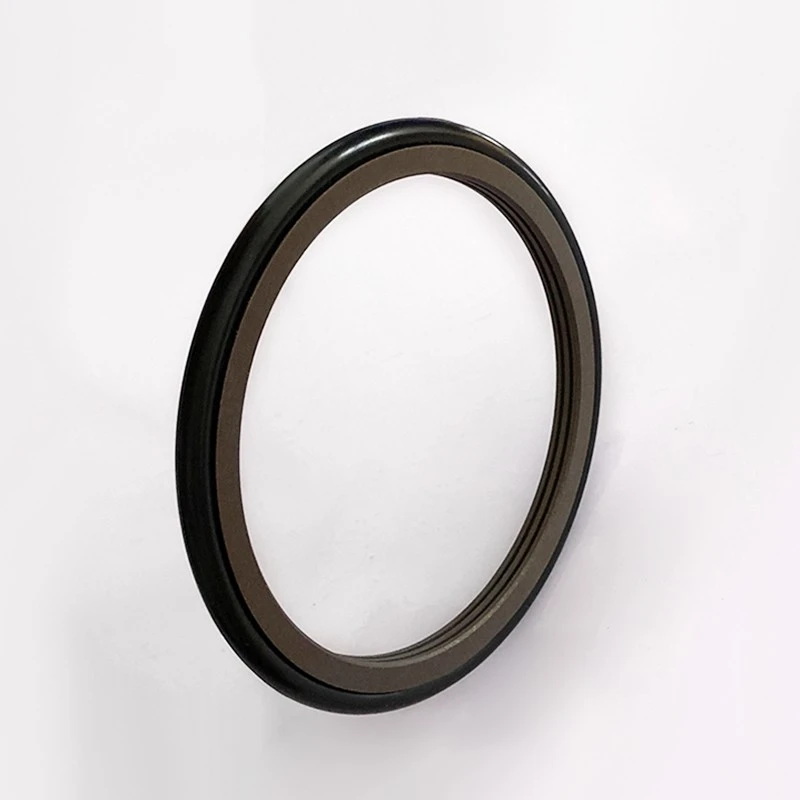

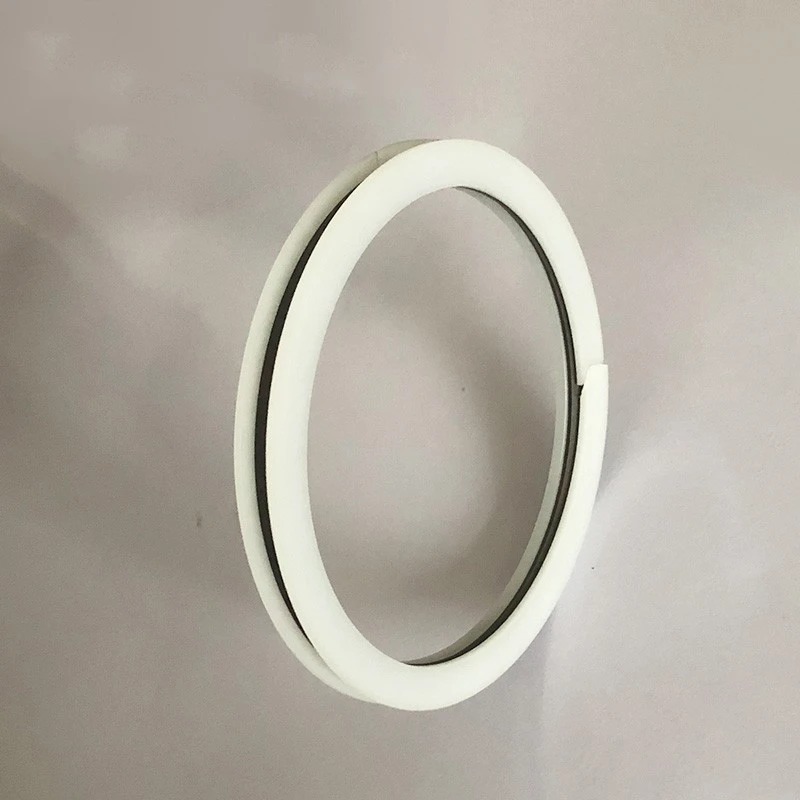

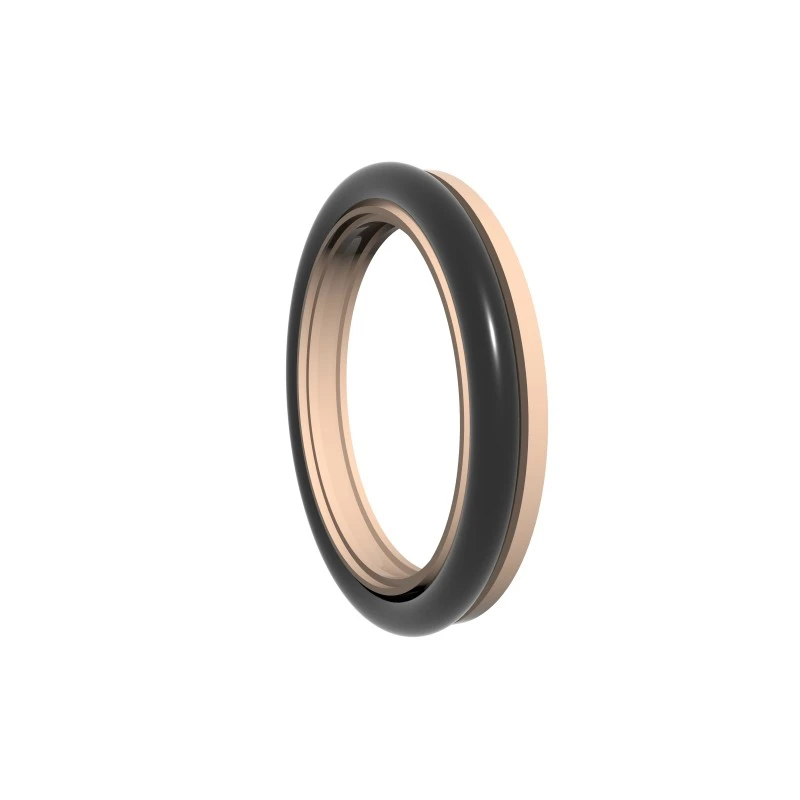

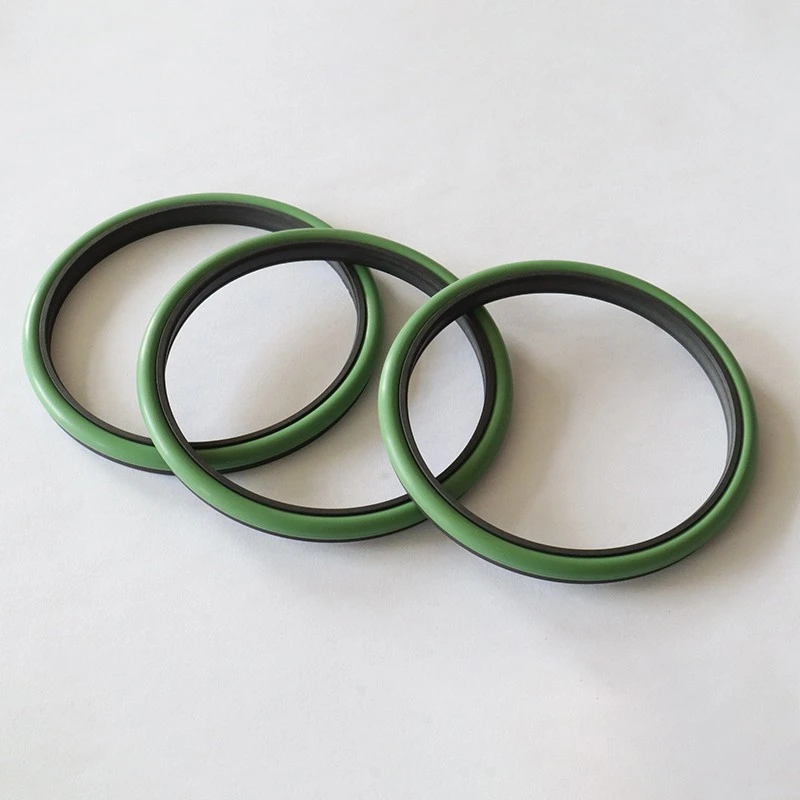

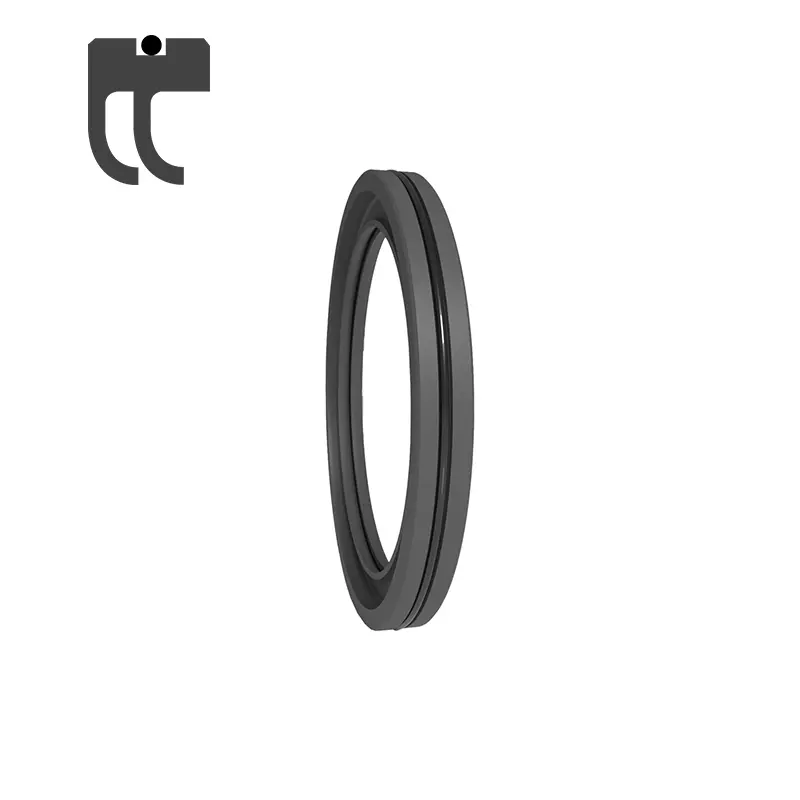

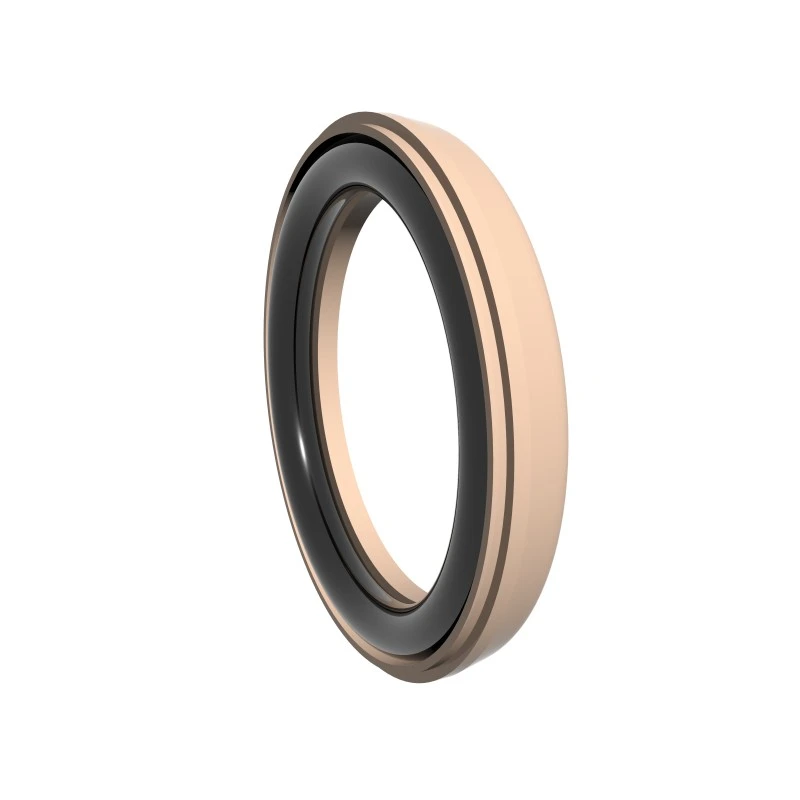

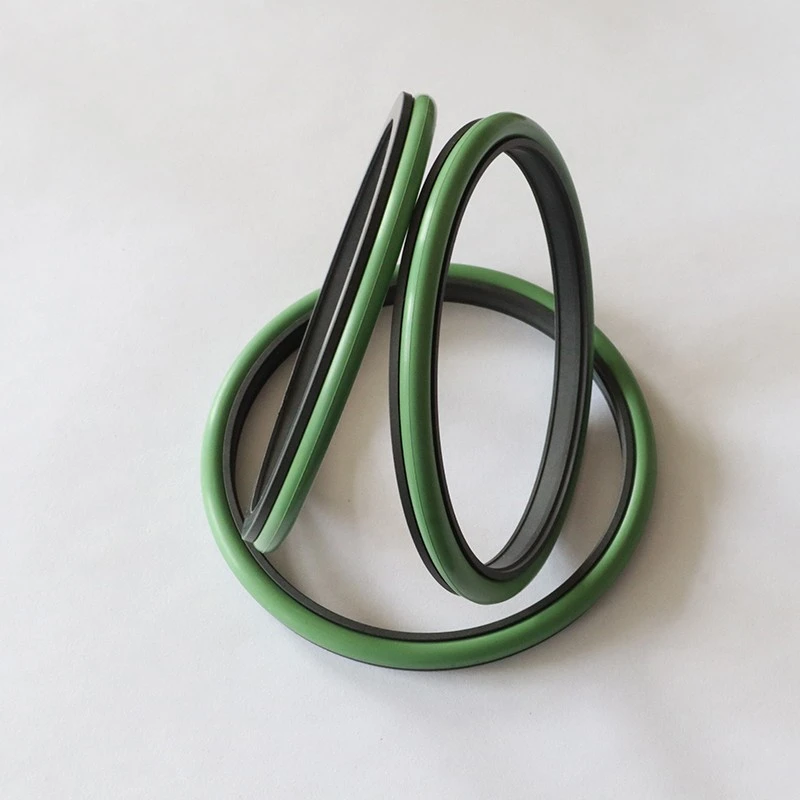

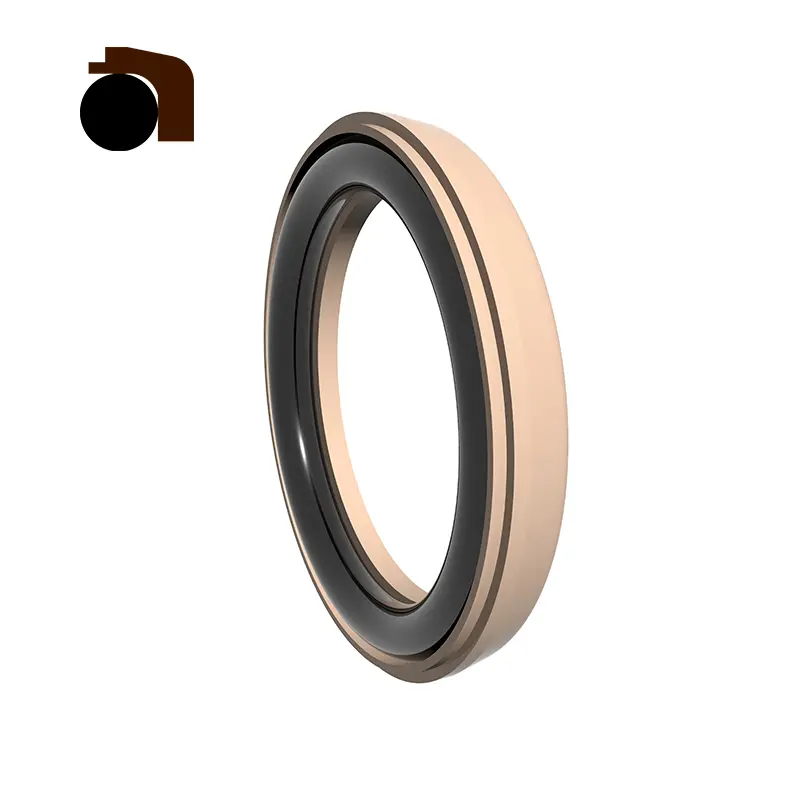

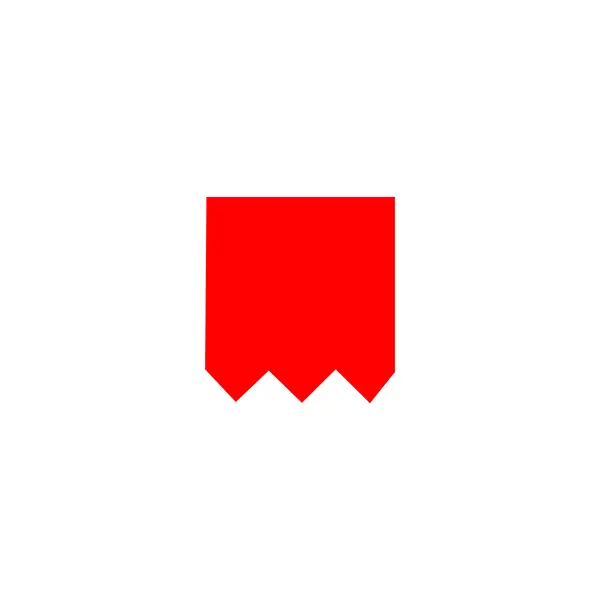

RC2051-serien bruker en kombinasjon av fylte PTFE-tannsetningsringer og O-ringer for enveis tetning. Den har lav friksjon og høye tetningsegenskaper og er delt inn i standardtype (RC2051-B) og høyhastighetstype (RC2051-G).

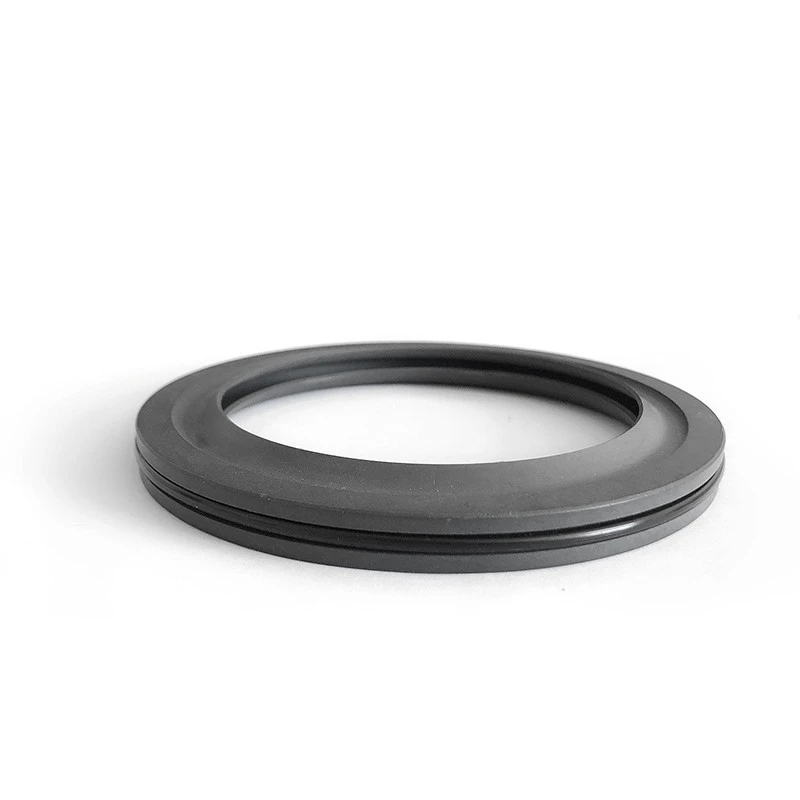

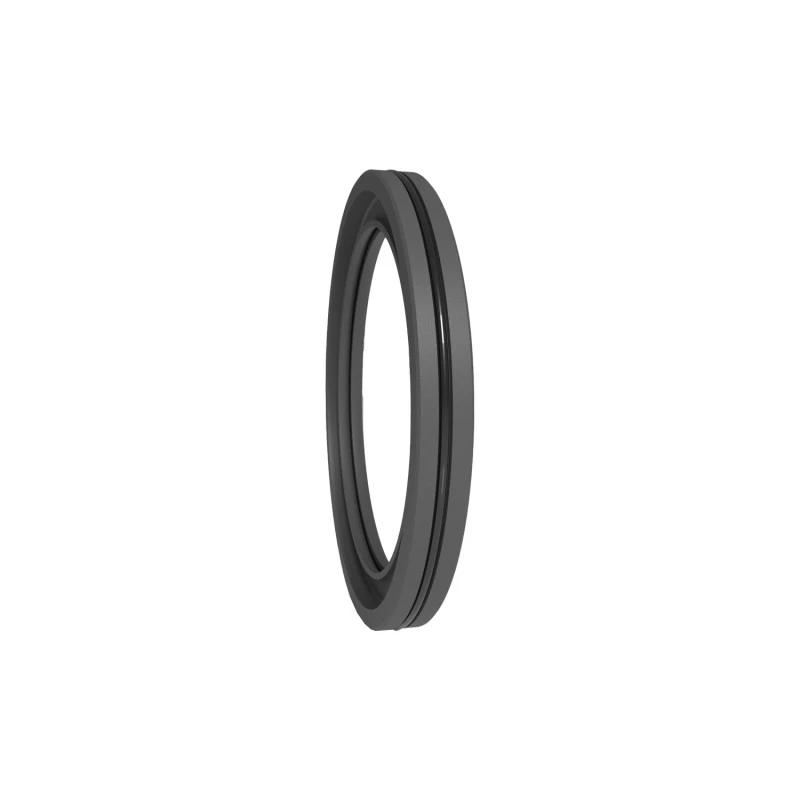

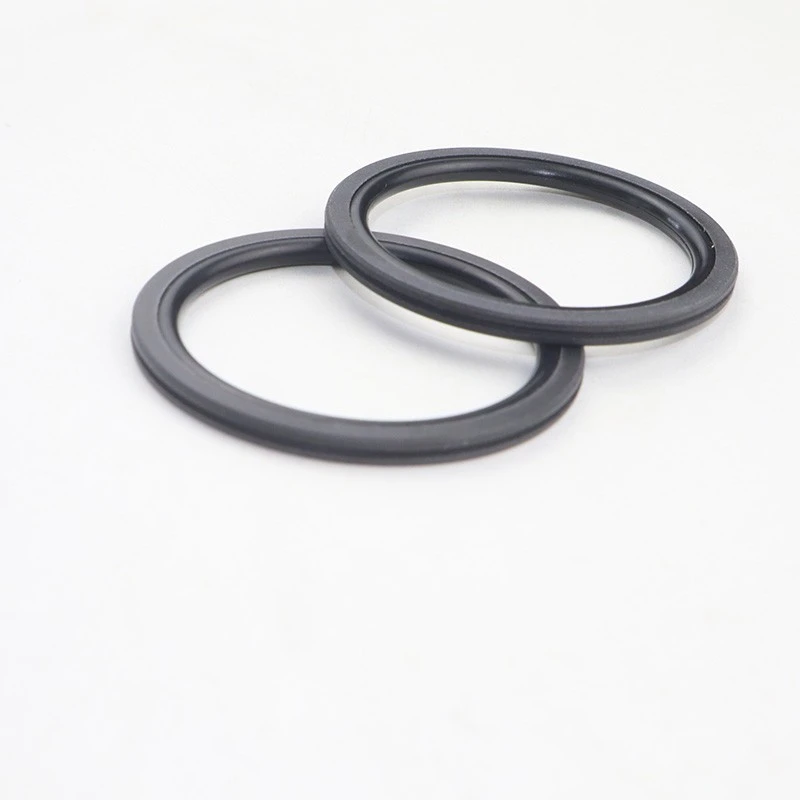

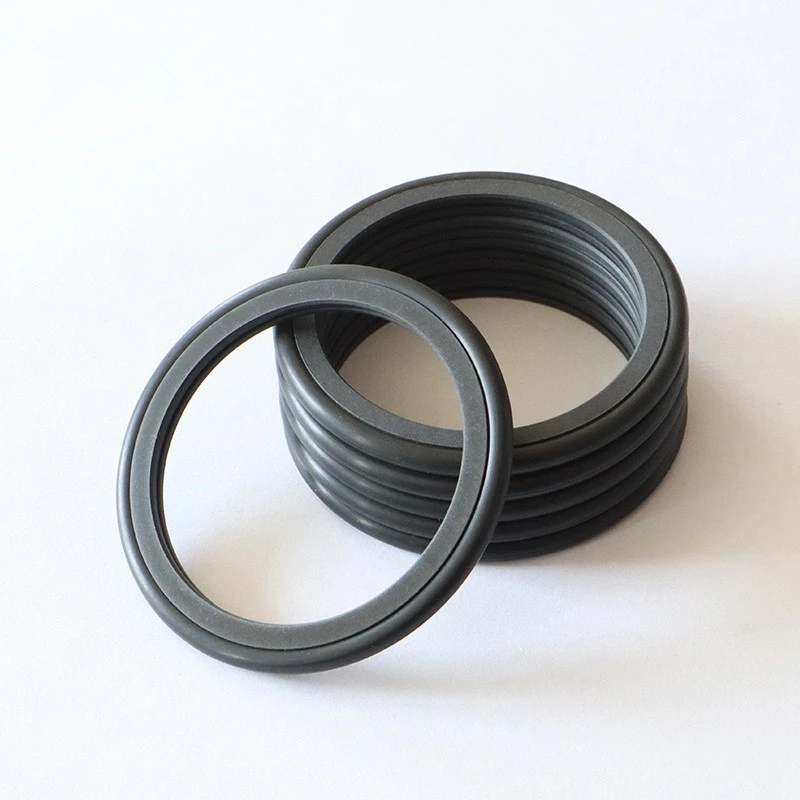

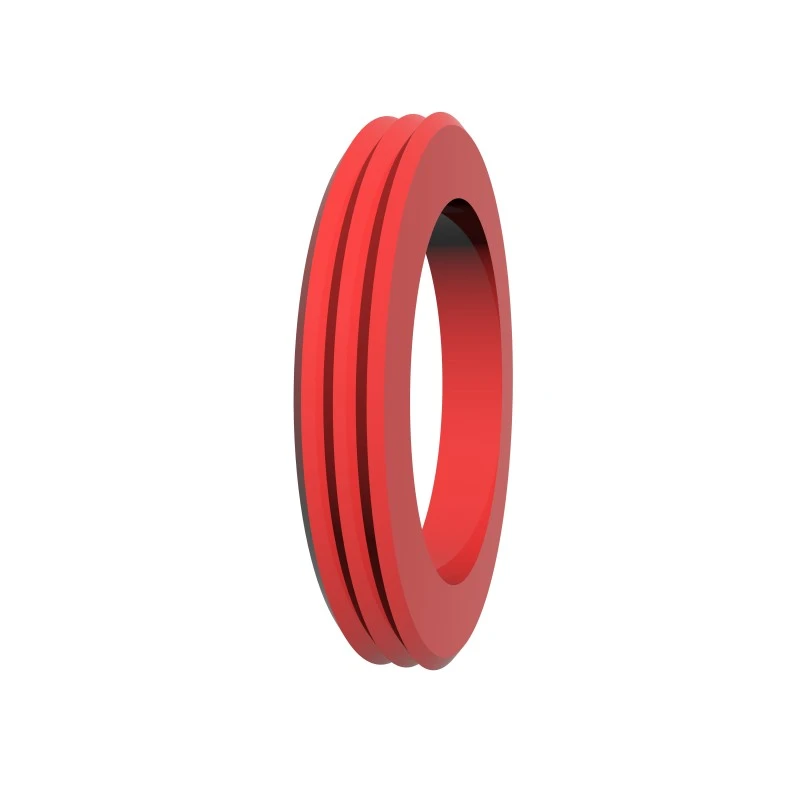

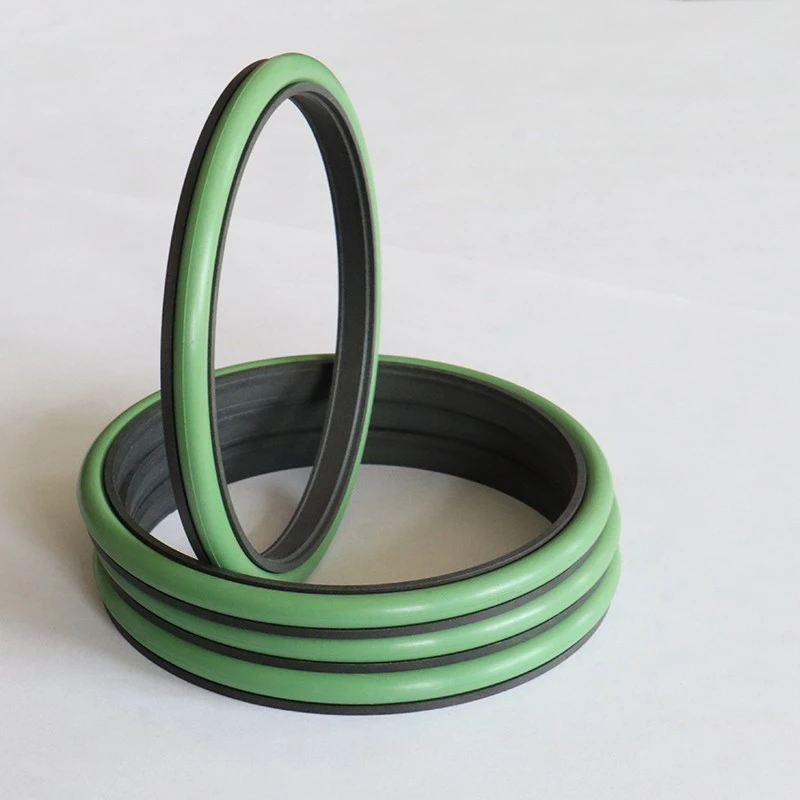

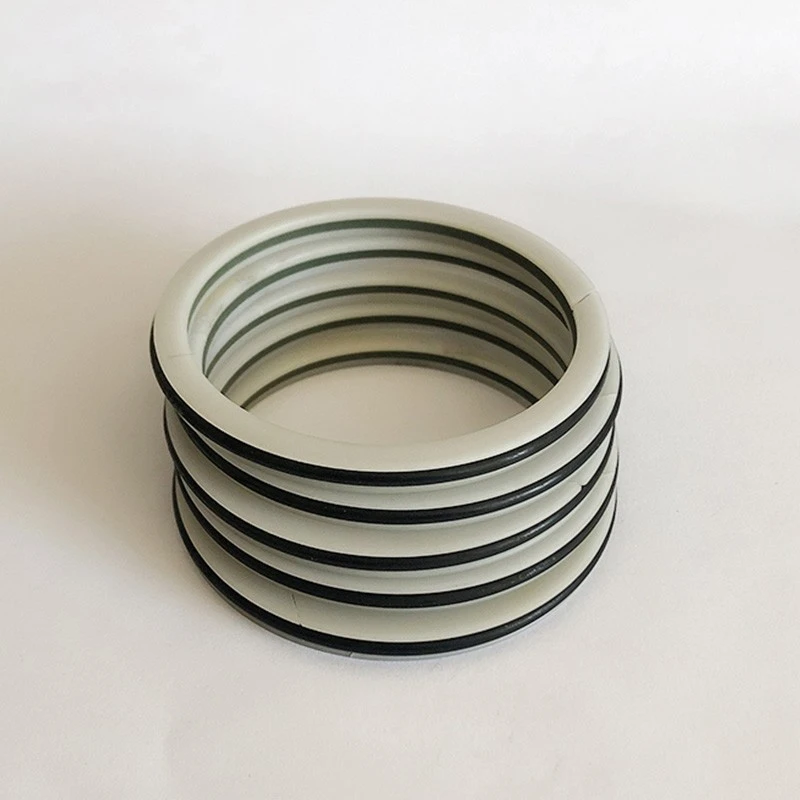

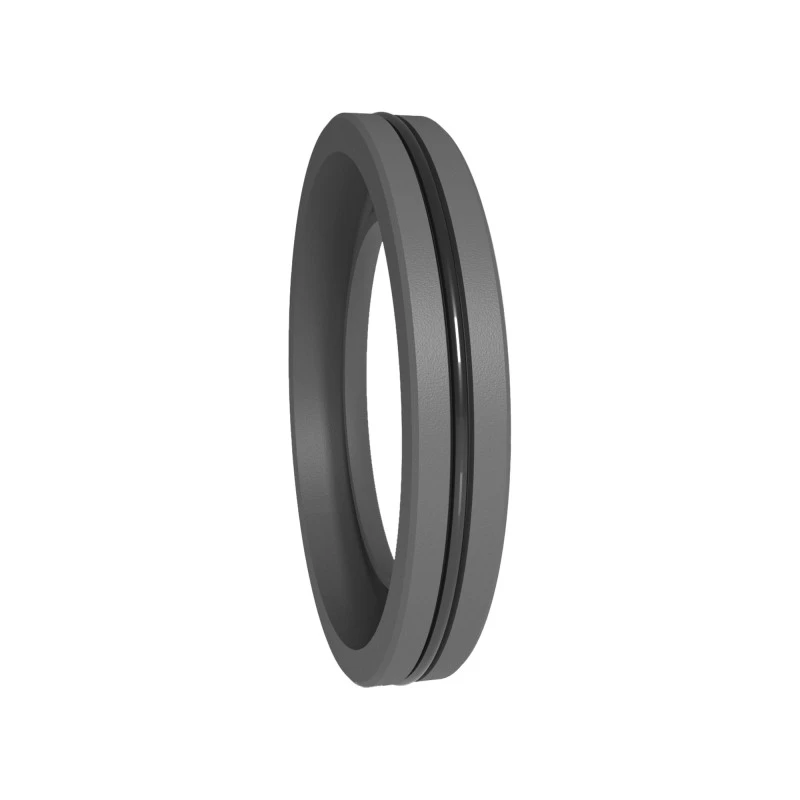

RC2052 og RC2054 -serien er utstyrt med firkantede tetningsringer med oljestreker, som er egnet for hydraulisk roterende toveis tetning. Strukturen er kompakt og støtter vanntrykksmiljø.

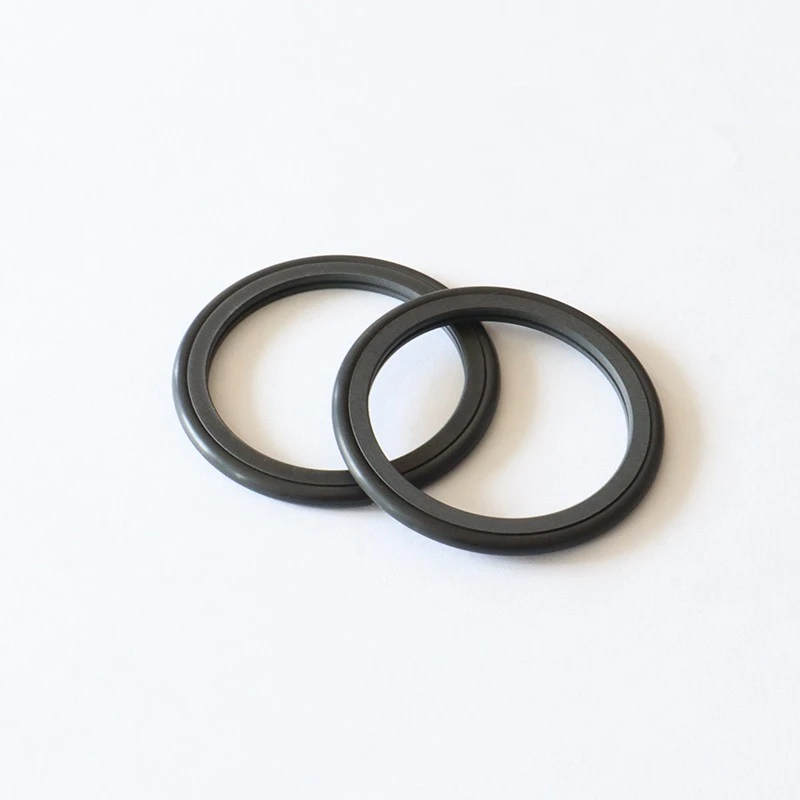

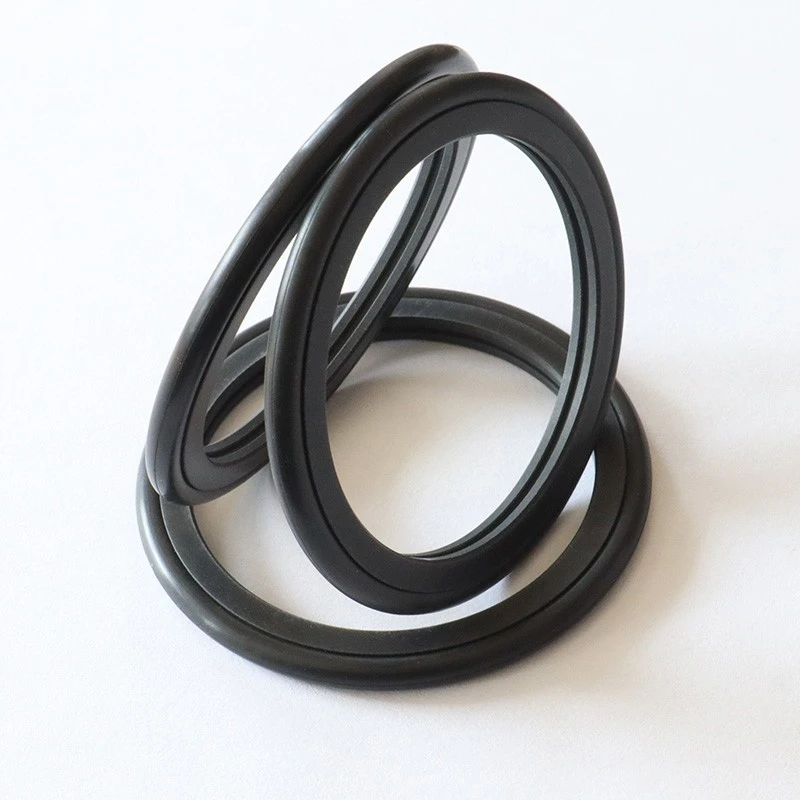

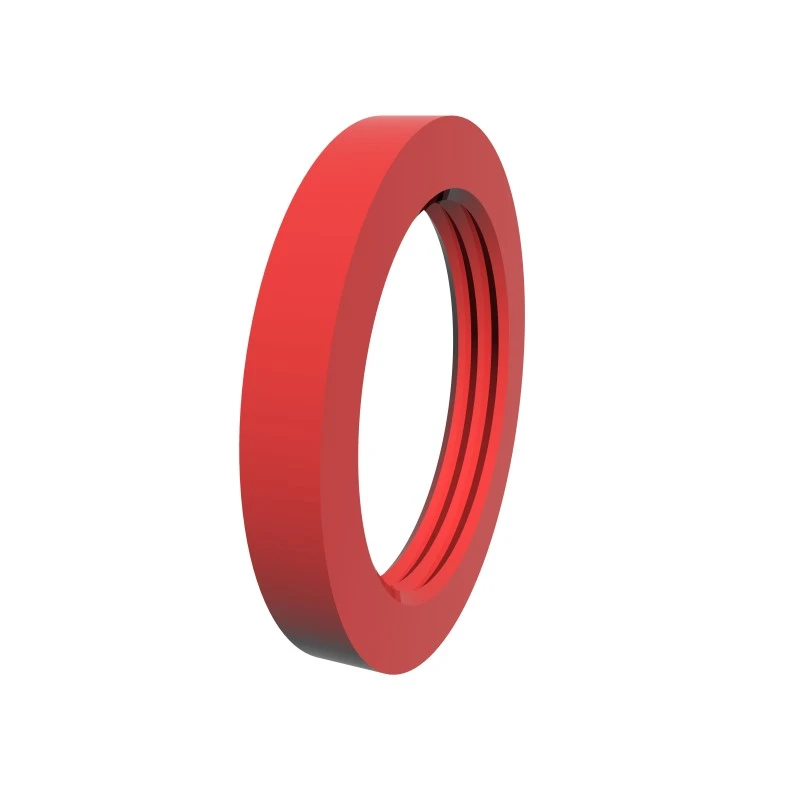

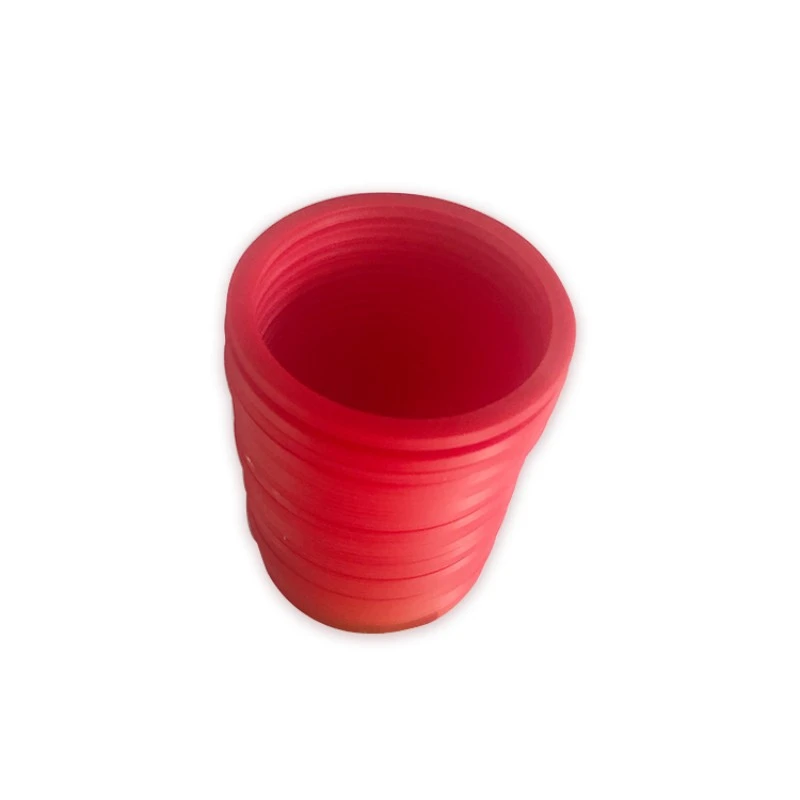

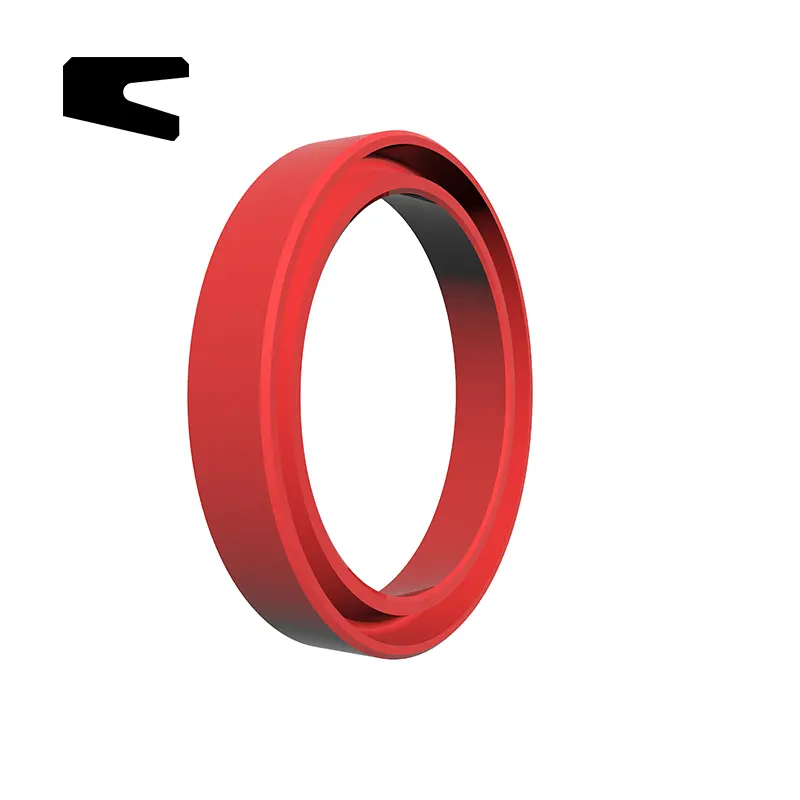

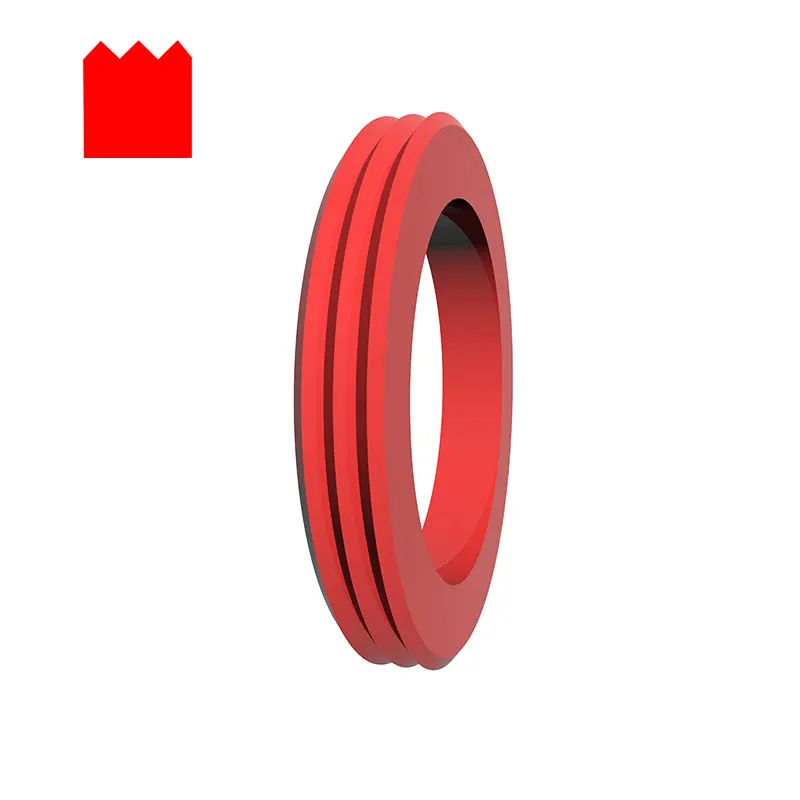

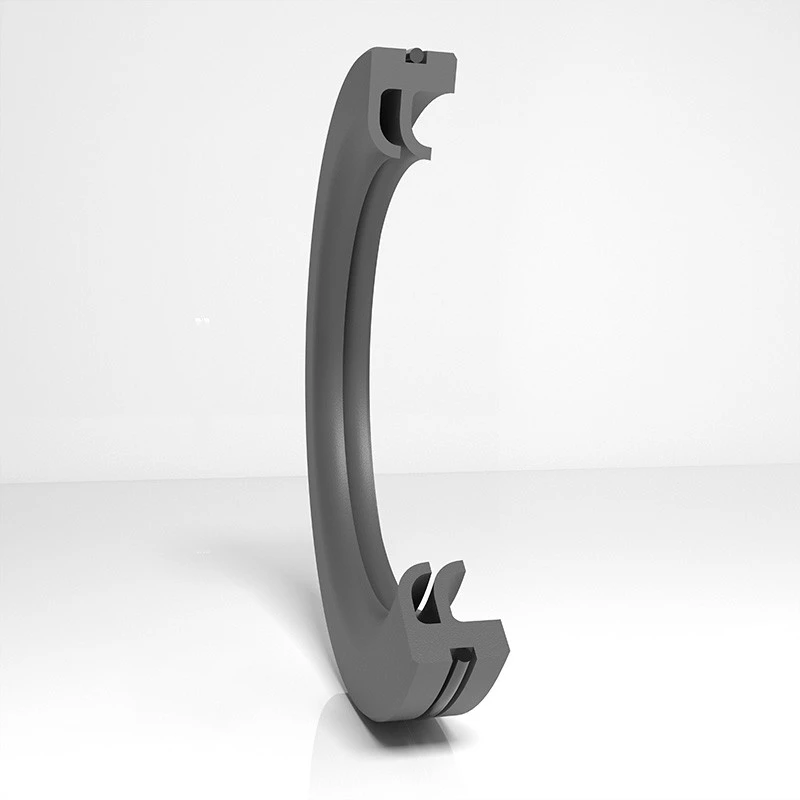

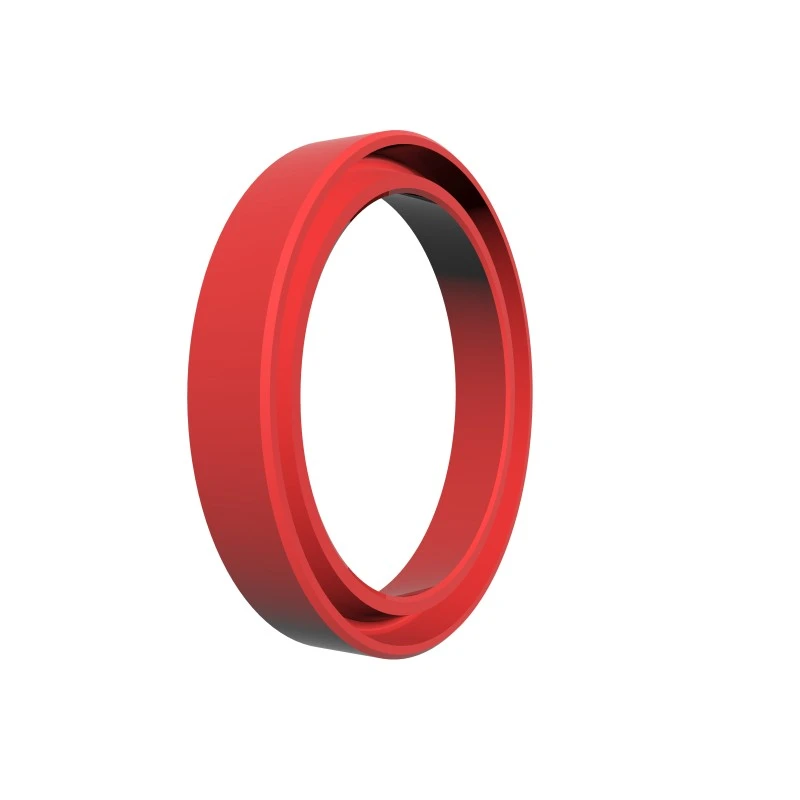

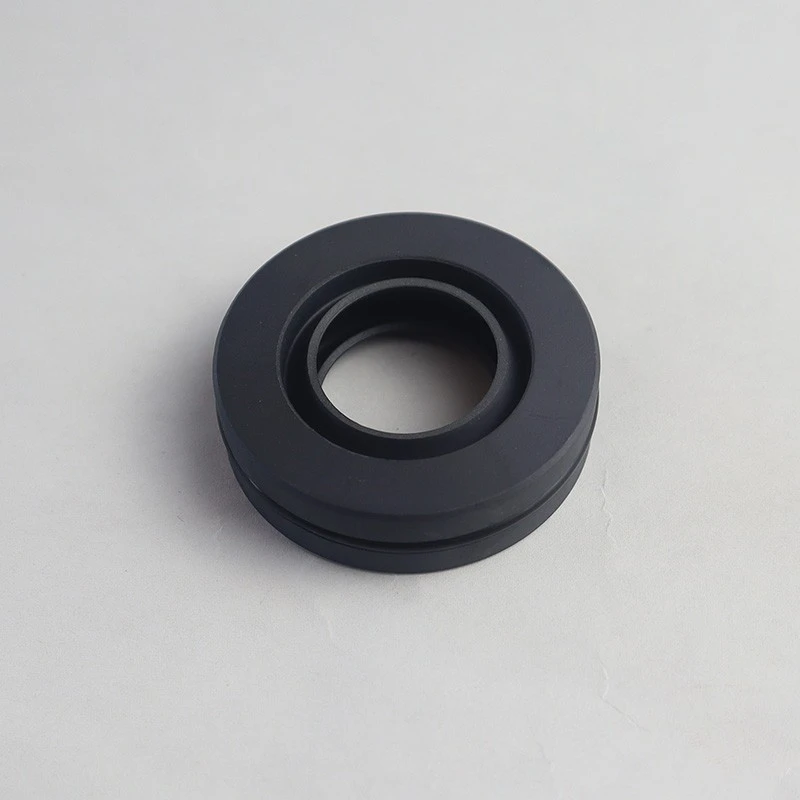

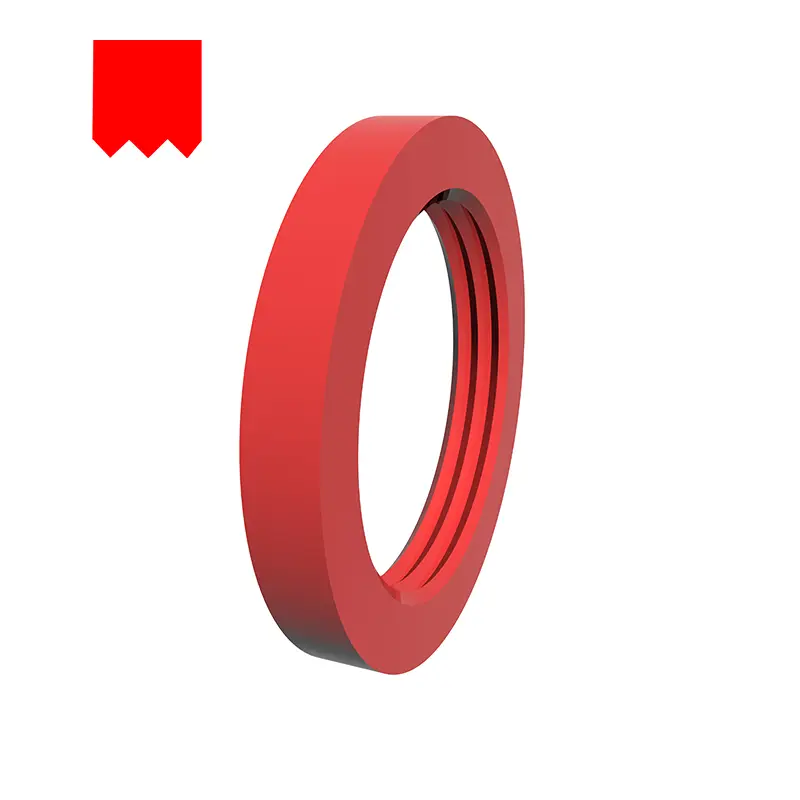

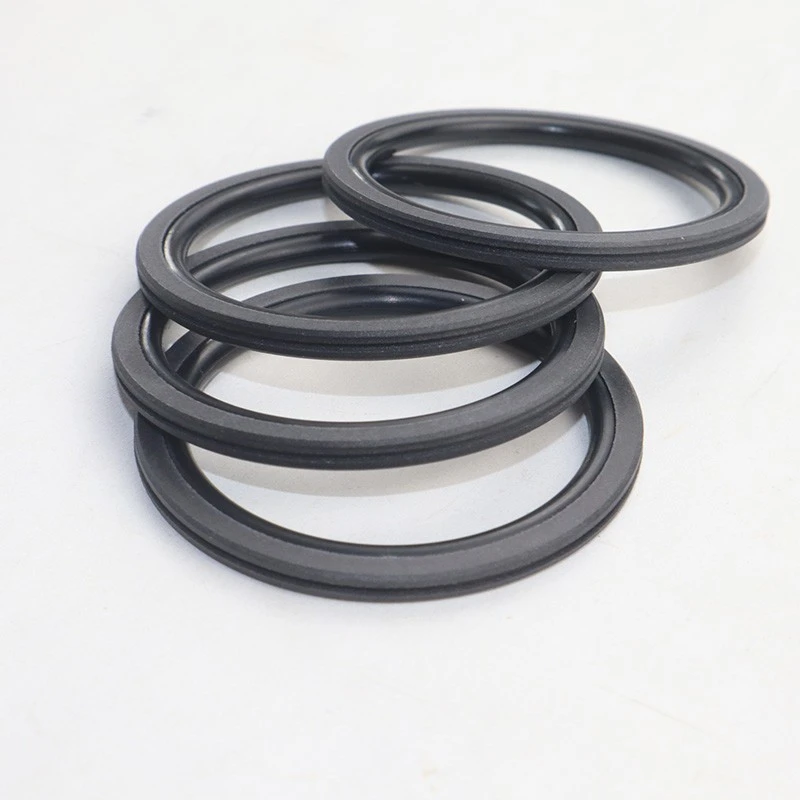

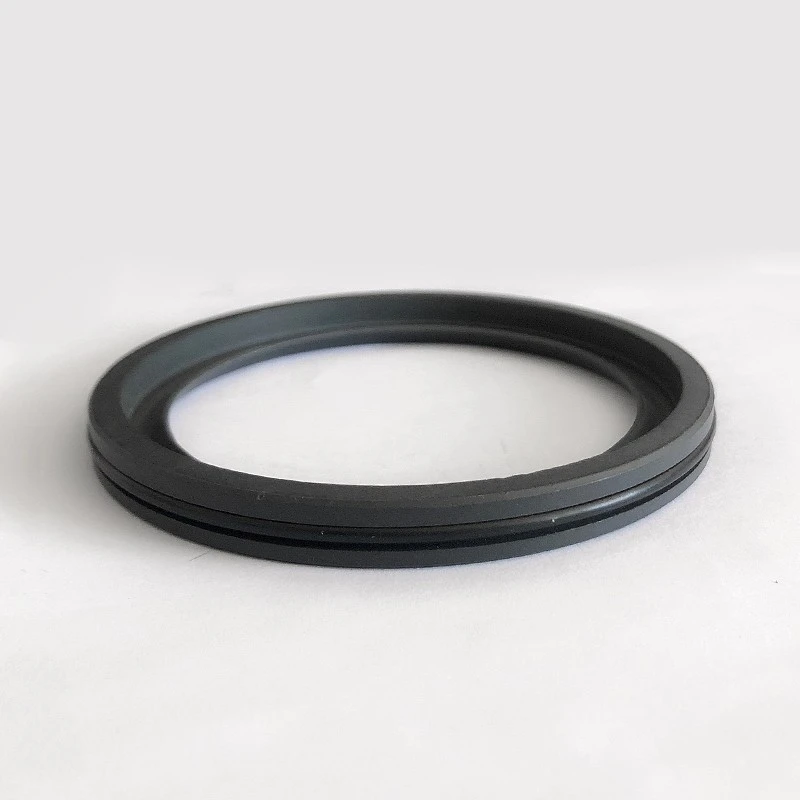

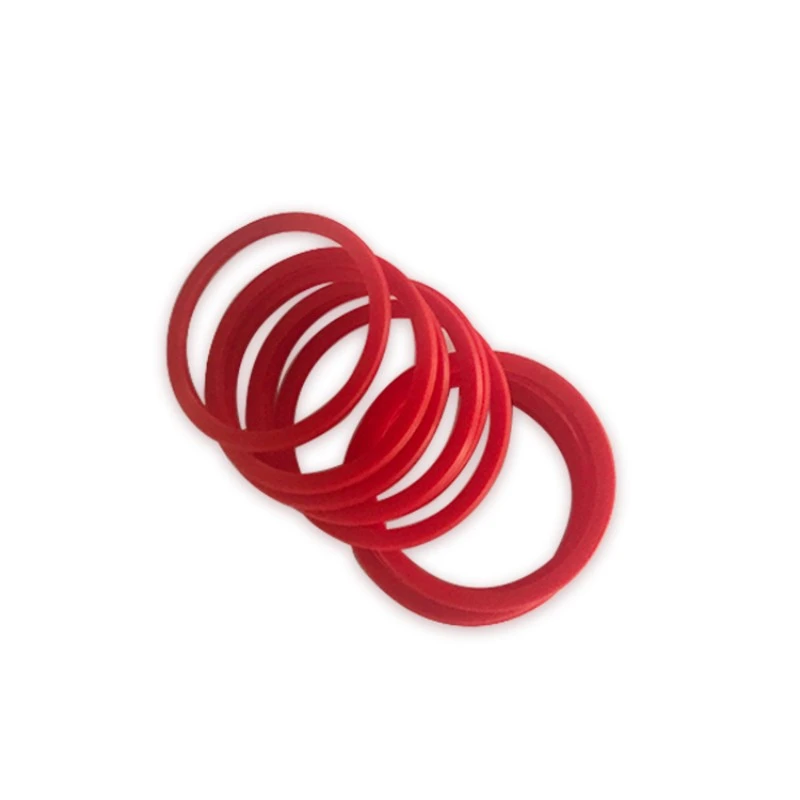

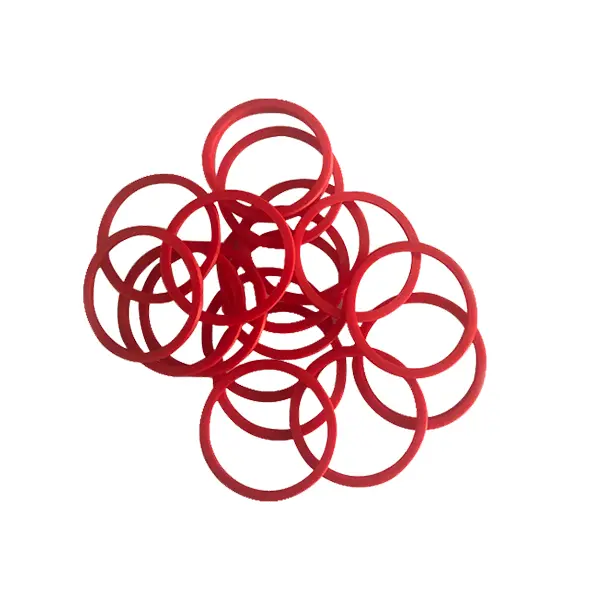

RCX17- og RCX18-serien er laget av PU-materialer med høy ytelse, med tverrsnittsdesign for enkel installasjon. De er egnet for roterende skaft og roterende hullforsegling, og spordesignet er utskiftbar.

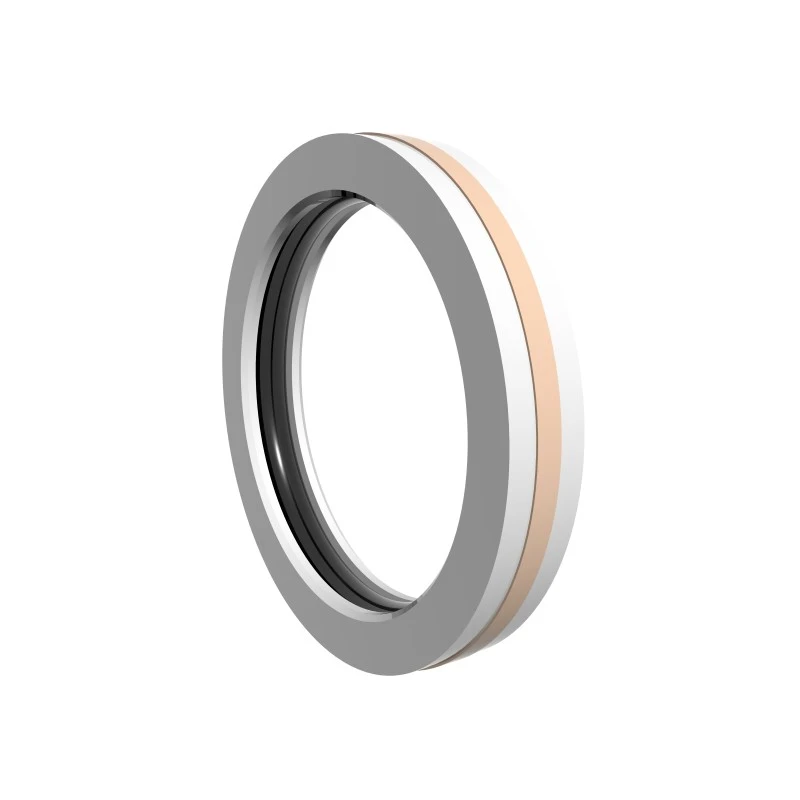

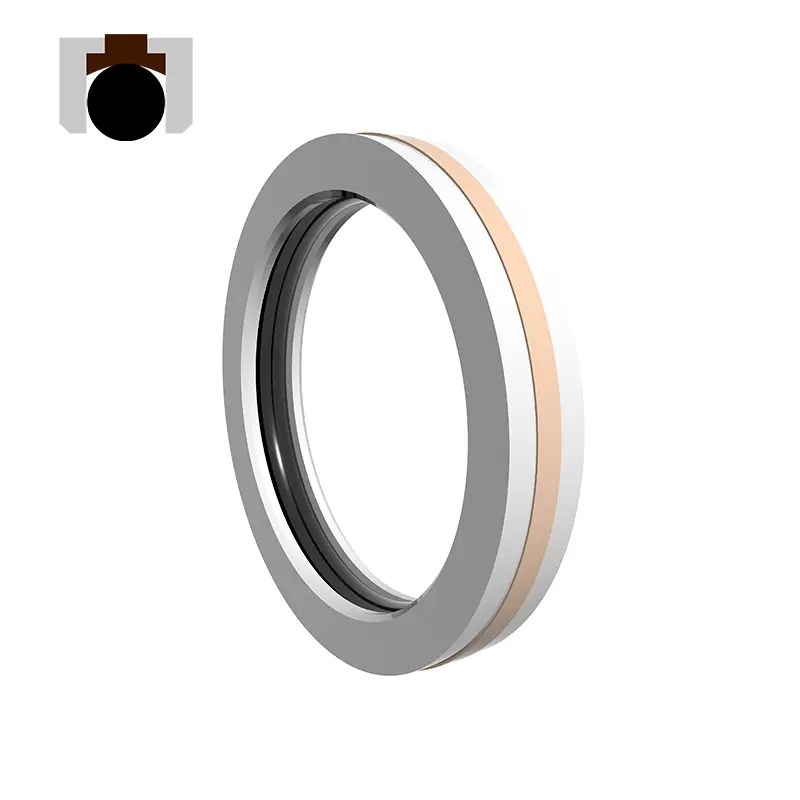

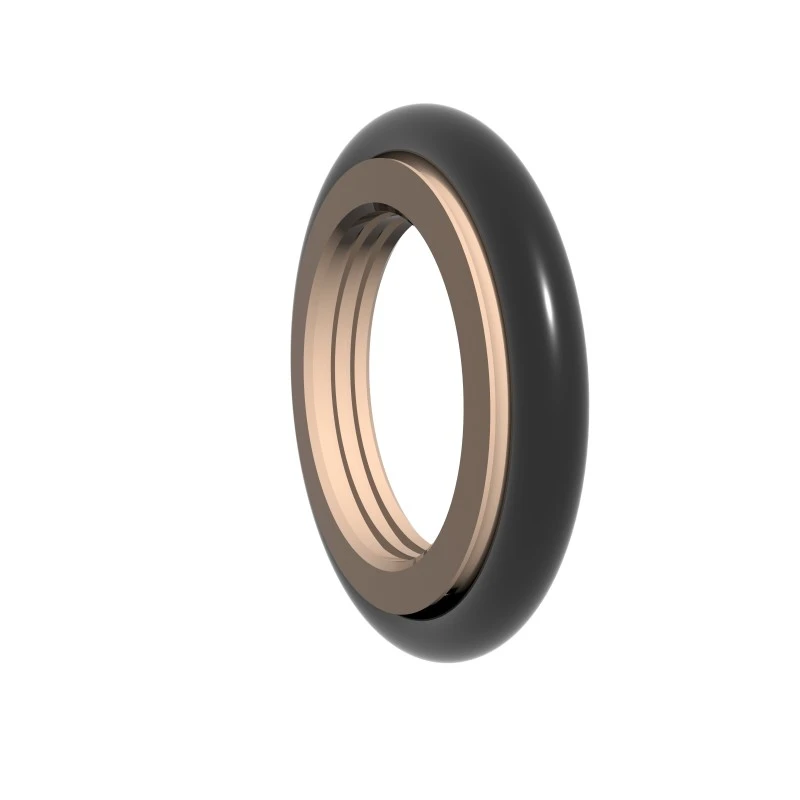

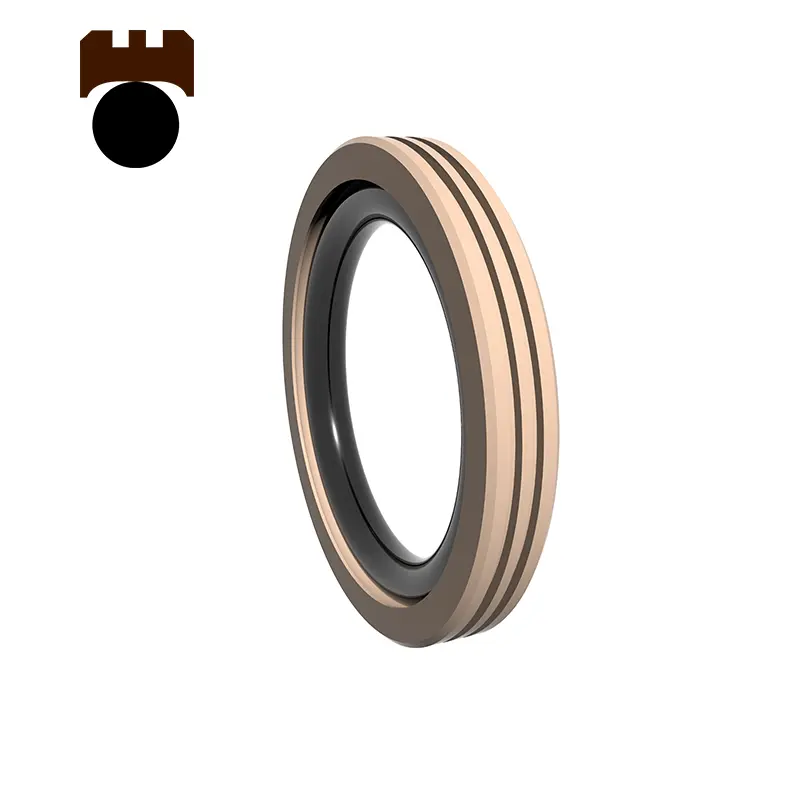

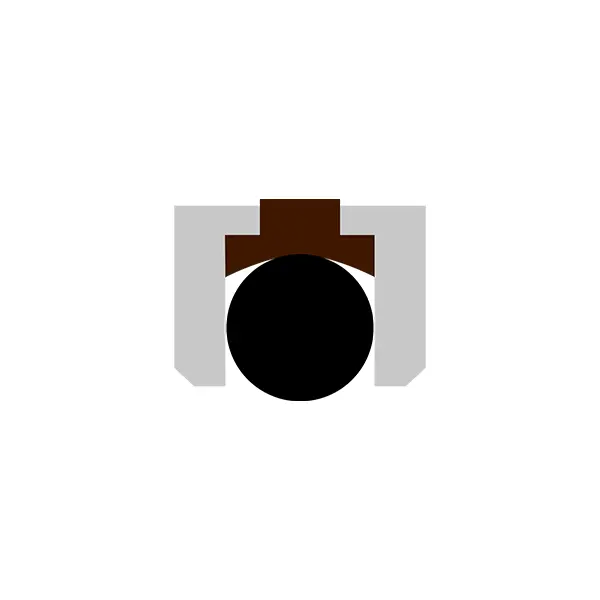

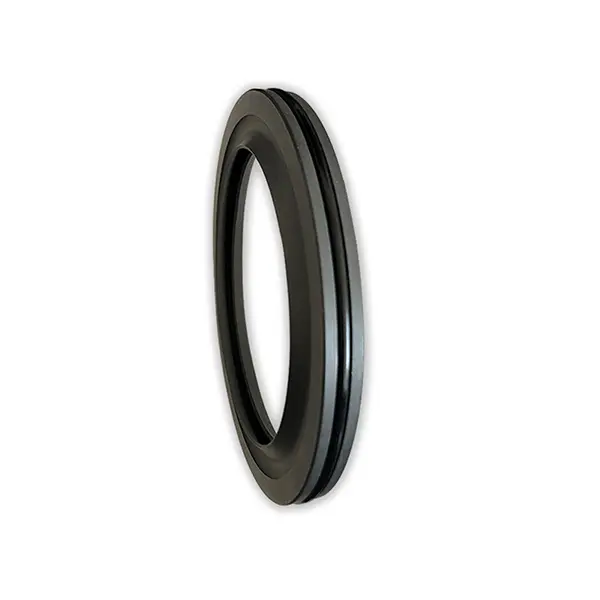

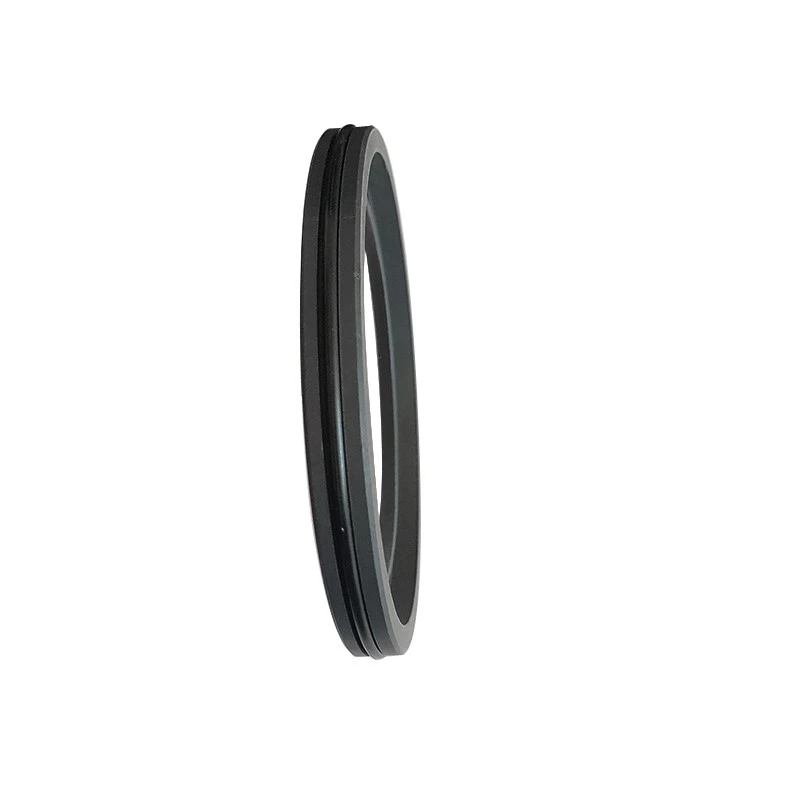

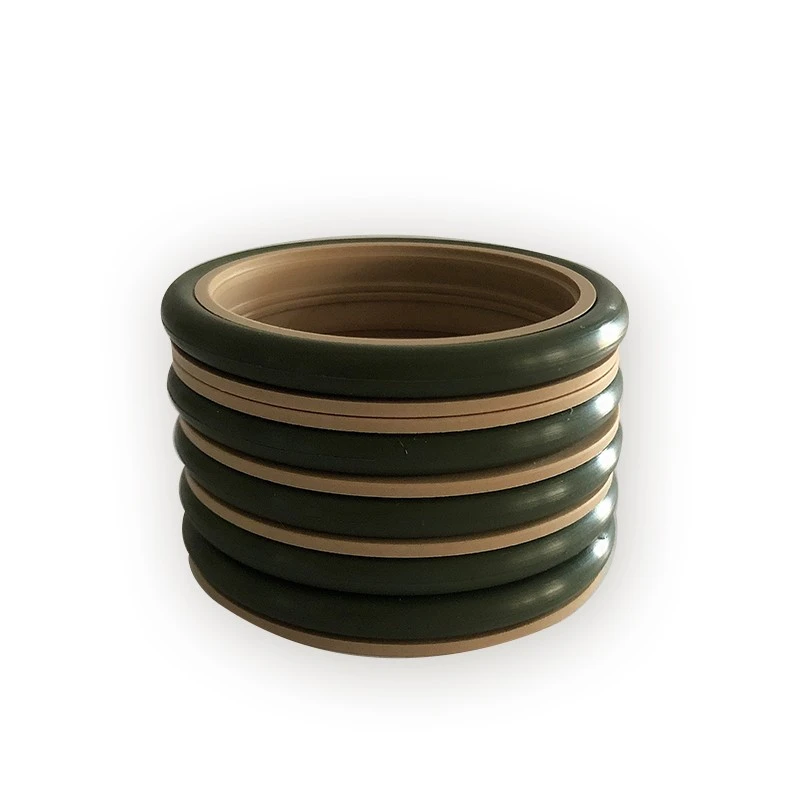

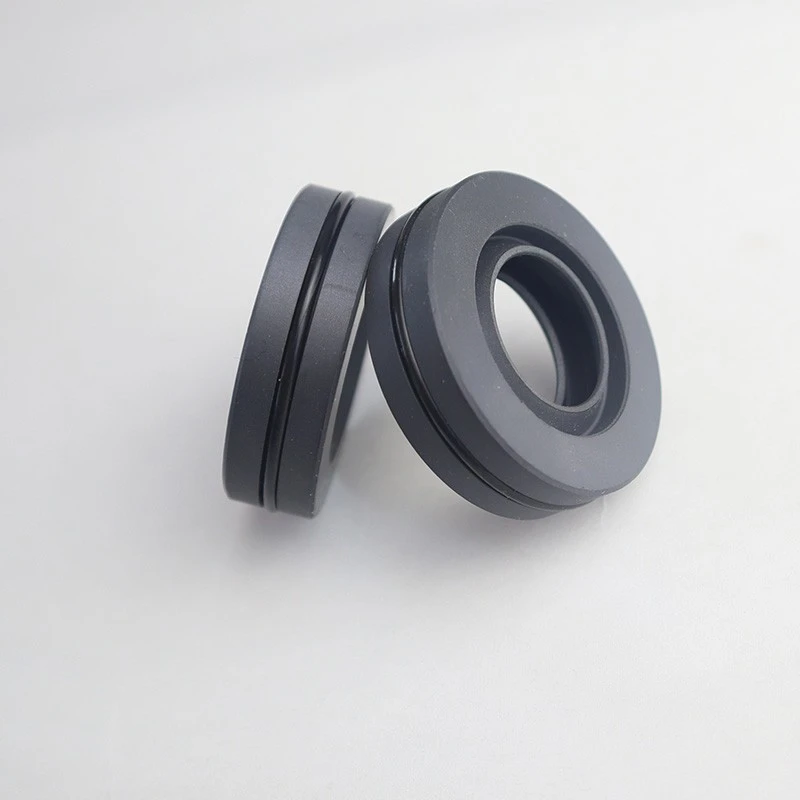

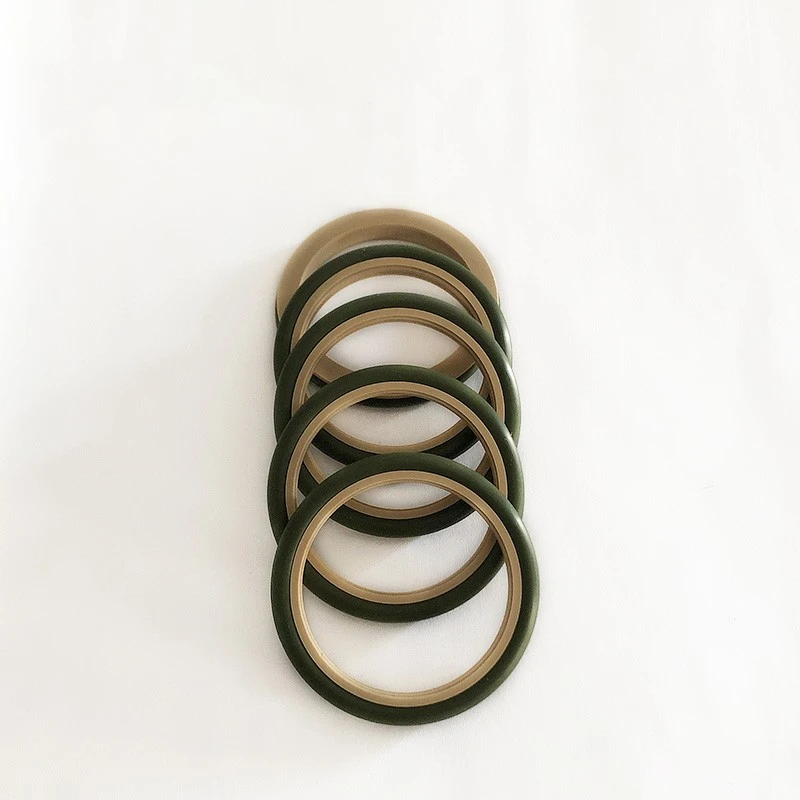

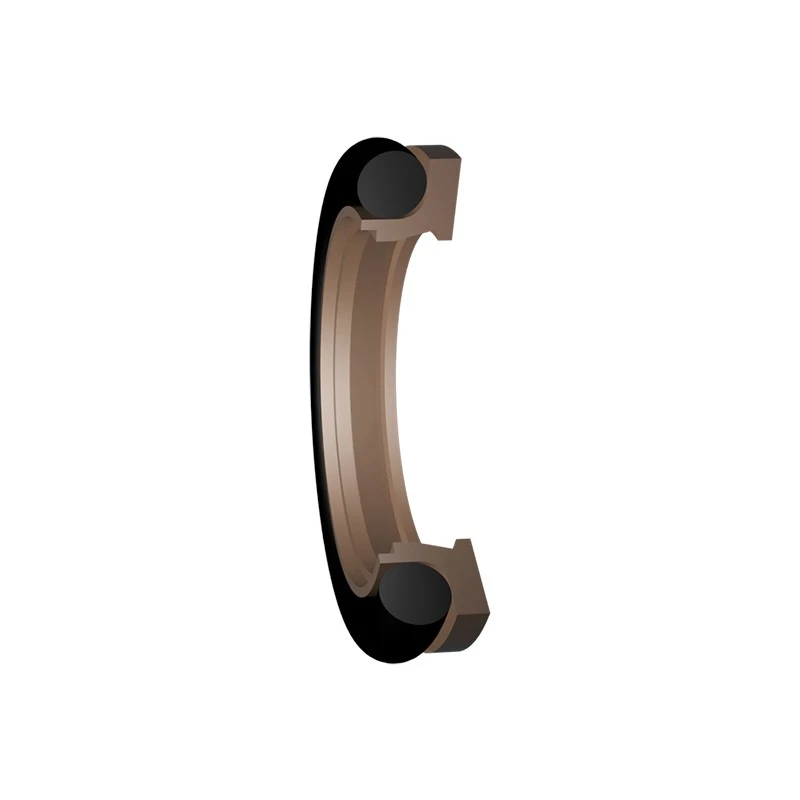

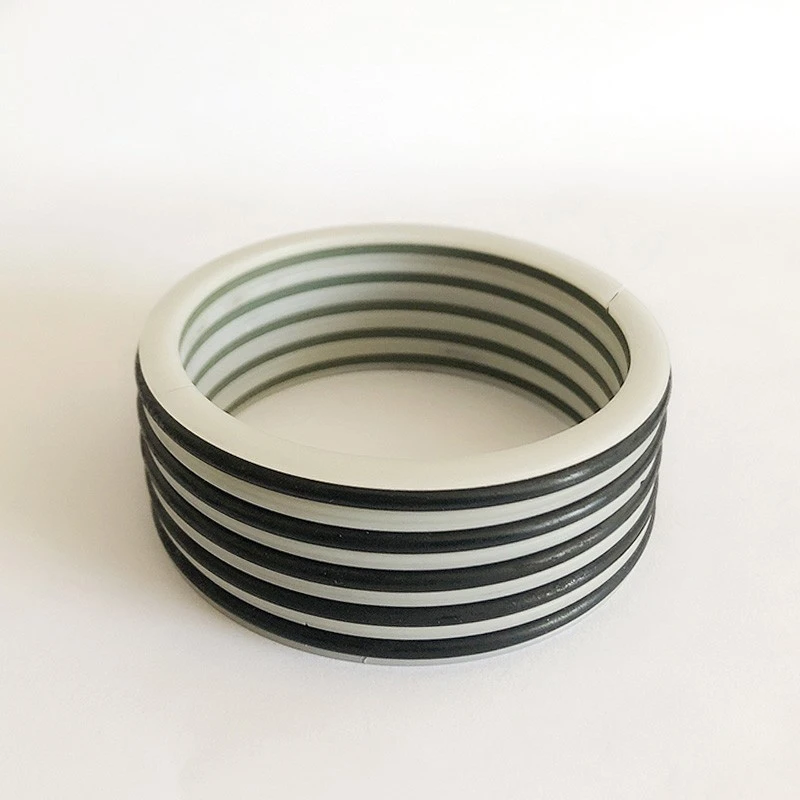

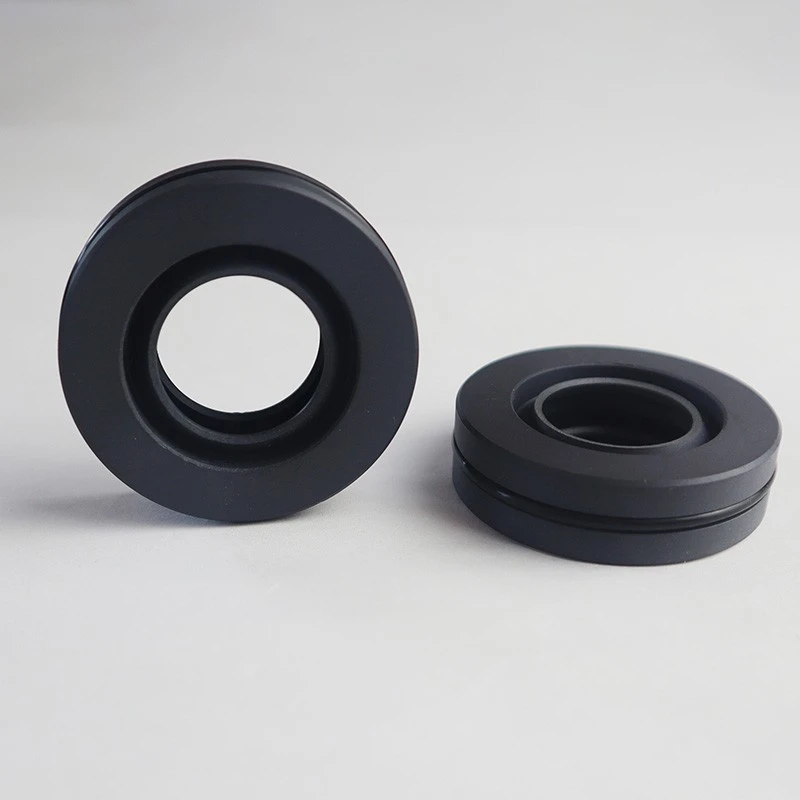

RDI- og RDA-serien er sammensatt av PTFE-tetningsringer, L-formede plaststøttringer og O-ringer, som er egnet for høytrykk, lavhastighets, roterende toveis tetning, høytrykksmotstand, lav friksjon og lang levetid.

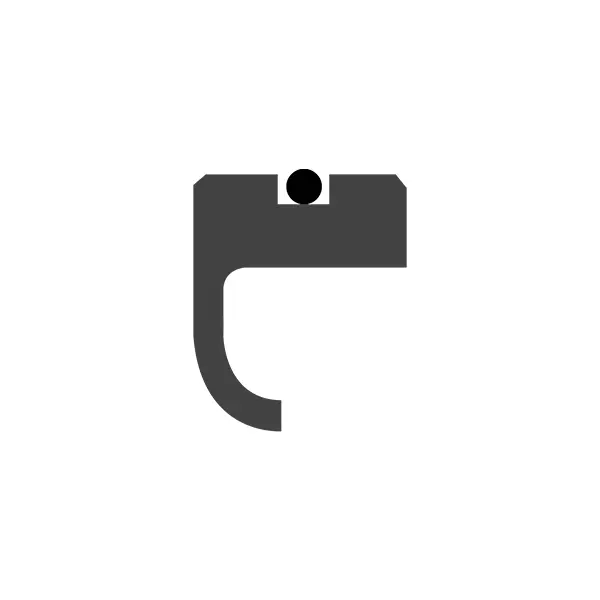

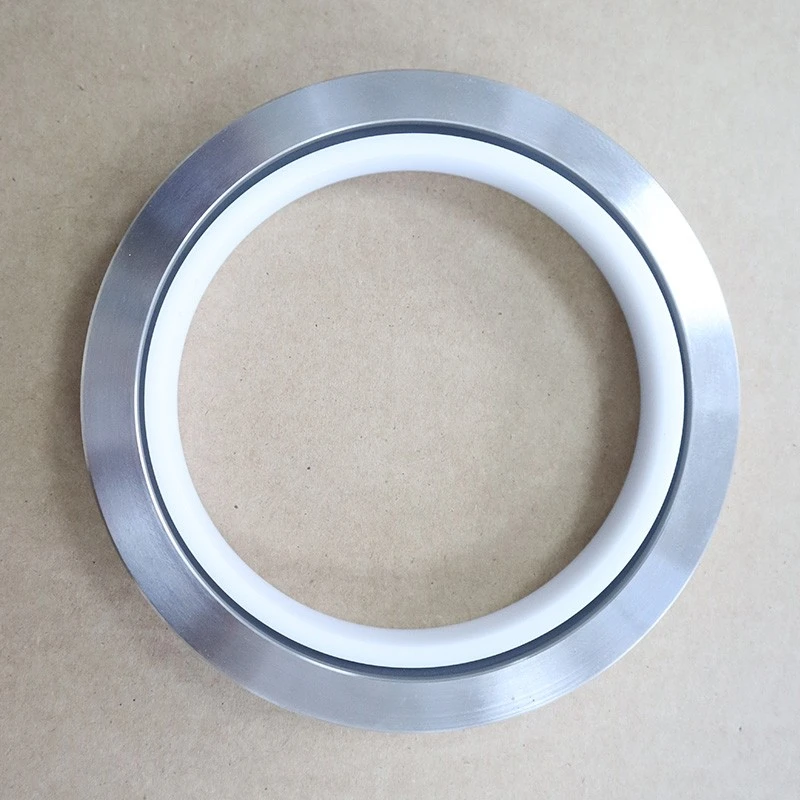

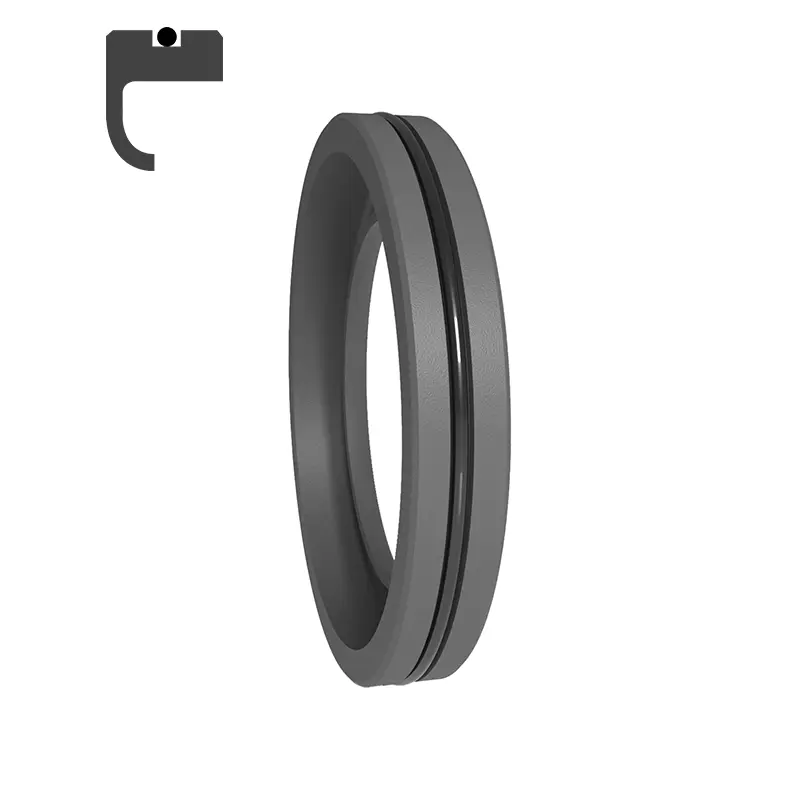

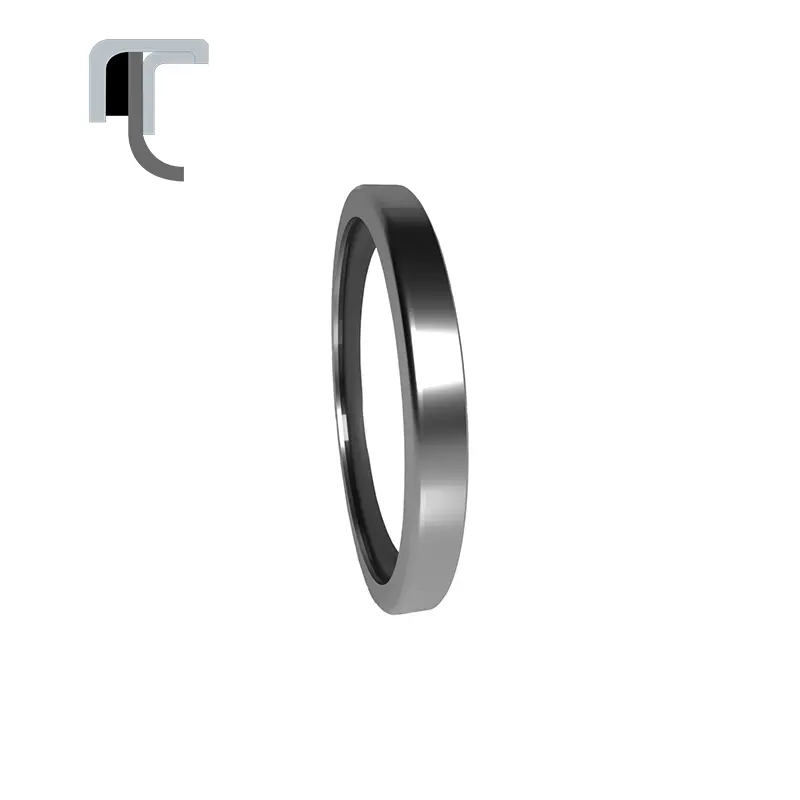

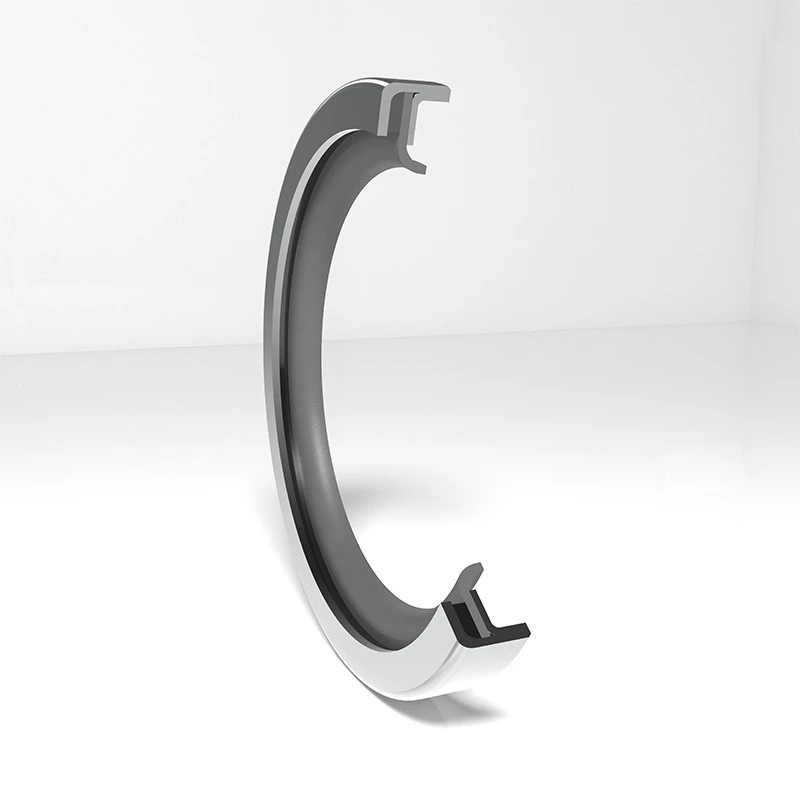

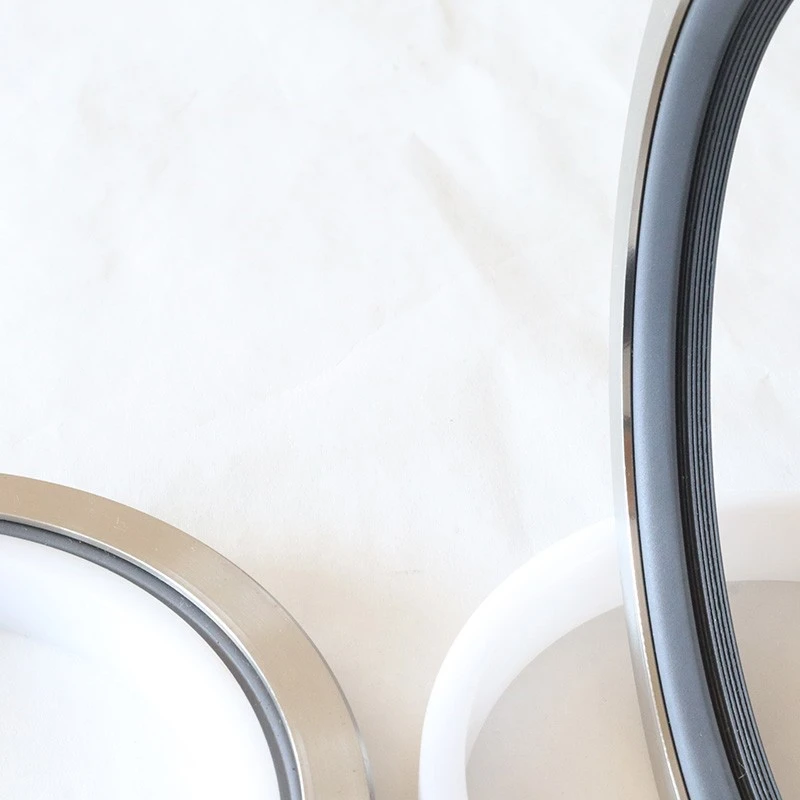

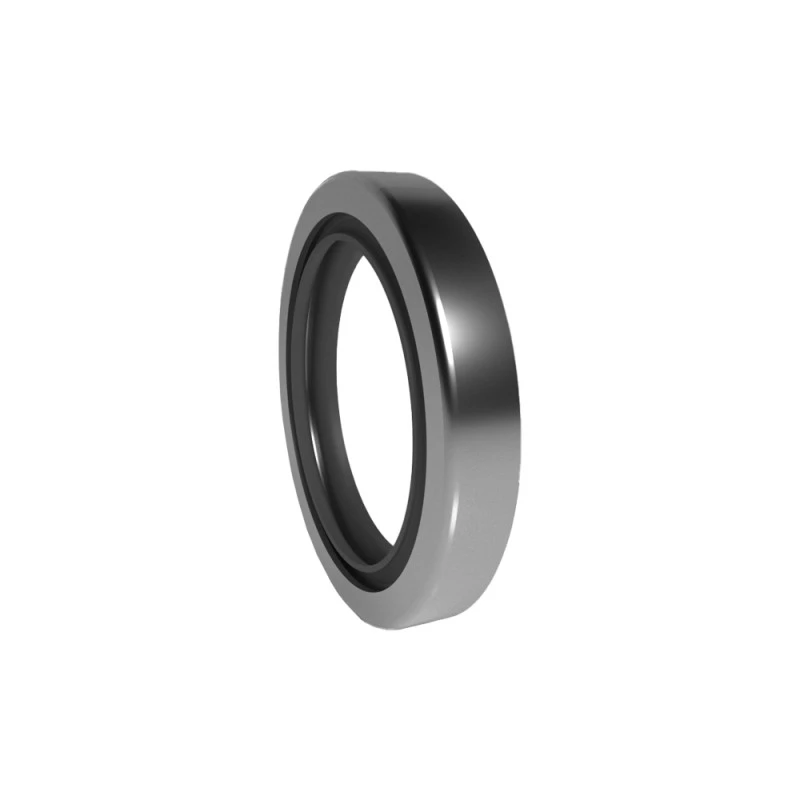

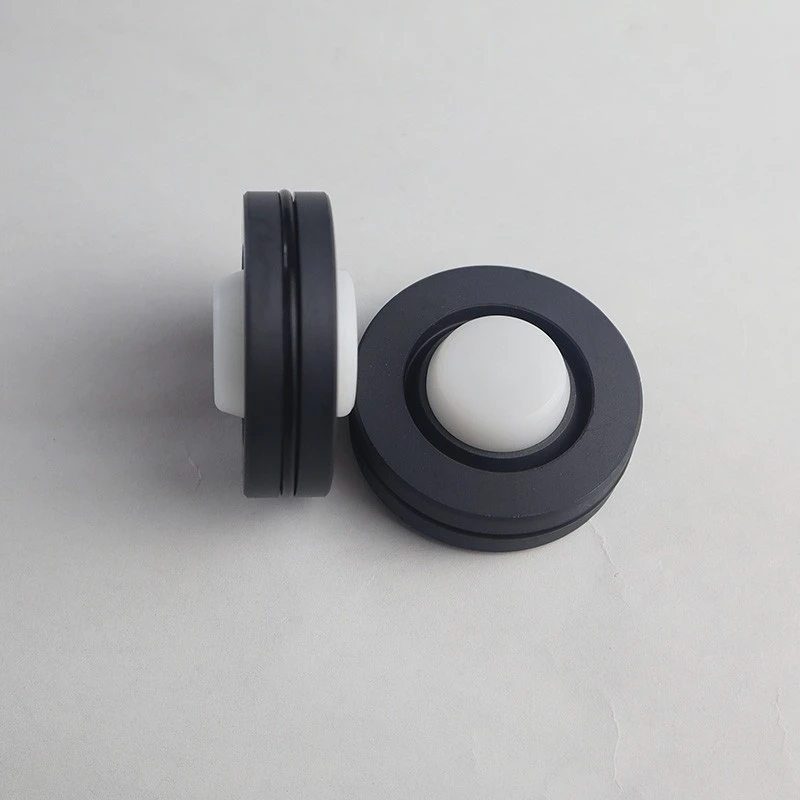

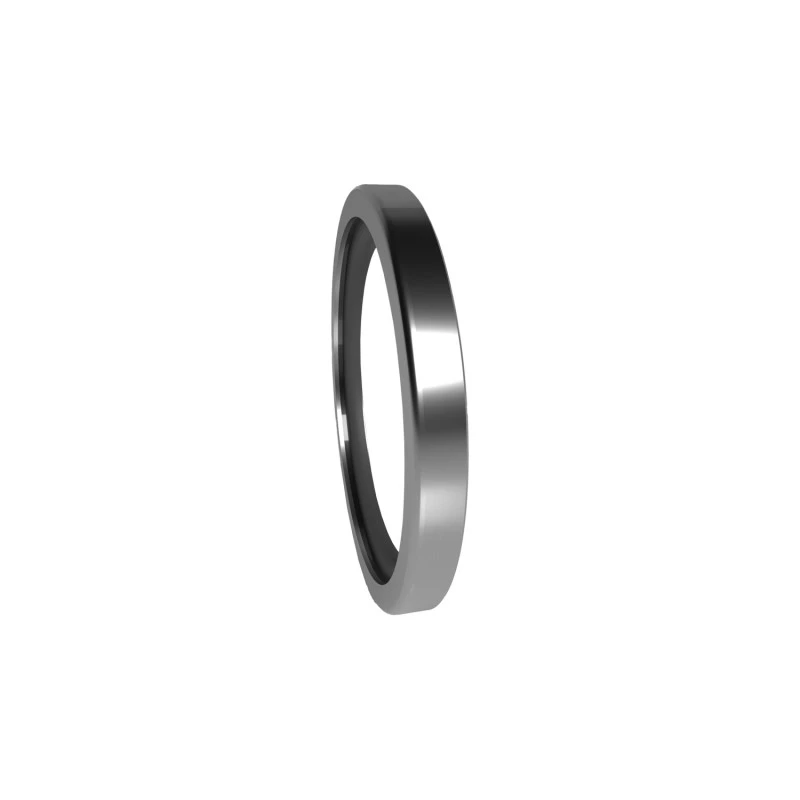

RCS -serien PTFE Power Oil Seal inneholder et metallskjelett og en PTFE -tetningsleppe, som er egnet for komplekse arbeidsforhold.

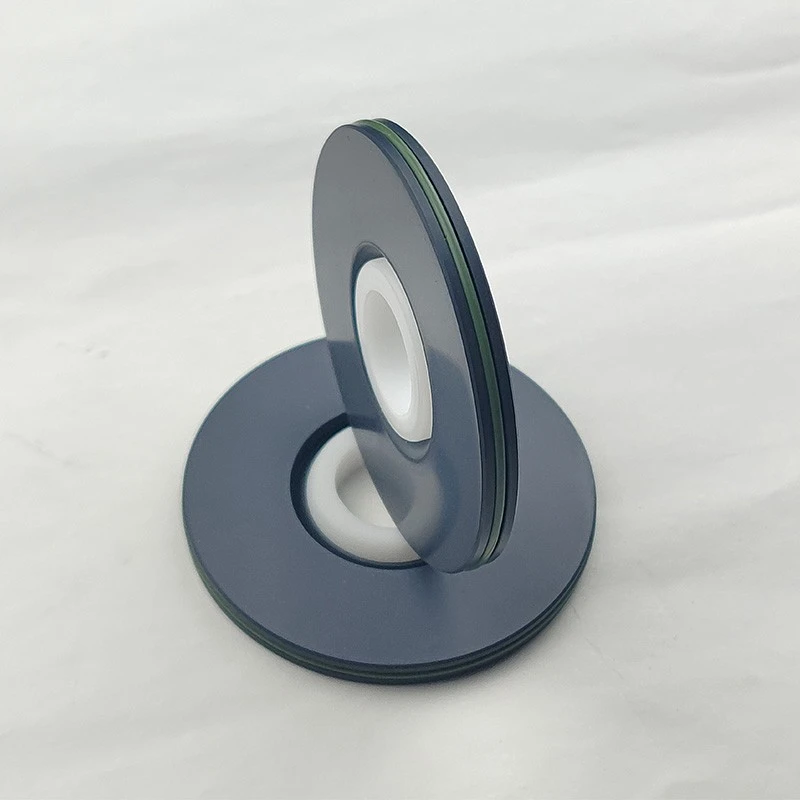

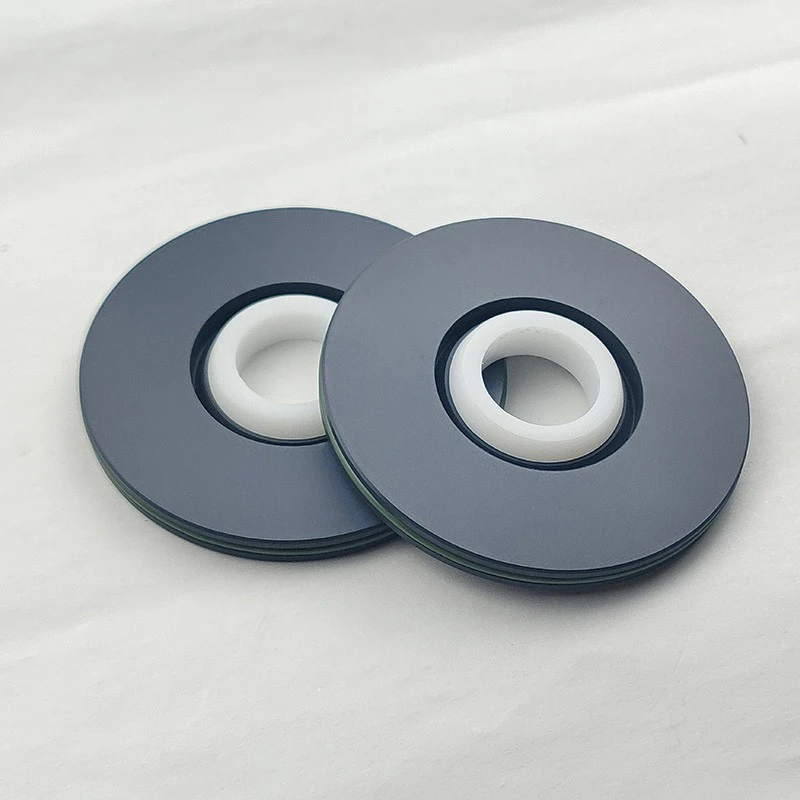

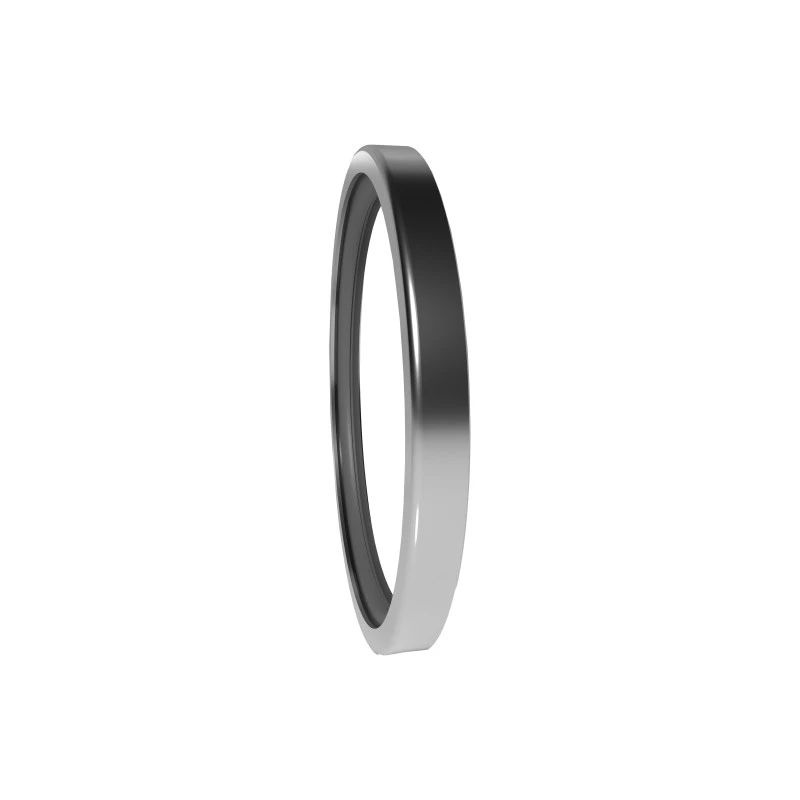

RC2057 -serien Full PTFE Oil Seal er designet for spesielle anledninger som tradisjonelle oljetrekk ikke kan oppfylle.

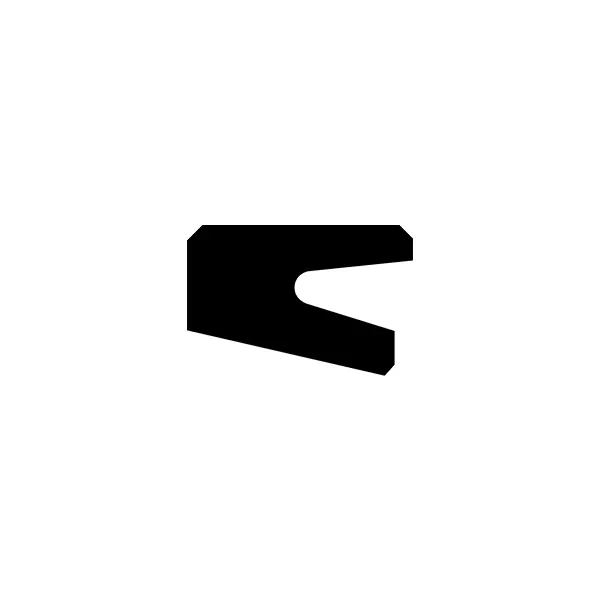

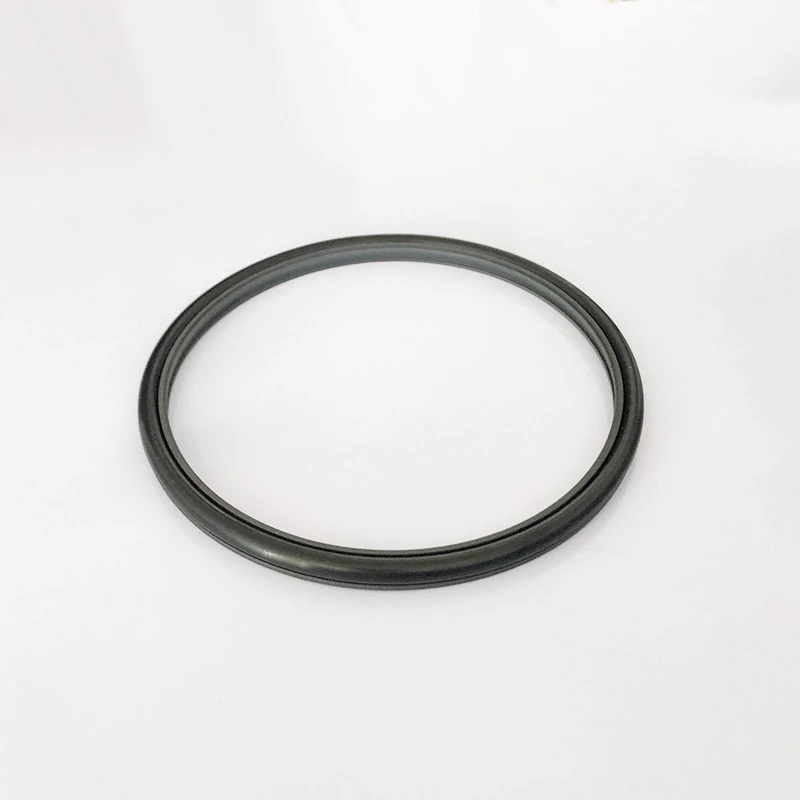

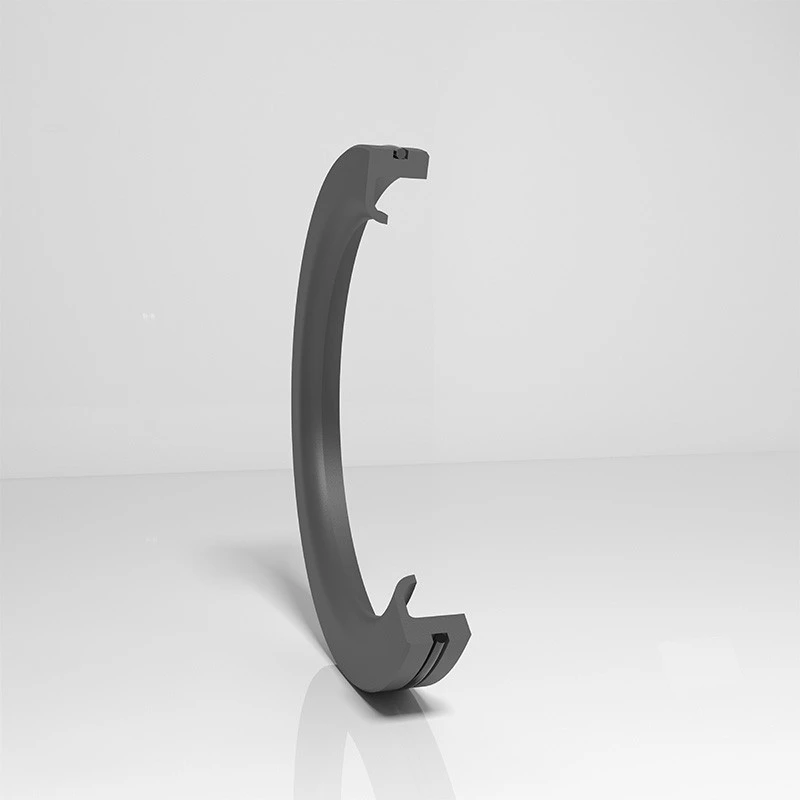

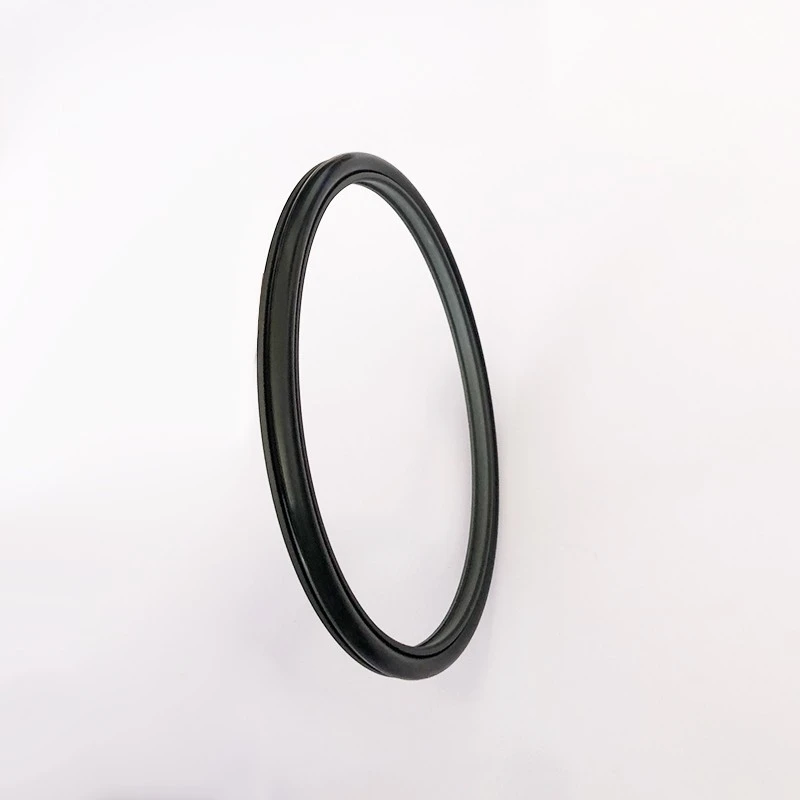

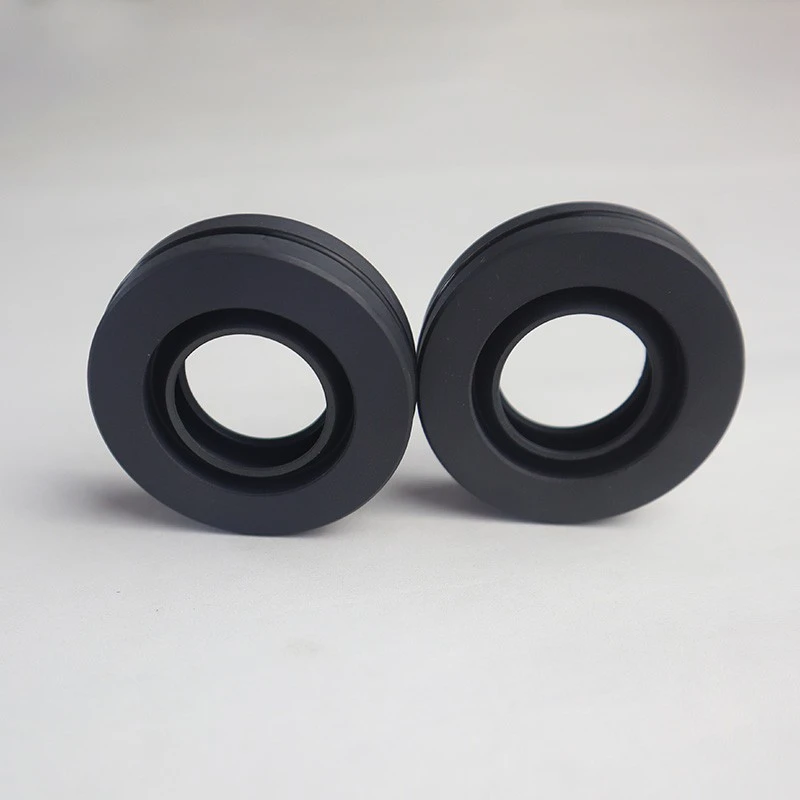

RC2065-serien gir en enveis trykkforsegling for roterende sjakter, med en enkel struktur og enkel installasjon. Materialene kan være nitrilgummi (NBR) eller fluorubber (FKM).

Ruichen Seals forskjellige seler har egenskapene til høyt liv, lav friksjon, utmerket tetning og kompakt struktur. De er mye brukt i hydrauliske systemer, pneumatisk utstyr, vanntrykkutstyr, høyt trykk roterende maskiner og industrielt utstyr, etc., og gir deg pålitelige høyytelsesforseglingsløsninger.

Produktfunksjoner og applikasjoner:

Produktfunksjoner:

Lang levetid: materialer av høy kvalitet og strukturell design forlenger levetiden.

Lav friksjon: PTFE og PU -materialer reduserer løpende motstand og forbedrer effektiviteten.

God forsegling: Spesiell design av leppe og oljeoppbevaring Sikre utmerket tetningsytelse.

Kompakt struktur: Liten romdesign, egnet for en rekke installasjonsmiljøer.

Mye anvendelig: egnet for hydraulisk, pneumatisk, vanntrykk og høyt trykk, høy hastighet, lav hastighet og andre arbeidsforhold.

Applikasjonsområder:

Hydraulisk system, pneumatisk utstyr, vanntrykkutstyr.

Høytrykks roterende maskiner, lavhastighets tunglastutstyr.

Industrielt utstyr, ingeniørmaskiner, bil og romfart og andre felt.

Materiell valg:

1. Det matchende O-ringmaterialet kan velges: R01 Nitrilgummi (NBR), R02 fluorubber (FKM), etc.

2. Tetting av ringmateriale: Standard materiale PTFE4, andre valgfrie materialer PTFE1, PTFE2, PTFE3, PTFE5.

RCX18 Materiale: HPU.

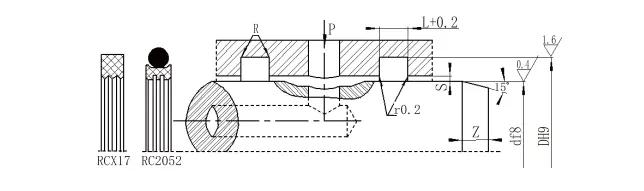

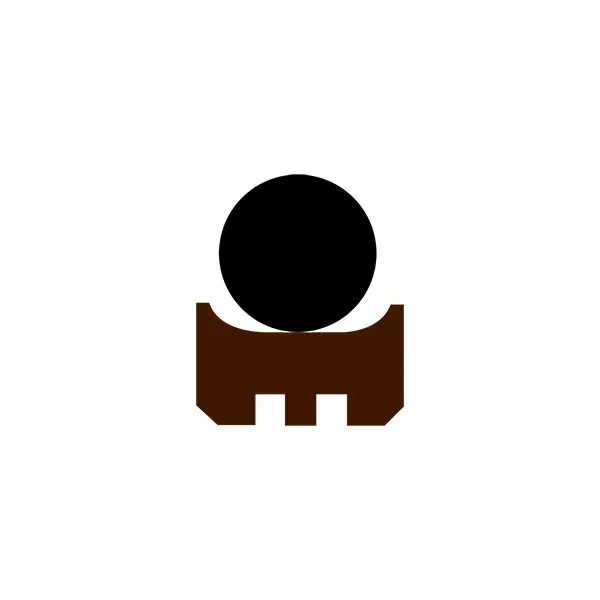

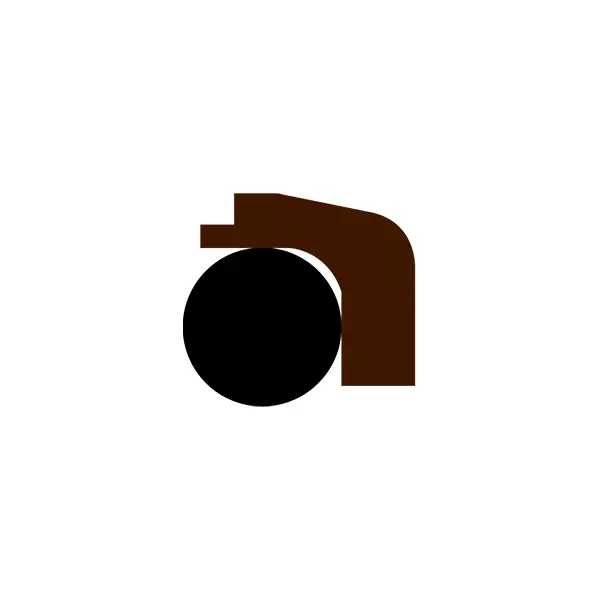

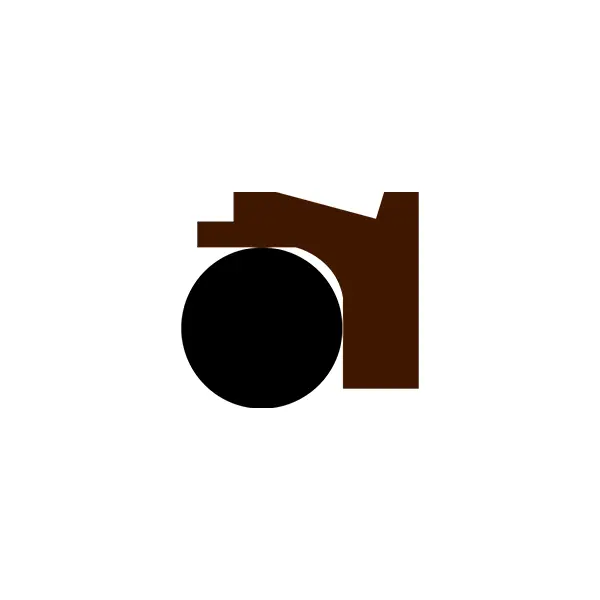

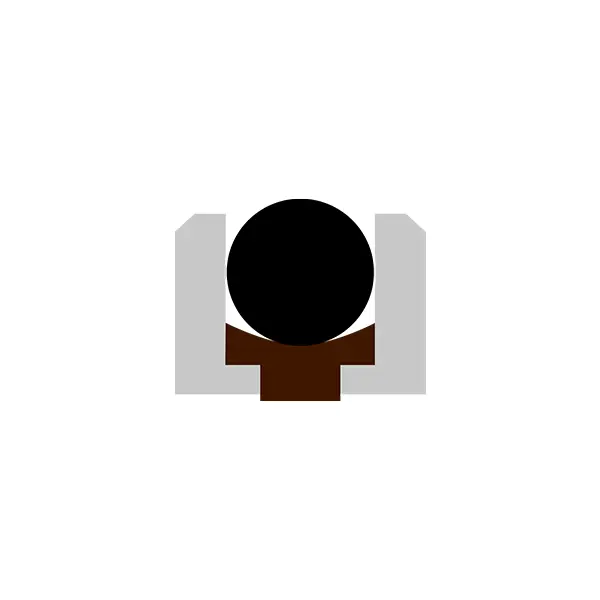

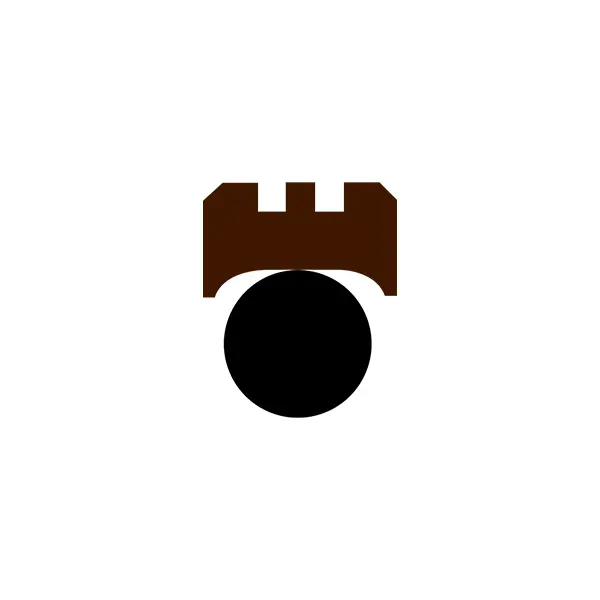

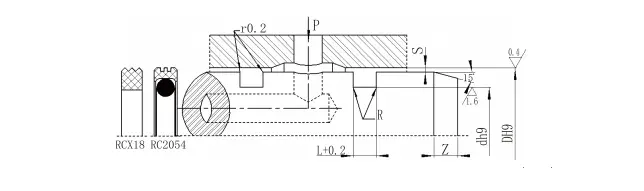

Strukturelt diagram

Ordermodell RC2052-80x91x4.2-PTFE3-RO1 Model-DxDxl-Material Code Order Model RCX17-80x91x4.2-HPU Model-Dxdxl-materialkode

Ordermodell RC2054-80x69x4.2-PTFE3-RO1 Model-D*D*L-materiale Kode Ordermodell RCX18-80x69x4.2-HPU Model-D*D*L-materiale kode

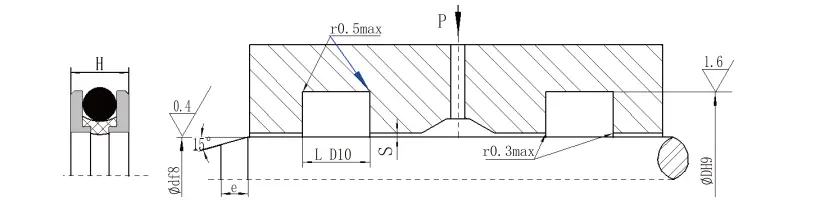

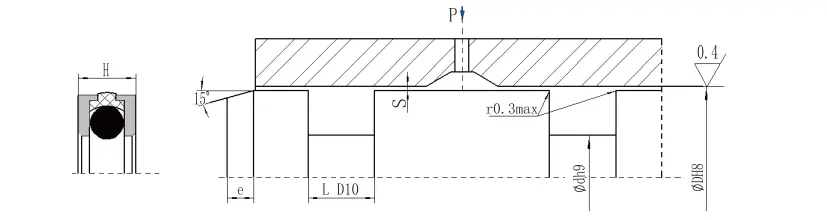

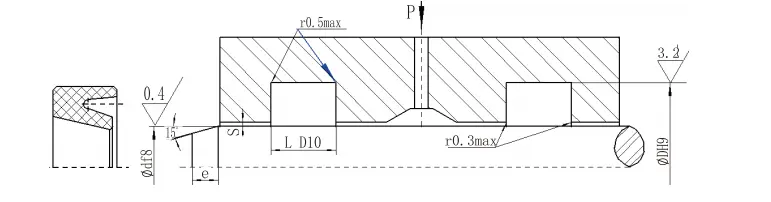

RDI installasjonsdimensjoner

DF8	DH9	L D10	H	Gap s
DF8	DH9	L D10	H	0-10MPA	10-36MPA
50-79	D+10	5	4.5	0.4-0.3	0.3-0.25
80-109	D+13,8	7.5	7	0.45-0.35	0.35-0.3
110-299	D+20	10	9.5	0,55-0,45	0.45-0.35
300-600	D+24	13	12.5	0,6-0,55	0,55-0,45
> 600	Vennligst kontakt vårt selskap

Avfasningslengde

Stangdiameterområde	Avfasningslengde e≥
50-56	6
57-100	7
101-290	10
291-600	15

Rda Installasjonsdimensjoner

DH8	DH9	L D10	H	Gap s
DH8	DH9	L D10	H	0-10MPA	10-36MPA
50-124	D-16	8	7.5	0.45-0.35	0.35-0.3
125-199	D-20	10	9.5	0,55-0,45	0.45-0.35
200-600	D-26	13	12.5	0,6-0,55	0,55-0,45

Avfasningslengde

Stangdiameterområde	Avfasningslengde e≥
50-95	7
96-190	10
191-300	12
301-600	15

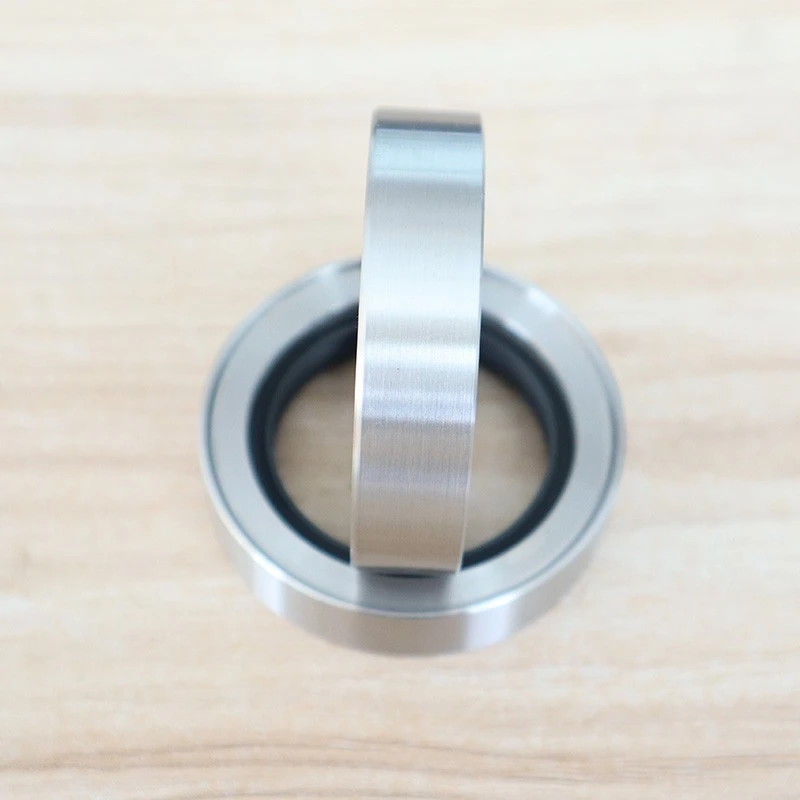

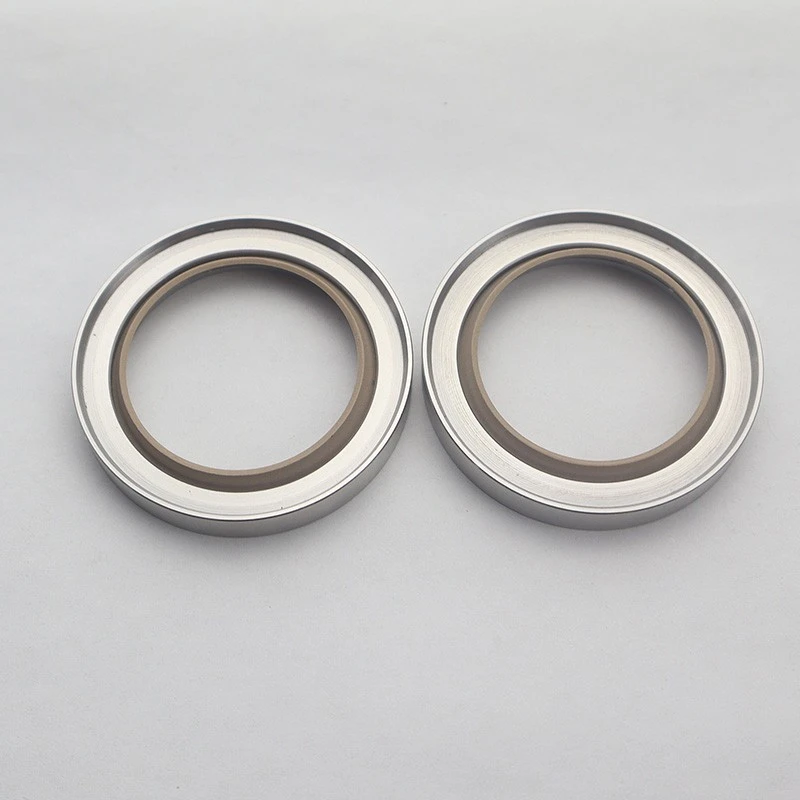

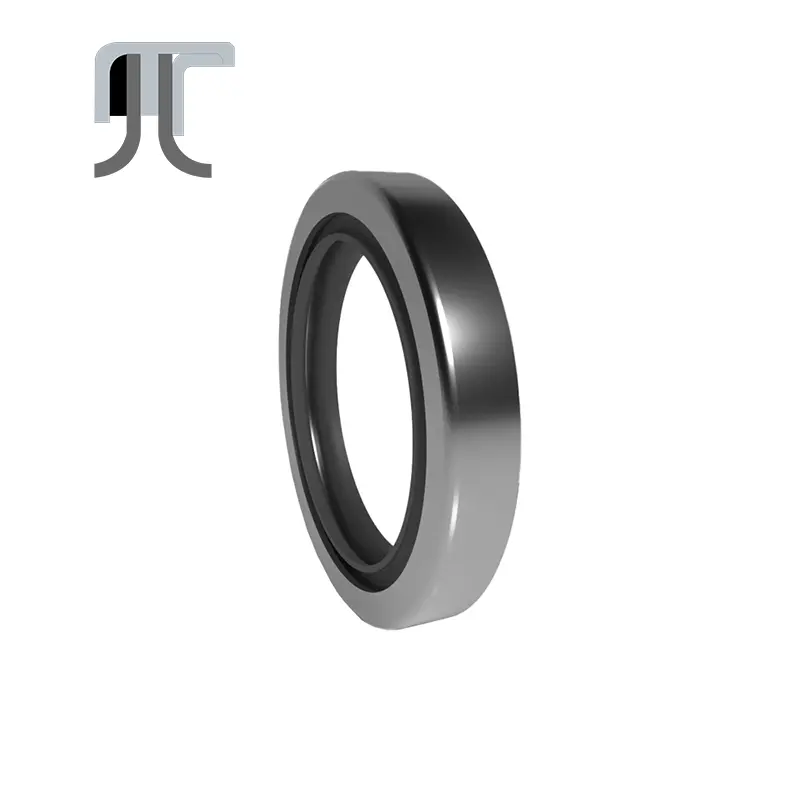

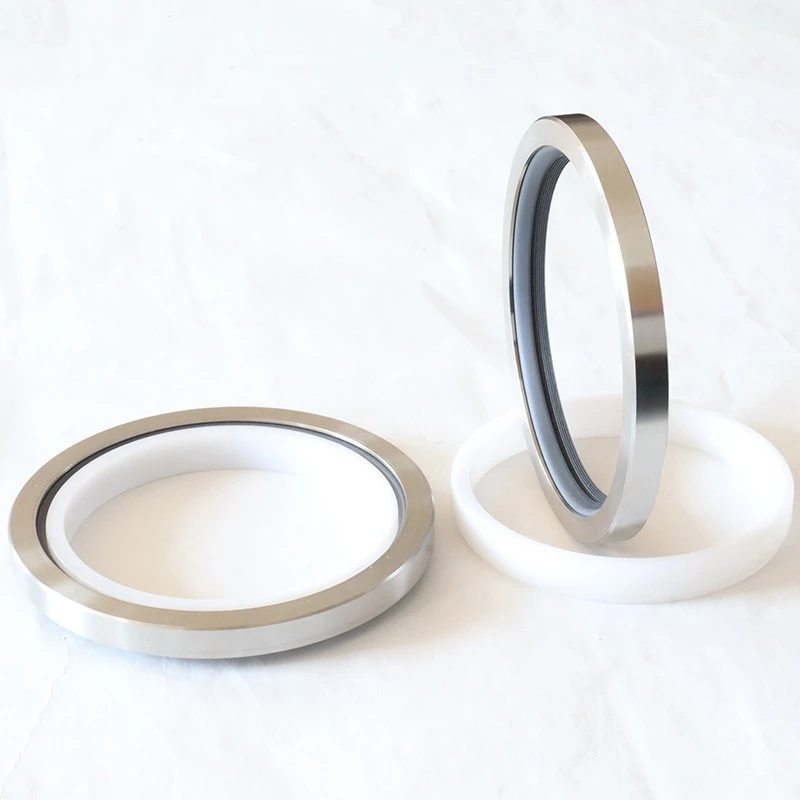

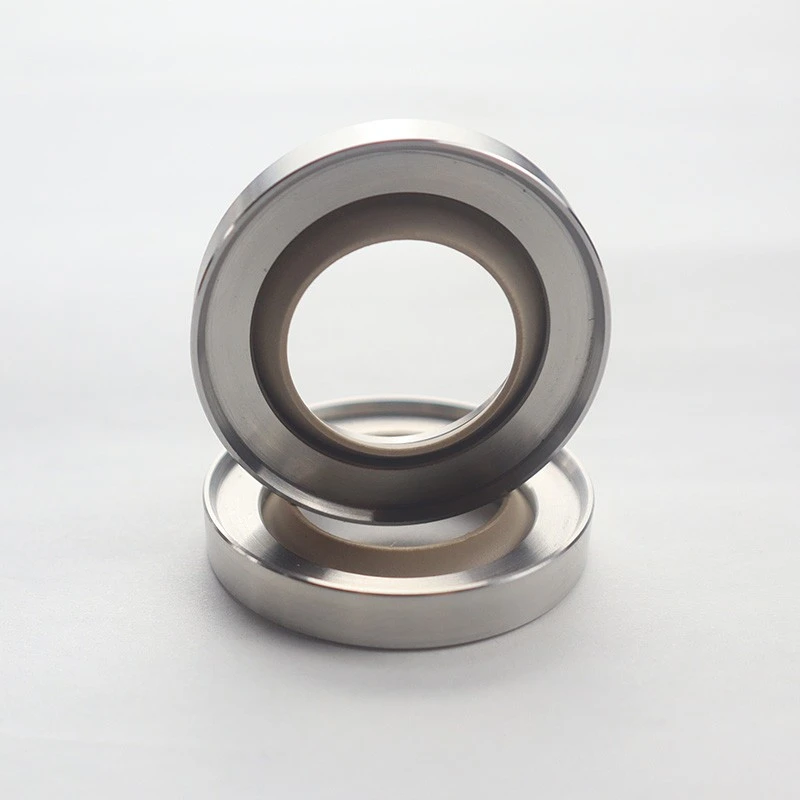

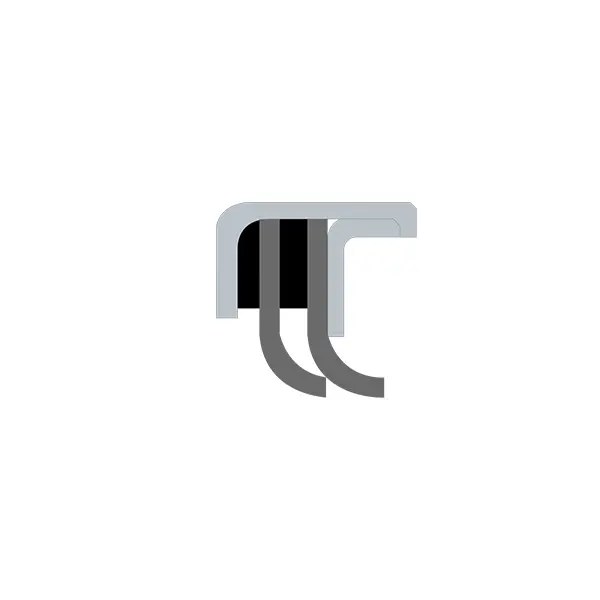

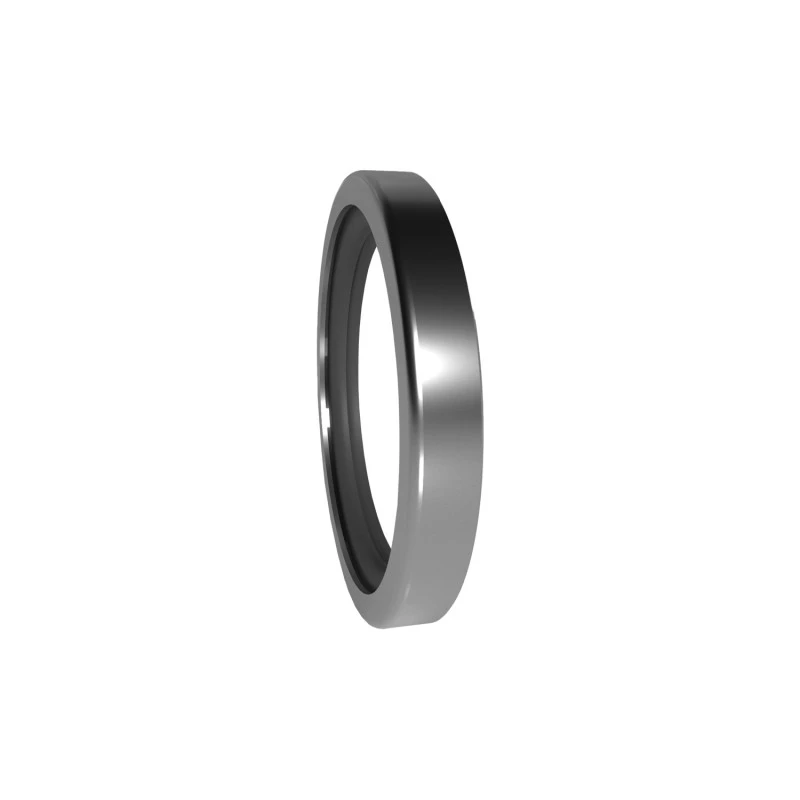

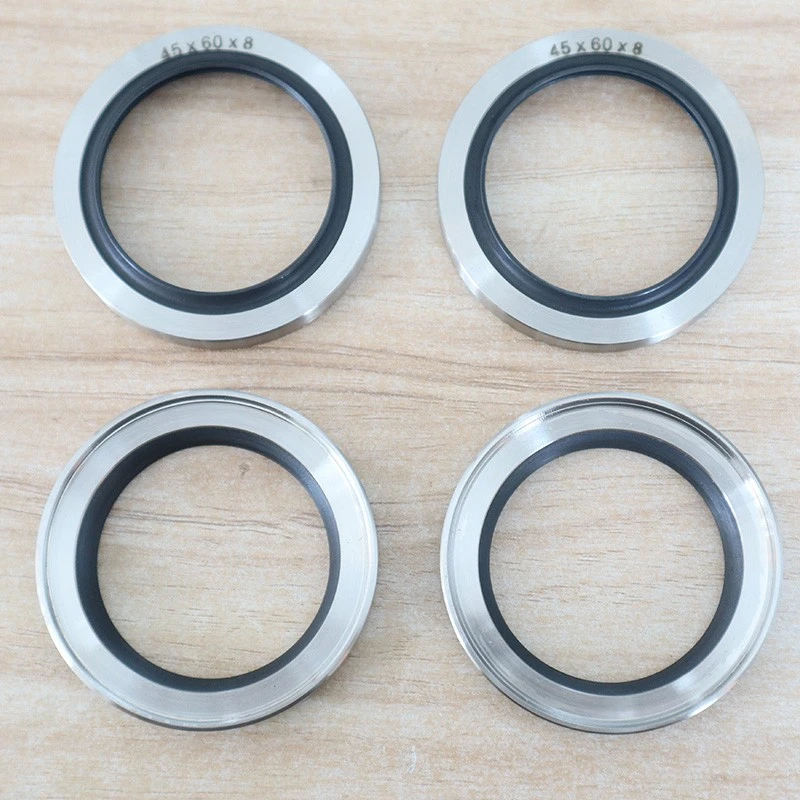

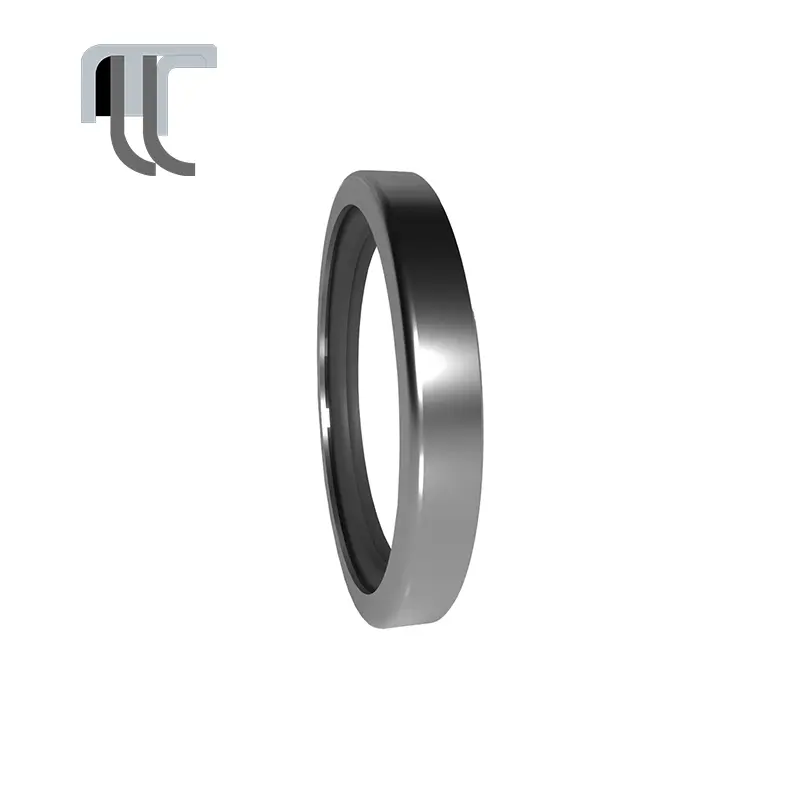

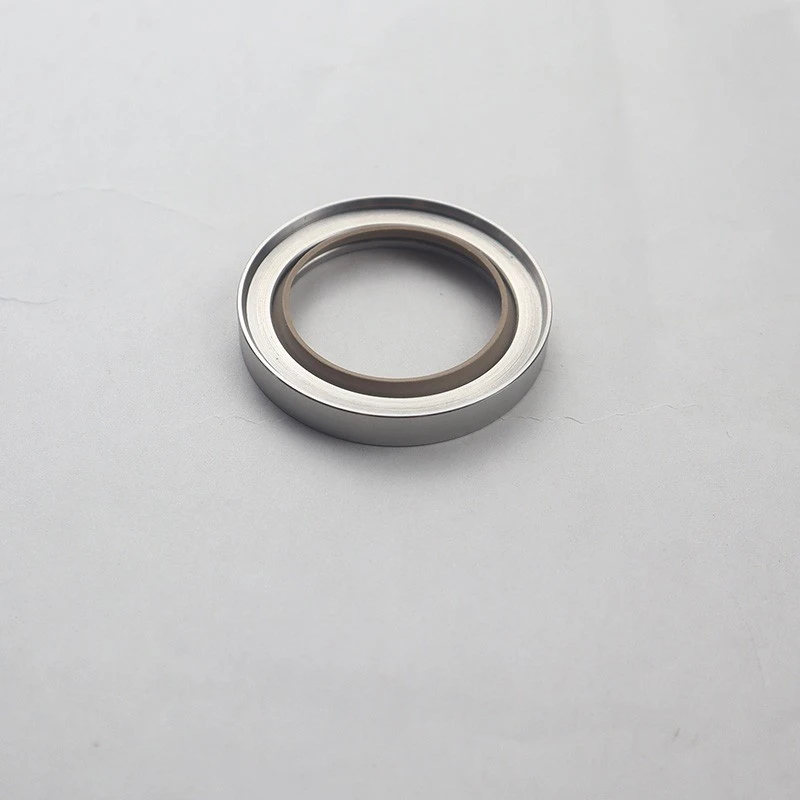

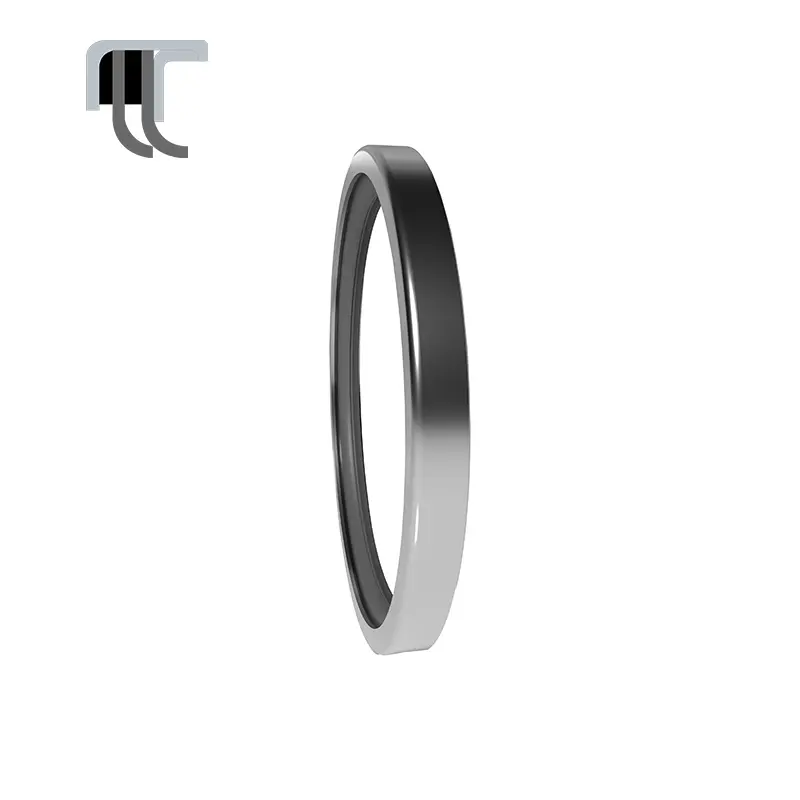

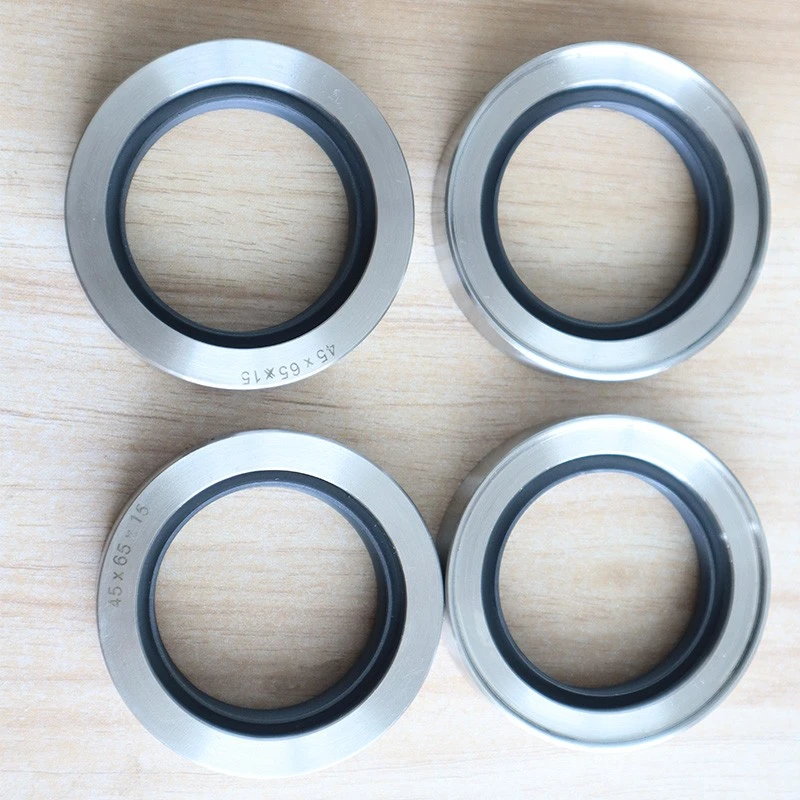

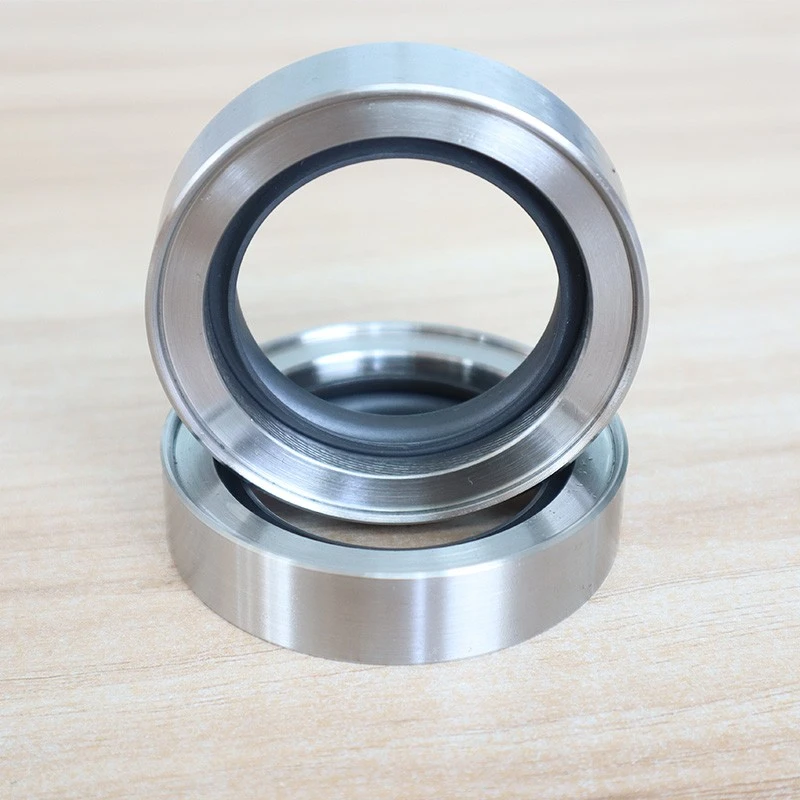

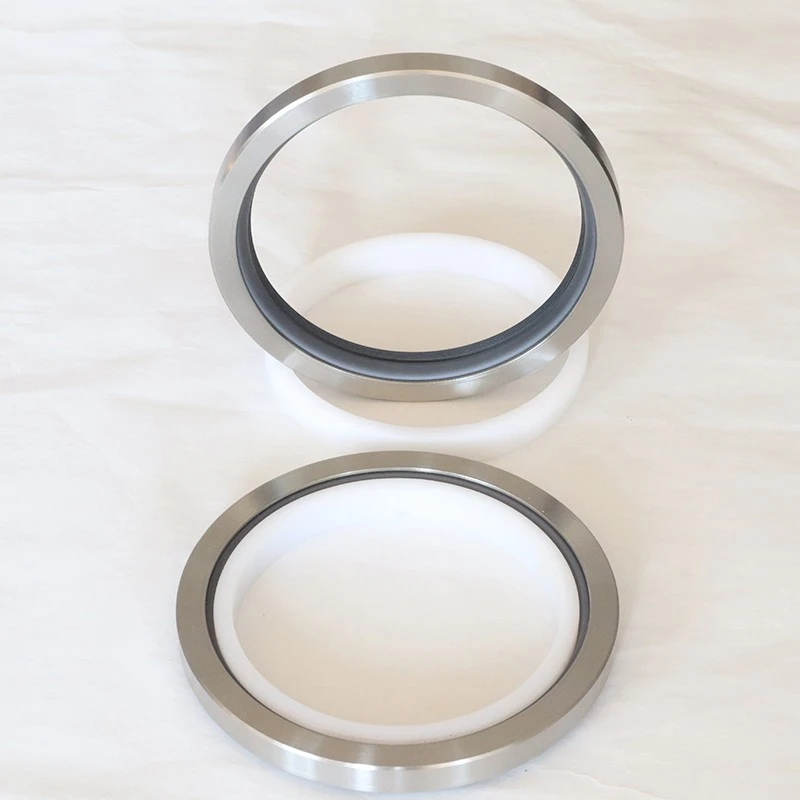

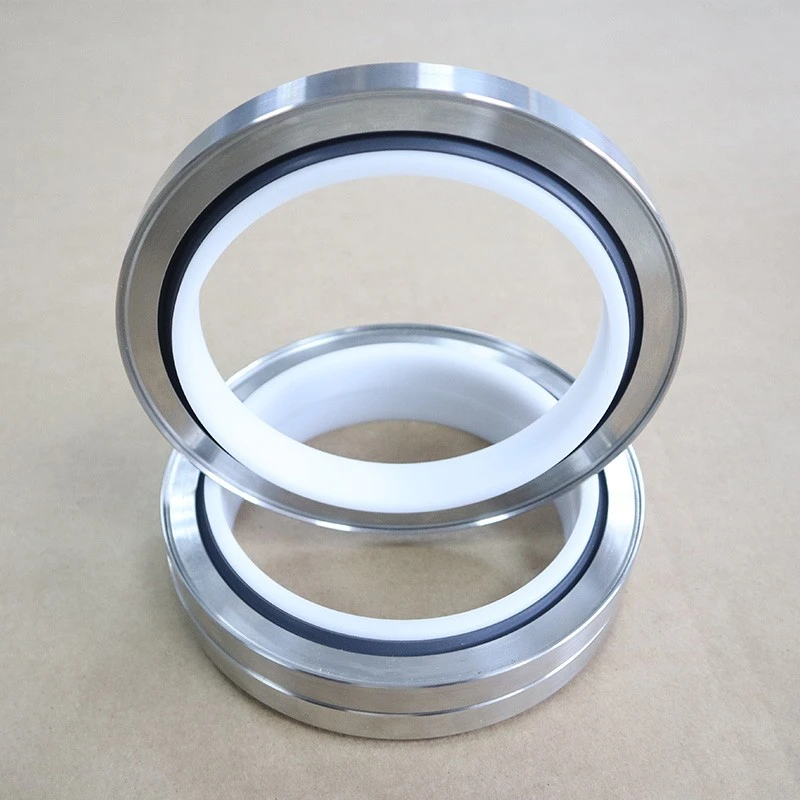

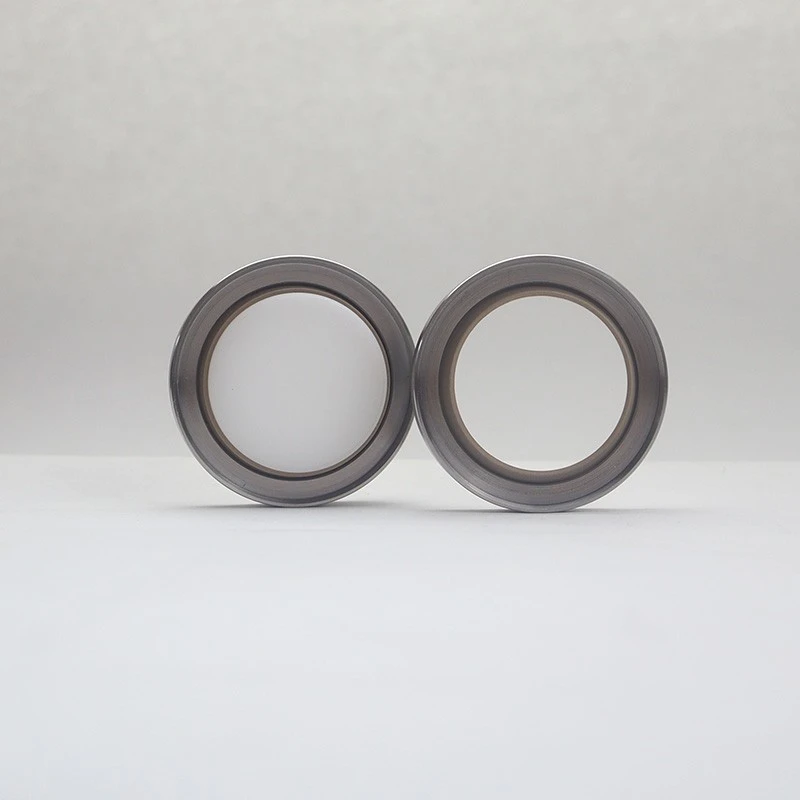

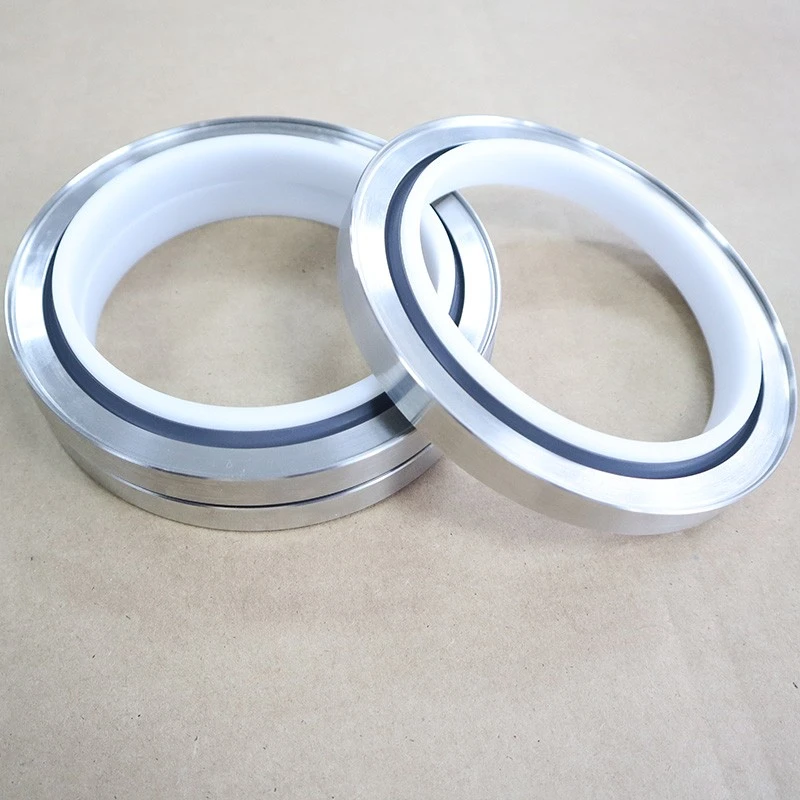

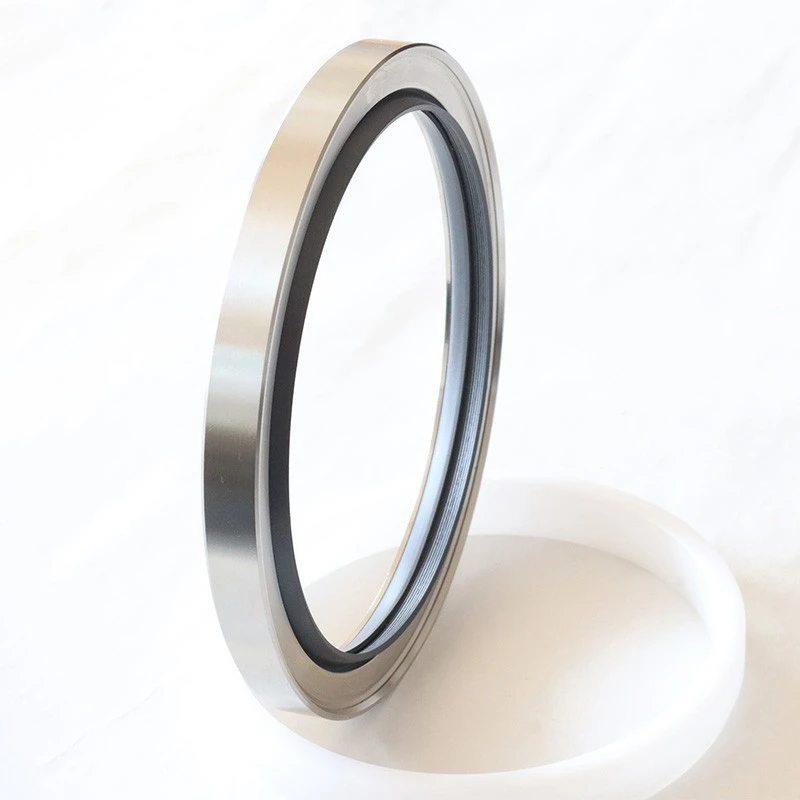

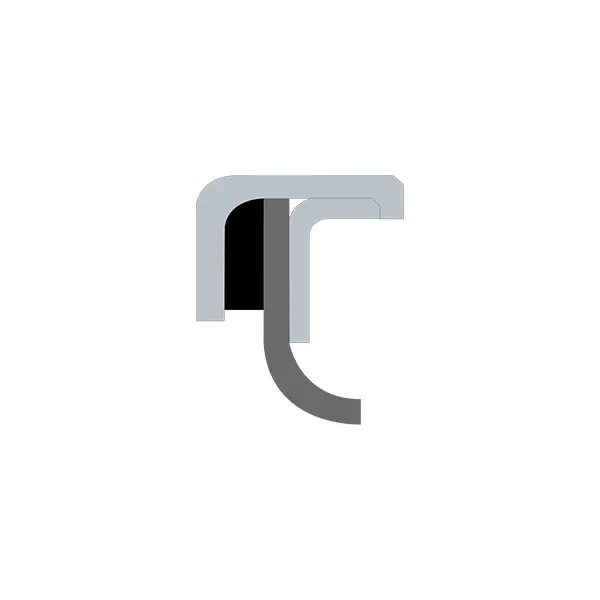

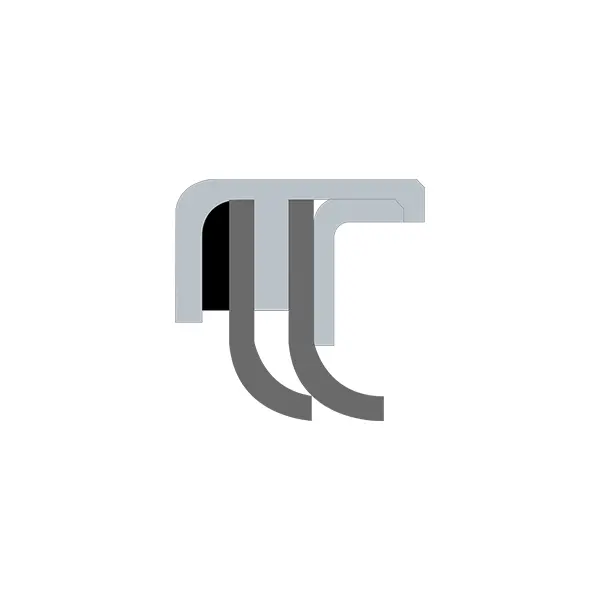

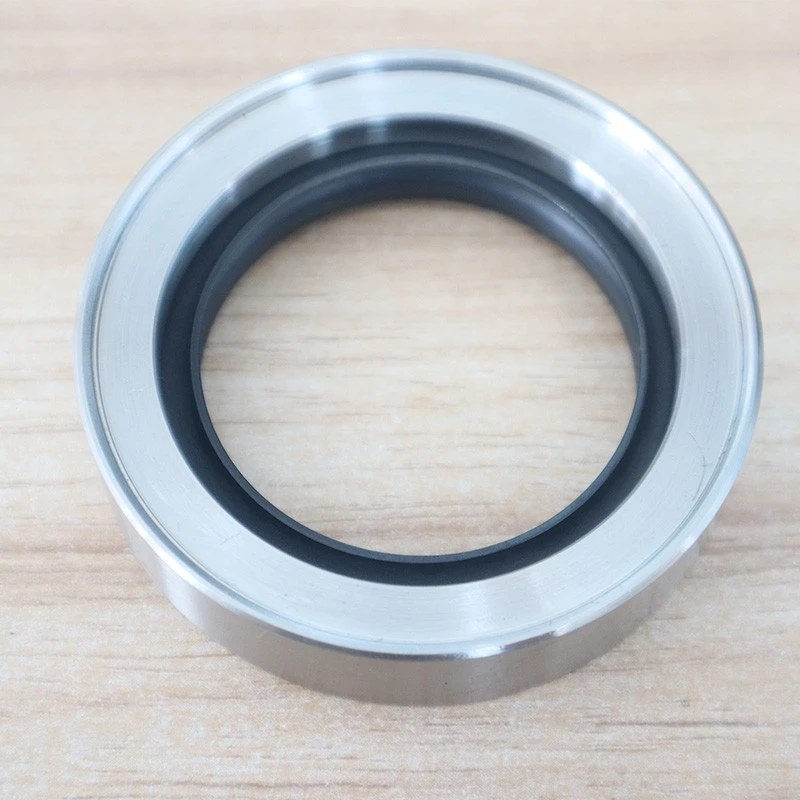

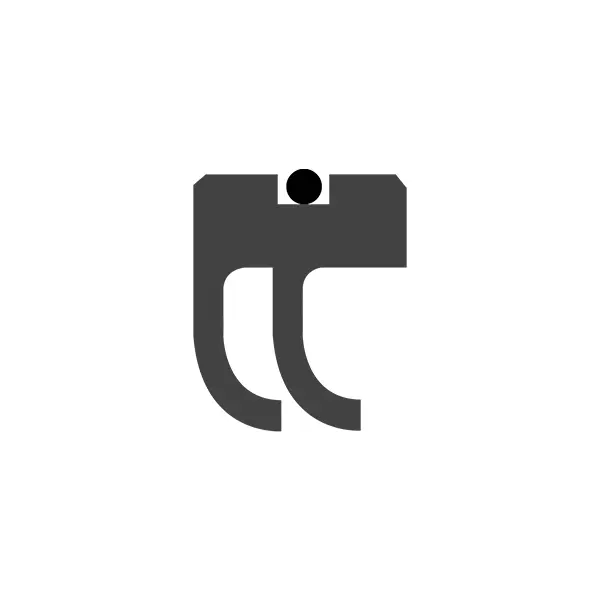

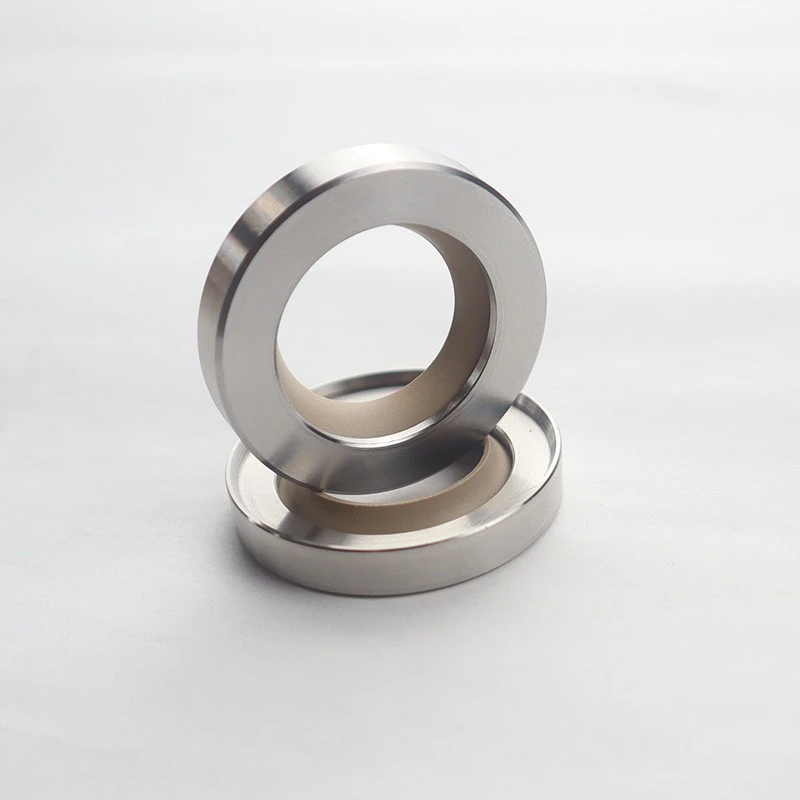

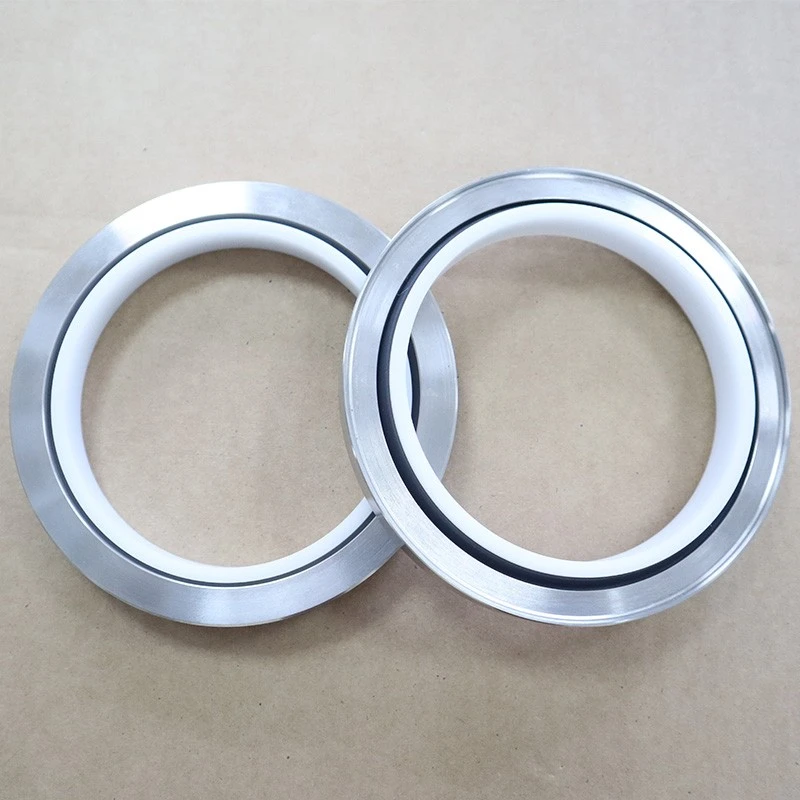

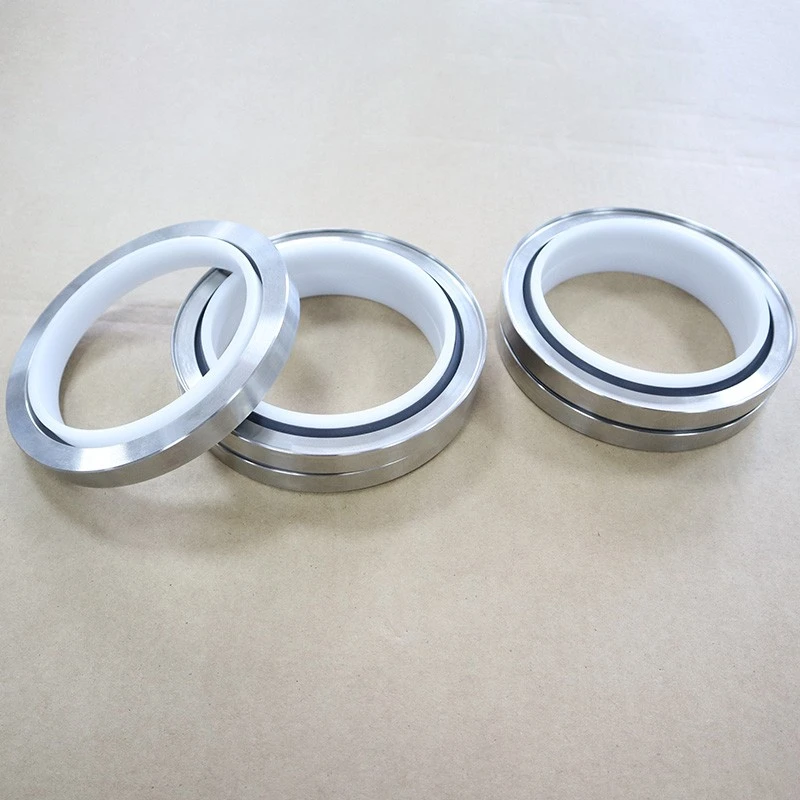

RCS Type Pt Fe Power Oil Seal (PTFE Oil Seal)

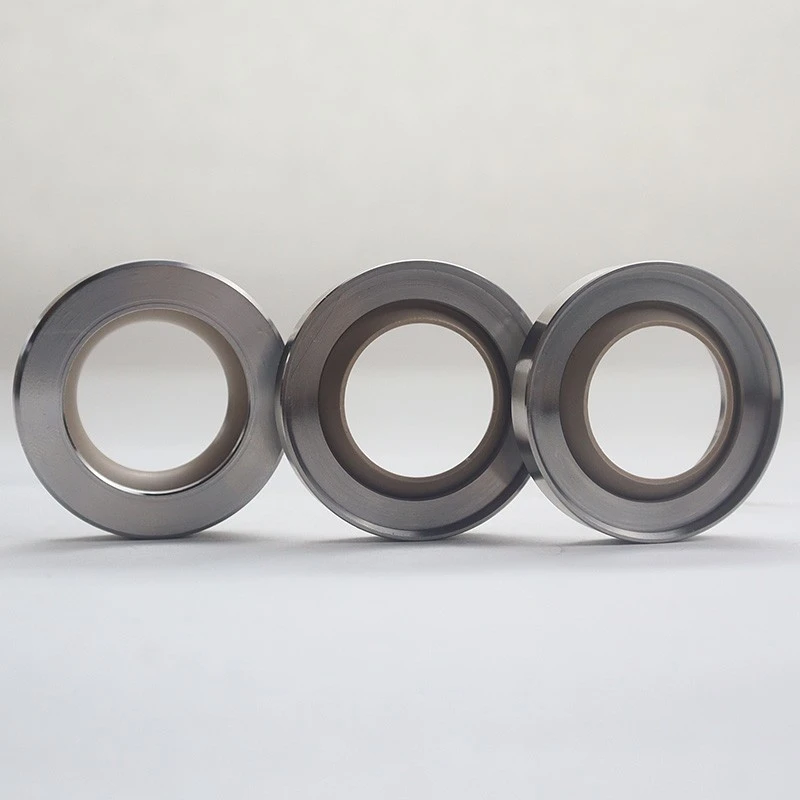

RC2057 Type Full Pt Fe Oil Seal

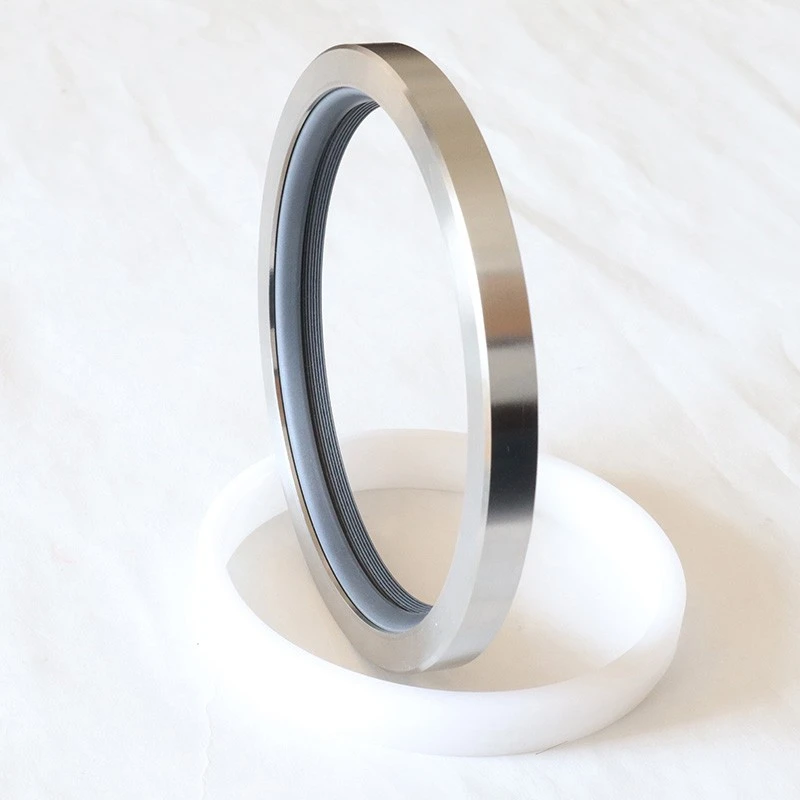

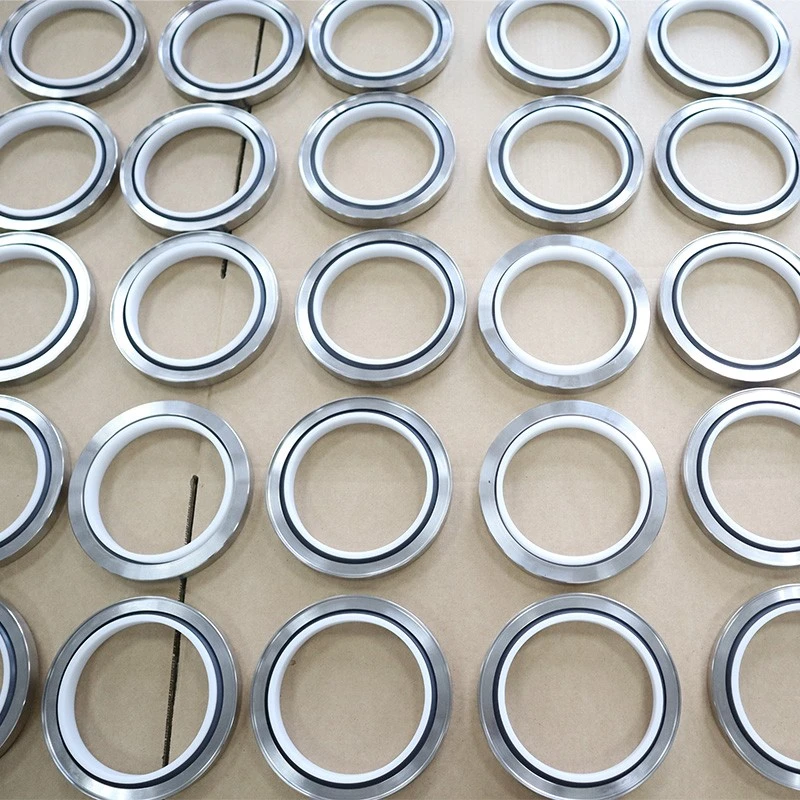

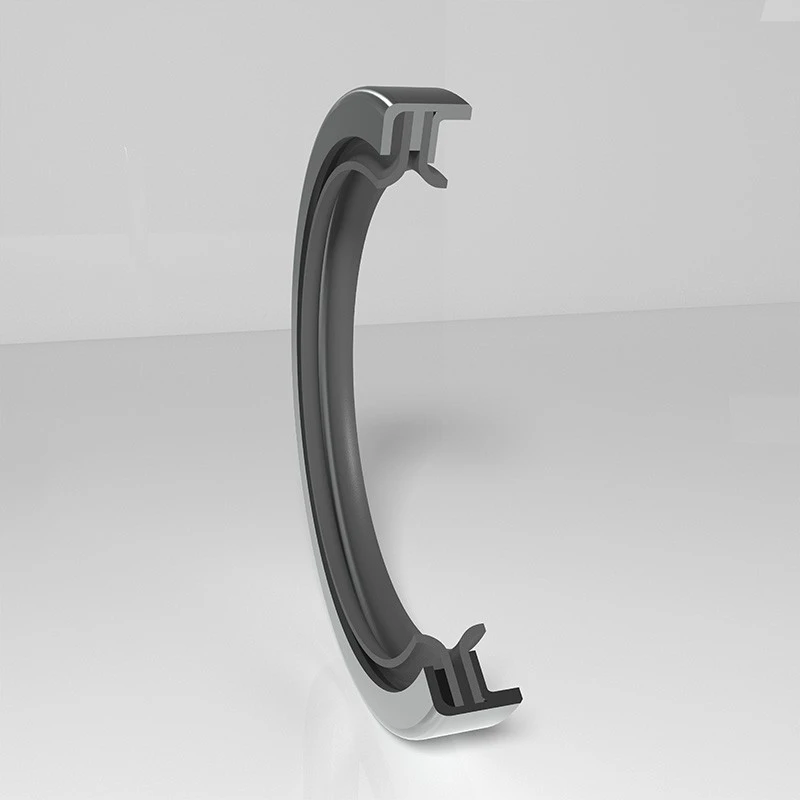

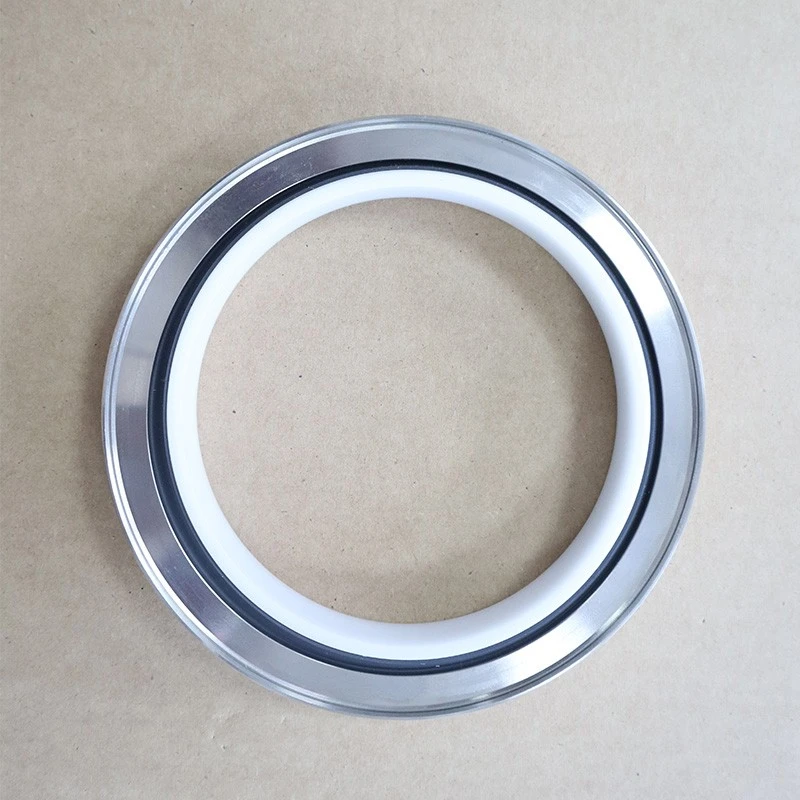

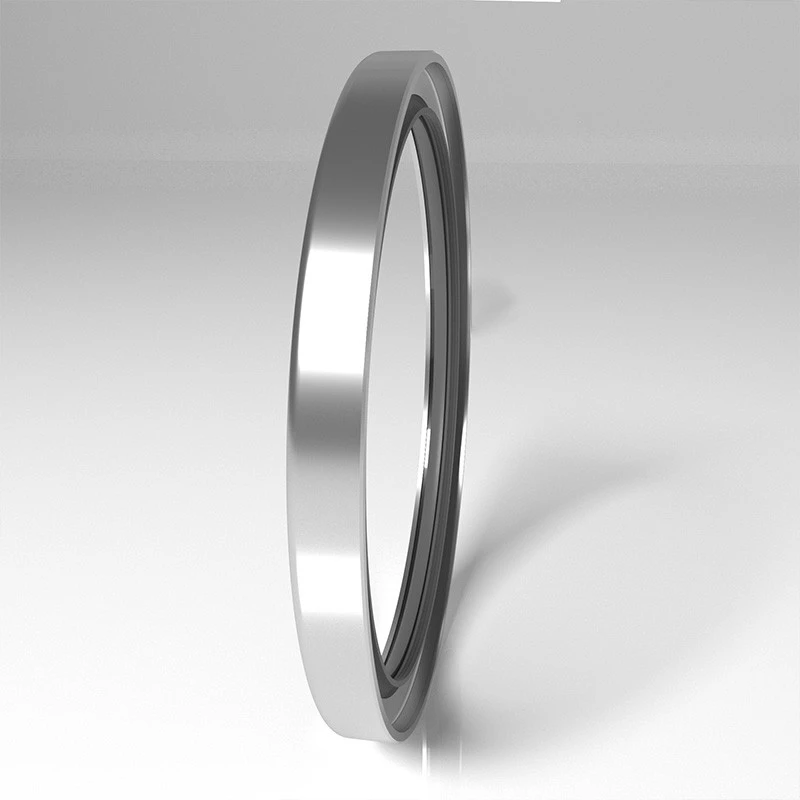

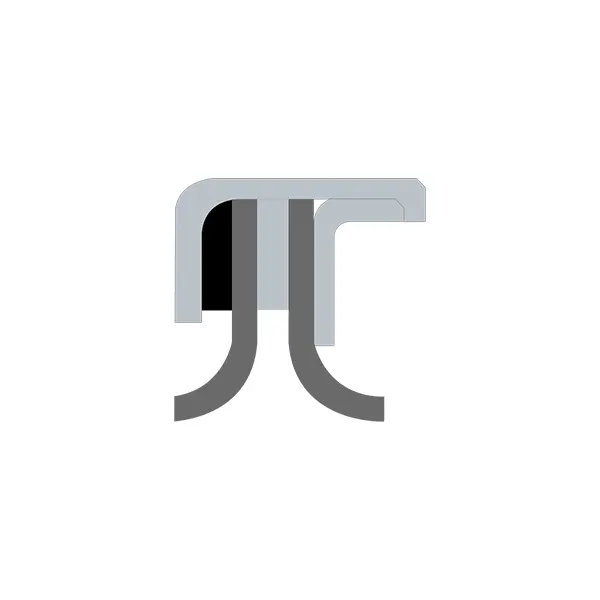

RCS Type PTFE Power Oil Seal er sammensatt av metallramme, PTFE -tetningsleppe og intern statisk tetning. Den er delt inn i en type, B -type, C -type, D -type, etc. RC2057 Type Full PTFE -oljeforsegling er delt inn i en type og B -type, spesielt egnet for anledninger der tradisjonelle oljetrekk ikke kan oppfylle kravene. Funksjoner:

1. Kjemisk korrosjonsresistens

2. bredt temperaturområde

3. Passer for lav smøring og oljefri smøring

4. Lav friksjon for å oppnå minimum strømforbruk

5. Passer for høye linjehastighet

6. Ingen klistrende, lav motstand mot oppstart etter langvarig nedleggelse

7. Passer for roterende sjakter som ikke er herdet (rimelig utvalg av PTFE -leppe)

8. Passer for anledninger med høyere trykk

Ⅰ. Typiske applikasjoner:

Rotasjonskompressorer, skruekompressorer, girkasser/girkasser, blåsere, motorer, maskinverktøypumper, hydrauliske motorer, sentrifuger, etc.

Ⅱ. Hardhetskrav for parringsflater

Anbefalt hardhet: HRC ≥ 58. Den nødvendige hardheten er relatert til mange faktorer. Myke roterende sjakter er også anvendelige i lavtrykks- og lavhastighetssituasjoner. PTFE6 leppeplater anbefales for myke metaller.

Ⅲ. Kvalitetskrav for parringsflater

RA = 0,2-0,63 A RZ = 1-3um Rmax = 1-4um

Tverrsnittsform	Modell	Trykk (MPA)	Temperatur (℃)	Fart (m/s)	Medium
	RCS-A	0.5	-35 ~+200	40	Olje, gass, vann, etc.
	RCS-B	2	-35 ~+200	20	Olje, gass, vann, etc.
	RCS-C	1	-35 ~+200	20	Olje, gass, vann, etc.
	RCS-D	2	-35 ~+200	20	Olje, gass, vann, etc.
	RC2057-A	0.5	-35 ~+200	30	Nesten alle medier
	RC2057-B	2	-35 ~+200	20	Nesten alle medier

Ⅳ. Væskekraft spiralstrømningsmønster:

RCS-D-type vedtar en leppeplate med en spiralstrømningsmønsterstruktur for å forbedre tetningsevnen. Den roterende akselen får bare rotere i en retning.

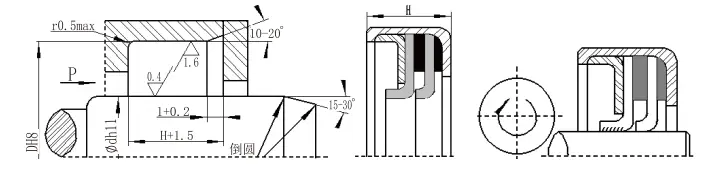

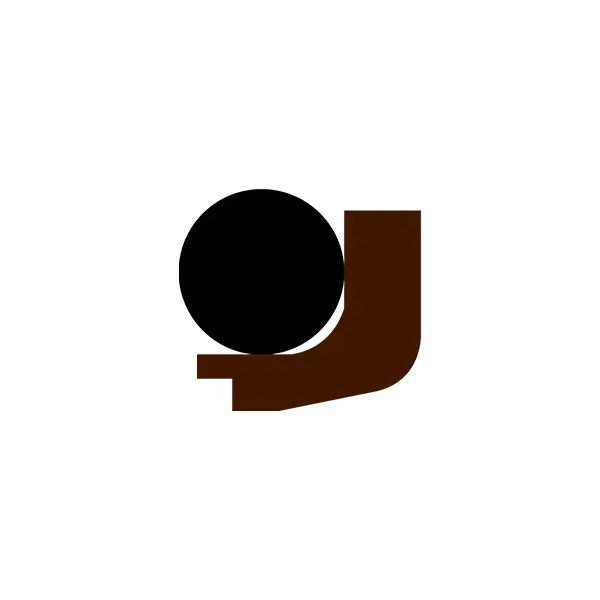

RC20658 Installasjonsdimensjoner

Modell	DF8	DH9	L D10	SMaks
RC2065A	400-3000	D+16.8	15.1	1.2
RC2065	400-3000	D+17,5	15.1	1.2
> 3000	Vennligst kontakt vårt selskap

Avfasningslengde

Stangdiameterområde	Avfasningslengde e≥
400-1000	15
1001-2000	20
2001-3000	25

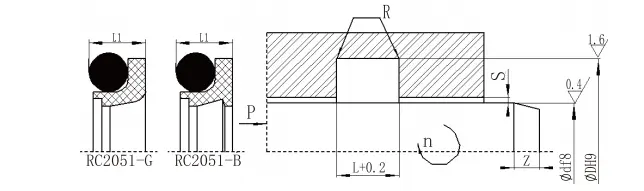

Spesifikasjoner og dimensjoner:

D F8 Standard RC2051	D F8 Lysbelastning RC2051-Q	D F8 Tung belastning RC2051-Z	D H9	L^+0.2	L1	RMaks	S_Maks			Z_min	d₀
D F8 Standard RC2051	D F8 Lysbelastning RC2051-Q	D F8 Tung belastning RC2051-Z	D H9	L^+0.2	L1	RMaks	<10MPa	<20MPA	<40mpa	Z_min	d₀
-	5 ~ 15.9	-	D+4.5	3. 1.	2.8	0.3	0.3	0.2	0. 15	3	1.8
5 ~ 15.9	16 ~ 38.9	-	D+6.3	4.0	3.7	0.4	0.4	0.25	0. 15	4	2.65
16 ~ 38.9	39 ~ 107.9	5 ~ 15.9	D+8.2	5.2	4.7	0.4	0.4	0.25	0.2	5	3.55
39 ~ 107.9	108 ~ 670,9	16 ~ 38.9	D+11,7	7.6	7. 1	0.5	0.5	0.3	0.2	7	5.30
108 ~ 670,9	671 ～ 999	39 ~ 107.9	D+15,5	9.6	8.9	0.6	0.6	0.35	0.25	10	7.00
671 ～ 999	1000 ~ 1599	108 ~ 670,9	D+19.4	12. 1	11.3	0.7	0.7	0.5	0.3	12	8.60
1000 ~ 1599	≥1600	671 ～ 999	D +22	14.8	13.5	0.8	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+26	17.8	16.3	1.0	1.0	0.7	0.6	20	12.0

Merk: 1. For akseldiameter ≤30mm anbefales det å bruke åpen spor. Lysbelastningstype er enklere å installere i lukket spor.

2. Det anbefales at overflatens hardhet i den roterende akselen er HRC> 58.

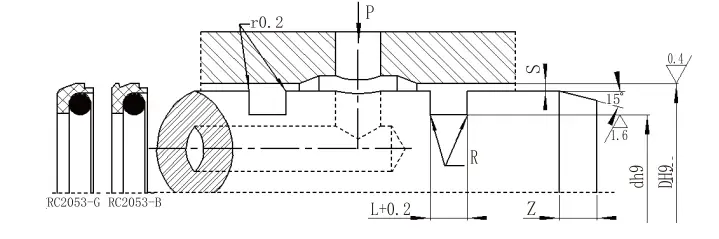

RC2053

Blenderåpning D H9	Groove Diameter D H9	Sporbredde L+0.2	Tetningshøyde L1	Avrundede hjørner RMaks	Radial klaring s			Avkall Zmin	O-ring tråddiameter D0
Blenderåpning D H9	Groove Diameter D H9	Sporbredde L+0.2	Tetningshøyde L1	Avrundede hjørner RMaks	<10MPa	<20MPA	<40mpa	Avkall Zmin	O-ring tråddiameter D0
8 ~ 12	D-4.5	3.1	2.8	0.3	0.3	0.2	0.15	3	1.8
13 ~ 24	D-6.3	4	3.7	0.4	0.4	0.25	0.15	4	2.65
25 ~ 51	D-8.2	5.2	4.7	0.4	0.4	0.25	0.2	5	3.55
52 ~ 127	D-11.7	7.6	7.1	0.5	0.5	0.3	0.2	7	5.30
128 ~ 500	D-15.5	9.6	8.9	0.6	0.6	0.35	0.25	10	7.00
501 ~ 1600	D-19.4	12.1	11.3	0.7	0.7	0.5	0.3	12	8.6

Merk: 1. For akseldiameter ≤ 30 mm anbefales åpen spor.

RC2052

Akseldiameterområde D F8	Groove Diameter D H9	Sporbredde L^+0.2	Radial klaring s_Maks		Avrundede hjørner R_Maks	Avkall Z_min
Akseldiameterområde D F8	Groove Diameter D H9	Sporbredde L^+0.2	0 ~ 10mpa	10 ~ 20mpa	Avrundede hjørner R_Maks	Avkall Z_min
6 ~ 18	D+4.9	2.2	0.15	0.1	0.4	2
19 ~ 37	D+7.5	3.2	0.2	0.15	0.6	3
38 ~ 199	D+11.0	4.2	0.25	0.2	1.0	4
200 ~ 255	D+15,5	6.3	0.3	0.25	1.3	5
256 ~ 649	D+21.0	8.1	0.3	0.25	1.8	7
650 ~ 1500	D+28.0	9.5	0.45	0.3	2.0	8

Merk: 1. For akseldiameter ≤ 30 mm anbefales åpen spor.

2. For trykk> 30 MPa bruker tetningsrotområdet H8/F8 -toleranse.

RC2054

Blenderåpning D H9	Groove Diameter D H9	Sporbredde L^+0.2	Radial klaring s_Maks		Avrundede hjørner R_Maks	Avkall Z_min
Blenderåpning D H9	Groove Diameter D H9	Sporbredde L^+0.2	0 ~ 10mpa	10 ~ 20mpa	Avrundede hjørner R_Maks	Avkall Z_min
8 ~ 39	D-4.9	2.2	0.15	0.1	0.4	2
40 ~ 79	D-7.5	3.2	0.2	0.15	0.6	3
80 ~ 132	D-11.0	4.2	0.25	0.2	1.0	4
133 ~ 329	D-15.5	6.3	0.3	0.25	1.3	5
330 ~ 669	D-21.0	8.1	0.3	0.25	1.8	7
670 ~ 1500	D-28.0	9.5	0.45	0.3	2.0	8

Gjeldende arbeidsforhold for roterende tetninger med høyt trykk:

Profil	Modell	Trykk (MPA)	Temperatur (℃)	Referansehastighet (m/s)	Referanse PV -verdi Mpa.m/s	Media

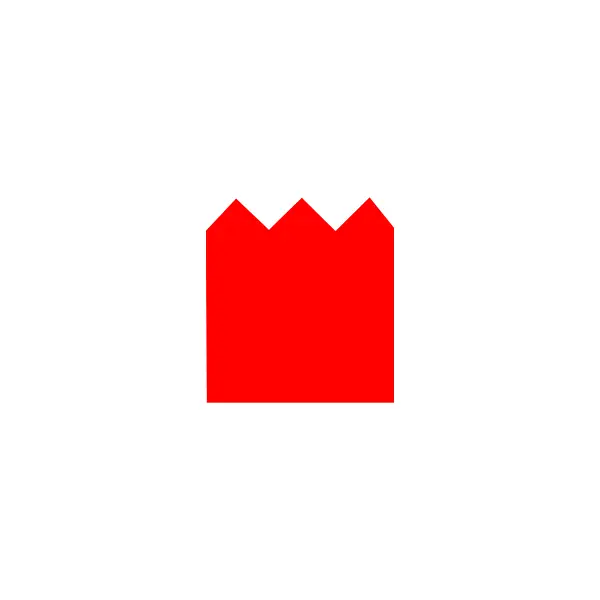

	RC2051-B	≤70 (standard)	-35 ~+100 (matchende o-ring NBR)	<2	≤5	Hydraulisk olje, emulsjon, vann, gass, etc. Hydraulisk olje, emulsjon, vann, gass, etc.
	RC2051-B	≤30 (høy hastighet)	-20 ~+200 (matchende O-ring FKM)	<6	≤5
	RC051-G	≤70 (standard)	-35 ~+100 (matchende o-ring NBR)	<2	≤5	Hydraulisk olje, emulsjon, vann, gass, etc. Hydraulisk olje, emulsjon, vann, gass, etc.
	RC051-G	≤30 (høy hastighet)	-20 ~+200 (matchende O-ring FKM)	<6	≤5
	RC2053-B	≤70 (standard)	-35 ~+100 (matchende o-ring NBR)	<2	≤5	Hydraulisk olje, emulsjon, vann, gass, etc. Hydraulisk olje, emulsjon, vann, gass, etc.
	RC2053-B	≤30 (høy hastighet)	-20 ~+200 (matchende O-ring FKM)	<6	≤5
	RC2053-G	≤70 (standard)	-35 ~+100 (matchende o-ring NBR)	<2	≤5	Hydraulisk olje, emulsjon, vann, gass, etc. Hydraulisk olje, emulsjon, vann, gass, etc.
	RC2053-G	≤30 (høy hastighet)	-20 ~+200 (matchende O-ring FKM)	<6	≤5
	RC2052	≤40	-35 ~+100 (matchende o-ring NBR)	≤2	≤2,5	Hydraulisk olje, emulsjon, vann, gass, etc. Hydraulisk olje, emulsjon, vann, gass, etc.
	RC2052	≤40	-20 ~+200 (matchende O-ring FKM)	≤2	≤2,5
	RCX17	≤20	-35 ~+100	≤0,5	-	Hydraulisk olje, emulsjon, vann, gass, etc.
	RC2054	≤40	-35 ~+100 (matchende o-ring NBR)	≤2	-	Hydraulisk olje, emulsjon, vann, gass, etc. Hydraulisk olje, emulsjon, vann, gass, etc.
	RC2054	≤40	-20 ~+200 (matchende O-ring FKM)	≤2	-
	RCX18	≤20	-35 ~+100	≤0,5	-	Hydraulisk olje, emulsjon, vann, gass, etc.
	Rdi	<36	-35 ~+100	<0,5	-	Hydraulisk olje, emulsjon, vann, gass, etc.
	Rda	<36	-35 ~+100	<0,5	-	Hydraulisk olje, emulsjon, vann, gass, etc.
	RCS-A	0.5	-35 ~+200	40	≤6	Olje, vann, gass osv.
	RCS-B	2	-35 ~+200	20	≤1	Olje, vann, gass osv.
	RCS-C	1	-35 ~+200	20	≤6	Olje, vann, gass osv.
	RCS-D	2	-35 ~+100	20	≤6	Olje, vann, gass osv.
	RC2057-A	0.5	-35 ~+200	30	≤6	Nesten alle medier
	RC2057-B	2	-35 ~+200	20	≤6	Nesten alle medier
	RC2065	1	-35 ~+200	6	≤1	Hydraulisk olje, emulsjon, vann, fett osv.
