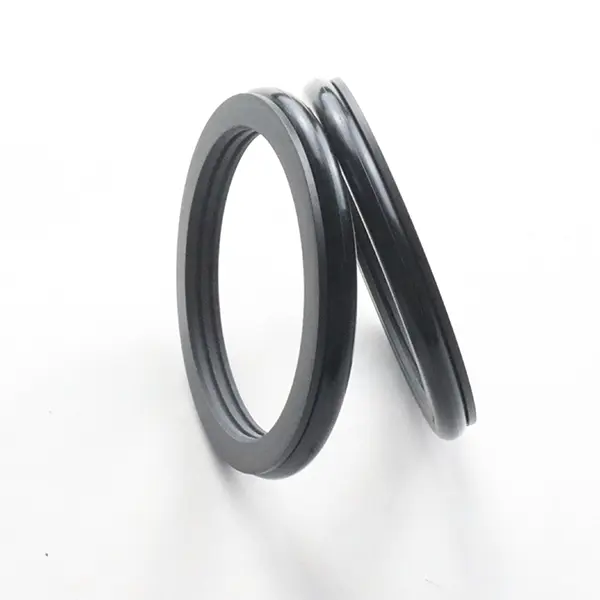

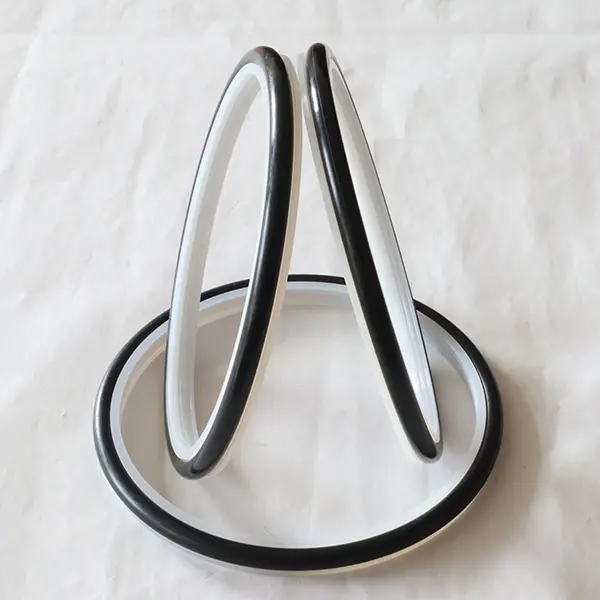

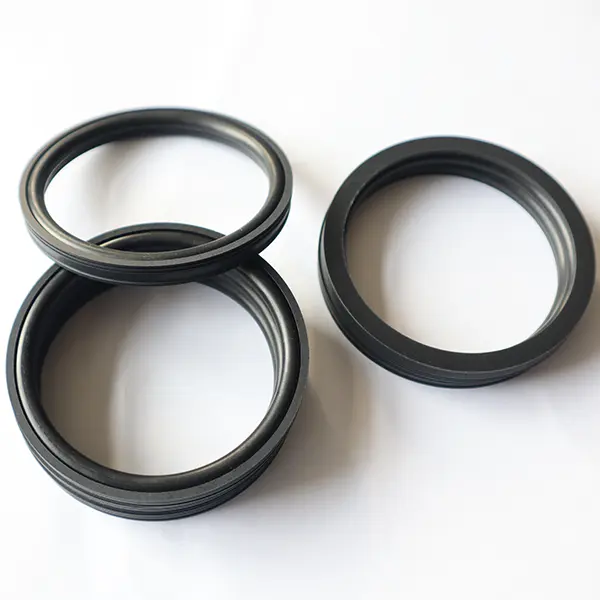

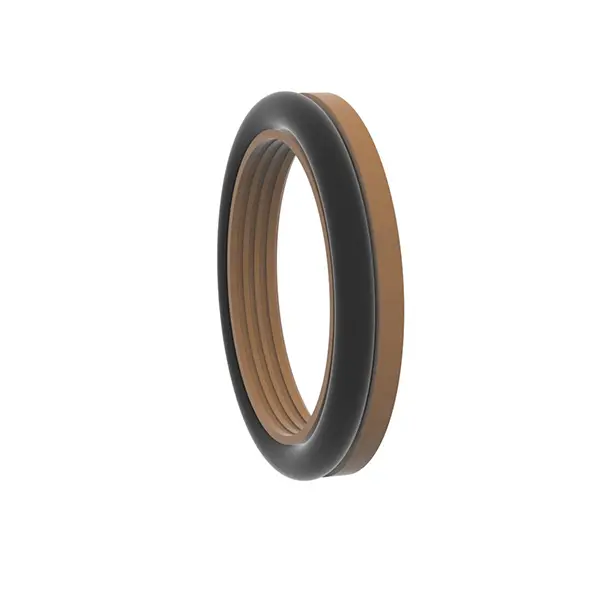

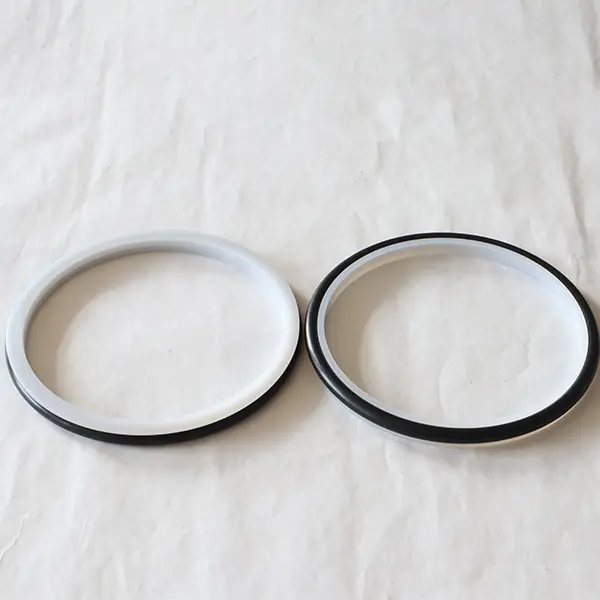

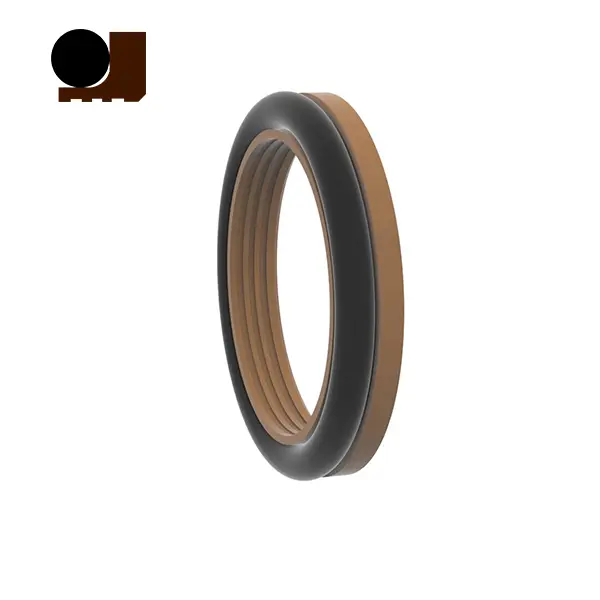

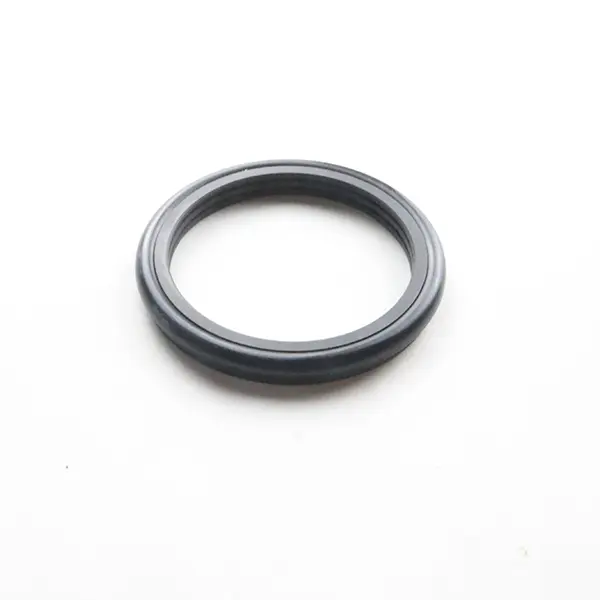

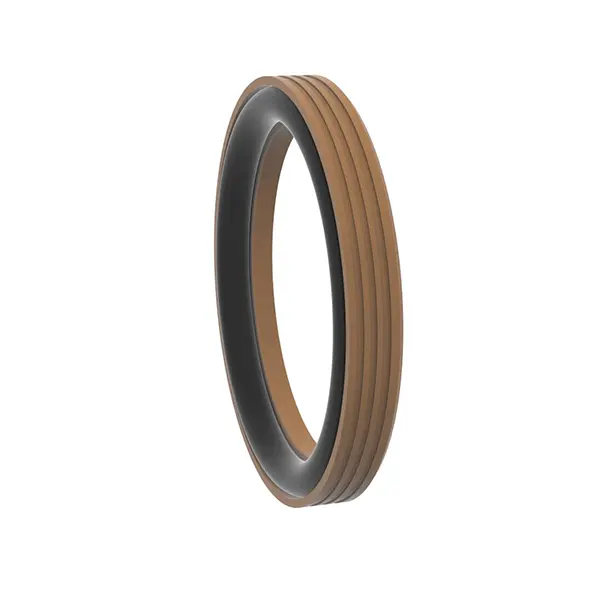

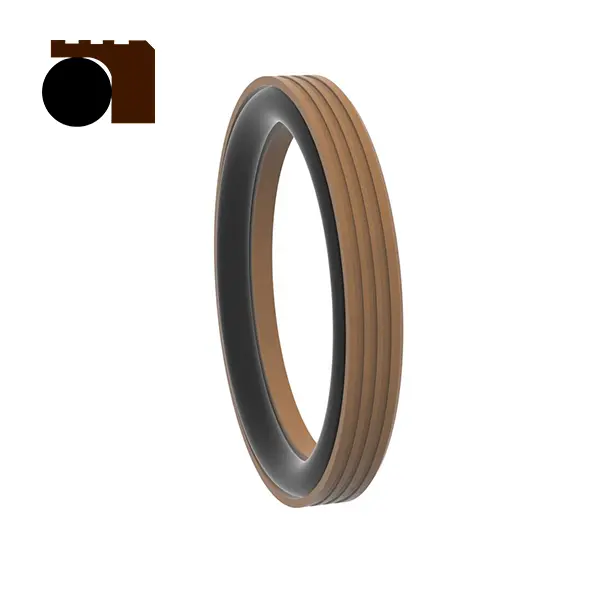

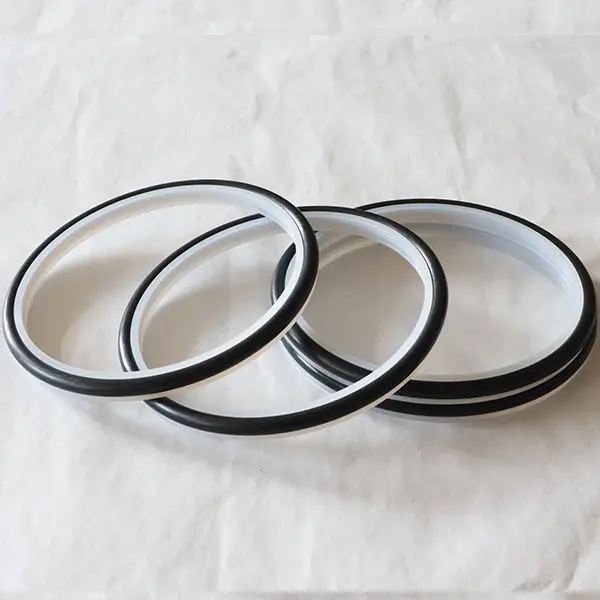

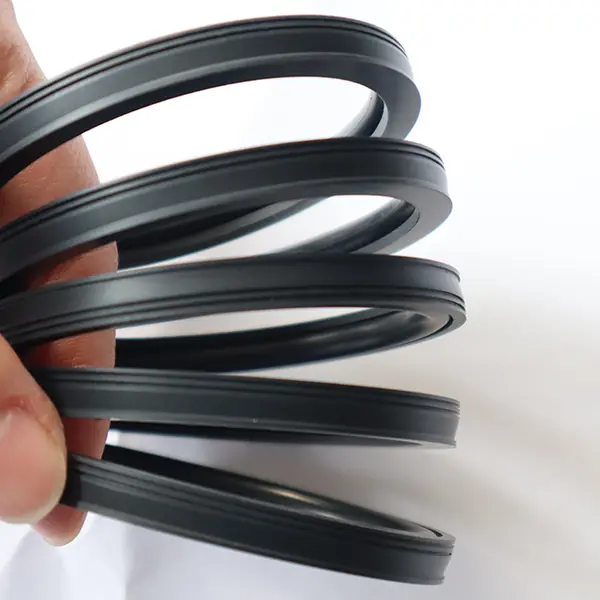

Ruichen Seals roterende tetninger for sementoppslemming er laget av høyytelses ingeniørvirkende tette tetningsringer og O-formede gummieringer. De er egnet for tøffe arbeidsforhold som stempelpumper, gjørmepumper, skruebor, borerigger, oljeutforskningsutstyr og betongblandingsplanter. De er delt inn i to modeller: RC2061 og RC2062.
Både RC2061 og RC2062 er egnet for enveis forsegling av hydrauliske frem- og omsettelige og roterende bevegelser. De har kjennetegnene på lang levetid, lav friksjon, god tetning, lite konstruksjonsrom og enkel installasjon, bruk og vedlikehold. Den spesielle tetningslip- og tykkelsesoptimaliseringsdesignet har god tetningseffekt selv i ondartede medier som sementoppslemming. Når vi brukes til å forsegle slammedia, anbefaler vi fettsmøring mellom to (eller flere) tetninger.
Produktfunksjoner og applikasjoner:
Produktfunksjoner:
Lang levetid: Kombinasjon av høyfunksjonsteknisk plast og gummi, sterk holdbarhet.
Lav friksjon: Optimalisert design reduserer løpende motstand og forbedrer effektiviteten.
Utmerket forsegling: Spesiell tetningslipdesign, egnet for ondartede medier som sementoppslemming.
Kompakt struktur: Liten plassdesign, enkel installasjon og vedlikehold.
Gjelder for tøffe arbeidsforhold: Designet for medier som gjørme og sementoppslemming, med stabil ytelse.
Applikasjonsscenarier:
Oljeutforskningsutstyr som stempelpumper, gjørmepumper, skruebor, borerigger, etc.
Byggemaskiner og utstyr som betongblandingsstasjoner.
Andre hydrauliske gjengjeldende og roterende seler som krever slitasje og motstand mot ondartede medier.
Tekniske fordeler:
Spesiell optimalisering av leppe og tykkelse for å tilpasse seg ekstreme arbeidsforhold.
Enkel installasjon, lave vedlikeholdskostnader og lang levetid.
Gjelder for tøffe miljøer med høy slitasje og høy forurensning.
Bruksforslag:
Når det brukes til gjørme medier, anbefales det å smør og smøre mellom to (eller flere) tetninger for å forlenge selenes levetid.

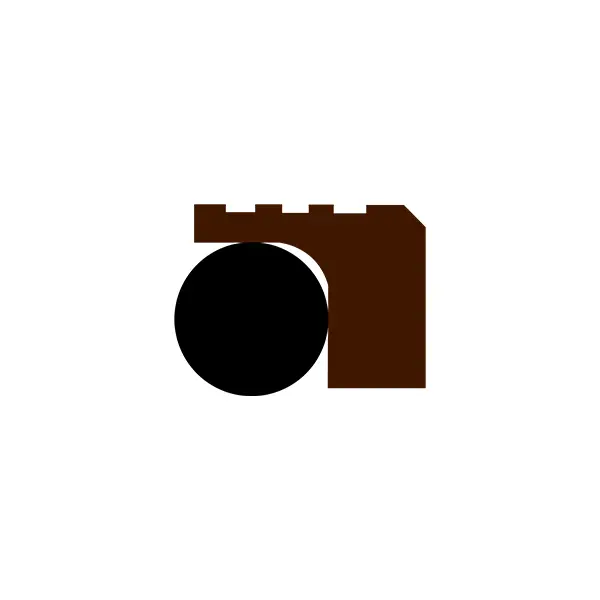

RC2061
Gjeldende arbeidsbetingelser (grenseverdier skal ikke vises samtidig)
| Trykk (MPA) | Temperatur (℃) | Fart (m/s) | Medium | |
| Gjengjeldende bevegelse | Rotasjonsbevegelse | |||
| ≤ 100 | -35 ~+100 (matchende o-ring NBR) | ≤6 | ≤2 | Hydraulisk olje, emulsjon, vann, gjørme, råolje, etc. |
| -20 ~+200 (matchende O-ring FKM) | ||||
Materiell valg
1. De matchende O-ringmaterialene kan velges: R01 Nitrilgummi (NBR), R02 Fluorubber (FKM), etc.
2. Tetningsringmateriale: Standard materiale PTFE4, andre valgfrie materialer PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Bestillingseksempel

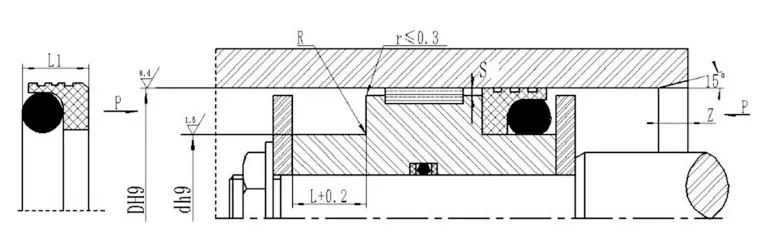

Ordermodell RC2061-80*91.7*7.6-PTFE4-R01 Modellaksel Diameter*Groove Diameter*Groove Width-Material Code
Spesifikasjoner (hvilken som helst størrelse innenfor parameterområdet er tilgjengelig)

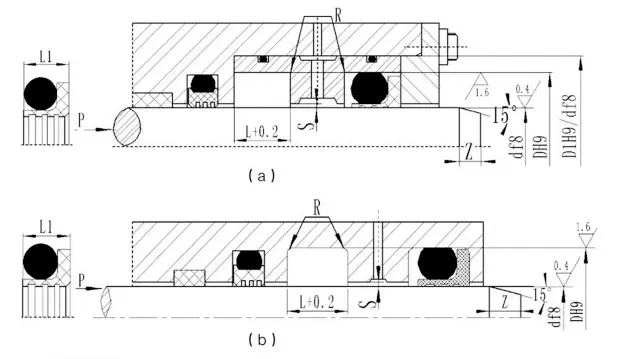

| Akseldiameterområde Standard D F8 RC2061 | Akseldiameterområde Tung type D F8 RC2061-Z | Groove Diameter D H9 | Sporbredde L+0.2 | Tetningsbredde L1 | Runde hjørner RMaks | Radial clearance sMaks | Avkall Zmin | O-ring tråddiameter | ||
| <10MPa | <20MPA | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Merk: 1. For akseldiameter ≤30mm anbefales åpen spor.
2. For roterende tetning anbefales overflatens hardhet i rotasjonsakselen å være HRC ≥58.
3. For trykk større enn 30MPa anbefales H8/F8 for ekstruderingsgap.

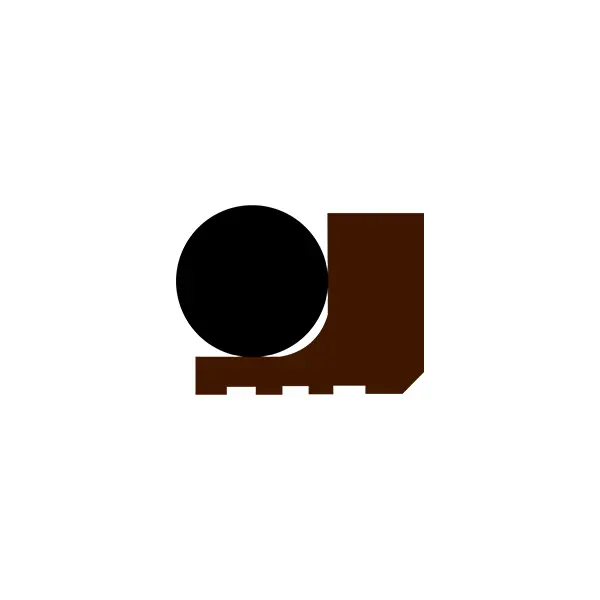

RC2062 Gjeldende arbeidsbetingelser (grenseverdier skal ikke vises samtidig)
| Trykk (MPA) | Temperatur (℃) | Fart (m/s) | Medium | |
| Gjengjeldende bevegelse | Rotasjonsbevegelse | |||
| ≤ 100 | -35 ~+100 (matchende o-ring NBR) | ≤6 | ≤2 | Hydraulisk olje, emulsjon, vann, gjørme, råolje, etc. |
| -20 ~+200 (matchende O-ring FKM) | ||||
Materiell valg
1. De matchende O-ringmaterialene kan velges: R01 Nitrilgummi (NBR), R02 Fluorubber (FKM), etc.
2. Tetningsringmateriale: Standard materiale PTFE4, andre valgfrie materialer PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Bestillingseksempel
Ordermodell RC2062-80*68.3*7.6-PTFE4-R01 Modell-sylindret diameter*Groove Diameter*Groove Width-Material Code
Spesifikasjoner (hvilken som helst størrelse innenfor parameterområdet er tilgjengelig)
| Blenderåpning Standardtype D H9 RC2062 | Blenderåpning Tung type D H9 RC2062-Z | Groove Diameter D H9 | Sporbredde L+0.2 | Tetningsbredde L1 | Runde hjørner rMaks | Radial klaring sMaks | Avkall Zmin | O-ring tråddiameter | ||
| <10MPa | <20MPA | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Merk: 1. For sylinderdiameter ≤ 30mm anbefales det å bruke åpen spor.
2. For trykk større enn 30MPa anbefales det å bruke H8/F8 for ekstruderingsgap.
