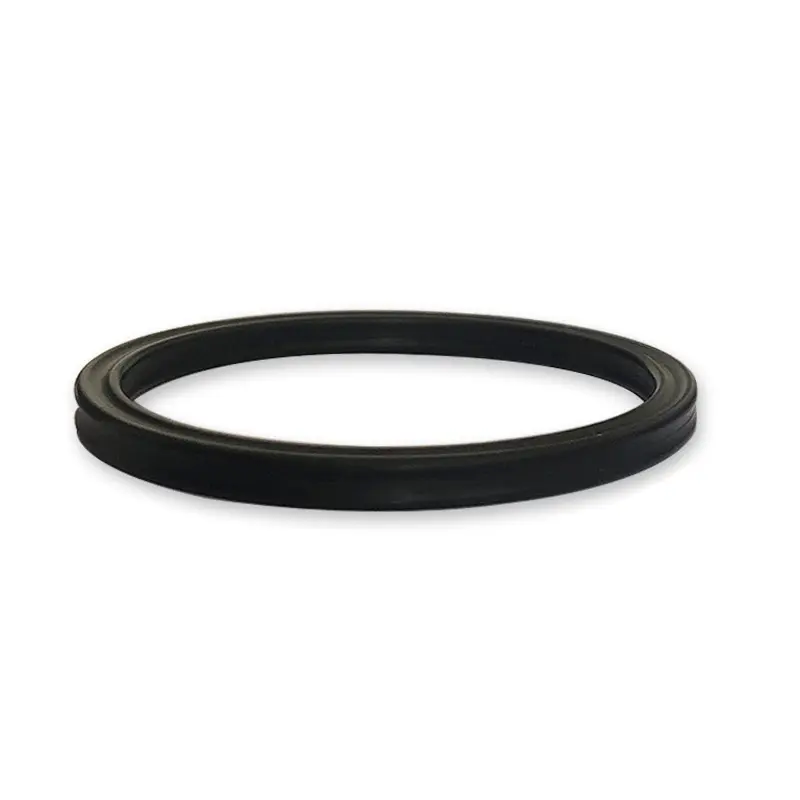

Stjerneformet tetningsring

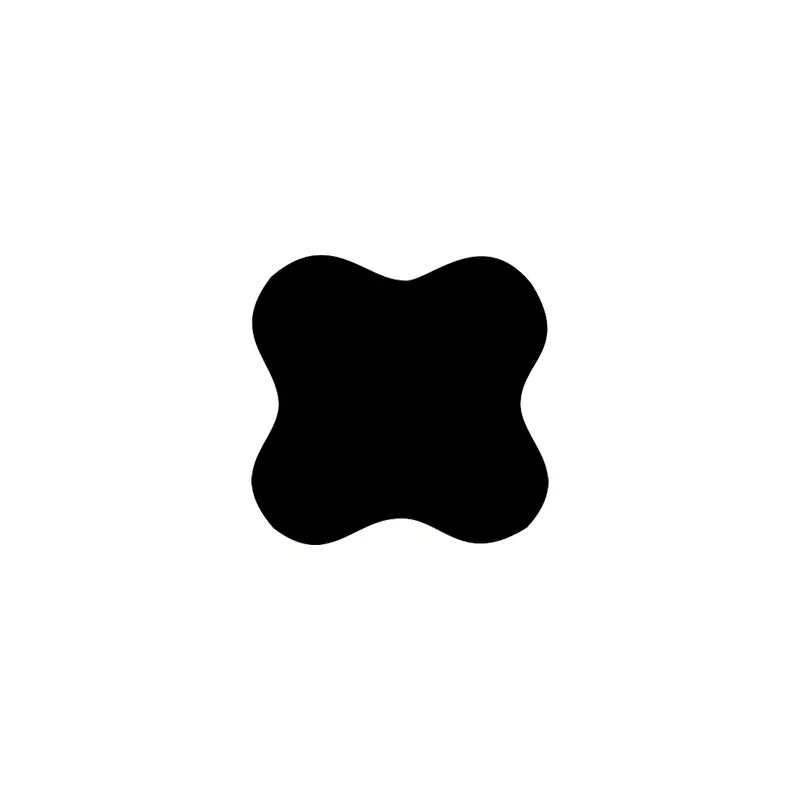

Den stjerneformede tetningsringen er en fire-LIP-tetning med en X-lignende form, så den kalles også en X-ring. Det er en forbedring og forbedring på grunnlag av O-ringen. Dets tverrsnittsdimensjoner er de samme som for O-ringen til den amerikanske AS568A-standarden, og den kan i utgangspunktet erstatte bruken av O-ringen.

Sammenlignet med O-ringen, danner den stjerneformede tetningsringen et smøringshulrom mellom tetningsleppene, som har en mindre friksjonsmotstand og en liten startmotstand. Fordi flashkanten er plassert i den konkave delen av tverrsnittet, er tetningseffekten bedre. Det ikke-sirkulære tverrsnittet unngår effektivt det rullende fenomenet under frem- og tilbakegående bevegelse.

Applikasjonsområdet for den stjerneformede tetningsringen er veldig bred. Velg riktig materiale i henhold til temperatur, trykk og medium. For å få den stjerneformede tetningsringen tilpasning til den gitte applikasjonen, bør de gjensidige begrensningene mellom alle arbeidsparametere vurderes. Når du bestemmer påføringsområdet, må topptemperatur, kontinuerlig arbeidstemperatur og driftssyklus vurderes. Ved roterende anledninger må også temperaturøkningen forårsaket av friksjonsvarme vurderes.

Denne X-formede tetningsringen er et selvstrammende tetningselement. Tetningskraften i starttilstanden avhenger av kompresjonsmengden og hardheten til materialet. Når systemtrykket øker, vil kompresjonsdeformasjonen av tetningsringen øke, og den totale tetningskraften vil øke, og danne en pålitelig tetning.

Produktfunksjoner og applikasjoner:

Utvalg av stjerneformet tetningsring

Statisk tetning eller gjengjeldende lineær bevegelse

(1) Hullforsegling: Den indre diameteren til den stjerneformede tetningsringen skal være kompatibel med sporet, eller mindre enn ca. 2% av sporens bunndiameter. Fordi pre-kompresjonskraften generert av pre-kompresjon effektivt kan forhindre at tetningsringen vrir seg og ruller.

(2) Akselling: Den indre diameteren til den stjerneformede tetningsringen skal være lik eller litt større enn den ytre diameteren på akselen, som kan kontrolleres innen 1%. Tetningsringen vil være lettere å installere og ha en lengre levetid.

Rotasjonsforsegling

Den indre diameteren til den stjerneformede ringen er omtrent 2 ~ 5% større enn diameteren på akselen den forsegler. Fordi tetningsringen vil generere friksjon og varme når den brukes i rotasjon, og elastomeren vil krympe etter oppvarming (Joule -oppvarmingseffekt). For å sikre smøring og pålitelig drift av tetningsringen, må en stjerneformet ring med større indre diameter enn akseldiameteren velges. Generelt kan en tetningsring med et mindre tverrsnitt oppfylle behovene til statisk tetning, og omvendt bør en tetningsring med et større tverrsnitt brukes for å oppfylle kravene til dynamisk tetning. Når det gjelder høyt trykk eller stort ekstruderingsgap, må et gummimateriale med høyere hardhet velges. Den beste måten er å legge til en PTFE -ryggring for å forhindre skader fra ekstrudering av høyt trykk.

Materiale

Materialet er vanligvis Shaw A70 Nitril Gummi NBR. Andre materialer kan referere til materialene som brukes til O-ringer.

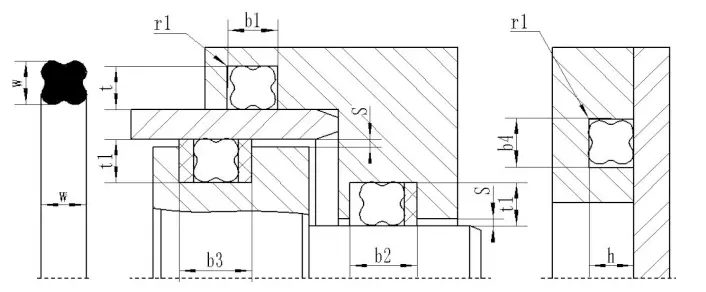

Star Ring anbefalte Groove Design

Stjerneformet tetningsring-x-ring (American Standard AS568A)

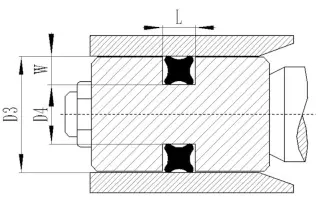

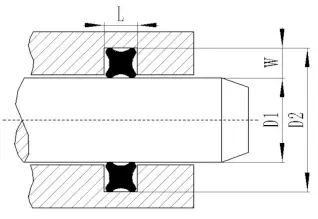

Stempelstangforsegling (for skaft)					Stempelforsegling (hull)
Produktmodell	Spesifikasjoner og dimensjoner		Stangforseglinger			Stempelforsegling		Sporbredde
	Indre diameter dn	Tverrsnittsdiameter CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
