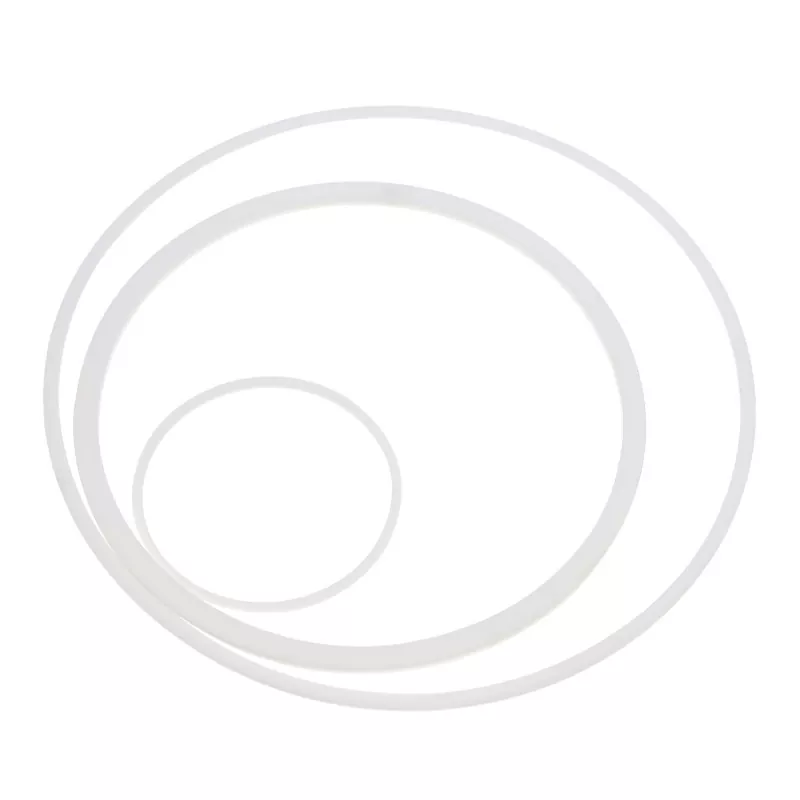

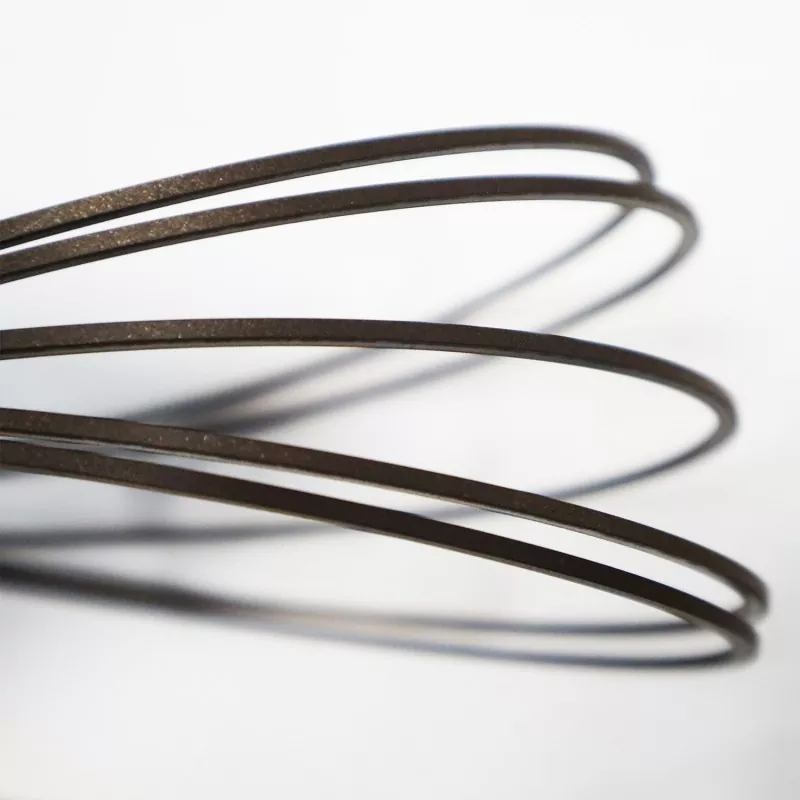

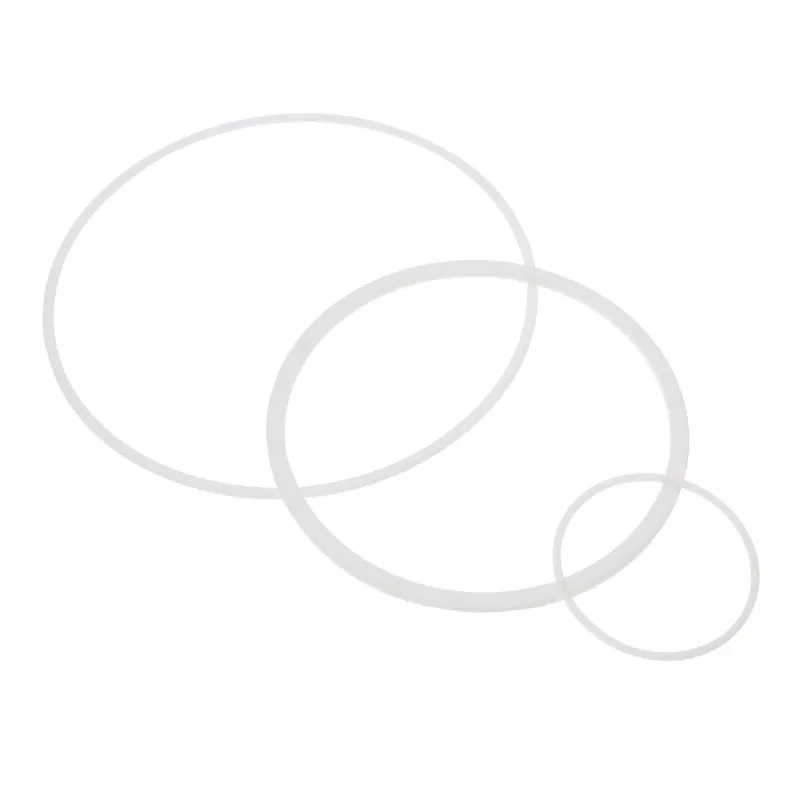

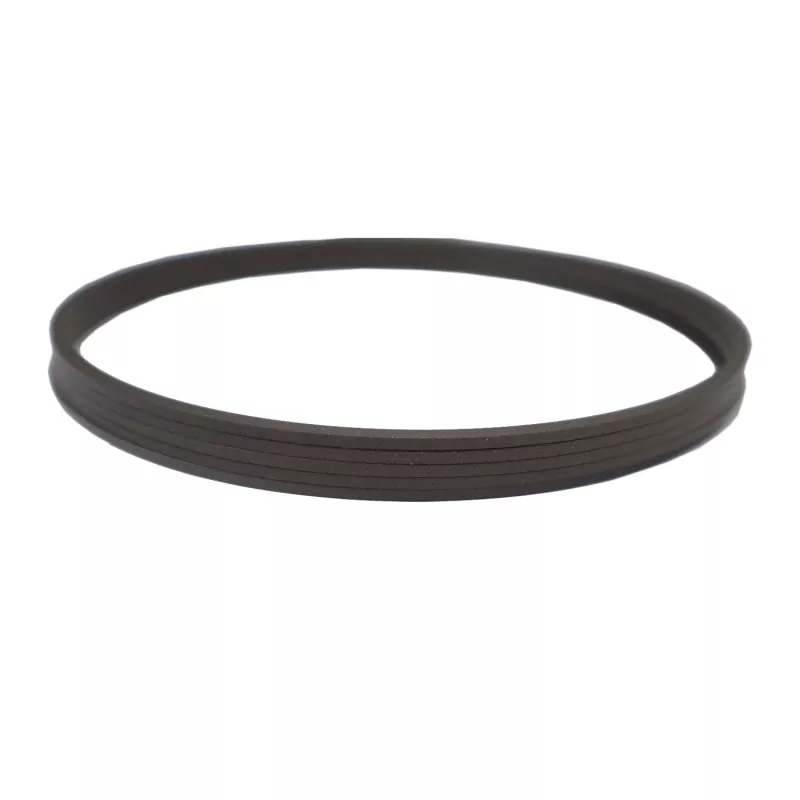

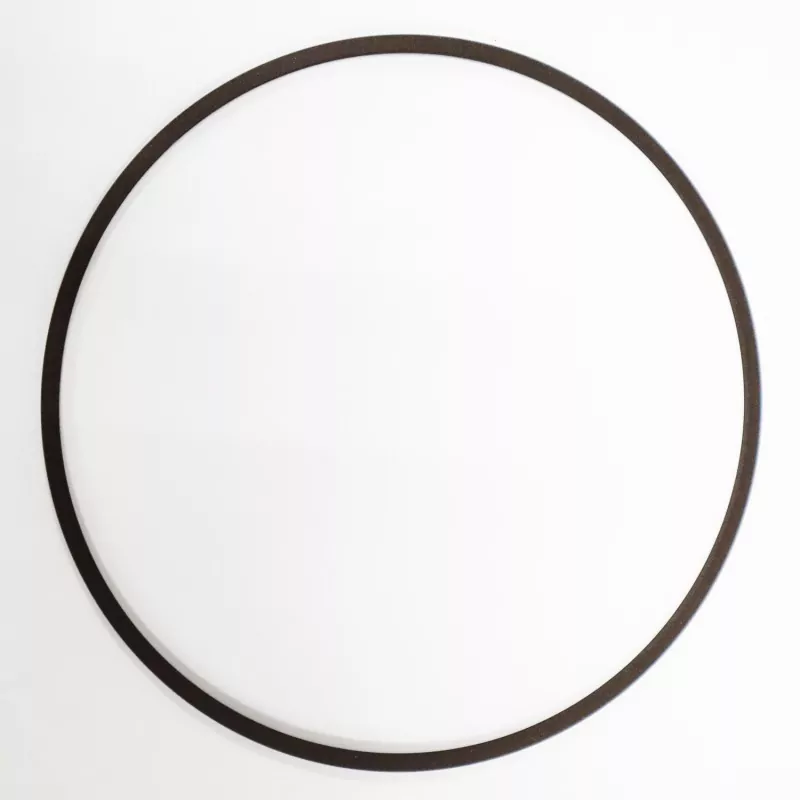

Beholder ring

Holdningsringen brukes i forbindelse med O-ring- eller stjernersingen for å forhindre at tetningsringen blir presset inn i gapet på lavtrykkssiden under trykk. Når trykket fortsetter å øke, blir tetningsringen skadet av "ekstrudering" og ikke klarer å forsegle. Hvis en støttring brukes, kan "ekstrudering" av tetningsringen forhindres. Derfor er holderingen et supplement til tetningsringen. Det er ikke en sel i seg selv, men det øker arbeidsområdet for tetningsringen.

Holdningsringen brukes i forbindelse med O-ringen for å forhindre at den "ekstruderer", effektivt beskytter O-ringen, øker levetiden og tillater et større tetningsgap, og reduserer dermed behandlingskostnadene.

Produktfunksjoner og applikasjoner:

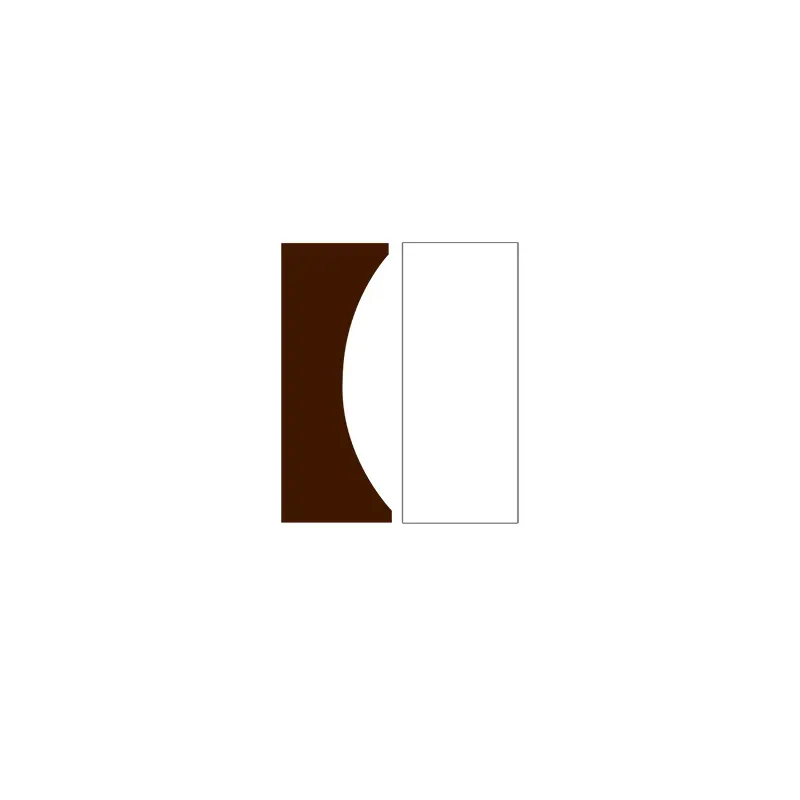

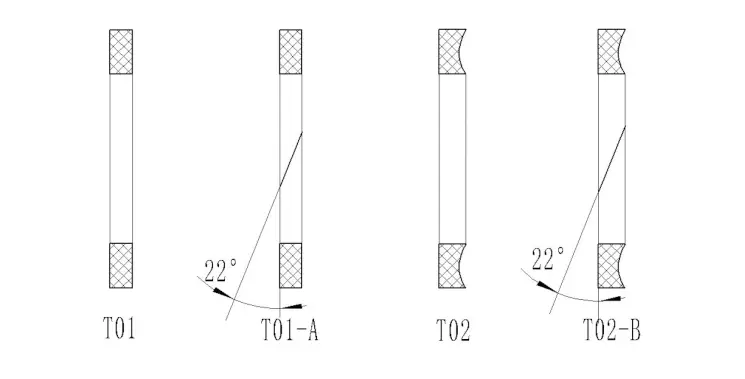

Beholder ringform og strukturtype

Tekniske data

Arbeidstrykk: Statisk tetning kan nå omtrent 200MPa (avhengig av material- og tetningstypen til støttringen), kan gjengjeldende tetning nå omtrent 40MPa. Sving/langsom hastighetsrotasjon kan nå omtrent 15MPa.

Hastighet: gjengjeldelse og rotasjon kan nå omtrent 2 m/s (avhengig av materialet).

Bestillingsstandarder

(1) T01 -serier som holder ringer er sammensatt av indre diameter D1, bredde W og tykkelse T.

Eksempel: T01-00356 D1: 3.56*W: 1.35*T: 1.23

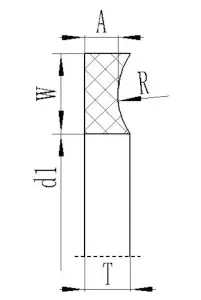

(2) T02 -serier som holder ringer er sammensatt av indre diameter D1, bredde W og tykkelse A og T.

Eksempel: T02-027 D1: 33.78*W: 1.35*A: 1.14*T: 1.24
