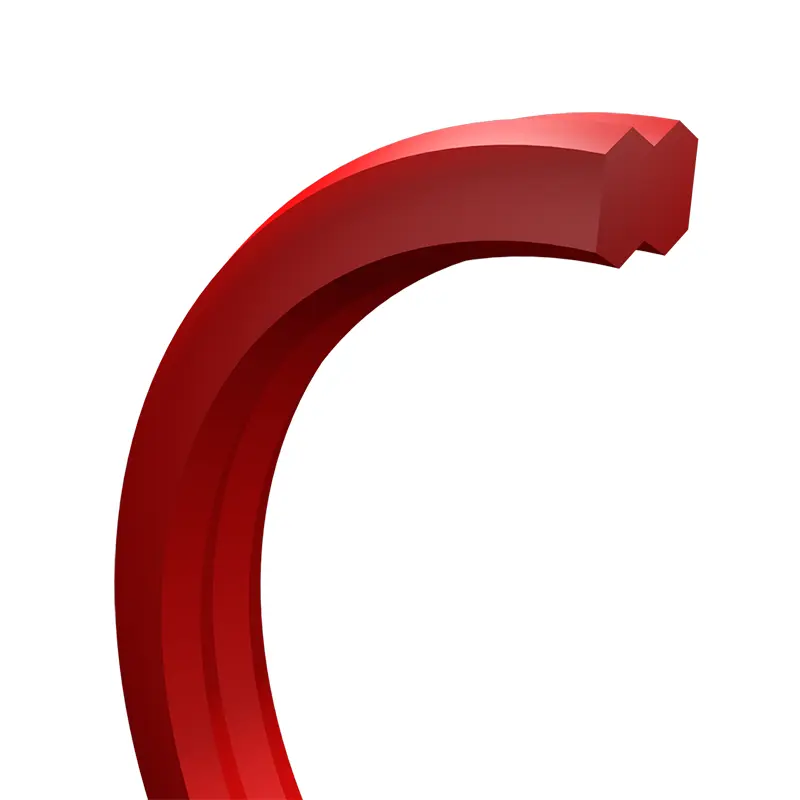

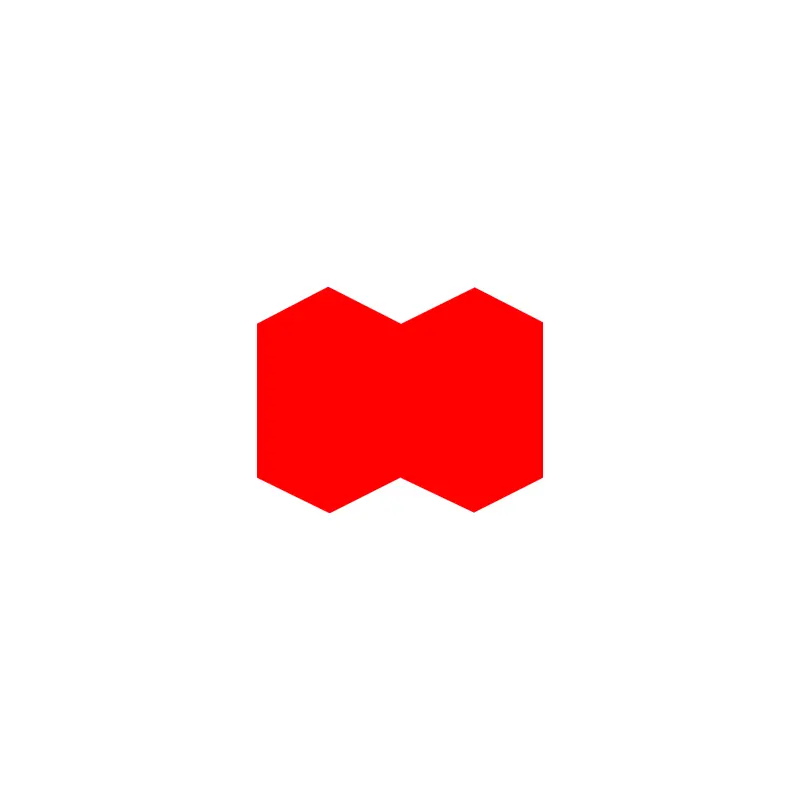

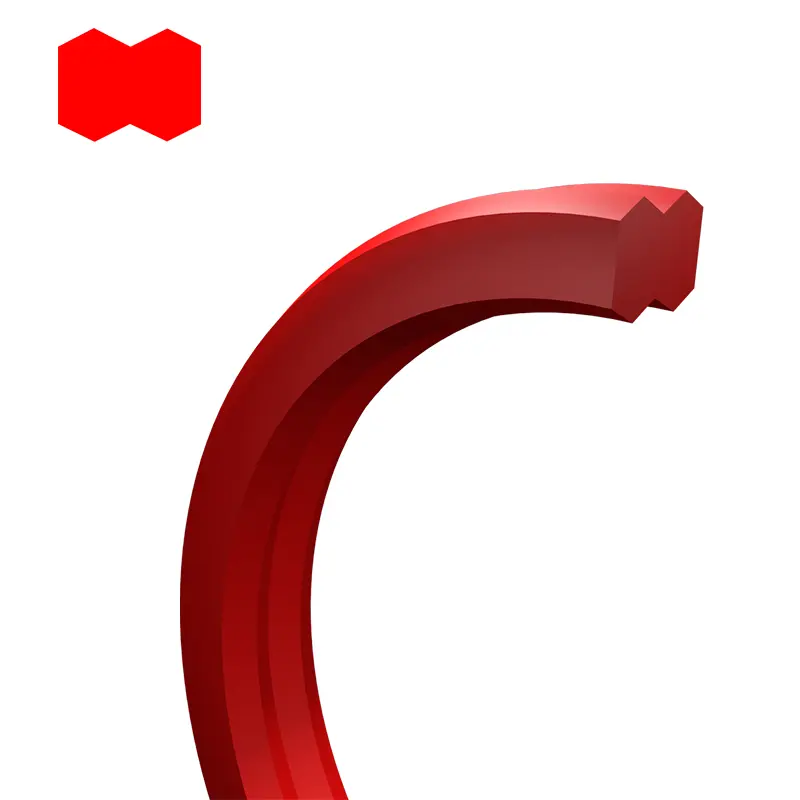

Dumbbell-formet tetningsring

I den nåværende hydrauliske sylinderdesign brukes O-ringer eller O-ring + støttringskombinasjon hovedsakelig som statiske tetninger. Imidlertid har denne tetningsløsningen visse risikoer under montering fordi O-ringen kan være vridd og at holdingsringens plassering ikke er optimal. Denne løsningen viser også ulemper med trykkpulsering og inntrenging av skitt. I dette tilfellet kan hantelformet tetningsring brukes som en ideell erstatning som en statisk hydraulisk tetning av en enkelt original.

Produktfunksjoner og applikasjoner:

Tekniske data

Trykk: Opptil 50MPa.

Temperatur: -35 ℃ ...+110 ℃.

Materiale: Polyuretan.

Installasjonskrav

(1) Installasjonssamferen C er valgt i henhold til verdien av Groove Depth W (mm)

Når w <3; C≥3.

Når w> 3; C≥5.

(2) Overflatefinish

(3) Den hantelformede tetningsringen har ingen lekkasje under følgende testforhold og er veldig motstandsdyktig mot ekstrudering.

(4) Optimalt tetningsgap:

Sylinderboring - H8

Guidehylse - G6

Siden tetningen er veldig motstandsdyktig mot ekstrudering, kan det oppnås et radialt tetningsgap på 0,2 mm.

Ved bruk av lav temperatur, bør avvik fra guidehylsen til sylinderboringen og stempelstangen unngås.

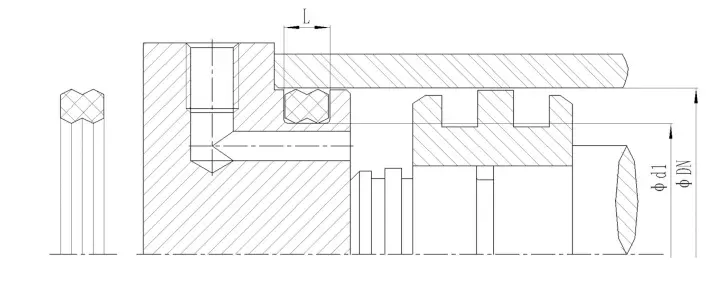

Installasjonsanbefalinger

Fordel

Sammenlignet med O-ringer eller O-ring + beholder ringkombinasjoner, har hantelforseglinger følgende fordeler:

(1) Veldig motstandsdyktig mot vri

(2) Enkelt å installere

(3) Lang levetid

(4) Høyt trykkmotstand

Søknad

Dumbbell Seals brukes ofte i hydrauliske sylindere, for eksempel:

(1) Gaffeltrucker

(2) Hydraulikk for konstruksjonsmaskiner

(3) Industriell hydraulikk

(4) Maskinverktøy

(5) Injeksjonsstøpemaskiner

(6) Hydrauliske presser

(7) Kassettventiler
