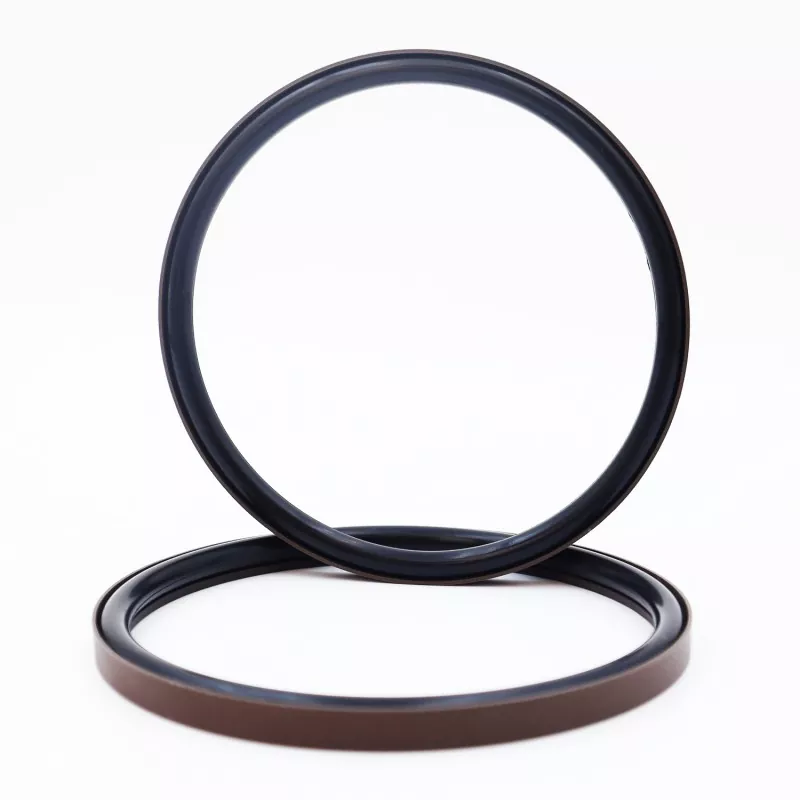

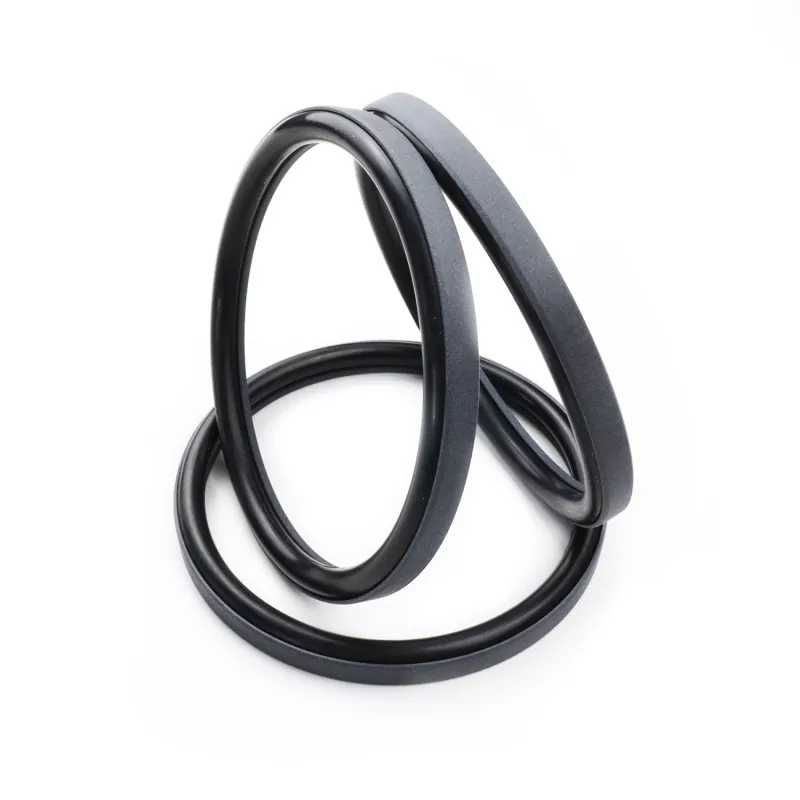

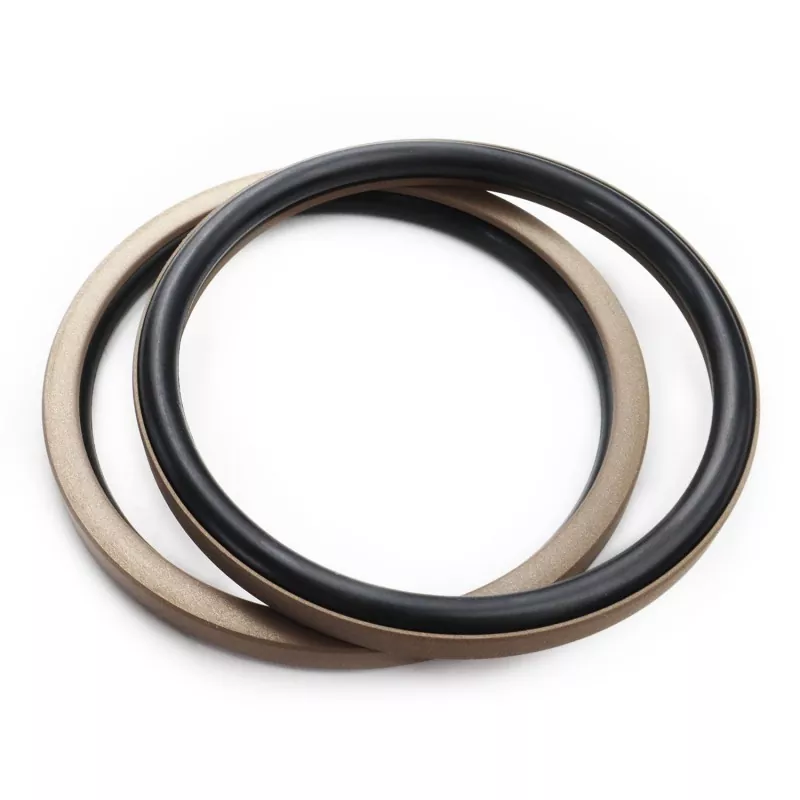

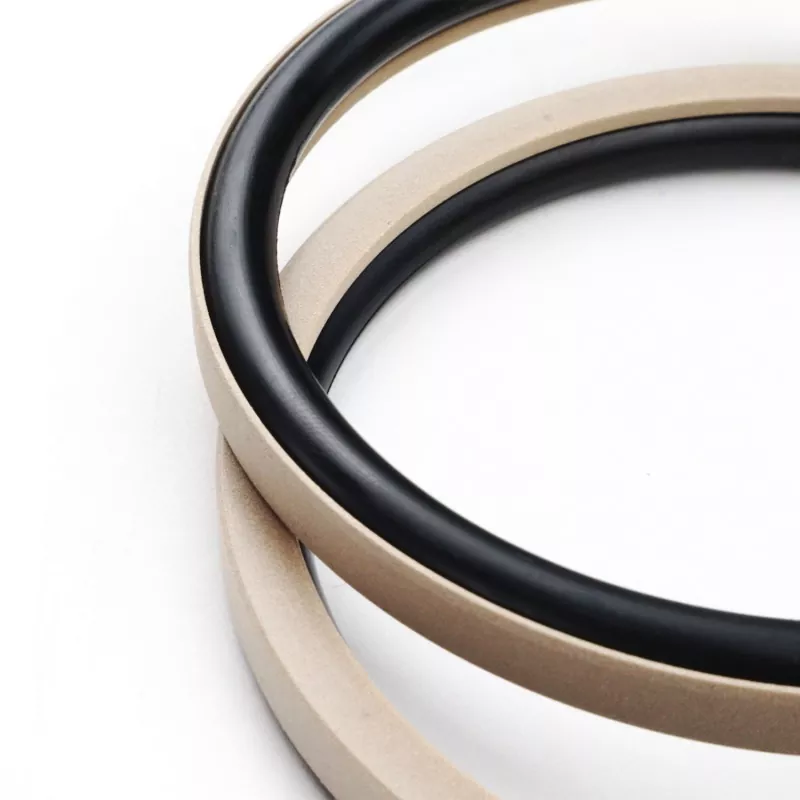

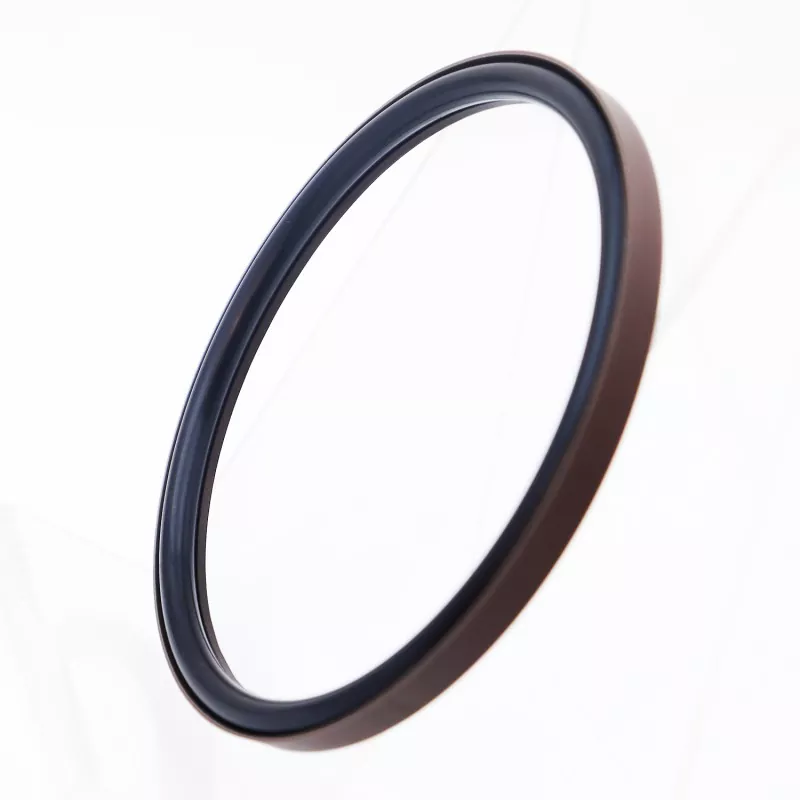

Den rettvinklede kombinerte tetningen for stempel består av en rettvinklet tetningsring laget av PTFE (eller en PTFE-kompositt) og en O-ring av gummi; den er designet for enkeltvirkende tetning i hydrauliske og pneumatiske frem- og tilbakegående applikasjoner. Den er kategorisert i RC51- og RC52-serien basert på den matchende O-ringen (kompatibel med GB1235-standarden). Den rettvinklede tetningsringen har en tynn-leppe-design som tilbyr utmerkede oppfølgingskompensasjonsmuligheter, noe som resulterer i overlegen tetningsytelse.
Produktet tilbyr en lav friksjonskoeffisient og minimal breakout-friksjon. Den sørger for balansert dynamisk og statisk friksjon, fungerer jevnt uten "stick-slip" (rykkende bevegelse), støtter oljefrie smøreforhold og har lang levetid.
Den kompakte strukturen passer til standardspor og muliggjør enkel installasjon og vedlikehold, noe som gjør den til et ideelt tetningsvalg for stempelsammenstillingene til forskjellige hydrauliske sylindre.
1. Egnet for både hydrauliske og pneumatiske applikasjoner;
2. Utmerket tetningsytelse i både høy- og lavtrykksmiljøer;
3. Lav friksjon, minimal utbruddsfriksjon, jevn drift, balansert dynamisk og statisk friksjon, og ingen stick-slip;
4. Lang levetid; egnet for oljefri smøreapplikasjoner;
5. Kompakt design; enkel å installere og vedlikeholde;
Grenseverdier bør ikke forekomme samtidig.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet m/s |
Media |
|
≤70 |
-35 til +100 (med NBR O-ring) |
≤6 |
Mineralbaserte hydraulikkoljer, brannsikre væsker (HFA/HFB), gasser m.m. |
|
-20 til +180 (med FKM O-ring) |
1. Materialer for den medfølgende O-ringen inkluderer: R01 Nitrilgummi (NBR), R02 Fluoroelastomer (FKM), etc.

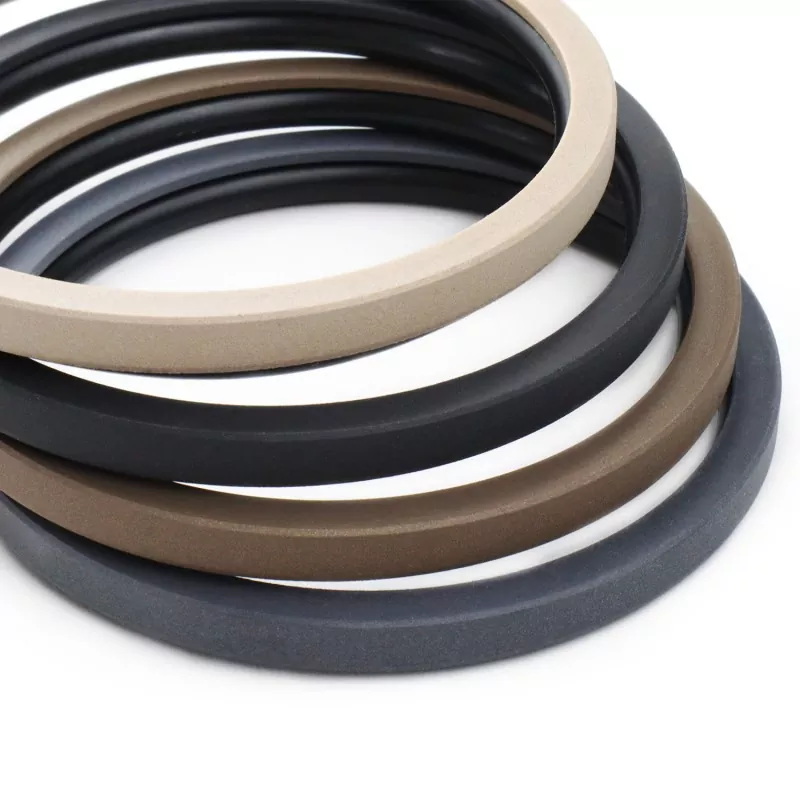

2. Tetningsringmateriale: Standardmateriale PTFE3; andre tilgjengelige alternativer inkluderer PTFE2, PTFE4 og annen høyytelsesplast.
Bestillingsmodell: RC51—80x70x7.6—PTFE3—R01

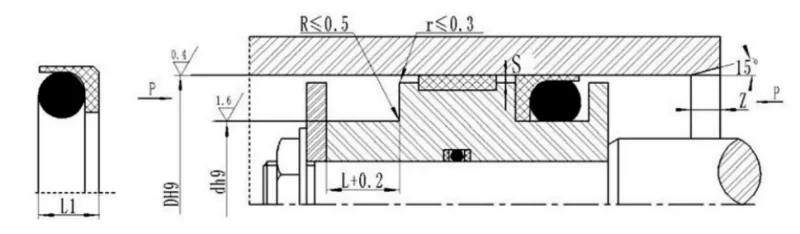

Modell - Sylinderboring x rillediameter x rillebredde | PTFE3: Modifisert PTFE-materialkode | R01: O-ring materialkode
Spesifikasjoner innenfor de angitte områdene er tilgjengelige.
|
Standard modell DH9 RC51 |
Lett last DH9 RC51-Q |
Kraftig DH9 RC51-Z |
Rille diameter d h9 |
Sporbredde L+0,2 |
Forseglingshøyde L1 |
Radiell klaring Smax |
Chamfer Zmin |
O-ring wire diameter gjør |
|
|
<20MPA |
<40MPA |
||||||||
|
8-12 |
12.9~23.9 |
- |
D-3,5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49,9 |
- |
D-5,3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12.9~23.9 |
D-6,8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10,0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13,0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15,9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17,8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Merknader:1. Light-duty-serien er lettere å installere i lukkede spor bredere enn 30 mm.
2. Ta kontakt med selskapet angående installasjon i lukkede spor.
3. For trykk over 40 MPa, bruk en H8/f8-tilpasningstoleranse for tetningsbaseområdet.
