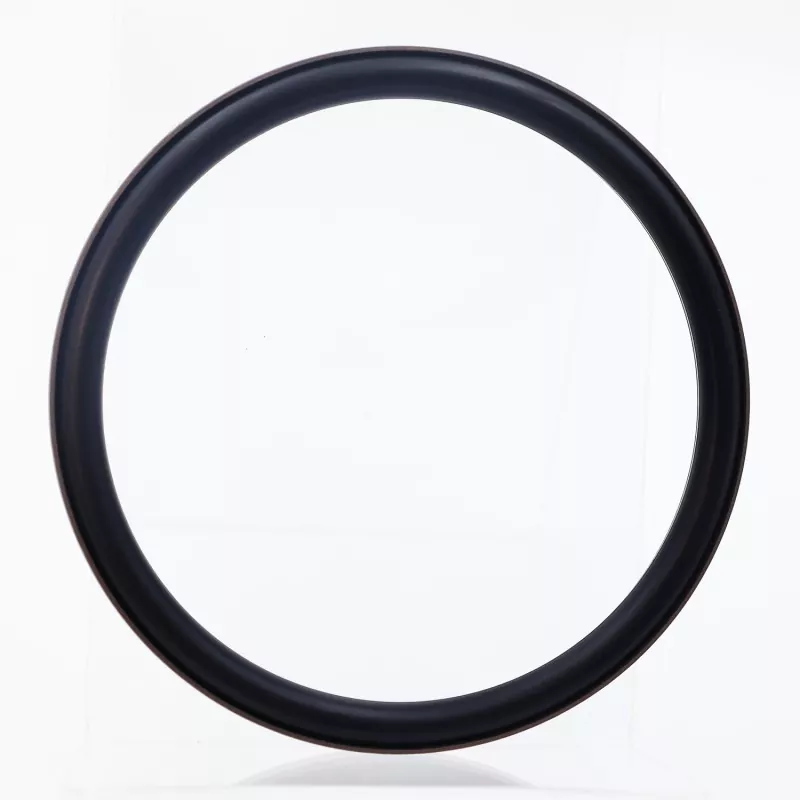

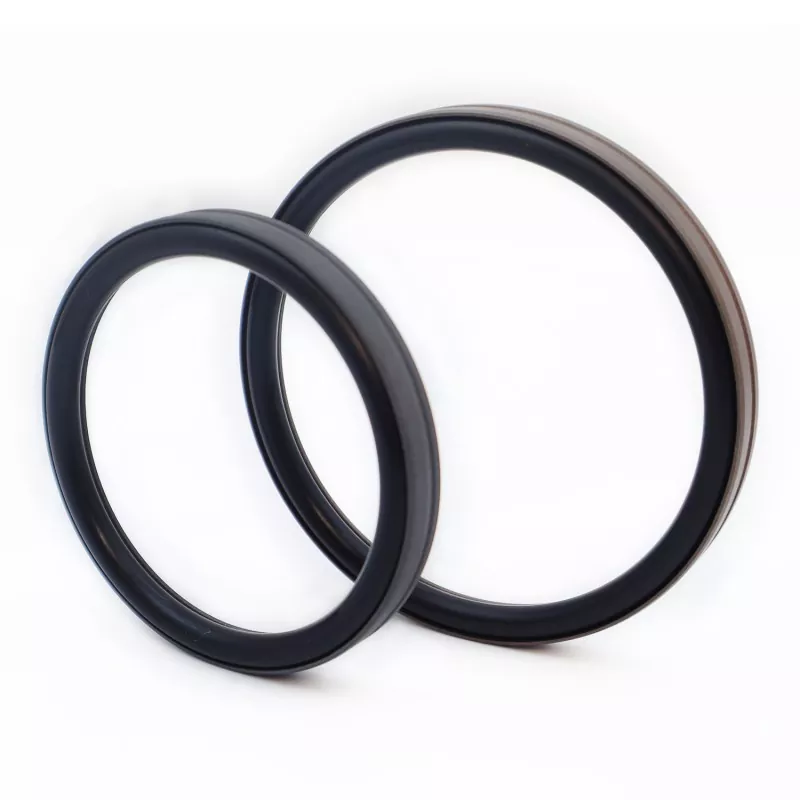

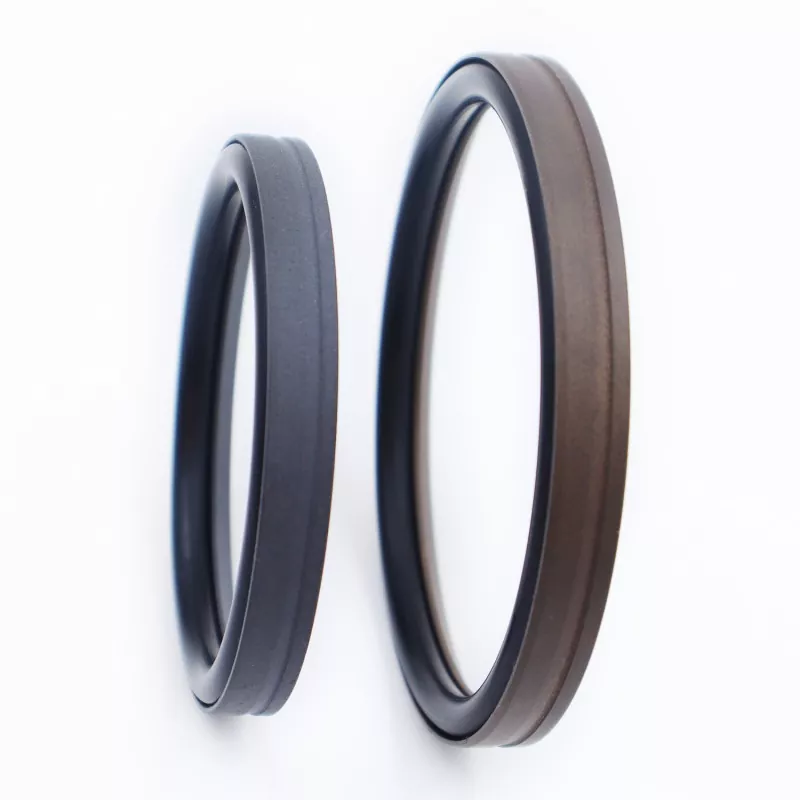

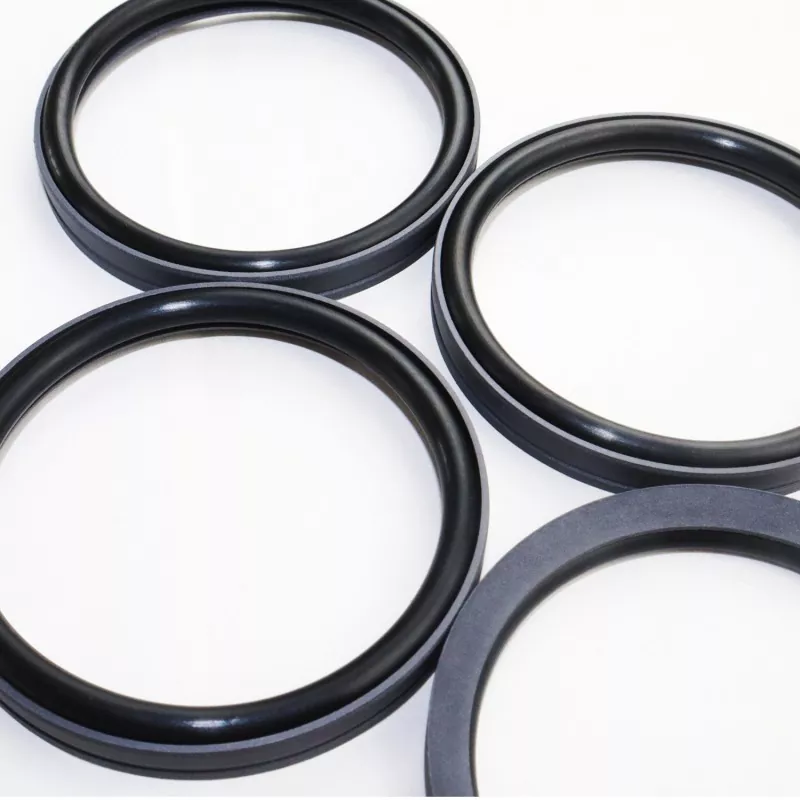

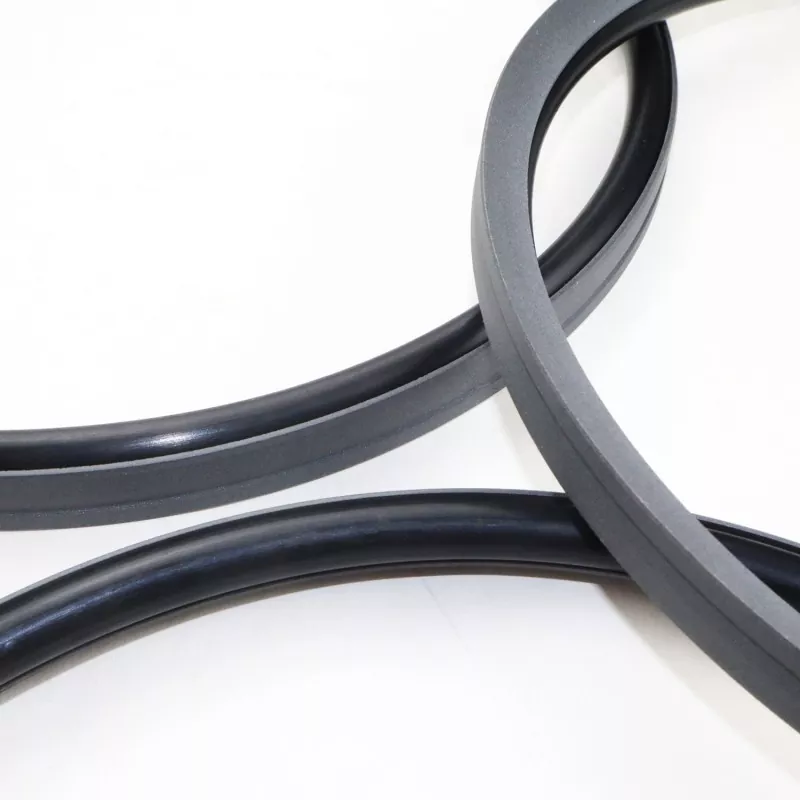

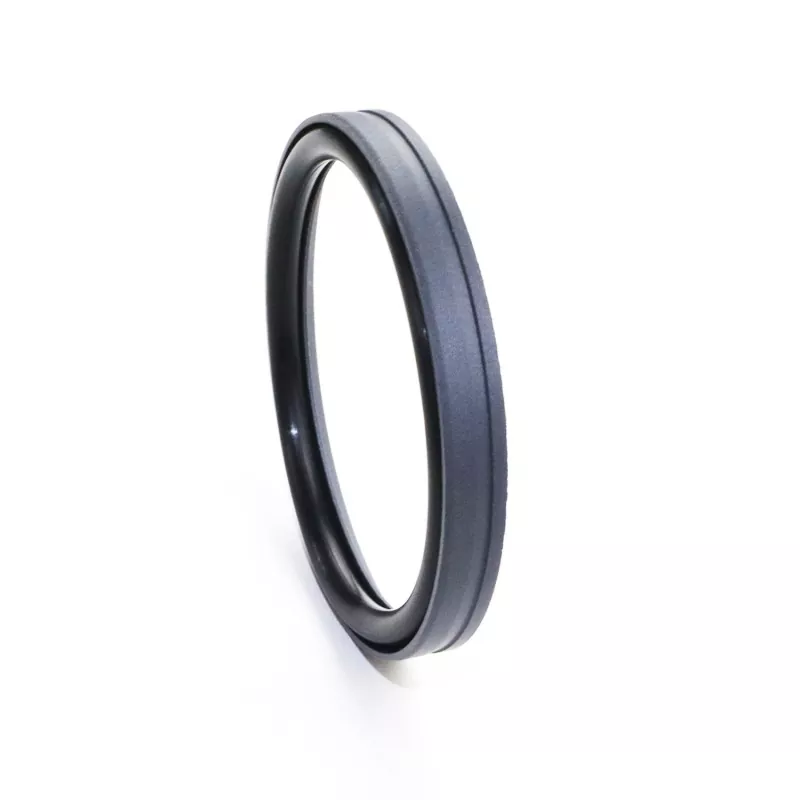

Bore Foot Type Combined Seal består av en fotformet tetningsring laget av PTFE (eller en PTFE-kompositt) og en gummi O-ring; den er designet for enkeltvirkende tetning i hydrauliske og pneumatiske frem- og tilbakegående applikasjoner. Den er kategorisert i RC53- og RC54-seriene basert på den matchende O-ringen (kompatibel med GB1235-standarden). Takket være den tynne leppedesignen til tetningsringen, tilbyr den utmerket oppfølgingskompensasjon og overlegen tetningsytelse. Den yter godt under både høy- og lavtrykksforhold, fungerer uten "stick-slip" (krypning), støtter langsiktig oljefri tetting og er mye brukt for høytrykkssylinderstempler.
Det kileformede sporet på den fotformede tetningsflaten forbedrer tetningsintegriteten og forurensningsmotstanden samtidig som den reduserer friksjonen. Den strukturelle utformingen forbedrer også tetningens trykkbærende kapasitet. Vanligvis er den ikke egnet for installasjon i lukkede spor.
1. Egnet for både hydrauliske og pneumatiske applikasjoner;
2. Utmerket tetningsytelse under både høy- og lavtrykksforhold;
3. Lav friksjon, minimal bruddmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, og ingen stick-slip;
4. Lang levetid; egnet for oljefri smøreapplikasjoner;
5. Egnet for høytrykks- og ultrahøytrykksforsegling;
Grenseverdier bør ikke forekomme samtidig.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet m/s |
Media |
|
≤100 |
-35 til +100 (med NBR O-ring) |
≤6 |
Mineralbaserte hydraulikkoljer, brannsikre væsker (HFA/HFB), gasser m.m. |
|
-20 til +180 (med FKM O-ring) |
1. Kompatible O-ringmaterialer inkluderer: R01 nitrilgummi (NBR), R02 fluorelastomer (FKM), etc.
2. Tetningsringmateriale: Standardmateriale PTFE3; andre tilgjengelige materialer inkluderer PTFE2, PTFE4 og annen høyytelsesplast.
Bestillingsmodell: RC53-80x69,6x9,8-PTFE3-R01
Borediameter x rillediameter x rillebredde | PTFE3: Modifisert PTFE-materialkode | R01: O-ring materialkode
Enhver størrelse innenfor parameterområdet er tilgjengelig
|

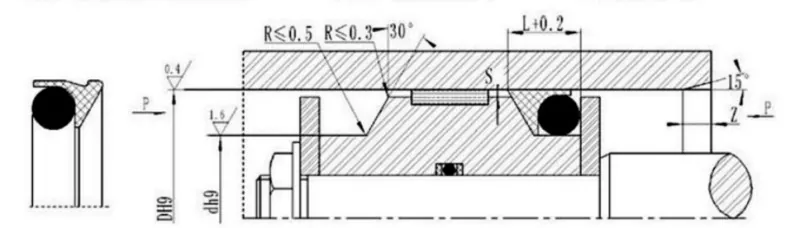

Blenderåpning D H9 |
Rille diameter d h9 |
Sporbredde L+0,2 |
Radiell klaring Smax |
Chamfer Zmin |
O-ringstråddiameter gjøre |
|
|
<40Mpa |
<60Mpa |
|||||
|
13-24 |
D-5,4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13,6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Kompatibel med GB1235 O-ringer; alle størrelser innenfor spesifisert rekkevidde kan leveres.
|
Blenderåpning D H9 |
Rille diameter d h9 |
Sporbredde L+0,2 |
Radiell klaring Smax |
Chamfer Zmin |
O-ringstråddiameter gjøre |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7,0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11,0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16,6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Merk: For trykk >60 MPa brukes en H8/8-tilpasningstoleranse ved tetningsbaseområdet, og tetningsklaringen Smax for ultrahøyt trykk er <0,05.
