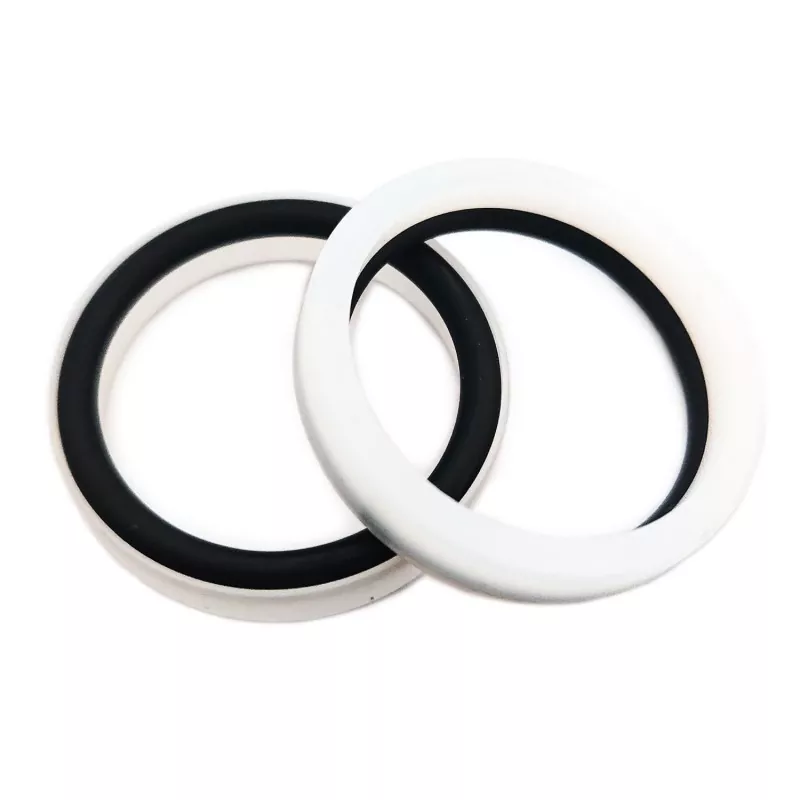

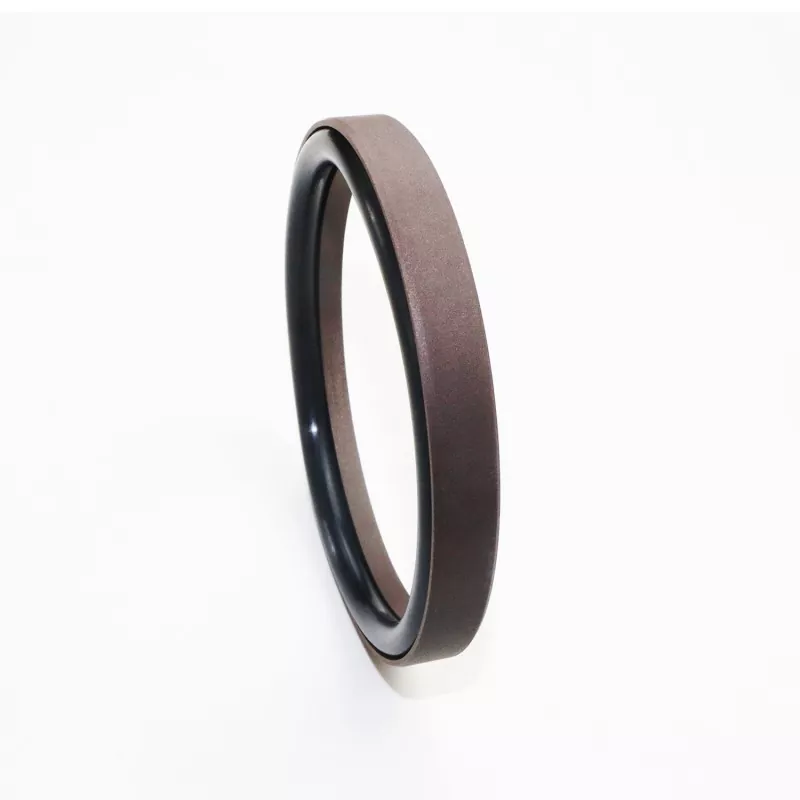

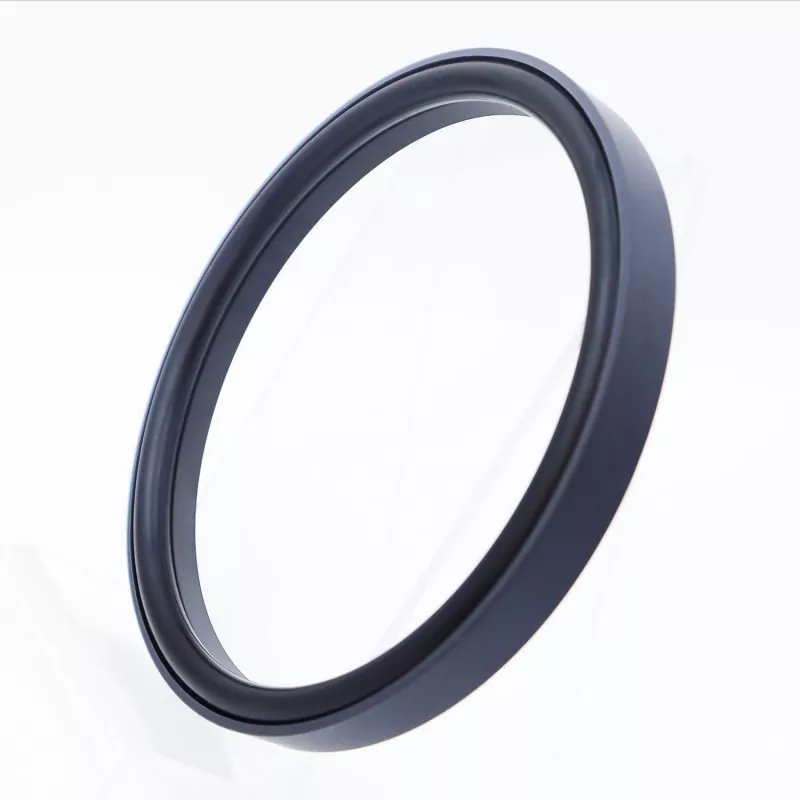

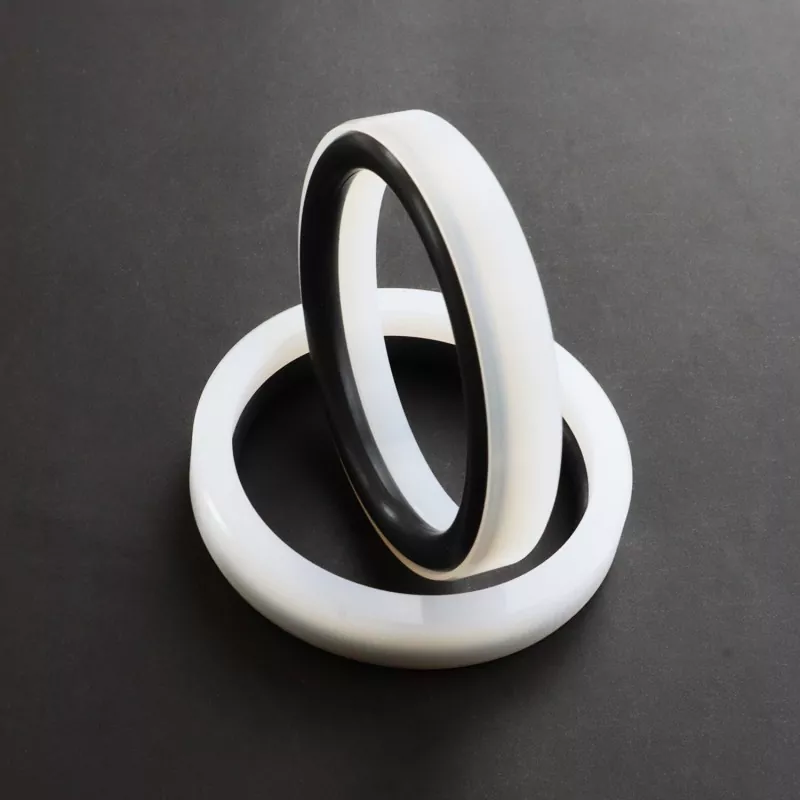

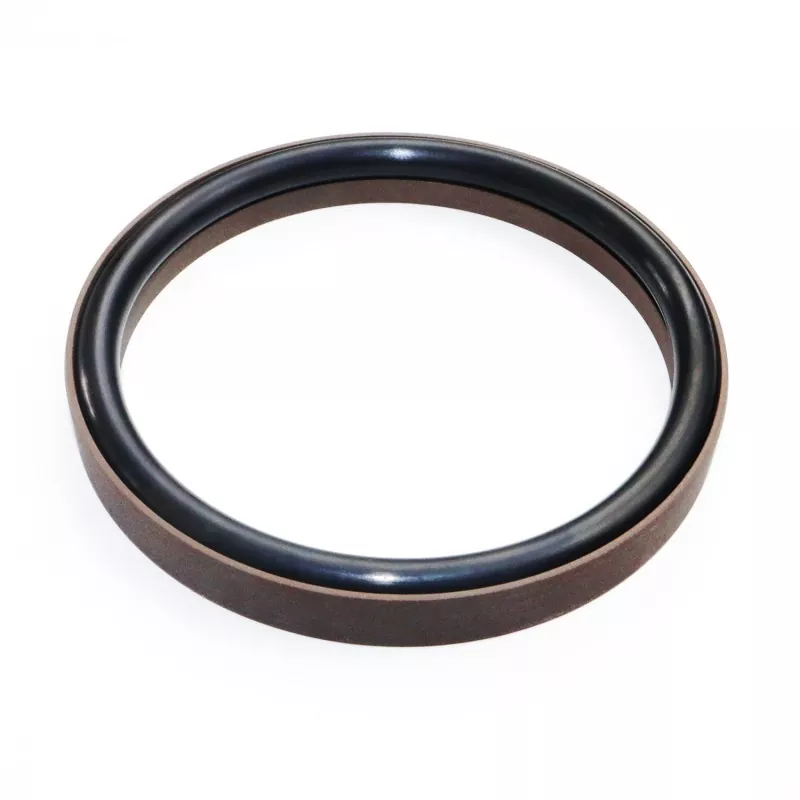

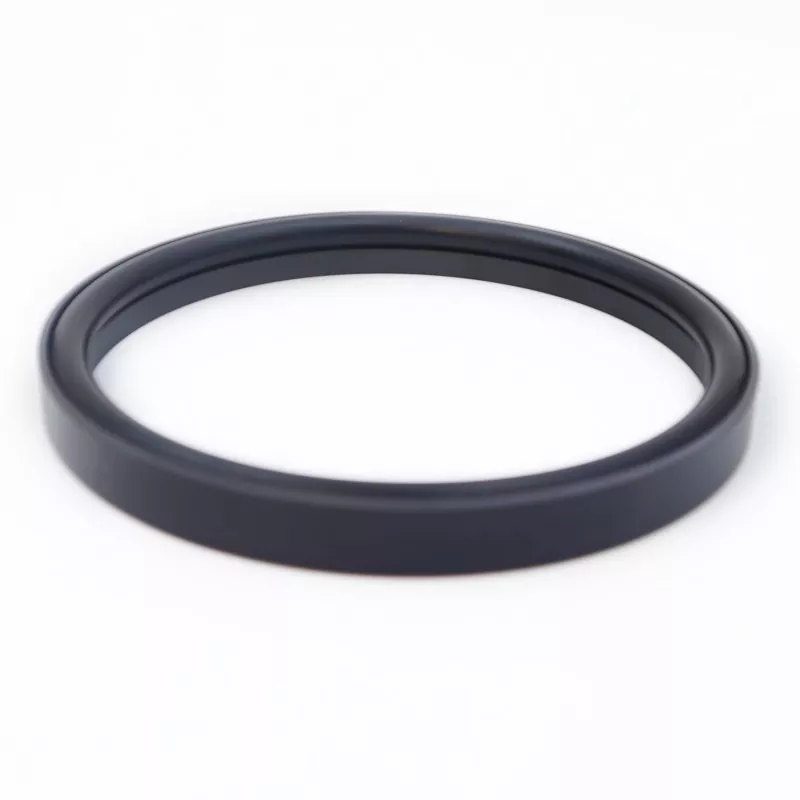

Den forsterkede trinnkombinerte tetningen for stang (designet for ultrahøyt trykk og vannbaserte applikasjoner) består av en forsterket rettvinklet tetningsring laget av PTFE (eller en PTFE-kompositt) og en O-ring av gummi. Den er tilgjengelig i RC58- og RC59-seriene, avhengig av den spesifikke O-ringen som brukes (kompatibel med GB1235-standarden). Den tilbyr lavfriksjonsytelse – sikrer null motstand ved oppstart og jevn frem- og tilbakegående bevegelse uten stick-slip – og er egnet for langsiktig drift i oljefrie miljøer, og reduserer dermed sannsynligheten for utstyrssvikt og reduserer vedlikeholdskostnadene.
Takket være den optimaliserte tykkelsen på tetningsringen, yter tetningen effektivt selv når den brukes med vann eller andre lavviskøse medier. Den strukturelle utformingen av den forsterkede tetningsringen forbedrer også motstanden mot høye og ultrahøye trykk. Vanligvis kan ikke denne tetningen installeres i et lukket spor.
1. Lav friksjon: minimal oppstartsmotstand, jevn bevegelse, lik dynamisk og statisk friksjon, og ingen stick-slip;
2. Lang levetid: egnet for oljefrie smøreapplikasjoner;
3. Egnet for tetting av høytrykks- og ultrahøytrykkssystemer, samt lavviskøse medier som vann;
Grenseverdier bør ikke forekomme samtidig.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet m/s |
Media |
|
≤200 |
-35 til +100 (med NBR O-ring) |
≤6 |
Mineralbaserte hydraulikkoljer, brannsikre væsker (HFA/HFB), vann m.m. |
|
-20 til +200 (med FKM O-ring) |
1. Kompatible O-ringmaterialer inkluderer: RO1 nitrilgummi (NBR), RO2 fluorelastomer (FKM), etc.
2. Tetningsringmateriale: Standardmateriale PTFE3; alternative materialer inkluderer PTFE2, PTFE4 og annen høyytelsesplast.
Bestillingsmodell: RC58—80x69.2x10.5—PTFE3—R01
Modell - Borediameter x rillediameter x rillebredde | PTFE3 - Modifisert PTFE-materialkode | R01 - O-ring Materialkode
Spesifikasjoner innenfor parameterområdet er tilgjengelige.
|

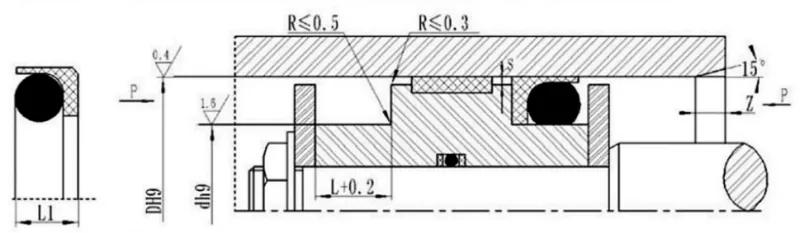

Standard modell DH9 RC58 |
Lett last DH9 RC58-Q |
Kraftig DH9 RC58-Z |
Rille diameter d h9 |
Sporbredde L+0,2 |
Forseglingshøyde L1 |
Hjørneradius Rmax |
Radiell klaring Smax |
Chamfer Zmin |
O-ringstråddiameter gjøre |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12,9 |
13~23.9 |
- |
D-3,7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49,9 |
9~12,9 |
D-5,4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10,8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14,3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Merk: For trykk >60 MPa, brukes en H8/f8-tilpasningstoleranse ved tetningsbaseområdet; for ultrahøytrykksforsegling, Smax < 0,05.
Kompatibel med GB1235 O-ringer; alle størrelser innenfor det angitte parameterområdet kan leveres.
|
Blenderåpning D H9 |
Rille diameter d h9 |
Sporbredde L+0,2 |
Radiell klaring Smax |
Hjørneradius Rmax |
Chamfer Zmin |
O-ringstråddiameter gjøre |
|
|
<20MPA |
<60MPA |
||||||
|
10-54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11,5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
