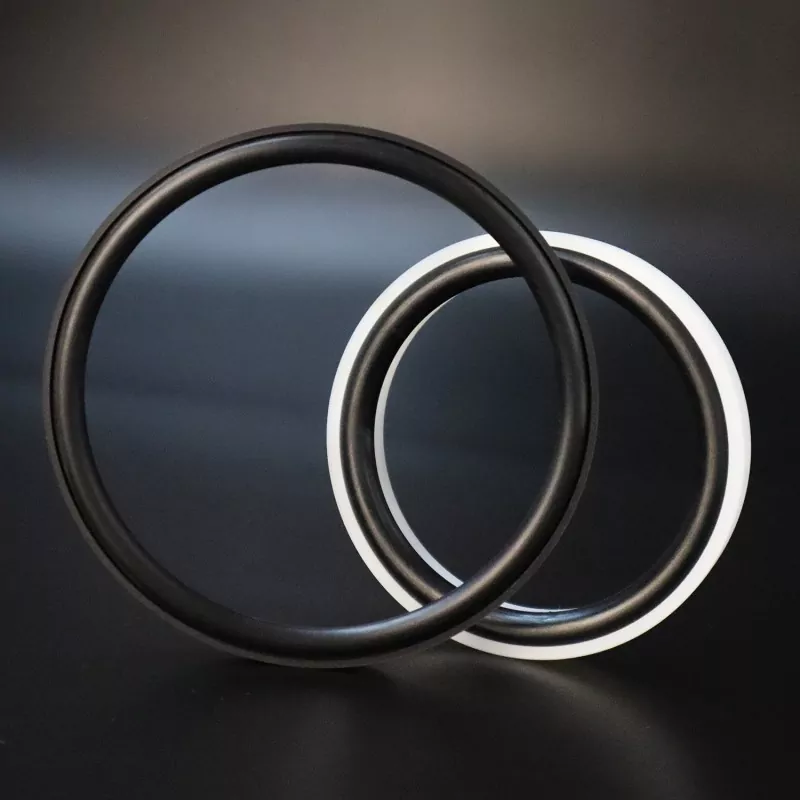

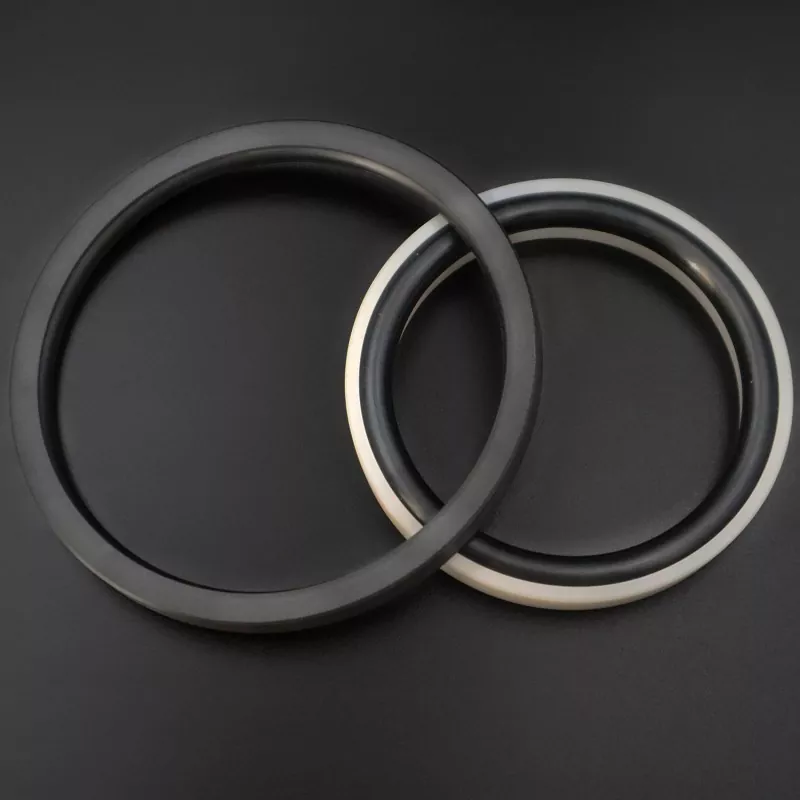

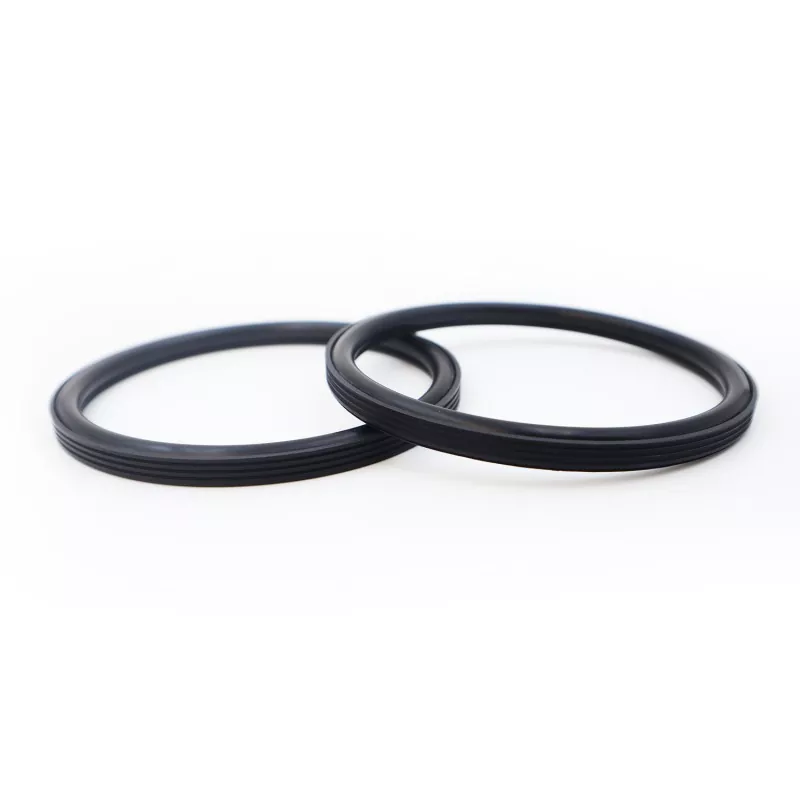

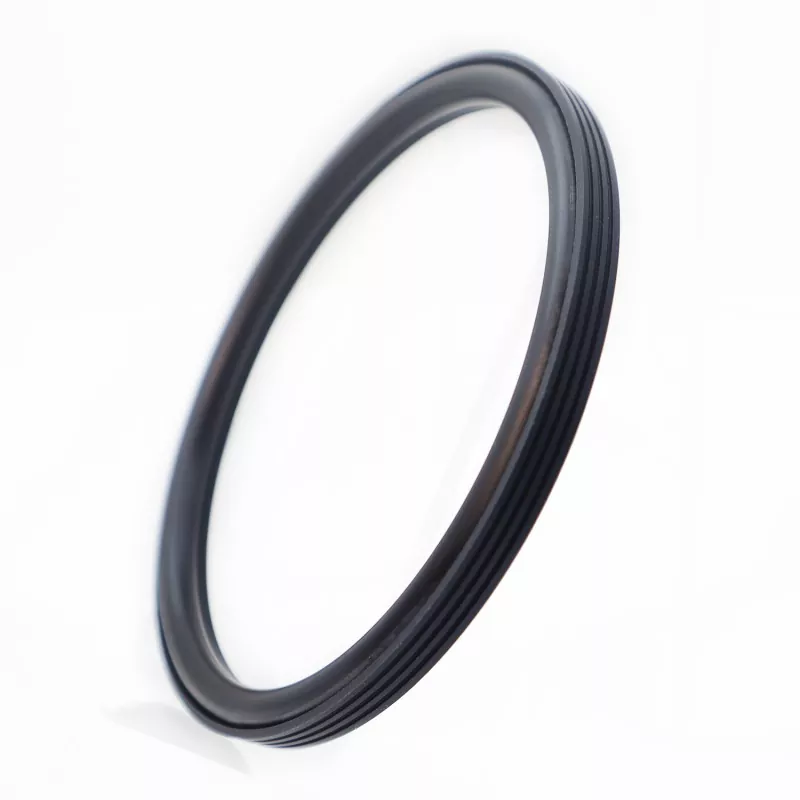

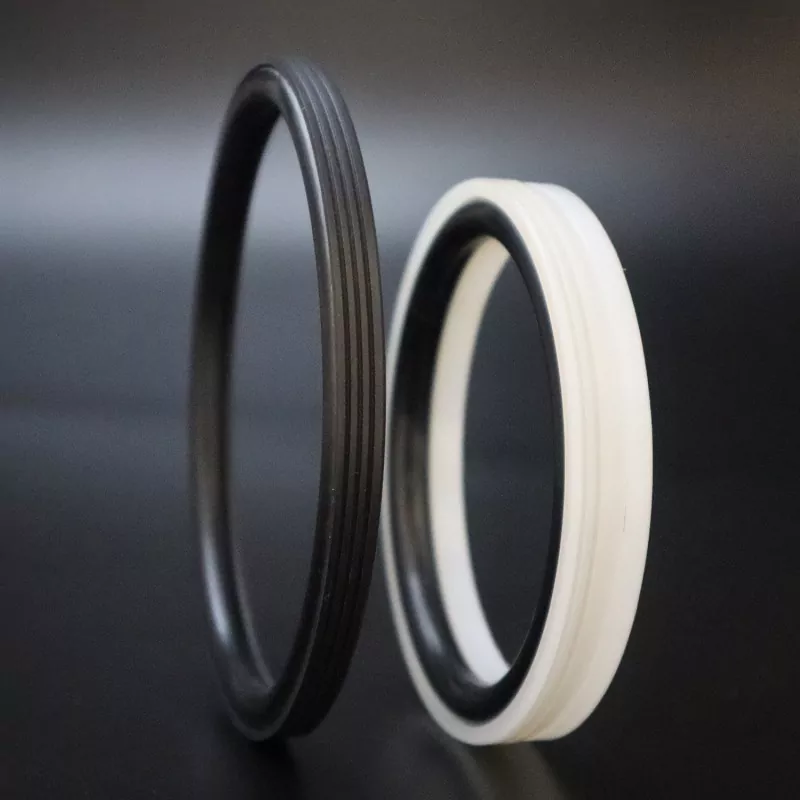

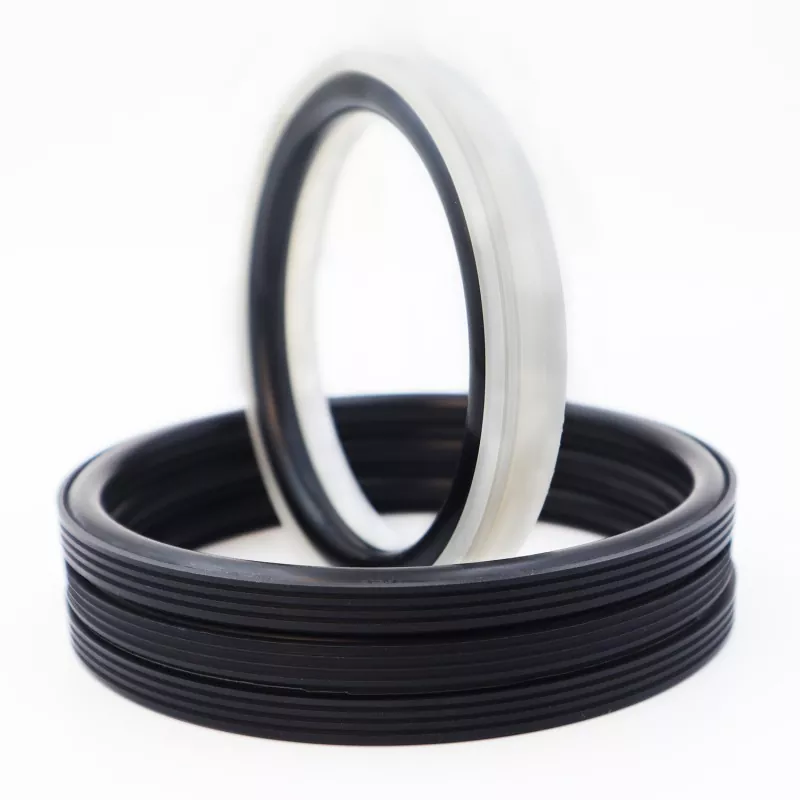

RC2062 forsterket tannstempelpakning består av en spesialdesignet tanntetningsring laget av høyytelses ingeniørplast og en gummi O-ring; den er egnet for ensrettet forsegling i hydrauliske frem- og tilbakegående og roterende applikasjoner.
Den har lang levetid, lav friksjon, utmerket tetningsytelse, kompakt fotavtrykk og enkel installasjon og vedlikehold. Den optimaliserte utformingen av tetningsleppen og tykkelsen sikrer effektiv tetting selv når den utsettes for harde medier som sementslurry.
Med sin kompakte overordnede struktur minimerer den installasjonsplassbehovet og forenkler praktisk montering på stedet og påfølgende vedlikehold. Den fungerer som en pålitelig tetningsløsning for stempelkamre i slurryhåndteringsapplikasjoner. Vi inviterer produsenter av industrielt utstyr til å evaluere, sammenligne og legge inn massebestillinger for dette produktet.
Begrensningsverdier bør ikke forekomme samtidig.
|
Trykk (MPa) |
Temperatur (°C)
|
Hastighet (m/s) |
Medium |
|
|
Gjengående bevegelse |
Roterende bevegelse |
|||
|
≤100 |
-35 til +100 (med NBR O-ring) |
≤6 |
≤2 |
Vann, gjørme, råolje, hydraulikkolje, emulsjon |
|
-20 til +200 (med FKM O-ring) |
||||
1. Kompatible O-ringmaterialer inkluderer: RO1 nitrilgummi (NBR), RO2 fluorelastomer (FKM), etc.
2. Tetningsringmateriale: Standardmateriale PTFE4; andre tilgjengelige materialer inkluderer PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Bestillingsmodell: RC2062-80*68.3*7.6-PTFE4-R01
Modell - Borediameter * Spordiameter * Sporbredde - Materialkode
Enhver størrelse innenfor parametere er tilgjengelig
|

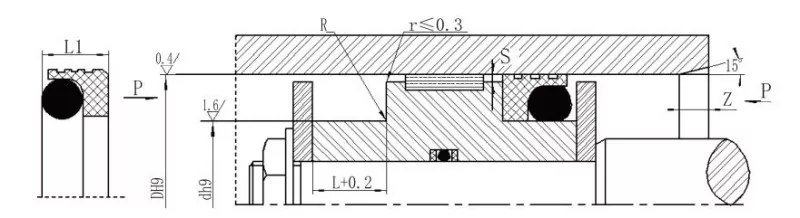

Borestørrelsesområde Standard type D H9 RC2062 |
Bore rekkevidde Kraftig D H9 RC2062-Z |
Rille diameter d h9 |
Sporbredde L+0,2 |
Forseglingsbredde L1 |
Hjørneradius Rmax |
Radiell klaring Smax |
Chamfer Zmin |
O-ringens tverrsnittsdiameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12,9 |
D-6,3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Merk: 1. For borediametre ≤30 mm anbefales en åpen rilledesign.
2. For trykk over 30 MPa anbefales en H8/f8-pasning for ekstruderingsgapet.
