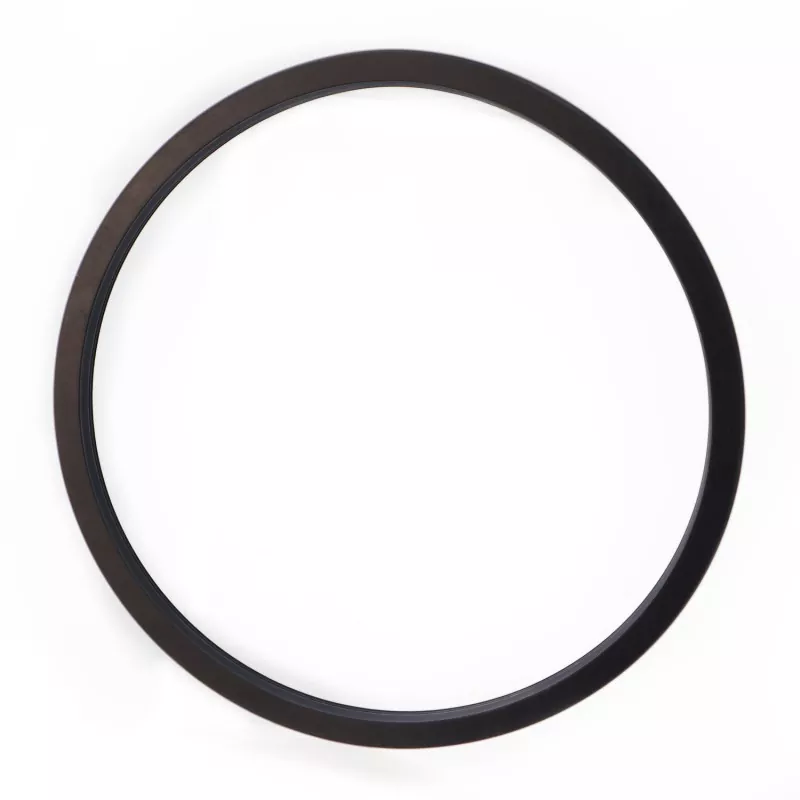

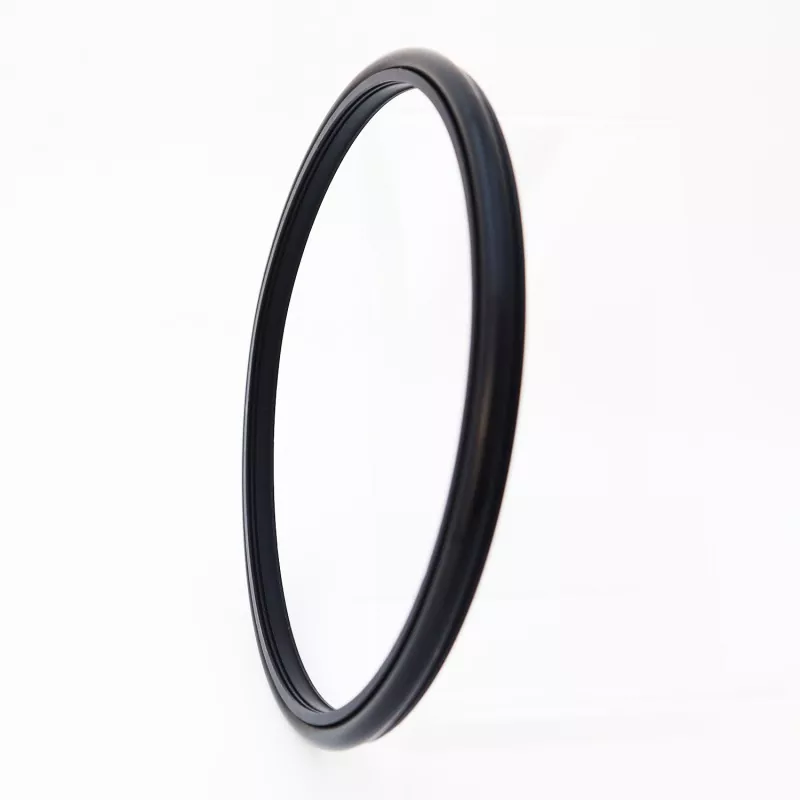

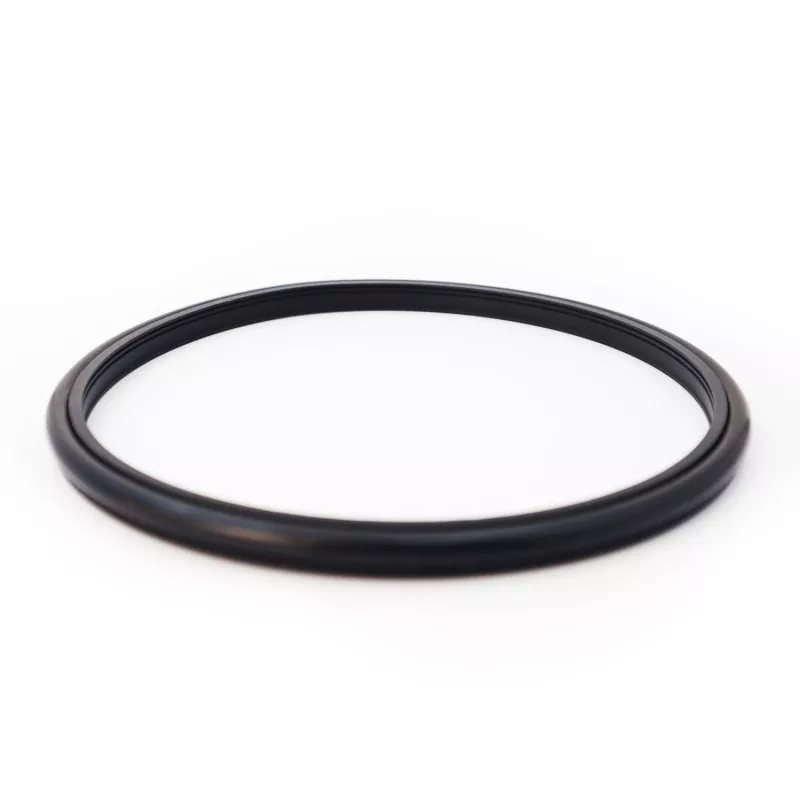

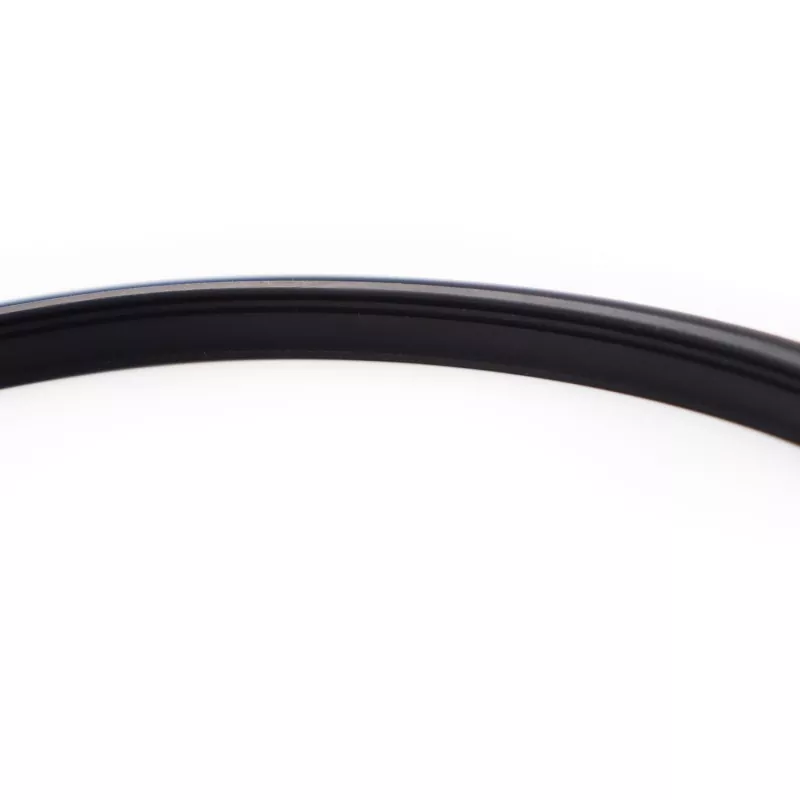

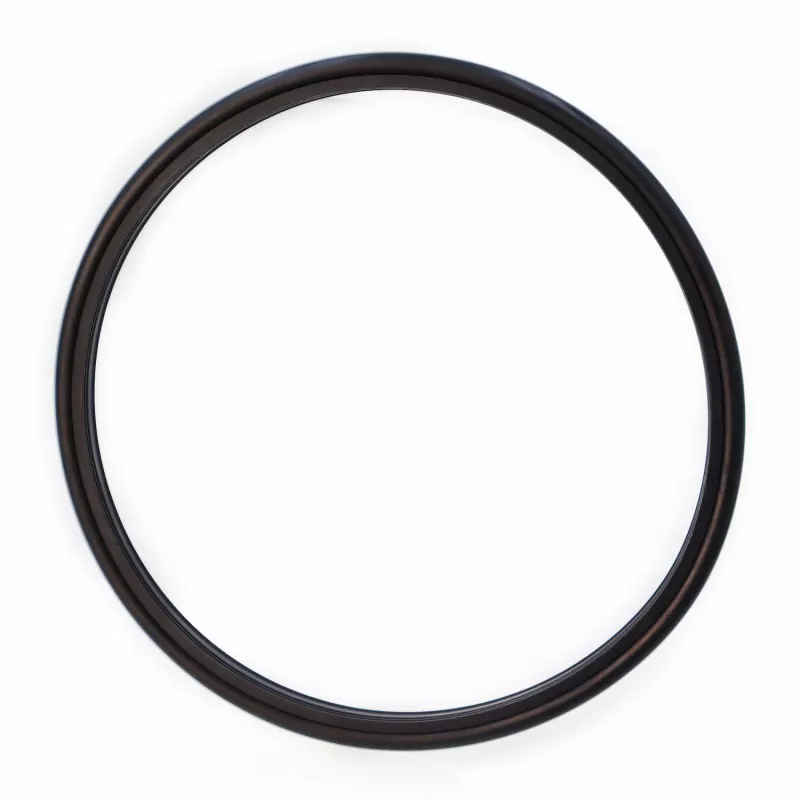

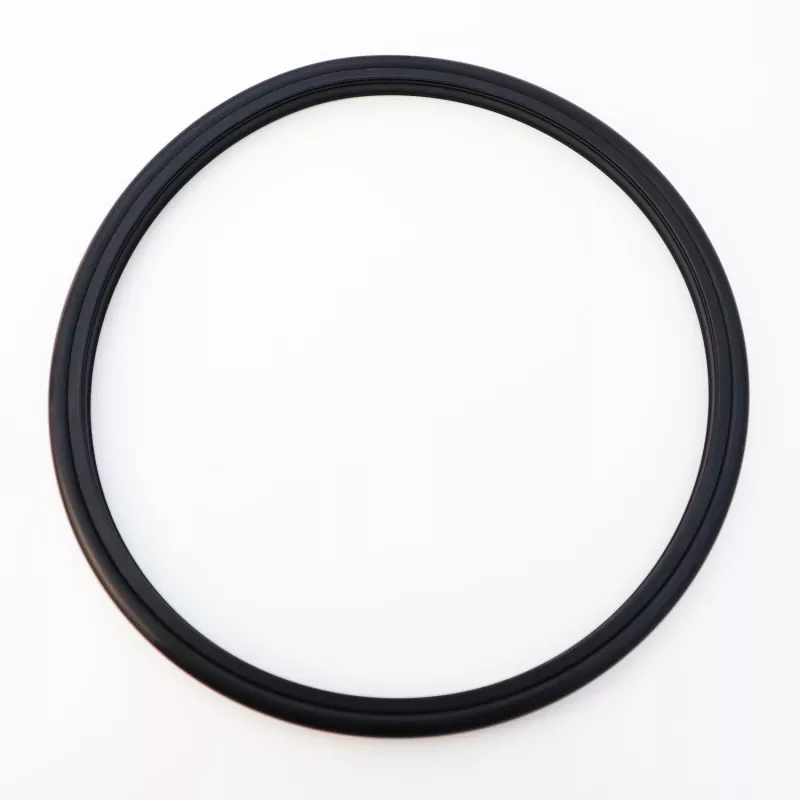

RC2061 forsterket tannkombinasjonsforsegling (designet for tetting av sementslam) består av en spesialdesignet tanntetningsring laget av høyytelses teknisk plast og en gummi O-ring; den er egnet for ensrettet forsegling i hydrauliske frem- og tilbakegående og roterende applikasjoner. Dens optimaliserte leppetykkelse motstår erosjon fra sementslurry og gjørmeforurensninger, og sikrer pålitelig forsegling og lav friksjon samtidig som den krever minimal installasjonsplass. Designet forenkler montering og vedlikehold og reduserer effektivt rask nedbrytning av forseglingen forårsaket av partikler i mediet.
Den brukes først og fremst i applikasjoner som stempelpumper, slampumper, skrueboreverktøy, borerigger, oljeleteutstyr og betongblandeanlegg. Nøkkelfunksjoner inkluderer lang levetid, lav friksjon, utmerket tetningsytelse, kompakt fotavtrykk og enkel installasjon og vedlikehold.
Når det brukes til å forsegle gjørmelignende medier, anbefales det å injisere smørefett mellom de to (eller flere) tetningselementene.
Begrensningsverdier bør ikke forekomme samtidig.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Medium |
|
|
Gjengående bevegelse |
Roterende bevegelse |
|||
|
≤100 |
-35 til +100 (med NBR O-ring) |
≤6 |
≤2 |
Vann, gjørme, råolje, hydraulikkolje, emulsjon |
|
-20 til +200 (med FKM O-ring) |
||||
1. Kompatible O-ringmaterialer inkluderer: RO1 nitrilgummi (NBR), RO2 fluorelastomer (FKM), etc.
2. Tetningsringmateriale: Standardmateriale PTFE4; andre tilgjengelige materialer inkluderer PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Bestillingsmodell: RC2061-80*91.7*7.6-PTFE4-R01 (Modell - akseldiameter * rillediameter * rillebredde - materialkode)
Tilgjengelig i alle størrelser innenfor spesifisert rekkevidde.
|

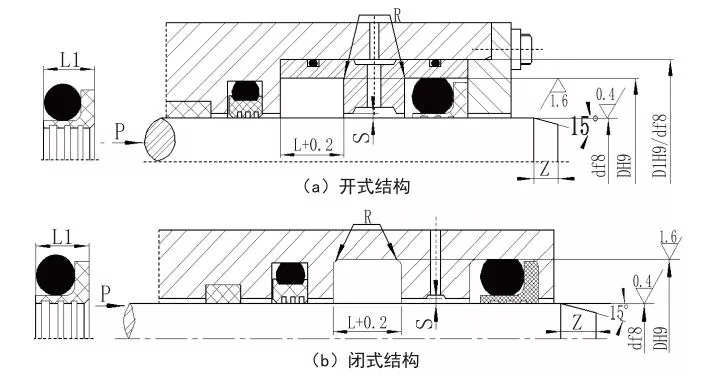

Skaftdiameterområde Standard type d f8 RC2061 |
Skaftdiameterområde Kraftig d f8 RC2061-Z |
Rille diameter D H9 |
Sporbredde L+0,2 |
Forseglingsbredde L1 |
Hjørneradius Rmax |
Radiell klaring Smax |
Chamfer Zmin |
O-ringens tverrsnittsdiameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Merk: 1. For akseldiametre ≤30 mm anbefales en åpen rillekonstruksjon.
2. For roterende tettingsapplikasjoner anbefales en akseloverflatehardhet på HRC ≥58.
3. For trykk over 30 MPa anbefales en H8/f8-pasning for ekstruderingsgapet.
