Radiale fjær energiserte seler

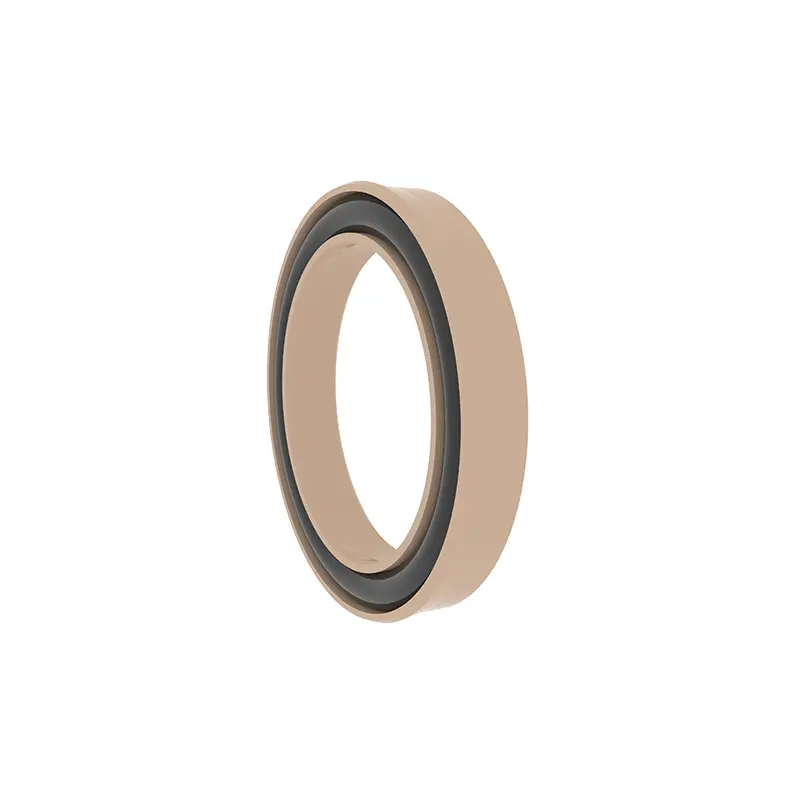

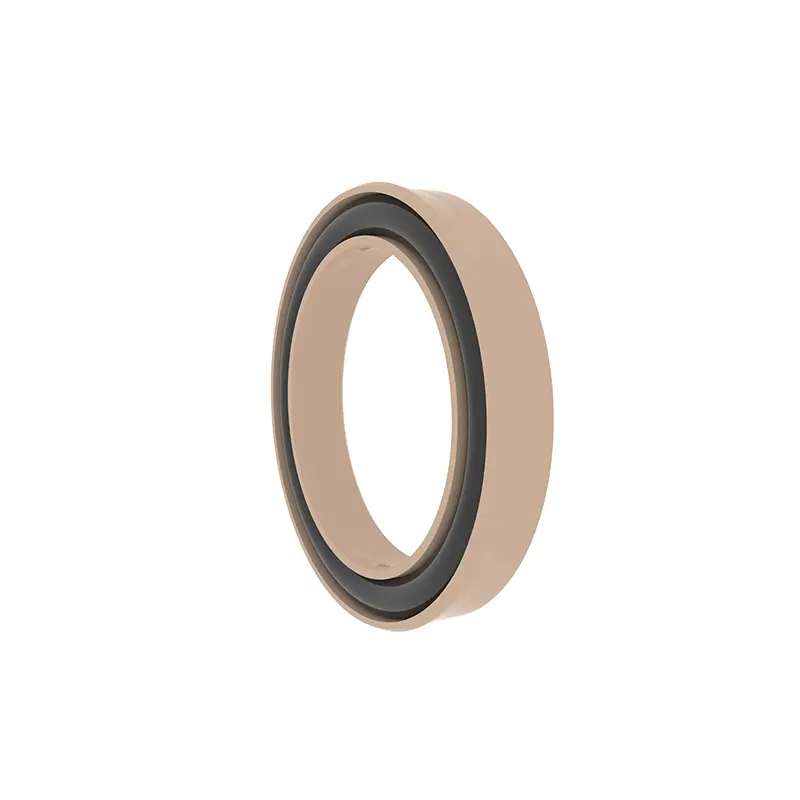

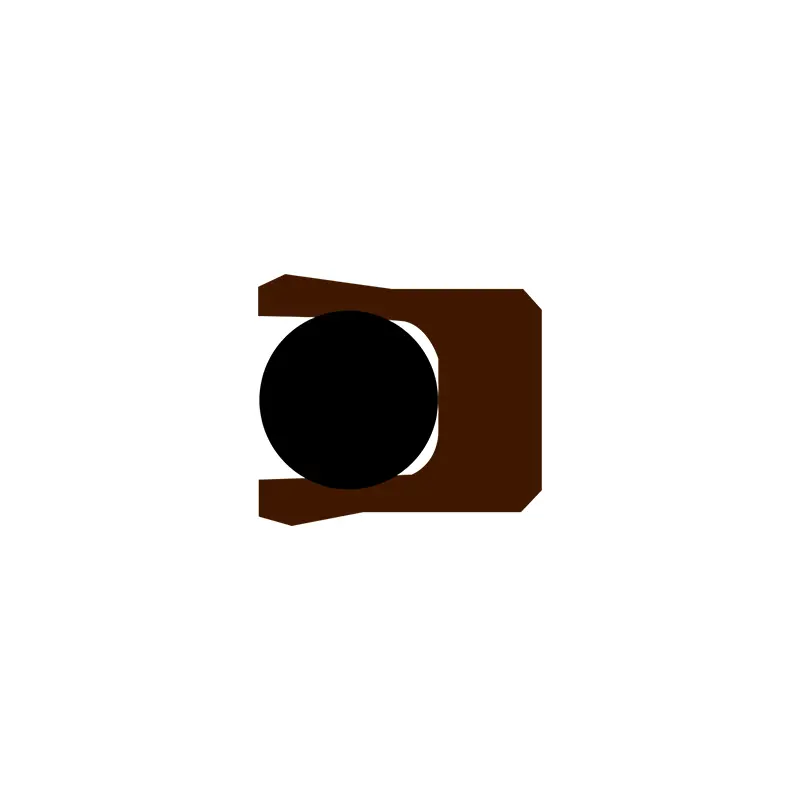

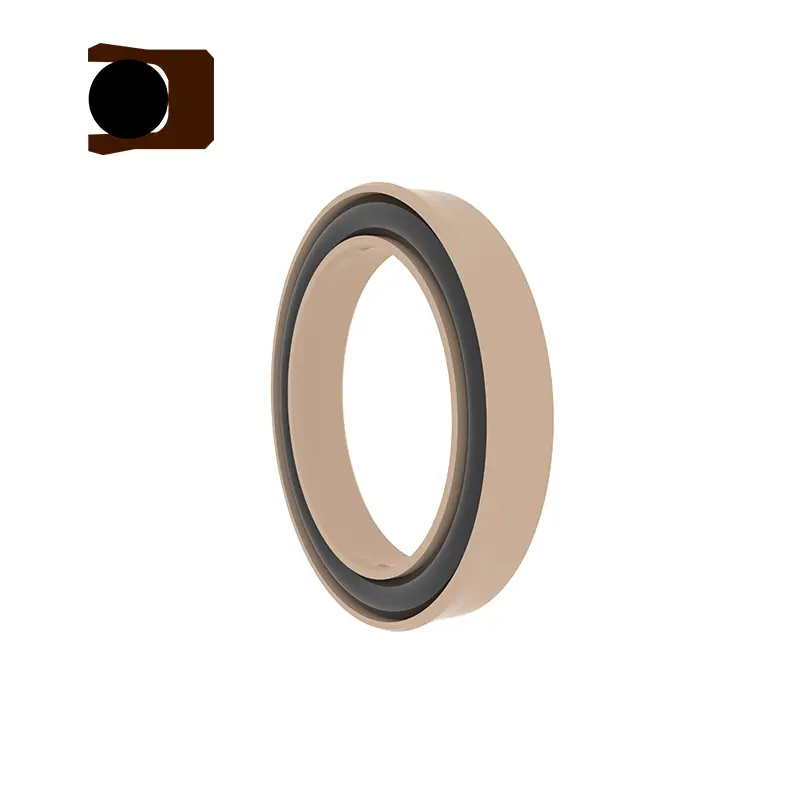

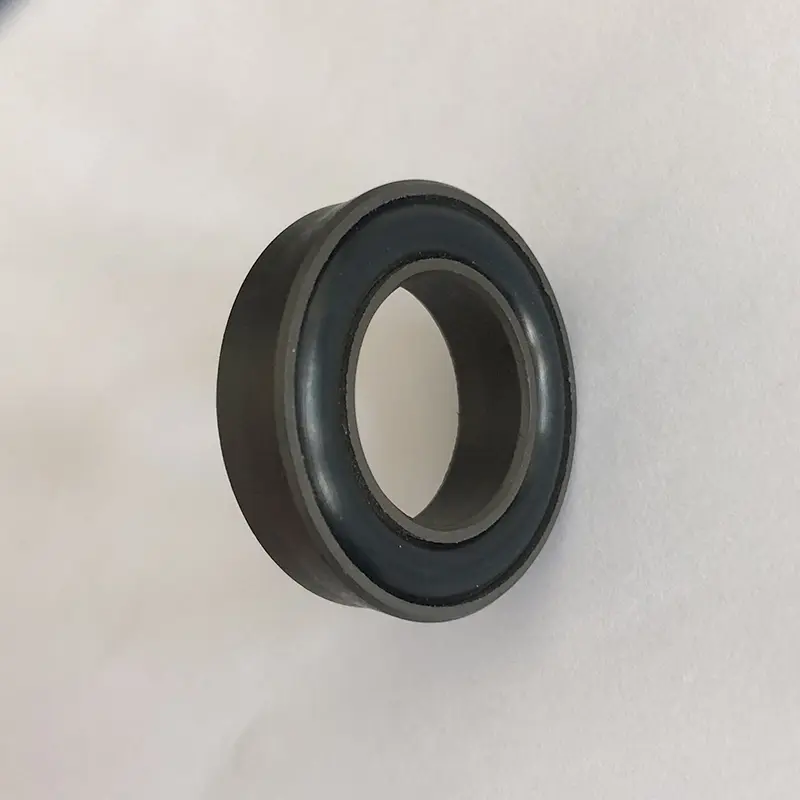

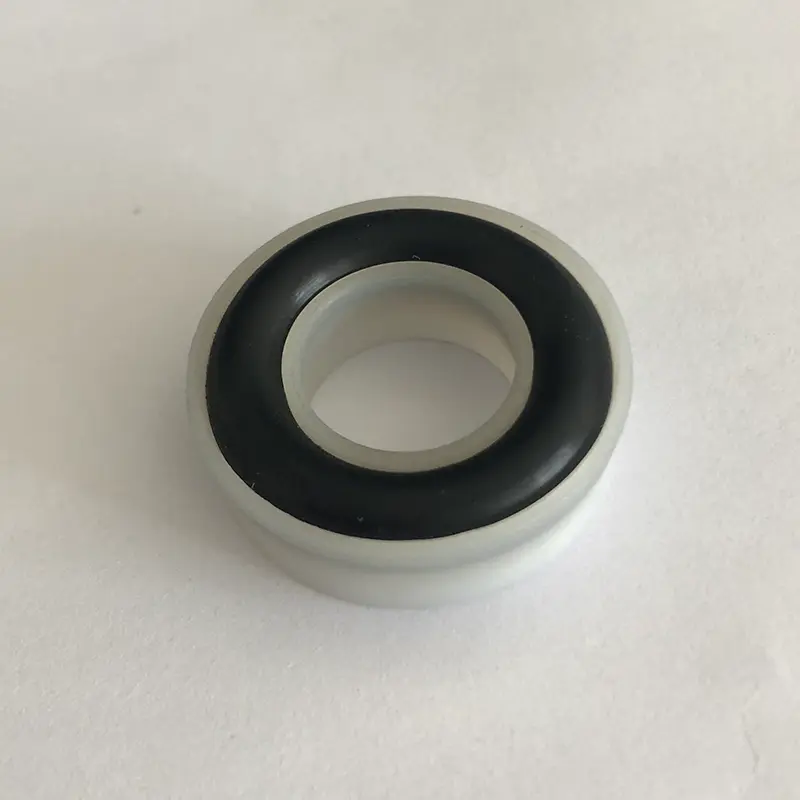

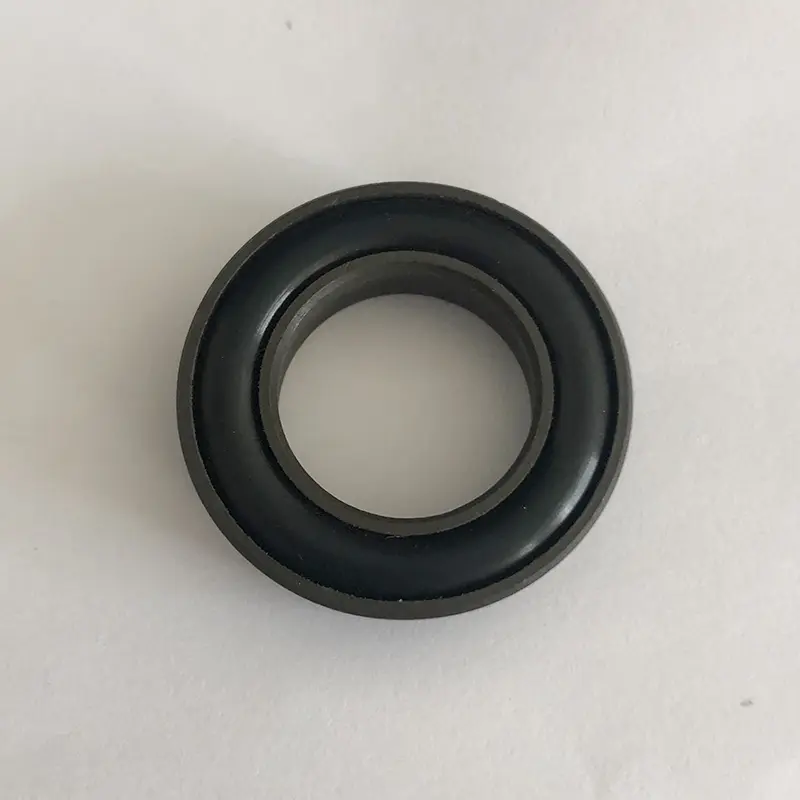

Vår RC16 er et pluggforsegling, og RC16-B er en Y-formet kombinasjonsforsegling. Sporene til de to er de samme og kan installeres i sporene som er spesifisert av ML5514F og ISO3771.

I et annet radial fjærenergisk tetningsprodukt, RC65-serien, er RC65 en pluggforsegling, og RC65-B er en Y-formet kombinasjonsforsegling. De har også samme spordesign og kan installeres i sporene som er spesifisert av ML5514F og ISO3771.

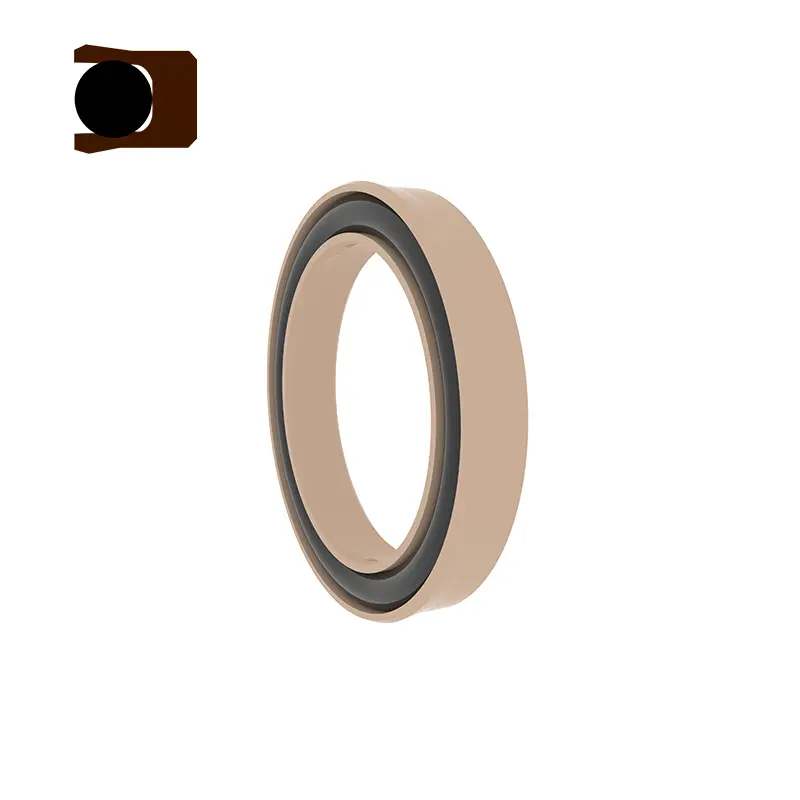

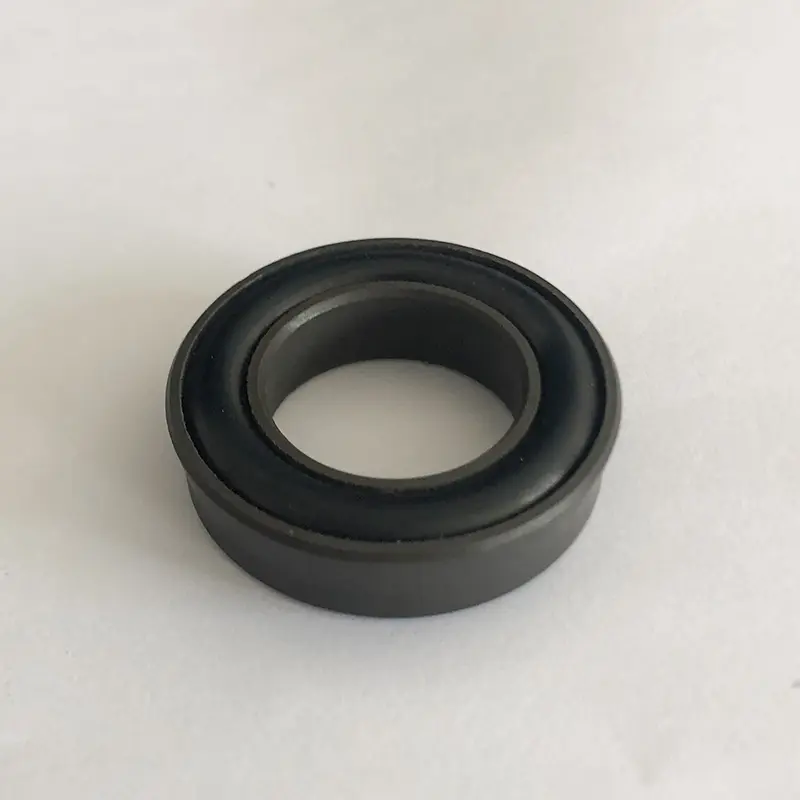

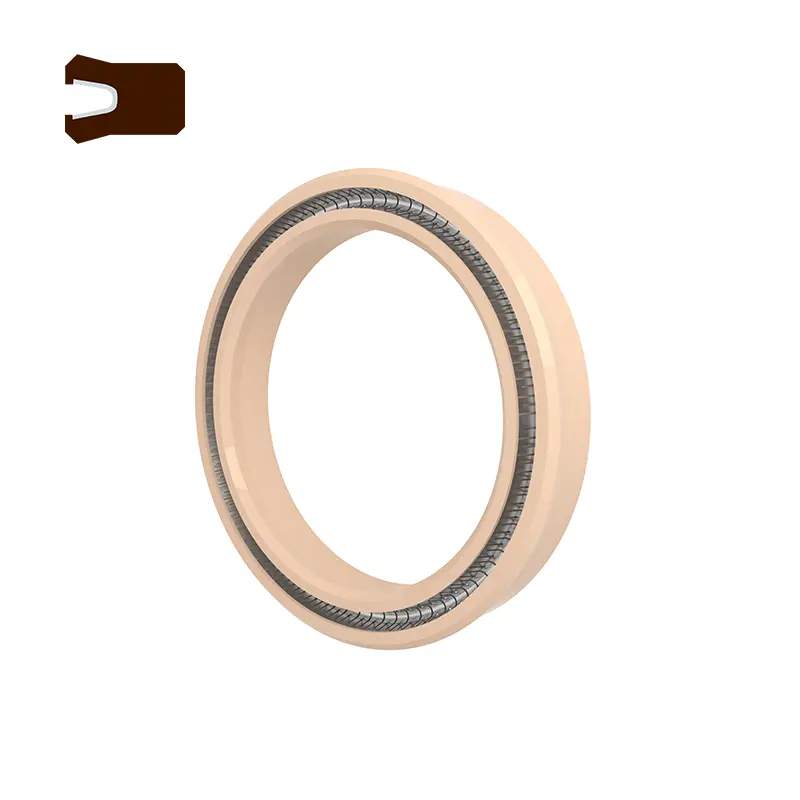

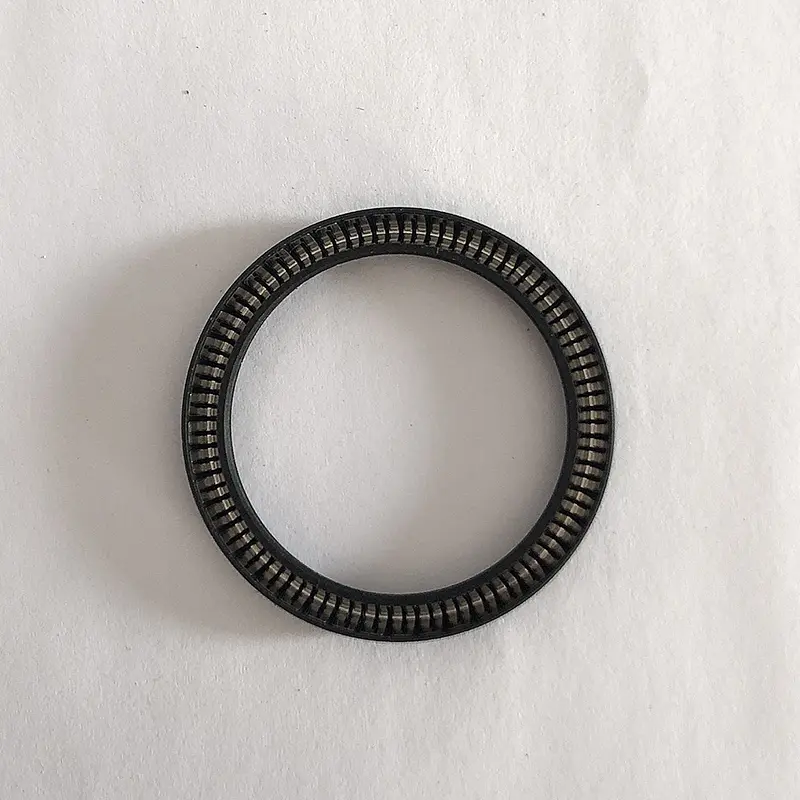

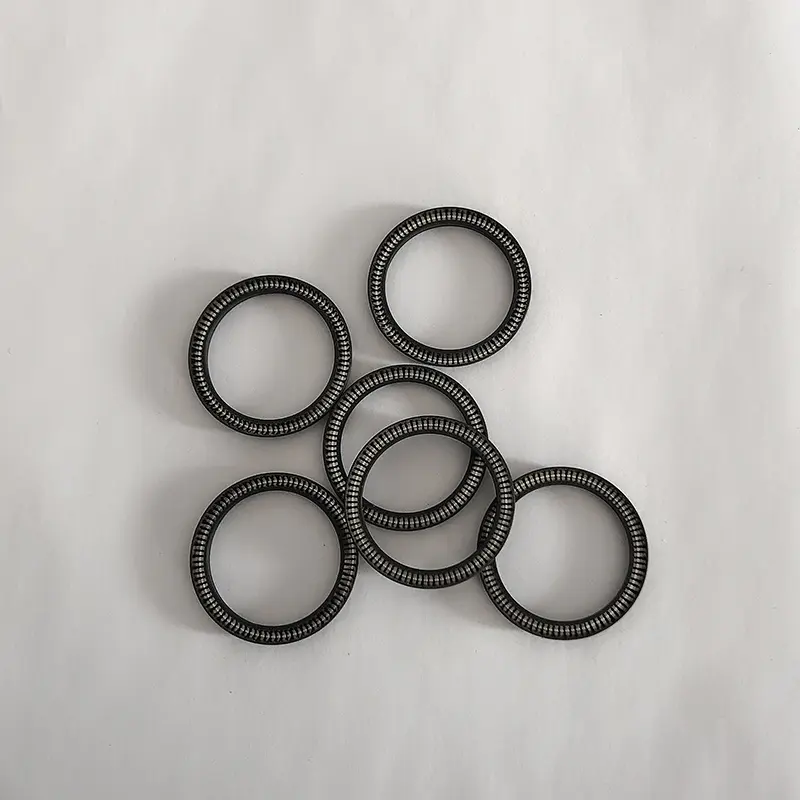

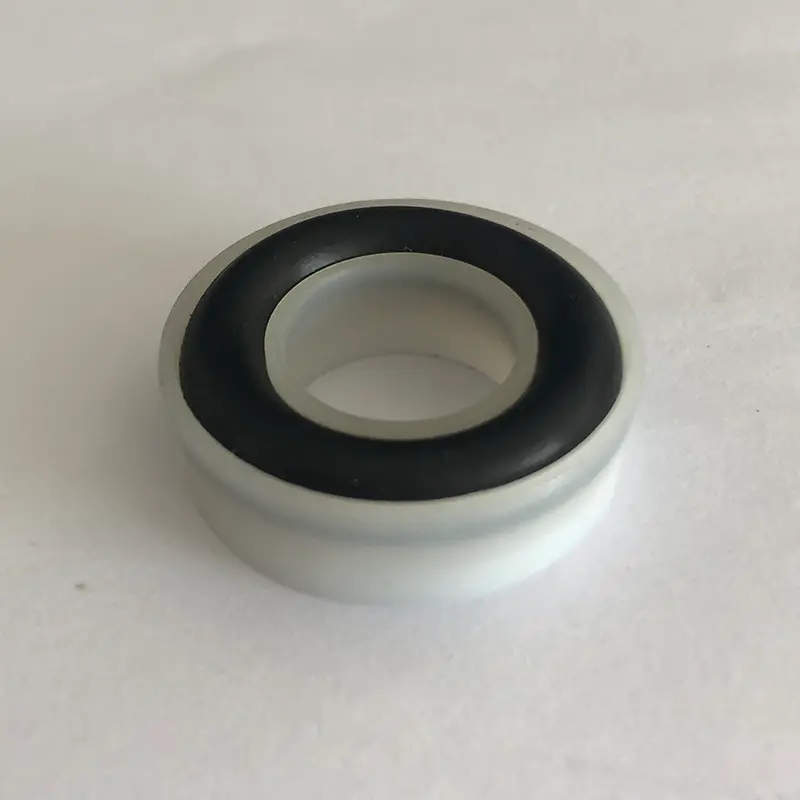

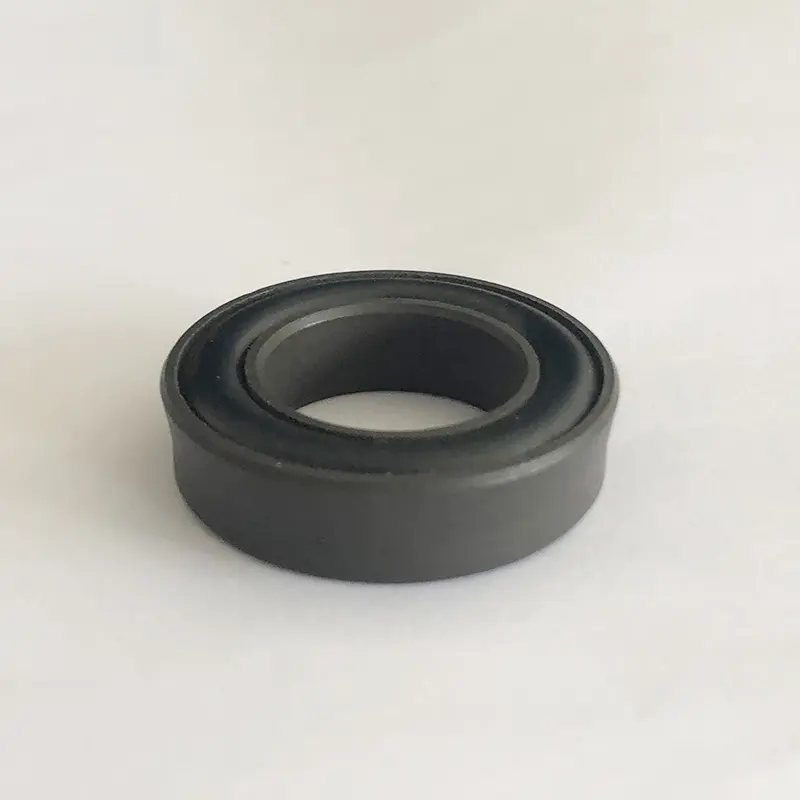

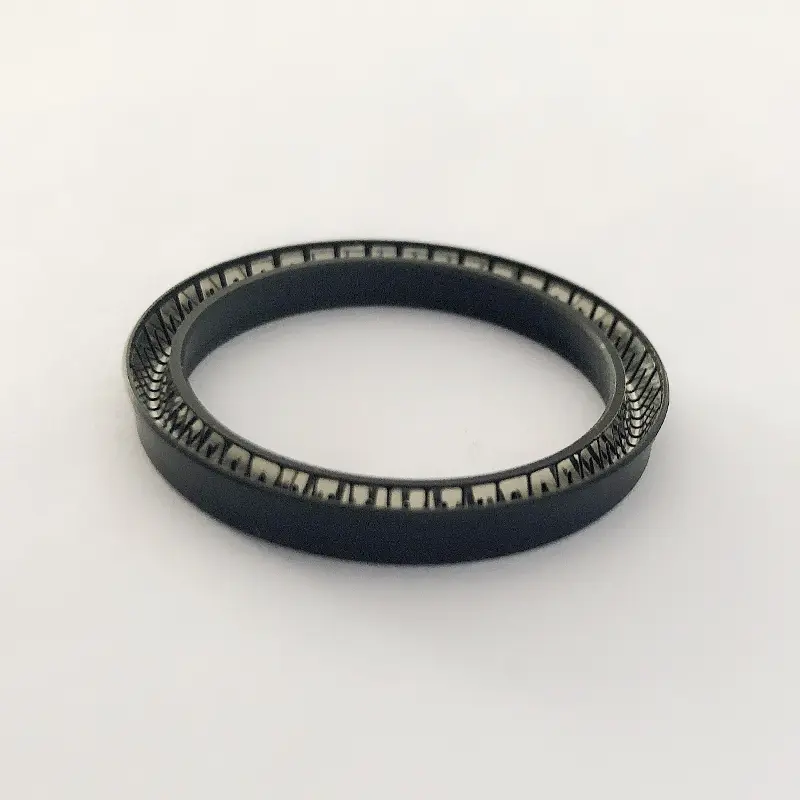

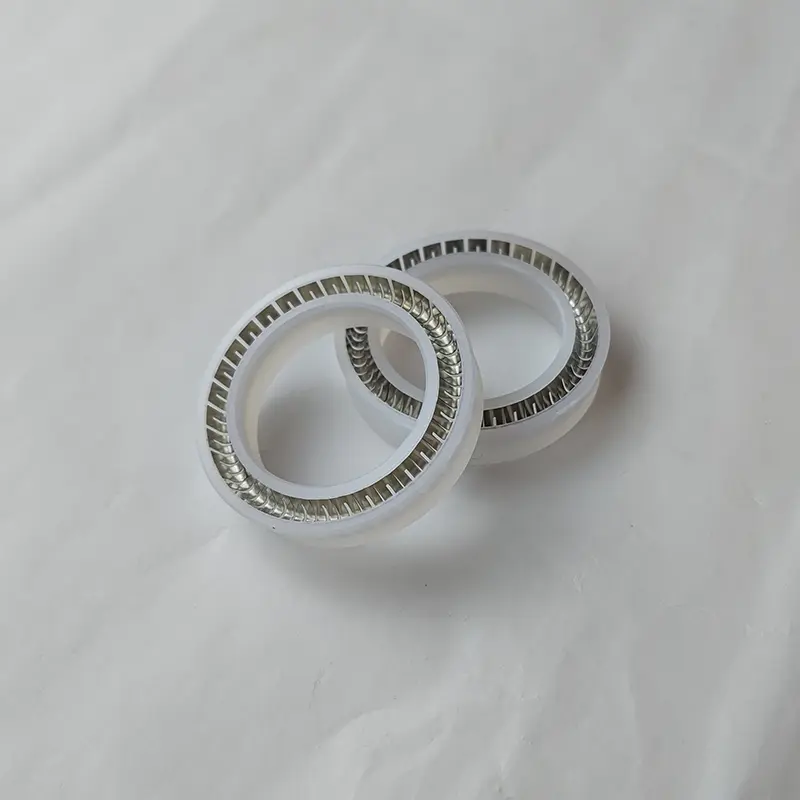

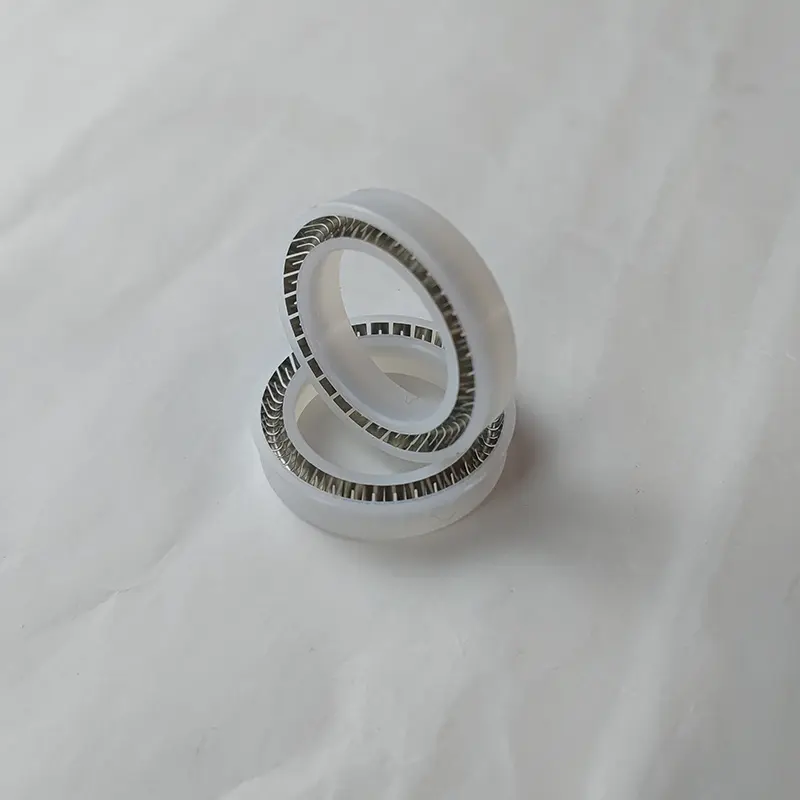

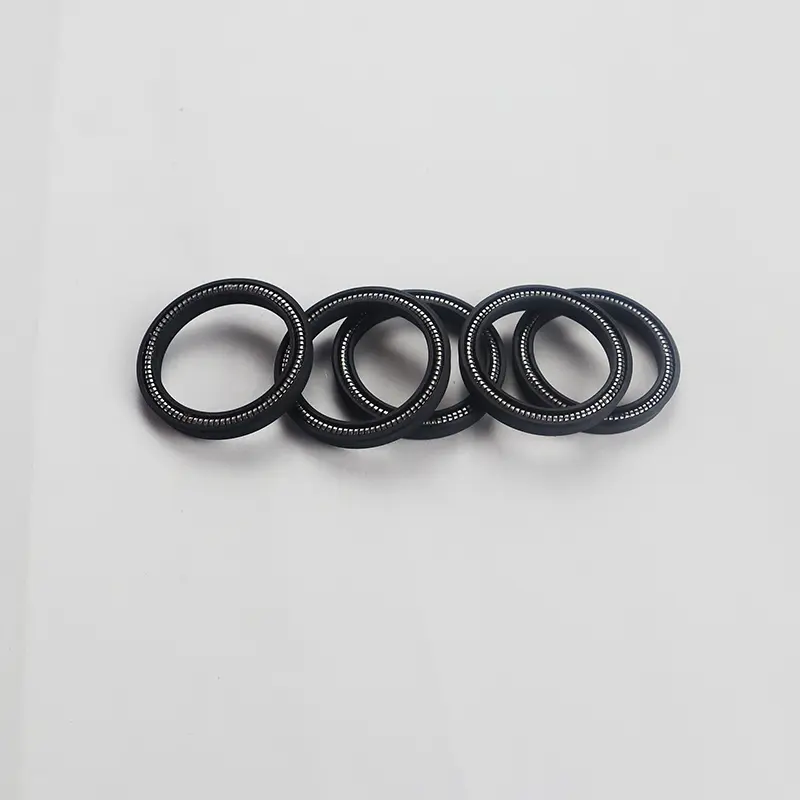

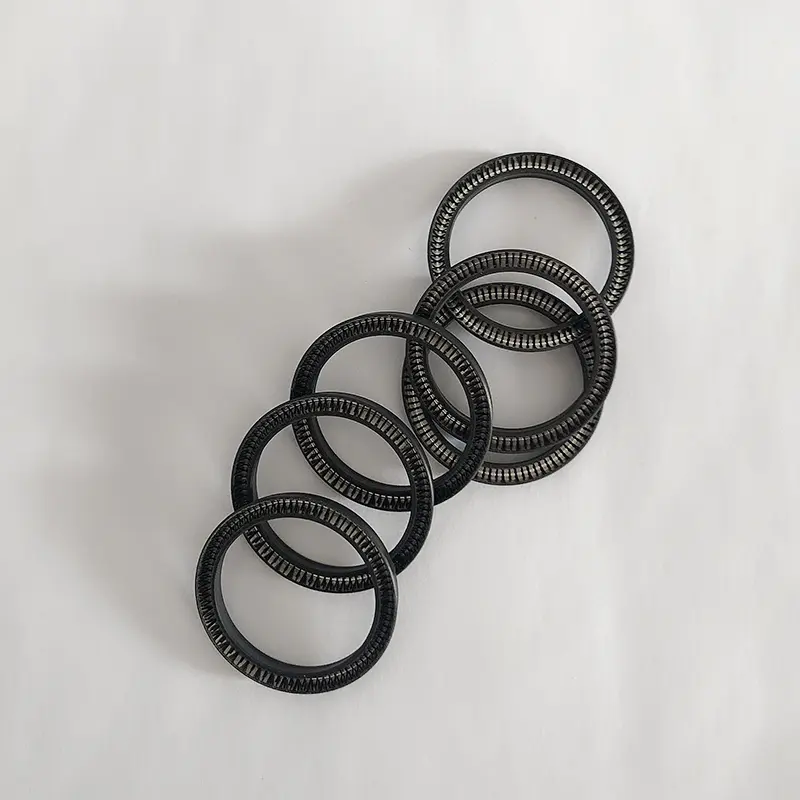

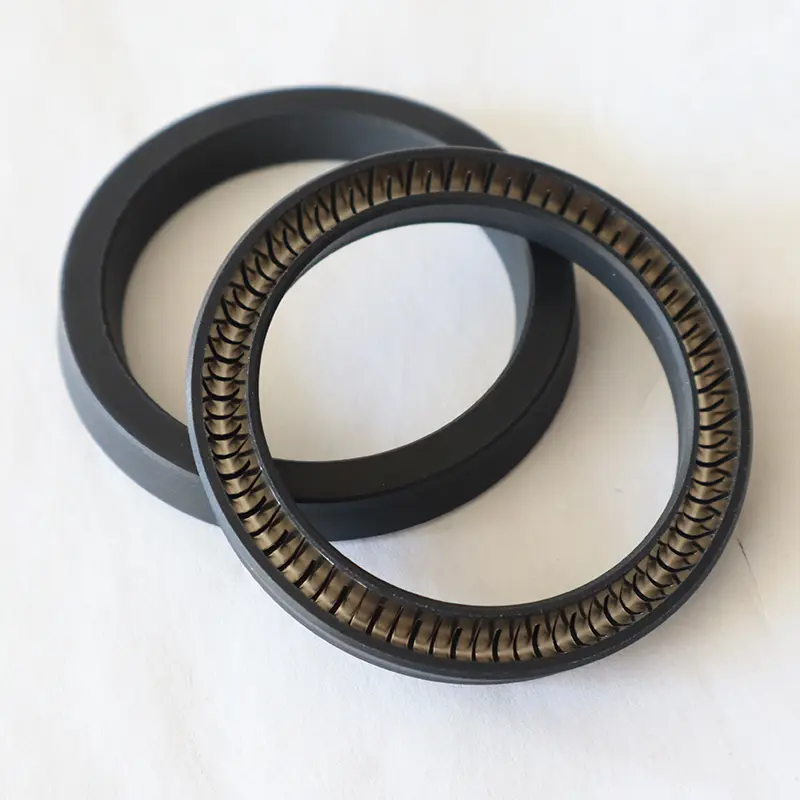

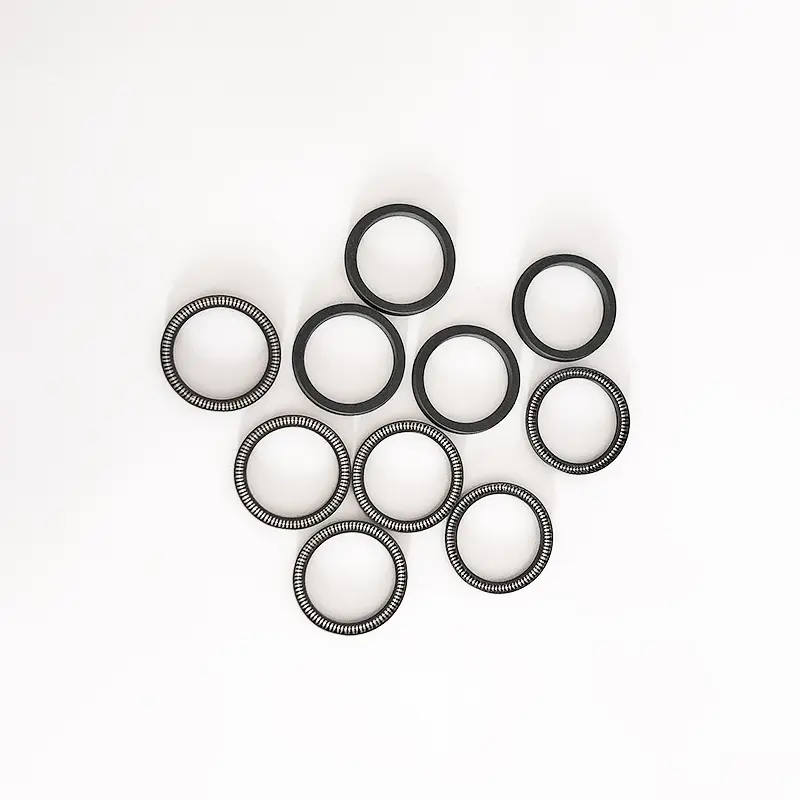

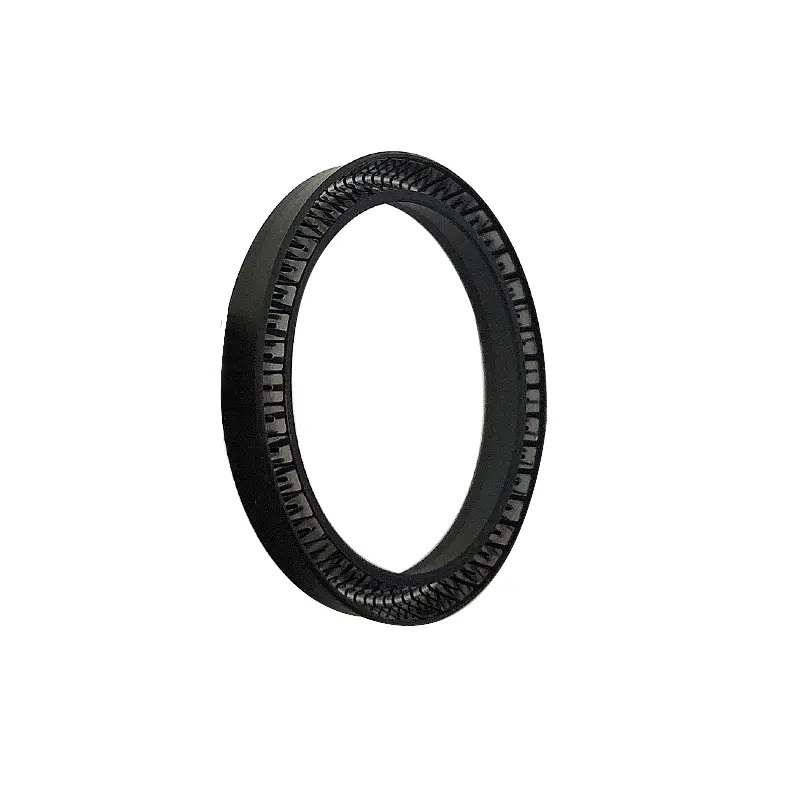

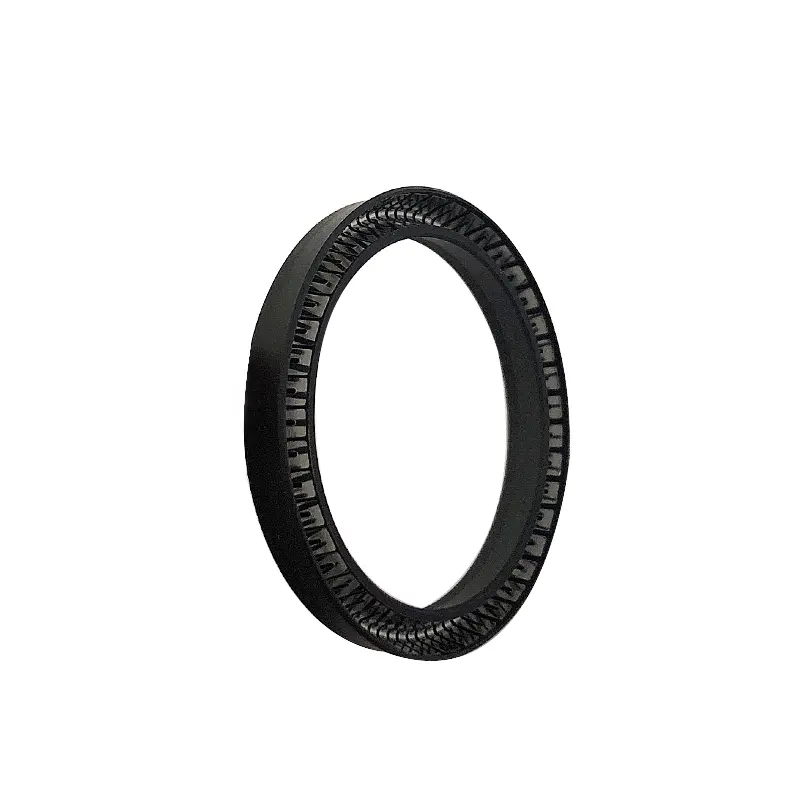

RC16 og RC65 pluggforseglinger er sammensatt av rustfrie stålfjærer og høyt funksjonell plast. Rustfrie stålkilder kan velge V-formede fjærer og O-formede fjærer. Når du bruker RC16-B og RC65-B, er det nødvendig å velge det matchende elastomermaterialet med rimelighet.

Begge modeller av radielle fjærenergiserte seler har høy ytelse, utskiftbarhet og bred anvendbarhet. De er egnet for hydraulisk og pneumatisk utstyrsforsegling under tøffe arbeidsforhold og spesielle mediemiljøer, for eksempel kjemisk, petroleum, energi og andre felt. Den rustfrie stålfjæren gir en stabil radial kraft for å sikre langvarig tetningseffekt, mens kombinasjonen av høyytelsesplast og elastomermaterialer er egnet for høyt trykk, høy hastighet og etsende medier. Standardisert Groove -design forenkler installasjon og vedlikehold og reduserer brukskostnadene.

Produktfunksjoner og applikasjoner:

Vanlige trekk ved radiale fjær energiske seler:

1. kan brukes til gjengjeldende, roterende (svingende) og statisk tetning;

2. gjeldende for nesten alle væsker og kjemiske medier;

3. Utmerket tetningsytelse for høyt og lavt trykk og vakuumforsegling;

4. Lav friksjon, liten startmotstand, jevn bevegelse, ingen kryping;

5. Lang levetid, kan brukes til oljefrie smøresel;

6. En rekke materialer er tilgjengelige for å tilpasse seg raske temperaturendringer og forskjellige komplekse arbeidsforhold;

7. Ingen forurensning til mediet når det er i kontakt med sirkulasjon av mat og medisin;

8. Kan steriliseres, nesten ingen begrensning av lagringsperioden.

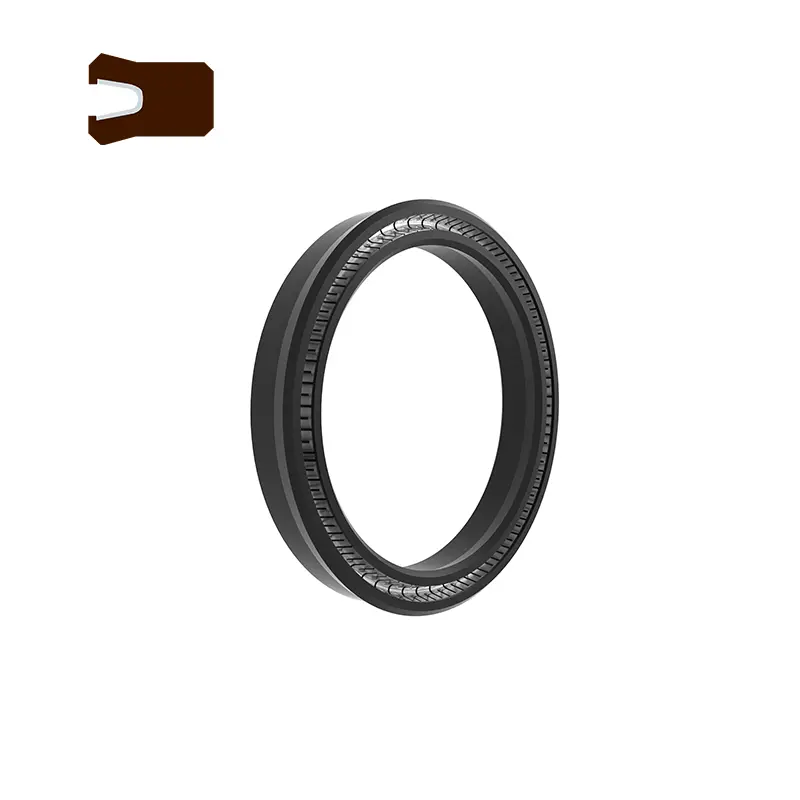

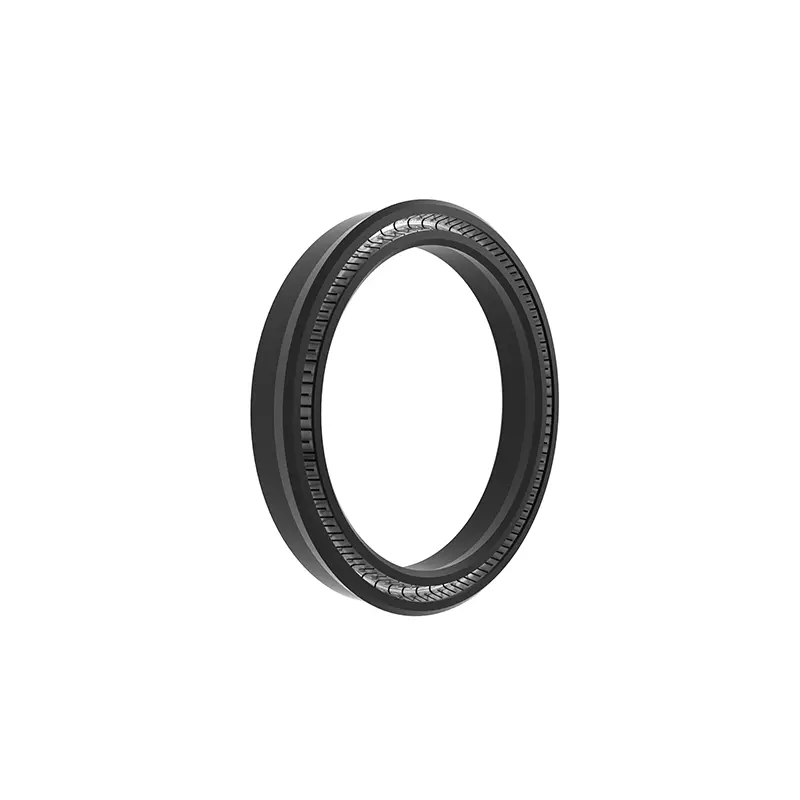

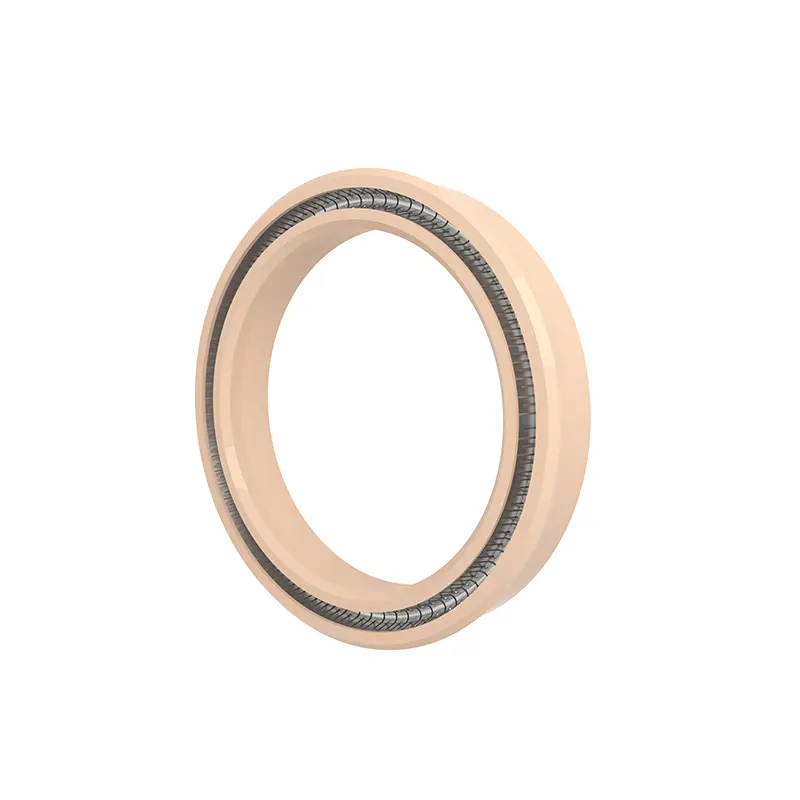

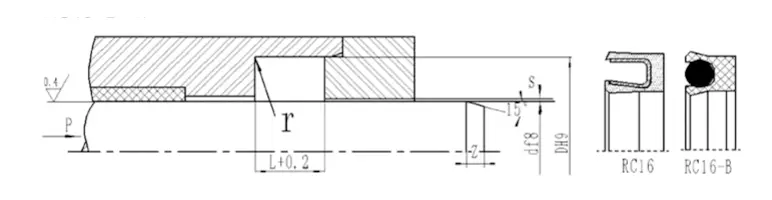

RC16

Gjeldende arbeidsforhold

Materiell valg

1. De matchende O-ringmaterialene kan være: R01 Nitrilgummi (NBR), R02 Fluorubber (FKM), etc.

2. Tetningsmaterialer: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

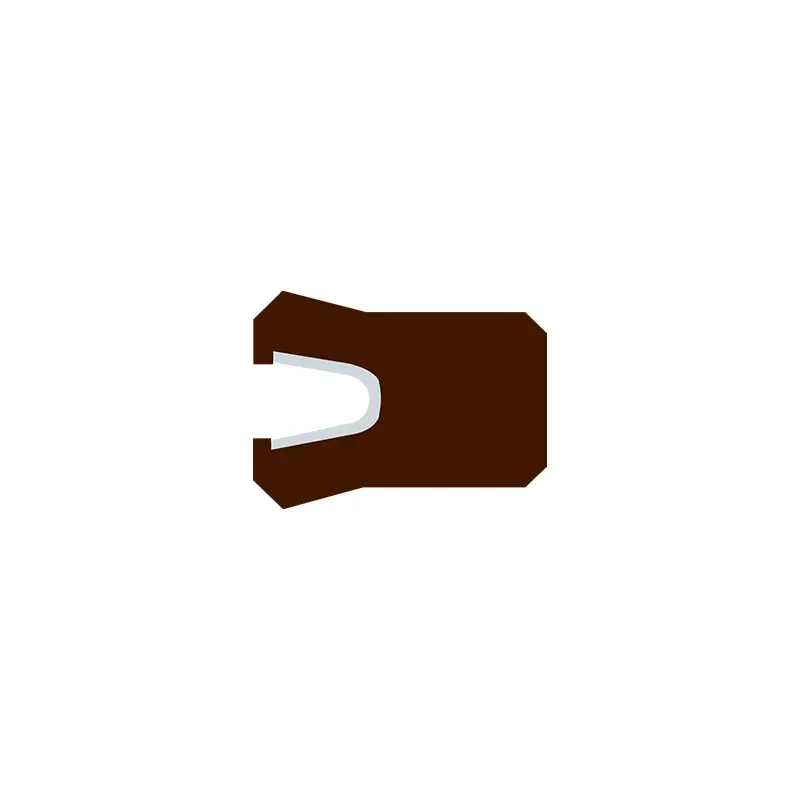

3. Rustfritt stålfjærer kan velges fra O-formede fjærer og V-formede fjærer.

Bestillingseksempel

RC16-40-PTFE4+V aksel diameter 40, tetningsringmateriale er PTFE4, rustfritt stålfjær er V-formet fjær

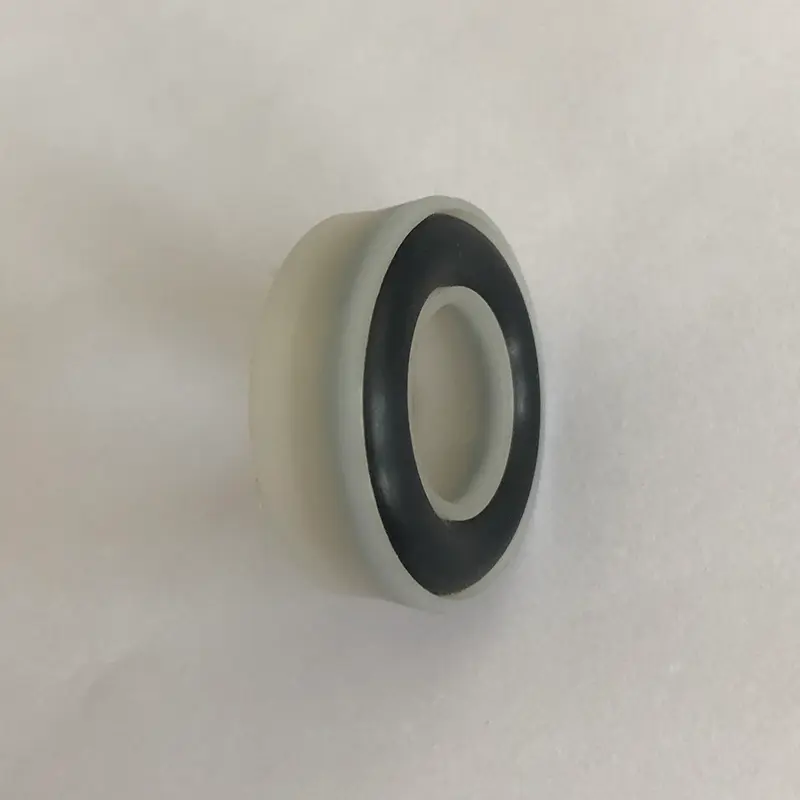

RC16-B-40-PTFE4+R02 akseldiameter er 40, tetningsringmateriale er PTFE4, matchende O-ring er fluorubber

Spesifikasjonsparametertabell (hvilken som helst størrelse innenfor parameterområdet er tilgjengelig)

Installasjon av PAN -tetningen: Bruk vanligvis et åpent spor, og for installasjon av et lukket spor, se installasjonen av PAN -tetningen.

Spesifikasjonsstørrelsestabell (de nødvendige spesifikasjonene er ikke i denne tabellen, vennligst kontakt vårt selskap, vi kan levere produkter opp til 1600mm.)

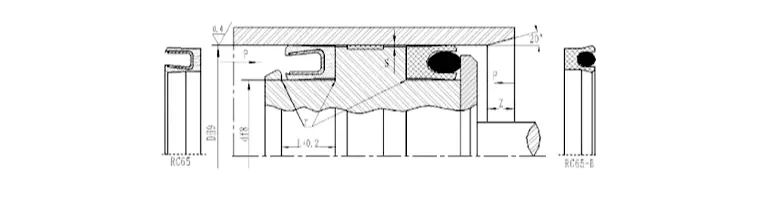

RC65

Gjeldende arbeidsforhold

1. De matchende O-ringmaterialene kan være: R01 Nitrilgummi (NBR), R02 Fluorubber (FKM), etc.

2. Tetningsmaterialer: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

3. Rustfritt stålfjærer kan velges fra O-formede fjærer og V-formede fjærer.

Bestillingseksempel

RC65-40-PTFE4+V Sylinderdiameter 40, tetningsringmateriale er PTFE4, rustfritt stålfjær er V-formet fjær

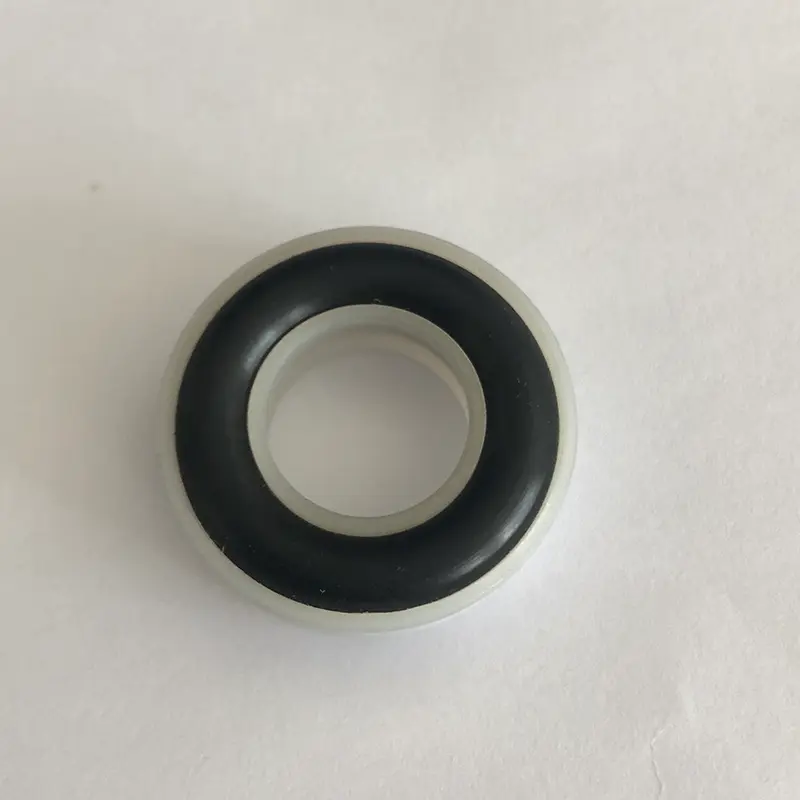

RC65-B-40-PTFE4+R02 sylinderdiameter er 40, tetningsringmateriale er PTFE4, matchende O-ring er fluorubber

Spesifikasjonsparametertabell (hvilken som helst størrelse innenfor parameterområdet er tilgjengelig)
