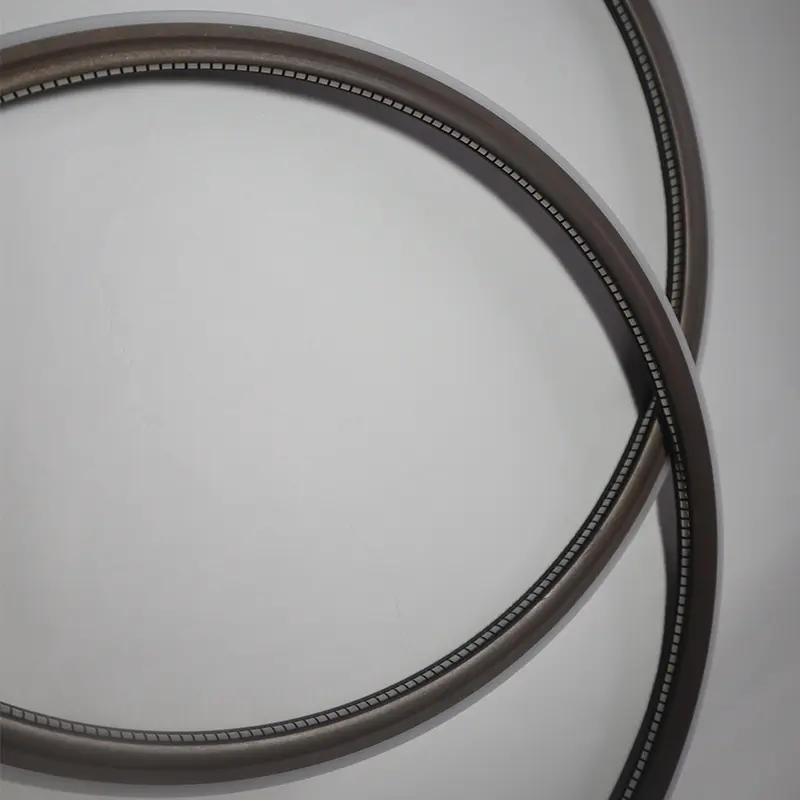

End Flens Spring Energised Seals vi lanserte inkluderer forskjellige modeller, hver med sine egne underavdelinger. De er alle strengt utviklet, produsert og testet.

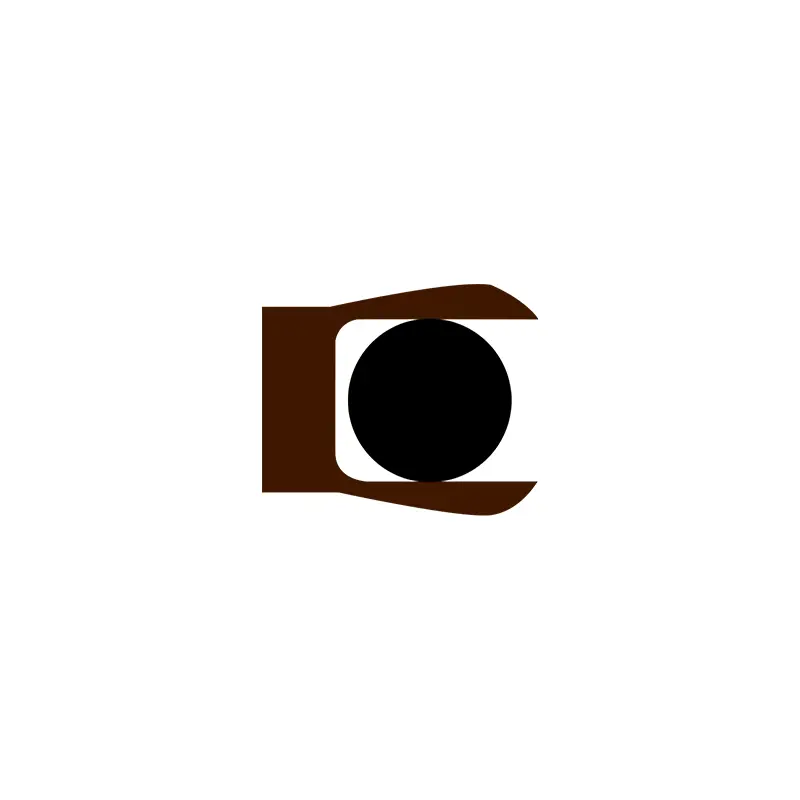

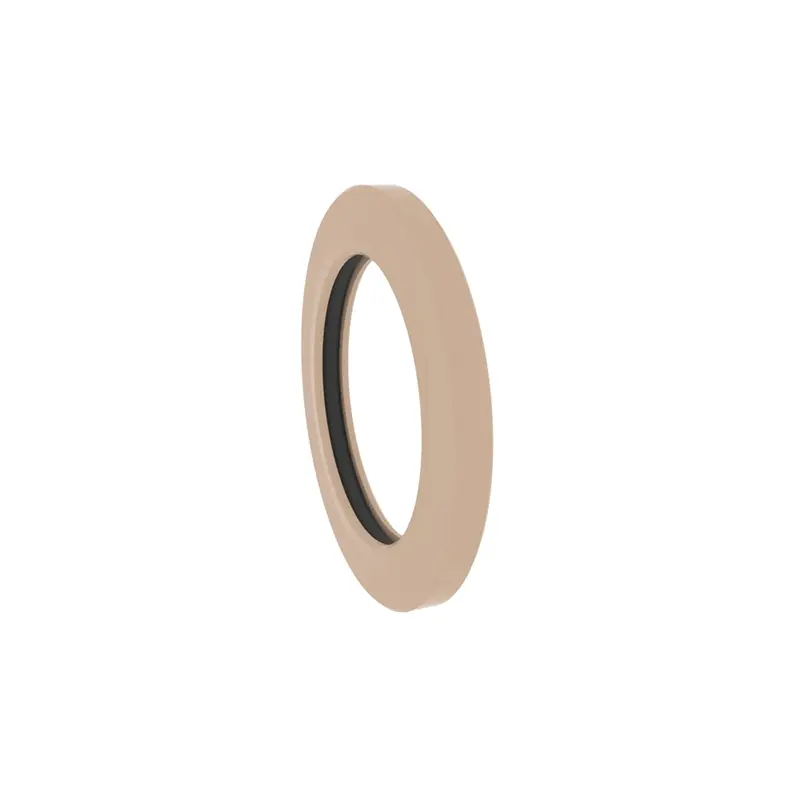

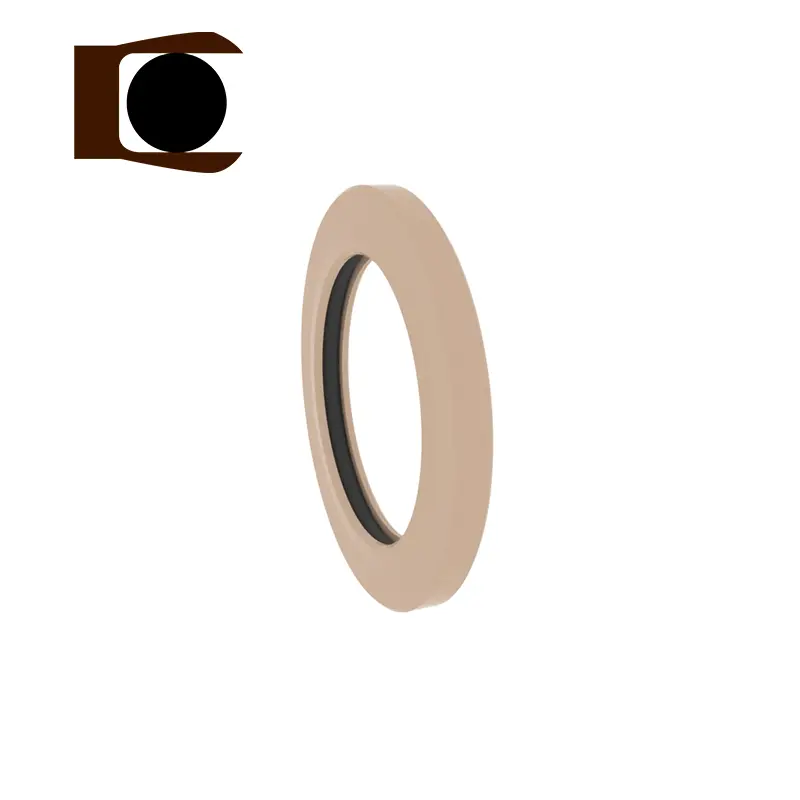

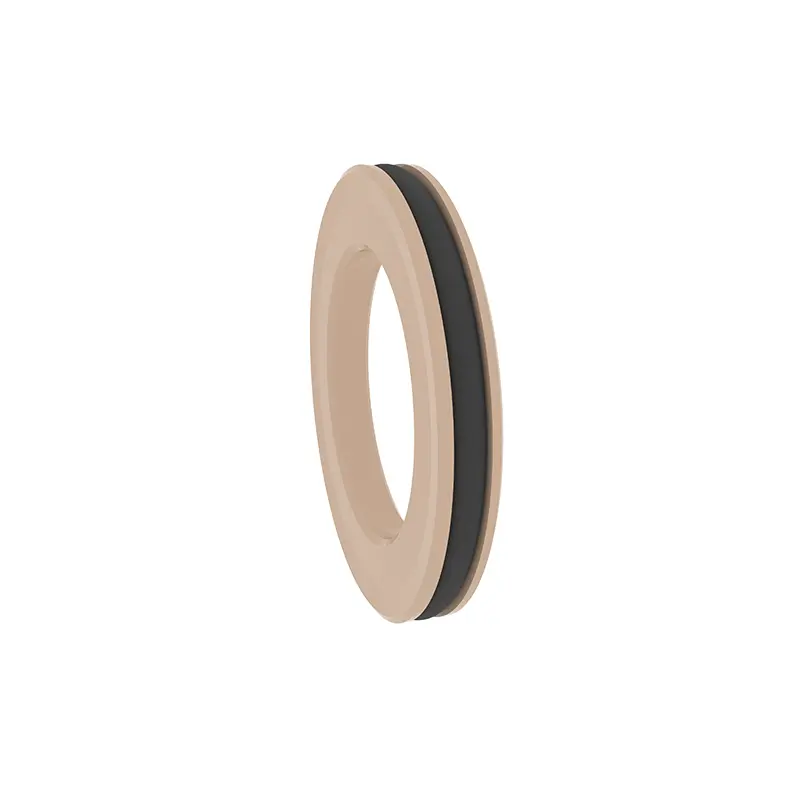

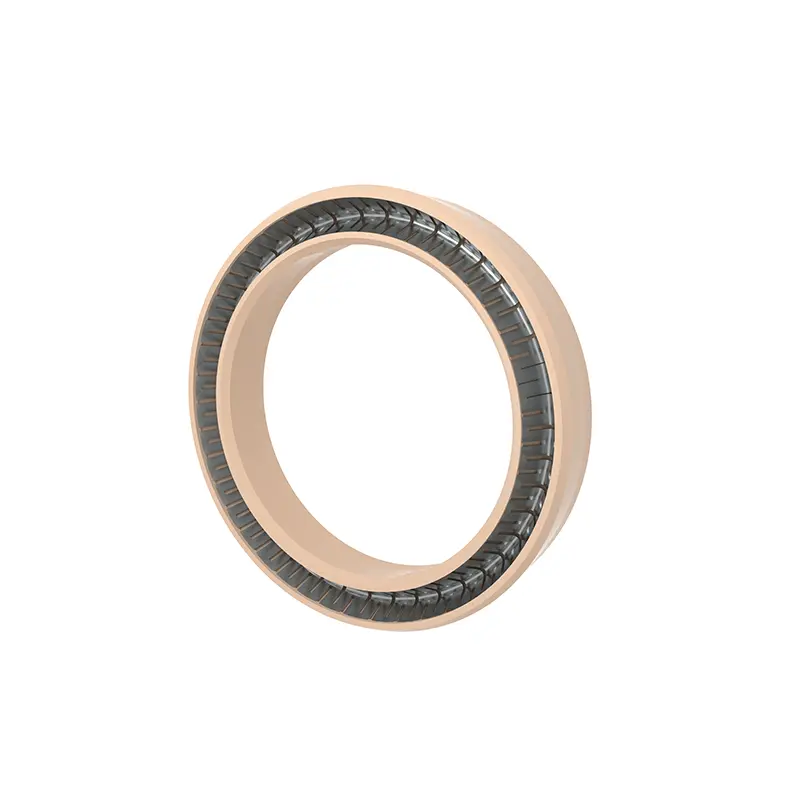

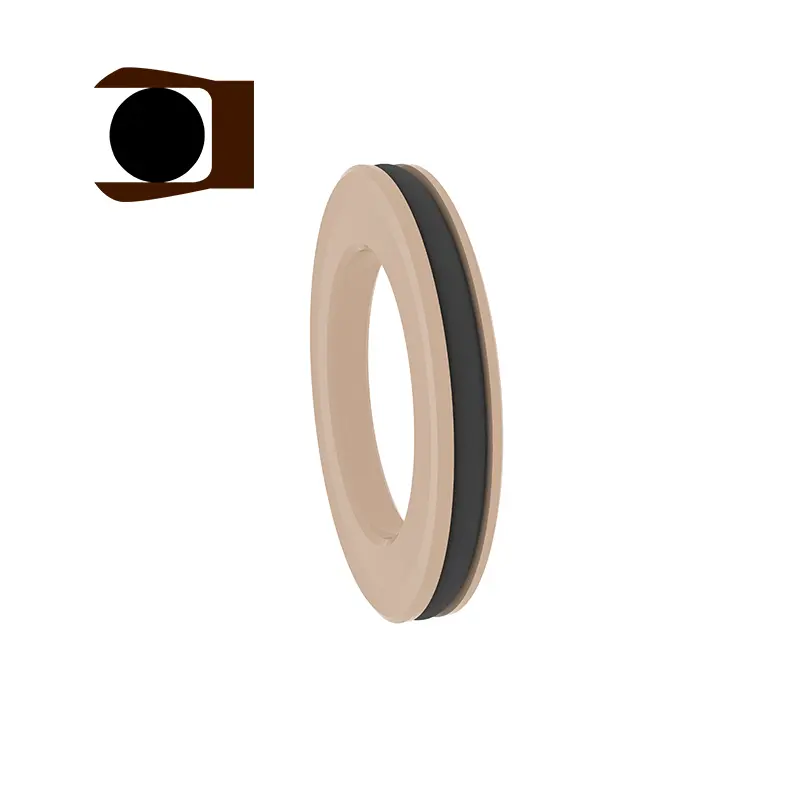

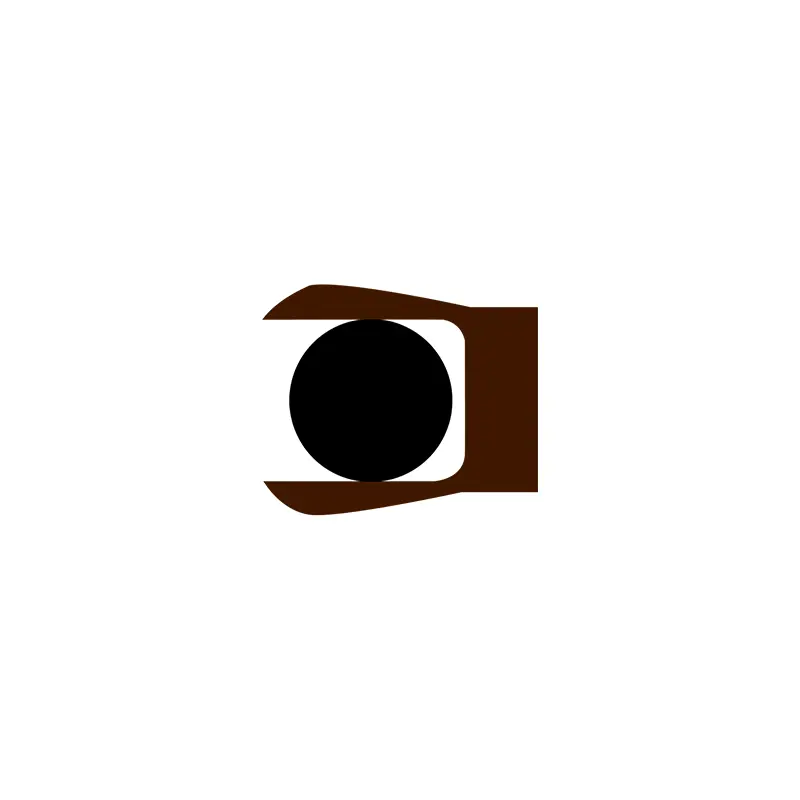

RC2876 og RC2877 er pan-forseglinger, og RC2876-B og RC2877-B er Y-formede kombinerte tetninger. De to forskjellige divisjonene mellom hver modell har samme rille og kan byttes ut. De er egnet for aksial (ende) og flens enveis statiske tetninger og kan brukes på steder der overflaten ruhet ikke er ideell. De to pan-forseglingene er sammensatt av rustfrie stålfjærer og høyfunksjonsplast. Rustfritt stålfjærer kan velges som V-formede fjærer og O-formede fjærer. Og når du bruker RC2876-B og RC2877-B, er det nødvendig å med rimelighet velge de matchende elastomermaterialene.
Produktfunksjoner og applikasjoner:

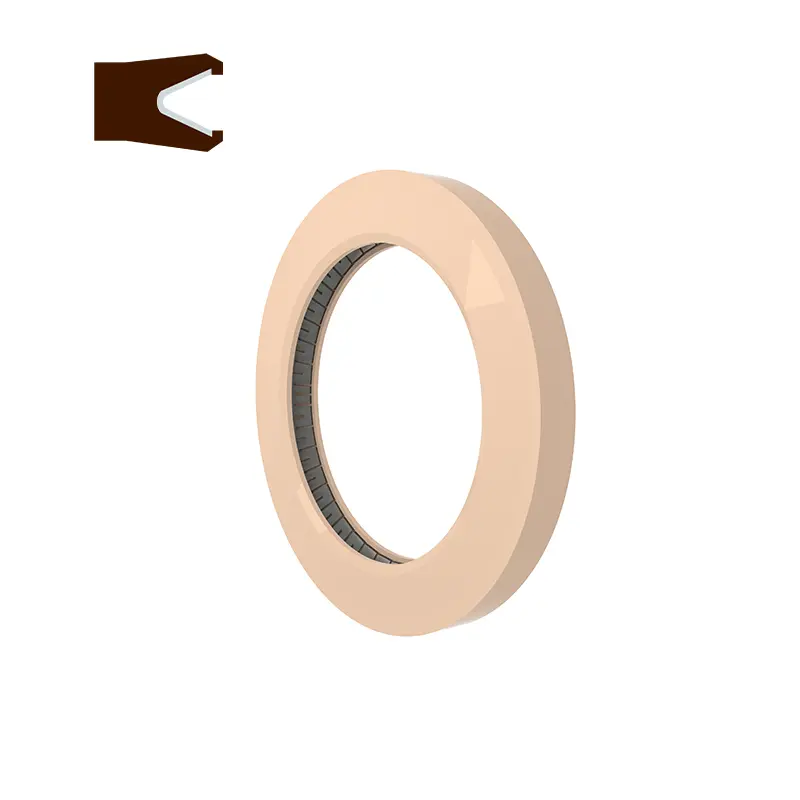

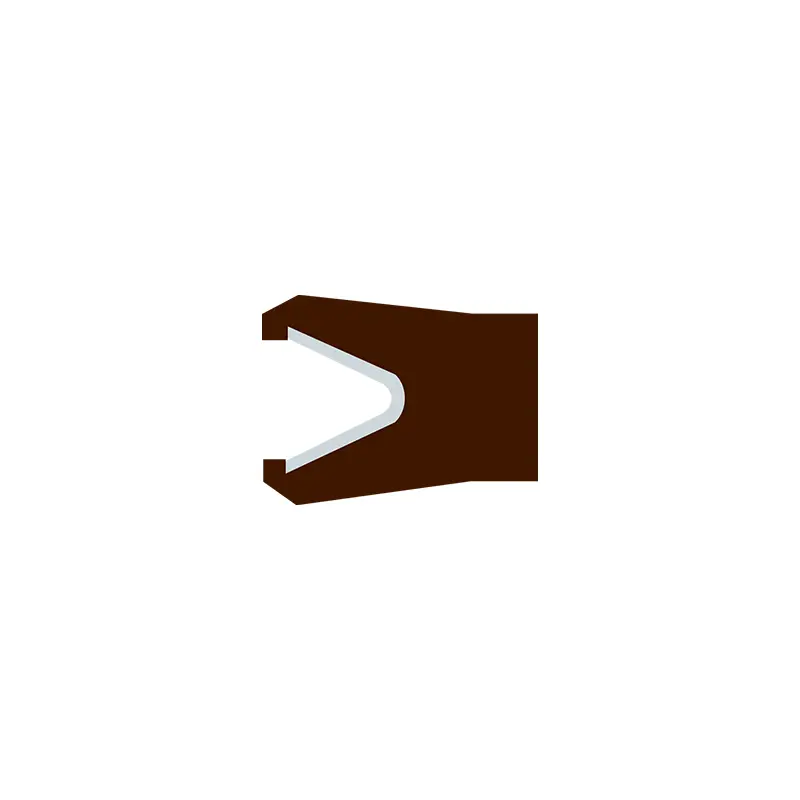

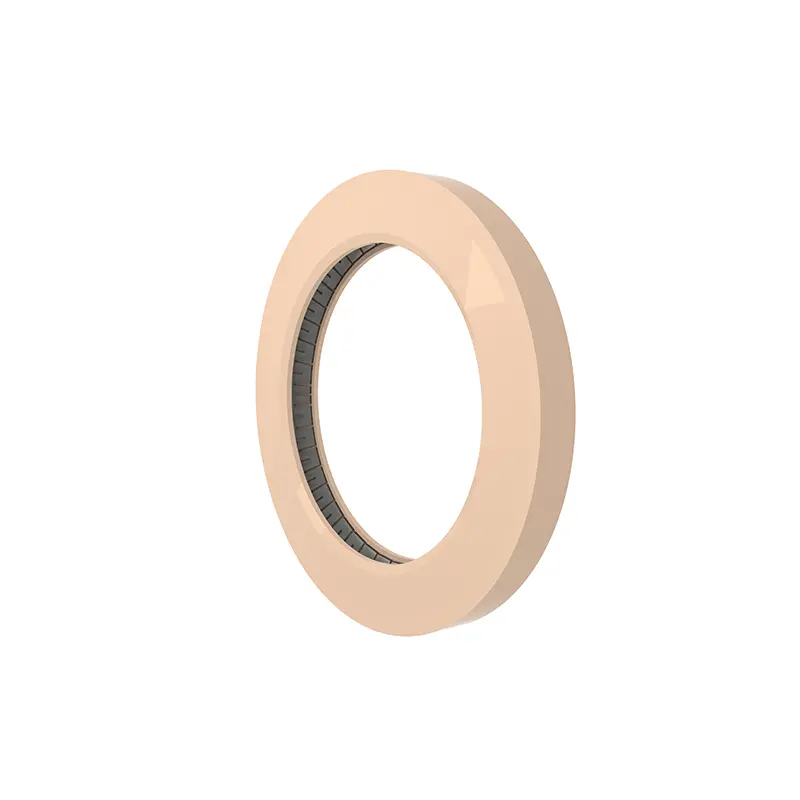

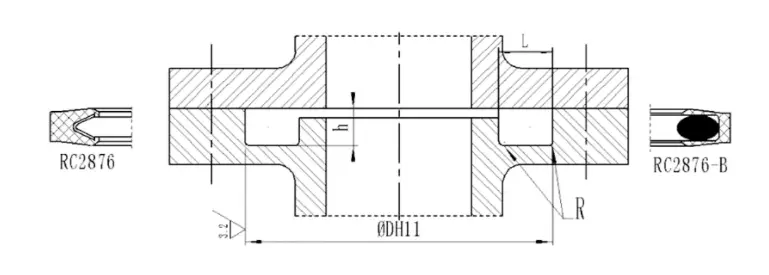

RC2876
Gjeldende arbeidsbetingelser (grenseverdier skal ikke vises samtidig)
| Trykk MPA | Hastighet m/s | Temperatur ℃ | Medium | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Alle væsker, kjemikalier, gasser |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Materiell valg
1. De matchende O-ringmaterialene kan være: R01 Nitrilgummi (NBR), R02 Fluorubber (FKM), etc.
2. Tetningsmaterialer: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Rustfritt stålfjærer kan velges fra O-formede fjærer og V-formede fjærer.
Bestillingseksempel
RC2876-40-PTFE4+V Den ytre diameteren til det indre trykksporet er 40, tetningsringmaterialet er PTFE4, og fjæren er V-formet fjær
RC2876-B-40-PTFE4+R02 Den ytre diameteren til det indre trykksporet er 40, tetningsringmaterialet er PTFE4, og den matchende O-ringen er fluorubber
Merk: Hvis du velger det utvidede området, kan du bruke seriens nummer.
| Serienummer | Serienummer | Standardområde DH11 | Utvidet rekkevidde DH11 | Groove dybde h-0.05 | Sporbredde L+0.2 | Runde hjørner Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |

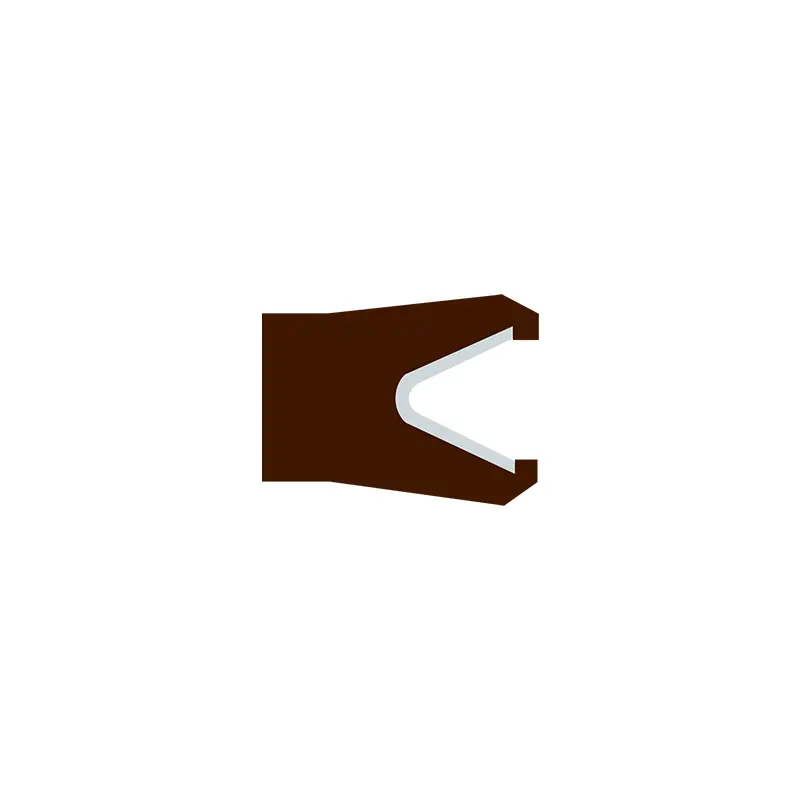

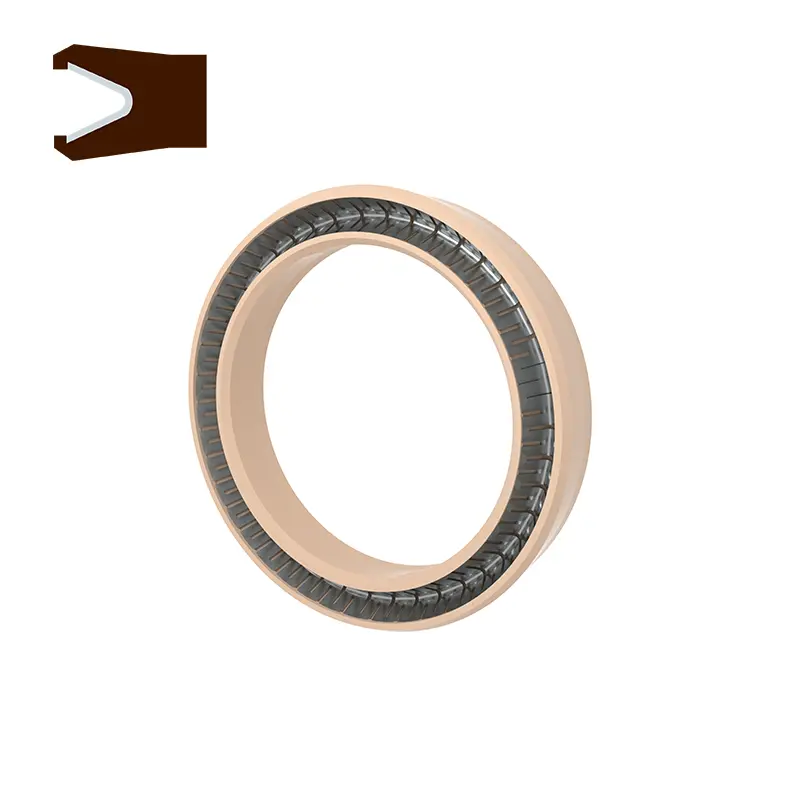

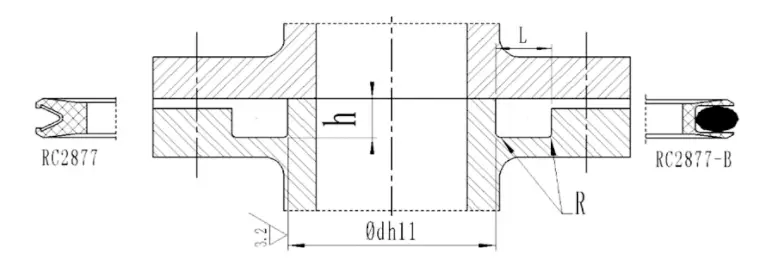

RC2877
Gjeldende arbeidsbetingelser (grenseverdier skal ikke vises samtidig)
| Trykk MPA | Hastighet m/s | Temperatur ℃ | Medium | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Alle væsker, kjemikalier, gasser |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. De matchende O-ringmaterialene kan være: R01 Nitrilgummi (NBR), R02 Fluorubber (FKM), etc.
2. Tetningsmaterialer: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Rustfritt stålfjærer kan velges fra O-formede fjærer og V-formede fjærer.
Bestillingseksempel
RC2877-40-PTFE4+V Den indre diameteren til det ytre trykksporet er 40, tetningsringmaterialet er PTFE4, og den rustfrie stålfjæren er en V-formet fjær
RC2877-B-40-PTFE4+R02 Den indre diameteren til det ytre trykksporet er 40, tetningsmaterialet er PTFE4, og den matchende O-ringen er fluorubber
Merk: Hvis du velger et utvidet område, kan du bruke serienummeret.
| Serienummer | Serienummer | Standardområde D H11 | Utvidet rekkevidde DH11 | Groove dybde h-0.05 | Sporbredde L+0.2 | Runde hjørner Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
