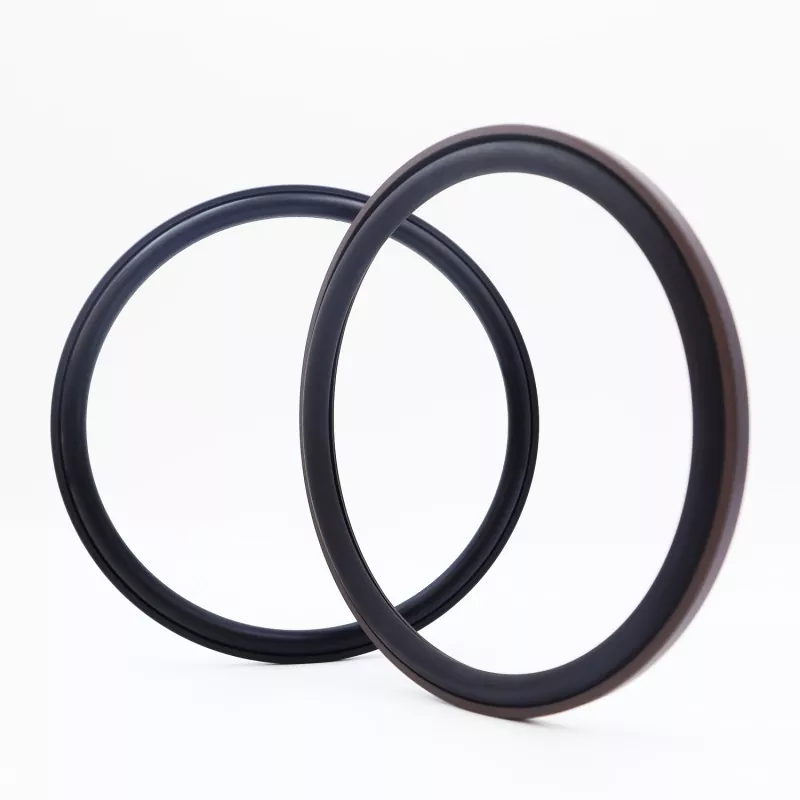

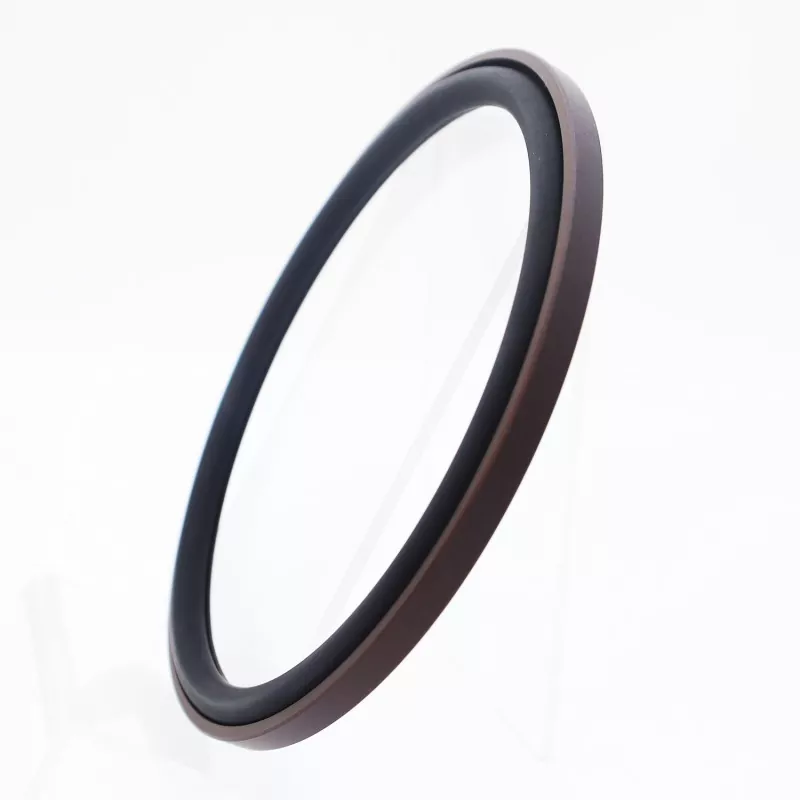

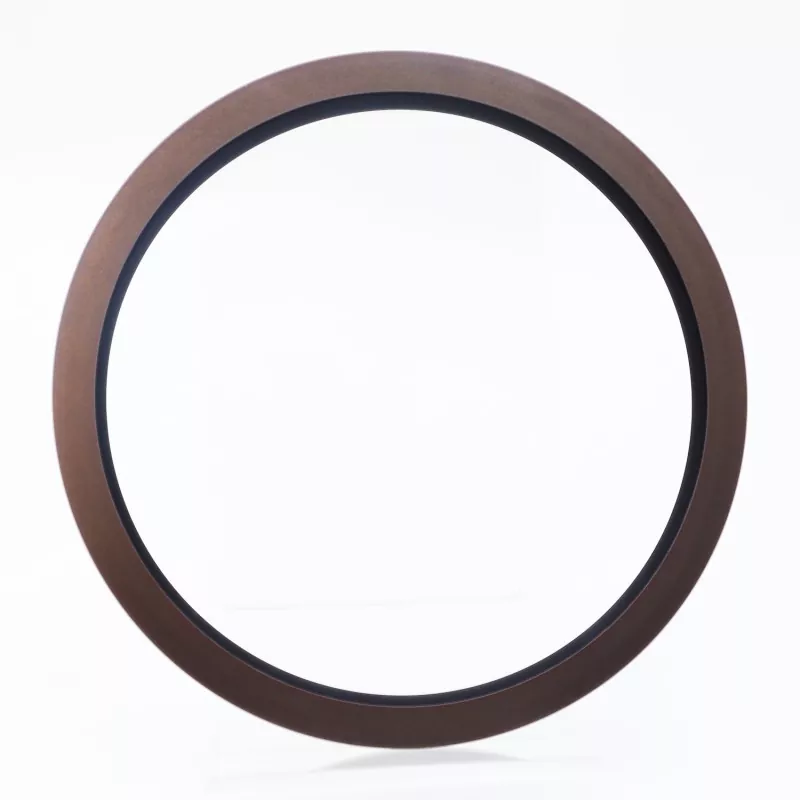

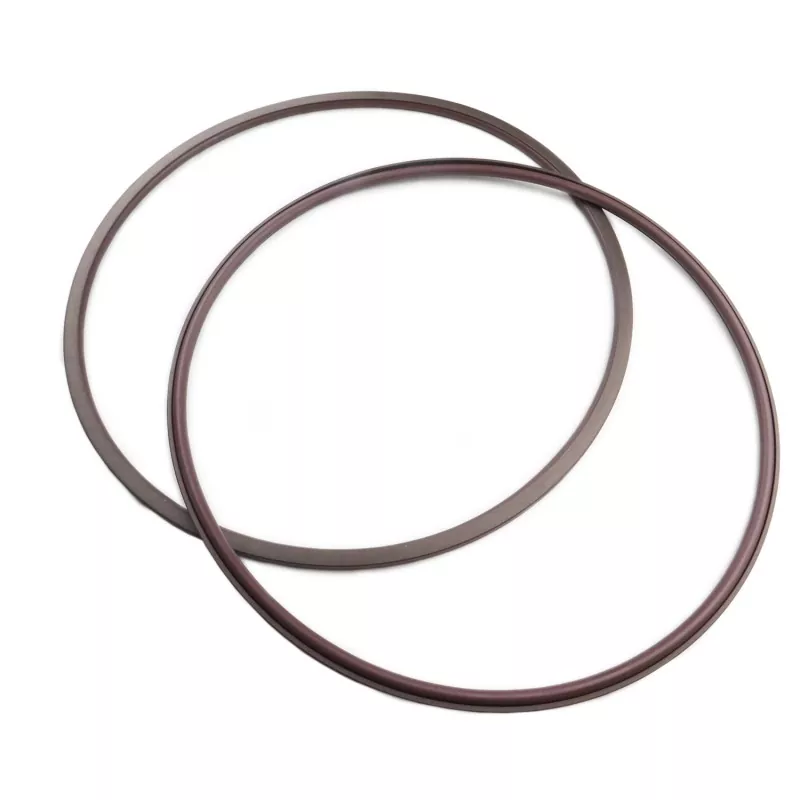

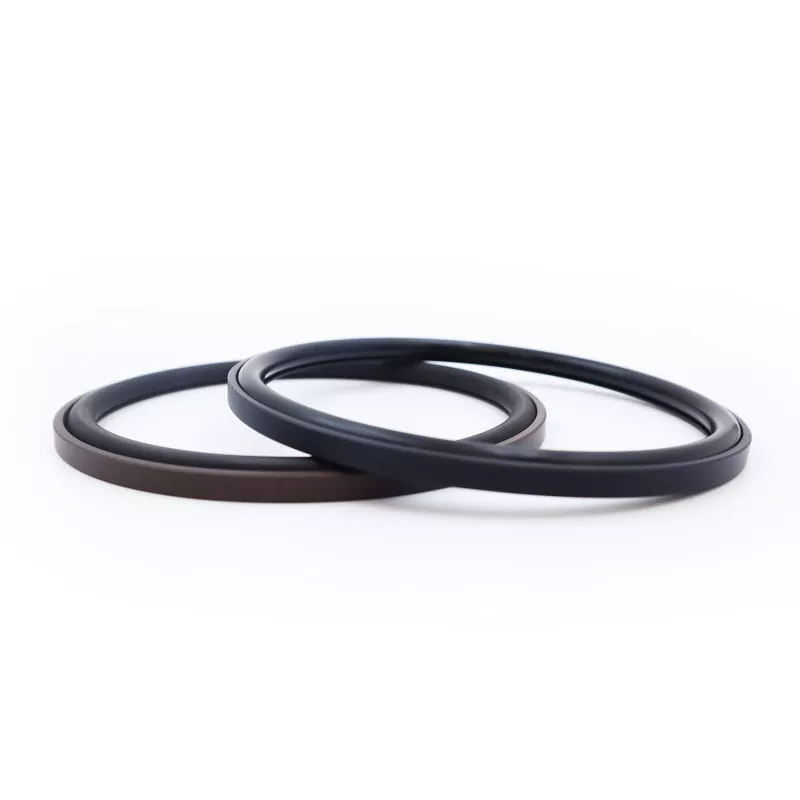

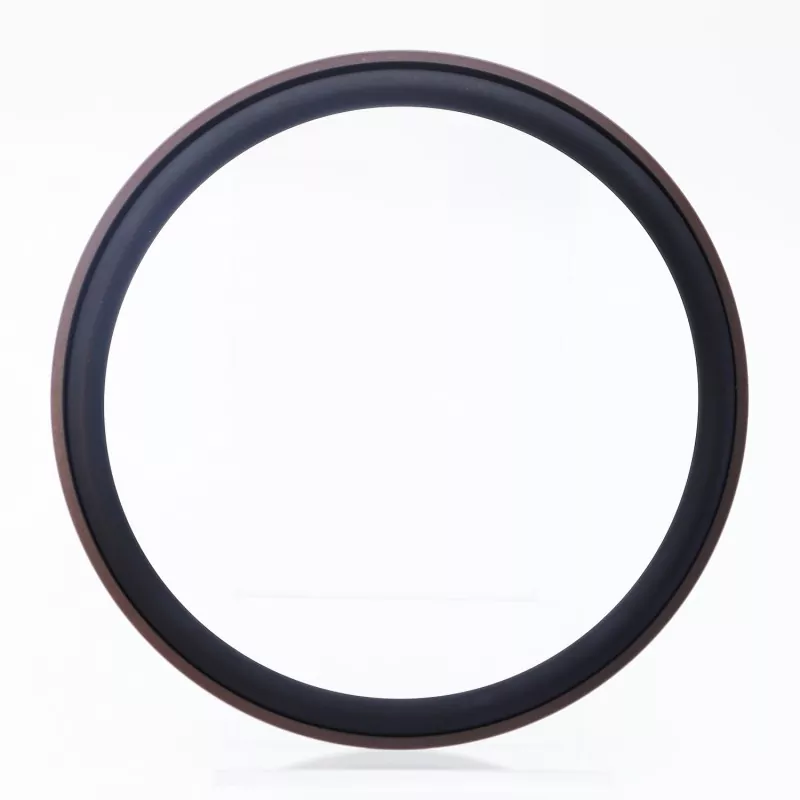

Axial Step Combined Seal består av en rettvinklet tetningsring laget av fylt PTFE og en gummi O-ring; den er designet for enveis statisk tetning, slik som aksial (endeflate) og flenstetninger. Den har lang levetid, utmerket tetningsytelse, motstand mot høye og ultrahøye trykk, og et kompakt strukturelt fotavtrykk; den er også egnet for vanntrykktettingsapplikasjoner. Den er tilgjengelig i to versjoner: RC2871-A (for internt trykk) og RC2871-B (for eksternt trykk).
Effektiv forsegling oppnås gjennom den kontinuerlige gripekraften som genereres av forkomprimeringen av O-ringen, og gir en selvaktiverende tetningseffekt der tetningsytelsen forbedres når middeltrykket øker. Den flensede utformingen på siden av tetningsringen forhindrer effektivt O-ringekstrudering, slik at den enkelt kan håndtere høytrykks- og ultrahøytrykksforhold samtidig som den forblir kompatibel med vanntrykktettingsmiljøer.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Medium |
|
≤300 |
-35 til +100 (med NBR O-ring) |
- |
Hydraulikkolje, emulsjon, vann, etc. |
|
-20 til +200 (med FKM O-ring) |
Denne tetningen består av en rettvinklet PTFE-tetningsring og en O-ring; O-ringen gir forkomprimering, og genererer klemkraften som kreves for å oppnå en tetning. Under trykk øker denne klemkraften - noe som betyr at jo høyere trykk, desto bedre tetningsytelse. Takket være slipperringens sideflensdesign forhindres O-ringen i å ekstrudere, slik at tetningen tåler høyt trykk.
Alle spesifikasjoner innenfor parameterområdet er tilgjengelige.
|

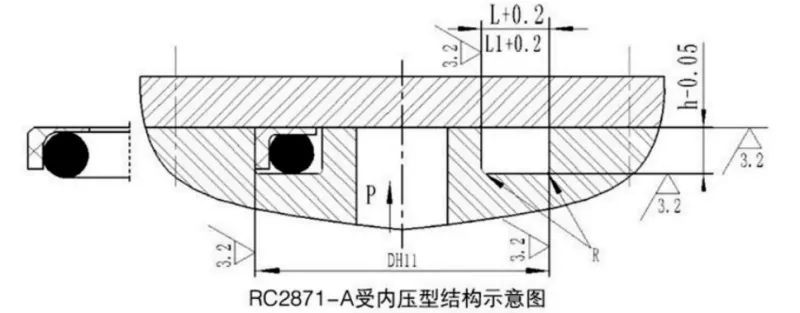

Ytre diameterområde D H11 |
Groove dybde h-0,05 |
Sporbredde L+0,2 |
Sporbredde L1 + 0,2 Trykk > 80 MPa |
Hjørneradius Rmax |
O-ringstråddiameter gjøre |
|
12-30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Alle spesifikasjoner innenfor parameterområdet er tilgjengelige.
|

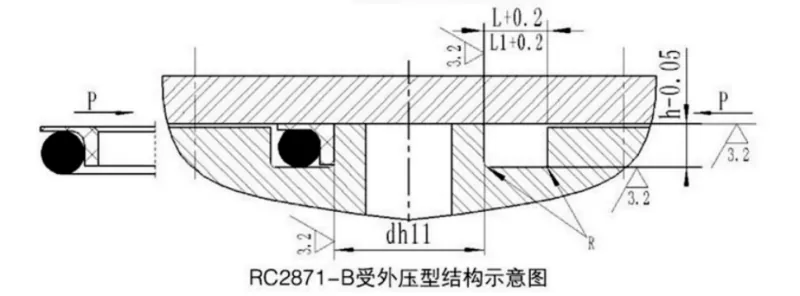

Innerdiameterområde dh11 |
Groove dybde h-0,05 |
Sporbredde L+0,2 |
Sporbredde L1 + 0,2 Trykk > 80 MPa |
Hjørneradius Rmax |
O-ringstråddiameter gjøre |
|
5-30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
