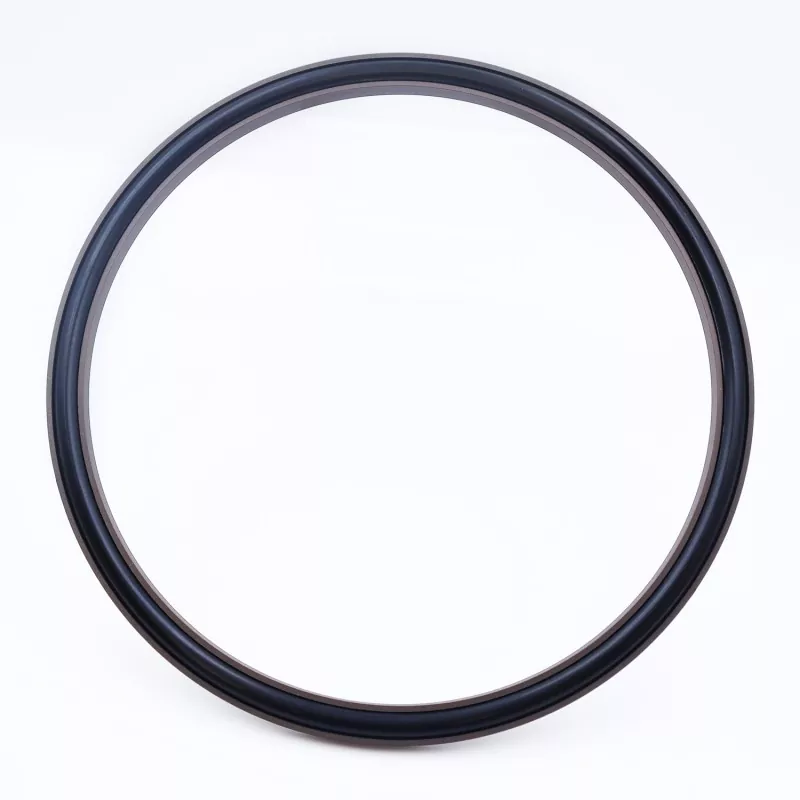

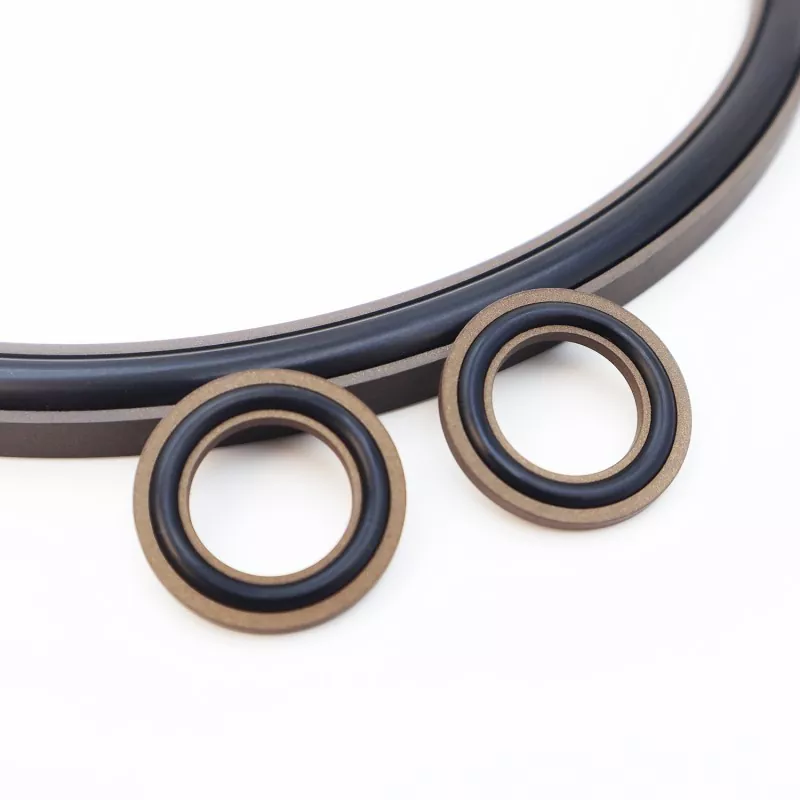

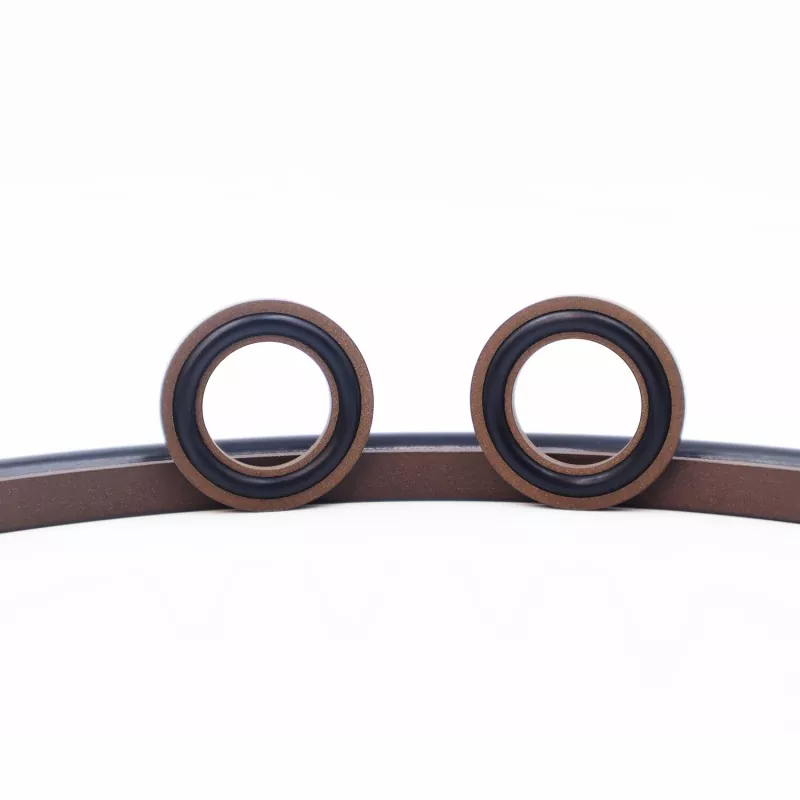

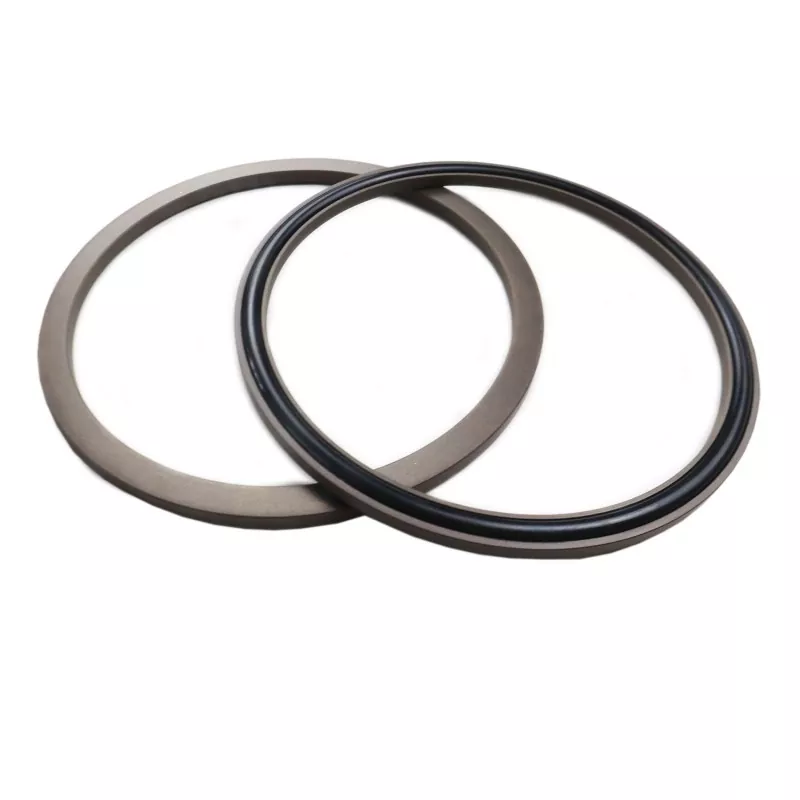

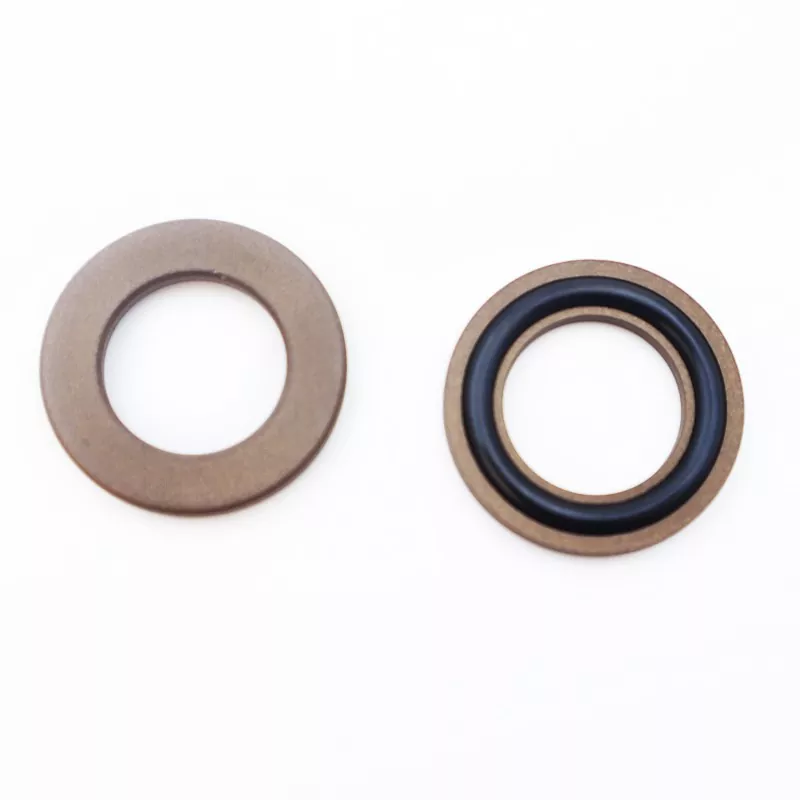

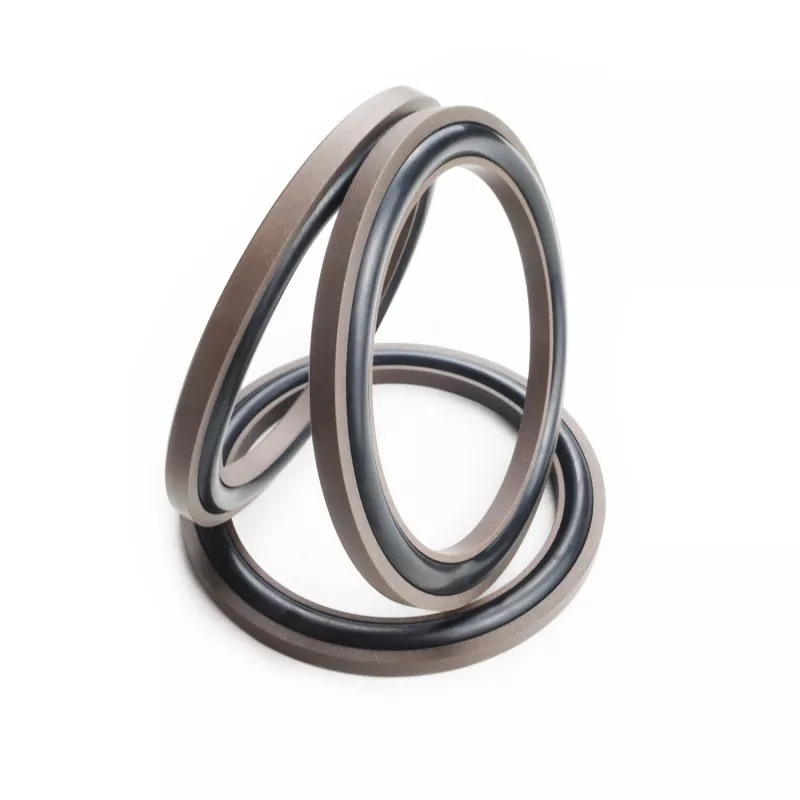

Axial C-Type Combined Seal består av en C-formet tetningsring laget av fylt PTFE og en gummi O-ring; den er designet for statiske tettingsapplikasjoner som aksial (endeflate) og flenstetninger. Nøkkelfunksjoner inkluderer lang levetid, utmerket tetningsytelse, høytrykksmotstand og et kompakt strukturelt fotavtrykk; den er også egnet for hydrauliske tettingsapplikasjoner. Tilgjengelig i to versjoner: RC2872-A (for internt trykk) og RC2872-B (for eksternt trykk).
Den kompakte utformingen letter installasjonen i trange rom, og sikrer pålitelig forsegling og forlenget levetid under langvarig drift. Et komplett utvalg spesifikasjoner er tilgjengelig på lager, med tjenester levert til globale kjøpere, inkludert teknisk utvalg, prisforespørsler og massebestilling.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Medium |
|
≤100 |
-35 til +100 (med NBR O-ring) |
- |
Hydraulikkolje, emulsjon, vann, etc. |
|
-20 til +200 (med FKM O-ring) |

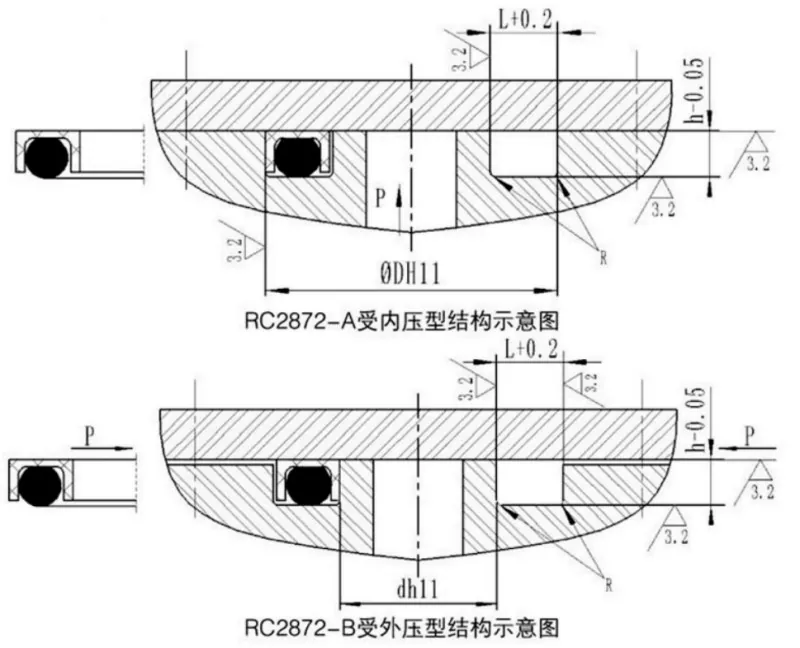

Denne tetningen består av en C-formet PTFE tetningsring og en O-ring; O-ringen gir forkomprimering, og genererer klemkraften som kreves for å oppnå en tetning. Under trykk øker denne klemkraften - noe som betyr at tetningen yter bedre når trykket øker. Takket være tøffelringens doble flensdesign, forhindres O-ringen i å ekstrudere, slik at tetningen tåler høyt trykk.
Alle spesifikasjoner innenfor parameterområdet er tilgjengelige.
|
Ytre diameterområde D H11 |
Groove dybde h-0,05 |
Sporbredde L+0,2 |
Hjørneradius Rmax |
O-ringstråddiameter gjøre |
|
15-30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31-50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Alle spesifikasjoner innenfor parameterområdet er tilgjengelige.
|
Innerdiameterområde d h11 |
Groove dybde h-0,05 |
Sporbredde L+0,2 |
Hjørneradius Rmax |
O-ringstråddiameter gjøre |
|
5-30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31-50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8,60 |
