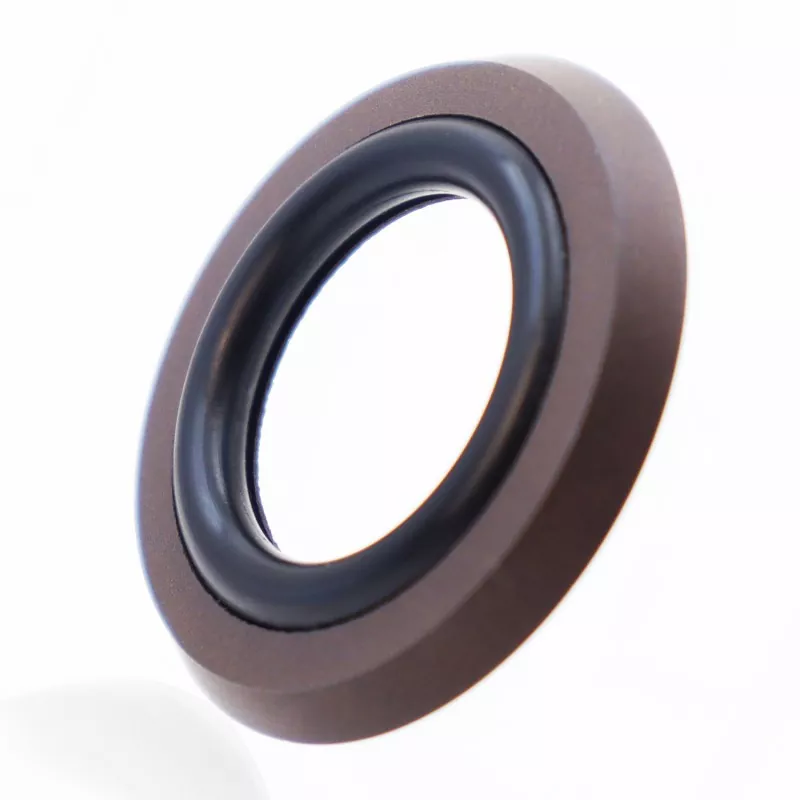

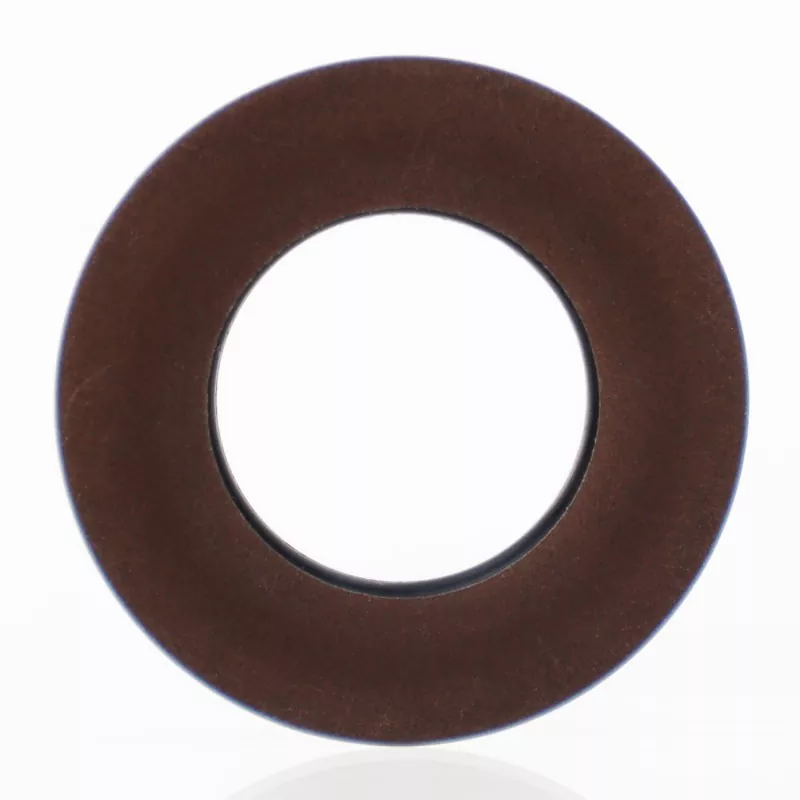

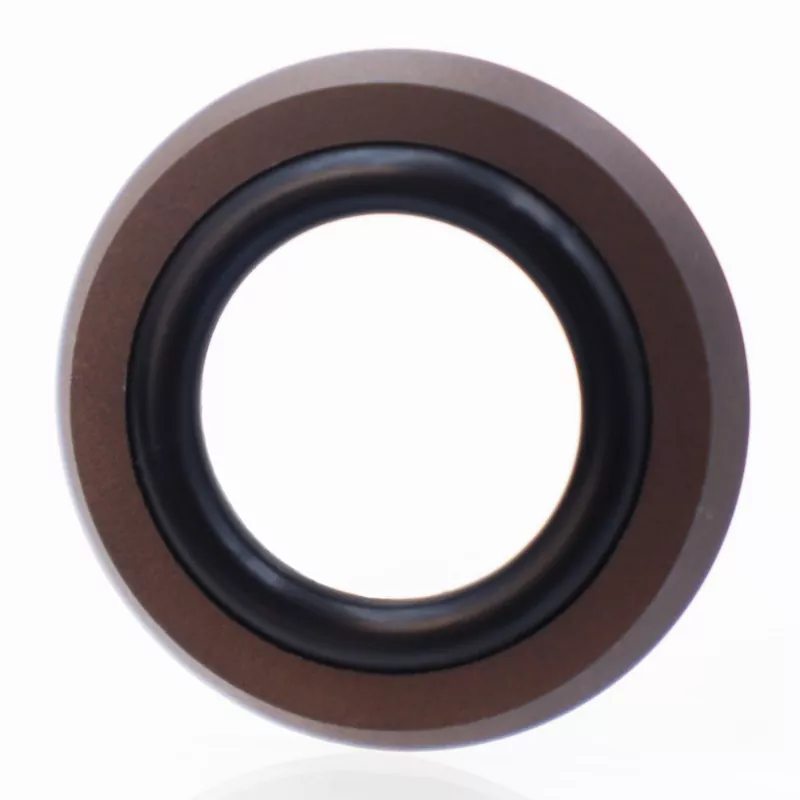

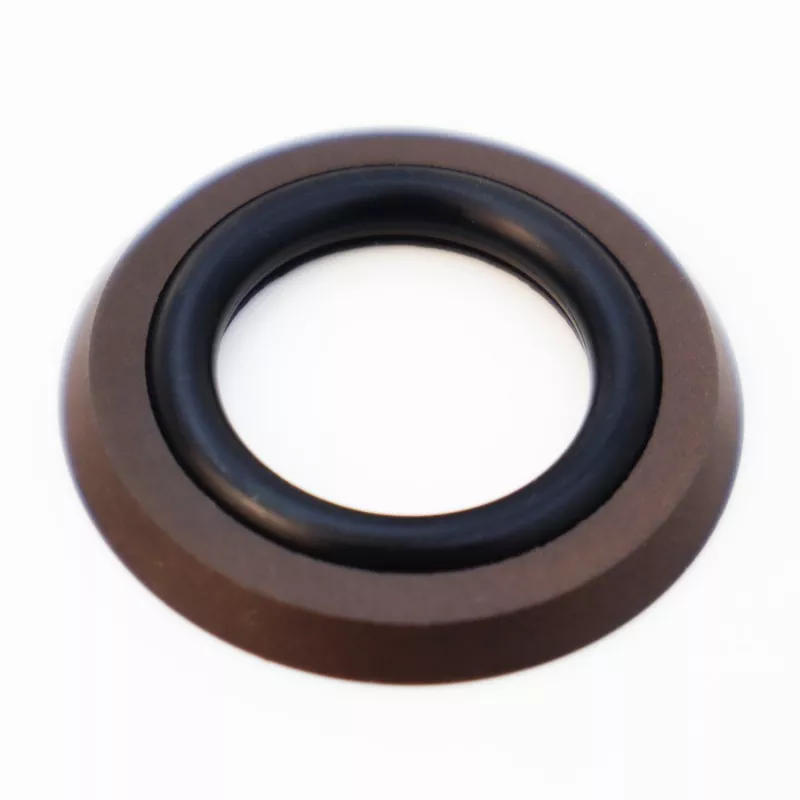

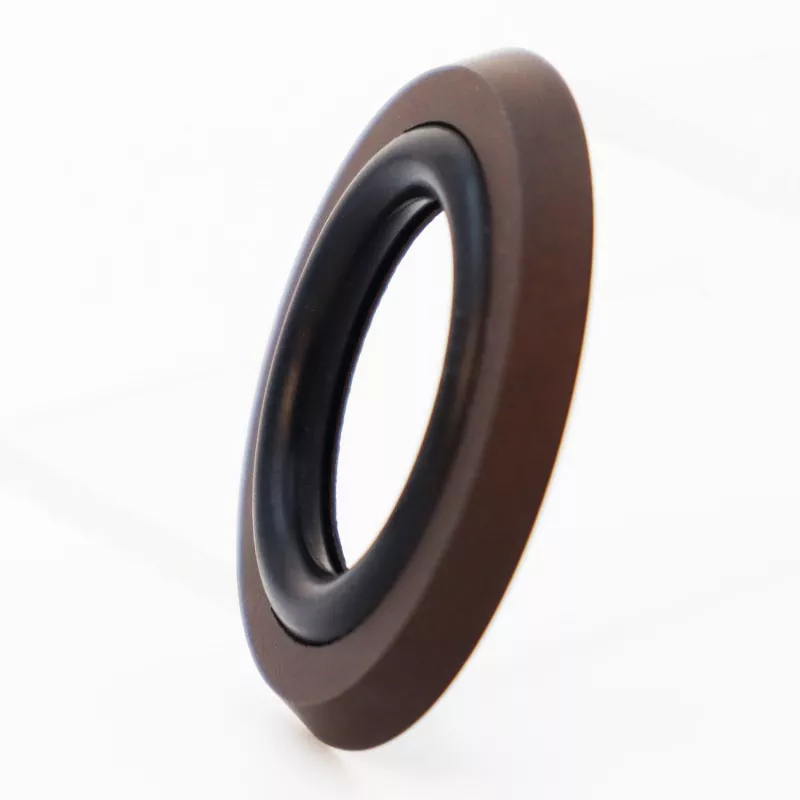

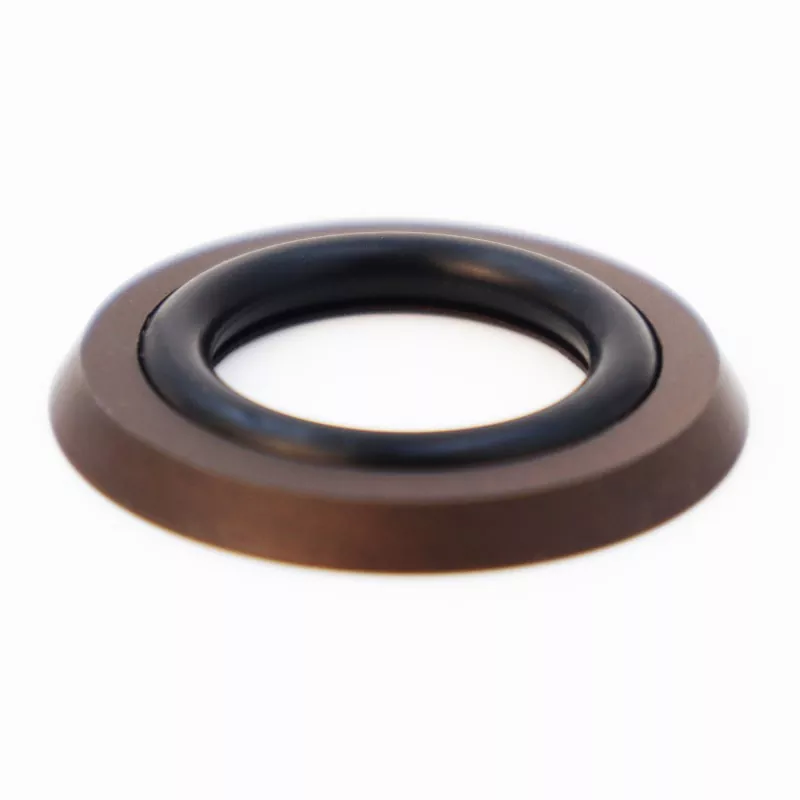

Axial Foot Type Combined Seal består av en fotformet tetningsring laget av fylt PTFE og en gummi O-ring. Den er designet for enveis statiske tettingsapplikasjoner, for eksempel aksial (endeflate) og flenstetninger. Nøkkelfunksjoner inkluderer lang levetid, utmerket tetningsytelse, motstand mot høye og ultrahøye trykk, og en kompakt design som krever minimal installasjonsplass; den er også egnet for hydrauliske tettingsapplikasjoner. Tilgjengelig i to versjoner: RC2875-A (for internt trykk) og RC2875-B (for eksternt trykk).
Den kompakte strukturen passer inn i trange installasjonsspor, noe som reduserer risikoen for utstyrslekkasje betydelig. Et komplett utvalg av spesifikasjoner er tilgjengelig på lager, og vi tar gjerne imot henvendelser og prøvebestillinger fra globale kjøpere.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Medium |
|
≤60 |
-35 til +100 (med NBR O-ring) |
≤6 |
Mineralbaserte hydraulikkoljer, brannsikre væsker (HFA/HFB), vann m.m. |
|
-20 til +200 (med FKM O-ring) |

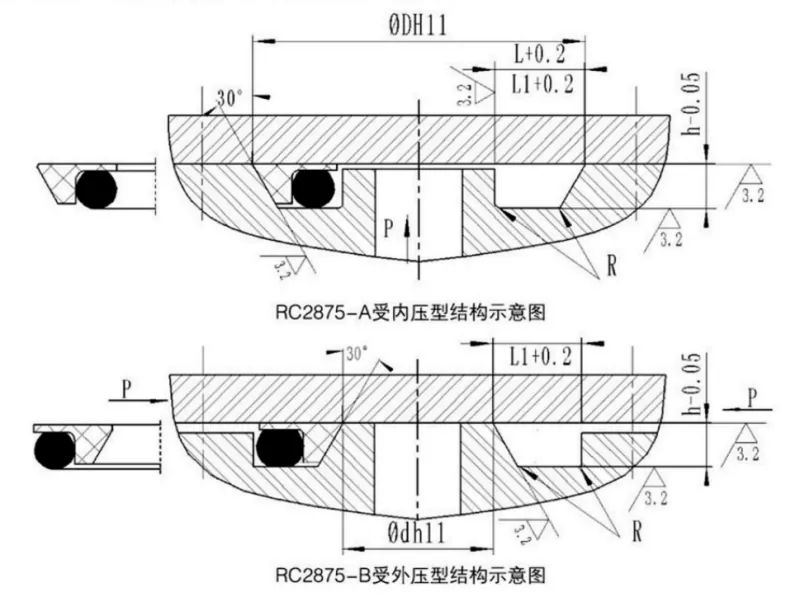

Denne tetningen består av en modifisert PTFE-tetningsring med en fotformet profil og en O-ring. Under trykk øker tetningens gripekraft – noe som betyr at jo høyere trykk, jo bedre tetningsytelse. Takket være glideringens fotformede sideflensdesign, forhindres O-ringen i å ekstrudere, slik at tetningen tåler høye og ultrahøye trykk.
Alle spesifikasjoner innenfor parameterområdet er tilgjengelige.
|
Ytre diameterområde D H11 |
Groove dybde h-0,05 |
Sporbredde L+0,2 |
Sporbredde L1 + 0,2 Trykk > 100 MPa |
Hjørneradius Rmax |
O-ringstråddiameter gjøre |
|
17-50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Alle spesifikasjoner innenfor parameterområdet er tilgjengelige.
|
Innerdiameterområde dh11 |
Groove dybde h-0,05 |
Sporbredde L+0,2 |
Sporbredde L1 + 0,2 Trykk > 100 MPa |
Hjørneradius Rmax |
O-ringstråddiameter gjøre |
|
5-40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
