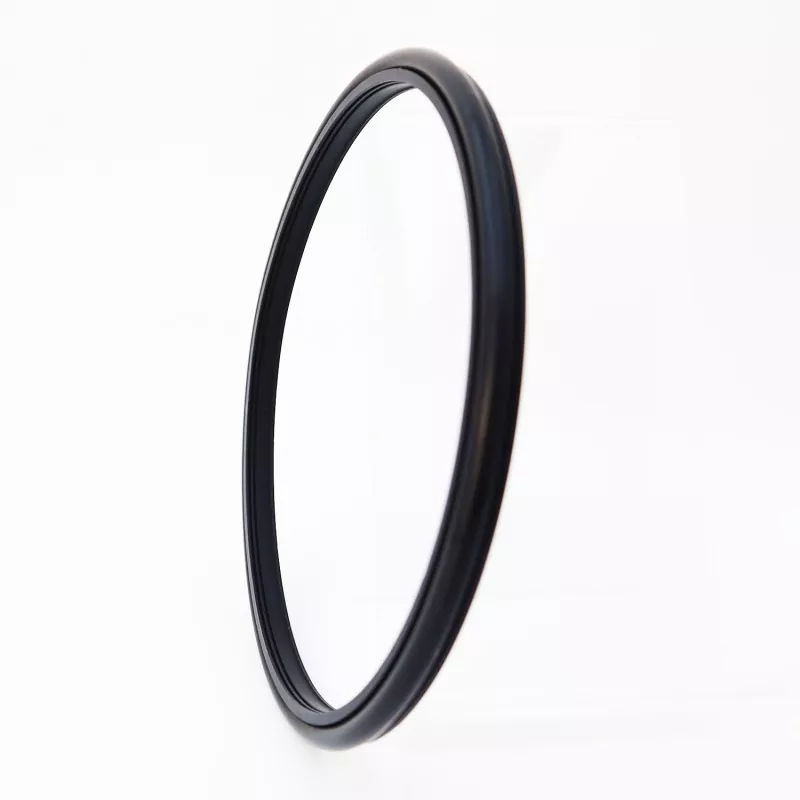

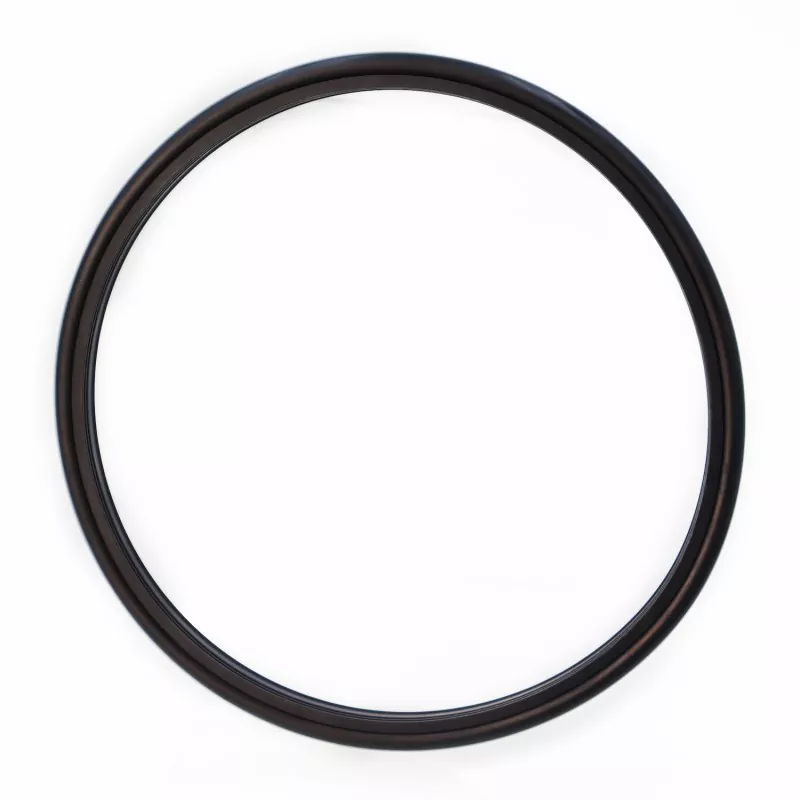

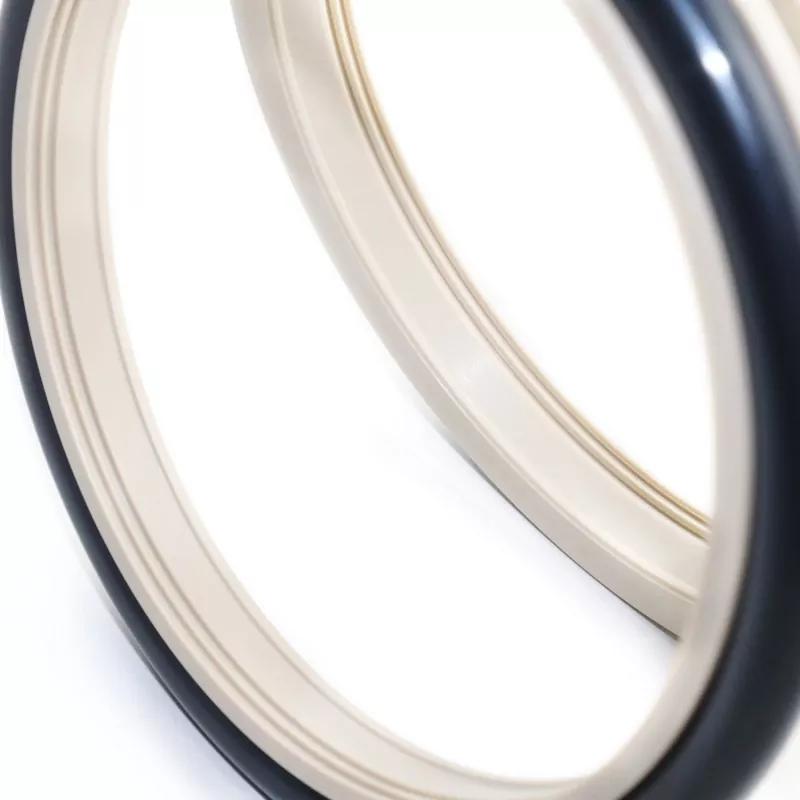

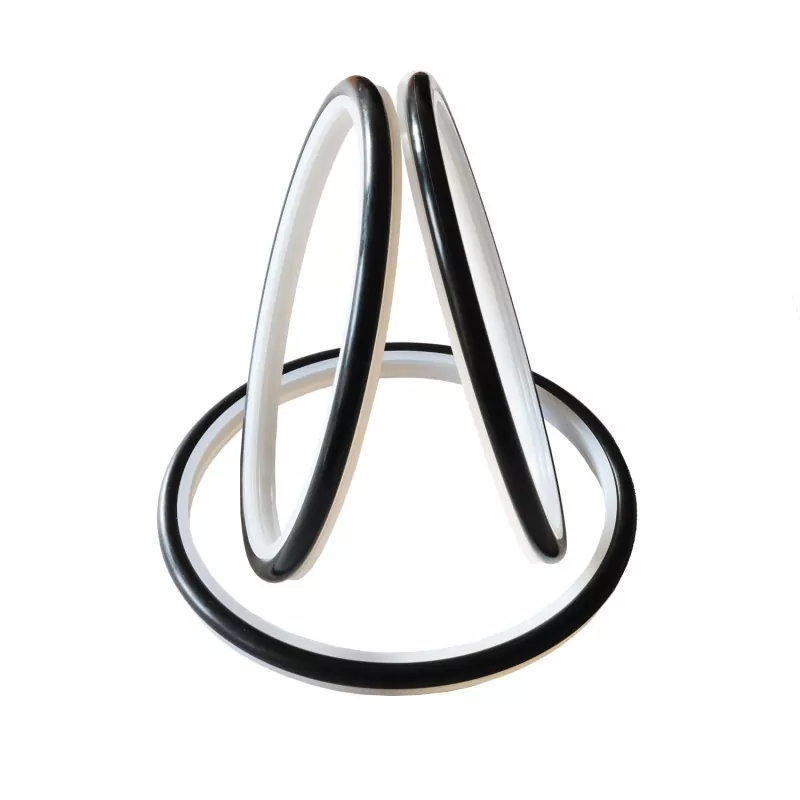

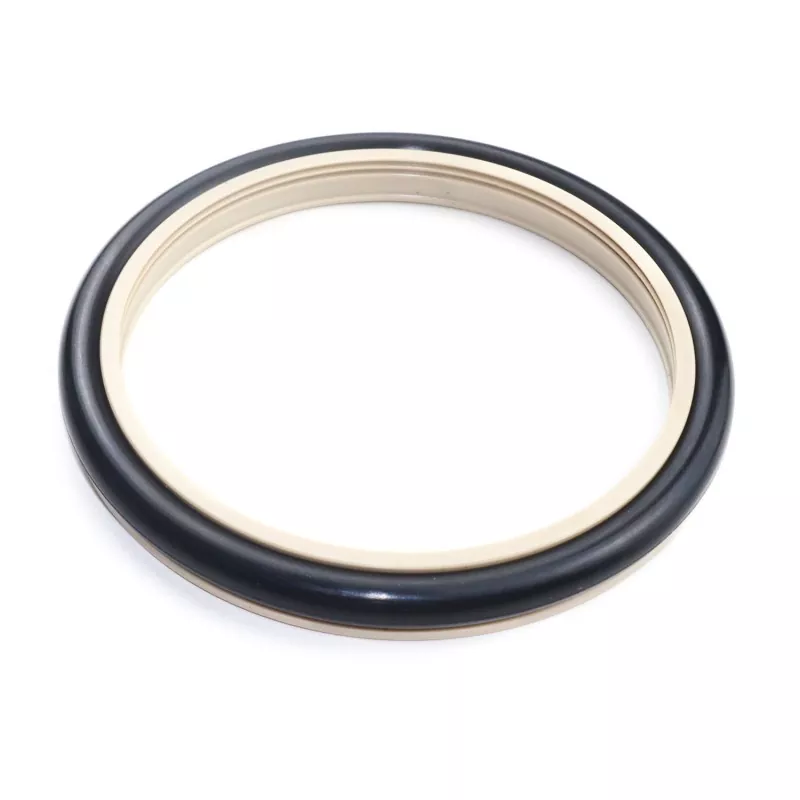

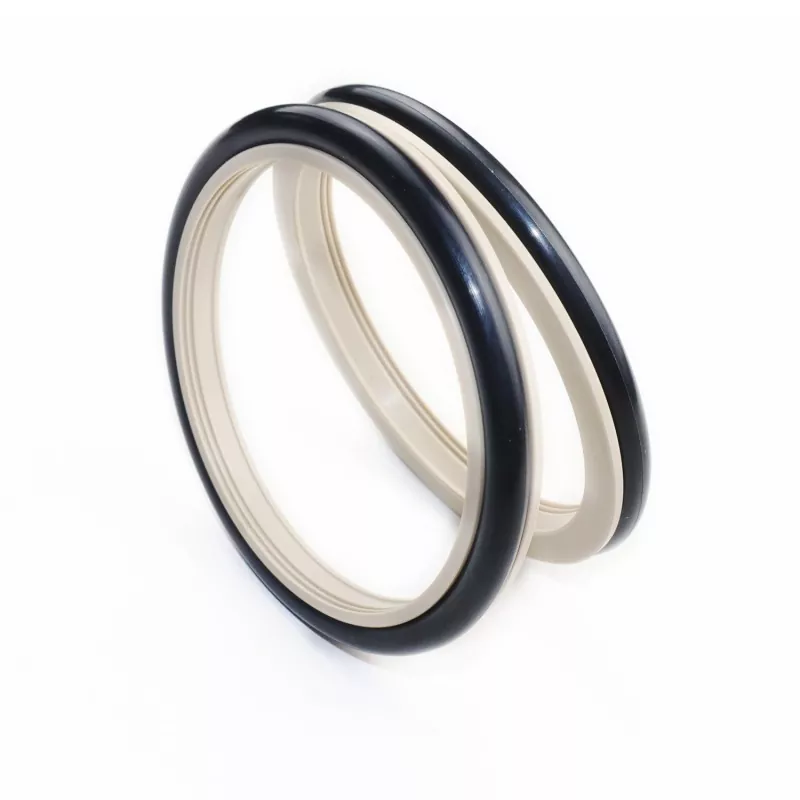

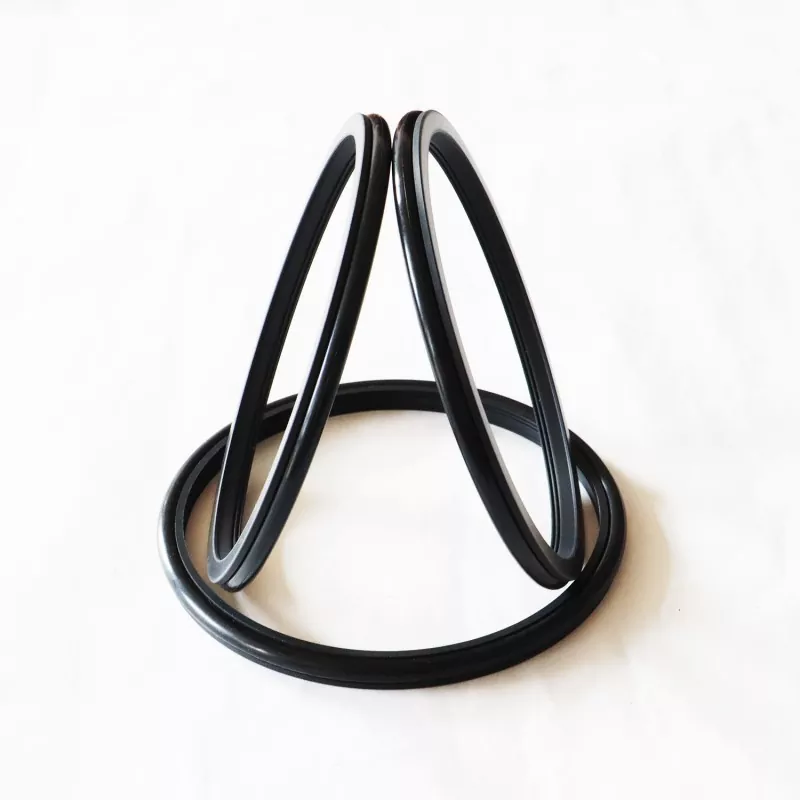

Den forsterkede taggete kompositttetningen (sementslurry-tetningen) for stempelstenger (aksler) består av en spesialdesignet tagget tetningsring laget av høyytelses ingeniørplast og en O-ring av gummi; den er egnet for ensrettet forsegling i hydrauliske frem- og tilbakegående og roterende applikasjoner. Den brukes først og fremst i stempelpumper, slampumper, skrueboreverktøy, borerigger, oljeleteutstyr, betongblandeanlegg og mer.
Nøkkelfunksjoner inkluderer lang levetid, lav friksjon, utmerket tetningsytelse, kompakt design og enkel installasjon, bruk og vedlikehold. Den optimaliserte utformingen av tetningsleppeprofilen og tykkelsen sikrer effektiv tetting selv når den utsettes for harde medier som sementslurry.
Når det brukes med gjørmelignende medier, anbefales det å injisere smørefett mellom de to (eller flere) tetningstrinnene.
Grenseverdier bør ikke forekomme samtidig.
|
Trykk (MPa) |
Temperatur (°C) |
Hastighet (m/s) |
Medium |
|
|
Gjengående bevegelse |
Roterende bevegelse |
|||
|
≤100 |
-35 til +100 (med NBR O-ring) |
≤6 |
≤2 |
Vann, gjørme, råolje, hydraulikkolje, emulsjon |
|
-20 til +200 (med FKM O-ring) |
||||
1. Kompatible O-ringmaterialer inkluderer: R01 Nitrilgummi (NBR), R02 Fluorrubber (FKM), etc.
2. Tetningsringmateriale: Standardmateriale PTFE4; andre tilgjengelige materialer inkluderer PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Bestillingsmodell: RC2061-80*91.7*7.6-PTFE4-R01 (Modell - akseldiameter * rillediameter * rillebredde - materialkode)
Størrelser innenfor det angitte parameterområdet er tilgjengelig.
|

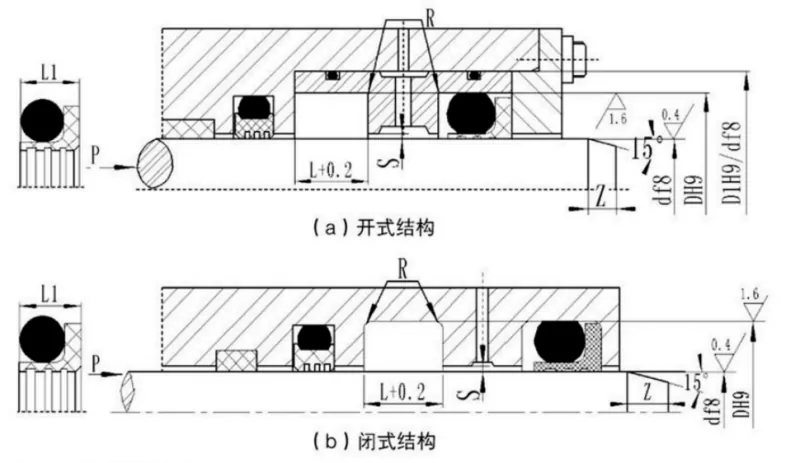

Skaftdiameterområde Standard type d f8 RC2061 |
Skaftdiameterområde Kraftig d f8 RC2061-Z |
Rille diameter D H9 |
Sporbredde L+0,2 |
Forseglingsbredde L1 |
Hjørneradius Rmax |
Radiell klaring Smax |
Chamfer Zmin |
O-ringens tverrsnittsdiameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Merk: 1. For akseldiametre ≤30 mm anbefales en åpen rillekonstruksjon.
2. For roterende tetningsapplikasjoner bør den roterende akselens overflatehardhet være HRC ≥58.
3. For trykk over 30 MPa anbefales en H8/f8-pasning for ekstruderingsgapet.
