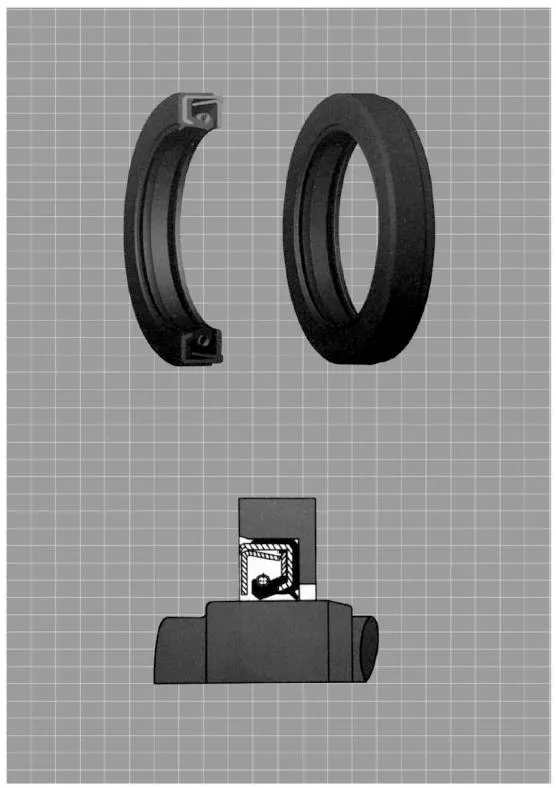

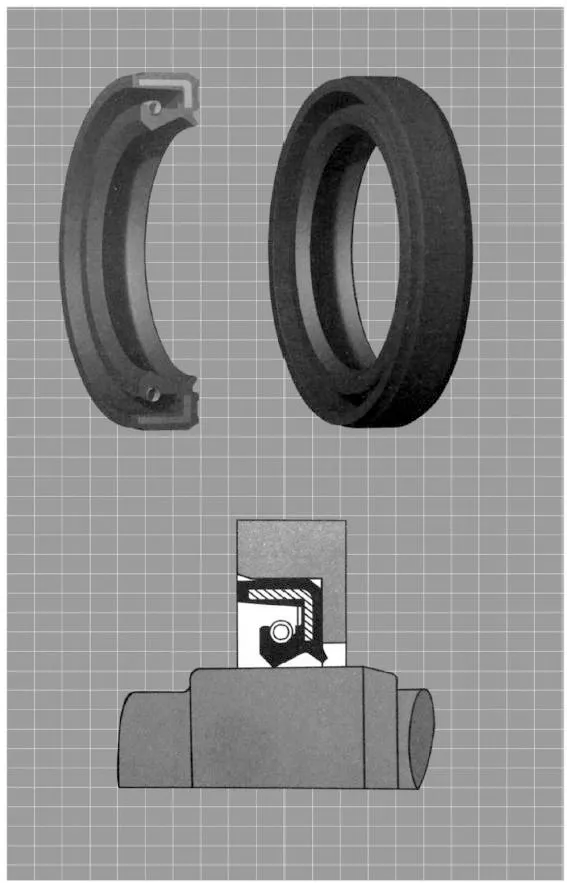

En skjelettoljetetning består av tre deler: et tetningslegeme, et forsterkende skjelett og en selvstrammende spiralfjær. Tetningslegemet er videre delt inn i bunn, midje, skjærekant og tetningsleppe, avhengig av plasseringen. Vanligvis, i sin frie tilstand, er den indre diameteren til en skjelettoljetetning mindre enn akseldiameteren, og viser en viss "interferenspasning".
Derfor, når oljetetningen settes inn i tetningssetet og akselen, genererer elastisiteten til tetningens skjærekant og sammentrekningskraften til den selvstrammende spiralfjæren en radiell klemkraft på akselen, noe som resulterer i optimal tetningsytelse.
Materiale
NBR (Nitril Butadien Rubber)
Medium
Basert hydraulikkolje
Driftstemperatur
-25°C til +100°C
Fart
-
Driftstrykk
0,3 MPa
Materialets hardhet
-
|

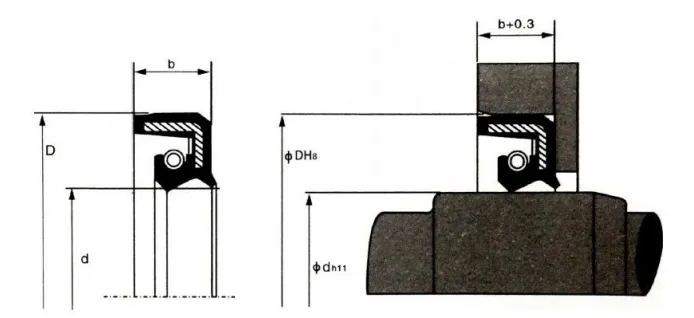

Modell |
d |
D |
b |
Bestill modell |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |
RCTCN Dobbeltleppe høytrykksoljepakning
Oversikt: Den generelle trykkbestandige skjelettdesignen minimerer leppedeformasjon, noe som gjør den egnet for tetting av roterende aksler i trykksatte applikasjoner.
Materialer: NBR (Nitril Butadien Rubber)
Medier: Petroleumsbasert hydraulikkolje
Driftstemperatur (°C): -25 til +100
Hastighet: -
Driftstrykk: 1 MPa
Materialhardhet: -
Hvorfor velge Ruichen?
Omfattende testingssystem: Vi har et omfattende material- og produkttestinglaboratorium, inkludert:
● Materiale mekaniske egenskaper testing (strekktesting maskin, etc.).
● Dedikert testbenk for hydraulisk tetningsytelse, levetid og roterende tetninger.
● Spesialiserte testfunksjoner for høytrykkstetninger, i stand til å utføre startmotstand, ytelse og holdbarhetstester ved trykk over 200 MPa.
Autoritative kvalifikasjoner og utmerkelser: Vi er en nasjonal høyteknologisk bedrift og en "spesialisert, raffinert og innovativ" bedrift på provinsnivå, som har over 40 nasjonale patenter (inkludert flere oppfinnelsespatenter).
Bransjebidrag: Vi er medlem av China Hydraulic and Pneumatic Seals Industry Association og deltar i utarbeidelsen av nasjonale standarder, og fungerer som en budenhet i bransjen.
