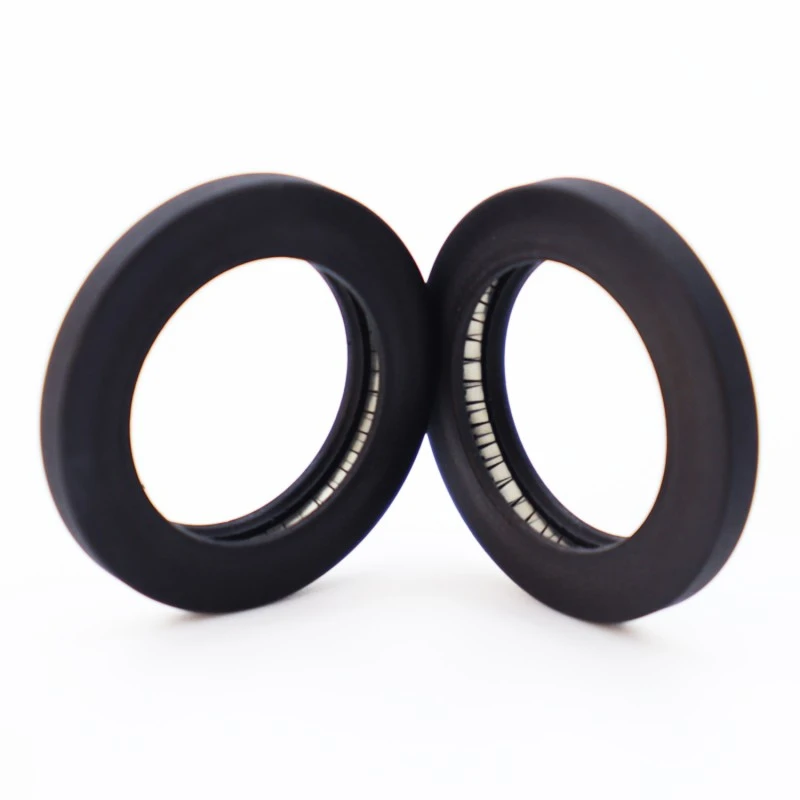

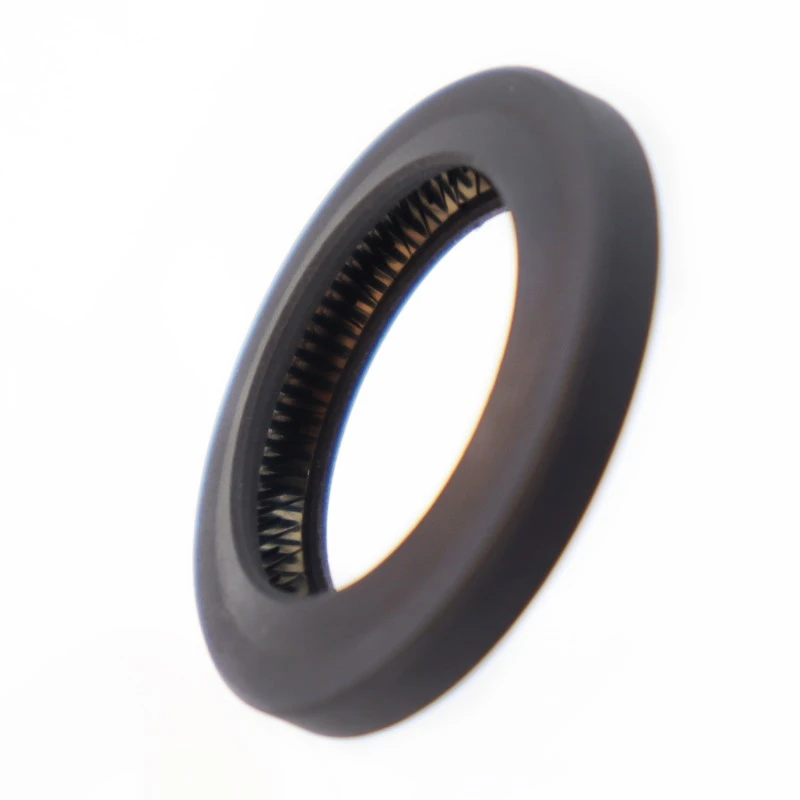

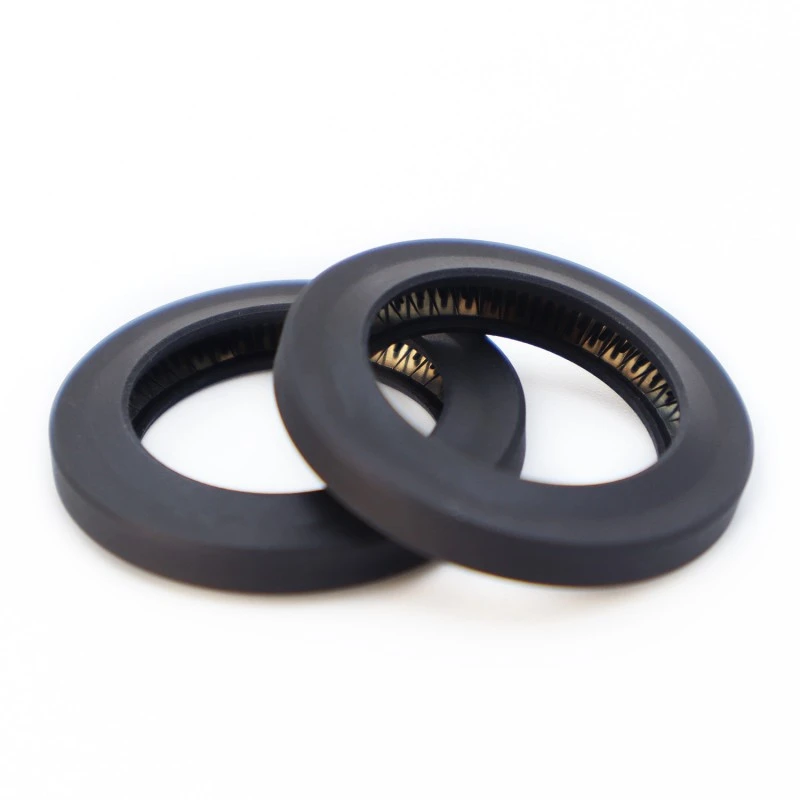

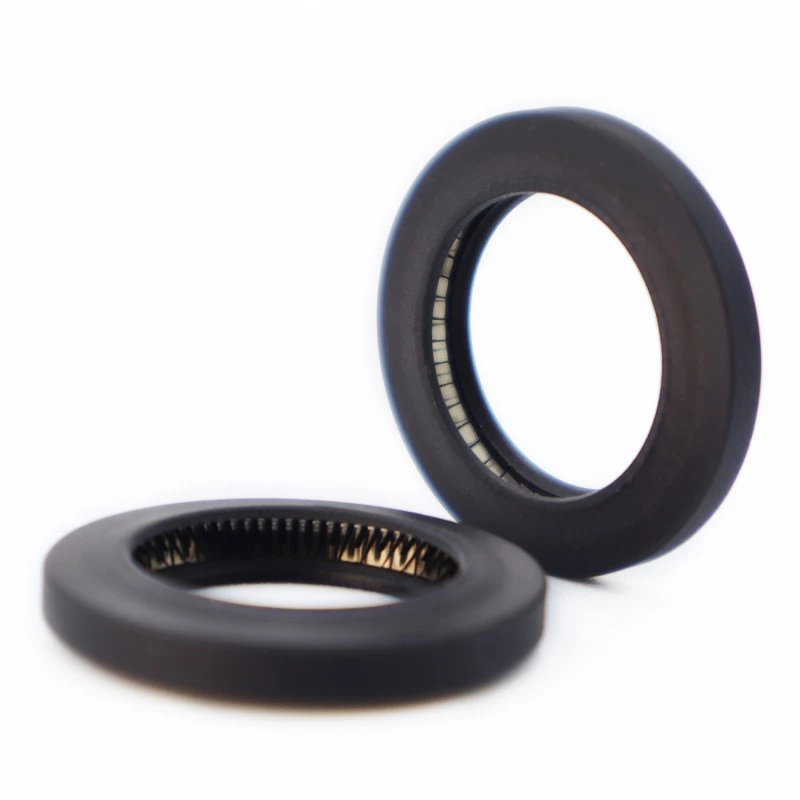

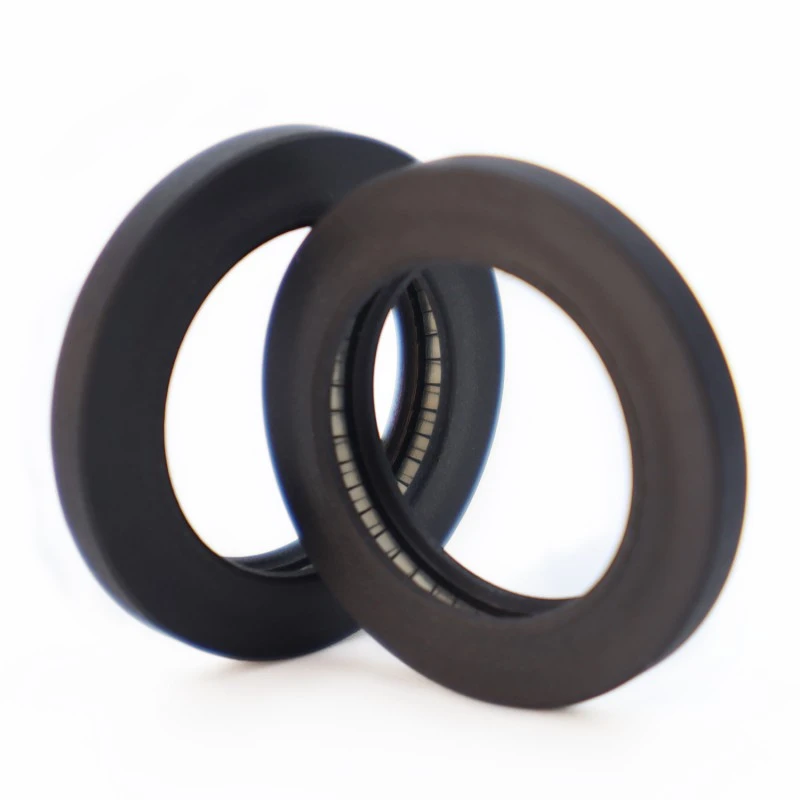

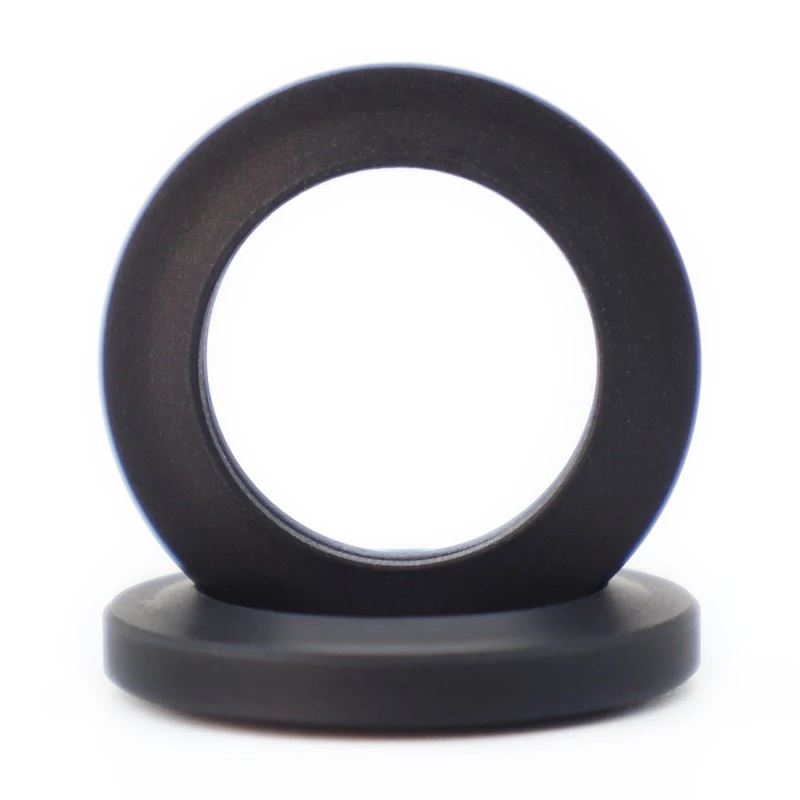

RC2876-tetningen består av en rustfri stålfjær og høyytelsesplast. Den rustfrie stålfjæren kan enten være en V-formet eller O-formet fjær. Ved bruk av RC2876-B må passende elastomermateriale velges.
Gjeldende driftsforhold (ekstremverdier skal ikke forekomme samtidig)
|
Trykk (MPa) |
Hastighet (m/s) |
Temperatur (°C) |
Medium |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Alle væsker, kjemikalier og gasser |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Materialvalg
1. De medfølgende O-ringsmaterialene kan velges fra: R01 Nitrilgummi (NBR), R02 Fluorgummi (FKM), etc.
2. Tetningsringmaterialer: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Rustfrie stålfjærer kan velges fra O-formede fjærer og V-formede fjærer.
Eksempel på bestilling
RC2876-40-PTFE4+V: Indre trykkspors ytre diameter er 40, tetningsringmaterialet er PTFE4, fjæren er V-formet fjær.
RC2876-B-40-PTFE4+R02: Innvendig trykkspor ytre diameter er 40, tetningsringmateriale er PTFE4, matchende O-ring er laget av fluorgummi.
Merk: Hvis en utvidet rekkevidde er nødvendig, vennligst bruk serienummeret.
Spesifikasjonstabell (Alle spesifikasjoner innenfor parameterområdet er tilgjengelige)
|
Serienummer |
Serienummer |
Standard utvalg DH11 |
Utvidet omfang DH11 |
Groove dybde h-0,05 |
Sporbredde L+0,2 |
Avrundede hjørner Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13,9 |
10-40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18-400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28-700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
