Ytelse og applikasjoner

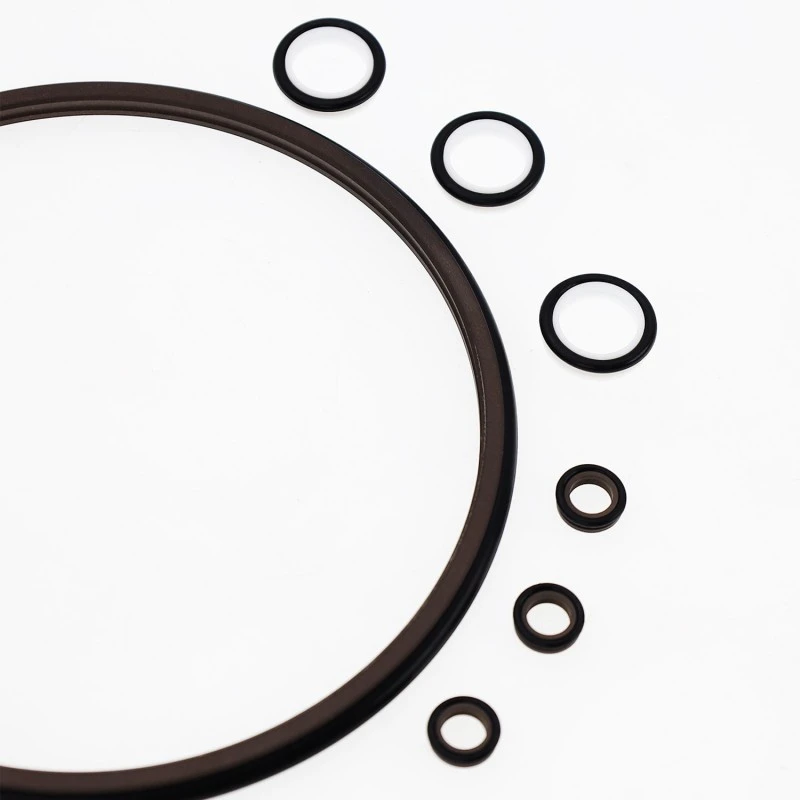

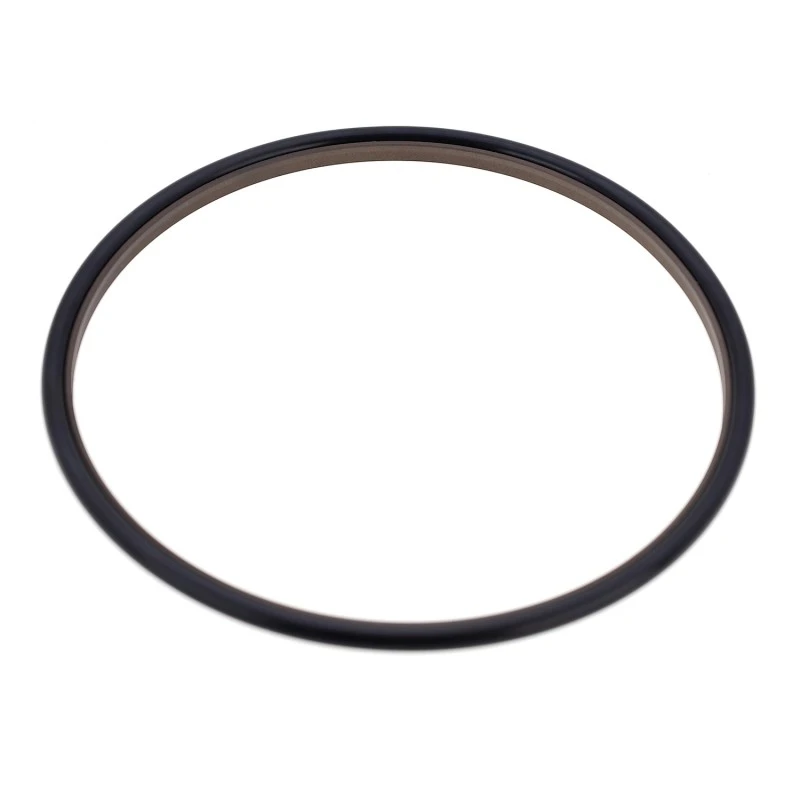

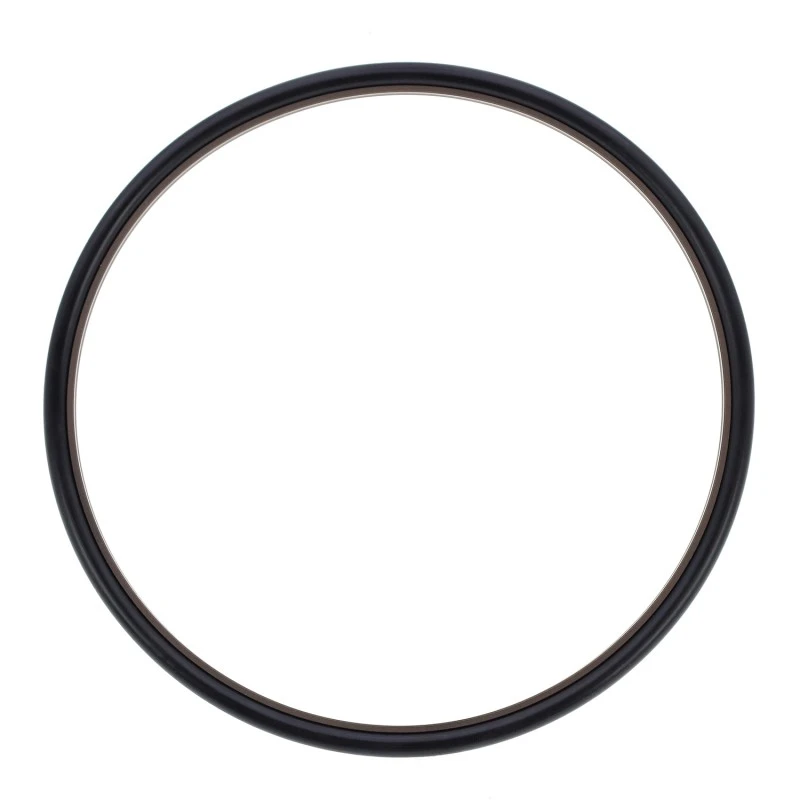

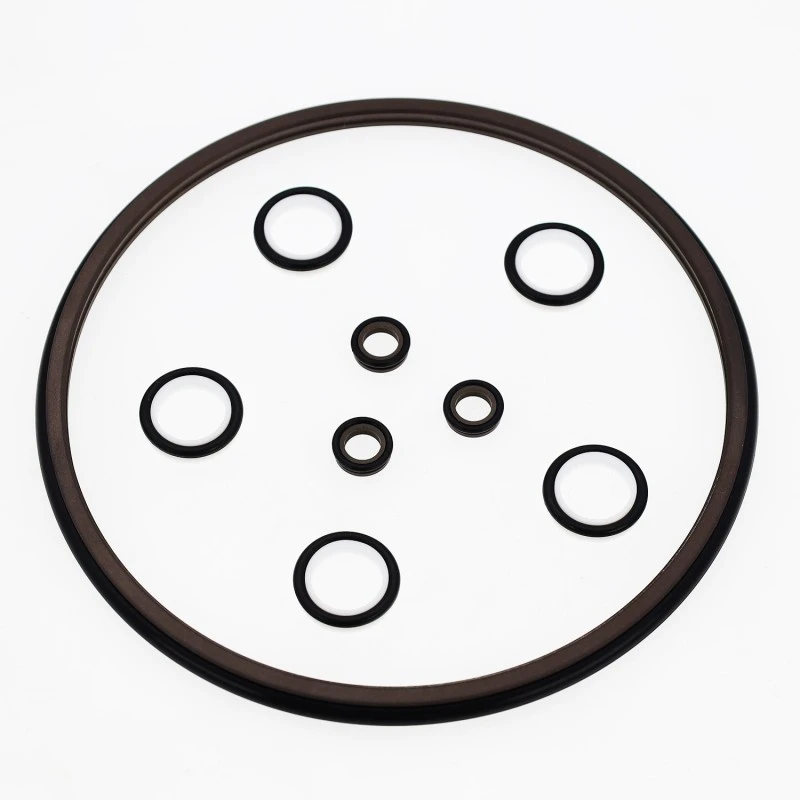

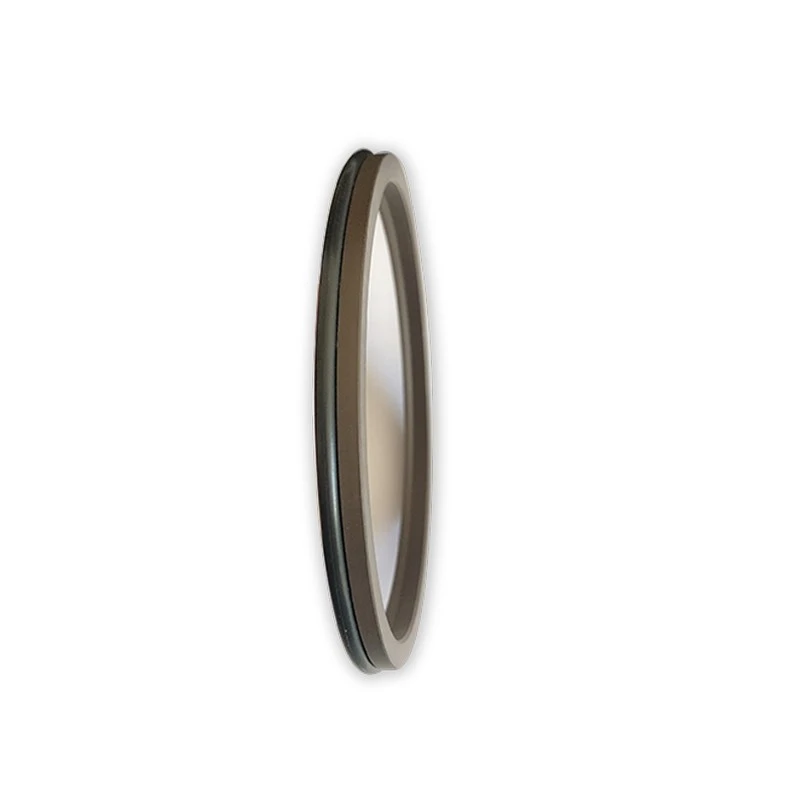

Kombinasjonsviskertetningen med dobbel leppe er en toveis viskerpakning som består av en PTFE-fylt viskerring med dobbelt leppe og en O-ring. O-ringen gir forspenning, og kompenserer for slitasje på PTFE-ringen. Den er egnet for frem- og tilbakegående, oscillerende eller spiralbevegelser.
Driftsbetingelser
|
Trykk Mpa |
Temperatur °C |
Hastighet m/s |
Medium |
|
- |
-35~+100 (matchende O-ring NBR) |
6 |
Hydraulikkolje, emulsjon, vann, etc. |
|
-20~+200 (matchende O-ring FKM) |
Eksempel på bestilling
Bestill modell RCF02-80-PTFE3-R01
RCF02 - Modell 80 - Skaftdiameter PTFE3 - Generell modifisert PTFE RO1 - Matchende gummimaterialekode
Nitril (NBR) - R01, Fluorokarbon (FKM) - RO2

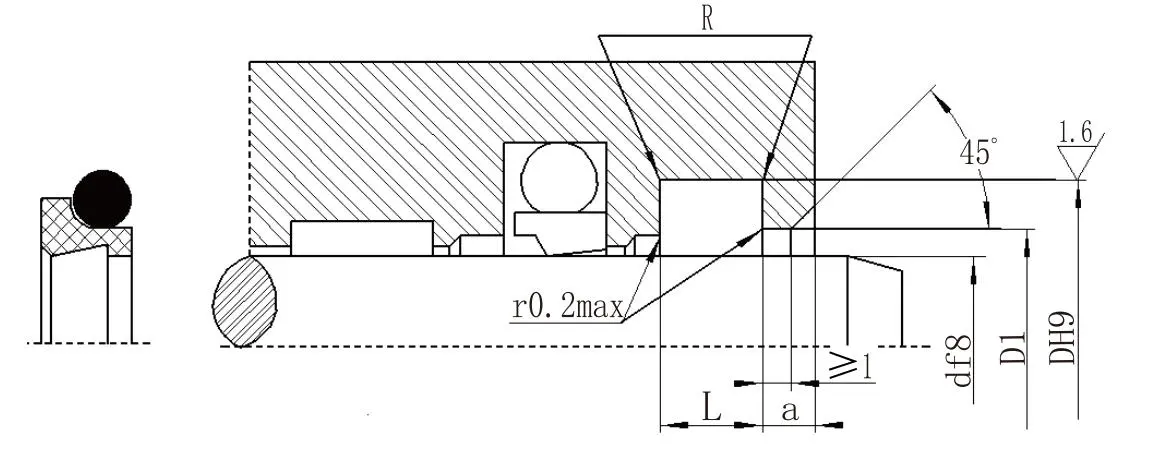

Spesifikasjonsparametertabell (produkter i alle størrelser innenfor parameterområdet kan leveres)
|
Skaftdiameterområde d f8 |
Rille diameter D H9 |
Sporbredde L+0.2 |
Åpent hull diameter D1H11 |
Åpent hulls bredde a≥ |
Avrundede hjørner R≤ |
O-ringstråddiameter d0 |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
