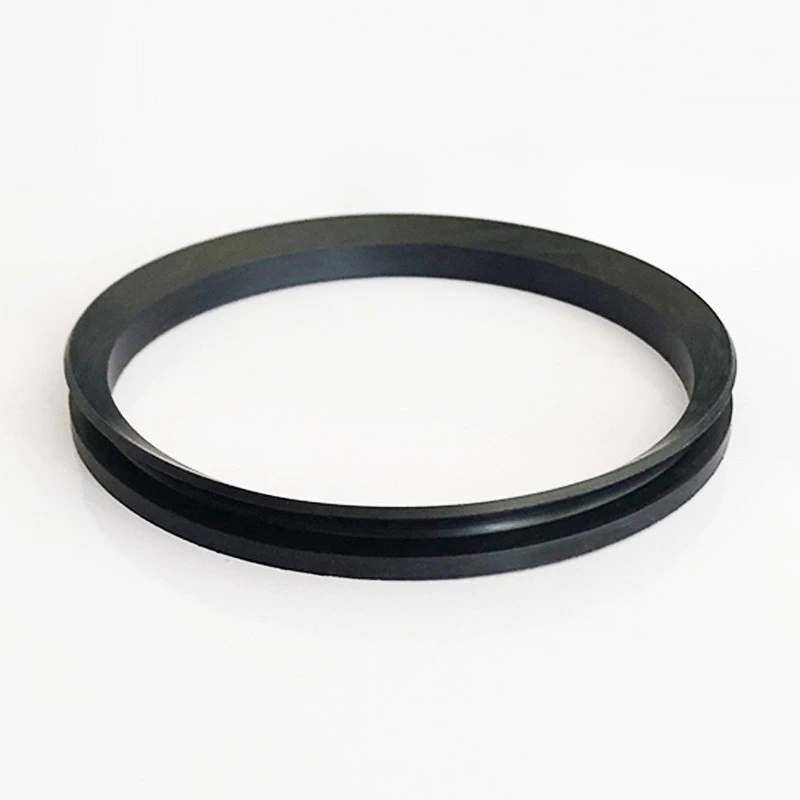

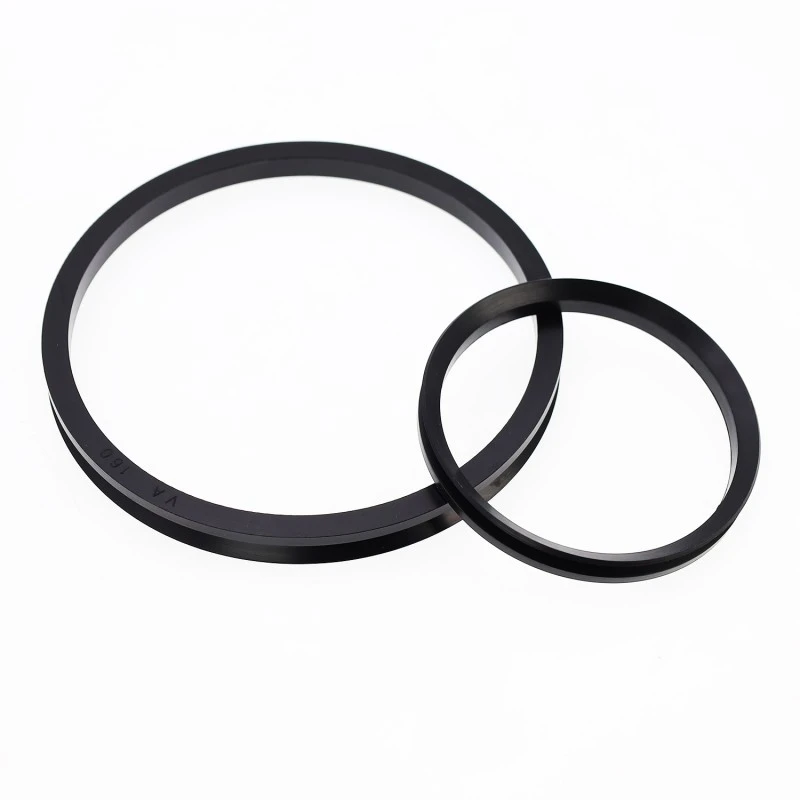

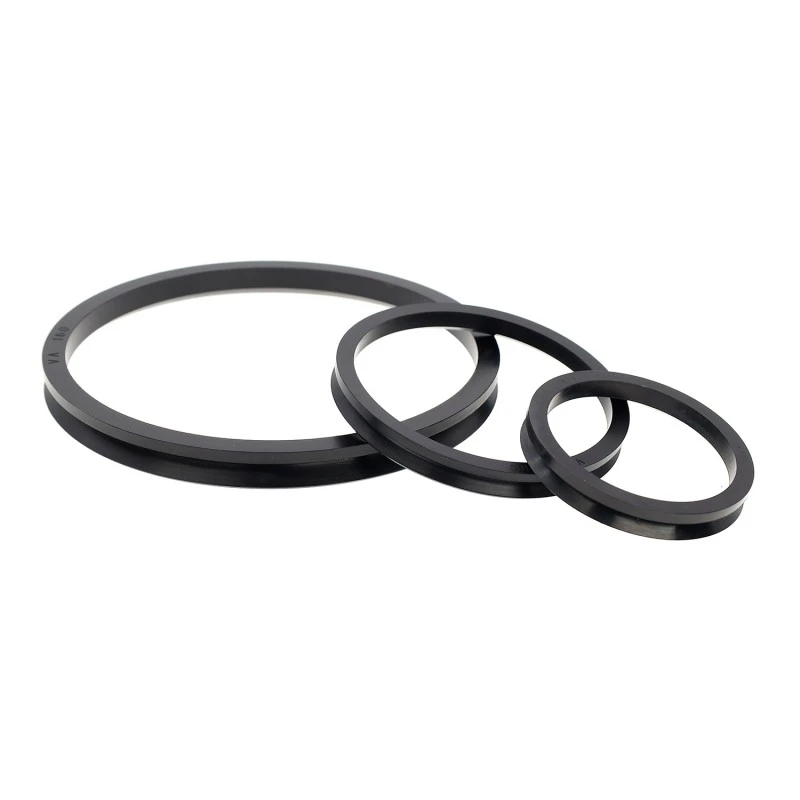

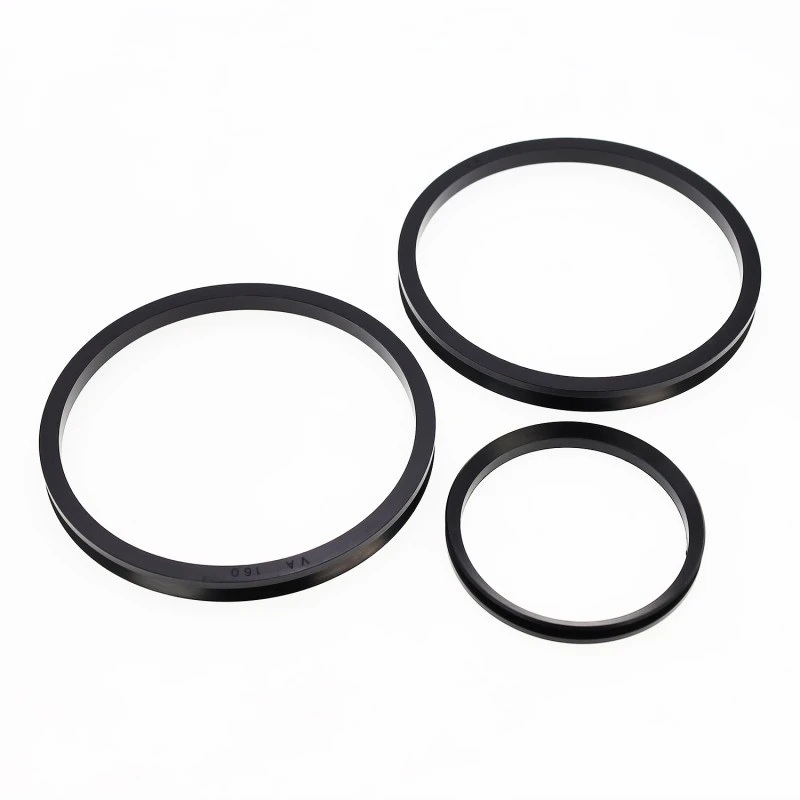

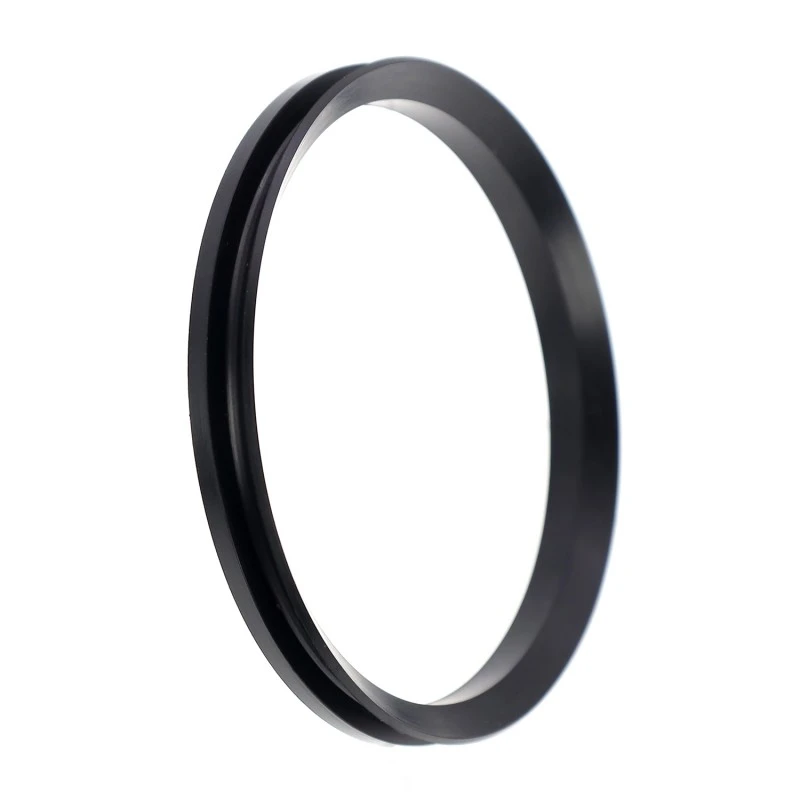

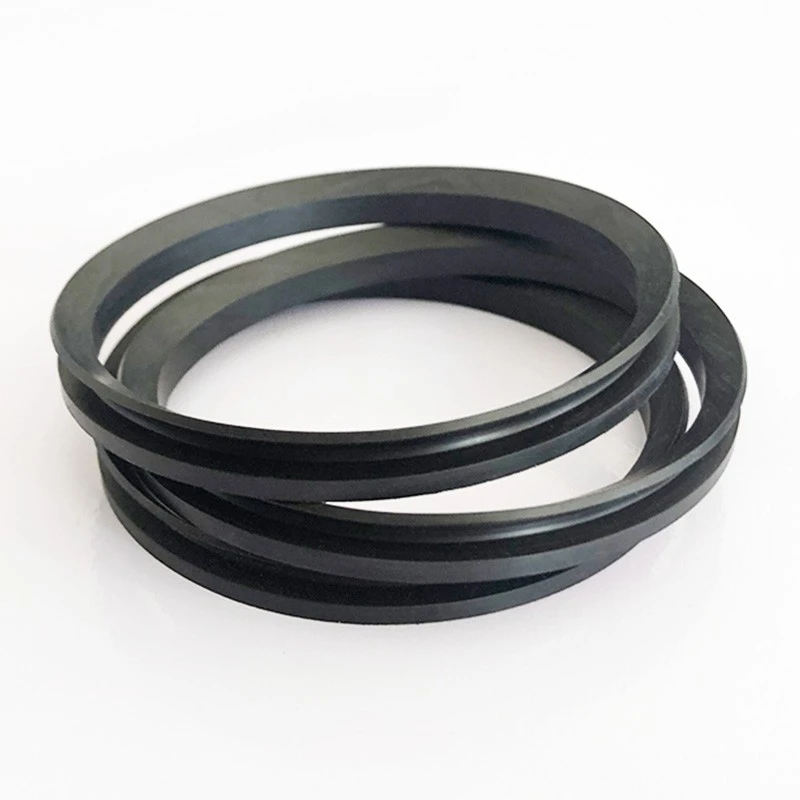

1. Enkel å installere, den kan strekkes normalt og holdes tett på skaftet av elastisiteten til gummien.
2. Lavt kontakttrykk ved leppen og god slitestyrke.
3. Tillater en viss grad av akseleksentrisitet.
4. Forhindrer effektivt inntrengning av støv, pulver, vann og deres blandinger.
a-substrat b-forseglingsleppe C-midje
|
Del |
Navn |
Fart |
Temperatur |
Trykk |
Medium |
Tilgjengelig utvalg |
|
|
VA |
15m/s |
35~+100(NBR) -20~+180(FKM) |
0.03 |
Hydraulikkolje, emulsjoner, vann, fett, etc. |
3~6000 mm |
|
|
VS |
12~200 mm |

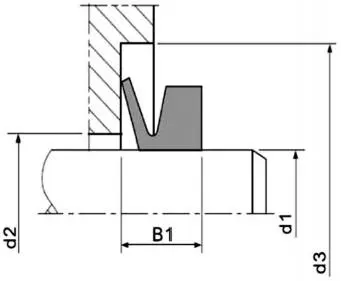

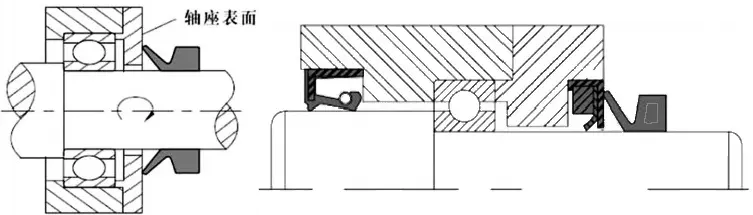

Skjematisk diagram av en V-formet vanntetning
Anbefalt overflateruhet for friksjonsflater
|
Ra(μm) |
Lineær hastighet (m/s) |
Medium |
|
0,4-0,8 |
>10 |
Olje, vann |
|
0,8-1,6 |
5-10 |
sprutet olje, sprutet vann, fett |
|
1,6-2,0 |
1-5 |
Fett, støv, vannsprut |
|
2,0-2,5 |
<1 |
Fett, støv |
Merk: Overflatekvaliteten må ikke overstige Ra 0,05 μm.
VA-spesifikasjoner og rilledimensjonstabell
|
Produktnummer |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Va3 |
2,7~3,5 |
d1+1 |
d1+4 |
2,5±0,3 |
2.5 |
1.5 |
3 |
2.1 |
|
Va4 |
3,5~4,5 |
d1+6 |
3±0,4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
Va5 |
4,5~5,5 |
4 |
||||||
|
Va6 |
5,5~6,5 |
5 |
||||||
|
Va7 |
6,5-8 |
6 |
||||||
|
Va8 |
8~9,5 |
7 |
||||||
|
Va10 |
9,5~11,5 |
d1+9 |
4,5±0,6 |
9 |
3 |
5.5 |
3.4 |
|
|
Va12 |
11,5~12,5 |
10.5 |
||||||
|
Va14 |
13,5~15,5 |
12.5 |
||||||
|
Va16 |
15,5-17 |
14 |
||||||
|
Va18 |
17,5-19 |
16 |
||||||
|
Va20 |
19-21 |
d1+2 |
d1+12 |
6±0,8 |
18 |
4 |
7.5 |
4.7 |
|
Va22 |
21-24 |
20 |
||||||
|
Va25 |
24-27 |
22 |
||||||
|
Va28 |
27-29 |
25 |
||||||
|
Va30 |
29-31 |
27 |
||||||
|
Va32 |
31-33 |
29 |
||||||
|
Va35 |
33~36 |
31 |
||||||
|
Va38 |
36~38 |
34 |
||||||
|
Va40 |
38~43 |
d1+15 |
7±1 |
36 |
5 |
9 |
5.5 |
|
|
Va45 |
43~48 |
40 |
||||||
|
Va50 |
48~53 |
45 |
||||||
|
Va55 |
53~58 |
49 |
||||||
|
Va60 |
58~63 |
54 |
||||||
|
Va65 |
63~68 |
58 |
||||||
|
Va70 |
68~73 |
d1+3 |
dl+18 |
9±1,2 |
63 |
6 |
11 |
6.8 |
|
Va75 |
73~78 |
67 |
||||||
|
Va80 |
78~83 |
72 |
||||||
|
Va85 |
83~88 |
76 |
||||||
|
Va90 |
88~93 |
81 |
||||||
|
Va95 |
93~98 |
85 |
||||||
|
Va100 |
98~105 |
90 |
|
Produktnummer |
dl |
d2 |
d3 |
BI |
d |
C |
B |
A |
|
Val10 |
105~115 |
d1+4 |
d1+21 |
10,5±1,5 |
99 |
7 |
12.8 |
7.9 |
|
Va120 |
115~125 |
108 |
||||||
|
Va130 |
125~135 |
117 |
||||||
|
Va140 |
135~145 |
126 |
||||||
|
Va150 |
145~155 |
135 |
||||||
|
Va160 |
155~165 |
d1+24 |
12±1,8 |
144 |
8 |
14.5 |
9 |
|
|
Va170 |
165~175 |
153 |
||||||
|
Va180 |
175~185 |
162 |
||||||
|
Va190 |
185~195 |
171 |
||||||
|
Va200 |
190~210 |
d1+10 |
d1+45 |
20±4 |
180 |
15 |
25 |
14.3 |
|
Va220 |
210~235 |
198 |
||||||
|
Va250 |
235~265 |
225 |
||||||
|
Va275 |
265~290 |
247 |
||||||
|
Va300 |
290~310 |
270 |
||||||
|
Va325 |
310~335 |
292 |
||||||
|
Va350 |
335~365 |
315 |
||||||
|
Va375 |
365~390 |
337 |
||||||
|
Va400 |
390~430 |
360 |
||||||
|
Va450 |
430~480 |
405 |
||||||
|
Va500 |
480-530 |
450 |
||||||
|
Va550 |
530~580 |
495 |
||||||
|
Va600 |
580-630 |
540 |
||||||
|
Va650 |
630~665 |
600 |
||||||
|
Va700 |
665~705 |
630 |
||||||
|
Va725 |
705~745 |
670 |
||||||
|
Va750 |
745~785 |
705 |
||||||
|
Va800 |
785~830 |
745 |
||||||
|
Va850 |
830~875 |
785 |
||||||
|
Va900 |
875~920 |
825 |
||||||
|
Va950 |
920~965 |
865 |
||||||
|
Va1000 |
965~1015 |
910 |
Merk: Produkter med en lengde på opptil 6000 mm er tilgjengelig.
VS-spesifikasjoner og rilledimensjonstabell
|
Produktnummer |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Vs12 |
11,5~13,5 |
dl+1 |
dl+9 |
6,7±0,6 |
10.5 |
3 |
7.7 |
5.6 |
|
Vs14 |
13,5~15,5 |
12.5 |
||||||
|
Vs16 |
15,5~17,5 |
14 |
||||||
|
Vs18 |
17,5-19 |
16 |
||||||
|
Vs20 |
19-21 |
dl+2 |
dl+12 |
9±0,8 |
18 |
4 |
10.5 |
7.9 |
|
Vs22 |
21-24 |
20 |
||||||
|
Vs25 |
24-27 |
22 |
||||||
|
Vs28 |
27-29 |
25 |
||||||
|
Vs30 |
29-31 |
27 |
||||||
|
Vs32 |
31-33 |
29 |
||||||
|
Vs35 |
33~36 |
31 |
||||||
|
Vs38 |
36~38 |
34 |
||||||
|
Vs40 |
38-43 |
d1+2 |
dl+15 |
11±1 |
36 |
5 |
13 |
9.5 |
|
Vs45 |
43~48 |
40 |
||||||
|
Vs50 |
48~53 |
45 |
||||||
|
Vs55 |
53~58 |
49 |
||||||
|
Vs60 |
58~63 |
54 |
||||||
|
Vs65 |
63~68 |
58 |
||||||
|
Vs70 |
68~73 |
dl+3 |
dl+18 |
13,5±1,2 |
63 |
6 |
15.5 |
11.3 |
|
Vs75 |
73~78 |
67 |
||||||
|
Vs80 |
78~83 |
72 |
||||||
|
Vs85 |
83~88 |
76 |
||||||
|
Vs90 |
88~93 |
81 |
||||||
|
Vs95 |
93~98 |
85 |
||||||
|
Vs100 |
98~105 |
90 |
||||||
|
Vs110 |
105~115 |
d1+4 |
d1+21 |
15,5±1,5 |
99 |
7 |
18 |
13.1 |
|
Vs120 |
115~125 |
108 |
||||||
|
Vs130 |
125~135 |
117 |
||||||
|
Vs140 |
135~145 |
126 |
||||||
|
Vs150 |
145~155 |
135 |
||||||
|
Vs160 |
155~165 |
d1+24 |
18±1,8 |
144 |
8 |
20.5 |
15 |
|
|
Vs170 |
165~175 |
153 |
||||||
|
Vs180 |
175~185 |
162 |
||||||
|
Vs190 |
185~195 |
171 |
||||||
|
Vs199 |
195~210 |
180 |
Merk: Hvis de nødvendige spesifikasjonene ikke er oppført i denne tabellen, vennligst kontakt vårt firma.
